甲基丙烯酸羟乙酯的ATRP法聚合
2.1 实验原料
单体：甲基丙烯酸羟乙酯(HEMA，分析纯)，聚合前减压精馏，截取中间馏分，加入无水硫酸镁干燥脱水，置于冰柜中保存。
引发剂：α-溴丙酸甲酯，直接使用。
催化剂：溴化亚铜，国药集团化学试剂有限公司，分析纯。精制方法：用稀醋酸反复进行浸泡，直至上层液为无色。过滤除去稀醋酸，再用丙酮反复洗涤溴化亚铜，然后用布氏漏斗抽滤，将滤得的溴化亚铜在室温下真空干燥，避光保存。
配位剂：2, 2’-联吡啶（bpy），上海如吉生物科技开发有限公司，分析纯，直接使用。N,N,N′,N″,N″-五甲基二亚乙基三胺(简称PMDETA)，分析纯，Aldrich产品，98%，直接使用。
溶剂：异丙醇，分析纯，加入无水硫酸镁脱水干燥，储存待用。
沉淀剂：无水乙醚，分析纯，加入无水硫酸镁脱水干燥，储存待用。
其他试剂：中性氧化铝，上海纳辉干燥试剂厂，层析用，直接使用；冰醋酸，湖南汇虹试剂有限公司，分析纯，直接使用；无水硫酸镁，天津市科密欧化学试剂有限公司，分析纯，直接使用；丙酮，加入无硫酸镁脱水干燥，储存待用；二次水，直接使用。
2.2 实验仪器与装置
HOI-IA数显恒温磁力搅拌器，上海梅颖浦仪器仪表制造有限公司；
HJ-3数显恒温磁力搅拌器，郑州长城科工贸有限公司；
循环水时多用真空泵，郑州长城科工贸有限公司；
恒温油水浴锅，郑州长城科工贸有限公司；
旋转蒸发器RE 52-99，上海亚荣生化仪器厂；
氮气瓶，恒温真空干燥箱；真空干燥器；
圆底烧瓶，三口烧瓶，离心瓶，锥形瓶，克氏蒸馏烧瓶、水银温度计、直形冷凝管、多尾接液管、接受器(圆底烧瓶)，层析柱，一次性注射器等。
2.3 实验过程
在50mL的单口烧瓶中加入10mL异丙醇和0.025mL小分子引发剂α-溴丙酸甲酯，搅拌使其混合均匀后，加入2.5mL单体(HEMA)和0.050mL配体
N,N,N’,N”,N”-五甲基二亚乙基三胺（PMDETA），通入高纯氮气，鼓泡20 min；然后再加入催化剂溴化亚铜（CuBr），继续通气10 min 后密封，放入60℃恒温的油浴中反应至预定时间后，取出反应瓶冷却。然后打开瓶塞暴露于空气中，加入异丙醇稀释将此混合物通过装有氧化铝的层析柱，去除体系中的铜盐催化剂。将得到的溶液旋转蒸发浓缩，倒入无水乙醚中沉淀。过滤后将沉淀物置于40℃的真空烘箱中干燥。在本次实验中通过控制反应时间来合成不同分子量的聚合物。本实验采用的反应时间分别是4小时、6小时、8小时和10小时。
2.4 测试与表征
2.4.1 傅里叶变换红外光谱（FTIR）
采用美国热电—尼高力仪器公司生产的Nicolet 380型傅立叶变换红外光谱仪对产物进行测试。样品为粉末，经KBr压片制样，观察波长为400～4000 cm-1。
甲基丙烯酸丙烯酸乙酯共聚物

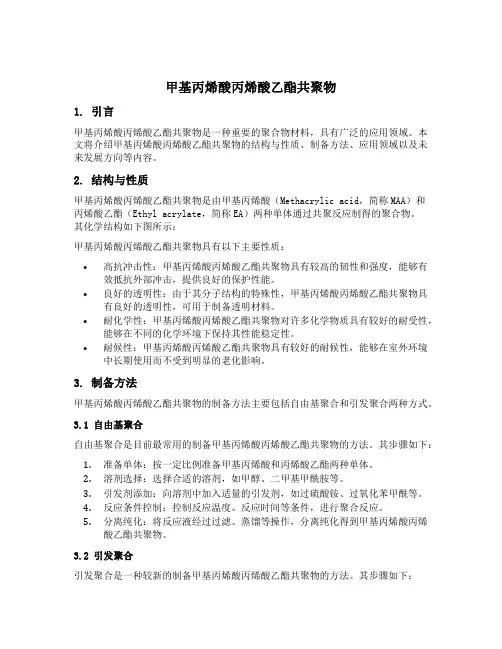

甲基丙烯酸丙烯酸乙酯共聚物
1. 引言
甲基丙烯酸丙烯酸乙酯共聚物是一种重要的聚合物材料，具有广泛的应用领域。本文将介绍甲基丙烯酸丙烯酸乙酯共聚物的结构与性质、制备方法、应用领域以及未来发展方向等内容。
2. 结构与性质
甲基丙烯酸丙烯酸乙酯共聚物是由甲基丙烯酸（Methacrylic acid，简称MAA）和丙烯酸乙酯（Ethyl acrylate，简称EA）两种单体通过共聚反应制得的聚合物。其化学结构如下图所示：
甲基丙烯酸丙烯酸乙酯共聚物具有以下主要性质：
• 高抗冲击性：甲基丙烯酸丙烯酸乙酯共聚物具有较高的韧性和强度，能够有效抵抗外部冲击，提供良好的保护性能。
• 良好的透明性：由于其分子结构的特殊性，甲基丙烯酸丙烯酸乙酯共聚物具有良好的透明性，可用于制备透明材料。
• 耐化学性：甲基丙烯酸丙烯酸乙酯共聚物对许多化学物质具有较好的耐受性，能够在不同的化学环境下保持其性能稳定性。
• 耐候性：甲基丙烯酸丙烯酸乙酯共聚物具有较好的耐候性，能够在室外环境中长期使用而不受到明显的老化影响。
3. 制备方法
甲基丙烯酸丙烯酸乙酯共聚物的制备方法主要包括自由基聚合和引发聚合两种方式。
3.1 自由基聚合
自由基聚合是目前最常用的制备甲基丙烯酸丙烯酸乙酯共聚物的方法。其步骤如下：
1. 准备单体：按一定比例准备甲基丙烯酸和丙烯酸乙酯两种单体。
2. 溶剂选择：选择合适的溶剂，如甲醇、二甲基甲酰胺等。
3. 引发剂添加：向溶剂中加入适量的引发剂，如过硫酸铵、过氧化苯甲酰等。
4. 反应条件控制：控制反应温度、反应时间等条件，进行聚合反应。
5. 分离纯化：将反应液经过过滤、蒸馏等操作，分离纯化得到甲基丙烯酸丙烯酸乙酯共聚物。
3.2 引发聚合
引发聚合是一种较新的制备甲基丙烯酸丙烯酸乙酯共聚物的方法。其步骤如下： 1. 准备单体：按一定比例准备甲基丙烯酸和丙烯酸乙酯两种单体。
2. 引发剂选择：选择适合的引发剂，如过氧化氢、过氧化二异丙苯等。
原子转移自由基聚合(ATRP)简介
原子转移自由基聚合(ATRP)简介
1引言
聚合物合成的控制一般指对聚合物结构和分子量的控制。活性聚合可以得到分子量分布极窄的聚合物，是制备结构明晰的聚合物的理想方法。与传统聚合相比，活性聚合具有如下特征：(1)一级动力学特征，即聚合速率与时间呈线性关系；(2)聚合物的目标分子量可事先设计，且聚合物数均分子量随单体转化率的增长而线性增长；(3)分子量分布窄；(4)聚合物链末端在单体耗尽后仍能保持活性，再次加入单体可继续引发增长。
活性聚合最早报道于1956年，Szwarc课题组以萘钠为引发剂，在低温四氢呋喃溶剂中实现了苯乙烯的阴离子聚合，即为高分子科学史上的第一例活性聚合。因聚合物溶液在反应停止后保存数月仍能引发新的单体进行聚合，因而被称为“活性”聚合。这一聚合方法率先实现了对聚合物分子量的控制性，亦为功能化聚合物结构设计的研究开辟了新思路。但阴离子聚合反应有其难以避免的局限性，如：需要高纯度试剂，反应条件极为苛刻，聚合体系必须严格无水无氧，反应不能含有其他杂质，单体适用性也十分有限。20世纪末期，高分子科学家逐渐将目光转向了“活性”自由基聚合(LRP)。
1982年Otsu课题组报道了引发-转移-终止剂聚合法(Iniferter)，该方法中Iniferter试剂可产生两种活性不同的自由基，活性较高的自由基引发单体聚合，活性较低的自由基不能引发聚合，而是与增长自由基发生链终止。通过这一策略有效降低了增长自由基的浓度，从而实现了“活性”聚合。此后，人们发现建立活性种与休眠种之间的可逆平衡，以此控制体系中增长自由基的浓度，是实现“活性”自由基聚合的关键所在。遵循这一思路，人们逐渐实现了各种各样的“活性”自由基聚合方法，如氮氧稳定自由基聚合法(NMP)，原子转移自由基聚合法(ATRP)，可逆加成断裂转移聚合法(RAFT)，单电子转移自由基聚合法(SET-LRP)等。
原子转移自由基聚合(Atom Transfer Radical Polymerization，ATRP)是1994至1995年由Matyjaszewski和Sawamoto等人同时提出的一种聚合方法。ATRP 由于适用单体范围广，聚合产物分子量分布窄，是分子设计和合成模型聚合物的有效方法，而且成本相对低廉，实验步骤相对简便简，引发剂和催化剂皆为廉价商业化产品，反应条件比较温和，单体适用性较好，最有可能实现工业化，在当时引起了高分子科学界的瞩目。
ATRP与点击化学相结合制备环状聚甲基丙烯酸甲酯

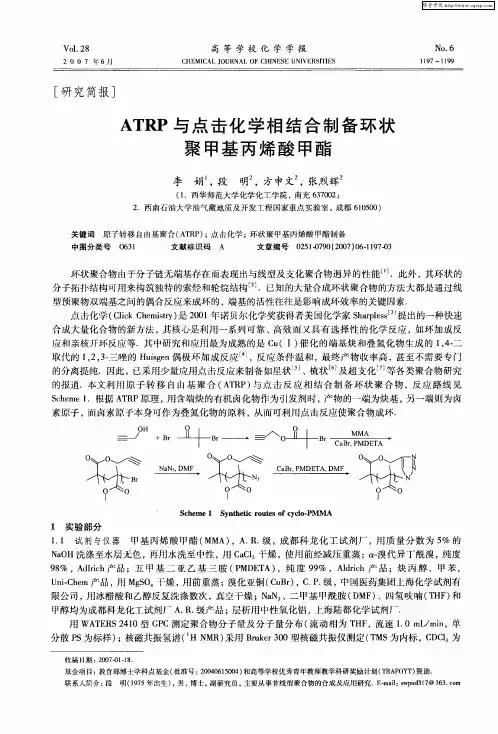

Ｖ（１１．２８ ２ ０ ０ ７年６月 高等学校化学学报 ＣＨＥＭＩＣＡＬ ＪＯＵＲＮＡＬ ＯＦ ＣＨＩＮＥＳＥ ＵＮＩＶＥＲＳＩＴＩＥＳ Ｎｏ．６ １１９７～１１９９
［研究简报］
ＡＴＲＰ与点击化学相结合制备环状
聚甲基丙烯酸甲酯
李娟 ，段 明 ，方中文 ，张烈辉
（１．西华师范大学化学化工学院，南充６３７００２； ２．西南石油大学油气藏地质及开发工程国家重点实验室，成都６１０５００）
关键词原予转移自由基聚合（ＡＴＲＰ）；点击化学；环状聚甲基丙烯酸甲酯制备 中图分类号Ｏ６３１ 文献标识码Ａ 文章编号０２５１－０７９０（２００７）０６—１１９７－０３
环状聚合物由于分子链无端基存在而表现出与线型及支化聚合物迥异的性能…．此外，其环状的 分子拓扑结构可用来构筑独特的索烃和轮烷结构 Ｊ．已知的大量合成环状聚合物的方法大都是通过线
型预聚物双端基之问的偶合反应来成环的，端基的活性往往是影响成环效率的关键因素． 点击化学（Ｃｌｉｃｋ Ｃｈｅｍｉｓｔｒｙ）是２００１年诺贝尔化学奖获得者美国化学家Ｓｈａｒｐｌｅｓｓ ３ 提出的一种快速
合成大量化合物的新方法，其核心是利用一系列可靠、高效而又具有选择性的化学反应，如环加成反 应和亲核开环反应等．其中研究和应用最为成熟的是ｃｕ（Ｉ）催化的端基炔和叠氮化物生成的１，４一二 取代的１，２，３一三唑的Ｈｕｉｓｇｅｎ偶极环加成反应 ｊ，反应条件温和，最终产物收率高，甚至不需要专门
的分离提纯．因此，已采用少量应用点击反应来制备如星状 Ｊ、梳状 及超支化 等各类聚合物研究
的报道．本文利用原子转移自由基聚合（ＡＴＲＰ）与点击反应相结合制备环状聚合物，反应路线见
Ｓｃｈｅｍｅ １．根据ＡＴＲＰ原理，用含端炔的有机卤化物作为引发剂时，产物的一端为炔基，另一端则为卤 素原子，而卤素原子本身可作为叠氮化物的原料，从而可利用点击反应使聚合物成环．
Ｈ＋Ｂ Ｂ 三三＿／＋ｒ——ｌｌ——４－—一ｒ
超支化聚甲基丙烯酸甲酯的制备及其流变性能
超支化聚甲基丙烯酸甲酯的制备及其流变性能
吴声坤;李朝龙;王跃川
【摘 要】甲基丙烯酸羟乙酯与S-1-十二烷基-S′-(α,α′-二甲基—α"-乙酸)三硫代碳酸酯通过酯化反应合成了带有甲基丙烯酸酯双键的可聚合RAFT试剂——S-1-十二烷基-S′-(α,α′-二甲基-α"-甲基丙烯酰氧基乙酸乙酯)三硫代碳酸酯(3)；3与甲基丙烯酸甲酯共聚合成了不同支化度的支化聚甲基丙烯酸甲酯[4-x(x=1,3,5,7,10)],其结构经1H NMR和IR表征.对4-x的熔体流变特性进行了研究.结果表明,4-x的分子量和分布得到了有效控制.支化结构不仅有效降低了4-x的黏度,也使熔体的剪切稀化行为变得不显著,并且4-10还表现出两次剪切稀化行为.%A polymerizable
RAFT agent, S-1-dodecyl-5'-( α, α'-dimethyl-α"-inethacrylic acyloxy ethyl
acetate) trithioncatbonate(3) , was synthesized by esterification of 2-hydroxyethyl methacrylate with S-1-dodecyl-S'-(α,α'-dimethyl-α"-aceticacid)trithioncarbonate. Branched poly( methyl methacrylate) [4-x(x =
1, 3, 5, 7, 10) ] with various degree of branching were prepared by
copolymeriza-tion 3 with methyl methacrylate. The structures were
characterized by 1H NMR and IR. The rheologi-cal properties of 4-x were
原子转移自由基共聚(ATRP)反应的实例及研究进展
原子转移自由基共聚（ATRP）反应的研究进展
摘要：活性自由基聚合是目前高分子科学中最为活跃的研究领域之一。原子转移自由基聚合(ATRP)反应是实现活性聚台的一种颇为有效的途径，也是高分子化学领域的最新研究进展之一。ATRP的独特之处在于使用了卤代烷作引发剂，并用过渡金属催化剂或退化转移的方式，有效地抑制了自由基双基终止的反应。ATRP可以同时适用于非极性和极性单体，可以制备多种结构形式的、结构清晰的高分子化合物。可实现众多单体的活性／可控自由基聚合。介绍了ATRP的研究进展，包括ATRP反应的特点、聚合反应机理、应用、研究现状及前景展望。
关键词：原子转移自由基聚合，机理，反应体系，共聚，研究进展
活性聚合是高分子化学的重要技术，是实现分子设计，合成一系列结构不同、性能特异的聚合物材料，如嵌段、接枝、星状、梯状、超支化等特殊结构的聚合物的重要手段．活性聚合可分为阳离子活性聚合、阴离子活性聚合、配位活性聚合、活性自由基聚合等．迄今为止发展最完善的是阴离子活性聚合，然而，阴离子活性聚合对反应条件要求苛刻、可聚合的单体也较少，应用范围很有限．与其它类型聚合反应相比，活性自由基聚合集活性聚合与自由基聚合的优点为一身，不但可得到相对分子量分布极窄，相对分子量可控，结构明晰的聚合物，而且可聚合的单体多，反应条件温和易控制，容易实现工业化生产．所以，活性自由基聚合具有极高的实用价值，受到了高分子化学家们的重视．
但是，自由基聚合存在与活性聚合相矛盾的基元反应或副反应，使聚合过程难以控制。因此，自由基的活性聚合或可控聚合一直是人们努力探索的课题。受有机合成中利用过渡金属催化原子转移自由基加成合成新的c—c键方法的启发，1995年，王锦山博士在卡内基一梅隆大学首次提出了原子转移自由基聚合(ATRP)的概念，并成功地将其应用于合成结构可控的聚合物，从而实现了活性自由基聚合领域的历史性突破，引起了世界各国高分子学家的极大兴趣。本文将对ATRP的研究进展进行综述。
ATRP活性聚合
ATRP 在嵌段共聚物合成中的应用进展
摘要：段共聚物作为一种新型的高分子材料越来越受到人们的关注，原子转移自由基聚合（ATRP）作为一种“活性/可控”聚合方法，在嵌段共聚物合成领域发挥着重要的作用。文中主要介绍了近年来采用ATRP 合成的不同性能的嵌段高分子聚合物，并对ATRP 在嵌段共聚物中的应用前景进行了展望。
关键词：原子转移自由基聚合；合成；嵌段共聚物
0 引言
原子转移自由基聚合（Atom Transfer Radical Polymerization, ATRP）现在作为“活性/可控”自由基聚合技术，具有聚合条件温和（甚至可以在少量氧存在下进行），使用单体范围广范，分子设计能力强等特点，正逐渐成为合成功能高分子材料的有力手段而备受关注[1~4]。是现在其他活性聚合方法所无法比拟的。
1 ATRP 的反应机理
1.1 ATRP 简介
原子转移自由基聚合（ATRP）是以低价态过渡金属配合物作为催化剂的“活性/可控”聚合，是制备具有预期分子量、精确末端官能团和预期链结构聚合物的新技术。早在1995 年王锦山和Matyjaszewski 等人首先报道了一种新型自由基聚合方法[ 5,6 ]，它是以卤代化合物为引发剂，过渡金属化合物以适当的配体为催化剂，使可进行自由基聚合的单体进行具有活性特征的聚合。
ATRP 方法进行聚合反应的单体，一般都是一端含有一个卤素端基，另一端含有功能化引发端基；或者两端皆为卤素端基。这些端基很容易进一步的功能化，合成出相对分子量分布较窄的聚合物。
1.2 ATRP 反应机理
过渡金属化合物Mtn 从有机卤化物“提取”出卤原子，产生氧化物种Mtn+1X 和初级自由基R· ；随后自由基R·和烯烃M 反应，生成单体自由基R-M· （即活性种）；R-M·与40 Mtn+1X
反应，得到目标物种R-M-X；同时过渡金属被还原为Mtn，可再次引发新一轮的氧化还原反应。由Mtn/Mtn+1 催化的氧化还原过程，能使体系保持低的自由基浓度，从而很好减少了自由基之间的终止反应。同时，卤化物RMn-X 可与Mtn 进行原子转移反应，生成自由基R-M· ，R-M· 进行链增长反应，生成新的自由基R-Mn+1·，再与Mtn+1X 反应生成相应的卤化物。
离子液体中 ATRP 法合成聚合物分子量控制
离子液体中 ATRP 法合成聚合物分子量控制
周剑;薛腾;唐二军;袁淼
【摘 要】在氯化1-烯丙基-3-甲基咪唑([AMIM]Cl)离子液体中，采用原子转移自由基聚合(ATRP)技术，以CuBr/乙二胺为催化体系，合成了分子量分布窄的聚甲基丙烯酸甲酯(PMMA)分子。探索了聚合反应条件对PMMA 分子量大小及分布的影响。通过 GPC 对 PMMA 分子量大小及分布进行测试，结果表明，在[AMIM]Cl离子液体体系中的 ATRP 反应，反应时间是控制 PMMA 分子量大小主要因素，而催化体系是控制 PMMA 分子量分布宽窄的决定性因素。通过优化反应条件可以设计聚合物分子量的大小和分布，可以实现对聚合物分子量的精确控制，使合成的聚合物材料满足在化工医药中的特定应用。%The narrow molecular
weight distribution of poly methyl methacrylate (PMMA)was synthesized
by atom transfer radical polymerization (ATRP ) in the ionic liquid 1-allyl-3-methylimidazolium chloride ([AMIM]Cl). Dibromo ethyl isobutyrate (2-Ebib)
was used as the initiator and CuBr/ethanediamine was the catalytic
system.Polymerization conditions were explored on molecular weight and
distribution of PMMA.Molecular weight size and molecular weight size
distribution were determined by GPC.The results showed that the
利用ATRP法制备聚甲基丙烯酸甲酯-b-聚苯乙烯嵌段聚合物
利用ATRP法制备聚甲基丙烯酸甲酯-b-聚苯乙烯嵌段聚合物
北方民族大学材料学院 填表日期： 2021 年 12 月 18 日
一、实验目的及意义
（1）掌握ATRP法反应的机理；
（2）了解利用活性可控聚合制备嵌段聚合物的实验设计步骤及优缺点； （3）了解实验设计的思路和方法；
（4）培养学生严谨的科学态度和基本科学素养。
二、实验内容
（1）溶剂的纯化方法；
（2）ATRP实验装置的搭建及注意事项； （3）聚合动力学测定的方法； （4）嵌段聚合物的表征，
（5）红外光谱分析，检测聚合物端基的情况；
三、实验原理及方法
ATRP是原子转移自由基聚合（Atom Transfer Radical Polymerization，ATRP）是以简单的有机卤化物为引发剂、过渡金属配合物为卤原子载体，通过氧化还原反应，在活性种与休眠种之间建立可逆的动态平衡，从而实现了对聚合反应的控制。
反应机理：引发剂R-X 与Mnt 发生氧化还原反应变为初级自由基R・，初级自由基R・与单体M反应生成单体自由基R-M・，即活性种。
R-Mn・与R-M・性质相似均为活性种，既可继续引发单体进行自由基聚合，也可从休眠种R-Mn-X/R-M-X 上夺取卤原子，自身变成休眠种，从而在休眠种与活性种之间建立一个可逆平衡.。
由此可见，A TRP 的基本原理其实是通过一个交替的\促活―失活\可逆反应使得体系中的游离基浓度处于极低，迫使不可逆终止反应被降到最低程度，从而实现\活性\可控自由基聚合。
引发剂：ATRP聚合体系的引发剂主要是卤代烷RX(X= Br,Cl），苄基卤化物，α-溴代酯，α-卤代酮，α-卤代腈等，另外也有采用芳基磺酰氯、偶氮二异丁腈等。RX 的主要作用是定量产生增长链。α-碳上具有诱导或共轭结构的RX，末端含有类似结构的大分子（大分子引发剂）也可以用来引发，形成相应的嵌段共聚物。另一方面，R的结构应尽量与增长链结构相似。卤素基团必须能快速且选择性地在增长链和转移金属之间交换。Br和Cl均可以采用，采用Br的聚合速率大于Cl。 ATRP法优缺点 ATRP的优点
原子转移自由基聚合理论
（1）ATRP 介绍
王锦山等⑴采用1-苯-1-氯乙烷作为引发剂，氯化亚铜和联吡啶（bpy）的络合 物作为催化剂，在130C下引发苯乙烯（St）的本体聚合，反应3h产率可达95%。 理论分子量和实验值符合较好。 为了验证反应的自由基机理， 比较了所得聚合物 与一般自由基聚合所得聚合物的立构规整度， 发现两者比较一致。 并且当加入第 二单体丙烯酸甲酯时， 成功实现了嵌段共聚， 具有明显的活性聚合特征。 由此他 们提出了原子转移自由基聚合（ ATRP）。
ATRP是以简单的有机卤化物为引发剂、过渡金属配合物为卤原子载体，通 过氧化还原反应， 在活性种与休眠种之间建立可逆的动态平衡， 从而实现了对聚 合反应的控制。
聚合原理
引发阶段，处于低氧化态的转移金属卤化物 Mtn，从有机卤化物R-X中吸
取卤原子X，生成引发自由基R •及处于高氧化态的金属卤化物 Mt n+1-X，自由基 R
•可引发单体聚合，形成链自由基 R-Mn • R-M n可从高氧化态的金属配位化合 物Mtn+1-X中重新夺取卤原子而发生钝化反应，形成 R-Mn-X，并将高氧化态的
金属卤化物还原为低氧化态的 Mtn。增长阶段，R-Mn-X与R-X 一样（不总一样） 可与Mtn发生促活反应生成相应的 R-Mn和Mtn+1-X，R-Mn与R-M-性质相似均 为活性种，同时R-Mn和Mtn+1-X又可反过来发生钝化反应生成 R-Mn-X和Mtn, 则在自由基聚合反应进行的同时始终伴随着一个自由基活性种与大分子卤化物 休眠种的可逆转换平衡反应。
由此可见， ATRP 的基本原理其实是通过一个交替的“促活 —失活”可逆反
应使得体系中的游离基浓度处于极低， 迫使不可逆终止反应被降到最低程度， 从 而实现可控 /“活性”自由基聚合。
引发剂
ATRP聚合体系的引发剂主要是卤代烷 RX（X=Br，C1），另外也有采用芳基
磺酰氯、偶氮二异丁腈等。RX的主要作用是定量产生增长链。a碳上具有诱导 或共轭结构的RX，末端含有类似结构的大分子（大分子引发剂）也可以用来引发， 形成相应的嵌段共聚物。另一方面， R 的结构应尽量与增长链结构相似。卤素基 团必须能快速且选择性地在增长链和转移金属之间交换。 Br 和 Cl 均可以采用， 采用 Br
甲基丙烯酸羟乙酯的合成路线
甲基丙烯酸羟乙酯的合成路线
哎，说到甲基丙烯酸羟乙酯的合成，不知道你有没有被这个名字给吓到？听着就让人感觉高大上，满满的化学感。但说实话，它其实就是个挺常见的化学原料，用途非常广泛。你平常用的涂料、胶水，甚至化妆品里，都可能有它的身影。今天，我们就聊聊它是怎么合成的，放心，不会让你觉得枯燥无味，保证让你在轻松中学到知识。
咱们得明白，这个甲基丙烯酸羟乙酯听起来有点儿拗口，实际上就是由几种化学物质合成的。简单来说，它是甲基丙烯酸（有点像酸酸的化学味道）和羟乙醇（这就是个带着“酒精味”的物质）反应得到的。你可以把它想象成一个“化学小情侣”，它们两个看对眼后，产生了化学反应，从而诞生了这个甲基丙烯酸羟乙酯。
我们先来说说这个甲基丙烯酸。它可不是个普通的家伙，甲基丙烯酸本身就是一种非常有活性的化学物质。别小看它，这玩意儿可是搞合成的好帮手。它的分子结构里有一个丙烯酸基团，能与很多其他的化学物质发生反应。比如，我们今天的主角——羟乙醇。
说到羟乙醇，听名字就知道它是个“酒精家族”的成员。它里边有一个羟基（就像你喝酒时看到的那个OH），正好可以和甲基丙烯酸的酸性基团发生反应，形成一个酯键。简单来说，这俩一搭档，咱们就有了甲基丙烯酸羟乙酯。
好啦，听起来是不是有点意思？那合成的过程是什么样的呢？其实也不复杂。我们首先要做的，就是将甲基丙烯酸和羟乙醇混合在一起。你可能会问：“就这么简单？”是的，就是这么简单，前提是你得控制好温度和反应的时间，别搞得太复杂。反应的时候，最好是放点儿催化剂。催化剂听起来是不是又有点儿高深？其实就是一个加速反应的小帮手。它可以让两者更快发生反应，简直是化学界的“加油站”。
有了催化剂后，反应就能迅速进行。这时，你会发现，原本在溶液中的甲基丙烯酸和羟乙醇，开始慢慢地生成一个白色固体。这白色固体就是咱们的甲基丙烯酸羟乙酯啦！这一过程就像是两个老朋友在彼此帮助下，完成了一次愉快的碰面，化学反应也因此顺利完成。虽然简单，但要注意的是，温度、时间、催化剂的用量都得掌握得当，别弄得太“糟糕”，否则很容易产生副反应。
