化工机械与设备课程设计
化学工程学院化工机械与设备课程设计
设计说明书专 业 化学工程与工艺 班 级 化工11-4 姓 名 沈杰 学 号 11402010417 指 导 老 师 杨泽慧 日 期 2014年6月10日
成 绩 宁波工程学院化工机械与设备课程设计化学工程学院2013-2014（2）化工机械与设备课程设计任务书一、课程设计题目：管壳式换热器的机械设计
二、课程设计内容1．管壳式换热器的结构设计包括：管子数n，管子排列方式，管间距的确定，壳体尺寸计算，换热器封头选择，容器法兰的选择，管板尺寸确定塔盘结构，人孔数量及位置，仪表接管选择、工艺接管管径计算等等。2. 壳体及封头壁厚计算及其强度、稳定性校核（1）根据设计压力初定壁厚；（2）确定管板结构、尺寸及拉脱力、温差应力；（3）计算是否安装膨胀节；（4）确定壳体的壁厚、封头的选择及壁厚，并进行强度和稳定性校核。3. 筒体和支座水压试验应力校核4. 支座结构设计及强度校核 包括：裙座体（采用裙座）、基础环、地脚螺栓5. 换热器各主要组成部分选材，参数确定6. 编写设计说明书一份7. Auto CAD绘3号设备装配图一张
三、设计条件1气体工作压力管程：半水煤气（0.80+学号最后两位第一个数字×0.02，单位：MPa）壳程：变换气 （0.75+学号最后一位数字×0.01，单位：MPa）2壳、管壁温差50℃，tt＞ts
壳程介质温度为320-450℃，管程介质温度为280-420℃。
3由工艺计算求得换热面积为（130+学号最后一位数字×5），单位：m2。宁波工程学院化工机械与设备课程设计I4壳体与封头材料在低合金高强度刚中间选用，并查出其参数，接管及其他数据查表选用。5壳体与支座对接焊接，塔体焊接接头系数Φ=0.96图纸：尺寸需根据自己的设计的尺寸标注。
四、进度安排
6月9-6月20日五、基本要求1.学生要按照任务书要求，独立完成设备的机械设计；2.设计说明书一律采用电子版，指导老师指导修改后打印，3号图纸终稿打印；3.图纸打印后，将图纸按照统一要求折叠，同设计说明书统一在6月20日上午9点半前，由各组组长负责统一提交。5.根据设计说明书、图纸、平时表现综合评分。
六、说明书的内容
任务书1.符号说明2.前言（1）设计条件；（2）设计依据；（3）设备结构形式概述。3.材料选择（1）选择材料的原则；（2）确定各零、部件的材质；（3）确定焊接材料。4.绘制结构草图（1）换热器装配图；（2）确定支座、接管、人孔、控制点接口及附件、内部主要零部件的轴向及环向位置，以单线图表示；（3）标注形位尺寸；宁波工程学院化工机械与设备课程设计II（4）写出图纸上的技术要求、技术特性表、接管表、标题明细表等；5.壳体、封头壁厚设计（1）筒体、封头及支座壁厚设计；（2）焊接接头设计；（3）压力试验验算；6.标准化零、部件选择及补强计算（1）接管及法兰选择：根据结构草图统一编制表格。内容包括：代号，PN,DN,法兰密封面形式，法兰标记，用途）。补强计算；（2）人孔选择：PN,DN,标记或代号。补强计算；（3）其它标准件选择。7.结束语：对自己所做的设计进行小结与评价，经验与收获。8.主要参考资料。【格式要求】：1.计算单位一律采用国际单位； 2.计算过程及说明应清楚；3.所有标准件均要写明标记或代号； 4.设计说明书目录要有序号、内容、页码；5.设计说明书中与装配图中的数据一致。如果装配图中有修改，在说明书中要注明变更；6.表达清晰，层次分明； 7.设计说明书要有封面和封底，均采用A4纸，装订成册。
七、主要参考资料[1]《化工设备机械基础课程设计指导书》.化学工业出版. 2009.1[2]《化工设备机械基础》第五版 刁与玮 王立业 编著 2010.6；[3]《化工单元过程与设备设计》匡国柱 史启才 主编；[4]《化工制图》华东化工学院制图教研室编 人民教育出版社 1980；[5]《化工设备机械基础》参考资料；[6]《钢制压力容器》GB150-2011；[7]《钢制塔式容器》JB/T 4710-2005；[8]GB151-1999 《管壳式换热器》1999年；[9]《压力容器安全技术监察规程》国家质量技术监督局 1999年。宁波工程学院化工机械与设备课程设计III目 录符号说明.................................................................................................................VI1 前言.....................................................................................................................11.1 设计条件..........................................................................................................................11.2 设计依据..........................................................................................................................11.3 设备结构形式概述..........................................................................................................12 材料选择.............................................................................................................22.1 选择材料的原则..............................................................................................................22.2 换热器各零、部件的材质..............................................................................................22.3 焊接材料..........................................................................................................................23 管壳式换热器的结构设计.................................................................................33.1 管子数n...........................................................................................................................33.2 管子排列方式、管间距..................................................................................................33.3 壳体直径..........................................................................................................................33.4 壳体壁厚..........................................................................................................................33.5 封头的选择......................................................................................................................43.6 法兰的选择......................................................................................................................43.7 管板尺寸..........................................................................................................................53.8 管子拉脱力......................................................................................................................53.9 是否安装膨胀节..............................................................................................................73.10 折流板............................................................................................................................83.11 开孔补强........................................................................................................................83.12 支座..............................................................................................................................104 管壳式换热器的强度计算...............................................................................134.1 筒体................................................................................................................................134.2 封头................................................................................................................................145 数据表.................................................................................................................155.1 结构参数........................................................................................................................155.2 设计值............................................................................................................................15
化工设备机械基础课程设计说明书
化工设备机械基础课程设计说明書【原创实用版】目录1.化工设备机械基础课程设计概述2.设计目的与要求3.设计内容与流程4.设计注意事项5.设计成果与评价标准正文一、化工设备机械基础课程设计概述化工设备机械基础课程设计是针对化工专业学生的一门实践性课程，旨在让学生在理论学习的基础上，通过课程设计锻炼自己的实际工程能力，提高解决实际问题的技能。
本课程设计将结合化工设备的特点，着重培养学生的工程技术应用能力。
二、设计目的与要求1.设计目的：通过本课程设计，使学生掌握化工设备机械基础的设计方法，了解相关工程技术规范，提高学生在化工设备设计方面的综合素质。
2.设计要求：设计成果应满足化工设备的安全、可靠、经济、合理的要求，同时应符合国家相关技术规范和标准。
三、设计内容与流程1.设计内容：本课程设计主要涉及化工设备的机械结构、材料选择、强度计算、设备安装等方面的内容。
2.设计流程：（1）任务接受：学生需认真阅读课程设计任务书，明确设计要求和目标。
（2）资料收集：学生应收集与设计任务相关的技术资料，如设备手册、设计规范等。
（3）设计方案：学生应根据设计要求和资料，提出设备设计方案，并进行比选。
（4）设计实施：根据选定的设计方案，进行设备的详细设计，包括结构、材料、强度计算等。
（5）设计成果整理：编写设计说明书，整理设计图纸，提交设计成果。
（6）设计答辩：学生需对设计成果进行答辩，接受教师和同学的评价。
四、设计注意事项1.设计过程中要充分考虑设备的安全性、可靠性、经济性和合理性。
2.严格遵守国家相关技术规范和标准。
3.注重设计过程中的创新，但要确保创新方案的可行性。
4.设计说明书和图纸应规范、简洁、清晰，便于他人理解和操作。
五、设计成果与评价标准1.设计成果：包括设计说明书、设计图纸等。
2.评价标准：设计成果应满足设计要求，符合国家相关技术规范和标准，具有较高的实际应用价值和创新性。
化工设备机械基础课程设计
化工设备机械基础课程设计一、课程目标知识目标：1. 让学生掌握化工设备机械基础的相关理论知识，包括设备的结构、工作原理、材料性能等；2. 使学生了解化工设备机械在化工生产过程中的应用和重要性；3. 引导学生掌握化工设备机械的设计原则和标准，具备初步的设计能力。
技能目标：1. 培养学生运用所学知识分析和解决实际化工设备机械问题的能力；2. 提高学生的工程图纸阅读和绘制能力，能够完成简单的化工设备机械设计；3. 培养学生团队协作、沟通表达的能力，能够在项目中进行有效交流。
情感态度价值观目标：1. 培养学生对化工设备机械专业的兴趣和热情，激发学生的学习动力；2. 引导学生树立正确的工程观念，关注化工设备机械在环保、节能方面的表现；3. 培养学生的创新意识，鼓励他们在设计过程中提出新思路、新方案。
课程性质：本课程为专业基础课，旨在培养学生化工设备机械方面的基本理论、基本技能和初步设计能力。
学生特点：学生已具备一定的高中阶段物理、化学知识基础，对化工设备机械有一定了解，但缺乏系统深入的学习。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的学习积极性，提高他们的实践操作能力和创新能力。
通过本课程的学习，使学生具备化工设备机械基础知识和初步设计能力，为后续专业课程学习打下坚实基础。
教学过程中，关注学生的学习进度和反馈，及时调整教学方法和策略，确保课程目标的达成。
二、教学内容1. 化工设备机械概述：介绍化工设备机械的定义、分类、应用领域和发展趋势，对应教材第一章内容。
- 结构与原理：分析各种化工设备机械的结构特点、工作原理及其在化工生产中的作用。
- 材料选择：阐述化工设备常用材料的性能、特点及选用原则。
2. 化工设备设计原则与标准：讲解化工设备设计的基本原则、设计标准和规范，对应教材第二章内容。
- 设计原则：探讨化工设备设计的安全性、可靠性、经济性和环保性等方面的要求。
- 设计标准：介绍国家和行业相关化工设备设计标准，以及国际标准。
化学设备与机械课程设计
化学设备与机械课程设计一、课程目标知识目标：1. 学生能掌握化学实验室中常见设备的基本结构、工作原理及使用方法。
2. 学生能理解并描述不同类型的机械在化学过程中的应用和作用。
3. 学生能够了解并解释化学实验设备的安全操作规程及相关注意事项。
技能目标：1. 学生能够正确操作化学实验设备，进行基本实验操作。
2. 学生能够运用所学知识，分析和解决化学实验过程中可能遇到的设备问题。
3. 学生能够通过查阅资料，设计并优化化学实验设备的操作流程。
情感态度价值观目标：1. 学生培养对化学实验设备的兴趣，增强学习化学的积极性。
2. 学生树立安全意识，养成严谨的科学态度和良好的实验习惯。
3. 学生能够认识到化学设备在科研、生产和生活等领域的重要性，提高社会责任感和创新精神。
课程性质：本课程为化学实验技术与设备操作的基础课程，旨在帮助学生掌握化学实验设备的基本知识和操作技能。
学生特点：学生处于高中阶段，具备一定的化学基础知识和实验操作能力，对实验设备有一定的好奇心，但安全意识相对薄弱。
教学要求：教师需结合学生特点，采用理论教学与实践操作相结合的方式，注重培养学生的实际操作能力和安全意识。
在教学过程中，关注学生的学习反馈，及时调整教学策略，确保课程目标的实现。
通过对课程目标的分解和教学设计，使学生在学习过程中达到预期的学习成果，为后续化学实验课程打下坚实基础。
二、教学内容1. 化学实验室设备的分类与功能- 概述实验室常见设备类型及各自功能- 教材章节：第二章第一节2. 化学实验室设备的工作原理- 详细介绍各类设备的工作原理及操作要点- 教材章节：第二章第二节3. 化学实验室设备的安全操作规程- 解析实验室设备的安全操作规程及相关注意事项- 教材章节：第二章第三节4. 化学实验室设备的操作与维护- 掌握实验室设备的基本操作方法及日常维护保养- 教材章节：第二章第四节5. 常见化学机械的应用与作用- 分析不同类型的化学机械在实验过程中的应用和作用- 教材章节：第三章6. 化学实验设备操作实践- 安排学生进行实验室设备操作实践，巩固所学知识- 教材章节：实践活动教学进度安排：第一周：化学实验室设备的分类与功能第二周：化学实验室设备的工作原理第三周：化学实验室设备的安全操作规程第四周：化学实验室设备的操作与维护第五周：常见化学机械的应用与作用第六周：化学实验设备操作实践教学内容确保科学性和系统性，结合教材章节进行教学大纲的制定，以便学生能够循序渐进地掌握化学实验设备的相关知识和技能。
化工机械设备课程设计—反应釜

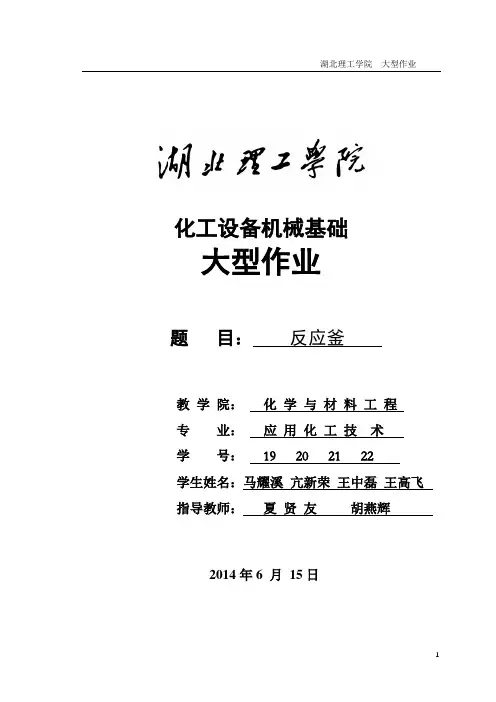

化工设备机械基础大型作业题目：反应釜教学院：化学与材料工程专业：应用化工技术学号：19 20 21 22学生姓名：马耀溪亢新荣王中磊王高飞指导教师：夏贤友胡燕辉2014年6 月15日大型作业任务书52013～2014 学年第2学期学生姓名：亢新荣专业班级：应用化工技术（专）2012（1）指导教师：夏贤友工作部门：化工教研室一、大型作业题目：反应釜二、大型作业内容（含技术指标）1．反应介质：25m3的水乳胶涂料；2. 容器内压：常压；3. 反应温度：80±10℃；4. 电机功率：10KW；5. 搅拌转速：50rpm。
