最新初三化学化学图像题汇编题20套(带答案)

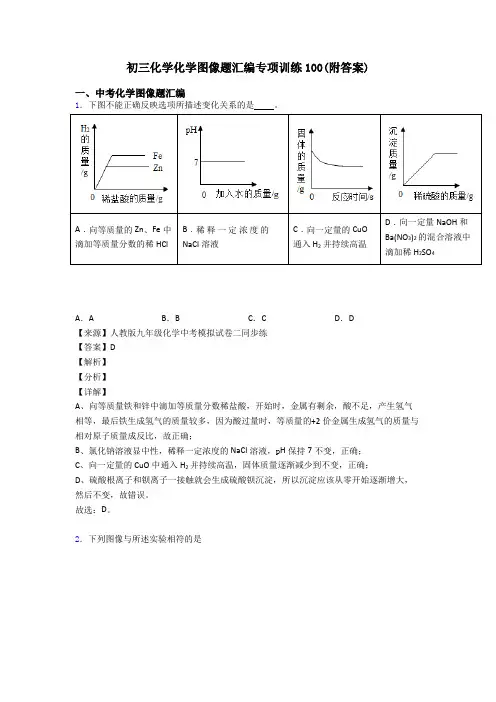

初三化学化学图像题汇编专项训练100(附答案)
初三化学化学图像题汇编专项训练100(附答案) 一、中考化学图像题汇编1．下图不能正确反映选项所描述变化关系的是。
A．向等质量的Zn、Fe中滴加等质量分数的稀HCl B．稀释一定浓度的NaCl溶液C．向一定量的CuO通入 H2并持续高温D．向一定量 NaOH 和Ba(NO3)2的混合溶液中滴加稀H2SO4A．A B．B C．C D．D【来源】人教版九年级化学中考模拟试卷二同步练【答案】D【解析】【分析】【详解】A、向等质量铁和锌中滴加等质量分数稀盐酸，开始时，金属有剩余，酸不足，产生氢气相等，最后铁生成氢气的质量较多，因为酸过量时，等质量的+2价金属生成氢气的质量与相对原子质量成反比，故正确；B、氯化钠溶液显中性，稀释一定浓度的NaCl溶液，p H保持7不变，正确；C、向一定量的CuO中通入H2并持续高温，固体质量逐渐减少到不变，正确；D、硫酸根离子和钡离子一接触就会生成硫酸钡沉淀，所以沉淀应该从零开始逐渐增大，然后不变，故错误。
故选：D。
2．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。
3．下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液B．20°C，把少量CaO放入饱和石灰水中C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸D．向稀盐酸中加入氢氧化钠溶液【答案】C【解析】【分析】【详解】A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。

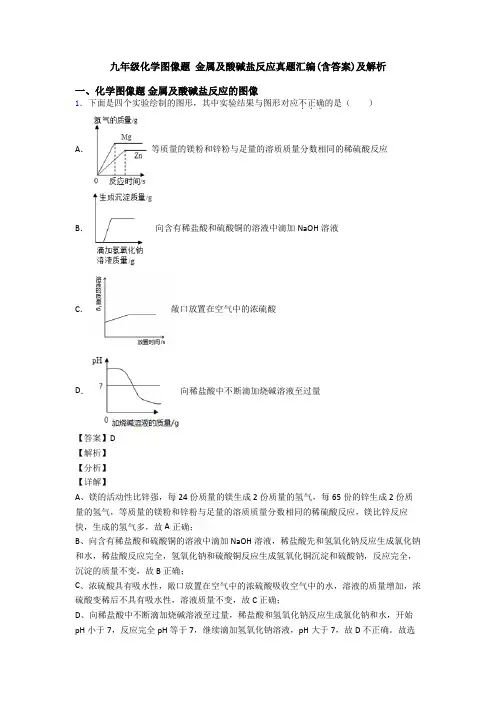

九年级化学图像题 金属及酸碱盐反应真题汇编(含答案)及解析
九年级化学图像题金属及酸碱盐反应真题汇编(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下面是四个实验绘制的图形，其中实验结果与图形对应不正确．．．的是（）A．等质量的镁粉和锌粉与足量的溶质质量分数相同的稀硫酸反应B．向含有稀盐酸和硫酸铜的溶液中滴加NaOH溶液C．敞口放置在空气中的浓硫酸D．向稀盐酸中不断滴加烧碱溶液至过量【答案】D【解析】【分析】【详解】A、镁的活动性比锌强，每24份质量的镁生成2份质量的氢气，每65份的锌生成2份质量的氢气，等质量的镁粉和锌粉与足量的溶质质量分数相同的稀硫酸反应，镁比锌反应快，生成的氢气多，故A正确；B、向含有稀盐酸和硫酸铜的溶液中滴加NaOH溶液，稀盐酸先和氢氧化钠反应生成氯化钠和水，稀盐酸反应完全，氢氧化钠和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，反应完全，沉淀的质量不变，故B正确；C、浓硫酸具有吸水性，敞口放置在空气中的浓硫酸吸收空气中的水，溶液的质量增加，浓硫酸变稀后不具有吸水性，溶液质量不变，故C正确；D、向稀盐酸中不断滴加烧碱溶液至过量，稀盐酸和氢氧化钠反应生成氯化钠和水，开始pH小于7，反应完全pH等于7，继续滴加氢氧化钠溶液，pH大于7，故D不正确。
故选D。
2．下列图像能正确反映其对应关系的是A．用等体积、等浓度的双氧水制取氧气B．向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液C．向一定量的稀盐酸中不断滴加水D．向等质量、等浓度的稀盐酸中分别加入足量锌粉和铁粉【答案】B【解析】【详解】A、催化剂只改变反应速率，不改变生成物的质量，且有催化剂的需要时间短，A错误；B、向一定量稀硫酸和硫酸铜的混合溶液中不断加入烧碱溶液，烧碱会先和稀硫酸反应，开始时不产生沉淀，待稀硫酸反应完后才与硫酸铜反应产生沉淀，至硫酸铜完全反应后，沉淀质量不再改变，B正确；C、向稀盐酸中滴加水，开始时溶液的pH小于7，随着水的加人，溶液的pH逐渐增大，但不会等于或大于7，C错误；D、锌、铁与稀盐酸反应产生氢气，锌比铁的金属活动性强，与酸反应速率更快，等质量、等浓度的稀盐酸与足量金属反应，产生氢气的质量由酸决定，因此最终产生氢气的质量相等，D错误。
初三化学化学图像题汇编解析版汇编含解析
初三化学化学图像题汇编解析版汇编含解析一、中考化学图像题汇编1．下列曲线图能正确表达相应化学反应或过程的是。
A．向一定质量的烧碱（NaOH）溶液中滴入稀盐酸B．将pH=1的溶液加水稀释C．向饱和澄清石灰水［Ca(OH)2 溶液］中加入一定量的生石灰（CaO）D．分别向质量相等的Fe和Zn中加入足量的稀H2SO4【来源】人教版九年级化学中考模拟试卷三同步练【答案】C【解析】【分析】【详解】A、烧碱溶液为氢氧化钠溶液，溶液显碱性，在未加入盐酸时，pH应大于7，随着盐酸的加热，pH开始减小，当最终消耗完毕氢氧化钠后，溶液pH小于7，选项A错误；B、pH=1的溶液为酸性溶液，无限稀释后，最终趋近于水的pH，无限接近于7，不能大于7，选项B错误；C、氧化钙加入氢氧化钙饱和溶液中，氧化钙与水反应生成氢氧化钙，并且放出热量，此时溶剂减少，氢氧化钙析出，溶质质量减小，温度升高，氢氧化钙溶解度降低，氢氧化钙也析出，溶解溶质质量减少，当温度恢复至反应前温度是，温度降低，氢氧化钙溶解度增大，又溶解部分氢氧化钙，但是有一部分水与氧化钙反应，所以此时溶剂减少，溶解的溶质比开始时变小，但是此时的溶液为饱和溶液，溶质质量此后保持不变，选项C正确；D、锌的金属活动性强于铁，所以与酸反应生成氢气的速率是锌大于铁，即刚开始时，在相同时间内，锌生成的氢气多，但是铁的相对原子质量小于锌，所以最终生成氢气的质量是铁大于锌，因此图中标准的锌和铁的曲线应该互换一下位置，选项D错误。
故选C。
2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。

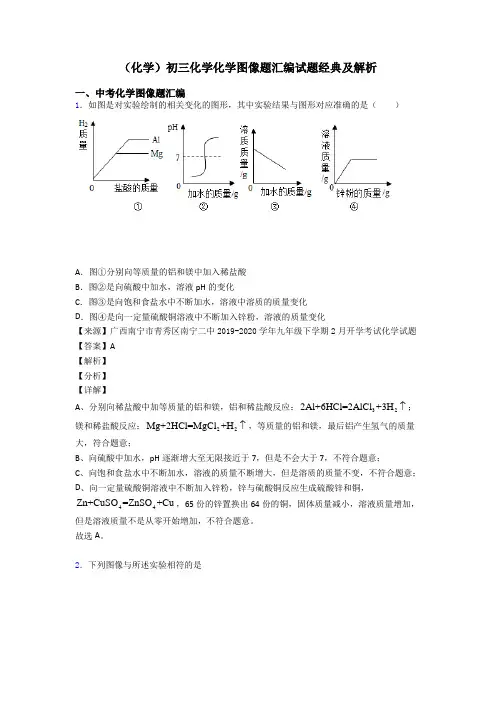

(化学)初三化学化学图像题汇编试题经典及解析
（化学）初三化学化学图像题汇编试题经典及解析一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形，其中实验结果与图形对应准确的是（ ）A ．图①分别向等质量的铝和镁中加入稀盐酸B ．图②是向硫酸中加水，溶液pH 的变化C ．图③是向饱和食盐水中不断加水，溶液中溶质的质量变化D ．图④是向一定量硫酸铜溶液中不断加入锌粉，溶液的质量变化【来源】广西南宁市青秀区南宁二中2019-2020学年九年级下学期2月开学考试化学试题【答案】A【解析】【分析】【详解】A 、分别向稀盐酸中加等质量的铝和镁，铝和稀盐酸反应：322Al+6HCl=2AlCl +3H ↑；镁和稀盐酸反应：22Mg+2HCl=MgCl +H ↑，等质量的铝和镁，最后铝产生氢气的质量大，符合题意；B 、向硫酸中加水，pH 逐渐增大至无限接近于7，但是不会大于7，不符合题意；C 、向饱和食盐水中不断加水，溶液的质量不断增大，但是溶质的质量不变，不符合题意；D 、向一定量硫酸铜溶液中不断加入锌粉，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSO ZnSO +Cu ，65份的锌置换出64份的铜，固体质量减小，溶液质量增加，但是溶液质量不是从零开始增加，不符合题意。
故选A 。
2．下列图像与所述实验相符的是A．向一定量的稀盐酸和CaCl2的混合溶液中加入Na2CO3溶液B．向一定量的BaCl2和NaOH的混合溶液中加入稀硫酸C．向一定量的稀盐酸中加入水D．向一定量的AgNO3溶液中加入金属锌【答案】A【解析】【详解】A、根据优先反应原则,碳酸钠和稀盐酸先发生反应，在此过程中无沉淀产生,当稀盐酸反应完,碳酸钠再和氯化钙反应生成碳酸钙沉淀,故选项正确;B、氢氧化钠和稀硫酸的反应不影响硫酸根离子和钡离子的反应,因此反应刚开始时就有硫酸钡沉淀生成；故选项错误;C、向稀盐酸中加水,pH逐渐增大,但溶液始终显酸性,pH不会大于或等于7,故选项错误;D、锌和硝酸银反应生成硝酸锌和银,生成硝酸锌的质量小于反应消耗硝酸银的质量,故溶液的质量逐渐减小，反应结束后，溶液的质量保持不变；故选项错误；故选：A。

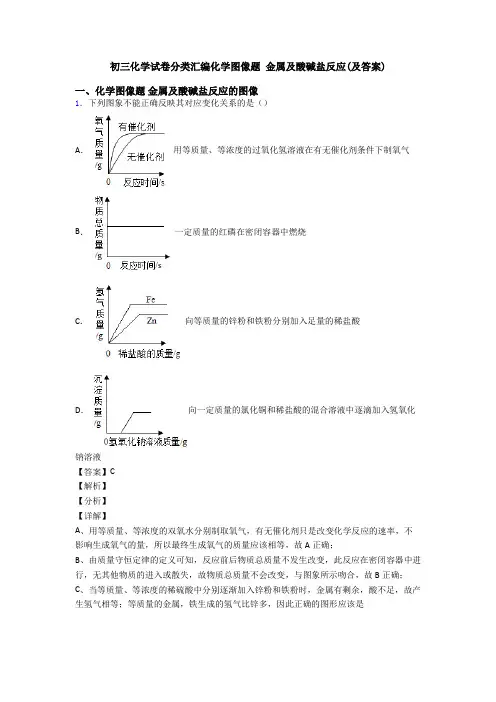

初三化学试卷分类汇编化学图像题 金属及酸碱盐反应(及答案)
初三化学试卷分类汇编化学图像题金属及酸碱盐反应(及答案)一、化学图像题金属及酸碱盐反应的图像1．下列图象不能正确反映其对应变化关系的是（）A．用等质量、等浓度的过氧化氢溶液在有无催化剂条件下制氧气B．一定质量的红磷在密闭容器中燃烧C．向等质量的锌粉和铁粉分别加入足量的稀盐酸D．向一定质量的氯化铜和稀盐酸的混合溶液中逐滴加入氢氧化钠溶液【答案】C【解析】【分析】【详解】A、用等质量、等浓度的双氧水分别制取氧气，有无催化剂只是改变化学反应的速率，不影响生成氧气的量，所以最终生成氧气的质量应该相等，故A正确；B、由质量守恒定律的定义可知，反应前后物质总质量不发生改变，此反应在密闭容器中进行，无其他物质的进入或散失，故物质总质量不会改变，与图象所示吻合，故B正确；C、当等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉时，金属有剩余，酸不足，故产生氢气相等；等质量的金属，铁生成的氢气比锌多，因此正确的图形应该是，故C错误；D、氢氧化钠先和溶液中的盐酸反应，一开始无沉淀产生，把盐酸消耗掉后，氢氧化钠和氯化铜反应生成沉淀，故D正确。
故选：C。
2．下列图象能正确反映其对应关系的是（）A．向氢氧化钠溶液中不断加水，溶液pH与加入水的质量的关系B．向盛有氧化铜的烧杯中加入稀盐酸至过量，生成氯化铜质量与加入稀盐酸质量的关系C．一定量的稀硫酸与锌粒反应，溶液的质量与反应时间的关系D．向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，生成沉淀与加入氢氧化钠溶液的质量关系【答案】D【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水其溶液的pH值只能无限的接近于7，不能小于7．故A错误；B、氧化铜与稀盐酸反应得到氯化铜，所以氯化铜的量从零开始，直至氧化铜反应完，不再增加，故B错误；C、一定量的稀硫酸与锌粒反应，溶液的质量刚开始不为0，随着反应的进行，溶液的质量增加，直到反应停止，溶液的质量不再增加，故错误；D、向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，稀盐酸先与氢氧化钠反应，不生成沉淀，当稀盐酸完全反应，氢氧化钠与氯化铜反应有氢氧化铜沉淀生成，直到完全反应，沉淀的质量不再增加，故正确。
初三化学试卷分类汇编化学化学图像题汇编(及答案)
初三化学试卷分类汇编化学化学图像题汇编(及答案)一、中考化学图像题汇编1．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（）A．在部分变质的NaOH溶液中滴加稀盐酸B．O2的溶解度受温度影响的变化曲线C．等质量的Mg粉和Fe粉与足量同浓度的稀盐酸反应D．硫酸溶液稀释过程中pH的变化【来源】2015年人教版初中化学九年级下册期末练习卷（带解析)【答案】B【解析】【详解】A.由于部分变质的氢氧化钠中含有碳酸钠，而放入盐酸后先要与氢氧化钠反应生成氯化钠和水，故开始后在反应的过程中无气体产生，氢氧化钠反应完全后盐酸会与碳酸钠反应生成二氧化碳直至反应结束气体质量不会变化，图像正确，不符合题意；B.由于气体的溶解度随温度的升高而降低，所以该图像应该是一条下降的曲线，图像错误，符合题意；C.镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些(图像更陡一些)，由于金属与酸反应生成氢气的质量＝×金属的质量金属化合价金属的相对原子质量，所以同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，图像正确，不符合题意；D.由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH 只能无限的接近7，图像正确，不符合题意。
故选B 。
2．向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸,下列能正确反映对应变化关系的是 A ． B ．C ．D ．【答案】D【解析】【详解】A 、向装有氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时pH>7,A 错误;B 、发生的反应为22424242NaOH H SO Na SO 2H O SO -+=+，的个数随着稀硫酸加入而不断增加,B 错误;C 、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，C 错误;D 、随着稀硫酸的加入，生成物硫酸钠的质量逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量还在增加,因此导致硫酸钠的质量分数先逐渐增大后逐渐减小,D 正确。
(化学)九年级化学化学图像题汇编解题技巧及练习题(含答案)含解析
（化学）九年级化学化学图像题汇编解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下图是a、b两种固体物质的溶解度曲线，下列说法中正确的是( )A．a中含有少量b时，一般用蒸发溶剂的方法提纯aB．t℃时，a、b饱和溶液中含有的溶质质量a大于bC．当温度大于t℃时，a溶液一定比b溶液浓D．a物质的溶解度受温度变化的影响较大【答案】D【解析】【分析】【详解】A、从溶解度曲线可看出，a的溶解度随温度的升高变化较大，而b的溶解度随温度的升高而变化较小，故a中含有少量b时，可以用冷却热饱和溶液的方法提纯a，选项A错误；B、t℃时，a物质的溶解度大于b物质的溶解度，故等质量a、b饱和溶液中含有的溶质质量a大于b，但没有指明是等质量，选项B错误；C、当温度大于t℃时，a物质的溶解度大于b物质的溶解度，但a溶液不一定比b溶液浓，因为没有讲清楚是否是饱和溶液，选项C错误；D、从溶解度曲线可看出，a物质的溶解度受温度变化的影响较大，选项D正确。
故选D。
2．向含40g氢氧化钠和40g氢氧化钡的混合溶液中通入二氧化碳，下列图像正确的是（）A．B．C．D．【答案】D【解析】【分析】二氧化碳与氢氧化钠反应生成碳酸钠和水，碳酸钠和氢氧化钡反应生成碳酸钡沉淀和氢氧化钠，所以二氧化碳通入氢氧化钡和氢氧化钠的混合溶液中，可以认为二氧化碳先与氢氧化钡反应。
【详解】A、二氧化碳通入氢氧化钡和氢氧化钠的混合溶液中，二氧化碳先与氢氧化钡溶液反应生成碳酸钡沉淀，而不是一段时间后才有沉淀生成，故错误；B、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，二氧化碳和氢氧化钠反应生成碳酸钠和水，碳酸钠溶液显碱性，溶液pH始终大于7，故错误；C、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，溶液导电性下降，二氧化碳和氢氧化钠反应生成碳酸钠和水，碳酸钠溶液中存在带电的离子，导电性不会减小到0，故错误；D、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，溶液中溶质的质量先减小，二氧化碳和氢氧化钠反应生成碳酸钠和水，溶液中溶质质量增大，最终溶液溶质质量小于原溶液溶质的质量，故正确；故选：D。
九年级化学化学图像题汇编真题汇编(含答案)
九年级化学化学图像题汇编真题汇编(含答案)一、中考化学图像题汇编1．用等质量相同表面积的镁条、等体积不同浓度的稀盐酸在一定条件下反应，实验结果如图所示。
下列结论正确的是①镁与盐酸的反应是放热反应②b曲线对应的盐酸浓度较大③盐酸浓度越大，反应速率越快④单位时间内放出热量越多，反应速率越快⑤装置内氢气的质量先增大，后减小⑥两种情况最终产生氢气的质量可能相同A．①②③④B．①③④⑤C．①③④⑥D．③④⑤⑥【答案】C【解析】【分析】【详解】①镁与盐酸反应生成氯化镁和氢气，该反应是放热反应，符合题意；②盐酸的浓度越大，反应速率越快，压强增大越明显，故a曲线对应的盐酸浓度较大，不符合题意；③盐酸浓度越大，反应速率越快，说法正确，符合题意；④镁与盐酸反应放热，单位时间内放出热量越多，说明反应速率越快，符合题意；⑤镁与盐酸反应生成氢气，随着反应的进行，氢气质量逐渐增加，待完全反应后，氢气的质量不再变化，故装置内氢气的质量先增大，后不变，不符合题意；⑥如盐酸过量，镁条的质量相等，两种情况最终产生氢气的质量相同，符合题意。
正确的是：①③④⑥；故选C。
2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。
【详解】A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；B、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数不再增大，与曲线相符，不符合题意；C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。
初中化学化学图像题汇编试题(有答案和解析)
3．下列关系不正确的是
A． t2摄氏度时等质量的甲乙饱和溶液中含有溶剂的质量甲<乙
B． 加热氯酸钾和二氧化锰制取氧气
C． 向澄清的石灰水中通入过量二氧化碳
D． 向与稀硫酸溶质质量分数相同的氢氧化钡溶液中加入稀硫酸
【答案】D
【解析】
【分析】
【详解】
下列关系不正确的是
A、根据溶解度曲线可知，t2℃时，甲的溶解度大于乙，等质量的甲、乙饱和溶液中含有溶剂的质量甲<乙，图像与事实相符，故A正确；
故选D。
7．下列所示的图像能反映相对应实验的是
A．甲图可表示向pH=10的氢氧化钙溶液不断加水稀释，溶液pH的变化
B．乙图可表示向碳酸钙固体中逐滴加入稀盐酸至过量时，产生气体质量的变化
C．丙图可表示在40 ℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，溶质质量分数的变化
D．丁图可表示将等质量的镁与锌分别和足量稀硫酸混合时，产生气体质量的变化
初中化学化学图像题汇编试题(有答案和解析)
一、中考化学图像题汇编
1．如图是甲、乙、丙三种固体物质的溶解度曲线。下列说法正确的是()
A．20°C时，甲和丙的溶解度相等
B．50 °C时，将30 g甲物质加入到50 g水中不断搅拌，可形成80 g溶液
C．甲中混有少量丙时，可用蒸发结晶的方法提纯甲
D．将三种物质的饱和溶液从50 °C降温至20 °C，所得溶液溶质质量分数的大小关系是：乙>甲=丙
【详解】
A、由图可知t1时，产生气体的质量：X＞Y，A正确；
B、等质量X、Y两种金属分别和足量的同体积、同浓度的盐酸反应，X在t2时间先反应完，Y在t3时间后反应完，说明X活动性强于Y，X和Y可能分别是镁和铁，正确；
(化学)九年级化学化学图像题汇编专项训练及答案含解析
（化学）九年级化学化学图像题汇编专项训练及答案含解析一、中考化学图像题汇编1．下列图像能正确反映对应变化关系的是A B C D向一定量的过氧化氢溶液中加入适量二氧化锰,完全反应向一定量的硝酸银、硝酸铜、硝酸亚铁混合液中加入锌粉将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中打开汽水瓶盖 ,有大量气泡(CO2)逸出,夏天气温高更明显A．A B．B C．C D．D【答案】B【解析】【分析】【详解】向一定量的过氧化氢溶液中加入适量二氧化锰，过氧化氢完全分解，最终残余的液体是水，不是溶液，图像终点错误，A错误；锌首先与硝酸银反应(a→b)，每65份质量的锌置换出216份质量的银，溶液质量减小，b→c、c→d分别是锌与硝酸铜、锌与硝酸亚铁反应，每65份质量的锌分别置换出64份质量的铜和56份质量的铁，溶液质量都增大，不过后者变化更快，线的斜率更大，e点时硝酸亚铁已耗尽，溶液质量不再变化，B 正确；将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中，据图像，锌和铁最终产生氢气质量相等，则参加反应的酸量相同，消耗的锌比铁多，故至少是铁有剩余，可是如果铁有剩余，则镁也应该有剩余，即镁和铁都应该将等量的酸耗尽，产生氢气质量相等才符合实际情况，C错误；打开汽水瓶盖，有大量气泡析出，夏天气温高现象更明显，其中“夏天气温高更明显”告诉我们温度高，析出二氧化碳更多更快，即压强相同，温度越高二氧化碳的溶解度越小，D错误。
故选B。
2．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。
