SKF轴承型号详解
SKF轴承型号详解轴承的代号一个完整的SKF轴承型号是由基本代号加上一个或多个补充代号组成（也有些轴承可能不带任何补充代号）,就是我们称之为前缀和后缀。
SKF 轴承的外包装上会标出完整的轴承型号，即基本代号和补充代号，但由于制造的一些原因，有些情况下，在轴承上标注的型号可能是不完整的。
基本代号表示轴承的类型，尺寸和标准的设计，而补充代号表示轴承结构的一些变化（变型）和轴承组件的特殊性。
基本代号：23230补充代号：23230CC/W3323230（轴承类型）(0):双列角接触球轴承1：自动调心球轴承2：球面滚子轴承及球面滚子推力轴承3：圆锥滚子轴承4：双列深沟球轴承5：推力球轴承6：单列深沟球轴承7：单列角接触球轴承8：圆柱滚子推力轴承N：圆柱滚子轴承QJ:四点接触球轴承C：CARB圆环滚子轴承23230（宽度）在这里第二数字是代表宽度系列，根据不同的轴承类型，表示轴承的宽度或高度。
大部分的深沟球轴承在型号上不显示这个数字。
23230（外径）在这里第三个数字代表外径23230（内径）在这里最后两个数字代表的是轴承的内径。
最后两个数字乘以5就是内径d，单位为毫米。
但只适用于内径20mm到500mm的轴承。
当轴承的内径小于10mm或大于等于500mm时，在斜杠后的数字直接表示其内径的大小，单位为mm。
（有些较小的轴承会省略斜杠），例如：轴承623的内径为3mm，轴承618/8的内径为8mm，轴承240/500的内径为500mm。
当轴承的内径为10mm、12mm、15mm或17mm时，用以下代号表示：00=10mm、01=12mm、02=15mm和03=17mm。
最后给大家一个例子作为参考基本代号为22206是代表一个球面滚子轴承，宽度系列为2，外径系列也是2，内径为30mm。
SKF轴承型号前缀：IR-23232AR：球与保持架组件或滚子与保持架组件IR：径向轴承的内圈K：圆柱滚子与保持架推力组件K-：符合ABMA标准系列英制圆锥滚子轴承带滚子与保持架组件的内圈（圆锥内圈）或外圈（圆锥外圈）L：分离型轴承的内圈或外圈OR-：径向轴承的外圈R：除去内圈或外圈的分离轴承W：不锈钢深沟球轴承WF：外圈带法兰的不锈钢深沟球轴承WS：圆柱滚子推力轴承的轴圈GS——推力圆柱滚子，推力滚针轴承座圈。
轴承型号后缀汇总
推力/向心轴承 推力角接触 球轴承
H1… H2…
AS2/V B 2C
FA101
FA106 FA107
外球面球轴承
减小的安装尺寸公差H1，严格控制的公差 值
减小的安装尺寸公差H2，严格控制的公差 值 轴向和径向跳动公差减小50% 轴承外全的偏移面上带2个润滑油孔 带球面外圈的轴承 轴承两侧带挡板式防尘盖 耐高、低温的设计，工作温度范围-40度 至+180度 轴承经特殊噪音测试 轴承固定端带润滑油孔
钢质弹簧
塑料制弹簧 外径带滚花 冲压外圈滚针离合器带Corrotect防腐镀 密封圈G和GR系列适用工作温度从-20度到 +160度或线速度最高至16m/s 密封圈G和GR系列适用工作温度从-20度到 +140度或线速度最高至12m/s
实体黄铜保持架，滚动体引导
精度级别SP 精度等级UP
推力圆柱滚子轴承、推力圆 M 柱滚子和保持架组件、推力 圆柱轴承垫圈
K MB TVP A B E1 K K30 M MA MB S
T41A
T41D
TVPB TV ZW
AS1
GA08
RS TV ZW 2RS
C3
P5 RSR TV ZW 2RSR
-
KF R RR
FPM
HNBR
M
SP UP
圆锥孔 黄铜实体保持架 玻璃纤维增强尼龙窗式保持架 改进的内部结构 改进的内部结构 加强型设计 圆锥孔，锥度1:12 圆锥孔，锥度1:30 实体黄铜保持架，滚子引导 实体黄铜保持架，外圈引导 实体黄铜保持架，内圈引导 外圈带润滑槽和润滑孔 适合震动载荷，直径公差带变窄，内部径 向游隙C4 适合震动载荷，直径公差带变窄，内部径 向游隙C4，内孔具有薄铬层 玻璃纤维增强尼龙窗式保持架，内圈引导 玻璃纤维增强尼龙66保持架。 双列设计（适用于特定尺寸）
深沟球轴承基本知识
深沟球轴承基本知识一、深沟球轴承基本参数：深沟球轴承是滚动轴承中最为普通的一种类型。
基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。
深沟球轴承类型有单列和双列两种，深沟球结构还分密封和开式两种结构，开式是指轴承不带密封结构，密封型深沟球分为防尘密封和防油密封。
防尘密封盖材料为钢板冲压，只起到简单的防止灰尘进入轴承滚道。
防油型为接触式油封，能有效的阻止轴承内的润滑脂外溢。
单列深沟球轴承类型代号为6，双列深沟球轴承代号为4。
其结构简单，使用方便，是生产最普遍，应用最广泛的一类轴承。
二、深沟球轴承内径尺寸如何计算？轴承型号与内孔径是有关系的。
轴承外径需查手册。
一般需根据轴承内径及其它参数，查手册才能知道外径、宽度以及轴承的具体型号。
轴承内径的计算方法如下:1.内径在10mm以内的表示方法为62/9 斜杠后面为轴承内径尺寸9mm2.内径在10mm到20mm之间（不包括20mm) 基本代号为00 01 02 03 分别代表内径为10mm 12mm 15mm 17mm如 6201 后面两位数字为01就代表内径为12mm3.内径20mm到490mm之间用轴承代号的后两位乘以5 例如 6020后两位数字为20乘以5后内径尺寸为100mm4.内径大于490mm 也是用斜杠表示 62/1000 内径尺寸为1000mm三、常见深沟球轴承规格如下：四、深沟球轴承安装方法：1.方法一：压入配合轴承内圈与轴使紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压装在轴上，然后将轴连同轴承一起装入轴承座孔内，压装时在轴承内圈端面上，垫一软金属材料做的装配套管（铜或软钢），轴承外圈与轴承座孔紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径.如果轴承套圈与轴及座孔都是紧配合时，安装室内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时押紧轴承内圈和外圈的端面。
2.方法二：加热配合通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法.是一种常用和省力的安装方法.此法适于过盈量较大的轴承的安装，热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固.轴承外圈与轻金属制的轴承座紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。
深沟球轴承型号大全
深沟球轴承深沟球轴承介绍：深沟球轴承是滚动轴承中最为普通的一种类型。
基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。
深沟球轴承类型有单列和双列两种，单列深沟球轴承类型代号为6，双列深沟球轴承代号为4。
其结构简单，使用方便，是生产最普遍，应用最广泛的一类轴承。
深沟球轴承工作原理：深沟球轴承主要承受径向载荷，也可同时承受径向载荷和轴向载荷。
当其仅承受径向载荷时，接触角为零。
当深沟球轴承具有较大的径向游隙时，具有角接触轴承的性能，可承受较大的轴向载荷。
深沟球轴承的摩擦系数很小，极限转速也很高，特别是在轴向载荷很大的高速运转工况下，深沟球轴承比推力球轴承更有优越性。
深沟球轴承构造：深沟球轴承结构简单，与别的类型相比易于达到较高的制造精度，所以便于成系列大批量生产，制造成本也较低，使用极为普遍。
深沟球轴承除基本型外，还有各种变型结构，如：带防尘盖的深沟球轴承，带橡胶密封圈的深沟球轴承，有止动槽的深沟球轴承，有装球缺口的大载荷容量的深沟球轴承，双列深沟球轴承。
深沟球轴承类型：1、单列深沟球轴承2、带防尘盖的单列深沟球轴承3、带防尘盖、密封圈的单列深沟球轴承4、外圈上有止动槽及止动环的单列深沟球轴承5、有装球缺口的深沟球轴承6、双列深沟球轴承单列深沟球轴承型号、尺寸、规格参数介绍：基本尺寸mm基本额定负荷kN 疲劳负荷极限kN额定转速r/min质量型号d D B动态C静态C0Pu 参考转速极限转速kg31040,540,150,007130000800000,0015623 492,50,540,180,007140000850000,0007618/4 1140,7150,2320,010130000800000,0017619/4 1240,8060,280,012120000750000,0021604 1350,9360,290,012110000670000,0031624 1651,110,380,01695000600000,0054634 51130,6370,2250,011120000750000,0012618/5 1340,8840,340,014110000670000,0025619/5 1651,140,280,01695000600000,0050*625 1962,340,950,0480000500000,0090*635 6133,50,8840,3450,015110000670000,0020618/6 1551,240,4750,02100000630000,0039619/6 1962,340,950,0480000500000,0084*626 7143,50,9560,40,017100000630000,0022618/7 1751,480,560,02490000560000,0049619/7 1962,340,950,0485000530000,0075*607 2273,451,370,05770000450000,013*627 81641,330,570,02490000560000,0030618/8 1961,90,7350,03180000500000,0071619/8带装球缺口的单列深沟球轴承型号、尺寸、规格参数介绍：基本尺寸mm 基本额定负荷kN疲劳负荷极限kN额定转速r/min质量型号d D B 动态C静态C0Pu参考转速极限转速kg轴承开式25621722.915.60.6720000130000.24305 30621622.917.30.73520000120000.21206 721929.220.80.8818000110000.37306 35721729.722.80.96517000110000.31207 802139.128.5 1.21600100000.48307 40801833.626.5 1.121500095000.39208 902346.836 1.531400090000.64308 45851939.632.5 1.371400090000.442091002559.446.5 1.961300080000.88309 50902039.134.5 1.461300080000.5210 1102764.452 2.2110007000 1.15310 551002148.444 1.861200075000.66211 1202979.267 2.85100006700 1.5311 601102256.150 2.121100067000.85212 1303191.378 3.359500600 1.85312 651202360.558.5 2.5100006000 1.05213 1403310290 3.759005600 2.3313不锈钢深沟球轴承型号、尺寸、规格参数介绍：基本尺寸mm 基本额定负荷kN疲劳负荷极限kN额定转速r/min质量型号d D B动态C 静态C0Pu参考转速极限转速kg1310.0560.0170.000752400001500000.000036W618/1 25 1.50.1330.0450.002850001000000.00015W618/2 3630.1780.0570.00251700001100000.00035W637/3 1040.390.1290.0056130000800000.0016W623 49 2.50.4490.1730.0075140000850000.0007W618/41140.6050.2240.0098130000800000.0019W619/4 1240.6760.270.01212000750000.0024W640 1350.7930.280.012110000670000.0031W624 51130.540.2450.011120000750000.0012W618/5 1340.7410.3250.014110000670000.0023W619/5 1650.9230.3650.01695000600000.0050W625 613 3.50.7410.3350.015110000670000.0020W618/6 155 1.040.4550.02100000630000.0039W619/6 196 1.860.9150.0480000500000.0084W626 7175 1.240.540.02490000560000.0049W619/7 196 1.860.9150.0485000530000.0075W607 227 2.76 1.320.05770000450000.013W627 8164 1.120.550.02490000560000.0030W618/8 196 1.590.170.03180000500000.0071W619/8 227 2.76 1.320.05775000480000.012W608。
SKF轴承字母含义

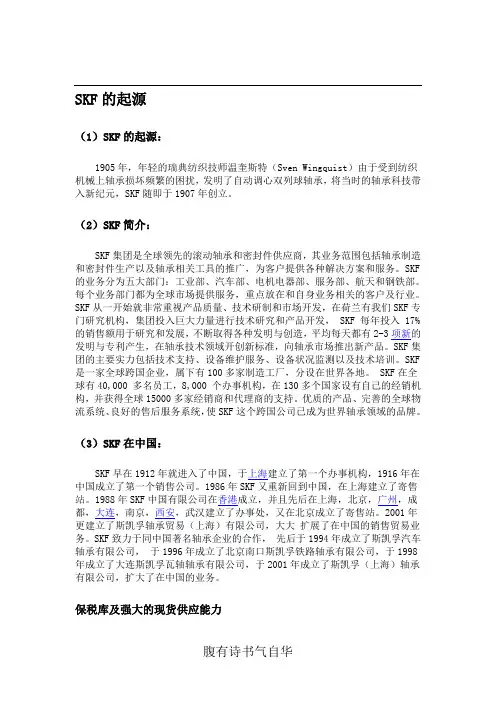

SKF的起源（1）SKF的起源：1905年，年轻的瑞典纺织技师温奎斯特（Sven Wingquist）由于受到纺织机械上轴承损坏频繁的困扰，发明了自动调心双列球轴承，将当时的轴承科技带入新纪元，SKF随即于1907年创立。
（2）SKF简介：SKF集团是全球领先的滚动轴承和密封件供应商，其业务范围包括轴承制造和密封件生产以及轴承相关工具的推广，为客户提供各种解决方案和服务。
SKF 的业务分为五大部门：工业部、汽车部、电机电器部、服务部、航天和钢铁部。
每个业务部门都为全球市场提供服务，重点放在和自身业务相关的客户及行业。
SKF从一开始就非常重视产品质量、技术研制和市场开发，在荷兰有我们SKF专门研究机构，集团投入巨大力量进行技术研究和产品开发， SKF 每年投入 17% 的销售额用于研究和发展，不断取得各种发明与创造，平均每天都有2-3项新的发明与专利产生，在轴承技术领域开创新标准，向轴承市场推出新产品。
SKF集团的主要实力包括技术支持、设备维护服务、设备状况监测以及技术培训。
SKF 是一家全球跨国企业，属下有100多家制造工厂，分设在世界各地。
SKF在全球有40,000 多名员工，8,000 个办事机构，在130多个国家设有自己的经销机构，并获得全球15000多家经销商和代理商的支持。
优质的产品、完善的全球物流系统、良好的售后服务系统，使SKF这个跨国公司已成为世界轴承领域的品牌。
（3）SKF在中国：SKF早在1912年就进入了中国，于上海建立了第一个办事机构，1916年在中国成立了第一个销售公司。
1986年SKF又重新回到中国，在上海建立了寄售站。
1988年SKF中国有限公司在香港成立，并且先后在上海，北京，广州，成都，大连，南京，西安，武汉建立了办事处，又在北京成立了寄售站。
2001年更建立了斯凯孚轴承贸易（上海）有限公司，大大扩展了在中国的销售贸易业务。
SKF致力于同中国著名轴承企业的合作，先后于1994年成立了斯凯孚汽车轴承有限公司，于1996年成立了北京南口斯凯孚铁路轴承有限公司，于1998年成立了大连斯凯孚瓦轴轴承有限公司，于2001年成立了斯凯孚（上海）轴承有限公司，扩大了在中国的业务。
SKF轴承后缀含义说明
瑞典SKF轴承后缀及详细说明：（1）内部设计A--接触角为30° .AC——接触角为25度。
B——接触角为40度。
CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙保持架。
双列角接触球轴承A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。
调心滚子轴承CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。
CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。
E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
（2）外部设计CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。
背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。
面对面或背靠背排列时，轴承内有一定的安装前预载荷。
GA——面对面，背靠背排列时，轴承内有较轻的预载荷。
GB——面对面，背靠背排列时，轴承内有中等预载荷。
GC——面对面，背靠背排列时，轴承内有较重的预载荷。
K ——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。
-2LS——轴承两面具有LS密封。
N ——轴承外圈上有止动槽。
NR——轴承外圈上有止动槽并有止动环。
N2——外圈倒角上有两个直径方向上相对的槽口。
德国Nilos-Ring 轴承密封系列技术参数
德国Nilos-Ring 轴承密封系列技术参数德国Nilos Ring尼罗斯公司简介德国Nilos Ring尼罗斯是生产提供高品质技术密封圈的企业。
德国Nilos Ring尼罗斯的设计和制造技术所打造的NILOS RING 系列产品能够在苛刻的条件下解决各种轴承的密封问题。
德国Nilos Ring尼罗斯轴承盖始创于德国，在欧洲应用比较广泛。
德国Nilos Ring尼罗斯也经常出现在一些进口设备上。
德国Nilos Ring尼罗斯主要用途是密封各式各样的轴承,也就是给轴承加盖，以避免轴承受灰尘以及一些化学产品的污染，用以延长机械寿命。
特点：NILOS环是解决密封问题的理想解决方案：坚固，低磨损的金属密封，适用于不良应用条件。
由于整体高度低，因此几乎可以用于任何现有结构中。
使用寿命大大增加。
即使是已经集成了密封件的高档轴承。
LST-L：对液体的相当大的密封效果。
紧缩超过60年。
在几乎所有领域：材料处理农业机械工程电动工具电动马达机械技术车载技术Nilos Ring产品介绍：一，Nilos-Ring AV系列的密封件是Nilos Ring密封环常用的版本之一。
它是作为标准版本可以使用高达6米/秒的圆周速度;订货时更高的圆周速度必须。
Nilos-Ring AV系列产品型号及特点：Nilos-Ring 6214 AV 外径：115.8mmNilos-Ring 6206 AV 外径：56.2mmNilos-Ring 6309 AV 外径：90.8 mmNilos-Ring 6311 AV 外径：108 mmNilos-Ring 6313 AV 外径：127.5 mmNilos-Ring 6314 AV 外径：137 mmNilos-Ring 1200 AV 外径：27.5mmNilos-Ring 1201 AV 外径：30mmNilos-Ring 1202 AV 外径：32.8mmNilos-Ring 1203 AV 外径：36.8 mmNilos-Ring 1204 AV 外径：41.9mmNilos-Ring 1205 AV 外径：47.8mmNilos-Ring 1206 AV 外径：56.2mmNilos-Ring 1207 AV 外径：64.8 mmNilos-Ring 1208 AV 外径：74.6 mmNilos-Ring 1209 AV 外径：77.8 mmNilos-Ring 1210 AV 外径：82.8 mmNilos-Ring 1211 AV 外径：93.5 mmNilos-Ring 1212 AV 外径：100.8 mm二，Nilos-Ring JV系列：在设计工作中，应尽可能使用密封内部滚柱轴承套圈的NILOS环类型。
轴承分类
轴承分类十几种，他们的用途分别有哪些？2018-07-02 18:52:08汽车轴承是机械设备中举足轻重的零部件。
它的主要功能是支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。
轴承按承载方向或公称接触角不同，分为：向心轴承、推力轴承。
按滚动体种类，分为：球轴承，滚子轴承。
按能否调心，分为：调心轴承，非调心轴承（刚性轴承）。
按滚动体的列数，分为：单列轴承，双列轴承，多列轴承。
按部件能否分离，分为：可分离轴承，不可分离轴承。
此外还有按结构形状和尺寸大小的分类。
本文主要分享13种常见轴承的特点、区别和对应的用途。
一、角接触球轴承套圈与球之间有接触角，标准的接触角为15°、30°和40°，接触角越大轴向负荷能力也越大，接触角越小则越有利于高速旋转，单列轴承可承受径向负荷与单向轴向负荷。
结构上为背面组合的两个单列角接触球轴承共用内圈与外圈，可承受径向负荷与双向轴向负荷。
主要用途：单列：机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴。
双列：油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械。
二、调心球轴承双排钢珠，外圈滚道为内球面型，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，圆锥孔轴承通过使用紧固件可方便地安装在轴上，主要承受径向载荷。
主要用途：木工机械、纺织机械传动轴、立式带座调心轴承。
三、调心滚子轴承该类轴承在球面滚道外圈与双滚道内圈之间装有球面滚子，按内部结构的不同，分为R、RH、RHA和SR四种型式，由于外圈滚道的圆弧中心与轴承中心一致，具有调心性能，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，可承受径向负荷与双向轴向负荷。
主要用途：造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。
四、推力调心滚子轴承该类轴承中球面滚子倾斜排列，由于座圈滚道面呈球面，具有调心性能，因此可允许轴有若干倾斜，轴向负荷能力非常大，在承受轴向负荷的同时还可承受若干径向负荷，使用时一般采用油润滑。
