市政排水管渠施工中管线交叉问题的处理
市政排水管道施工中管线交叉处理方案
市政排水管道施工中管线交叉的处理方案【摘要】作为城市建设和发展的关键基础设施，市政排水管道施工过程中质量控制十分重要。
但是受城市地下管线规划缺乏统一性、施工建设不同步等因素影响，市政排水管道施工中常出现管线交叉问题，造成城市管网功能无法有效实现。
本文就是在介绍我国市政排水管道施工中管线交叉现状及形成原因的基础上，对其造成的负面影响进行分析，同时根据不同管线交叉问题提出了相应的处理措施。
随着国民经济的快速发展，我国城市化进程不断加速，作为城市建设和发展的重要基础性设施，城市市政排水管道建设步伐日益加快。
但是，在新建市政排水管道建设和原有市政地下排水管线改建过程中，排水管线与其他诸如供电、供气以及有线电视等管道发生相互交叉情况，甚至造成高程冲突等问题，给市政排水管线的施工以及其功能实现造成了严重不利因素。
如何处理好市政排水管道市政中管线交叉问题的处理，已成为当前城市建设和发展所面临的焦点问题。
一、市政排水管道施工中管线交叉现状我国城市市政排水管道以重力流设计为基础，管道中雨、污水主要凭借管道上下游高度差进行排除，从而促进排水管道实现自清目的。
但是，在市政排水管道实际施工过程中，受市政其他专业管线交叉发生高程冲突影响，造成排水管道无法按照预期设计要求进行铺设施工，造成了严重的人力、物力、财力的浪费。
分析造成排水管线与市政其他专业管线交叉冲突原因，一方面是由于市政交叉管线设立施工不同步造成的，另一方面主要是由于城市规划缺乏合理性以及对市政地下管线监督管理不到位造成的。
对于旧城区和新城区来说，其出现排水管线与市政其他专业管线交叉冲突造成因素也不同，主要为[1]：（1）对于旧城区来说，在进行城市道路建设施工前，先对市政排水管线进行铺设，在市政地下管线整体上管线种类较少，以供电、有线电视以及电信管线几种为主，并且多以高空架线为主。
随着城市进程不断加速，城市人口数量日益增多，对城市公共事业管道诸如燃气管道、通信管道等提出了新的需求，这就要求铺设相应的市政地下管线。
市政排水管道交叉冲突的处理措施
本文结合了工程的实践经验，特别是针对市政的排水管道在施工的过程中常遇到的和别种类的管线之间交叉性的问题。本文分析了市政的管道在施工的过程中各管道相互交叉所发生原因，并介绍了几种对于处理市政的管道交叉相互冲突工程的措施，以此来确保排水的管道方面的水力条件，力争确保地下的管线不会受到损坏，这也是排水管道在进行工程施工的过程中不得不面临的棘手问题。
（二）由于大管径的供水管、多层多孔强，弱电管侵占排水的净空空间，使得排水管渠过水的能力就大为降低，那么位于管渠的底部管线就会造成上游的雍水，从而就加大水头的损失，使水流的速度非常缓慢，并且增加管渠淤积在堵塞几率。和污水以往的充满度相平与位于管渠的上部管线，平时或是在下雨满流的时候就会拦挂大量的塑料袋，废纸，树枝等其它一些飘浮的垃圾和油污，造成了使有限过水的断面进一步的缩窄。从一些整治水浸街的工程过程中的清疏管网掌握资料上来看，只要是发生水浸地段，其下游的排水管渠都不同程度的存在管线会直接穿越情况。
市政排水管道交叉冲突的处理措施
摘要：对应于城市排水管道改建的过程中，经常会不可避免的遇到排水管道和先行已经建成好的多项专业的管线或管道之间相互的交叉，而且会在高程发生一些冲突情况。那么按照目前的设计和施工规范的技术水平，我国排水管道现在已经基本上是按照重力流来设计。是完全的来依靠上下游水头差进行排除雨已经污水，来实现沟道的自清。但是如果在现场的施工中要是碰到和别的专业管线之间交叉而发生高程的冲突，那么受到工程的投资和起止点的标高所限，如果给想通过调整的排水管道设计埋深的办法来消除高程的冲突，其实施的可能性非常有限。由此，如何能够规范，合理，可行的处理这方面的问题，将是本文探讨的重点。
（三）排水管道的埋设在下，相互冲突的位置就位于排水管道的中心线之上，以及现状管道的管底之下情况。此类情况可通过来改变过水的断面方法解决，依据现场的情况，并通过水力的计算，把下面管道的过水断面将由原来的一个大圆形的断面来改变为两个比较小圆形的断面或者是一个矩形的断面，并使管道或者排水的方沟直接从现状的管道下方穿过，变断面两端各要砌筑检查井，用来清疏管道，保证排水的流畅。

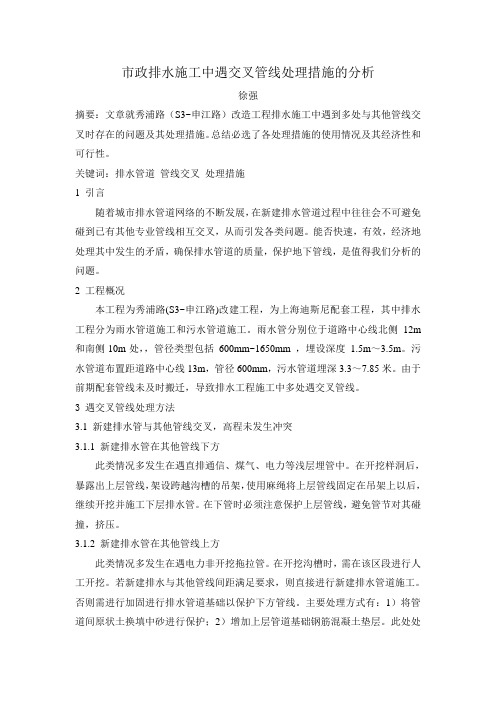

市政排水施工中遇交叉管线处理方法的分析
市政排水施工中遇交叉管线处理措施的分析徐强摘要：文章就秀浦路（S3~申江路）改造工程排水施工中遇到多处与其他管线交叉时存在的问题及其处理措施。
总结必选了各处理措施的使用情况及其经济性和可行性。
关键词：排水管道管线交叉处理措施1 引言随着城市排水管道网络的不断发展，在新建排水管道过程中往往会不可避免碰到已有其他专业管线相互交叉，从而引发各类问题。
能否快速，有效，经济地处理其中发生的矛盾，确保排水管道的质量，保护地下管线，是值得我们分析的问题。
2 工程概况本工程为秀浦路(S3~申江路)改建工程，为上海迪斯尼配套工程，其中排水工程分为雨水管道施工和污水管道施工。
雨水管分别位于道路中心线北侧12m 和南侧10m处，，管径类型包括600mm~1650mm ，埋设深度 1.5m～3.5m。
污水管道布置距道路中心线13m，管径600mm，污水管道埋深3.3～7.85米。
由于前期配套管线未及时搬迁，导致排水工程施工中多处遇交叉管线。
3 遇交叉管线处理方法3.1 新建排水管与其他管线交叉，高程未发生冲突3.1.1 新建排水管在其他管线下方此类情况多发生在遇直排通信、煤气、电力等浅层埋管中。
在开挖样洞后，暴露出上层管线，架设跨越沟槽的吊架，使用麻绳将上层管线固定在吊架上以后，继续开挖并施工下层排水管。
在下管时必须注意保护上层管线，避免管节对其碰撞，挤压。
3.1.2 新建排水管在其他管线上方此类情况多发生在遇电力非开挖拖拉管。
在开挖沟槽时，需在该区段进行人工开挖。
若新建排水与其他管线间距满足要求，则直接进行新建排水管道施工。
否则需进行加固进行排水管道基础以保护下方管线。
主要处理方式有：1）将管道间原状土换填中砂进行保护；2）增加上层管道基础钢筋混凝土垫层。
此处处理建议增加上层管道基础钢筋混凝土垫层的方法。
因为采用换填法会加深沟槽开挖深度，需严格控制回填中砂质量，步骤多，存在安全隐患。
而增加垫层其可操作性强，工艺简单，施工方便。
简要分析市政给排水管道交叉问题及其解决方法
简要分析市政给排水管道交叉问题及其解决方法在市政给排水施工中，经常遇到管道相互交叉、穿越道路、桥梁及河流等，避让建构筑物等问题，造成管道间、管道与构建筑物的相互避让协调施工，该怎么处理？排水管道与其他管线交叉冲突时的处理措施一、消除高程冲突在新建排水管道与其他管线（道）交叉并有高程冲突时，应按照规范要求，在投资、工期、管顶覆土深度、工作面大小允许的情况下，尽可能对其他管线（道）进行迁移或改线，在排水管道的上（下）经过，消除高程冲突，满足排水管道的施工空间要求。
同时，为今后市政管线建设中尽量避免高程冲突，提出以下几点建议：1）设计单位应尽量掌握工程施工范围内各种管线的实际埋设情况，并据此对排水管道进行合理的设计，并在施工过程中及时调整。
2）切实加强城市综合管线的规划工作，合理规划与分配地下空间，并严格按规划实施。
3）从体制入手，尽快改变各类管线建设条块分割各自为政的现状。
4)提前介入，做好施工前的协调工作。
完工时，及时将竣工资料归档保存。
二、技术处理对不能迁移的交叉管线进行必要的技术处理，特别是交叉并有高程冲突时不允许管线直接穿排水管道，否则将破坏排水管道的整体性与密闭性，影响管道的使用寿命，造成污水、雨水泄漏，污染地下水，影响路基的稳定性和降低排水管道的过水能力。
1、在对管道交叉进行必要的处理时，要尽量保证或改善排水管渠的水利条件，处理的基本原则是：1）应遵循设计，按设计图纸及有关规范进行施工。
2）管道交叉处理要尽量满足其最小净距。
3）有压管道让无压管。
4）雨水管道让污水管道。
5）支管避让干线管。
6）小口径管避让大口径管。
7）可弯曲管道让不可弯曲管道。
8）临时管道让永久管道。
9）尽可能减少开挖工作面和填挖土方量，降低造价，保证工期。
10）应联系有关管道（线）主管部门，取得同意和协助。
2、新建排水管道与其他管道（线）交叉，高程未发生冲突的处理措施如下：1）新建排水管道在下，其他管道在下，通常采用槽底砌砖墩的方法对上面管线进行保护。
市政排水管道施工中管线交叉处理办法
市政排水管道施工中管线交叉处理办法摘要：城市地下管线数量众多，纵横交错的分布在城市的地下空间，为城市居民提供着供热、供电、供水等服务。
所以在市政排水管道施工过程中，时常会遇到管线交叉问题，需要施工单位依据管线交叉的实际情况，准确选择处理办法。
因此，本文首先进行了交叉处理办法应用注意事项的分析，慎重考虑影响交叉处理效果的各项因素，并明确处理过程中的质量控制措施，以及针对交叉处理办法中的迁移处理、技术处理等办法进行了介绍，以期为实际的管线交叉处理提供参考与建议。
关键词：市政排水管道；管道施工；管线交叉；处理方法城市排水管道关系到城市居民的日常生活，然而在市政排水管道施工过程中，面临着复杂的地下管线。
城市地下管线主要包括了燃气管线、给排水管道、电力通信管线等，这些管线在城市地下纵横交错，在排水施工过程中很难避免管线交叉问题的出现，当施工中出现了交叉问题，则要采用有效的处理办法，以避免其他管线对排水管道施工的影响。
1.管线交叉处理时需要考虑与注意的事项1.1需进行综合性的考虑在城市排水管道施工中，当出现管线交叉问题后，在处理过程中需要进行综合性的考虑，一是交叉管线的材质与结构；二是管道的实际用途；三是交叉管线的净距标准，以及覆土厚度、回填土类型的要求等；三是施工现场的水文条件、地质条件等，并且还要考虑到市政排水管道施工的成本、施工进度等众多的问题。
而且还应重点关注处理过程中排水管道的施工质量，以及是否会在施工过程中对原有管道造成施工损坏等，这些问题都是管线交叉处理之前需要慎重考虑的事项，需在保证排水管道施工质量的基础上，防止冲突处理对原有的地下管线造成影响，且还需为排水管道后续维修提供便利。
1.2注意事项一是注意水力条件，在处理管线交叉问题时，一般选用的处理办法是将交叉处的排水管道变形，或者是在此处设置检查井，但是采用此种处理方案后，会造成不必要的水头损失。
需要在实际的处理过程中运用力学原理，在管道变形操作中，增加该处的过水断面，或者是在检查井中施工一个导流槽，从而达到提高排水管道水力条件的作用，尽可能的降低水头损失。

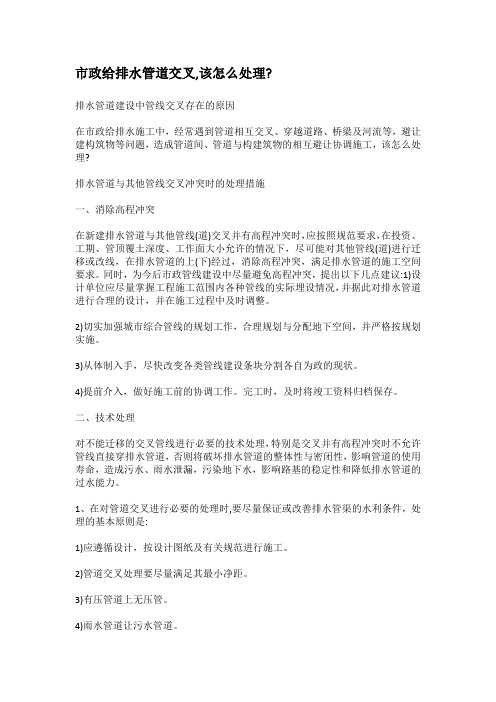

市政给排水管道交叉,该怎么处理
市政给排水管道交叉,该怎么处理?排水管道建设中管线交叉存在的原因在市政给排水施工中，经常遇到管道相互交叉、穿越道路、桥梁及河流等，避让建构筑物等问题，造成管道间、管道与构建筑物的相互避让协调施工，该怎么处理?排水管道与其他管线交叉冲突时的处理措施一、消除高程冲突在新建排水管道与其他管线(道)交叉并有高程冲突时，应按照规范要求，在投资、工期、管顶覆土深度、工作面大小允许的情况下，尽可能对其他管线(道)进行迁移或改线，在排水管道的上(下)经过，消除高程冲突，满足排水管道的施工空间要求。
同时，为今后市政管线建设中尽量避免高程冲突，提出以下几点建议:1)设计单位应尽量掌握工程施工范围内各种管线的实际埋设情况，并据此对排水管道进行合理的设计，并在施工过程中及时调整。
2)切实加强城市综合管线的规划工作，合理规划与分配地下空间，并严格按规划实施。
3)从体制入手，尽快改变各类管线建设条块分割各自为政的现状。
4)提前介入，做好施工前的协调工作。
完工时，及时将竣工资料归档保存。
二、技术处理对不能迁移的交叉管线进行必要的技术处理，特别是交叉并有高程冲突时不允许管线直接穿排水管道，否则将破坏排水管道的整体性与密闭性，影响管道的使用寿命，造成污水、雨水泄漏，污染地下水，影响路基的稳定性和降低排水管道的过水能力。
1、在对管道交叉进行必要的处理时,要尽量保证或改善排水管渠的水利条件，处理的基本原则是:1)应遵循设计，按设计图纸及有关规范进行施工。
2)管道交叉处理要尽量满足其最小净距。
3)有压管道上无压管。
4)雨水管道让污水管道。
5)支管避让干线管。
6)小小径管避让大口径管。
7)可弯曲管道让不可弯曲管道。
8)临时管道让永久管道。
9)尽可能减少开挖工作面和填挖土方量，降低造价，保证工期。
10)应联系有关管道(线)主管部门，取得同意和协助。
2、新建排水管道与其他管道(线)交叉，高程未发生冲突的处理措施如下:1)新建排水管道在下，其他管道在下，通常采用槽底砌砖墩的方法对上面管线进行保护。
排水管道建设中管线交叉解决方法
1．①方案三和方案四我觉得可以不保留大树，会影响视线，占空间和尺寸。
十字交叉口视线开阔比较重要，安全第一。
②十字交叉口处主车道应加宽比较好，毕竟大十字交通流量很大。
2．方案中展宽段和渐变段根据实际情况最好对称，比较美观。
3．第一种方案的展宽段长度和渐变段按第二种方案实行。
4．建议主车道宽度按第一种方案加宽，稍作改动。
有人问：”在市政给排水施工中，经常遇到管道相互交叉、穿越道路、桥梁及河流等，避让建构筑物等问题，造成管道间、管道与构建筑物的相互避让协调施工，该怎么处理？“这确实是排水管道工程施工中必须面对的一个较为棘手的问题。
排水管道建设中管线交叉存在的原因排水管道建设中管线交叉主要体现在排水管道与其他管线之间产生交叉冲突，通过分析这主要是由于两者建设的不同步，并且缺乏统一的规划和有力的监督管理所造成的。
以2010年开工的六合区雄州西路改造建设工程为例：施工过程中新建的雨、污排水管道与其他先期建设各类管线交叉点共有51处，其中有高程冲突26处，占51%。
交叉最严重的是在雄州西路与旭光路及朝天街的交叉路口，雨、污排水管道与由上至下分别排列的网通、电信、移动、有线电视、自来水、燃气等6类管线交叉，而且这几类管线挤占了大部分的过水断面，在对该处的管线迁移、改造处理时，耗费了大量的人力、物理和时间，改造的难度相当大。
排水管道与其他管线交叉冲突时的处理措施一、消除高程冲突在新建排水管道与其他管线（道）交叉并有高程冲突时，应按照规范要求，在投资、工期、管顶覆土深度、工作面大小允许的情况下，尽可能对其他管线（道）进行迁移或改线，在排水管道的上（下）经过，消除高程冲突，满足排水管道的施工空间要求。
同时，为今后市政管线建设中尽量避免高程冲突，提出以下几点建议：1) 设计单位应尽量掌握工程施工范围内各种管线的实际埋设情况，并据此对排水管道进行合理的设计，并在施工过程中及时调整。
2) 切实加强城市综合管线的规划工作，合理规划与分配地下空间，并严格按规划实施。
浅谈市政排水管道施工中管线的交叉处理
浅谈市政排水管道施工中管线的交叉处理摘要：由于规划不同步等因素，市政排水管道施工时容易出现管线交叉的现象，需结合实际情况，制定科学、合理的铺设计划，消除高程冲突。
在实际施工过程中，应严格遵循设计要求，按图纸施工，落实管道避让原则，尽可能保证水力条件，从而提高工程建设质量，通过一定保护措施，采用多孔法、暗渠法等方法，妥善解决管线之间的冲突。
关键词：市政排水管道；管线交叉；高程冲突引言：在市政排水管道改造或新建时，可能会出现管线交叉的情况，甚至会引起比较严重的高程冲突，直接影响管道的正常使用，留下安全质量隐患。
如何规避此类问题，改善管道水力条件，保护地下原有管线，是广为关注的问题。
总结管线交叉的原因，并分析了消除高程冲突的方法，探讨管线交叉的处理技术，便于为实际工作提供理论依据。
一、管线交叉存在的原因在市政排水管道施工过程中，可能会与其他管道出现交叉冲突，这主要和规划建设不统一、监督管理不到位等因素有关。
一般情况下，在城市最初的规划建设中，设计人员并未考虑城市未来的发展，并未进行科学、全面的规划，相关专业知识掌握情况也不理想。
然而，随着现代化进程加快，人们生活水平的不断提高，地下管线越来越多，比如供热管道、天然气管道等，这些管道并非在同一时间进行规划、铺设，因此出现管线交叉的可能性较高。
目前，政府在进行城市建设时，已经能够保持整体认识，结合未来发展方向，进行统一规划，但是在实际过程中管线交叉的问题仍比较常见。
这主要是由于管线铺设是城市建设中最后考虑的问题，尤其是新城区，容易受到资金等因素的影响，并非所有的基础设施均能够一次性建设到位，而是选择先建设主干道，再考虑管线铺设等其他问题的方法，这也给实际施工带来了一定不确定因素。
此外，部分施工单位为追求利益，存在赶工期、减少成本等现象，对于原有的排水管道，未执行相关规章制度，采用避让或其他方法处理，而是直接在原有的管道中通过，从而容易导致管线交叉，也在一定程度上留下安全质量隐患。
市政排水管道交叉冲突的处理措施
市政管道的布置就是设在市政道路上，机动车道与人行道的下面。所布置的次序一般就是由西向东的次序或者是由北向南的次序，给水管道，电信管道，燃气或热力的管道，污水管道，雨水管道，以及电力的管道。然而由于市政在道路上的规划方面红线的宽窄不一，一般是由几米至几十米的不等，那么要想在有限道路的断面内，依据管道最小水平、垂直的净距来要求布置的各种管道。就特别容易在竖向和平面的空间位置会发生一些相互干扰和冲突的现象。一般情况下，各种市政的管道都会有属于自己的一套专业的技术规范，从设计到施工，到验收工作，以及维修的养护工作，全部都是由每一个独立的专业单位来自行完成。在管道建设的时间上也不一定会都一致。所以在管道的施工过程中极易会出现管道相互交叉之间的冲突。以往一些比较早期的市政道路，在建设的过程中由于不能够很好的考虑到管道之间综合平衡的问题，已经进行的先施工管道会占据还未施工的管道断面上位置，这种现象在施工中随处可见，最后就会导致后进行施工管道往往就遇到了管道之间交叉且冲突的干扰。这样的问题在老城区市政的管道改造的施工工程里非常的常见和突出。
（四）雨水口连接的支管和现状市政的管道之间的冲突情况。雨水进水井和检查井间连接管将不会埋的很深，且线路将通过整个市政的通行车道。管道和管道相遇几率就较大，从而就出现了冲突，但如果出现了管道在深度上不够深状况，就要依据上述的方法解决问题。如果遇见的管道深度将是很明显，就要用钢筋砼的材料来作为保护套。形成外包的处理，那么管道就有了屏障，无论是对压力、剪力、温度、就都能够更好的适应，同时也有利管道的深浅变化，和现行管道之间交错开来。
（三）排水管道的管底之下情况。此类情况可通过来改变过水的断面方法解决，依据现场的情况，并通过水力的计算，把下面管道的过水断面将由原来的一个大圆形的断面来改变为两个比较小圆形的断面或者是一个矩形的断面，并使管道或者排水的方沟直接从现状的管道下方穿过，变断面两端各要砌筑检查井，用来清疏管道，保证排水的流畅。
关于市政排水管线交叉冲突问题处理的见解
市政 与 路 桥
关于市政排水管线交叉 冲突问题处理的见解
郑 伟 ’ 寿建挺 ｚ
（ 、 江城 建 设计 研 究 院有 限公 司 ， １浙 浙江 杭 州 ３ ００ ２ 浙江万科南都房地产有限公 司， １０ ０ 、 浙江 杭 州 ３ ００ ） １０ ０
摘 要： 这里所介绍 的管道 交叉冲 突处理方法是在＿ 程 实践 中的一些体会， Ｔ － 这些处理方法 目前在 管道施 工过程 中经常运用， 无不良反映 ， 谨供 大家作参考之 用。 关键 词 ： 政 管 线 ； 市 交叉 冲 突 ； 处理 措 施 ； 工 施
在对 管道交 叉进行 必要 的处理时 ， 循 以下 几点 原则 ： 应遵
１充分 考虑互相 交叉各 管道 的用途 、 材 、 结构 ， ） 管 管道 覆土 及最 小净距 要 求， 工作面大小 ， 回填土情况以及水文地质等情况， 同时又要考虑工期进度与 施工 成本控 制的要 求 。 ２施工质量方面既要保证下方管道的安全， ） 又要使上方管道不发生下沉 破坏 。 ３处理方法要经济简便， ） 且便于检修。 ４当排水管渠与其它管道交叉并发生高程冲突时， ） 要尽量保证或改善排 水管渠的水力条件。 处理的基本思路是 ： 遵循没计， 按设计图 纸及有关规范进行施工； 管道交 叉处理要尽量满足其最小御 巨有压管道让无压管； ； 支管避让干线管 ； 口径 小 管避让大 口径管； 可弯曲管道让不可弯曲管道； 临时管道让永久管道； 尽可能 减少开挖工作面和填挖土方量， 降低造价 ， 保证工期 ； 无论采用何种处理措 施， 均应联系有关管道（ 主管部门， 线） 取得同意和协助。 以下是市政排水管线施工过程中常见的几种交叉情况及其处理措施 ： １新建排水管线与现状管道（ ） ） 线 交叉（ 高程未发生冲突时） 。 痫 建排水管线在下， 现状管线在上。通常采用槽底砌砖墩的方法对上 方管线进行保护。 在开挖露出上面管线后， 设置跨越管槽的吊架 ， 将管线用铁 丝吊挂牢固后再继续开挖并施工下面的排水管线 。在下管时要特别注意安 全， 防止管节碰撞及压断管线。验槽合格后 ， ， 在槽底原状土上浇筑 １ｅ ０ ｍ厚 Ｃ０ ２ 混凝土基础， 基础每边尺寸较砖墩大 １５ 砖的强度不小于 ＭＵ ．， ２ｍｍ， ７ 水 ５ 泥砂浆标号不小于 Ｍ７ ， ５ 砖墩间距≯２３ 且不能少于两个 ， ～ ｍ， 在圆管两侧对 称砌筑。砖墩宽度应大于圆管外径（ 或管束总宽）０ｒ 以上。当砖墩高度在 理 。 ３ｅ ａ ２ ｍ以内时， 采用一砖墙（４ ｍ ， ２ ０ ｍ）高度＞ ｍ时， ３ 采用一砖半墙（６ ｍｍ）砖墩 ３５ 。 ３ ） 新建排水箱涵与其上 方管线交叉且高程未发生冲突时。 如果箱涵顶板 达足够强度后， 回填沟槽 ， 拆除吊架， 建议采用石屑按 ３ｅ 分层冲水振实回 及管线底部之间深度￣７ ｍｍ， ０ｒ ａ ＞ ０ 可在箱涵侧墙上砌筑砖墩支撑管线 ； 如果顶板 填。当上面管线较多 ， 且管径较大（ 如大管径的供水管 、 排水管 ）采用开槽施 与管线底部的深度＜ ０ ｍ， ， ７ ｒ 可直在顶板与管道之间用 Ｃ ０ ａ ２ 混凝土填实， 支承 工填挖土方过大， 对现状衡 酋 目 ＿ 保护有困难时 ， 宜采用顶管法施工排水管线。 角不小于 ９０ 并且其荷载不超过顶板的允许承载力。 ０， ｈ 新建排水管线在上 ， 现状管线在下时。若上下管道问距满足规范的最小净 ４新建排水箱涵与已有管线有高程冲突， ） 且管线迁移较困难。若高程冲 距要求 ， 且交叉处的槽底地基承载力达到设计要求 ， 可直接进行上面排水管 突较小 ， 可适当压低箱涵顶板 ， 或通过结构计算， 减薄顶板， 使管线能从顶板 基和管道的施工， 否则应选择以下方法之一以加固上面管道的基础， 保护下 上面通过。若高程冲突较大， 管线不得不从箱涵 内穿越时， 应将该段渠箱加 面管道（ 不受破坏。 线） 一是换填法 ， 将上下管道（ ） 线 之间原状土全部挖除 ， 换 宽， 同时在穿越处箱涵底设沉泥槽和检查井口， 便于维护管理。 填中砂振实后再施工 Ｅ 面管道基础； 二是在上层排水管道的管基下面增设钢 ５新建管线与已建排水箱涵交叉。 ） 新建管线在埋设时经常会碰到一种情 筋混凝土保护垫层。 况： 已建箱涵的盖板同时也是路面， 从箱涵上面经过已没有任何可能。 此时一 需要特别说明的是， 根据规范要求， 供水管、 燃气管 、 原则上不宦在排水 是可采用顶管法、 水平定向钻进法等从箱涵底经过； 二是将原多排管线改为 以尽可能小的横截面从箱涵盖板底部加套管后通过。 管下面交叉， 因此 ， 『｛可时， 在条 牛午 应尽可能对供水 、 燃气管进行迁移， 在排水 单排管线， 管道上方经过 ， 当从上方经过时其覆土厚度不能满足规范要求时， 应对供水 、 结语： 以上几种处理措施 ， 可根据施工现场的客观条件灵活加以组合使 在条件许可的 隋 况下， 应按照管线交叉 处理的原则优先考虑管线的迁移。 燃气管采用取加套管和路面加钢筋网保护等措施； 当受客观条件所限确不能 用 ， 迁移的， 应对上面的排水管予以加固， 固长度不小于供水管外径加 ４ 同 实践证明， 加 ｍ， 在最不利的情况下， 对交叉点采取适当的 处理措施， 能够有效地改 时排水管接口与交叉点不应重叠。 善管内的水力条件， 保证排水管线的过水能力。 综上所述 ， 无论采用哪种方法处理管线交叉冲突问题， 其必须要确保交 ２新建排水管线与现状管道（ 交叉（ ） 线） 高程发生冲突时 ） 。 在新建 排水管 线与其 它管道 （ ） 叉并有 高程 冲突时 ， 线 交 首先 应按照 规范 叉处的各种管道能正常使用 ， 运行安全可靠 ， 及 日 以 后养护维修的要求 ， 确保 要求 ， 在投资、 工期、 管顶覆土厚度、 面大小允许的隋况下， 工作 尽可能对其它 交叉处的各种管道能满足规范规定的各种要求。 管道（ ） 线 进行迁移， 在排水管的上（ 方经过， 下） 消除高程冲突。 迁移存在困难 参 考文 献 的， 参考处理以下几种方法：检查井法 ： ａ 即将排水管线在有其它管线穿越的 ｌｌ １姜向红， １ 周慕忠． 地铁枢纽站多个出口施工时的市政管线不搬迁保护技术 位置断开， 以检查井相连， 井内砌导流槽或沉泥槽以保证其水力条件， 同时防 叨． 建筑施 工 ，０ ７２ （ １：４ －５ ． ２ ０ ，９ １ ）８９ ８０ 止淤积 ， 便于管道清疏养护 ， 其它管线则加套管保护后按原高程从井内穿过。 ｆｌ 月梅城 市施 工 中地下 管线 的保护 ． ２刘 市政技 术 ，０ ５２ （ ） ３ －３ ． ２ ０ ，３４ ： ５２ ６ ２
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
市政排水管渠施工中管线交叉问题的处理
摘要：随着生产生活水平的不断提高，人们对城市
的基础设施建设提出了更高的要求。
排水管渠是城市基础设施建设中的重要的组成部分，因此我们要提高排水管渠的建设。
在排水管渠整体的施工建设中，管线交叉问题是最容易出现的。
本文根据笔者多年的施工经验，通过分析管线交叉问题的影响，来探究其解决的措施，希望给有关人员以有益的借鉴。
关键词：排水管渠；施工；管线交叉；问题与措施在城市
的基础设施建设中，任何一个环节出现问题，都
会影响整体的效果，尤其是排水管渠这样重要的工程。
所以施工人员一定要仔细处理各种问题，尤其是针对常见的管线交叉的问题。
接下来笔者就对排水管渠施工中的管线交叉出现的问题、缘由以及解决措施进行简单的概述。
、排水管渠出现管线交叉的历史与现实原因
排水管线之所以会出现管线交叉的问题，有很多的原
因，总体上讲可以分为历史原因与现实原因。
1、历史原因。
由于在最初的城市建设中，设计人员并
没有对城市进行统一规划，也缺乏相应的城市建设的专业知识，没有考虑到未来城市建设的发展，所以在设计时只按照
当时的城市环境进行规划。
随着人们物质生活水平的不断提高，各种线路应运而生，比如移动电话、水电、电视等，还有很多的管道需要进行入地掩埋，最常见的就是天然气管道、供热管道。
这样，由于排水管渠与这些新兴的管线并不是同一时期建设起来，所以就非常容易出现管线交叉的问题。
2、现实原因。
虽然目前我们对城市建设已经有了整体
的认识，能够做出统一的规划，但在实际操作中依然会出现管线交叉的问题。
由于在城市整体建设中，往往都是最后考虑管线的问题，尤其是在新城区的建设中，因为资金等各方面的因素，导致很多的基础设施建设不能一次性完成，首先都会将主干道建好，然后再考虑排水管渠等问题，这样在后期的建设中就出现了很多不确定的因素。
再加之，有些施工单位在施工的过程中，为了节约成本或者赶工期，在碰到原有的排水管渠时，不是选择避让或者采用其他合适的方法，直接从管渠里通过。
这不仅对管渠造成直接的影响，也为后期出现的隐患埋下了伏笔。
、管线不合理交叉的消极影响
因为在城市建设中，很多的管线不经允许直接插进排水
管渠里，这样不仅对管渠自身造成消极影响，而且也影响其他管线正常的使用发挥。
有哪些消极影响呢？接下来笔者就做简单的概述。
1、管线直接插入排水管渠，最直接的就是影响了管渠
的封闭性，所以经常会出现漏水，天长日久，污水渗透到地，影响地下水的水质，这样也威胁了居民的身体健康。
2、由于大管径供水管，多层多孔的弱、强电管束侵占
了排水净空，使排水管渠的过水能力大为降低。
3、影响排水管渠的日常维护。
排水管渠的日常维护就
出现了很大的问题，尤其是在疏通这方面。
在疏通的过程中，由于管线的阻碍，使垃圾等无法疏通下去，这就非常容易导致管渠的阻塞，对市民的（生产）生活造成很大的不便，所以维护人员为了完成疏通的任务就要增加成本，这无形中又增加了市政财政的压力。
4、排水管渠受到影响是一定的，但如果对管线没有做
好合理的防护，管线本身就会存在很大的隐忧，一旦问题出现，将会给市民的人身财产安全造成很大损失。
、排水管渠施工中出现管线交叉时的处理方法
在市政排水管渠施工中不可避免的会出现管线交叉的
问题，我们要全面的看待这个问题，管线交叉如果能够处理好，就有很多的优势。
那么在施工中出现管线交叉应该如何处理呢？接下来笔者就具体的谈谈处理的方法：
1、首先应遵循设计，按设计图纸及有关规范进行施工；
2、管道交叉处理要尽量满足其最小净距；
3、有压管道让
无压管；
4、支管避让干线管；
5、小口径管避让大口径管；
6、可弯曲管道让不可弯曲管道；
7、临时管道让永久管道；
8、尽可能减少开挖工作面和填挖土方量，降低造价，
保证工期；
9、无论采用何种处理措施，均应联系有关管道（线）
主管部门，取得同意和协助。
四、排水管渠施工常见的几种交叉情况及其处理参考办
法。
1、新建排水圆管与其它管道交叉，高程未发生冲突
1.1新建排水圆管在下，其它管线在上。
通常采用槽底砌砖墩的方法对上面管线进行保护。
在开
挖露出上面管线后，设置跨越管槽的吊架，将管线用铁丝吊挂牢固后再继续开挖并施工下面的排水圆管。
在下管时要特别注意安全，防止管节碰撞及压断管线。
1.2新建排水圆管在上，其它管线在下时（这种情况较
为少见，但实际施工中仍有碰到）。
若上下管道间距满足规范的最小净距要求，且交叉处的槽底地基承载力达到设计要求，可直接进行上面排水管基和管道的施工，否则应选择以
方法之一以加固上面管道的基础，保护下面管道（线）不受破坏。
一是换填法，将上下管道（线）之间原状土全部挖
除，换填中砂振实后再施工上面管道基础；二是在上层排水管道的管基下面增设钢筋混凝土保护垫层。
2、新建排水圆管与其它管道（线）交叉，高程发生冲
在新建排水圆管与其它管道（线）交叉并有高程冲突时，首先应按照规范要求，在投资、工期、管顶覆土厚度、工作面大小（市政工程施工必须要考虑对城市交通的影响，开挖面往往有限）允许的情况下，尽可能对其它管道（线）进行迁移，在排水管的上（下）方经过，消除高程冲突。
迁移存在困难的，参考处理以下几种方法：
2.1 检查井法：即将排水圆管在有其它管线穿越的位置
断开，以检查井相连，井内砌导流槽或沉泥槽以保证其水力条件，同时防止淤积，便于管道清疏养护，其它管线则加套管保护后按原高程从井内穿过。
检查井应视管线的宽度、收口高度的不同砌成圆形或矩形。
2.2双孔或多孔替代法：采用两孔或多孔较小管径的圆
管替代原设计圆管，可维持原设计高程不变，通过降低管顶标高，保证管线从上面通过。
2.3暗方渠替代法：通过水力计算，将原设计圆管改为
过水能力相当的暗方渠，通过压低暗方渠顶板和加宽横截面来解决高程冲突。
五、结语
由上文可知，市政排水管渠在城市建设中有着举足轻重
的地位，做好排水管渠在施工中的各种工作，是保证排水管渠顺利进行、投入使用的前提。
如果能够在建设中避免管线交叉的问题，将会减少很多的麻烦与损失。
只有前期将各个环节都处理好了，才不会在后期使用中出现其他的问题。
本文是依据笔者多年的施工经验总结出来的，希望能够给有关的技术人员以合理的参考。
参考文献 [1] 张延斌 . 浅谈市政排水管道施工中管线交叉
处理措
施[J].科技资讯.2010 (25)
[2] 郑伟，寿建挺 . 关于市政排水管线交叉冲突问题处理的见解 [J]. 民营科技 . 2010(04)
[3] 陈雅娟，朱炳林 . 城市道路地下管线交叉冲突问题的探讨 [J]. 工程建设 . 2007( 04)。
