兰州一中2020-2021学年高二上学期期末考试 物理试题(含答案)
兰州一中2020-2021-1学期期末考试试题高二物理说明：本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分100分，考试时间100分钟。
答案写在答题卡上，交卷时只交答题卡。
第Ⅰ卷 （选择题 共48分）一．选择题（本题共12小题,每小题4分,共48分。
其中1～8小题为单选题, 9～12小题为多选题）1．关于磁场的说法正确的是（ ）A ．小磁针静止时N 极所指的方向就是该处磁感应强度的方向B ．电流元在磁场中某位置受到的磁场力为零，则该位置的磁感应强度一定为零C ．因地磁场影响，在进行奥斯特实验时，通电导线东西放置时实验现象最明显D ．导体在磁场中做切割磁感线运动时产生动生电动势，其本质是导体中的自由电荷受到洛仑兹力作用，通过洛仑兹力对自由电荷做功实现能量的转化2．如图所示为一速度选择器，内有一磁感应强度为B ，方向垂直纸面向外的匀强磁场，一束粒子流以速度v 水平射入，为使粒子流经磁场时不偏转（不计重力），则磁场区域内必须同时存在一个匀强电场，关于该电场场强大小和方向的说法中，正确的是（ ）A ．大小为 ，粒子带正电时，方向向上B ．大小为 ，粒子带负电时，方向向上C ．大小为Bv ，方向向上，与粒子带何种电荷无关D ．大小为Bv ，方向向下，与粒子带何种电荷无关3．如图所示是某校首届中学生创意物理实验设计展评活动中获得一等奖的作品《小熊荡秋千》。
两根彼此靠近且相互绝缘的金属棒C 、D 固定在铁架台上，C 、D 的两端用柔软的细导线吊了两个铜线圈P 、Q （Q 上粘有一张小熊的图片），并组成一闭合回路，两个磁性很强的条形磁铁如图放置，当用手左右摆动线圈P 时，线圈Q 也会跟着摆动，仿佛小熊在荡秋千。
关于此作品，以下说法正确的是（ ）A ．P 向右摆动的过程中，P 中的电流方向为逆时针方向（从右向左看）B ．P 向右摆动的过程中，Q 也会向右摆动C ．P 向右摆动的过程中，Q 会向左摆动D ．若用手左右摆动Q ，P 会始终保持静止4．如图所示，一根有质量的金属棒MN ，两端用细软导线连接后悬挂于a 、b 两点．棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M 流向N ，此时悬线上有拉力，为了使拉力等于零，可以（ ）A ．适当减小磁感应强度B ．使磁场反向C ．适当增大电流强度D ．使电流反向5．如图所示，两平行光滑金属导轨CD 、EF 间距为L ，与电动势为E0的电源相连，质量为m 、电阻为R 的金属棒ab 垂直于导轨放置构成闭合回路，回路平面与水平面成θ角，回路其余电阻不计，重力加速度为g 。
为使ab 静止，需在空间施加的匀强磁场磁感应强度的最小值及其方向分别为（ ）A ．，水平向右 B ． θ ，垂直于回路平面向下 C ．θ ，竖直向下 D ． θ ，垂直于回路平面向上6．如图所示，在半径为R 的圆形区域内存在垂直于向里的匀强磁场，磁感应强度为B ，圆外无磁场一根长为2R 的导体杆ab 水平放置，a 端处在圆形磁场的边界，现使杆绕a 端以角速度为ω逆时针匀速旋转180°，在旋转过程中（ ）A ．b 端的电势始终高于a 端B ．ab 杆电动势最大值E ＝ BR 2ω C ．当杆旋转θ＝30°时，ab 杆电动势E ＝ BR 2ω D ．当杆旋转θ＝120°时，ab 间电势差U ab =BR 2ω7．如图甲所示，绝缘水平桌面上放置着一硬质金属线框，空间存在与桌面垂直、大小随时间按如图乙所示变化的匀强磁场，t ＝0时刻磁场方向垂直于桌面向下，虚线MN 为磁场边界。
在t ＝0到t ＝t 2的时间内金属线框始终静止，则线框所受的摩擦力（以向右为正方向）随时间的变化图线正确的是（ ）8．均匀导线制成的单匝正方形闭合线框abcd ，边长L ＝20cm ，线框电阻R ＝2.0Ω，将其置于磁感应强度B ＝0.10T 的有界水平匀强磁场上方h ＝5.0m 处，如图所示，线框由静止自由下落，线框平面始终与磁场方向垂直，且ab 边始终与磁场的水平边界平行。
取重力加速度g＝10m/s 2，不计空气阻力，当ab 边刚进入磁场时，下列说法正确的是（ ）A ．感应电动势大小为2VB ．线框ab 两点间的电压是0.15VC ．ab 边受到的安培力方向竖直向上、大小为0.2ND ．线框全部进入磁场的过程中，通过导线横截面的电荷量为0.2C9．在同一匀强磁场中，α粒子（ ）和质子（ ）做匀速圆周运动，若它们的动量大小相等，则α粒子和质子（ ）A ．运动半径之比是2：1B ．运动周期之比是2：1C ．运动速度大小之比是4：1D ．受到的洛伦兹力之比是1：210．如图所示，abcd 为水平放置的平行“匸”形光滑金属导轨，间距为l ，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B ，导轨电阻不计。
已知金属杆MN 倾斜放置，与导轨成θ角，单位长度的电阻为r ，保持金属杆以速度v 沿平行于cd 的方向滑动（金属杆滑动过程中与导轨接触良好）。
则下列说法中正确的是（ ）A ．电路中感应电动势的大小为BlvB ．电路中感应电流的大小为 θC ．金属杆所受安培力的大小为θ D ．金属杆的热功率为θ11．如图所示，垂直纸面向里的匀强磁场分布在边长为L 的等边三角形ABC 内，D 是AB 边的中点，一群A B CD相同的带负电的粒子仅在磁场力作用下，从D 点沿纸面以平行于BC 边方向、大小不同的速率射入三角形内，不考虑粒子间的相互作用力，已知粒子在磁场中运动的周期为T ，则下列说法中正确的是（ ）A ．粒子垂直BC 边射出时，半径R 等于 LB ．速度小的粒子一定比速度大的粒子在磁场中运动时间长C ．粒子可能从AB 边射出，且在磁场中运动时间为 TD ．粒子可能从C 点射出，且在磁场中运动的时间为 T 12．如图所示，已知一带电小球在光滑绝缘的水平面上从静止开始经电压U 加速后，水平进入互相垂直的匀强电场E 和匀强磁场B 的复合场中(E 、g 和B 已知)，小球在此空间的竖直面内做匀速圆周运动，则下列说法正确的是( )A ．小球带负电B ．小球做匀速圆周运动过程中机械能保持不变C ．小球做匀速圆周运动过程中周期T ＝ πE BgD ．若电压U 增大，则小球做匀速圆周运动的周期变大第Ⅱ卷（非选择题共52分）二、实验题(本题包括2小题，共14分 )13．(6分)为了测量某根金属丝的电阻率，需要测量金属丝的直径D ，电阻R 。
某同学进行如下几步测量：（1）直径测量：该同学把金属丝放于螺旋测微器两测量杆间，测量结果如图，由图可知该金属丝的直径D ＝ mm 。
（2）某同学先用多用电表粗测其电阻，用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的 档位（选填“×100”或“×1”），然后进行 ，再次测量电阻丝的阻值，其表盘及指针所指位置如图2所示，则此段电阻丝的电阻为______Ω（结果保留2位有效数字）。
14．(8分)用电流表和电压表测干电池的电动势和内电阻提供的器材如下：A ．电流表A(0～3A ，内阻约为0. Ω)B ．电压表V(0～3V ，内阻约为 kΩ)C ．滑动变阻器R 1(0～50Ω，2A)D ．滑动变阻器R 2(0～200Ω，0.2A)E ．干电池两节，开关及导线若干（1）实验中滑动变阻器选________(选填“R 1”或“R 2”)；（2）下面是某同学连接成的测量电路，闭合开关S 前老师检查发现图中标示的①、②、③条接线中有一处错误，错误的连线是____(选填“①”或“②”或“③”)；（3）该同学正确连线后，测得6组电流I 和电压U 的值，并描点如图乙所示，请你按照这些实验值作出U －I 图线，由此图线所得的每节干电池电动势E ＝________V ，每节干电池的内阻r ＝________Ω。
(保留3位有效数字)三、计算题(本题共4小题,共38分。
要有必要的文字说明、受力分析和解题步骤,有数值计算的要注明单位。
)15．(6分)如图所示，一个有三条边的正方形水平固定导线框PMNQ和半径为a的半圆环构成一个闭合回路，已知半圆环中磁感应强度随时间按B＝B0+kt（k＞0）变化，磁场方向垂直纸面向里，导线框和半圆环单位长度的电阻均为r，求：（1）QN两点电势差的大小；（2）整个电路中产生的热功率。
16．(10分)如图所示，两根足够长的平行光滑金属导轨MN、PQ相距L＝1m，上端连接一个阻值R＝ Ω的电阻，导轨平面与水平面夹角α＝37°，长为L的金属棒ab垂直于MN、PQ放置在导轨上，且始终与导轨接触良好，整个装置处在垂直于导轨平面向上的匀强磁场中。
已知金属棒ab的质量为m＝0.5kg，阻值r＝ Ω，磁场的磁感应强度B＝1T，重力加速度g＝10m/s2，导轨电阻不计。
金属棒ab从静止开始运动，若金属棒下滑距离为s＝20m时速度恰达到最大（sin37°＝0.6，cos37°＝0.8）。
求：（1）金属棒达到的最大速度；（2）金属棒由静止开始下滑位移为s的过程中，金属棒上产生的焦耳热。
17．(10分)如图所示在y＞0的空间中存在匀强电场，场强沿y轴负方向；在y＜0的空间中，存在匀强磁场，磁场方向垂直xoy平面（纸面）向外。
一电量为q、质量为m的带正电的运动粒子，经过y轴上y＝h 处的点P1时速率为v0，方向沿x轴正方向；然后经过x轴上x＝2h处的P2点进入磁场，并经过y轴上y＝﹣2h处的P3点。
不计重力。
求：（1）电场强度的大小；（2）粒子到达P2时速度的大小和方向；（3）磁感应强度的大小。
18．(12分)如图，在竖直的xOy平面内有一个半径为R的圆形区域与x轴相切于O点，在圆形区域外（包括圆形边界）的空间存在垂直纸面向外的匀强磁场，xOy平面内有沿y轴负方向的匀强电场。
现从坐标原点O以速率v向第一象限内的不同方向发射相同的带电小球，小球的质量为m、电荷量为﹣q（q＞0），所有小球均在磁场中做匀速圆周运动，且都能沿平行于x轴的方向进入圆形区域并再次通过O点，不计小球间的相互作用，重力加速度为g，求：（l）匀强电场的电场强度大小；（2）匀强磁场的磁感应强度大小；（3）沿与x轴正向成60°角发射的小球从开始运动到再次通过O点经历的时间。
说明：本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分100分，考试时间100分钟。
答案写在答题卡上，交卷时只交答题卡。
一．选择题（本大题共12小题,每小题4分,共48分。
其中1～8小题为单选题, 9～12小题为多选题）二、实验题(本题包括2小题，共14分 )13．(6分)（1）D ＝1.680～1.682mm （2分）。
2020-2021学年高二上学期期末考试物理试卷(解析版)
2020-2021学年高二上学期期末考试物理试卷一、单选题（本大题共8小题，共32.0分）1.下列关于电场强度和磁感应强度的定义的说法中正确的是（）A. 静电场中某点的电场强度的方向为该处点电荷所受静电力的方向B. 磁场中某点的磁感应强度的方向为该处电流元所受安培力的方向C. 由E=Fq可知，电场中某点的电场强度大小为处于该点的试探电荷所受的静电力F与电荷量q的比值D. 由B=FILsinθ可知，磁场中某点的磁感应强度大小为处于该点的电流元所受的安培力F与电流元IL 的比值2.两个相同的带电金属小球（可视为点电荷）相互排斥，电荷量之比为1：5，相距为r，两者相互接触后再放回原来的位置上，则它们间的库仑力为原来的（）A.45B. 95C. 25D. 3653.如图所示为某款华为手机的锂电池，电动势为3.6V，其物理意义是（）A. 电池正负极之间的电压为3.6VB. 电路中每通过1C的电荷，电池将3.6J的化学能转化为电能C. 电路中每通过1C的电荷，电池向外电路输送3.6J的能量D. 电池每秒钟提供3.6J的能量4.如图所示，水平向右的匀强磁场中有一根垂直于磁场的导线，两端通过两根软金属丝连接到电源上，金属丝上端固定。
当导线中通以垂直于纸面向里的电流后，则关于导线和金属丝的下述说法正确的是（）A.导线停留在原位置，金属丝拉力增大B.导线停留在原位置，金属丝拉力减小C. 导线往右偏，金属丝拉力减小D. 导线往左偏，金属丝拉力增大5.如图所示为一速度选择器，两极板P、Q之间存在电场强度为E的匀强电场和磁感应强度为B的匀强磁场，一束粒子流（重力不计）以速度v从a沿直线运动到b，则下列说法中正确的是（）A. 粒子的速度一定等于EBB. 粒子的速度一定等于BEC. 粒子一定带正电D. 粒子一定带负电6.在研究微型电动机的性能时，应用如图所示的实验电路。
当调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50A和2.0V．重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.00A和24.0V．不计温度变化对电动机电阻带来的影响，则关于这台电动机正常运转时的下列说法中，正确的是（）A. 电阻为12ΩB. 消耗的电功率为144WC. 输出功率为32WD. 发热功率为48W7.质谱仪是一种测定带电粒子质量或分析同位素的重要设备，它的构造原理如图示。
甘肃省兰州高二上学期期末考试物理(理)试题_有答案
RU兰州一中1学期期末考试试题高二物理（理科）第Ⅰ卷（选择题，共40分）说明：本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。
满分100分，考试时间100分钟，答案写在答题卡上，交卷时只交答题卡。
一、选择题：（本题共10小题，每小题4分，共40分。
其中1-6题为单项选择题，7-10为多项选择题。
） 1．关于闭合电路欧姆定律，下列叙述中正确的是 A ．r I IR E +=适用于所有电路 B ．rR EI +=仅适用于外电路是纯电阻电路 C ．内外U U E +=只适用于纯电阻电路 D ．电的电动势数值上等于电两极间的电压2．将一根电阻丝接在某恒定电压的电两端，电流做功的功率为P 。
若将金属丝均匀的拉长为原的两倍后再接入原的电路中，则它的功率为A ．4PB ．0.25PC ．16PD ．0.125P3．如图所示，电路中的电阻R =10Ω，电动机的线圈电阻r =1Ω，加在电路两端的电压U =100V ，已知电流表的读数为30A ，则通过电动机的电流为A ．100AB ．30AC ．20AD ．10A4．如图，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A ，A 与螺线管垂直，A 导线中的电流方向垂直纸面向里，开关S 闭合，A 受到通电螺线管的作用力的方向是 A ．水平向左 B ．水平向右C ．竖直向下D ．竖直向上5．如图所示，一根通有电流I 的直铜棒MN ，用导线挂在磁感应强度为B的匀强磁场中，此时两根悬线处于张紧状态，下列哪项措施可使悬线中的张力为零 A ．适当减小电流I B ．使电流反向并适当增大 C ．适当增大磁感应强度B D ．使磁感应强度B 反向并适当增大6．如图所示，带电平行板中匀强电场E 的方向竖直向上，匀强磁场B的方向水平（垂直纸面向里）。
某带电小球从光滑绝缘轨道上的A点自由滑下，经过轨道端点P 进入板间后恰好沿水平方向做直线运动。
现使小球从较低的B 点开始滑下，经P 点进入板间，则小球在板间运动的过程中 A ．电场力不做功 B ．机械能保持不变 C ．所受的电场力将会增大 D ．所受的磁场力将会增大7．如图所示的电路中，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P 向左移动，则 A ．电容器中的电场强度将增大 B ．电容器上的电荷量将减少 C ．电容器的电容将减小 D ．液滴将向下运动8．在如图甲所示的电路中，电电动势为3.0 V ，内阻不计，L 1、L 2、L 3为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。

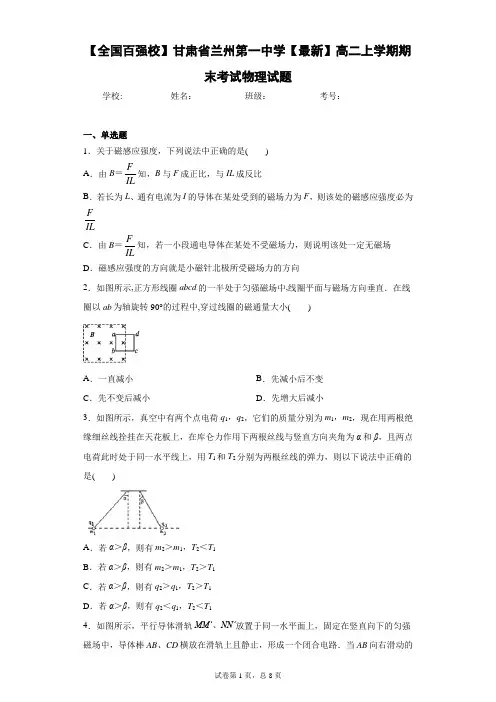

甘肃省兰州第一中学2020-2021学年高二上学期期末考试物理试题含答案解析
【全国百强校】甘肃省兰州第一中学【最新】高二上学期期末考试物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于磁感应强度，下列说法中正确的是( )A．由B＝FIL知，B与F成正比，与IL成反比B．若长为L、通有电流为I的导体在某处受到的磁场力为F，则该处的磁感应强度必为FILC．由B＝FIL知，若一小段通电导体在某处不受磁场力，则说明该处一定无磁场D．磁感应强度的方向就是小磁针北极所受磁场力的方向2．如图所示,正方形线圈abcd的一半处于匀强磁场中,线圈平面与磁场方向垂直．在线圈以ab为轴旋转90°的过程中,穿过线圈的磁通量大小( )A．一直减小B．先减小后不变C．先不变后减小D．先增大后减小3．如图所示，真空中有两个点电荷q1，q2，它们的质量分别为m1，m2，现在用两根绝缘细丝线拴挂在天花板上，在库仑力作用下两根丝线与竖直方向夹角为α和β，且两点电荷此时处于同一水平线上，用T1和T2分别为两根丝线的弹力，则以下说法中正确的是( )A．若α＞β，则有m2＞m1，T2＜T1B．若α＞β，则有m2＞m1，T2＞T1C．若α＞β，则有q2＞q1，T2＞T1D．若α＞β，则有q2＜q1，T2＜T14．如图所示，平行导体滑轨MM’、NN’放置于同一水平面上，固定在竖直向下的匀强磁场中，导体棒AB、CD横放在滑轨上且静止，形成一个闭合电路．当AB向右滑动的瞬间，电路中感应电流的方向及CD受到的安培力方向分别为（）A．电流方向沿ABCD，安培力方向向右B．电流方向沿ADCB，安培力方向向右C．电流方向沿ABCD，安培力方向向左D．电流方向沿ADCB，安培力方向向左5．额定电压都是110 V，额定功率P L1＝100 W，P L2＝40 W的电灯两盏，若接在电压是220 V的电路上，使两盏电灯均能正常发光，且电路中消耗功率最小的电路是()A．B．C．D．6．1957年，科学家首先提出了两类超导体的概念，一类称为I型超导体，主要是金属超导体，另一类称为II型超导体（载流子为电子），主要是合金和陶瓷超导体。

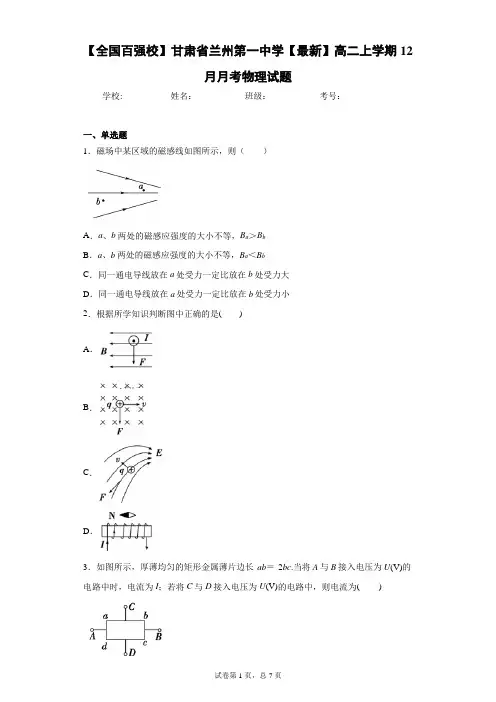

甘肃省兰州第一中学2020-2021学年高二上学期12月月考物理试题含答案解析
【全国百强校】甘肃省兰州第一中学【最新】高二上学期12月月考物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．磁场中某区域的磁感线如图所示，则（）A．a、b两处的磁感应强度的大小不等，B a＞B bB．a、b两处的磁感应强度的大小不等，B a＜B bC．同一通电导线放在a处受力一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小2．根据所学知识判断图中正确的是( )A．B．C．D．3．如图所示，厚薄均匀的矩形金属薄片边长ab＝2bc.当将A与B接入电压为U(V)的电路中时，电流为I；若将C与D接入电压为U(V)的电路中，则电流为()A．4I B．2I C．12I D．14I4．如图为三根通电平行直导线的断面图，若它们的电流大小都相同，且AB AC AD==，则A点的磁感应强度的方向是（）A．垂直纸面指向纸外B．垂直纸面指向纸里C．沿纸面由A指向B D．沿纸面由A指向D5．如图所示，质量m＝0.5 kg的通电导体棒在安培力作用下静止在倾角为37°、宽度L ＝1 m的光滑绝缘框架上，磁场方向垂直于框架平面向下(磁场仅存在于绝缘框架内)．右侧回路中，电源的电动势E＝8 V、内阻r＝1 Ω，额定功率为8 W、额定电压为4 V的电动机M正常工作．取sin 37°＝0.6，cos 37°＝0.8，重力加速度大小g＝10 m/s2，则磁场的磁感应强度大小为()A．2 T B．1.73 T C．1.5 T D．1 T6．如右图所示，因线路故障，按通K时，灯L1 和L2均不亮，用电压表测得U ab=0，U bc=4V，U cd=0．由此可知断路处为( )A．灯L1B．灯L2C．变阻器D．不能确定7．如图所示，三个完全相同的半圆形光滑轨道竖直放置，分别处在真空、匀强磁场和匀强电场中，轨道两端在同一高度上，三个相同的带正电小球同时从轨道左端最高点由静止开始沿轨道运动，P、M、N分别为轨道的最低点，如图所示，则下列有关判断正确的是( )A．小球第一次到达轨道最低点的速度关系v p＝v M>v NB．小球第一次到达轨道最低点时对轨道的压力关系F P＝F M>F NC．小球从开始运动到第一次到达轨道最低点所用的时间关系t P<t M<t ND．三个小球到达轨道右端的高度都不相同，但都能回到原来的出发点位置8．1922年英国物理学家阿斯顿因质谱仪的发明、同位素和质谱的研究荣获了诺贝尔化学奖．若速度相同的同一束粒子由左端射入质谱仪后的运动轨迹如图所示，则下列相关说法中正确的是（）A．该束带电粒子带负电B．速度选择器的p1极板带负电C．在B2磁场中运动半径越大的粒子，比荷q越小mD．在B2磁场中运动半径越大的粒子，质量越大二、多选题9．如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个电阻箱R组成的，下列说法正确的是( )A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小10．如图所示，一条形磁铁放在水平桌面上，在其左上方固定一根与磁铁垂直的长直导线，当导线中通以图示方向的电流时( )A ．磁铁对桌面的压力增大B ．磁铁对桌面的压力减小C ．磁铁受到向右的摩擦力作用D ．磁铁受到向左的摩擦力作用11．南极考察队队员在地球南极附近．．．．．．．用弹簧秤竖直悬挂一未通电螺线管，如图所示，下列说法正确的是（ ）A ．若将a 端接电源正极，b 端接电源负极，则弹簧秤示数将减小B ．若将a 端接电源正极，b 端接电源负极，则弹簧秤示数将增大C ．若将b 端接电源正极，a 端接电源负极，则弹簧秤示数将增大D ．不论螺线管通电情况如何，弹簧秤示数均不变12．如图，电路中定值电阻阻值R 大于电源内阻阻值r ．将滑动变阻器滑片向下滑动，理想电压表123V V V 、、示数变化量的绝对值分别为123V V V ∆∆∆、、，理想电流表A 示数变化量的绝对值I ∆，则A ．A 的示数增大B ．2V 的示数增大C ．3V ∆与I ∆的比值大于rD ．1V ∆大于2V ∆三、实验题 13．某兴趣小组利用图所示电路测定一组干电池的内阻r 和一待测电阻的阻值R x 。

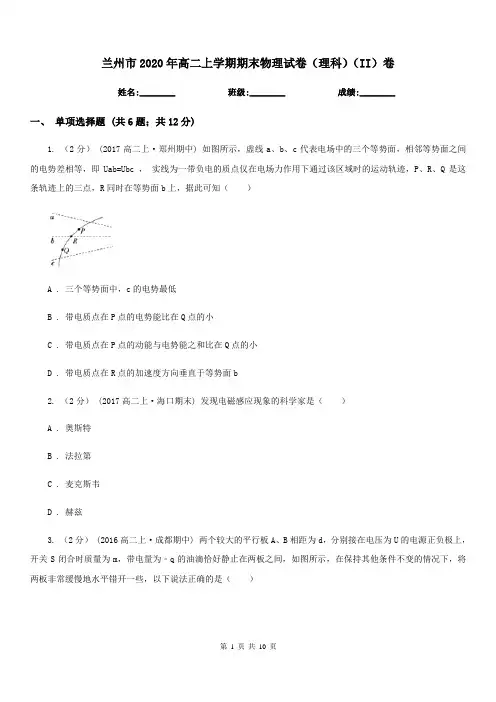

兰州市2020年高二上学期期末物理试卷(理科)(II)卷
兰州市2020年高二上学期期末物理试卷（理科）（II）卷姓名:________ 班级:________ 成绩:________一、单项选择题 (共6题；共12分)1. （2分） (2017高二上·郑州期中) 如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即Uab=Ubc ，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，R同时在等势面b上，据此可知（）A . 三个等势面中，c的电势最低B . 带电质点在P点的电势能比在Q点的小C . 带电质点在P点的动能与电势能之和比在Q点的小D . 带电质点在R点的加速度方向垂直于等势面b2. （2分） (2017高二上·海口期末) 发现电磁感应现象的科学家是（）A . 奥斯特B . 法拉第C . 麦克斯韦D . 赫兹3. （2分） (2016高二上·成都期中) 两个较大的平行板A、B相距为d，分别接在电压为U的电源正负极上，开关S闭合时质量为m，带电量为﹣q的油滴恰好静止在两板之间，如图所示，在保持其他条件不变的情况下，将两板非常缓慢地水平错开一些，以下说法正确的是（）A . 油滴将向上运动，电流计中的电流从b流向aB . 油滴将下运动，电流计中的电流从a流向bC . 油滴静止不动，电流计中的电流从a流向bD . 油滴静止不动，电流计中无电流流过4. （2分） (2017高二上·嘉峪关期末) 在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，（电压表和电流表均视为理想）下列结论正确的是（）A . 灯泡L变亮B . 电源的输出功率变小C . 电流表读数变大D . 电容器C上电荷量减小5. （2分）医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度.电磁血流计由一对电极a 和b以及一对磁极N和S构成，磁极间的磁场是均匀的.使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示.由于血液中的正负离子随血流一起在磁场中运动，电极a、b之间会有微小电势差.在达到平衡时，血管内部的电场可看做是匀强电场，血液中的离子所受的电场力和磁场力的合力为零．在某次监测中，两触点间的距离为3.00mm，血管壁的厚度可忽略，两触点间的电势差为160 pV，磁感应强度的大小0.040T.则血流的速度的近似值和电极a、b的正负为（）A . 1.3m/s，a负、b正B . 2.7m/s，a 正、b负C . 1.3m/s，a 正、b负D . 2.7m/s，a 负、b正6. （2分） (2017高二上·惠州期末) 如下图所示的均匀磁场中，已经标出了电流I和磁场B以及磁场对电流作用力F三者其方向，其中错误的是（）A .B .C .D .二、多项选择题 (共4题；共10分)7. （3分） (2017高二上·遵义期末) 如图（a），直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v﹣t图线如图（b）所示，设a、b两点的电势分别为φa、φb ，场强大小分别为Ea、Eb ，粒子在a、b两点的电势能分别为Wa、Wb ，不计重力，则有（）A . φa＞φbB . Ea＞EbC . Ea＜EbD . Wa＞Wb8. （2分）下列关于位移（矢量）和温度（标量）的说法中，正确的是（）A . 两个运动物体的位移大小均为30 m，则这两个位移一定相同B . 做直线运动的两物体的位移x甲=3 m，x乙=﹣5 m，则x甲＞x乙C . 温度计读数有正也有负，其正、负号表示方向D . 温度计读数的正、负号表示温度的高低，不能表示方向9. （3分） (2017高二上·张家口期末) 两根相距为L的足够长的金属直角导轨如图所示放置，它们各有一部分在同一水平面内，另一部分垂直于水平面．质量均为m的金属细杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为2R．整个装置处于磁感应强度大小为B，方向竖直向上的匀强磁场中．当ab杆在平行于水平导轨的拉力F作用下以速度v1沿导轨匀速运动时，cd杆也正好以速度v2向下匀速运动．重力加速度为g．下列说法中正确的是（）A . ab杆所受拉力F的大小为+μmgB . cd杆所受摩擦力为零C . 回路中的电流强度为D . μ与v1大小的关系为μ=10. （2分） (2017高二上·黑龙江期末) 如图所示，为电视机显像管的偏转线圈示意图，圆心黑点表示电子枪射出的电子，它的方向由纸内指向纸外，当偏转线圈通以图示方向的电流时，电子束应（）A . 向左偏转B . 向上偏转C . 不偏转D . 向下偏转三、实验题 (共3题；共12分)11. （3分）如图所示，是把量程为0~10mA的电流表改装成欧姆表的结构示意图，其中电池电动势E=1.5V。
兰州市2020年高二上学期物理期末考试试卷(I)卷
兰州市2020年高二上学期物理期末考试试卷（I）卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共28分)1. （2分） (2016高二上·上海期中) 在物理学的发展历程中，许多杰出的物理学家作出了巨大的贡献，首次提出利用电场线来描述电场的物理学家是（）A . 法拉第B . 库仑C . 安培D . 奥斯特2. （2分） (2017高二上·宾阳期末) 如图所示，直线A为某电源的U﹣I图线，曲线B为某小灯泡的U﹣I 图线，用该电源和小灯泡组成闭合电路时，电源的输出功率和电源的总功率分别是（）A . 4 W，8 WB . 2 W，4 WC . 4 W，6 WD . 2 W，3 W3. （2分） (2018高二下·龙陵期中) 电磁感应现象揭示了电和磁之间的内在联系，根据电磁感应现象，人们发明了许多电器设备．下列用电器中，没有利用电磁感应原理的是（）A . 动圈式话筒B . 安全检查门C . 磁带录音机D . 白炽灯泡4. （2分） (2017高二上·博野期中) 在真空室中，有垂直于纸面向里的匀强磁场，三个质子1、2和3分别以大小相等、方向如图所示的初速度v1、v2和v3 ，经过平板MN上的小孔O射入匀强磁场，这三个质子打到平板MN上的位置到小孔O的距离分别是s1、s2和s3 ，则有（）A . s1＞s2＞s3B . s1＜s2＜s3C . s1=s3＞s2D . s1=s3＜s25. （2分） (2017高二下·临猗期末) 如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块（）A . 在P和Q中都做自由落体运动B . 在两个下落过程中的机械能都守恒C . 在P中的下落时间比在Q中的长D . 落至底部时在P中的速度比在Q中的大6. （2分） (2017高二下·巴音郭楞期中) 如图所示，电路中的A、B是两个完全相同的灯泡，L是一个自感系数很大、电阻可忽略的自感线圈，C是电容很大的电容器．当开关S断开与闭合时，A、B灯泡发光情况是（）A . S刚闭合后，A灯亮一下又逐渐变暗，B灯逐渐变亮B . S刚闭合后，B灯亮一下又逐渐变暗，A灯逐渐变亮C . S闭合足够长时间后，A灯泡和B灯泡一样亮D . S闭合足够长时间后再断开，B灯立即熄灭，A灯逐渐熄灭7. （2分）理想变压器如图所示，副线圈接有三个灯泡，原线圈与一个灯泡串联在交流电源上，若四个灯泡完全相同且都正常发光，则电源两端的电压U1与灯泡两端的电压U2之比为（）A . 1∶1B . 2∶1C . 3∶1D . 4∶18. （3分） (2018高二下·博兴期中) 通过一闭合线圈的磁通量为，随时间t的变化规律如图所示，下列说法中正确的是（）A . 0～0.3s内线圈中的电动势在均匀增加B . 第0.6s末线圈中的感应电动势大小是4VC . 第0.9s末线圈中的瞬时电动势比0.2s末的大D . 第0.2s末和0.4s末的瞬时电动势的方向相同9. （3分）关于中性面，下列说法正确的是（）A . 中性面就是穿过线圈的磁通量为零的面B . 中性面就是线圈中磁通量变化率为零的面C . 线圈过中性面时，电流方向必改变D . 线圈过中性面时，感应电动势为零10. （3分） (2016高二上·成都期中) 如图是根据某次实验记录数据画出的U﹣I图象，下列关于这个图象的说法中正确的是（）A . 纵轴截距表示待测电源的电动势，即E=3.0 VB . 横轴截距表示短路电流，即I短=0.6 AC . 根据r= ，计算出待测电源内电阻为5ΩD . 根据r=| |，计算出待测电源内电阻为1Ω11. （2分）有一台使用交流电的电冰箱上标有额定电压为“220V”的字样，这“220V”是指（）A . 交流电电压的瞬时值B . 交流电电压的最大值C . 交流电电压的平均值D . 交流电电压的有效值12. （3分）如图甲所示，正六边形导线框abcdef放在匀强磁场中静止不动，磁场方向与线框平面垂直，磁感应强度B随时间t的变化关系如图乙所示．t＝0时刻，磁感应强度B的方向垂直纸面向里，设产生的感应电流以顺时针方向为正、竖直边cd所受安培力的方向以水平向左为正．则下面关于感应电流i和cd边所受安培力F随时间t变化的图象正确的是（）A .B .C .D .二、填空题 (共1题；共4分)13. （4分） (2017高二上·成都期中) 如图甲所示为一个灯泡两端的电压与通过的电流的关系曲线，参考这根曲线回答下列问题（不计电流表和电池的内阻）．（1）若把三个这样的灯泡串联后，接到电动势为12V的电源上，则流过灯泡的电流为________A，每个灯泡的电阻为________Ω．（2）如图乙所示，将两个这样的灯泡并联后再与10Ω的定值电阻串联，接在电动势为8V的电源上，求通过电流表的电流为________A，各灯泡的电阻值为________Ω．三、计算题） (共4题；共45分)14. （10分）如图所示，两根足够长的固定的平行金属导轨位于同一水平面内，两导轨间的距离为L ，导轨上面横放着两根导体棒ab和cd ，构成矩形回路，两根导体棒的质量皆为m ，电阻皆为R ，回路中其余部分的电阻可不计。
2020-2021学年甘肃兰州第一中学高二上期期末考试物理卷(解析版).doc
2020-2021学年甘肃兰州第一中学高二上期期末考试物理卷（解析版）姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1. （知识点：共点力的平衡,磁场对电流的作用）如图所示，PQ和MN为水平、平行放置的金属导轨，相距1m，导体棒ab垂直导轨跨放在导轨上，棒的质量m=0.2㎏，棒的中点用细绳经滑轮与物体相连，物体质量M=0.3㎏，棒与导轨间的动摩擦因数=0.5，匀强磁场的磁感应强度B=2T，方向竖直向下，为了使物体匀速上升，则应在棒中通入多大的电流？电流方向如何？（取g=10m/s2）【答案】2A；电流方向从a到b。
【解析】试题分析：对金属棒ab进行受力分析，安培力水平向左，根据平衡条件可得：而F安=BIL；联立可解得：I=2A；由左手定则可知，电流方向从a到b。
考点：物体的平衡；安培力；左手定则.如图所示，在xOy坐标系的y轴右侧有垂直于纸面向里的匀强磁场，磁感应强度为B，在第四象限还有沿x 轴负方向的匀强电场，y轴上有一点P，坐标已知为(0，L)，一电荷量为q、质量为m的带负电的粒子从P 点以某一大小未知的速度沿与y轴正方向夹角为30°的方向垂直射入磁场，已知粒子能够进入第四象限，并且在其中恰好做匀速直线运动。
不计粒子所受的重力，求：若用C挡，是测电压，读数为32.2V考点：万用表的使用.要把动能和速度方向都相同的质子和α粒子分离开，则A．用电场和磁场都可以B．用电场和磁场都不行C．只能用电场而不能用磁场D．只能用磁场而不能用电场【答案】C【解析】评卷人得分试题分析：设偏转电场的宽度为d，则在电场中偏转时有：沿电场方向，质子和α粒子动能相同，而质子和α粒子的电量不等，所以L相同时，即偏转距离不等，所以可以区分；而在偏转磁场中，，因为质子和α粒子的动能相同，而质子的质量数是1，电荷数也是1，α粒子质量数是4，电荷数是2，也相同，故在磁场中的半径也相同，故不能分开；选项C 正确。
解析甘肃省兰州一中2020┄2021学年高二上学期期末物理试卷
2020┄2021学年甘肃省兰州一中高二(上）期末物理试卷一、选择题（本题共12小题,每小题4分，共４８分.其中第１~８题为单项选择题,每题只有一个选项符合题目要求；第9~12题为多项选择题,每题有多项符合题目要求,全部选对的得４分,选对但不全的得2分，有选错的得0分.）１.一台电动机,额定电压是１00V，电阻是1Ω．正常工作时，通过的电流为5A,则电动机因发热损失的功率为（）A．500 WﻩB．25 ＷC.1０00 ＷＤ.475 W2.用控制变量法,可以研究影响平行板电容器电容的因素.设两极板正对面积为S,极板间的距离为d，静电计指针偏角为θ.实验中，极板所带电荷量不变,若（)A．保持S不变,增大d，则θ变大 B.保持S不变，增大d,则θ变小Ｃ.保持d不变，增大S，则θ变小D．保持d不变，减小Ｓ，则θ变小3.某电池当外电路断开时的路端电压为3Ｖ，接上8Ω的负载电阻后其路端电压降为2．４V,则可以判定该电池的电动势Ｅ和内电阻r为( )A.E=2.４V,r=1ΩB.Ｅ=３．0 Ｖ,r=２ΩC.E=2.4 V,r=2ΩD．E=３.0 V,r=1Ω4．如图电路中,当滑动变阻器滑动键P向下移动时,则（)Ａ.Ａ灯变亮、B灯变亮、Ｃ灯变亮B．A灯变亮、Ｂ灯变亮、Ｃ灯变暗C．A灯变亮、B灯变暗、C灯变暗D．A灯变亮、B灯变暗、C灯变亮5.Ｐ、Q两电荷的电场线分布如图所示，c、ｄ为电场中的两点.一个离子从ａ运动到ｂ（不计重力),轨迹如图所示．则下列判断正确的是（)Ａ．Q带正电Ｂ．c点电势低于ｄ点电势C．离子在运动过程中受到Ｐ的吸引D.离子从a到ｂ，电场力做正功6．如图所示,在竖直向上的匀强磁场中水平放置着一根长直导线,电流方向垂直纸面向外，a、b、c、ｄ是以直导线为圆心的同一圆周上的四点,在这四点中( )A.a、ｂ两点磁感应强度相同ﻩB.c、d两点磁感应强度相同C.a点磁感应强度最大 D．b点磁感应强度最大７.圆形区域内有垂直于纸面的匀强磁场,三个质量和电荷量都相同的带电粒子a、b、c,以不同的速率沿着AO方向对准圆心O射入磁场，其运动轨迹如图所示.若带电粒子只受磁场力的作用，则下列说法正确的是( )A．a粒子速率最大B．c粒子速率最小C.a粒子在磁场中运动的时间最长D.它们做圆周运动的周期Tａ＜T b<Tｃ８.某一电源的路端电压与电流的关系和电阻R1、R２的电压与电流的关系如图所示．用此电源和电阻R1、Ｒ2组成电路．R1、R2可以同时接入电路，也可以单独接入电路．为使电源输出功率最大，可采用的接法是( )A．将R1、R2串联后接到电源两端B.将R1、R2并联后接到电源两端C.将R1单独接到电源两端D．将R2单独接到电源两端9.图甲是回旋加速器的工作原理图．Ｄ1和D2是两个中空的半圆金属盒,它们之间有一定的电势差，A处的粒子源产生的带电粒子,在两盒之间被电场加速．两半圆盒处于与盒面垂直的匀强磁场中,所以粒子在半圆盒中做匀速圆周运动.若带电粒子在磁场中运动的动能Ek随时间ｔ的变化规律如图乙所示，不计带电粒子在电场中的加速时间,不考虑由相对论效应带来的影响，下列判断正确的是( ）A．在Ｅk﹣t图中应有t n+1﹣tｎ=tｎ﹣t n﹣1B.在E k﹣ｔ图中应有tｎ＋１﹣t n＜ｔｎ﹣t n﹣１C.在E k﹣t图中应有Ｅn+1﹣E n=E n﹣E n﹣1D.在Eｋ﹣ｔ图中应有E n+1﹣E n<Ｅn﹣E n﹣110．如图所示,质量为m、长为Ｌ的直导线用两绝缘细线悬挂于O、O′，并处于匀强磁场中,当导线中通以沿x正方向的电流I,且导线保持静止时，悬线与竖直方向夹角为θ．则磁感应强度方向和大小可能为( )A.ｚ正向,tan θﻩＢ．y负向，C.ｚ负向,ｔan θﻩＤ．沿悬线向下，sｉｎθ１１．两个电荷量分别为q和﹣q的带电粒子分别以速度Ｖa和V b沿射入匀强磁场,两粒子的入射方向与磁场边界的夹角分别为30°和６0°,磁场宽度为d，两粒子同时由Ａ点出发，同时到达B点,如图所示,则（）A.a粒子带负电,b粒子带正电Ｂ．两粒子的轨道半径之比R a：R b=:1C．两粒子的质量之比m a：mｂ=1:2Ｄ.两粒子的速度之比Vａ：Vｂ＝1:2１2.在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时,四个理想电表的示数都发生变化，电表的示数分别用Ｉ、U1、U2和U３表示,电表示数变化量的大小分别用△I、△U１、△U2和△Ｕ3表示,下列比值错误的是（）A.不变,不变B．变大，变大C.变大,不变ﻩD．变大，不变二、实验题(本题共2小题，共１８分）１3．两位同学在实验室利用如图(a)所示的电路测定定值电阻R0，电源的电动势Ｅ和内电阻ｒ,调节滑动变阻器的滑动触头Ｐ向某一方向移动时,一个同学记录了电流表和A和电压表V1的测量数据，另一同学记录的是电流表和A和电压表V2的测量数据．并根据数据描绘了如图（b)所示的两条U﹣I直线，回答下列问题：（１）根据甲乙两同学描绘的直线,可知A.甲同学是根据电压表Ｖ１和电流表A的数据Ｂ．甲同学是根据电压表V２和电流表A的数据C．乙同学是根据电压表Ｖ1和电流表Ａ的数据D．乙同学是根据电压表V２和电流表Ａ的数据(2)根据图(b),可求出可以求出定值电阻Ｒ0= Ω，电源电动势Ｅ= V，内电阻r= Ω．（保留２位有效数字)14．某同学要测量一由新材料制成的粗细均匀的圆柱形导体的电阻率ρ．步骤如下：(1）用2０分度的游标卡尺测量其长度如图甲所示,由图可知其长度为ｃｍ;（2)用螺旋测微器测量其直径如图乙所示，由图可知其直径为mm；（３)用多用电表的电阻“×1０”挡,按正确的操作步骤测此圆柱形导体的电阻，表盘的示数如图丙所示，则该电阻的阻值约为Ω．(4）该同学想用伏安法更精确地测量其电阻R,现有的器材及其代号和规格如下:待测圆柱形导体电阻Ｒ电流表A1（量程０～4ｍA,内阻约5０Ω)电流表A2(量程0~１0mA，内阻约３0Ω）电压表V1(量程０～3V，内阻约1０kΩ)电压表V2（量程0~15V，内阻约２5kΩ）直流电Ｅ(电动势4V，内阻不计）滑动变阻器R1（阻值范围0～15Ω,额定电流2．0Ａ)滑动变阻器R2(阻值范围0～2kΩ,额定电流0．5A）开关S,导线若干．为减小实验误差，要求测得多组数据进行分析，请在虚线框中画出合理的测量电路图，并标明所用器材的代号.三、计算题(本题共3小题，共３4分）15.水平面上有电阻不计的U形导轨ＮMＰQ，它们之间的宽度为Ｌ，M和P之间接入电动势为E的电源(不计内阻）.现垂直于导轨搁一根质量为ｍ,电阻为R的金属棒ab,并加一个范围较大的匀强磁场,磁感应强度大小为B，方向与水平面夹角为θ且指向右斜上方,如图所示，问：（1)当ab棒静止时,受到的支持力和摩擦力各为多少?（２)若B的大小和方向均能改变,则要使aｂ棒所受支持力为零,B的大小至少为多少?此时B 的方向如何？１６.如图所示，一个内壁光滑绝缘的环形细圆筒轨道竖直放置,环的半径为R,圆心O与Ａ端在同一竖直线上,在OA连线的右侧有一竖直向上的电场强度E=的匀强电场和垂直纸面向里的匀强磁场．现有一个质量为m、电荷量为+ｑ的小球（可视为质点)从圆筒的C端由静止释放，进入OA连线右边的区域后从该区域的边界水平射出，然后,刚好从C端射入圆筒．圆筒的内径很小，可以忽略不计求:（1)小球第一次运动到A端时,对轨道的压力为多大?（2)匀强磁场的磁感应强度为多大?17．如图所示，在xＯｙ平面的第三象限有一场强为E的匀强电场,电场的方向平行于y轴向上；在第四象限有一匀强磁场，方向垂直于纸面.平面内其他部分为真空.有一质量为m,电荷量﹣ｑ的质点由电场左侧平行于x轴以初速度v0从A点射入电场.质点到达x轴上M 点时,速度方向与x轴的夹角为θ,M点与原点O的距离为ｄ.接着,质点进入磁场,并从y轴上的N点（图中没有画出)垂直于y轴飞离磁场．不计重力影响．求(1）A点的横坐标;(2)匀强磁场的磁感应强度强Ｂ的大小和方向;(３）质点从A到N的时间.2020┄2021学年甘肃省兰州一中高二(上）期末物理试卷参考答案与试题解析一、选择题(本题共１２小题,每小题4分，共48分．其中第1~8题为单项选择题，每题只有一个选项符合题目要求；第９～1２题为多项选择题,每题有多项符合题目要求，全部选对的得4分，选对但不全的得2分,有选错的得0分．）1.一台电动机,额定电压是１0０Ｖ,电阻是１Ω．正常工作时，通过的电流为5A,则电动机因发热损失的功率为( ）Ａ.５00 WﻩＢ．2５WﻩC.１00０WﻩD.475 Ｗ【考点】电功、电功率．【专题】恒定电流专题．【分析】根据焦耳定律，发热功率Ｐ热＝I２ｒ，代入数据计算即可．【解答】解:根据焦耳定律得到P热=I2r=(5A）2×1Ω=25Ｗ故选:Ｂ．【点评】本题关键要明确电功率表达式P=UI和发热功率表达式P热=I2r的适用范围，难度不大,属于基础题．2．用控制变量法,可以研究影响平行板电容器电容的因素.设两极板正对面积为Ｓ,极板间的距离为ｄ，静电计指针偏角为θ．实验中,极板所带电荷量不变,若( ）Ａ.保持Ｓ不变,增大d,则θ变大Ｂ．保持S不变，增大ｄ,则θ变小Ｃ.保持ｄ不变,增大Ｓ,则θ变小D．保持d不变，减小S，则θ变小【考点】研究平行板电容器．【专题】实验题；电容器专题．【分析】静电计测定电容器极板间的电势差，电势差越大，指针的偏角越大.根据电容的决定式C=分析极板间距离、正对面积变化时电容的变化情况，由于极板所带电荷量不变，再由电容的定义式C=分析板间电势差的变化，即可再确定静电计指针的偏角变化情况.【解答】解:A、B、根据电容的决定式C=得知,电容与极板间距离成反比，当保持S不变,增大ｄ时,电容减小，电容器的电量Q不变，由电容的定义式C=分析可知板间电势差增大,则静电计指针的偏角θ变大;反之,保持Ｓ不变，减小d,则θ减小.故Ａ正确，B错误．C、D、根据电容的决定式C=得知,电容与极板的正对面积成正比，当保持ｄ不变，减小S时,电容减小，电容器极板所带的电荷量Q不变,则由电容的定义式Ｃ=分析可知板间电势差增大，静电计指针的偏角θ变大；反之，保持d不变,增大S，则θ减小，故Ｃ错误，D错误.故选：A.【点评】本题是电容动态变化分析问题，关键抓住两点：一是电容器的电量不变；二是掌握电容的两个公式：电容的决定式C=和C＝.３．某电池当外电路断开时的路端电压为3V,接上８Ω的负载电阻后其路端电压降为２.4V，则可以判定该电池的电动势E和内电阻r为（)Ａ．Ｅ=2.4 V，r＝１Ω B.Ｅ=3．０V,ｒ=２ΩﻩC.Ｅ=2.4 Ｖ,r＝２ΩD.E=3.０V，r=1Ω【考点】闭合电路的欧姆定律．【专题】恒定电流专题．【分析】电源的电动势等于外电路断开时电源两极间的电压．由题，电源接上8Ω的负载电阻后路端电压降为2.4V,根据欧姆定律利用比例法求出电源的内电阻．【解答】解：由题，电池外电路断开时的路端电压为3V,则电池的电动势E=３V．当电源接上8Ω的负载电阻后路端电压降为2．4V,据串联电路电流相等,有=得到:r==＝2Ω 故ACD错误，B正确．故选：B.【点评】本题要对电动势的意义要了解，可根据闭合电路欧姆定律进行理解，并强化记忆.4.如图电路中，当滑动变阻器滑动键Ｐ向下移动时,则( ）A.A灯变亮、B灯变亮、Ｃ灯变亮B．A灯变亮、Ｂ灯变亮、Ｃ灯变暗C．A灯变亮、B灯变暗、C灯变暗ﻩD．A灯变亮、B灯变暗、C灯变亮【考点】闭合电路的欧姆定律.【专题】恒定电流专题．【分析】当滑动变阻器滑动键Ｐ向下移动时，分析变阻器接入电路的电阻如何变化,确定外电路总电阻的变化，根据闭合电路欧姆定律分析干路电流的变化,判断Ａ灯亮度的变化．根据并联部分电压的变化,判断B灯亮度变化,根据干路电流和B灯电流的变化,分析C灯亮度的变化．【解答】解:当滑动变阻器滑动键P向下移动时，其接入电路的电阻减小，外电路总电阻减小,根据闭合电路欧姆定律分析得知，干路电流I增大，则A灯变亮.并联部分两端的电压减小,则B灯变暗．流过C的电流I C=I﹣I B,I增大，I B减小,ＩＣ增大，C灯变亮．所以A灯变亮、B灯变暗、C灯变亮．故选D【点评】本题是电路动态变化分析问题，通常按照“部分→整体→部分”的顺序进行分析．5．P、Ｑ两电荷的电场线分布如图所示,c、d为电场中的两点．一个离子从ａ运动到b(不计重力),轨迹如图所示．则下列判断正确的是（)A．Q带正电B.ｃ点电势低于ｄ点电势C.离子在运动过程中受到P的吸引D.离子从a到ｂ，电场力做正功【考点】电势;电场线．【专题】电场力与电势的性质专题．【分析】根据电场线的方向确定场源电荷的正负.电势的高低看电场线的指向,沿着电场线电势一定降低．根据轨迹曲线的弯曲方向可知粒子的受力方向；根据力与速度的夹角判断功的正负.【解答】解：A、根据电场线的方向，从P出发，终止于Ｑ，所以P带正电，Q带负电．故A错误.Ｂ、沿着电场线电势一定降低，所以c点电势大于d点的电势，故Ｂ错误．C、电荷所受电场力指向轨迹内侧,所以离子在运动过程中受到Ｐ的吸引,故Ｃ正确.D、离子从a到b，电场力与速度的夹角为钝角,所以做负功.故D错误．故选:C．【点评】通过电场线的指向看电势的高低.根据曲线的弯曲方向可知粒子的受力方向.６．如图所示,在竖直向上的匀强磁场中水平放置着一根长直导线,电流方向垂直纸面向外，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中( ）A.a、b两点磁感应强度相同B.c、d两点磁感应强度相同C．a点磁感应强度最大 D.b点磁感应强度最大【考点】带电粒子在混合场中的运动．【专题】带电粒子在复合场中的运动专题．【分析】该题考察了磁场的叠加问题.用右手定则首先确定通电直导线在aｂcd四点产生的磁场的方向，利用矢量的叠加分析叠加后磁场大小变化和方向，从而判断各选项．【解答】解：根据安培定则，直线电流的磁感应强度如图根据平行四边形定则，a、b、c、d各个点的磁场情况如图显然,c点与ｄ点合磁感应强度大小相等,方向不同;a点磁感应强度为两点之差的绝对值，最小;b点电磁感应强度等于两个磁感应强度的代数和,最大;故选:D．【点评】磁感应强度既有大小,又有方向，是矢量．它的合成遵循矢量合成的平行四边形法则．7．圆形区域内有垂直于纸面的匀强磁场,三个质量和电荷量都相同的带电粒子a、b、c，以不同的速率沿着AＯ方向对准圆心Ｏ射入磁场，其运动轨迹如图所示.若带电粒子只受磁场力的作用,则下列说法正确的是( )Ａ．ａ粒子速率最大B.c粒子速率最小C．a粒子在磁场中运动的时间最长D.它们做圆周运动的周期T a＜Tｂ<Ｔｃ【考点】带电粒子在匀强磁场中的运动;牛顿第二定律；向心力．【专题】带电粒子在磁场中的运动专题．【分析】三个质量和电荷量都相同的带电粒子，以不同的速率垂直进入匀强磁场中,则运动半径的不同，导致运动轨迹也不同.因此运动轨迹对应的半径越大,则粒子的速率也越大．而运动周期它们均一样,但运动时间却由圆弧对应的圆心角决定．【解答】解：粒子在磁场中做匀速圆周运动时，由洛伦兹力提供向心力，根据qvＢ=m,可得：r=.A、Ｂ由于三个带电粒子的质量、电荷量均相同,在同一个磁场中，当速度越大时、轨道半径越大,则知a粒子速率最小，c粒子速率最大．故A、B错误;C、Ｄ由于Ｔ=及t=T可知，三粒子运动周期相同，ａ在磁场中运动的偏转角最大，对应时间最长,故C正确、D错误．故选C【点评】带电粒子在磁场、质量及电量相同情况下，运动的半径与速率成正比，从而根据运动圆弧来确定速率的大小；运动的周期均相同的情况下,可根据圆弧的对应圆心角来确定运动的时间的长短.8．某一电源的路端电压与电流的关系和电阻R１、R2的电压与电流的关系如图所示.用此电源和电阻R1、R２组成电路．Ｒ1、R2可以同时接入电路,也可以单独接入电路．为使电源输出功率最大，可采用的接法是( )A．将R1、R2串联后接到电源两端B．将R1、R2并联后接到电源两端C．将R1单独接到电源两端Ｄ.将R2单独接到电源两端【考点】闭合电路的欧姆定律；电功、电功率．【专题】恒定电流专题．【分析】由电源的U﹣I图线纵横截距读出电源的电动势，由斜率求出电源的内阻.由电阻的Ｕ﹣Ｉ图线求出电阻.再分别求出四种情况下电源的输出功率进行选择.【解答】解:由图象得到：电源的电动势为E=3Ｖ，内阻为ｒ=0.5Ω，R1单独接到电源两端输出功率为Ｐ出１=1.５Ｖ×3Ａ=4.5W,R２单独接到电源两端输出功率则为P出2=２V×2Ａ=4W.由电阻的伏安特性曲线求出R１＝0.5Ω、R２=１Ω,当将R１、R2串联后接到电源两端利用欧姆定律可得电路电流I串=1.5A，此时电源的输出功率P串=I串2（R1+R２)＝3.75Ｗ.两电阻并联时,Ｒ并===Ω利用欧姆定律可得电路电流I并＝=A=3．6A，此时电源的输出功率P并=EI 并﹣I并2ｒ=４.32W．所以将R１单独接到电源两端时电源的输出功率最大.故选C【点评】这是直流电中的电路问题,可以应用数学知识分析得到:当电源的内外电阻相等时,电源的输出功率最大,直接选择C.9．图甲是回旋加速器的工作原理图．Ｄ1和D2是两个中空的半圆金属盒,它们之间有一定的电势差，Ａ处的粒子源产生的带电粒子，在两盒之间被电场加速.两半圆盒处于与盒面垂直的匀强磁场中,所以粒子在半圆盒中做匀速圆周运动.若带电粒子在磁场中运动的动能Ek 随时间ｔ的变化规律如图乙所示，不计带电粒子在电场中的加速时间,不考虑由相对论效应带来的影响,下列判断正确的是（)A.在E k﹣t图中应有t n+1﹣t n=t n﹣ｔn﹣１B．在Ｅk﹣t图中应有ｔn+1﹣tｎ＜t n﹣t n﹣１C.在E k﹣ｔ图中应有E n＋1﹣Ｅn=E n﹣E n﹣１Ｄ.在Eｋ﹣ｔ图中应有E n+1﹣Ｅn＜E n﹣E n﹣１【考点】质谱仪和回旋加速器的工作原理．【专题】带电粒子在磁场中的运动专题.【分析】根据洛伦兹力提供向心力，可知回旋加速器的回旋周期一定；同理计算出最大动能的表达式并进行讨论．【解答】解：A、洛伦兹力提供向心力，有ｑｖB=m,解得r＝,故周期Ｔ＝＝,与速度无关，故t4﹣ｔ3=ｔ3﹣t2=t２﹣t1=Ｔ,则有t n+1﹣tｎ=t n ﹣t n﹣1；故A正确；B错误；C、根据电场力做功相等,则有动能的增量相等，即有Ｅn+1﹣E n=Ｅn﹣E n﹣1;故C正确；D 错误;故选ＡＣ．【点评】解决本题的关键知道回旋加速器是利用电场加速、磁场偏转来加速粒子,但是最终粒子的动能与电场的大小无关.10.如图所示，质量为m、长为L的直导线用两绝缘细线悬挂于O、Ｏ′，并处于匀强磁场中，当导线中通以沿x正方向的电流I,且导线保持静止时,悬线与竖直方向夹角为θ．则磁感应强度方向和大小可能为（)A.z正向,taｎθB.ｙ负向,Ｃ.z负向,ｔan θ D.沿悬线向下,sin θ【考点】安培力.【分析】对导体棒进行受力分析，根据共点力平衡进行判断,并根据共点力平衡求出磁感应强度的大小.【解答】解:A、磁感应强度方向为z正向，根据左手定则,直导线所受安培力方向沿y负方向，直导线不能在此位置平衡,故Ａ错误;B、当磁场沿y负方向时，由左手定则可知，导线受到的安培力竖直向下,当BＩL＝ｍｇ，B=导线静止，与竖直方向夹角θ=０°,不符合题意，故Ｂ错误；C、磁感应强度方向为z负方向，根据左手定则，直导线所受安培力方向沿y正方向，根据平衡条件:ＢILRcoｓθ=mgRsｉnθ，所以B=.故C正确；D、磁感应强度方向沿悬线向下，根据左手定则，直导线所受安培力方向垂直于绳子斜向上,根据平衡条件:F=mgsinθ，得:Ｂ＝，故D正确.故选:CD．【点评】左手定则和右手定则一定要区分开，如果是和力有关的则全依靠左手定则，即,关于力的用左手，其他的（一般用于判断感应电流方向）用右手定则.１1.两个电荷量分别为ｑ和﹣q的带电粒子分别以速度Vａ和V b沿射入匀强磁场，两粒子的入射方向与磁场边界的夹角分别为3０°和6０°,磁场宽度为d,两粒子同时由A点出发,同时到达Ｂ点，如图所示，则（)A．ａ粒子带负电,b粒子带正电B.两粒子的轨道半径之比R a：R b=:1Ｃ.两粒子的质量之比ｍa:m b=1:2D.两粒子的速度之比Ｖa：V b=1:2【考点】带电粒子在匀强磁场中的运动；牛顿第二定律;向心力.【专题】带电粒子在磁场中的运动专题．【分析】两异种电荷同时从A点不同角度射入匀强磁场后，又同时到达B点．由粒子的运动方向可确定粒子的电性;由于两粒子的电量、所处的磁场均相同,则运动的周期与质量成正比.由图可知：AＢ连线即为两粒子运动圆弧所对应的弦,则两圆弧的圆心在AB连线的中垂线上.从而由几何关系可求出两粒子的轨迹半径之比，由运动圆弧对应的圆心角及周期可确定粒子的质量之比．【解答】解：A、ａ粒子是30°入射的，而b粒子是60°入射的，由于从B点射出，则a粒子受到的洛伦兹力方向沿ｂ粒子速度方向，而ｂ粒子受到的洛伦兹力方向沿a粒子速度方向，由磁场方向,得a粒子带负电,而b粒子带正电．故A正确;Ｂ、AB连线是两粒子的运动圆弧对应的弦,则弦的中垂线与各自速度方向直线的交点即为各自圆心．结果发现:两圆心的连线与两个半径构成一个角为3０°,另一个为６0°的直角三角形.根据几何关系,则有两半径相比为Ｒａ:R b=1：，故B错误;C、AB连线是两粒子的运动圆弧对应的弦，则弦的中垂线与各自速度方向直线的交点即为各自圆心.结果发现：两圆心的连线与两个半径构成一个角为３０°,另一个为60°的直角三角形．则ａ粒子圆弧对应的圆心角为120°，而b粒子圆弧对应的圆心角为６0°．由于它们运动时间相等，所以它们的周期之比为T a:Ｔｂ=1:２，则质量之比m a：mｂ＝1：2.故C正确；D、由半径公式可知:在磁场、电量一定的情况下，速度大小与粒子的质量成反比,与轨迹的半径成正比.所以速度大小之比ｖa：v b=2：,故D错误；故选:AC．【点评】利用圆弧的特性来确定圆心,画出圆弧并运用几何关系来算出圆弧的半径，同时还体现出控制变量的思想．1２．在如图所示电路中，闭合电键Ｓ,当滑动变阻器的滑动触头P向下滑动时,四个理想电表的示数都发生变化,电表的示数分别用I、U1、U2和U3表示,电表示数变化量的大小分别用△I、△U1、△U2和△U3表示，下列比值错误的是( )A.不变,不变ﻩB．变大,变大C．变大,不变Ｄ.变大,不变【考点】闭合电路的欧姆定律．【专题】恒定电流专题.【分析】由题意知:R1是定值电阻,根据欧姆定律得知=＝R1．变阻器是可变电阻，根据闭合电路欧姆定律研究、与电源内阻的关系，再分析选择．【解答】解：A、根据欧姆定律得知:＝=R1.故当滑动变阻器的滑动触头P向下滑动时,、均不变．故A正确.B、C，=R2，变大．根据闭合电路欧姆定律得:U2=E﹣Ｉ(R1+r),则有=R1＋ｒ，不变．故B错误，Ｃ正确．Ｄ、=R1+R２，变大.根据闭合电路欧姆定律得:Ｕ３＝E﹣Ir,则有=ｒ,不变．故Ｄ正确.本题选错误的,故选B【点评】本题对于定值电阻，是线性元件有R==，对于非线性元件，R=≠.二、实验题(本题共2小题,共1８分）１3.两位同学在实验室利用如图（a）所示的电路测定定值电阻Ｒ0,电源的电动势Ｅ和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表和A和电压表V1的测量数据,另一同学记录的是电流表和A和电压表V2的测量数据．并根据数据描绘了如图(b）所示的两条U﹣I直线，回答下列问题：(1)根据甲乙两同学描绘的直线，可知AＤA．甲同学是根据电压表V1和电流表A的数据B.甲同学是根据电压表V２和电流表Ａ的数据Ｃ．乙同学是根据电压表Ｖ1和电流表A的数据Ｄ.乙同学是根据电压表Ｖ2和电流表Ａ的数据（2）根据图(b),可求出可以求出定值电阻R0＝ 2.0 Ω，电源电动势E＝１．5 V，内电阻r= 1.0 Ω.（保留2位有效数字）【考点】测定电源的电动势和内阻.【专题】实验题．【分析】（1）从电路连接结合电流表和电压表的读数变化判断甲、乙两同学描绘的图线的含义.(２）图象中两直线的交点表示电压表V１的读数与电压表V2的读数相等，即滑动变阻器的阻值为０，根据图象求解．（３）由图可知,图象由纵坐标的交点为电动势;由图象与横坐标的交点利用闭合电路欧姆定律可求得内电阻．【解答】解：（1)从电路连接可以看出，电流表A的读数增大时，电压表Ｖ1的读数减小，电压表V2的读数增大.甲同学是根据电压表V１和电流表A的数据绘制图象的，故B错误，A正确;乙同学是根据电压表V2和电流表Ａ的数据绘制图象的,故C错误，Ｄ正确.故选AD．（2）从图象可以得出定值电阻R0的阻值为：Ｒ0==2.0Ω；从甲同学的图象可以得出图象在U轴上的截距为1.50 Ｖ,即电源的电动势为1.５0 V，图象斜率的绝对值为:k==1.0，即电源的内阻为ｒ=１．０Ω.。
甘肃省兰州第一中学最新高二物理上学期期末考试试题含解析
伦兹力和重力能平衡,致使粒子做匀速直线运动．故Ａ正确,Ｂ错误；
ﻫ由图 qE=mｇｔaｎ45０ ;ｑvBsｉn450＝mg，解得 E mg ； B
2mg
.故Ｃ
q
qv
- 4 - / 21
物理精品资料
D 错误．故选 A． 6。一带正电的粒子在电场中做直线运动的 v﹣t 图象如图所示，t１、t２时刻分别经过 M、Ｎ两点,已知运 动过程中粒子仅受电场力作用，则下列判断正确的是( ）
向的分速度越来越大,所以重力的功率增大，所以外力 F 的功率也增大,D 正确。
故选 AＤ.
【点睛】带电粒子在复合场中运动问题的分析思路
１.正确的受力分析
除重力。弹力和摩擦力外，要特别注意电场力和磁场力的分析．
2．正确分析物体的运动状态
找出物体的速度．位置及其变化特点,分析运动过程．如果出现临界状态，要分析临界条件
物理精品资料
兰州一中 2０19－2０20—1 学期期末考试试题 高 二 物 理 第Ⅰ卷
一、选择题(本题共１2 小题,每小题 4 分,共４８分.在每小题给出的四个选项中,第 1-7 题只有一项符合 题目要求，第８－１2 题有多项符合题目要求。全部选对的得 4 分,选对但不全的得２分,有选错的得０ 分。） 1．下面说法正确的是（ )
A
到
C
过 程 中 ,只 有 重 力 做 功 ,故 有
mgR
1 2
mvC2
，解得
vC 2gR ，在 C 点受到竖直向上的洛伦兹力,大小为 FB Bqv Bq 2gR ，A 正确;
Ｂ．在Ｃ点，受到向上的 洛伦兹力,向上的支持力，向下的重力,三者的合力充当 R
，解得 N
很少有人注意到在待机状态下电视机仍然要消耗电能。例如小明家的一台 34 吋彩色电视机的待机功率大
甘肃省兰州市2020-2021学年高二物理上学期期末考试试题新人教版
甘肃省兰州市2021 -2021学年高二物理上学期期末考试试题说明：本试卷分第|一卷 (选择题 )和第二卷 (非选择题 )两局部 .总分值100分 .考试时间100分钟 .答案写在答题卡上 ,交卷时只交答题卡第|一卷 (选择题 )一、选择题： (此题共有10小题 ,每题4分 ,共40分 ,各小题四个选项中 ,有的只有一个选项正确 ,有的有多个选项正确 ,全部选对的得4分 ,有漏选的得2分 ,有错选或不选的得0分 )1、如下列图的四个图中 ,分别标明了通电导线在磁场中的电流方向、磁场方向以及通电导线所受磁场力的方向 ,其中正确的选项是 ( )A B C D2．在磁感应强度为B的匀强磁场中做匀速圆周运动的带电粒子 ,当磁感应强度突然增大为2B时 ,这个带电粒子( )A．速率加倍 ,周期减半 B．速率不变 ,轨道半径减半C．速率不变 ,周期减半 D．速率减半 ,轨道半径不变3．关于电磁感应现象 ,以下说法中正确的选项是( )A．感应电流的磁场总是与原磁场方向相反B．闭合线圈放在变化的磁场中就一定能产生感应电流C．闭合线圈放在匀强磁场中做切割磁感线运动时 ,一定能产生感应电流D．感应电流的磁场总是阻碍原来磁场的磁通量的变化4．如下列图的电路 ,闭合开关S ,当滑动变阻器滑片P向右移动时 , 以下说法正确的选项是 ( )A．电流表读数变小 ,电压表读数变大B．小灯泡L变暗C．电容器C上电荷量减小D．电源的总功率变小5．将一磁铁缓慢地或迅速地插到闭合线圈中同样位置处 ,不发生变化的物理量有( )A．磁通量的变化量 B．磁通量的变化率C ．感应电流的大小D ．流过导体横截面的电荷量6．在如图甲所示的电路中 ,电源电动势为3.0V ,内阻不计 ,L 1、L 2、L 3为三个特殊材料制成的相同规格的小灯泡 ,这种灯泡的伏安特性曲线如图乙所示 ,当开关S 闭合稳定后：( )A ．L 1、L 2、L 3的电阻相同B ．L 3两端的电压为L 1的2倍C ．通过L 3的电流是L 1的2倍D ．L 37．如下列图 ,两水平放置的平行金属板M 、N 放在匀强磁场中 ,导线ab贴着M 、N 边缘以速度v 向右匀速滑动 ,当一带电粒子以水平速度v 0射入两板间后 ,能保持匀速直线运动 ,该带电粒子可能( )．A ．带正电 ,速度方向向左B ．带负电 ,速度方向向左C ．带正电 ,速度方向向右D ．带负电 ,速度方向向右8．在竖直方向的匀强磁场中 ,水平放置一圆形导体环 .规定导体环中电流的正方向如图 (甲 )所示 ,磁场方向竖直向上为正 .当磁感应强度 B 随时间 t 按图 (乙 )变化时 ,以下能正确表示导体环中感应电流随时间变化情况的是 ( )9、如下列图 ,正方型容器处在垂直纸面向里匀强磁场中 ,一束电子从a 孔沿ab 射入容器中 ,其中一局部从c 孔射出 ,另一局部从d 孔射出 ,那么 ( )A ．电子速率之比为v c ：v d =2︰1B ．电子在容器中运动所用时间之比为t c ：t d =1︰2C ．电子在容器中运动的加速度大小之比为a c ：a d =2︰1D ．电子在容器中运动的加速度大小之比为a c ：a d = 1︰1 10．如下列图 ,一带电小球在光滑绝||缘的水平面上从静止开始经电压U 加速后 ,水平进入互相垂直的匀强电场E 和匀强磁场B 的复合场中 (E 和B ) ,小球在此空间的竖直面内做匀速圆周运动 ,那么 ( )a b c dA．小球可能带正电B．小球做匀速圆周运动的半径为12UE rB g =C．小球做匀速圆周运动的周期为2 TBgπ=D．假设电压U增大 ,那么小球做匀速圆周运动的周期增加第二卷 (非选择题 )二、填空题 (本大题共3小题 ,11题6分 ,12题4分,13题10分 ,共计20分 )11．有一游标卡尺 ,主尺的最||小分度是1mm ,游标上有20个小的等分刻度. 用它测量一小球的直径 ,如图甲所示的读数是 mm. 用螺旋测微器测量一根金属丝的直径 ,如图乙所示的读数是 mm.甲乙12．某同学欲采用如下列图的电路完成相关实验 .图中电流表的量程为0.6 A ,内阻约0.1 Ω；电压表的量程为3 V ,内阻约6 kΩ；Ｇ为小量程电流表；电源电动势约3 V ,内阻较小 ,以下电路中正确的选项是( )13． (10分 )在一次课外实践活动中 ,某课题研究小组收集到数码相机、等电子产品中的一些旧电池以及从废旧收音机上拆下的电阻、电容、电感线圈等电子元件．现从这些材料中选取两个待测元件 ,一是电阻R0(约为2kΩ) ,二是中常用的锂电池(电动势E 标称值为3.7V ,允许最||大放电电流为100mA)．在操作台上还准备了如下实验器材：A．电压表(量程4V ,电阻R V约为4.0kΩ)B．电流表A1(量程100mA ,内阻不计)C．电流表A2(量程2mA ,内阻不计)D．滑动变阻器R1(0～2kΩ ,额定电流)E．电阻箱R2(0～999.9Ω)F．开关S一只 ,导线假设干．(1)为了测定电阻R0的阻值 ,小组的一位成员设计了如下列图的电路原理图 ,所选取的相应器材(电源用待测的锂电池)均标在图上 ,其器材选取中有不妥之处 ,你认为应该怎样调整 ?(2)如果在实际操作过程中 ,发现滑动变阻器R1、电压表已损坏 ,用余下的器材测量锂电池的电动势E和内阻r.①请你在方框中画出实验电路原理图(标注所用器材符号)；②该实验小组的同学在实验中取得多组数据 ,然后作出如下列图的线性图象处理数据,那么电源电动势为________V ,内阻为________Ω.三、计算题 (此题共4小题 ,40分 ,解容许写出必要的文字说明、方程式和重要的演算步骤 .只写出最．．．．．．．． )．．．．||．．后答案的不能得分14． (8分 )电视机显像管简单原理如下列图 ,初速度不计的电子经加速电场加速后进入有限边界宽度为L的匀强磁场 ,磁感应强度为B,如要求电子束偏转角为 ,求加速电场的电势差U . (电子电量为e ,质量为m )15. (10分 )如下列图 ,a 、b、c、d为4个正离子 ,电荷量相等均为q,同时沿图示方向进入速度选择器后 ,a粒子射向P1板 ,b粒子射向P2板 ,c、d两粒子通过速度选择器后 ,进入另一磁感应强度为B2的磁场 ,分别打在A1和A2两点 ,A1和A2两点相距Δx .速度选择器两板电压为U ,两板距离为d ,板间磁感应强度为B1Δx(1)试判断a、b、c、d四粒子进入速度选择器的速度v a、v b、v c、v d大小关系 . (用＜、＞或＝表示 )(2 )试求出v c 、v d ,(3 )试判断c 、d 粒子的质量m c 与m d 是否相等 ,假设不等 ,求出它们的质量差Δm16. (10分 )在相互垂直的匀强电场和匀强磁场中 ,有一倾角为θ ,足够长的光滑绝||缘斜面 ,磁感应强度为B ,方向垂直纸面向外 ,电场方向竖直向上 .有一质量为m ,带电荷量为 +q 的小球静止在斜面顶端 ,这时小球对斜面的正压力恰好为零 ,如下列图 ,假设迅速把电场方向反转成竖直向下 .求：(1 )小球能在斜面上连续滑行多远 ?(2 )所用时间是多少 ?17. (12分 )均匀导线制成的单位正方形闭合线框abcd ,每边长为L ,总电阻为R ,总质量为m .将其置于磁感强度为B 的水平匀强磁场上方h 处 ,如下列图 .线框由静止自由下落 ,线框平面保持在竖直平面内 ,且cd 边始终与水平的磁场边界平行 .当cd 边刚进入磁场时 ,(1 )求线框中产生的感应电动势大小;(2 )求cd 两点间的电势差大小;(3 )假设此时线框加速度恰好为2g ,求线框下落的高度h 所应满足的条件 .参考答案一、 选择题：二．填空题 (本大题共3小题 ,11题6分 ,12题4分,13题10分 ,共计20分 )11、 (6分 )12、 AB (4分 )13. (10分 ) (1)用A 2替换A 1(2 )①如下列图14． (8分 )解：电子经加速电场加速后 ,速度为v ,那么由动能定理得221mv eU =(2分 )电子进入匀强磁场中作匀速圆周运动 ,轨迹如图 ,由几何关系得 ,电子运动半径αsin L R = (2分 ) 由牛顿第二定律 ,有Rv m evB 2= (2分 ) 由以上各式解得加速电压α222sin 2m L eB U = (2分 ) 15. (10分 ) (1 )v a <v c =v d <v b (2分 )(2 )c 、d 不偏转 ,故有Eq =Bqv 即：qv B q dU 1= (2分 ) 得 ,v c =v d =1dB U (2分 ) (3 )不等 ,m c <m d (1分 )代入得和将d c c c d d d v v q B v m q B v m Rc R x )(2)(222-=-=∆ Ux dq B B m 221∆=∆ (3分 )17． (12分 )(1 )进入磁场时速度2v gh (2分 )切割产生的感应电动势2E BLv BL gh == (2分)(2 )回路中产生的感应电流E I R =,,c d ∴两点间的电压值33244U I R BL gh ==.(4分) (3 )224421=,,28BL gh gm R F mg F mg F BL h R B L -==∴=合安安又(4分)。
