变换系统工艺优化的研究及应用
・ ７０ ・ 化工设计通讯 Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｄｅｓｉｇｎ Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ 第３８卷第５期 ２０１２年１０月
变换系统工艺优化的研究及应用
韩伟伟，韩丽英
（河南煤化集团濮阳龙宇化工有限责任公司。河南濮阳４５７０００）
摘要：介绍耐硫变换工艺在ＨＴ－Ｌ粉煤气化装置中运用出现的设计缺陷，通过技术改造，大大缩短 了变换装置的接气时间，延长了催化剂的使用寿命，并可避免变换炉垮温、超温。 关键词：耐硫变换；设计缺陷；改造 中图分类号：ＴＱ２２３．１２ １ 文献标志码：Ｂ 文章编号：１００３—６４９０（２０１２）０５—００７０—０３
Ｓｔｕｄｙ ａｎｄ Ａｐｐｌｉｃａｔｉｏｎ ｏｆ ＣＯ Ｓｈｉｆｔ Ｐｒｏｃｅｓｓ Ｏｐｔｉｍｉｚａｔｉｏｎ
ＨＡＮ Ｗｅｔ—ｗｅｉ．ＨＡＮ Ｌｉ—ｙｉｎｇ （Ｐｕｙａｎｇ Ｌｏｎｇｙｕ Ｃｈｅｍｉｃａｌ Ｃｏ．，Ｌｔｄ．ｏｆ Ｈｅｎａｎ Ｃｏａｌ＆Ｃｈｅｍｉｃａｌ Ｇｒｏｕｐ，Ｐｕｙａｎｇ Ｈｅｎａｎ ４５７０００，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｐｏｉｎｔ ｏｕｔ ｓｕｌｆｕｒ—ｔｏｌｅｒａｎｔ ｓｈｉｆｔ ｐｒｏｃｅｓｓ ｄｅｓｉｇｎ ｆｌａｗ ｉｎ ＨＴ—Ｌ ｇａｓｉｆｉｃａｔｉｏｎ ｕｎｉｔ ｏｐｅｒａｔｉｏｎ．
Ａｆｔｅｒ ｔｅｃｈｎｏｌｏｇｙ ｍｏｄｉｆｉｃａｔｉｏｎ，ｇｒｅａｔｌｙ ｓｈｏｒｔｅｎ ｔｈｅ ｔｉｍｅ ｏｆ ｓｙｎｇａｓ ｉｎｔｏ ｔｈｅ ＣＯ ｓｈｉｆｔ ｕｎｉｔ，ｔｈｅ ｃａｔａｌｙｓｔ ｌｉｆｅ ｉｓ ｅｘｔｅｎｄｅｄ，ａｎｄ ａｖｏｉｄ ｔｈｅ ｔｅｍｐｅｒａｔｕｒｅ ｏｆ ＣＯ ｓｈｉｆｔ ｔｏｗｅｒ ｌｏｗｅｒ ｏｒ ｈｉｇｈｅｒ ｔｈａｎ ｔｈｅ ｎｏｒｍａｌ
ｔｅｍｐｅｒａｔｕｒｅ． Ｋｅｙ ｗｏｒｄｓ：ｓｕｌｆｕｒ—ｔｏｌｅｒａｎｔ ｓｈｉｆｔ ｐｒｏｃｅｓｓ；ｄｅｓｉｇｎ ｆｌａｗ；ｍｏｄｉｆｉｃａｔｉｏｎ
０ 引 言
我公司年产２００ ｋｔ甲醇原料路线改造项目，
其煤气净化系统分为两部分：第一部分为低水气 比耐硫变换装置，气化装置来的粗煤气中的一部 分一氧化碳与水蒸气反应，转化为二氧化碳气体 和氢气；第二部分采用大连理工设计的低温甲醇
洗装置，对变换气进行脱硫、脱碳，再经压缩机 增压后送往合成装置。
由于航天炉气化工艺制得的原料气中ＣＯ的 体积分数高达６５ ～７Ｏ ９／６，水气比高达１．１～ １．４。ＣＯ浓度和水含量都高，变换反应推动力
收稿日期：２０１２—０９—０１ 作者简介：韩伟伟（１９８３一），男，河南濮阳人，助理工程师，从事甲醇生产与技术管理工作，现任濮阳龙宇化 工有限责任公司甲醇厂专业工程师。
位在５０ 左右，再用蒸汽加热煮沸的办法处理。
通过蒸煮，将上述杂物从系统放空管排出。这种
方法的缺陷在于，换热方式是间接换热，每次煮 塔需耗蒸汽９０ｔ左右。针对这一问题，我们在反
复论证的基础上，于２０１１年１１月，改造精馏煮 塔方法，改为低压蒸汽直接从塔底进入系统，对
塔板、塔壁及工艺管线进行直接加热吹扫。这 样，不仅能将系统油污、重组分、不溶物直接加
热吹扫干净，而且每次煮塔时系统只用５＂－￣８ ｔ蒸 汽，不到原设计的十分之一。相比之下，煮塔效
果更好，塔吹扫得更干净。 ８小结和建议
上述涉及的改进双塔精馏工艺的技术探讨与
处理措施，主要是云峰双塔精馏工艺实际生产中 的技术改进和操作提升。要保持精甲醇产品质量
长期稳定，达到ＧＢ３３８—２００４标准要求，还必 须根据粗甲醇成分的变化情况采取不同的措施。 这是因为每个联醇厂家生产的粗甲醇杂质都存在 差异，即使是同一厂家，也会因粗甲醇合成过程
中催化剂活性变化造成粗甲成分不断变化，同样
必须依据不同的情况进行处理。
第５期 韩伟伟等：变换系统工艺优化的研究及应用 ・ ７１ ・
大，第一变换反应器床层热点温度难以控制。为 此，选用低水气比两段耐硫变换工艺，通过调整
工艺气的水气比，来控制反应的程度，进而控制
第一反应器变换反应的深度和床层热点温度，在 热点温度较低的条件下，将高浓度ＣＯ进行部分
变换，从而满足合成工段生成甲醇所需的Ｈ／Ｃ。 因此，变换装置在整个甲醇生产系统中起着至关 重要的作用，其稳定运行，是提高甲醇产量和降
低原料气消耗的重要保证。
ｌ 设计缺陷
由于我公司为首套ＨＴ－Ｌ粉煤气化装置，
其耐硫变换工艺也是首次在ＨＴ—Ｌ粉煤气化中 运用，因而存在很多设计缺陷，虽然经过之前的 技改，但变换装置仍存在如下设计缺陷。
（１）放空系统设计存在缺陷，易造成催化剂 带水 因变换炉人口无阀门，在开车接气的过程 中，暖管只能暖到Ｅ２００２进口阀门处，Ｅ２００２ 及其至变换炉人口管段无法暖管，致使部分水分
带入变换炉，特别是在短时间停车，变换炉系统没 法用氮气置换的情况下，对催化剂的损伤较大。
（２）配气管线位置存在设计缺陷，使部分热
量损失 如图１所示，当需要开启ＡＶ２００１Ａ向后工 段导气时，由于该股气体为经Ｅ２００２预热后的 热气，一方面，随着ＡＶ２００１Ａ的开启，进入一 段变换炉的气量减小，变换炉出口的高温气体总
热量也随之减少，但进Ｅ２００２的冷气气量却并 没有变化，因而容易造成变换炉人口温度降低，
影响床层温度的稳定性；另一方面，随着 ＡＶ２００１Ａ的开启，经过换热的高温气体直接进
入后工序，加大了后工序的热负荷，也容易影响 后工序的稳定性。
图１变换系统流程示意
（３）人口温度调节为半自动状态，工况波动
时易造成垮温 如图１所示，变换炉入口温度的调节，主要 靠调节阀ＴＶ２０１ｌ和Ｅ２００２壳程人口手阀进行
配合调整，但ＴＶ２０１１管线为ＤＮ２５０，相对 ＤＮ３５０的主管线来说较细，因此，在实际调整
中，需要经常调整Ｅ２００２壳程入口手阀，且调 — 升温氮气来自 电加热器
节较频繁，每班至少需调整７～８次，多次因该 阀门调整不及时而造成变换炉垮温。
２ 改造措施
（１）对放空系统进行改造，避免接气过程中
带液
为避免变换催化剂在接气过程中带液，接气 ・ ７２ ・ 化工设计通讯 第３８卷
前就需对系统进行充分的预热暖管。为此，我们
在变换炉人口增加了人口阀门，同时在手阀前增 加了放空管线（如图２），在开车暖管的过程中，
一直暖管至炉前，这样就避免了因暖管不充分而 造成的催化剂带液，延长了催化剂的使用寿命。
（２）将ＡＶ２００１Ａ的入口管线位置进行改 造，避免热量损失
如图２，我们将ＡＶ２００１Ａ入口管线通过新 增管线对接至Ｅ２００２前，这样就避免了在开启 ＡＶ２００１Ａ时所带来的热量损失，以及对后工序
稳定性的影响。 （３）将入口温度调节改为全调节阀调节，提
高了操作的及时性 为避免变换炉入口温度调节不及时，我们将 Ｅ２００２壳程入口手阀更换为调节阀（如图２），这
样就可通过主线和副线的配合调整，及时将变换 炉入口温度控制在所需的范围内，这对稳定生
产，降低消耗起到了积极的作用；同时，该措施 的实施，大大提高了变换装置的安全性及抗风险 能力，特别是在工况波动较大的情况下，能及时
大幅度调整，避免垮温、飞温现象的发生。
３ 系统改造后的经济效益分析 图２改造后变换系统流程示意
（１）延长催化剂使用寿命 改造后，可有效延长催化剂的使用寿命半年以 上。催化剂的使用寿命按三年计，整体价格为３３０
万元，平均每年至少节约催化剂费用１６万元。 （２）避免变换装置垮温
改造后，可避免变换装置的垮温、超温对催 化剂的损伤，以及因垮温造成的煤气放空、气体
成分失调合成系统放空。按垮温一次总体放空气
量３０ ０００ｍ。计算，每年至少节省成本３万元。 （３）缩短变换装置接气时间 蕊 垫 亡＝＞ 煤气去放空总篱
改造前，变换装置接气至少需要２ ｈ以上； 改造后，变换装置接气时间至少缩短了１ ｈ。放 空气量按４０ ０００ ｍ。／次，接气６次／ａ进行计算，
每年可为公司节省资金２４万元。
综上，每年至少可为公司节省资金４３万元。
４ 结 语
该改造项目实施后，取得了明显的效果。变 换装置接气速度明显加快，催化剂带水问题得到
了有效地解决，同时，为变换装置的稳定运行提 供了有力地保障。其带来的经济效益和社会效益
都是非常显著的。

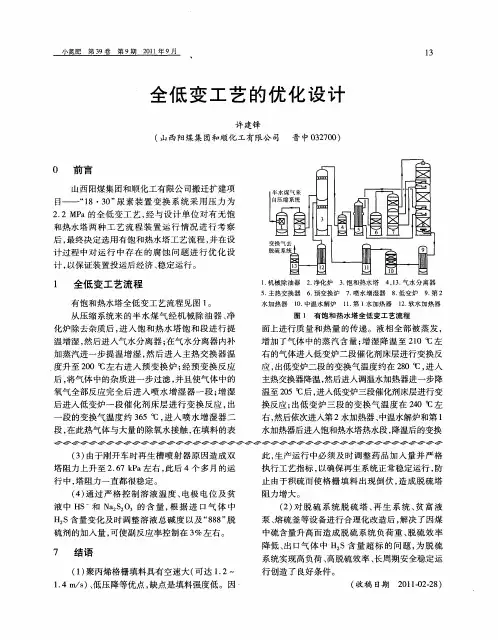

全低变工艺的优化设计
小氮肥第３９卷第９期２０１１年９月
０ 前言 全低变工艺的优化设计
许建锋
（山西阳煤集团和顺化工有限公司 晋中０３２７００）
山西阳煤集团和顺化工有限公司搬迁扩建项 目——“１８・３０”尿素装置变换系统采用压力为
２．２ ＭＰａ的全低变工艺，经与设计单位对有无饱 和热水塔两种工艺流程装置运行情况进行考察
后，最终决定选用有饱和热水塔工艺流程，并在设 计过程中对运行中存在的腐蚀问题进行优化设 计，以保证装置投运后经济、稳定运行。
１ 全低变工艺流程
有饱和热水塔全低变工艺流程见图１。
从压缩系统来的半水煤气经机械除油器、净 化炉除去杂质后，进入饱和热水塔饱和段进行提
温增湿，然后进入气水分离器；在气水分离器内补 加蒸汽进一步提温增湿，然后进入主热交换器温 度升至２００℃左右进入预变换炉；经预变换反应
后，将气体中的杂质进一步过滤，并且使气体中的 氧气全部反应完全后进人喷水增湿器一段；增湿
后进入低变炉一段催化剂床层进行变换反应，出
一段的变换气温度约３６５℃，进入喷水增湿器二 段，在此热气体与大量的除氧水接触，在填料的表 １３
１．机械除油器２．净化炉３．饱和热水塔４，ｌ３．气水分离器 ５．主热交换器６．预变换炉７．喷水增湿器８．低变炉９．第２ 水加热器１Ｏ．中温水解炉１１．第１水加热器１２．软水加热器 图１ 有饱和热水塔全低变工艺流程 面上进行质量和热量的传递。液相全部被蒸发，
增加了气体中的蒸汽含量；增湿降温至２１０℃左 右的气体进入低变炉二段催化剂床层进行变换反
应，出低变炉二段的变换气温度约在２８０℃，进入 主热交换器降温，然后进入调温水加热器进一步降
温至２０５℃后，进入低变炉三段催化剂床层进行变 换反应；出低变炉三段的变换气温度在２４０℃左
右，然后依次进入第２水加热器、中温水解炉和第１ 水加热器后进入饱和热水塔热水段，降温后的变换
（３）由于刚开车时再生槽喷射器原因造成双
塔阻力上升至２．６７ ｋＰａ左右，此后４个多月的运 行中，塔阻力一直都很稳定。

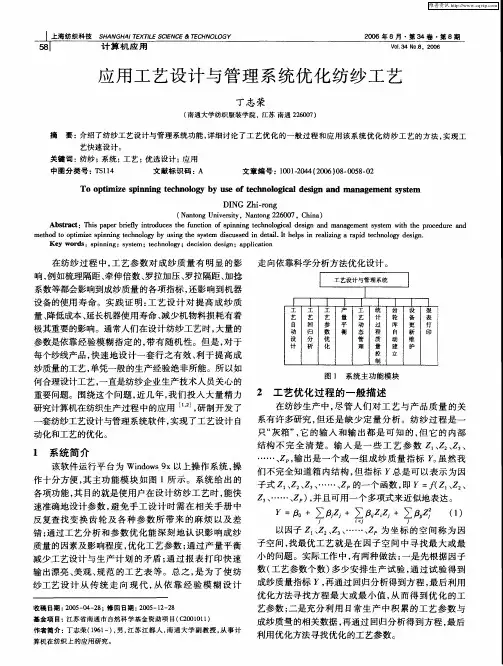

应用工艺设计与管理系统优化纺纱工艺
ｌ上海纺织科技ＳＨＡＮＧＨＡＩ ＴＥＸＴＩＬＥＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ
５８ｌ 计算机应用 ２００６年８月・第３４卷・第８期
Ｖｏ１．３４ Ｎｏ．８。２ＯＯ６
应用工艺设计与管理系统优化纺纱工艺
丁志荣
（南通大学纺织服装学院，江苏南通２２６００７）
摘要：介绍了纺纱工艺设计与管理系统功能，详细讨论了工艺优化的一般过程和应用该系统优化纺纱工艺的方法，实现工
艺快速设计。
关键词：纺纱；系统；工艺；优选设计；应用
中图分类号：ＴＳ１１４ 文献标识码：Ａ 文章编号：１００１－２０４４（２００６）０８．００５８．０２
Ｔｏ ｏｐｔｉｍｉｚｅ ｓｐｉｎｎｉｎｇ ｔｅｃｈｎｏｌｏｇｙ ｂｙ ｕｓｅ ｏｆ ｔｅｃｈｎｏｌｏｇｉｃａｌ ｄｅｓｉｇｎ ａｎｄ ｍａｎａｇｅｍｅｎｔ ｓｙｓｔｅｍ
ＤＩＮＧ Ｚｈｉ—ｒｏｎｇ
（Ｎａｎｔｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｎａｎｔｏｎｇ ２２６００７，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｂｒｉｅｆｌｙ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｆｕｎｃｔｉｏｎ ｏｆ ｓｐｉｎｎｉｎｇ ｔｅｃｈｎｏｌｏｇｉｃａｌ ｄｅｓｉｇｎ ａｎｄ ｍａｎａｇｅｍｅｎｔ ｓｙｓｔｅｍ ｗｉｔｈ ｔｈｅ ｐｒｏｃｅｄｕｒｅ ａｎｄ
ｍｅｔｈｏｄ ｔｏ ｏｐｔｉｍｉｚｅ ｓｐｉｎｎｉｎｇ ｔｅｃｈｎｏｌｏｇｙ ｂｙ ｕｓｉｎｇ ｔｈｅ ｓｙｓｔｅｍ ｄｉｓｃｕｓｓｅｄ ｉｎ ｄｅｔａｉｌ．Ｉｔ ｈｅｌｐｓ ｉｎ ｒｅａｌｉｚｉｎｇ ａ ｒａｐｉｄ ｔｅｃｈｎｏｌｏｇｙ ｄｅｓｉｇｎ．
Ｋｅｙ ｗｏｒｄｓ：ｓｐｉｎｎｉｎｇ；ｓｙｓｔｅｍ；ｔｅｃｈｎｏｌｏｇｙ；ｄｅｃｉｓｉｏｎ ｄｅｓｉｇｎ；ａｐｐｌｉｃａｔｉｏｎ
在纺纱过程中，工艺参数对成纱质量有明显的影 走向依靠科学分析方法优化设计。
响，例如梳理隔距、牵伸倍数、罗拉加压、罗拉隔距、加捻
系数等都会影响到成纱质量的各项指标，还影响到机器

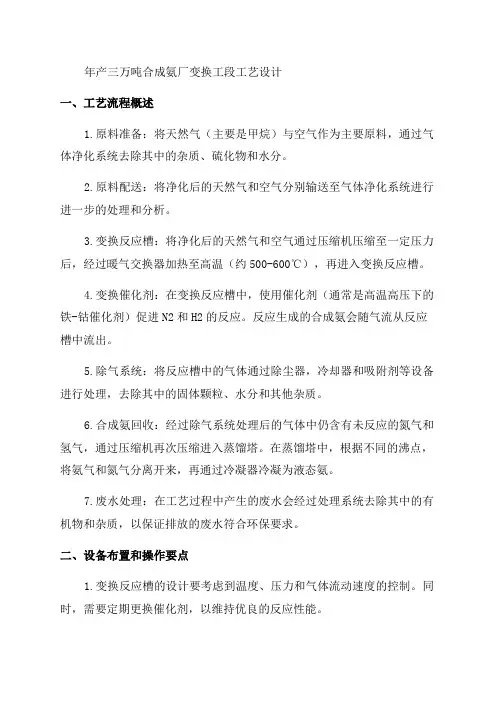

「年产三万吨合成氨厂变换工段工艺设计」
年产三万吨合成氨厂变换工段工艺设计
一、工艺流程概述
1.原料准备：将天然气（主要是甲烷）与空气作为主要原料，通过气体净化系统去除其中的杂质、硫化物和水分。
2.原料配送：将净化后的天然气和空气分别输送至气体净化系统进行进一步的处理和分析。
3.变换反应槽：将净化后的天然气和空气通过压缩机压缩至一定压力后，经过暖气交换器加热至高温（约500-600℃），再进入变换反应槽。
4.变换催化剂：在变换反应槽中，使用催化剂（通常是高温高压下的铁-钴催化剂）促进N2和H2的反应。反应生成的合成氨会随气流从反应槽中流出。
5.除气系统：将反应槽中的气体通过除尘器，冷却器和吸附剂等设备进行处理，去除其中的固体颗粒、水分和其他杂质。
6.合成氨回收：经过除气系统处理后的气体中仍含有未反应的氮气和氢气，通过压缩机再次压缩进入蒸馏塔。在蒸馏塔中，根据不同的沸点，将氨气和氮气分离开来，再通过冷凝器冷凝为液态氨。
7.废水处理：在工艺过程中产生的废水会经过处理系统去除其中的有机物和杂质，以保证排放的废水符合环保要求。
二、设备布置和操作要点
1.变换反应槽的设计要考虑到温度、压力和气体流动速度的控制。同时，需要定期更换催化剂，以维持优良的反应性能。 2.除气系统中的设备要进行定期维护和清洁，确保其正常工作和去除气体中的杂质、固体颗粒和水分。
3.合成氨回收装置要根据产品质量要求设置合适的操作参数，例如蒸馏塔的温度和压力。此外，冷凝器的冷却水流需要保持稳定，以确保气体顺利冷凝为液态氨。
4.废水处理系统应配置适当的物理和化学处理单元，如过滤器、沉淀池和生物处理等，以达到废水排放标准。
5.需要建立相应的安全措施，如设立监测系统，确保气体和液体在整个工艺中的安全运输和使用。
三、工艺控制和性能优化
1.在变换反应槽中，可以通过调节供气比例、压力和温度等参数来控制合成氨的产率和选择性。同时，也可以根据反馈控制系统监测和调整催化剂的性能。

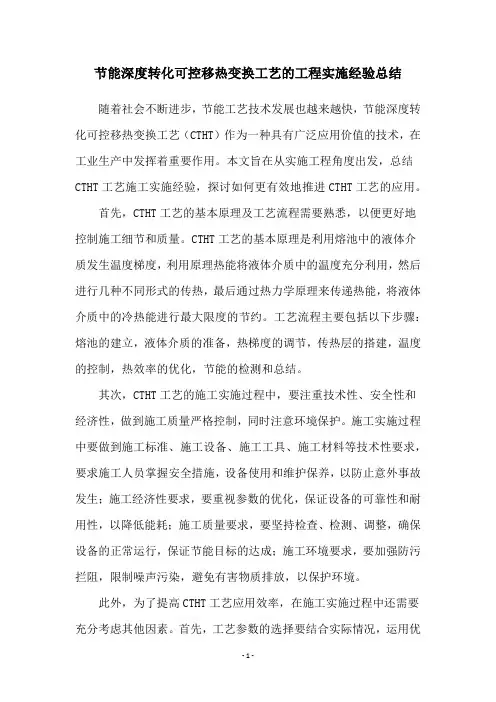

节能深度转化可控移热变换工艺的工程实施经验总结
