电感参数和选型 df
电感选型
电感选型
日本TDK品牌电感：
1、SLF系列等功率电感，绕线贴片型产品；型号如：SLF7032T-220MR96-PF
2、NLV系列信号用电感，绕线贴片型产品，规格1008，1210等；型号如：NLV32T-100J-PF
3、MLF系列积层电感，0805，0603规格。
型号如：MLF1608A100KT
4、MLK系列积层电感，应用于高频环境之0402、0201规格。
型号如：MLK1005S3N9S
5、平衡、非平衡变压器,型号如：HHM1517,HHM1520。
6、贴片磁珠。
型号如：MMZ1608S121A
TDK共模电感
TDK电感器分积层结构和线圈结构两种
表1 电感元件的主要参数
国半专家谈如何为便携式系统选择电感元件
设计人员在考虑无源器件时，他们想到的是电感电容的生产容限，一般为± 20% 或±10%。
这在理论上是对的，但在实际应用中却不然。
本文介绍电容电感易受影响的一些参数以及系统设计人员必须了解的知识，并讨论如何为最小但最高效的便携式电源系统解决方案选择外部元件。
选择电感
为便携式电源应用选择电感，需要考虑的最重要的三点是：尺寸大小、尺寸大小，第三还是尺寸大小。
移动电话的电路板面积十分紧俏珍贵，随着MP3 播放器、电视和视频等各种功能被增加到电话中时，尤其如此。
功能增加也将增加电池的电流消耗量。
因此，以前一直由线性调节器供电或直接连接到电池上的模块需要效率更高的解决方案。
实现更高效率解决方案的第一步是采用磁性降压转换器。
正如其名称所暗示的，这时需要一个电感。
电感的主要规格除尺寸大小外，还有开关频率下的电感值、线圈的直流阻抗(DCR)、额定饱和电流、额定rms电流、交流阻抗(ESR)以及Q因子。
根据应用的不同，电感类型的选择――屏蔽式或非屏蔽式――也是很重要的。
类似于电容中的直流偏置，厂商A的2.2μH电感可能与厂商B的完全不同。
在相关温度范围内电感值与直流电流的关系是一条非常重要的曲线，必需向厂商索取。
在这条曲线上可以查到额定饱和电流(ISAT)。
ISAT一般定义为电感值降量为额定值的30%时的直流电流。
某些电感生产商没有规定ISAT。
他们可能之给出了温度高于环境温度40 ?C时的直流电流。
DCR引起传导损耗，在输出电流较高时影响效率。
ESR随工作频率的提高而增加，在输出电流较小时影响占主导地位的开关损耗。
ESR与Q因子成正比。
相同频率下，低ESR电感的Q因子更高。
在电感满足所有其它规格时，为什么系统设计人员还应考虑ESR和Q因子呢？
当开关频率超过2MHz时，必需格外关注电感的交流损耗。
规格说明书中列出比较的不同厂商的电感的ISAT和DCR在开关频率下可能有极为不同的交流阻抗，导致轻负载下显著的效率差异。
这一点对提高便携式电源系统中电池的寿命至为重要，因为系统大部分的时间是处于睡眠、待机或低功率模式下的。
由于电感生产厂商很少提供ESR和Q因子信息，设计人员应该主动向他们索取。
厂商给出的电感与电流关系也往往只限于25 ?C，故应该索取工作温度范围内的相关数据。
最坏情况一般是85 ?C。
图3给出了各种电感的交流阻抗与频率的关系。
考虑一个降压转换器的例子，其规格参数如下：FSW =2MHz，VIN=5.5V，L=2.2 μH，VOUT=1.5V，I=0 到600MA，ΔI=289MA (计算值)。
参见图3，2.2μH额定电感在低频下的DCR为0.2Ω，2MHz下的ESR为1Ω。
电感引起的直流损耗和交流损耗可用下式计算：
DC损耗=I2×DCR
AC损耗=(dΔI2)/12×ESR
由上式可知，输出电流较高时，低频或直流损耗占主导地位；输出电流较低时，交流损耗占主导地位。
ΔI是转换器的峰峰值纹波电流，在连续传导工作模式中，输出电流高和低时其幅度都一样。
由数学计算可知，I=600MA时，电感总体损耗的91%是直流损耗；I=50mA时，电感总体损耗的93%是交流损耗。
图4a (ESR) 和4b (Q)给出了厂商A(低ESR，高Q值)和厂商B(高ESR，低Q值)的电感，还显示了
采用这些电感(图4c) 的2MHz转换器的效率曲线。
从这些数据判断，即使厂商A有较高的DCR，它也能在轻负载下提供更高的效率。
根据应用的不同，可以选择屏蔽式或非屏蔽式电感器。
一般而言，屏蔽式电感用于那些必须满足严格的EMI规范的便携式应用。
最后但绝非不重要的是，按照生产方式的不同，有两类电感器。
第一类是传统的绕线线圈式(Wire Wo und coil)电感，另一类是较新式的芯片电感。
芯片电感凭其尺寸和高度方面的优势使用正日益广泛。
PCB 装配时的安装速度也是芯片(多层)电感生产商大肆宣传的优点之一。
在选择开关解决方案时，系统设计人员必须考虑到芯片电感的某些关键规格。
电感和直流电流的关系随温度的变化是线圈式电感和芯片电感有显著不同的一个主要参数。
图5显示了绕线线圈电感和芯片电感的横截面示意图。
从图6可看到，一般来说，线圈式电感的电感-直流电流及温度关系曲线在饱和电流之前很平坦。
在饱和电流之后，则随电流变化出现急剧下降。
典型地，ISAT在85 ?C 时比25 ?C时要低10％到20%。
25 ?C时，芯片电感有一个高于额定值的初始电感值。
一旦电流增大，芯片电感就开始下降。
因此，大多数情况下，额定ISAT的定义不适用于芯片电感。
规定了温度上升的额定rms电流也决定了芯片电感的额定电流。
电感值随温度下降，不随直流电流下降，是芯片电感的另一个特性。
关于实际的电感值，系统设计人员必须谨慎选择正确的电感，并按照规格说明书找到最小的电感值。
电感选择不正确会影响到稳定性，引起次谐波振荡(sub-harmonic oscillations)，和/或降低开关的额定输出电流。
与陶瓷电容的情况相同，设计人员应当主要关注实际工作情况中的电感值，而非额定电感值。
如何为磁性降压转换器选择电感的额定电流呢？如果电感的额定IRMS大于所需输出电流，最容易的方法是选择额定值大于或等于开关的最大电流限值的ISAT。
不过，正如我们在芯片电感中看到的，我们必须搜寻满足稳定性和输出电流要求的最小电感值。
选择较高值的芯片电感(比如用3.3μH代替2.2μH) 来满足电感要求是不可行的，因为对相同外壳尺寸的电感器，电感值越高，其下降就越剧烈。
此外，芯片电感厂商间存在着各种差异。
例如，厂商A可能采用低渗透性材料，使电感值逐步改变。
但这种方案需要更多的介电层。
因此，较之采用高渗透率材料、下降更剧烈的厂商B，A将有更高的DCR，B的DCR较低。
本文的目的是给出一些能够用于实际情况的相关信息，也向系统设计人员和元件采购工程师介绍了在元件选择过程中，应该向元件生产商索取的必要数据。
作者：Mathew Jacob，美国国家半导体公司应用工程经理，Email: mathew.jacob@。
电感
一.高频信号用电感
1.主要参数
1.值：0.6~390nH
2.电感值越大，直流电阻越大
3.达12G ，电感越大自谐振频率越小工作频率超过谐振频率电感值迅速增大（在一定程度后会迅速减小）
4.十几到几百毫安电感越大额定电流越小
二.一般用电感
高频信号用电感和一般信号用电感由于额定电流小不能用在电源电路中
注意：
电感与电容构成低通要防止谐振频率与噪音频率重合不然产生共振
三.低通滤波器的缺陷
1.由电感构成的滤波器不能将高频成分泄放而是造成反射
2.低通滤波器最高只能到几十M 没有针对性
四.磁珠
铁氧体可以较好的等效于电阻以及电感的并联，低频下电阻被电感短路，高频下电感阻抗变得相当高，以至于电流全部通过电阻。
铁氧体是一个消耗装置，高频能量在上面转化为热能，这是由它的电阻特性决定的。
三.电源用电感
1~470uH
注意三点：
1.应用时工作频率要低于谐振频率（几十M以内）
2.要考虑电阻引起的压降
3.工作电流小于额定电流。

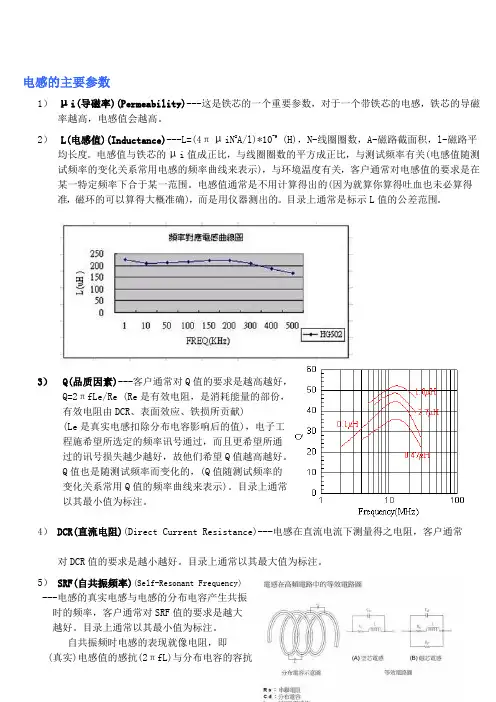

电感的主要参数
电感的主要参数1）μi(导磁率)(Permeability)---这是铁芯的一个重要参数，对于一个带铁芯的电感，铁芯的导磁率越高，电感值会越高。
2）L(电感值)(Inductance)---L=(4πμiN2A/l)*10-9 (H)，N-线圈圈数，A-磁路截面积，l-磁路平均长度。
电感值与铁芯的μi值成正比，与线圈圈数的平方成正比，与测试频率有关(电感值随测试频率的变化关系常用电感的频率曲线来表示)，与环境温度有关，客户通常对电感值的要求是在某一特定频率下合于某一范围。
电感值通常是不用计算得出的(因为就算你算得吐血也未必算得准，磁环的可以算得大概准确)，而是用仪器测出的。
目录上通常是标示L值的公差范围。
3） Q(品质因素)---客户通常对Q值的要求是越高越好，Q=2πfLe/Re (Re是有效电阻，是消耗能量的部份，有效电阻由DCR、表面效应、铁损所贡献)(Le是真实电感扣除分布电容影响后的值)，电子工程施希望所选定的频率讯号通过，而且更希望所通过的讯号损失越少越好，故他们希望Q值越高越好。
Q值也是随测试频率而变化的，(Q值随测试频率的变化关系常用Q值的频率曲线来表示)。
目录上通常以其最小值为标注。
4）DCR(直流电阻)(Direct Current Resistance)---电感在直流电流下测量得之电阻，客户通常对DCR值的要求是越小越好。
目录上通常以其最大值为标注。
5） SRF(自共振频率)(Self-Resonant Frequency)---电感的真实电感与电感的分布电容产生共振时的频率，客户通常对SRF值的要求是越大越好。
目录上通常以其最小值为标注。
自共振频时电感的表现就像电阻，即(真实)电感值的感抗(2πfL)与分布电容的容抗(-1/2πfCd )相互抵消，即2πfL-1/2πfCd=0，所以自共振频率f=1/2π√LCd。
自共振频时电感的Le(有效电感值)为0，所以此时的Q值为0。
功率电感参数的基本含义及计算方法
功率电感参数的基本含义电感是什么？电感是一种电路元件，它可以在自身磁场中储存能量。
电感通过储存将电能转换为磁能，然后向电路提供能量以调节电流。
当电流增加，磁场就会增强。
图1 展示了电感模型。
图1: 电感的电气模型电感是采用绝缘线绕成线圈形成的。
线圈可以是不同的形状和尺寸，也可以使用不同的芯材缠绕。
电感的大小则取决于匝数、磁芯尺寸和磁导率等多种因素。
图 2 显示了关键的电感参数。
图2: 电感参数表1 显示了如何计算电感(L)。
表1: 计算电感(L)公式参数参数描述µ = µr µ0磁导率µr相对磁导率（磁芯）µ0 = 4π10-7磁场常数（真空磁导率）A M线圈面积（磁场面积）I M线圈长度（磁场长度）µ匝数下面，我们将详细描述常见的电感参数。
磁导率是材料响应磁通量的能力，也表明了在施加的电磁场中有多少磁通量可以通过电感。
表 2 显示了磁导率对磁通密度（B）的增强。
表2：计算磁通密度(B)公式参数参数描述B=µ×H µµ介质的磁导率HH磁场（取决于几何形状、匝数和电流）从表2 可以看出，磁通量的浓度取决于磁芯的磁导率和尺寸。
图3 显示了一个没有磁芯的线圈。
图3: 空心线圈空心线圈的磁导率为常数值（µr air），大约等于1。
图4 显示了一个带磁芯的电感。
当然，有磁芯时，磁场会增强。
图4: 带磁芯的电感不同磁芯材料的典型磁导率不同。
表3 列出了三种不同芯材的磁导率。
表3：磁芯磁导率芯材符号磁导率铁µr FE BASED50 至150镍锌µr NiZn40 至1,500锰锌µr MnZn300 至20,000电感值(L)电感将感应的电能存储为磁能的能力通过电感值来体现。
在开关输入电压驱动电感的同时，电感要为输出负载提供恒定的直流电流。
表4 显示了电流和电感电压之间的关系。

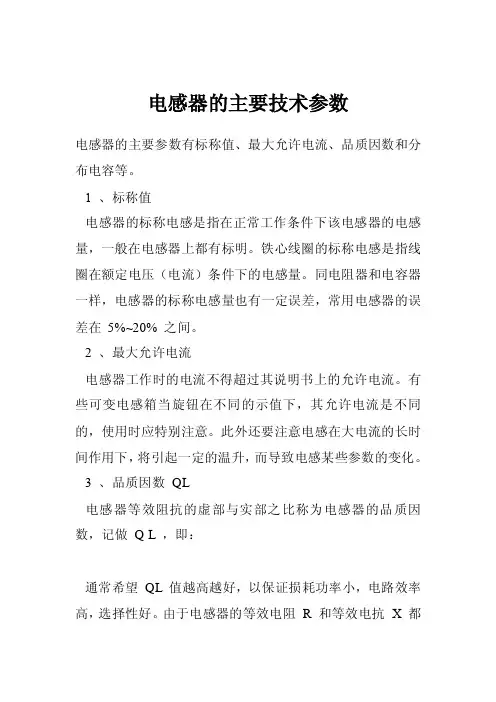

电感器的主要技术参数
电感器的主要技术参数
电感器的主要参数有标称值、最大允许电流、品质因数和分布电容等。
1 、标称值
电感器的标称电感是指在正常工作条件下该电感器的电感量，一般在电感器上都有标明。
铁心线圈的标称电感是指线圈在额定电压（电流）条件下的电感量。
同电阻器和电容器一样，电感器的标称电感量也有一定误差，常用电感器的误差在5%~20% 之间。
2 、最大允许电流
电感器工作时的电流不得超过其说明书上的允许电流。
有些可变电感箱当旋钮在不同的示值下，其允许电流是不同的，使用时应特别注意。
此外还要注意电感在大电流的长时间作用下，将引起一定的温升，而导致电感某些参数的变化。
3 、品质因数QL
电感器等效阻抗的虚部与实部之比称为电感器的品质因数，记做Q L ，即：
通常希望QL 值越高越好，以保证损耗功率小，电路效率高，选择性好。
由于电感器的等效电阻R 和等效电抗X 都
是频率的函数，所以QL 是随着频率变化的，若是非线性的电感器，还随电压和电流的大小而改变。
4 、分布电容
电感器线圈的匝与匝之间、层与层之间、绝缘层与骨架之间都存在着分布电容。
5、常用电感器
与电阻器和电容器不同，电感线圈没有品种齐全的标准产品，特别是一些高频小电感，通常需要根据电路要求自行设计制作。
小型固定电感器（色码电感）是指由厂家制造的带有磁芯的电感器，其电感量通常在0.1μH 至300mH 之间，工作频率为10kHz ～200MHz 。
这种电感器的允许电流比较小，直流电阻较大，不宜用作谐振电路。
采用罐形磁芯制作的电感器具有较高的磁导率和电感量，通常用于LC 滤波器和谐振电路中。
教你怎么做电感的选型
1.电感的认识按结构可分积层结构和线圈结构，平常比较常见的有铁氧体磁珠（FERRITE BEAD），多层积层电感，绕线式电感，COMMON CHOKE，POWER DIVIDER，Transformer2.电感器的规范叙述例子：1 FERRITE BEAD ①②③④Ex. FERRITE BEAD 0201 240OHM100mA BLM03AG241SMD①COMPONENT SIZE②IMPEDANCE③RATED CURRENT 額定電流④VENDOR PART NUMBER2 INDUCTOR/CHOKE ①②③④⑤Ex. INDUCTOR 1uH15A 15% Mohm DIP Ex. CHOKE①INDUCTANCE②RATED CURRENT③INDUCTANCE TOLANCE④DC RESISTANCE 直流阻抗值⑤PACKAGE TYPE3 INDUCTOR CHIP ①②③④⑤Ex. INDUCTOR CHIP 1.8uH 270mA 10% 1.2OHM 2016①INDUCTANCE②RATED CURRENT③INDUCTANCE TOLANCE④DC RESISTANCE⑤PACKAGE TYPE4 CHOKE ①②③④⑤Ex. CHOKE 0.4uH 40A 10% 0.65mOHM RT①INDUCTANCE②RATED CURRENT③INDUCTANCE TOLANCE④DC RESISTANCE⑤PACKAGE TYPE ST/RT3.按参数选型-电感量L 电感元件自感应能力的一种物理量-允许偏差电感量的允许偏差-感抗电感对交流电流阻碍作用的大小-品质因数线圈质量的一个物理量，这个要看产品设计要求，线圈的Q值越高，回路损耗越小-分布电容线圈的匝与匝，线圈与屏蔽罩间，线圈与底版间存在的电容称为分布电容，分布电容的存在使线圈的Q值减小，稳定性变差-直流阻抗电感的直流阻抗-额定电流允许长时间通过的电感元件的直流电感值在这里介绍一下电感和磁珠的区别电感是储能元件，而磁珠是能量转换（消耗）器件。
技术大牛教你电感如何选型
技术⼤⽜教你电感如何选型器件选型是硬件⼯程师的基本⼯作，本⽂主要从电感的⼯艺和应⽤出发，介绍电感如何选型。
⼀、电感的基本原理电感，和电容、电阻⼀起，是电⼦学三⼤基本⽆源器件；电感的功能就是以磁场能的形式储存电能量。
以圆柱型线圈为例，简单介绍下电感的基本原理如上图所⽰，当恒定电流流过线圈时，根据右⼿螺旋定则，会形成⼀个图⽰⽅向的静磁场。
⽽电感中流过交变电流，产⽣的磁场就是交变磁场，变化的磁场产⽣电场，线圈上就有感应电动势，产⽣感应电流：电流变⼤时，磁场变强，磁场变化的⽅向与原磁场⽅向相同，根据左⼿螺旋定则，产⽣的感应电流与原电流⽅向相反，电感电流减⼩；电流变⼩时，磁场变弱，磁场变化的⽅向与原磁场⽅向相反，根据左⼿螺旋定则，产⽣的感应电流与原电流⽅向相同，电感电流变⼤。
以上就是楞次定律，最终效果就是电感会阻碍流过的电流产⽣变化，就是电感对交变电流呈⾼阻抗。
同样的电感，电流变化率越⾼，产⽣的感应电流越⼤，那么电感呈现的阻抗就越⾼；如果同样的电流变化率，不同的电感，如果产⽣的感应电流越⼤，那么电感呈现的阻抗就越⾼。
所以，电感的阻抗于两个因素有关：⼀是频率；⼆是电感的固有属性，也就电感的值，也称为电感。
根据理论推导，圆柱形线圈的电感公式如下：可以看出电感的⼤⼩与线圈的⼤⼩及内芯的材料有关。
实际电感的特性不仅仅有电感的作⽤，还有其他因素，如：· 绕制线圈的导线不是理想导体，存在⼀定的电阻；· 电感的磁芯存在⼀定的热损耗；· 电感内部的导体之间存在着分布电容。
因此，需要⽤⼀个较为复杂的模型来表⽰实际电感，常⽤的等效模型如下：等效模型形式可能不同，但要能体现损耗和分布电容。
根据等效模型，可以定义实际电感的两个重要参数。
⾃谐振频率(Self-Resonance Frequency)由于Cp的存在，与L⼀起构成了⼀个谐振电路，其谐振频率便是电感的⾃谐振频率。
在⾃谐振频率前，电感的阻抗随着频率增加⽽变⼤；在⾃谐振频率后，电感的阻抗随着频率增加⽽变⼩，就呈现容性。
(整理)电感的主要参数.
精品文档电感的主要参数1）μi(导磁率)(Permeability)---这是铁芯的一个重要参数，对于一个带铁芯的电感，铁芯的导磁率越高，电感值会越高。
2）L(电感值)(Inductance)---L=(4πμiN2A/l)*10-9 (H)，N-线圈圈数，A-磁路截面积，l-磁路平均长度。
电感值与铁芯的μi值成正比，与线圈圈数的平方成正比，与测试频率有关(电感值随测试频率的变化关系常用电感的频率曲线来表示)，与环境温度有关，客户通常对电感值的要求是在某一特定频率下合于某一范围。
电感值通常是不用计算得出的(因为就算你算得吐血也未必算得准，磁环的可以算得大概准确)，而是用仪器测出的。
目录上通常是标示L值的公差范围。
3） Q(品质因素)---客户通常对Q值的要求是越高越好，Q=2πfLe/Re (Re是有效电阻，是消耗能量的部份，有效电阻由DCR、表面效应、铁损所贡献)(Le是真实电感扣除分布电容影响后的值)，电子工程施希望所选定的频率讯号通过，而且更希望所通过的讯号损失越少越好，故他们希望Q值越高越好。
Q值也是随测试频率而变化的，(Q值随测试频率的变化关系常用Q值的频率曲线来表示)。
目录上通常以其最小值为标注。
4）DCR(直流电阻)(Direct Current Resistance)---电感在直流电流下测量得之电阻，客户通常对DCR值的要求是越小越好。
目录上通常以其最大值为标注。
5） SRF(自共振频率)(Self-Resonant Frequency)---电感的真实电感与电感的分布电容产生共振时的频率，客户通常对SRF值的要求是越大越好。
目录上通常以其最小值为标注。
自共振频时电感的表现就像电阻，即(真实)电感值的感抗(2πfL)与分布电容的容抗(-1/2πfCd )相互抵消，即2πfL-1/2πfCd=0，所以自共振频率f=1/2π√LCd。
自共振频时电感的Le(有效电感值)为0，所以此时的Q值为0。
功率电感规格参数
功率电感规格参数功率电感是一种用于调整电流和电压的电子元件，它具有重要的规格参数。
下面将介绍功率电感的规格参数并详细解释其意义。
1. 电感值（Inductance value）：电感值是功率电感最基本的规格参数，用符号"L"表示，单位为亨利（H）。
电感值表示电感元件对电流变化的响应能力，即它的感应电势随电流变化的速率。
一般来说，电感值越大，功率电感对电流变化的响应能力越强。
电感值的选择需要考虑系统的功率需求、频率要求和成本因素。
2. 额定电流（Rated current）：额定电流是指功率电感所能承受的最大电流值，一般以安培（A）为单位。
功率电感在设计使用时，应选择额定电流大于或等于实际电流的规格，以确保电感在工作时不会过载。
3. 直流电阻（DC Resistance）：直流电阻是功率电感对直流电流的阻碍程度，用符号"R"表示，单位为欧姆（Ω）。
直流电阻的大小决定了功率电感在电流通过时的能量损耗。
一般来说，直流电阻越小，功率电感的效率越高。
4. 频率特性（Frequency Characteristics）：功率电感的频率特性是指在不同频率下的电感值变化情况。
由于电感元件的结构和工作原理，其电感值在频率变化时会有所变化。
功率电感的频率特性需要根据实际工作频率进行选择，确保在工作频率下电感值的稳定性。
5. 饱和电流（Saturation Current）：饱和电流是指功率电感在一定交流电频率下，磁芯饱和时所能承受的最大电流。
磁芯饱和会导致电感值的不稳定，影响功率电感的性能。
因此，选择功率电感时需要考虑电感的饱和电流，以确保在实际使用中不会出现饱和现象。
6. 温升特性（Temperature rise characteristics）：功率电感在工作过程中会产生一定的温升，这对电感元件的可靠性和寿命有影响。
温升特性表示电感在额定电流下的温升情况。
一般来说，温升越小，功率电感的稳定性越好。
电感器的参数
电感器的参数电感器的主要参数：电感器的主要参数有电感量、允许偏差、品质因数、分布电容及额定电流等。
（一）电感量电感量也称自感系数，是表示电感器产生自感应能力的一个物理量。
电感器电感量的大小，主要取决于线圈的圈数（匝数）、绕制方式、有无磁心及磁心的材料等等。
通常，线圈圈数越多、绕制的线圈越密集，电感量就越大。
有磁心的线圈比无磁心的线圈电感量大；磁心导磁率越大的线圈，电感量也越大。
电感量的基本单位是亨利（简称亨），用字母"H"表示。
常用的单位还有毫亨（mH）和微亨（μH），它们之间的关系是：1H=1000mH1mH=1000μH（二）允许偏差允许偏差是指电感器上标称的电感量与实际电感的允许误差值。
一般用于振荡或滤波等电路中的电感器要求精度较高，允许偏差为±0.2%~±0.5%；而用于耦合、高频阻流等线圈的精度要求不高；允许偏差为±10%~15%。
（三）品质因数品质因数也称Q值或优值，是衡量电感器质量的主要参数。
它是指电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。
电感器的Q值越高，其损耗越小，效率越高。
电感器品质因数的高低与线圈导线的直流电阻、线圈骨架的介质损耗及铁心、屏蔽罩等引起的损耗等有关。
（四）分布电容分布电容是指线圈的匝与匝之间、线圈与磁心之间存在的电容。
电感器的分布电容越小，其稳定性越好。
（五）额定电流额定电流是指电感器有正常工作时反允许通过的最大电流值。
若工作电流超过额定电流，则电感器就会因发热而使性能参数发生改变，甚至还会因过流而烧毁。
如何选择适合的电感
如何选择适合的电感电感是一种常见的电子元件，广泛应用于各种电路中。
选择适合的电感对于电路的正常运行至关重要。
本文将介绍如何选择适合的电感，并给出一些建议。
一、了解电感的基本概念和特性电感是指电流变化时所产生的自感电动势，通常由线圈或线圈组成。
电感的单位是亨利（H），常用的子单位有微亨（μH）和纳亨（nH）。
电感的特性包括电感值、品质因数、最大电流等。
二、确定电感的使用环境和要求在选择适合的电感之前，需要了解电路的使用环境和对电感的要求。
比如工作频率范围、电流大小、容忍功率损耗等。
只有明确这些要求，才能更好地选择适合的电感。
三、选择合适的电感类型1. 通用型电感：通用型电感适用于大部分一般性电路，具有较好的频率响应和磁饱和特性。
在选择时，需要根据要求确定合适的电感值和容忍功率损耗。
2. 高频电感：高频电感适用于工作频率较高的电路，具有较低的内阻和较小的耦合电容。
在选择时，需要考虑电感的高频响应和磁芯材料的磁导率。
3. 低频电感：低频电感适用于工作频率较低的电路，通常具有较高的电感值和较高的耦合电容。
在选择时，需要考虑电感的低频特性和磁芯材料的饱和电流。
四、选择适当的电感参数1. 电感值：根据电路的需求确定合适的电感值，可以通过仿真软件或实验验证得到。
一般来说，电感值越大，电感所储存的能量越多，但也会增加电感本身的大小和成本。
2. 容忍功率损耗：不同的电感具有不同的功率损耗特性。
在选择时，需要根据电路的功率需求和效率要求来确定合适的容忍功率损耗。
3. 最大电流：电感的最大电流是指电感能够承受的最大电流值。
在选择时，需要根据电路的工作电流来确定合适的最大电流。
五、考虑其它因素除了上述参数外，还有一些其他因素需要考虑：1. 尺寸和重量：根据电路的空间限制和重量要求，选择适合的电感尺寸和重量。
2. 成本：根据预算确定合适的电感。
3. 可靠性：选择可靠性较高的品牌和供应商。
六、参考实例以下是一些常见应用场景下的电感选择建议：1. 高频应用：对于高频应用，建议选择高频电感，具有较低的内阻和较小的耦合电容。
