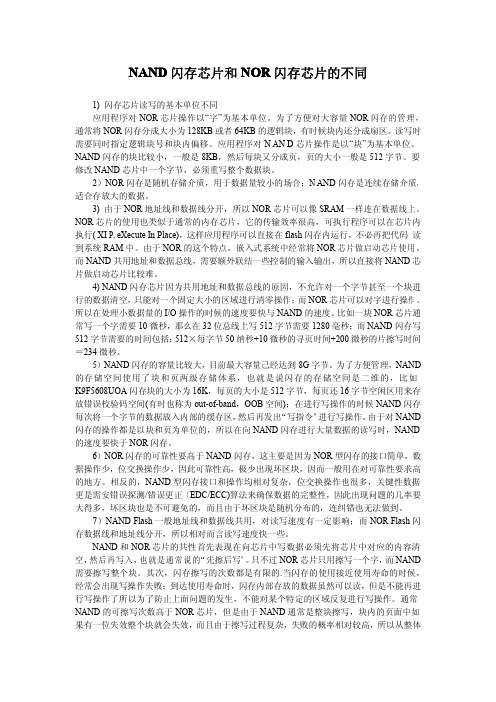

NAND闪存芯片和NOR闪存芯片的不同

NAND闪存芯片和NOR闪存芯片的不同1)闪存芯片读写的基本单位不同应用程序对NOR芯片操作以“字”为基本单位。

为了方便对大容量NOR闪存的管理，通常将NOR闪存分成大小为128KB或者64KB的逻辑块，有时候块内还分成扇区。

读写时需要同时指定逻辑块号和块内偏移。

应用程序对N AN D芯片操作是以“块”为基本单位。

NAND闪存的块比较小，一般是8KB，然后每块又分成页，页的大小一般是512字节。

要修改NAND芯片中一个字节，必须重写整个数据块。

2）NOR闪存是随机存储介质，用于数据量较小的场合；N AND闪存是连续存储介质，适合存放大的数据。

3)由于NOR地址线和数据线分开，所以NOR芯片可以像SRAM一样连在数据线上。

NOR芯片的使用也类似于通常的内存芯片，它的传输效率很高，可执行程序可以在芯片内执行(XI P,eXecute In Place)，这样应用程序可以直接在flash闪存内运行，不必再把代码读到系统RAM中。

由于NOR的这个特点，嵌入式系统中经常将NOR芯片做启动芯片使用。

而NAND共用地址和数据总线，需要额外联结一些控制的输入输出，所以直接将NAND芯片做启动芯片比较难。

4)NAND闪存芯片因为共用地址和数据总线的原因，不允许对一个字节甚至一个块进行的数据清空，只能对一个固定大小的区域进行清零操作；而NOR芯片可以对字进行操作。

所以在处理小数据量的I/O操作的时候的速度要快与NAND的速度。

比如一块NOR芯片通常写一个字需要10微秒，那么在32位总线上写512字节需要1280毫秒；而NAND闪存写512字节需要的时间包括：512×每字节50纳秒+10微秒的寻页时间+200微秒的片擦写时间＝234微秒。

5）NAND闪存的容量比较大，目前最大容量己经达到8G字节。

为了方便管理，NAND 的存储空间使用了块和页两级存储体系，也就是说闪存的存储空间是二维的，比如K9F5608UOA闪存块的大小为16K，每页的大小是512字节，每页还16字节空闲区用来存放错误校验码空间(有时也称为out-of-band，OOB空间)；在进行写操作的时候NAND闪存每次将一个字节的数据放入内部的缓存区，然后再发出“写指令”进行写操作。

ARM_cotex_A8嵌入式原理与系统设计习题答案

第1章1.1 什么是嵌入式系统？嵌入式系统是以应用为中心、以计算机技术为基础、软/硬件可剪裁、适用于对系统功能、可靠性、成本、体积、功耗等有严格要求的专用计算机系统。

1.2 嵌入式系统的应用领域有哪些? 列举一些生活中的嵌入式系统实例。

嵌入式系统的应用领域有交通管理、工控设备、智能仪器、汽车电子、环境监测、电子商务、医疗仪器、移动计算、网络设备、通信设备、军事电子、机器人、智能玩具、信息家电等；①网络设备: 交换机、路由器、Modem 等。

②消费电子: 手机、MP3、PDA、可视、电视机顶盒、数字电视、数码照相机、数码摄像机、信息家电等。

③办公设备: 打印机、传真机、扫描仪等。

④汽车电子: ABS (防死锁制动系统)、供油喷射控制系统、车载GPS 等。

⑤工业控制: 各种自动控制设备1.3 嵌入式系统的组成有哪些?嵌入式系统一般由硬件层，中间层，软件层三层组成。

1.4 嵌入式系统的特点有哪些?嵌入式系统有以下4个特点：系统核小、专用性强、系统精简、实时性高。

1.5 简述嵌入式系统的发展。

嵌入式系统具有以下6个发展趋势：系统工程化、开源化、功能多样化、节能化、人性化、网络化。

1.6 常用的嵌入式处理器分为哪几类?常见的嵌入式处理器有一下四类：嵌入式微处理器、嵌入式微控制器、嵌入式DSP 处理器、嵌入式片上系统。

1.7 嵌入式操作系统的特点有哪些?嵌入式操作系统有以下6个特点：系统核小、专用性强、系统精简、高实时性、多任务的操作系统、需要专用开发工具和环境。

1.8 什么是实时操作系统? IEEE 实时UNIX 分委会认为实时操作系统应具备哪些特点?实时操作系统是指在限定的时间能对过程调用产生正确的响应的操作系统。

IEEE 的实时UNIX分委会认为实时操作系统应具备以下特点：异步的事件响应、切换时间和中断延迟时间确定、优先级中断和调度、抢占式调度、存锁定、连续文件、同步。

1.9 常用的嵌入式操作系统有哪些? 它们各有什么特点?1.10 嵌入式系统工程设计的要点有哪些?应用需求；硬件要求；实时性的实现；系统功耗；系统升级方式；调试方式；开发环境的选择等。

NandFlash结构与读写分析及NandFlash寻址方式

NandFlash结构与读写分析及NandFlash寻址方式NAND Flash是一种常用的非易失性存储器，用于存储大量的数据。

它具有高密度、快速读写、低功耗和可擦写的特点，因此被广泛应用于手机、相机、电脑和其他电子设备中。

本文将介绍NAND Flash的结构与读写分析，并详细讨论NAND Flash的寻址方式。

首先，我们来看一下NAND Flash的结构。

NAND Flash由一系列的存储单元组成，每个存储单元被称为“页”。

每个页都包含了一定数量的数据位，通常为2KB到16KB。

NAND Flash通常以块的形式进行读写操作，一个块包含了一定数量的页，通常为32页到128页。

每个块都有一个唯一的地址，用于寻址和访问。

所有的块集合起来构成了一个NAND Flash 芯片。

接下来，我们将分析NAND Flash的读写过程。

首先是写操作。

当要向NAND Flash写入数据时，控制器将数据分成适当的大小并进行编码，然后将其发送到NAND Flash芯片。

芯片会将数据写入到一个可用的空闲块中的空闲页中，并更新一些关于数据的元数据信息，比如页状态和块状态。

为了提高写入速度，NAND Flash通常使用了一种称为“写入放大”的技术，即将多个写入操作合并在一起，一次性写入多个页。

然后是读操作。

当要从NAND Flash中读取数据时，控制器将发送读命令和所需的地址给芯片。

芯片会根据地址找到对应的页，并将数据读取出来发送给控制器。

为了提高读取速度，NAND Flash通常使用了一种称为“读取放大”的技术，即一次读取多个页的数据，然后通过多路复用器将这些数据发送给控制器。

最后，我们讨论NAND Flash的寻址方式。

NAND Flash的寻址方式可以分为两种：页级寻址和块级寻址。

在页级寻址中，每个页都有一个唯一的地址，通过页地址可以直接访问到特定的页。

这种方式简单直接，但会带来额外的寻址开销。

在块级寻址中，每个块有一个唯一的地址，通过块地址可以访问到整个块的所有页。

nand flash架构读取操作原理

nand flash架构读取操作原理
NAND Flash是一种非易失性存储器，其读取操作原理如下：
1. 数据存储：NAND Flash将数据存储在一组互相连接的存储单元（或称为“存储块”），每个存储单元存储一个或多个数据位。

2. 读取操作：当进行读取操作时，控制器发送一个读取命令给NAND Flash芯片。

读取命令包括存储单元的地址，用于指示需要读取的数据位在哪个存储单元中。

3. 地址解码：NAND Flash芯片通过解码器将接收到的地址信号解码为特定的存储单元。

4. 数据传输：一旦解码，NAND Flash芯片会将请求的数据位传输给控制器。

数据传输是通过读取线路进行的，其中包括数据线和引脚，以便将数据传输到控制器。

5. 数据返回：NAND Flash芯片将请求的数据位返回给控制器后，控制器可以根据需要将数据传输到主机系统的内存中。

需要注意的是，NAND Flash芯片的读取操作是以块为单位进行的，而不是以字节或位为单位。

这是因为每个存储单元中的数据位是同时读取的。

因此，如果需要读取少于一个存储块的数据，控制器仍会读取整个存储块，并从中提取所需数据，这会导致一定的浪费。

nand flash和dram工作原理

nand flash和dram工作原理NAND Flash和DRAM的工作原理导言在计算机领域，NAND Flash和DRAM是重要的存储器件。

本文将从浅入深，逐步解释它们的工作原理，并帮助读者更好地理解它们。

NAND Flash基本概念NAND Flash是一种非易失性存储器件，常用于存储大容量的数据。

它由许多存储单元组成，每个存储单元可以存储一个或多个二进制位。

存储单元NAND Flash的存储单元被称为“页（Page）”，每个页通常包含多个存储单元。

每个存储单元可以存储一个或多个二进制位，最常见的是存储一个二进制位，即0或1。

页的组织NAND Flash中的页以块（Block）的形式进行组织。

每个块由多个页组成，通常包含数百或数千个页。

这种组织方式有助于提高数据的读取和写入效率。

NAND Flash的工作原理现在我们来了解NAND Flash的工作原理。

1.写入操作1.擦除：在写入新数据之前，需要先将待写入的块擦除。

擦除是一个比较慢的操作，需要将整个块中的所有页都擦除为初始状态。

2.编程：将数据编程到特定的页中。

编程操作会改变页中的存储单元的状态，从而存储相应的数据。

2.读取操作1.寻址：需要通过选择特定的块、页和存储单元来确定要读取的数据。

2.读取：将存储单元的状态转换为相应的数据，并输出给外部设备。

3.擦除操作1.擦除：与写入操作中的擦除类似，需要将整个块中的所有页都擦除为初始状态。

DRAM基本概念DRAM是一种易失性存储器件，常用于计算机的内存。

它由许多存储单元组成，每个存储单元可以存储一个二进制位。

存储单元DRAM的存储单元被称为“存储单元（Cell）”，每个存储单元可以存储一个二进制位，即0或1。

DRAM的工作原理现在我们来了解DRAM的工作原理。

1.写入操作1.寻址：通过选择特定的存储单元来确定要写入的位置。

2.刷新：为了保持数据的稳定性，DRAM需要定期进行刷新操作。

刷新操作会重新读取并重新写入所有存储单元中的数据。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

关于nand flash的地址A8，寻址关于nand flash的地址A8，寻址在NAND Flash中有8个I/O引脚（IO0—IO7）、5个全能信号（nWE ALE CLE nCE nRE）、一个引脚，1个写保护引脚。

操作NAND Flash时，先传输命令，然后传输地址，最后读写数据。

对于64MB的NAND Flash，需要一个26位的地址。

只能8个I/O引脚充当地址、数据、命令的复用端口，所以每次传地址只能传8位。

这样就需要4个地址序列。

因此读写一次nand flash需要传送4次（A[7:0] A[16:9] A[24:17] A[25]）。

64M的NAND Flash的地址范围为0x00000000—0x03FFFFFF。

128M的NAND Flash的地址范围为0x00000000---0x07FFFFFF。

1KB =0x000-0x3FF.128字节=0x00H--7FH。

一页有528个字节，而在前512B中存放着用户的数据。

在后面的16字节中（OOB）中存放着执行命令后的状态信息。

主要是ECC校验的标识。

列地址A0-A7可以寻址的范围是256个字节，要寻址528字节的话，将一页分为了A.（1half array）B(2 half array) C(spare array)。

A区0—255字节，B区256-511 字节C区512—527字节。

访问某页时必须选定特定的区。

这可以使地址指针指向特定的区实现。

在NAND Flash 中存在三类地址，分别为Block Address 、Column Address Page Address.。

（实际就是块地址和页地址）Column Address 用来选择是在上半页寻址还是在下半页寻址A[0]—A[7].也就相当于页内的偏移地址。

在进行擦除时不需要列地址，因为擦除是以块为单位擦除。

32个Page 需要5bit来表示。

也就是A[13:9];也就是页在块内的相对地址。

A8这一位用来设置512字节的上半页，还是下半页，1表示是在上半页，而2表示是在下半页。

Block的地址有A[25:14]组成.一个容量为64M(512Mbit)的NAND Flash,分为131072页，528列。

（实际中由于存在spare area,故都大于这个值），有4096块，需要12bit来表示即A[25:14].如果是128M （1Gbit）的话，blodk Address为A[26:14].由于地址只能在IO0—IO7上传送。

编程时通常通过移位来实现地址的传送。

传送过程如下：第1个地址序列：传递column address，也就是NAND Flash[7:0],这一周期不需要移位即可传递到I/O[7:0]上，而half page pointer 即A8是由操作指令决定，00h，在A区，01h在B区，指令决定在哪个half page上进行读写，而真正A8的值是不需要程序员关心的；第2个地址序列：就是将NAND_ADDR 右移9位，而不是8位，将NAND_ADDR[16:9]传递到I/O[7:0]上；第3个地址序列：将NAND_ADDR[24:17] 传递到I/O[7:0]上；第4个地址序列：将NAND_ADDR[25]传送到I/O上。

整个地址的传送过程需要4步才能完成。

如果NAND Flash 的大小是32MB的以下的话，那么block address 最高位只到bit24,因此寻址只需要3步，就可以完成。

在进行擦除操作时由于是以块进行擦除，所以只需要3个地址序列，也就是只传递块的地址，即A[14:25]。

NAND Flash地址的计算：Column Address 翻译过来是列地址，也就是在一页里的偏移地址。

其实是指定Page上的某个Byte，指定这个Byte，其实也就是指定此页的读写起始地址。

Page Address:页地址。

页的地址总是以512Bytes对齐的，所以它的低9位问题0，确定读写操作在NAND Flash 中的哪个页进行。

当我们得到一个Nand Flash地址addr时，我们可以这样分解出Column Address和Page Address。

Columnaddr = addr % 512 // column address Pageaddr = addr>>9 // page address实际上A0~A7是页内地址，比如从第2个开始读起。

不过一般都从0开始读起，呵呵。

也就是一个Nand Flash地址的A0-A7是它的columnaddress ,A9—A25是它的Page Address，地址A8被忽略。

现在假设我要从Nand Flash中的第5000字节处开始读取1024个字节到内存的0x30000000处，我们这样调用read 函数NF_Read(5000, 0x30000000,1024);我们来分析5000这个src_addr.根据：column_addr=src_addr%512;page_address=(src_addr>>9);我们可得出column_addr=5000%512=392page_address=(5000>>9)=9于是我们可以知道5000这个地址是在第9页的第392个字节处，于是我们的NF_read函数将这样发送命令和参数column_addr=5000%512;page_address=(5000>>9);NF_CMD=0x01; //要从2nd half开始读取所以要发送命令0x01NF_ADDR= column_addr &0xff; //1st Cycle A[7:0] NF_ADDR=page_address& 0xffNF_ADDR=(page_address>>8)&0xff;//3rd.Cycle A[24:17]NF_ADDR=(page_address>>16)&0xff;//4th.Cycle A[25]向NandFlash的命令寄存器和地址寄存器发送完以上命令和参数之后,我们就可以从rNFDATA寄存器(NandFlash数据寄存器)读取数据了.我用下面的代码进行数据的读取.for(i=column_addr;i<512;i++)*buf++=NF_RDDATA();每当读取完一个Page之后,数据指针会落在下一个Page的0号Column(0号Byte).//========================下面是另外一篇，差不多=====================一、NAND flash的物理组成NAND Flash 的数据是以bit的方式保存在memory cell，一般来说，一个cell 中只能存储一个bit。

这些cell 以8个或者16个为单位，连成bit line，形成所谓的byte(x8)/word(x16)，这就是NAND Device的位宽。

这些Line会再组成Page，(NAND Flash 有多种结构，我使用的NAND Flash 是K9F1208,下面内容针对三星的K9F1208U0M)，每页528Bytes(512byte(Main Area)+16byte(Spare Area))，每32个page形成一个Block(32*528B)。

具体一片flash上有多少个Block视需要所定。

我所使用的三星k9f1208U0M具有4096个block，故总容量为4096*（32*528B）=66MB，但是其中的2MB是用来保存ECC校验码等额外数据的，故实际中可使用的为64MB。

NAND flash以页为单位读写数据，而以块为单位擦除数据。

按照这样的组织方式可以形成所谓的三类地址：Column Address：Starting Address of the Register. 翻成中文为列地址，地址的低8位Page Address ：页地址Block Address ：块地址对于NAND Flash来讲，地址和命令只能在I/O[7:0]上传递，数据宽度是8位。

二、NAND Flash地址的表示512byte需要9bit来表示，对于528byte系列的NAND，这512byte被分成1st half Page Register和2nd half Page Register，各自的访问由地址指针命令来选择，A[7:0]就是所谓的column address（列地址），在进行擦除操作时不需要它，why？因为以块为单位擦除。

32个page需要5bit来表示，占用A[13:9]，即该page在块内的相对地址。

A8这一位地址被用来设置512byte的1st half page还是2nd half page，0表示1st，1表示2nd。

Block的地址是由A14以上的bit来表示。

例如64MB（512Mb）的NAND flash（实际中由于存在sparearea,故都大于这个值），共4096block，因此，需要12个bit来表示，即A[25:14]，如果是128MB(1Gbit) 的528byte/page的NAND Flash，则block address用A[26:14]表示。

而page address就是blcok address|page address in block NAND Flash 的地址表示为：Block Address|Page Address in block|halfpage pointer|Column Address 地址传送顺序是Column Address,Page Address,Block Address。

由于地址只能在I/O[7:0]上传递，因此，必须采用移位的方式进行。

例如，对于512Mbit x8的NAND flash，地址范围是0~0x3FF_FFFF，只要是这个范围内的数值表示的地址都是有效的。

以NAND_ADDR 为例：第1 步是传递column address，就是NAND_ADDR[7:0]，不需移位即可传递到I/O[7:0]上，而halfpage pointer即A8 是由操作指令决定的，即指令决定在哪个halfpage 上进行读写，而真正的A8 的值是不需程序员关心的。

第2 步就是将NAND_ADDR 右移9位，将NAND_ADDR[16:9]传到I/O[7:0]上；第3 步将NAND_ADDR[24:17]放到I/O上；第4步需要将NAND_ADDR[25]放到I/O上；因此，整个地址传递过程需要4 步才能完成，即4-step addressing。
