二极管晶闸管
1.1 功率二极管 1.2 晶闸管 1.3 单相相控整流电路 1.4 晶闸管触发电路 习题及思考题
1.1 功 率 二 极 管
1.1.1
功率二极管是以PN结为基础的，实际上就是由一个面积较 大的PN结和两端引线封装组成的。功率二极管的结构和图形 符号如图1-1所示。
4．反向恢复时间trr
反向恢复时间是指功率二极管从所施加的反向 偏置电流降至零起到恢复反向阻断能力为止的时间。
1.1.3 功率二极管的主要类型 1．
整流二极管多用于开关频率不高的场合，一般 开关频率在1 kHz以下。 整流二极管的特点是电 流定额和电压定额可以达到很高，一般为几千安 和几千伏，但反向恢复时间较长。
A
K
PN
Aห้องสมุดไป่ตู้
K
图 1-1 功率二极管的结构和图形符号
功率二极管主要有螺栓型和平板型两种外形， 如图1-2 所示。
A
K
K
A
(a)
(b )
图 1-2 功率二极管的外形 (a) 螺栓型； (b) 平板型
功率二极管和电子电路中的二极管工作原理一 样，即若二极管处于正向电压作用下，则PN结导 通， 正向管压降很小； 反之， 若二极管处于反向 电压作用下，则PN结截止， 仅有极小的可忽略的 漏电流流过二极管。经实验测量可得功率二极管 的伏安特性曲线，如图1-3所示。
1.2.2 晶闸管的工作原理
我们通过图1-5所示的电路来说明晶闸管的工作
原理。在该电路中，由电源Ea、白炽灯、晶闸管的 阳极和阴极组成晶闸管主电路；由电源Eg、开关S、
晶闸管的门极和阴极组成控制电路,也称触发电路。
＋
Ea －
S
E g
－＋
＋
Ea －
S
E g
－＋
－
E a
＋
S
Eg －＋
图 1-5 晶闸管导通试验电路图
IF(AV)
(1.5~2) I 1.5
7
式中的系数1.5～2是安全系数。
2．正向压降UF 正向压降UF是指在规定温度下，流过某一稳定
正向电流时所对应的正向压降。
3． 反向重复峰值电压URRM
反向重复峰值电压是功率二极管能重复施加的
反向最高电压， 通常是其雪崩击穿电压UB的2/3。
一般在选用功率二极管时， 以其在电路中可能承受 的反向峰值电压的两倍来选择反向重复峰值电压。
当晶闸管阳极和阴极间加反向电压时，不管控制极加不加电 压，灯都不亮，晶闸管截止。控制极加反向电压，无论晶闸管 主电路加正向电压还是反向电压，晶闸管都不导通。
通过上述实验可知，晶闸管导通必须同时具备 两个条件：
（1）晶闸管主电路加正向电压。 （2）晶闸管控制电路加合适的正向电压。 为了进一步说明晶闸管的工作原理，可把晶闸管 看成是由一个PNP型和一个NPN型晶体管连接而 成的，连接形式如图1-6所示。阳极A相当于PNP 型晶体管V1的发射极，阴极K相当于NPN型晶体管 V2的发射极。
1.2 晶 闸 管
1.2.1 晶闸管是一种大功率半导体变流器件， 它具有
三个PN结的四层结构，其外形、 结构和图形符号 如图1-4所示。由最外的P1层和N2层引出两个电 极，分别为阳极A和阴极K，由中间P2层引出的电 极是门极G（也称控制极）。
G K
A
K A G
(a)
A
G
P1 N1 P2 N2
J1 J2 J3
2．
快速恢复二极管的特点是恢复时间短，尤其是反 向恢复时间短，一般在5 μs以内，可用于要求很小 反向恢复时间的电路中，如用于与可控开关配合的 高频电路中。
3．
肖特基二极管是以金属和半导体接触形成的势垒为基 础的二极管，其反向恢复时间更短，一般为10～40 ns。肖 特基二极管在正向恢复过程中不会有明显的电压过冲，在 反向耐压较低的情况下正向压降也很小，明显低于快速恢 复二极管，因此，其开关损耗和正向导通损耗都很小。肖 特基二极管的不足是，当所承受的反向耐压提高时，其正 向电压有较大幅度提高。它适用于较低输出电压和要求较 低正向管压降的换流器电路中。
I
0
UF
图1-3 功率二极管的伏安特性曲线 (a) 螺栓型； (b) 平板型
1.1.2
1．正向平均电流I F(AV)
功率二极管的正向平均电流I F(AV)是指在规定的管壳温度
和散热条件下允许通过的最大工频半波电流的平均值, 元件标 称的额定电流就是这个电流。实际应用中，功率二极管所流过
的最大有效电流为I，则其额定电流一般选择为
一次放大。这样循环下去，形成了强烈的正反馈，使两个晶体 管很快达到饱和导通，这就是晶闸管的导通过程。导通后， 晶闸管上的压降很小，电源电压几乎全部加在负载上，晶闸管 中流过的电流即负载电流。
在晶闸管导通之后，它的导通状态完全依靠管子本身的 正反馈作用来维持， 即使控制极电流消失，晶闸管仍将处于 导通状态。因此， 控制极的作用仅是触发晶闸管使其导通， 导通之后，控制极就失去了控制作用。 要想关断晶闸管， 最 根本的方法就是必须将阳极电流减小到使之不能维持正反馈 的程度，也就是将晶闸管的阳极电流减小到小于维持电流。 可采用的方法有： 将阳极电源断开； 改变晶闸管的阳极电压 的方向， 即在阳极和阴极间加反向电压。
A
A
P1
N1
N1
G
P2
P2
N2
K (a)
IA
P NP
V1
R
IG
IC1
IC2
G NP N
V2
EA
S
EC
IK
K (b)
图 1-6 晶闸管工作原理等效电路
当晶闸管阳极承受正向电压，控制极也加正向电压时，
晶体管V2处于正向偏置，EC产生的控制极电流IG就是Ｖ2的基 极电流IB2，V2的集电极电流IC2 =β2 IG 。而IC2 又是晶体管Ｖ1 的基极电流，Ｖ1的集电极电流IC1=β1IC2 =β1β2 IG （ β1和β2分 别是Ｖ1和V2的电流放大系数）。电流IC1又流入V2的基极， 再
K (b)
K G
A (c)
图 1-4 晶闸管的外形、 (a) 外形； (b) 结构； (c) 图形符号
常用的晶闸管有螺栓式和平板式两种外形，如 图1-4(a)所示。晶闸管在工作过程中会因损耗而发 热，因此必须安装散热器。螺栓式晶闸管是靠阳 极（螺栓）拧紧在铝制散热器上， 可自然冷却； 平板式晶闸管由两个相互绝缘的散热器夹紧晶闸 管，靠冷风冷却。额定电流大于200 A的晶闸管都 采用平板式外形结构。此外，晶闸管的冷却方式 还有水冷、油冷等。
当晶闸管的阳极A接电源Ea的正端，阴极K经白炽灯接电源
的负端时，晶闸管承受正向电压。当控制电路中的开关S断开 时，白炽灯不亮，说明晶闸管不导通。
当晶闸管的阳极和阴极承受正向电压，控制电路中开关S闭 合，使控制极也加正向电压（控制极相对阴极）时，白炽灯亮， 说明晶闸管导通。
当晶闸管导通时，将控制极上的电压去掉（即将开关S断 开），白炽灯依然亮，说明一旦晶闸管导通，控制极就失去了 控制作用。

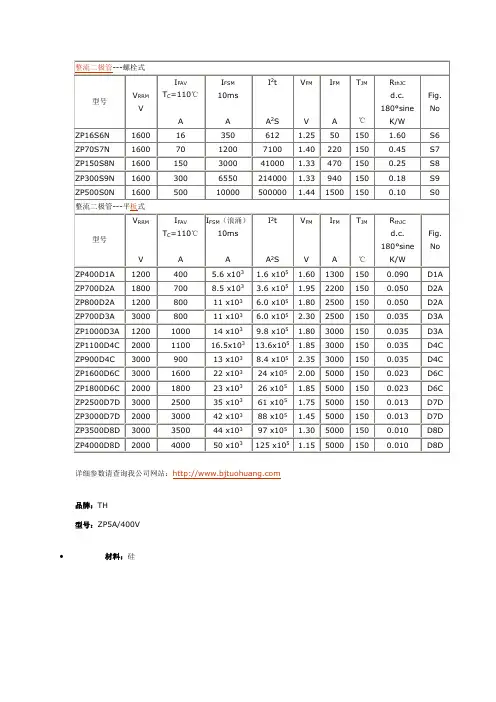

二极管、晶闸管等型号命名
详细参数请查询我公司网站： 品牌：TH型号：ZP5A/400V•材料：硅引用常用整流二极管型号大全极管型号:4148安装方式:贴片功率特性:大功率二极管型号:SA5.0A/CA-SA170A/CA安装方式:直插二极管型号:IN4007/IN4001安装方式:直插功率特性:小功率频率特性:低频二极管型号:70HF80安装方式:螺丝型功率特性:大功率频率特性:高频二极管型号:MRA4003T3G安装方式:贴片二极管型号:1SS355安装方式:贴片功率特性:大功率二极管型号6A10安装方式:直插功率特性:大功率;型号:2DHG型安装方式:直插功率特性:大功率二极管型号B5G090L安装方式:直插功率特性:小功率频率特性:超高频型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型IN4001 50 1.0 30 5.0 1.0 DO--41IN4002 100 1.0 30 5.0 1.0 DO--41IN4003 300 110 30 5.0 1.0 DO--41IN4004 400 1.0 30 5.0 1.0 DO--41IN4005 600 1.0 30 5.0 1.0 DO--41IN4006 800 1.0 30 5.0 1.0 DO--41IN4007 1000 1.0 30 5.0 1.0 DO--41IN5391 50 1.5 50 5.0 1.5 DO--15IN5392 100 1.5 50 5.0 1.5 DO--15IN5393 200 1.5 50 5.0 1.5 DO--15IN5394 300 1.5 50 5.0 1.5 DO--15IN5395 400 1.5 50 5.0 1.5 DO--15IN5396 500 1.5 50 5.0 1.5 DO--15IN5397 600 1.5 50 5.0 1.5 DO--15IN5398 800 1.5 50 5.0 1.5 DO--15IN5399 1000 1.5 50 5.0 1.5 DO--15RL151 50 1.5 60 5.0 1.5 DO--15RL152 100 1.5 60 5.0 1.5 DO--15RL153 200 1.5 60 5.0 1.5 DO--15RL154 400 1.5 60 5.0 1.5 DO--15RL155 600 1.5 60 5.0 1.5 DO--15RL156 800 1.5 60 5.0 1.5 DO--15RL157 1000 1.5 60 5.0 1.5 DO--15普通整流二极管参数(二)型号最高反向峰值电压(v) 平均整流电流(a) 最大峰值浪涌电流(a 最大反向漏电流(Ua) 正向压降(V) 外型RL201 50 2 70 5 1 DO--15RL202 100 2 70 5 1 DO--15 RL203 200 2 70 5 1 DO--15 RL204 400 2 70 5 1 DO--15 RL205 600 2 70 5 1 DO--15 RL206 800 2 70 5 1 DO--15 RL207 1000 2 70 5 1 DO--15 2a01 50 2 70 5 1.1 DO--15 2a02 100 2 70 5 1.1 DO--15 2a03 200 2 70 5 1.1 DO--15 2a04 400 2 70 5 1.1 DO--15 2a05 600 2 70 5 1.1 DO--15 2a06 800 2 70 5 1.1 DO--15 2a07 1000 2 70 5 1.1 DO--15 RY251 200 3 150 5 3 DO--27 RY252 400 3 150 5 3 DO--27 RY253 600 3 150 5 3 DO--27 RY254 800 3 150 5 3 DO--27 RY255 1300 3 150 5 3 DO--27 普通整流二极管参数(三)IN5401 50 3 200 5 1 DO--27 IN5402 100 3 200 5 1 DO--27 IN5403 150 3 200 5 1 DO--27 IN5404 200 3 200 5 1 DO--27 IN5405 400 3 200 5 1 DO--27 IN5406 600 3 200 5 1 DO--27 IN5407 800 3 200 5 1 DO--27 IN5408 1000 3 200 5 1 DO--27 6a05 50 6 400 10 0.95 R--6 6a1 100 6 400 10 0.95 R--6 6a2 200 6 400 10 0.95 R--66a4 400 6 400 10 0.95 R--6 6a6 600 6 400 10 0.95 R--6 6a8 800 6 400 10 0.95 R--6 6a10 1000 6 400 10 0.95 R--6 P600a 50 6 400 10 0.95 R--6 P600B 100 6 400 10 0.95 R--6 P600D 200 6 400 10 0.95 R--6 P600G 400 6 400 10 0.95 R--6 P600J 600 6 400 10 0.95 R--6 P600K 800 6 400 10 0.95 R--6 P600M 1000 6 400 10 0.95 R--6ZP型普通整流管（平板型）适用范围：适用于机车电传，电解，充电，电机励磁，电机调速领域的变流装置。
串联二极管式晶闸管逆变电路
串联二极管式晶闸管逆变电路晶闸管逆变电路是一种将直流电转换为交流电的电路，广泛应用于工业控制、电力变频、电动机调速等领域。
而串联二极管式晶闸管逆变电路是一种常见的晶闸管逆变电路拓扑结构，本文将对其原理和特点进行详细介绍。
一、串联二极管式晶闸管逆变电路的原理串联二极管式晶闸管逆变电路由晶闸管、二极管和负载组成。
晶闸管是一种具有控制性的电子开关器件，能够实现对电流的精确控制。
而二极管则起到了保护晶闸管的作用，防止其反向击穿。
负载则是电路的输出部分，可以是电动机、灯泡等。
在串联二极管式晶闸管逆变电路中，晶闸管和二极管以串联的方式连接，形成一个闭合的回路。
当外部施加正向电压时，晶闸管处于导通状态，电流可以通过晶闸管和负载，实现直流到交流的转换。
而当外部施加反向电压时，晶闸管会自动断开，二极管则开始导通，防止电流反向流入晶闸管，保护其不被击穿。
二、串联二极管式晶闸管逆变电路的特点1. 简单可靠：串联二极管式晶闸管逆变电路的结构简单，元件较少，故而可靠性较高。
2. 输出电压稳定：晶闸管作为开关器件，其控制性能良好，能够实现对输出电压的精确控制，保证输出电压的稳定性。
3. 适用范围广：串联二极管式晶闸管逆变电路能够适应不同功率和电压等级的负载，具有较大的适应性。
4. 转换效率高：晶闸管作为开关器件，其导通和截止状态切换速度快，转换效率高。
5. 可实现双向电流：串联二极管式晶闸管逆变电路的输出电流可以实现正反向流动，可适应不同工作条件的需求。
三、串联二极管式晶闸管逆变电路的应用串联二极管式晶闸管逆变电路广泛应用于工业控制领域。
其主要应用包括：电力变频调速系统、电动机调速系统、无级调速系统、电压调节系统等。
在这些应用中，晶闸管逆变电路能够将直流电源转换为交流电源，满足电机的不同转速要求，实现精确控制。
串联二极管式晶闸管逆变电路还可用于电力电子调光系统、电力电子补偿系统、电力电子制冷系统等领域。
在这些应用中，晶闸管逆变电路能够实现对电能的精确调节和控制，提高系统的效率和稳定性。
晶闸管二极管主要参数及其含义
晶闸管二极管主要参数及其含义IEC标准中用来表征晶闸管二极管性能特点的参数有数十项但用户经常用到的有十项左右本文就晶闸管二极管的主要参数做一简单介绍1、正向平均电流IF(AV)(整流管)通态平均电流IT(AV)(晶闸管)是指在规定的散热器温度THS 或管壳温度 TC时,允许流过器件的最大正弦半波电流平均值此时器件的结温已达到其最高允许温度Tjm仪元公司产品手册中均给出了相应通态电流对应的散热器温度THS 或管壳温度 TC值用户使用中应根据实际通态电流和散热条件来选择合适型号的器件2、正向方均根电流IFRMS(整流管)通态方均根电流ITRMS(晶闸管)是指在规定的散热器温度THS 或管壳温度 TC时,允许流过器件的最大有效电流值用户在使用中须保证在任何条件下流过器件的电流有效值不超过对应壳温下的方均根电流值3、浪涌电流IFSM (整流管)ITSM(晶闸管)表示工作在异常情况下器件能承受的瞬时最大过载电流值用10ms底宽正弦半波峰值表示仪元公司在产品手册中给出的浪涌电流值是在器件处于最高允许结温下施加80% VRRM条件下的测试值器件在寿命期内能承受浪涌电流的次数是有限的用户在使用中应尽量避免出现过载现象4、断态不重复峰值电压VDSM反向不重复峰值电压VRSM指晶闸管或整流二极管处于阻断状态时能承受的最大转折电压一般用单脉冲测试防止器件损坏用户在测试或使用中应禁止给器件施加该电压值以免损坏器件5、断态重复峰值电压VDRM反向重复峰值电压VRRM是指器件处于阻断状态时断态和反向所能承受的最大重复峰值电压一般取器件不重复电压的90%标注高压器件取不重复电压减100V标注用户在使用中须保证在任何情况下均不应让器件承受的实际电压超过其断态和反向重复峰值电压6、断态重复峰值漏电流IDRM反向重复峰值漏电流IRRM为晶闸管在阻断状态下承受断态重复峰值电压VDRM 和反向重复峰值电压VRRM时流过元件的正反向峰值漏电流该参数在器件允许工作的最高结温Tjm下测出7、通态峰值电压VTM(晶闸管)正向峰值电压VFM(整流管)指器件通过规定正向峰值电流IFM (整流管)或通态峰值电流ITM(晶闸管)时的峰值电压也称峰值压降该参数直接反映了器件的通态损耗特性影响着器件的通态电流额定能力点图进入相册点图进入相册点图进入相册点图进入相册点图进入相册。
04第四章 晶闸管及其应用
第四章晶闸管及其应用第一节晶闸管的构造、工作原理、特性和参数晶闸管—可控硅，是一种受控硅二极管。
优点：体积小、重量轻、耐压高、容量大、响应速度快、控制灵活、寿命长、使用维护方便。
缺点：大多工作与断续的非线性周期工作状态，产生大量谐波干扰电网；过载能力和抗扰能力较差、控制电路复杂。
（由于技术进步，近年有改善）1.1晶闸管的基本结构：晶闸管是具有三个PN结的四层结构,其外形、结构及符号如图。
1.2晶闸管的工作原理在极短时间内使两个三极管均饱和导通，此过程称触发导通。
晶闸管导通后，去掉EG ，依靠正反馈，仍可维持导通状态。
晶闸管导通必须同时具备两个条件：1. 晶闸管阳极电路(阳极与阴极之间)施加正向电压。
2. 晶闸管控制电路(控制极与阴极之间)加正向电压或正向脉冲(正向触发电压)。
晶闸管导通后，控制极便失去作用。
依靠正反馈，晶闸管仍可维持导通状态。
晶闸管关断的条件：1. 必须使可控硅阳极电流减小,直到正反馈效应不能维持。
2. 将阳极电源断开或者在晶闸管的阳极和阴极间加反向电压。
1.3晶闸管的伏安特性静态特性承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通；承受正向电压时，仅在门极有触发电流的情况下晶闸管才能开通；晶闸管一旦导通，门极就失去控制作用；要使晶闸管关断，只能使晶闸管的电流降到接近于零的某一数值以下。
晶闸管的阳极伏安特性是指晶闸管阳极电流和阳极电压之间的关系曲线，如图3所示。
其中：第I象限的是正向特性；第III象限的是反向特性图3 晶闸管阳极伏安特性I G2>I G1>I GI G=0时，器件两端施加正向电压，正向阻断状态，只有很小的正向漏电流流过，正向电压超过临界极限即正向转折电压U bo，则漏电流急剧增大，器件开通。
这种开通叫“硬开通”，一般不允许硬开通；随着门极电流幅值的增大，正向转折电压降低；导通后的晶闸管特性和二极管的正向特性相仿；晶闸管本身的压降很小，在1V左右；导通期间，如果门极电流为零，并且阳极电流降至接近于零的某一数值I H以下，则晶闸管又回到正向阻断状态。
第1章--电力晶体管和晶闸管
一般为几十到几百毫安，与结温有关，结温越高， 则IH越小
3) 擎住电流 IL：晶闸管刚从断态转入通态并移除触发 信号后， 能维持导通所需的最小电流。 对同一晶闸管来说，通常IL约为IH的2~4倍。
IG2 > IG1 > IG =0
UBO UA
雪崩 击穿
图1-5 晶闸管的伏安特性 IG2>IG1>IG
16
IA
四、晶闸管的阳极伏安特性
正向 导通
1) 正向特性
URSM URRM -UA
IH
IG2
IG1 IG=0
O
UDRM Ubo +UA
IG=0时，器件两端施加正向电压，正向阻
断状态，只有很小的正向漏电流流过，正向
J1 J2 J3
K
a)
b)
图1-2 晶闸管的外形、结构和电气图形符号
a) 外形 b) 结构 c) 电气图形符号
K G
A c)
11
晶闸管的管耗和散热：
管耗＝流过器件的电流×器件两端的电压
管耗将产生热量，使管芯温度升高。如果超 过允许值，将损坏器件，所以必须进行散热 和冷却。
冷却方式：自然冷却（散热片）、风冷（风 扇）、水冷
雪崩 击穿
UDSM
电电压流超急过剧临增界大极，限器即件开正通向。转折电压Ubo，则漏
-IA
图1-5 晶闸管的伏安特性
随着门极电流幅值的增大，正向转折电压降
IG2>IG1>IG
低。
导通后的晶闸管特性和二极管的正向特性相 仿。
晶闸管本身的压降很小，在1V左右。
电力二极管和晶闸管
——电气设备或电力系统中，直接承担电能的变 换或控制任务的电路。
2）分类: 电真空器件
(汞弧整流器、闸流管等)
半导体器件 (采用的主要材料仍然是硅）
3）同处理信息的电子器件相比的一般特征：
处理电功率的能力，一般远大于处理信息的 电子器件。
其处理电功率的能力小至毫瓦级，大至 兆瓦级, 多都远大于处理信息的电子器件。
驱动
路
电路
V2 主电路
电气隔离 电力电子器件在实际应用中的系统组成
3、电力电子器件的分类
按照器件能够被控制的程度，分为以下三类：
不可控器件(Power Diode) ——不能用控制信号来控制其通断, 因此也就
不需要驱动电路。
半控型器件（Thyristor） ——通过控制信号可以控制其导通而不能控
制其关断。
一、 晶闸管的结构
外形结构： 塑封形
平板形
螺栓形
外形有塑封形、螺栓形和平板形三种封装。
塑封形 —— 额定电流10A以下。 螺栓型 —— 额定电流10～200A。 平板形 —— 额定电流200A以上。
阴极 K
门极 G
晶闸管的外形及电气图形符号
A 阳极
有三个联接端。 螺栓形封装，通常螺栓是其阳极，能与散热器紧 密联接且安装方便。 平板形晶闸管可由两个散热器将其夹在中间。
电力二级管和晶闸管
补充内容：电力电子器件概述 1.1 电力二极管 1.2 晶闸管 1.3 双向晶闸管及其他派生晶闸管 本章小结
电子技术的基础 ——电子器件：晶体管和集成电路 电力电子电路的基础 ——电力电子器件
本章主要内容： 概述电力电子器件的概念、特点和分类等问题。 介绍电力二极管、晶闸管的工作原理、基本特性、主 要参数、选择和使用中应注意问题。
第9章--电力二极管、电力晶体管和晶闸管的应用简介
目录目录.............................................................................................................................................................................. 第9章电力二极管、电力晶体管和晶闸管的应用简介 . 09.1 电力二极管的应用简介 09.1.1 电力二极管的种类 09.1.2 各种常用的电力二极管结构、特点和用途 09.1.3 电力二极管的主要参数 09.1.4 电力二极管的选型原则 (1)9.2 电力晶体管的应用简介 (2)9.2.1 电力晶体管的主要参数 (2)9.2.2 电力晶体管的选型原则 (2)9.3 晶闸管的应用简介 (3)9.3.1 晶闸管的种类 (3)9.3.2 各种常用的晶体管结构、特点和用途 (3)9.3.3 晶闸管的主要参数 (4)9.3.4 晶闸管的选型原则 (5)9.4 总结 (6)第9章电力二极管、电力晶体管和晶闸管的应用简介9.1 电力二极管的应用简介电力二极管（Power Diode）在20世纪50年代初期就获得应用，当时也被称为半导体整流器；它的基本结构和工作原理与信息电子电路中的二极管相同，都以半导体PN结为基础，实现正向导通、反向截止的功能。
电力二极管是不可控器件，其导通和关断完全是由其在主电路中承受的电压和电流决定的。
电力二极管实际上是由一个面积较大的PN结和两端引线以及封装组成的。
9.1.1 电力二极管的种类电力二极管主要有普通二极管、快速恢复二极管和肖特基二极管。
9.1.2 各种常用的电力二极管结构、特点和用途名称结构特点、用途实例图片整流二极管多用于开关频率不高（1kHz以下）的整流电路中。
其反向恢复时间较长，一般在5s以上，其正向电流定额和反向电压定额可以达到很高。
常见功率器件介绍
常见功率器件介绍功率器件是电力电子领域中重要的一种电子器件，用于变换、传递和控制电能。
常见的功率器件包括大功率二极管、晶闸管、可控硅、IGBT和MOSFET等。
本文将对这些常见的功率器件进行介绍。
1.大功率二极管：大功率二极管是一种常见的功率器件，具有较低的导通压降和较高的瞬态响应速度。
常见的大功率二极管如Schottky二极管，它具有快速导通、快速关断，适合于高频和高效率的电力转换系统。
大功率二极管常用于电流整流和反向保护等电源应用中。
2. 晶闸管（Thyristor）：晶闸管是一种可控硅器件，具有双向导通特性。
晶闸管的导通状态由门极信号控制，一旦导通后，其二极管部分将保持导通状态，直到控制信号消失或电流下降至谷值。
晶闸管适用于高压、高电流的交流电源控制和整流应用，如交流调光、电动机控制和功率变换等。
3.可控硅（SCR）：可控硅是一种具有双向导通特性的功率器件，可通过外部电压触发，从而控制其导通和关断状态。
可控硅的导通需要一个触发脉冲，一旦导通，只能通过降低电流或断开电源来关断。
可控硅广泛应用于高压电源、充电器、交直流变换器和电动机驱动器等系统中。
4. IGBT（Insulated Gate Bipolar Transistor）：IGBT是一种功率MOSFET和双极型晶体管的混合器件，结合了二者的优点。
IGBT具有低导通压降和高开关速度的特点，在高频和高效率的应用中广泛使用。
IGBT适用于电力电子中的交流调变器、逆变器和电动机驱动器等应用。
5. MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）：MOSFET是一种具有储存性的功率晶体管，可以在接通状态下进行电流放大，适用于低功率和中功率应用。
MOSFET具有低导通压降、高开关速度和可控性强的优点。
在电源管理、电动机控制和逆变器等应用中，MOSFET是一种常见的功率器件。
总结起来，大功率二极管、晶闸管、可控硅、IGBT和MOSFET是常见的功率器件。
晶闸管的工作原理
晶闸管的工作原理晶闸管（Thyristor）是一种电子器件，可以将其视为一种受控的二极管。
它通常由包括控制极、阳极和阴极的三个区域组成，其中控制极相当于普通二极管的控制端，阳极相当于普通二极管的正极，阴极相当于普通二极管的负极。
下文将详细介绍晶闸管的工作原理。
晶闸管通常在其结构中添加掺杂少量的杂质，以形成P型和N型区域，如P型和N型硅材料。
在晶闸管中，阳极和阴极之间的结被用于控制晶闸管的通断状态。
而控制极被用于控制晶闸管的导通。
1.关态（堵塞态）：晶闸管处于关断状态，类似于二极管的阻止反向电流的状态。
当控制极为触发状态时，晶闸管处于关断状态。
2.开态（导通态）：当控制极从关断状态切换到触发状态时，晶闸管进入导通状态。
控制极提供一个足够的电流来激活晶闸管，并使其产生一个通路，允许阳极和阴极之间的电流流动。
一旦晶闸管进入导通状态，它将维持导通，即使控制极的电流被移除，直到通过阳极和阴极的电流降至零或接近零为止。
晶闸管的触发可以通过以下几种方式实现：1.正向电压触发：当阳极对控制极施加足够的正向电压时，晶闸管将处于导通状态。
这是晶闸管最常见的触发方式。
2.负向电压触发：当阴极对控制极施加足够的负向电压时，晶闸管将处于导通状态。
这种触发方式较少使用。
3.光触发：通过施加光照，提供足够的光电子供给给控制极，可以触发晶闸管。
4.辅助触发：通过外部线路提供触发脉冲，如触发电压或触发电流脉冲，也可以触发晶闸管。
晶闸管在电力系统中具有广泛的应用，主要用于控制交流电源的电压和电流。
它可以作为开关或控制元件，用于步进电机、稳压器、变频器等设备中。
由于晶闸管具有可靠、耐电压高、响应速度快等优点，所以在许多高功率电子设备中得到了广泛的应用。
总结来说，晶闸管是一种可控的电子开关，它允许电流在阳极和阴极之间流动或不流动。
通过控制极的触发信号，晶闸管可以从关断状态切换到导通状态。
晶闸管的工作原理相对简单，但其应用广泛，可以在电力系统和电子设备中提供精确的电流和电压控制功能。
二极管、三极管、晶闸管简介
5、 二极管作用： 整流：将交流电信号转换成直流电信号。 检波：用于高频信号的调解（信号转换）。 发光：用于装饰或各种信号指示。 变容：用于各种自动调谐电路。 光电：用于光的测量；当制成大面积的光电二极管，可当做一种能源，称为光电池。
整流（利用单向导电性）
把交流电变为直流电，称为整流。一个简单的二极管半波整流电路如图(a)所示。若二极管为理想二极管，当输入一 正弦波时，由图可知：正半周时，二极管导通(相当开关闭合)，vo=vi；负半周时，二极管截止(相当开关打开)， vo =0。其输入、输出波形见图(b)。整流电路是直流电源的一个组成部分。
vi
＋
D
＋
0
t
vi
RL
vo
vo
－
－
0
t
(a)
(b)
稳压
稳压二极管的特点就是反向通电尚未击穿前，其两端的电压基本保持不变。这样，当把稳压管接 入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压 将基本保持不变。 稳压二极管在电路中常用“ZD”加数字表示
1、正常二极管
二极管、三极管、晶闸管简介
晶体二极管(Diode)
1、二极管的构成 核心是PN结， P性材料和N性材料结合， 有2个出线 端，即二极管有正、负两个极
应用电路
整
稳
流
压
正极
positive
PN
负极
negative
限
幅
(a)
正极
负极
(b)
2、二极管的电路符号： D VD 3、 基本特性：单向导电性
4、分类： 根据材质分为：1）硅二极管（导通电压：0.5~0.7V） 2) 锗二极管(导通电压：0.2~0.3V) 根据用途分：整流二极管、检波二极管、稳压二极管、发光二极管、光电二极管、变容二极管等
