氟碳外墙涂料及其配套涂层的研究
氟碳涂料仿铝板装饰涂膜在工程中的应用
涂面 ， 喷嘴与墙面的距离一般为３ ～５ｃ 喷枪移动速度约３ ｃ ｓ且移 ０ ０ｍ， ０ｍ／ ， 动均 匀 ， 喷涂 涂 料 的雾 化 幅度 以直 径 ｌ ～１ｃ ０ ５ ｍ宽为 宜 。 道 涂膜 表 面干 燥 每 后要 用 ６ ０ 细 砂纸 轻 轻打 磨 一遍 ， 后进 行 下道 工 序 。 ０号 然
作者 简 介：
孙庆 （ ６ 一） １ ９ ，男 ，工 程师 。研 究方 向： ９ 房屋建 筑工 程管理 。
２０ ４
中 子商务 娟 ２１ ・ ６ 国电 ００ ０
３ ６、喷 底 漆 ．
２、 工 艺 流 程
基层 处理 一分格 缝整 理 一粘 贴抗 裂玻 璃纤 维 网格布 一 批找平 腻 子（或 ２ ３ ） 打磨一批光面腻子、 遍 、 打磨 一涂水性封底漆 （遍） ２ 一氟碳中涂喷涂施 工 （遍 ） ２ 一氟碳面涂喷涂施工 （遍 ） １ 一氟碳罩光漆施工 （ 遍）一涂层维 ２
３ ５ 喷涂 操作 ห้องสมุดไป่ตู้、
６ 、 结 语
该工 程 采用 氟 碳涂 料 仿铝 板 装 饰涂 膜 施 工 ， 工序 比较 的多 ， 其 材料 较 贵， 施工技术难度大。 但由于在该涂膜上可任意造型 ， 任意选色、 装饰性能 好 、 久 性 长 、 能价 格 比高 、 耐 性 受污 染 后易 清 洗等 特 点 ， 集合 了 罩 面玻璃 、 它 铝塑板、 复合板的优点 ， 节约了金属墙中的金属骨架和金属板材的费用 ， 具 有经 济 与技术 的综合 优 势 ， 并能达 到 理想 的装 饰 效果 。 同时采 用氟 碳涂 料单 价 １ ５ ／ 左 右 ，总造 价约 ７ 万 。而 采 用铝 板 幕墙 总 造价 月 ４ ０ ， ２ 元 ｍ！ ５ ５ 万 从 而大 大 地 节约 了 ３ ５ 元 成 本 。 ７万
建筑氟碳涂料在施工中问题
建筑氟碳涂料在施工中的问题探析【摘要】随着科学技术的快速发展，各种新技术和新产品应用而生，氟碳涂料主要以氟树脂为主要成膜物质的涂料。
在我国建筑外墙中首先应用氟碳涂料，相对于其它涂料，氟碳涂料能够进行现场施工，施工成本也比较低，专业研究人员通过经验总结氟碳涂料在建筑中应用中的各种问题，从而进行深入研究，不断完善氟碳涂料在建筑施工中的应用。
本文主要针对建筑氟碳涂料在施工中存在的相关问题进行阐述。
关键词：建筑；氟碳涂料；施工问题；探析中图分类号：tq639.2文献标识码： a 文章编号：发达国家的氟碳涂料行业相对于我国氟碳涂料行业而言，起步较早，其产品工艺也趋于成熟，积累了较多的经验。
虽然我国氟碳涂料行业发展较晚，但是在这十几年内已经成功推广了feve和pvdf 氟碳树脂涂料，feve氟碳树脂涂料已经广泛应用到我国建筑施工行业，在实际应用中，我国氟碳涂料在施工中应用中存在着一些常见问题，如针孔、阴阳色和缩孔等，专业领域的研究人员要充分研究氟碳涂料在施工中存在的问题，采取有效地方式解决问题，使氟碳涂料的优越性能得到更好的发挥。
1.建筑氟碳涂料在施工中存在的问题及形成原因相对于传统油漆涂料，氟碳涂料的耐侯性较强，表现为出色的耐光性能；相对于传统的外墙贴铝塑板，氟碳涂料在操作上较为简便，易于翻新，设计者不用考虑建筑物性状，进行自由设计发挥，并且氟碳涂料的质量较强，给墙体带来的负担较轻，不会发生铝塑板坠落的潜在危险，它可以在低价的范围内与铝塑板有相同的效果。
因此，氟碳涂料受到建筑施工行业的青睐，但在实际应用中，氟碳涂料还存在一些问题，分析总结如下。
1.1存在的建筑外墙开裂、涂层剥落问题建筑氟碳涂料在施工中会出现外墙开裂和涂层剥落的问题，随着施工时间的推移，建筑墙体受到各种外界因素或内部结构的因素而导致墙体产生裂痕，形成涂料层裂纹和腻子层。
产生这种现象的原因包括温差因素、地基的不均匀沉降以及结构因素等。
在建筑施工中，导致建筑墙体的顶层产生裂缝最根本的原因之一是由于温差因素，施工外界环境的温度差将直接影响到温差裂缝的开裂程度，温差越大，温差裂缝则越严重，反之则相对较轻。
氟碳漆喷涂工艺(3篇)
第1篇摘要：氟碳漆喷涂工艺是一种广泛应用于金属、木材、塑料等材料表面的涂装技术。
氟碳漆具有优异的耐候性、耐腐蚀性、耐化学品性、耐高温性和装饰性，因此在航空航天、建筑、汽车、船舶等领域有着广泛的应用。
本文将详细介绍氟碳漆喷涂工艺的原理、流程、注意事项以及质量控制方法。
一、氟碳漆喷涂工艺原理氟碳漆喷涂工艺是利用压缩空气将涂料雾化，形成细小的涂料颗粒，通过喷枪将涂料颗粒喷涂到被涂物表面，形成均匀、光滑的涂层。
喷涂过程中，涂料颗粒与被涂物表面发生碰撞，部分涂料颗粒粘附在表面，形成涂层。
涂料颗粒在碰撞过程中，部分颗粒因动能转化为热能，使涂料颗粒温度升高，有助于涂料颗粒与被涂物表面的粘结。
二、氟碳漆喷涂工艺流程1. 喷涂前的准备工作（1）选择合适的氟碳漆：根据被涂物的材质、用途和施工环境选择合适的氟碳漆。
（2）清洁被涂物表面：将被涂物表面的油污、灰尘、锈蚀等杂质清除干净。
（3）打磨被涂物表面：对被涂物表面进行打磨，提高涂层与被涂物表面的附着力。
（4）涂装前处理：对被涂物表面进行涂装前处理，如脱脂、磷化等。
2. 氟碳漆喷涂（1）调整喷涂参数：根据被涂物材质、涂料的粘度和施工要求，调整喷涂压力、喷枪与被涂物表面的距离、喷涂速度等参数。
（2）喷涂：启动喷枪，均匀喷涂涂料。
喷涂过程中，注意喷枪与被涂物表面的垂直度、喷涂速度和涂层厚度。
（3）多层喷涂：根据涂装要求，进行多层喷涂。
每层涂层干燥后，再进行下一层喷涂。
3. 喷涂后的处理（1）干燥：喷涂完成后，将被涂物放置在干燥通风的环境中，让涂层自然干燥。
（2）固化：根据涂料的固化要求，进行固化处理，如烘烤、紫外线照射等。
（3）检查：对涂层进行检查，确保涂层无气泡、裂纹、脱落等现象。
三、氟碳漆喷涂工艺注意事项1. 涂料选择：选择合适的氟碳漆，确保涂料性能满足被涂物的要求。
2. 喷涂环境：喷涂环境应保持干燥、通风，避免涂料颗粒在空气中沉积。
3. 喷枪调整：根据被涂物材质、涂料的粘度和施工要求，调整喷枪参数，确保涂层均匀。
涂料用PVDF的一些性能

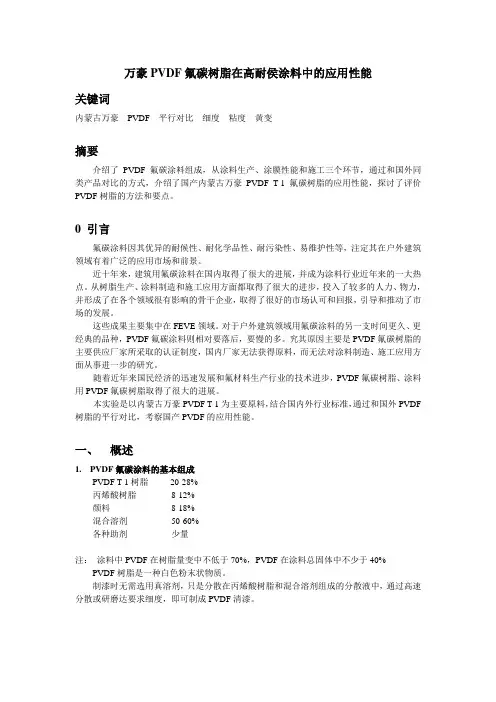

万豪PVDF氟碳树脂在高耐侯涂料中的应用性能关键词内蒙古万豪PVDF 平行对比细度粘度黄变摘要介绍了PVDF氟碳涂料组成，从涂料生产、涂膜性能和施工三个环节，通过和国外同类产品对比的方式，介绍了国产内蒙古万豪PVDF T-1氟碳树脂的应用性能，探讨了评价PVDF树脂的方法和要点。
0 引言氟碳涂料因其优异的耐候性、耐化学品性、耐污染性、易维护性等，注定其在户外建筑领域有着广泛的应用市场和前景。
近十年来，建筑用氟碳涂料在国内取得了很大的进展，并成为涂料行业近年来的一大热点。
从树脂生产、涂料制造和施工应用方面都取得了很大的进步，投入了较多的人力、物力，并形成了在各个领域很有影响的骨干企业，取得了很好的市场认可和回报，引导和推动了市场的发展。
这些成果主要集中在FEVE领域。
对于户外建筑领域用氟碳涂料的另一支时间更久、更经典的品种，PVDF氟碳涂料则相对要落后，要慢的多。
究其原因主要是PVDF氟碳树脂的主要供应厂家所采取的认证制度，国内厂家无法获得原料，而无法对涂料制造、施工应用方面从事进一步的研究。
随着近年来国民经济的迅速发展和氟材料生产行业的技术进步，PVDF氟碳树脂、涂料用PVDF氟碳树脂取得了很大的进展。
本实验是以内蒙古万豪PVDF T-1为主要原料，结合国内外行业标准，通过和国外PVDF 树脂的平行对比，考察国产PVDF的应用性能。
一、概述1.PVDF氟碳涂料的基本组成PVDF T-1树脂20-28%丙烯酸树脂8-12%颜料8-18%混合溶剂50-60%各种助剂少量注：涂料中PVDF在树脂量变中不低于70%，PVDF在涂料总固体中不少于40% PVDF树脂是一种白色粉末状物质。
制漆时无需选用真溶剂，只是分散在丙烯酸树脂和混合溶剂组成的分散液中，通过高速分散或研磨达要求细度，即可制成PVDF清漆。
2．PVDF氟碳涂料组成1.PVDF树脂化学结构-CF2-CH2JX-PVDF树脂是一个高分子量、半结晶体的氟聚合物。
PVDF涂料
PVDF氟碳涂料现状及市场前景姜才兴周福根( 宁波市科技园区东升科技发展有限公司 , 315103)摘要 : PVDF 氟碳涂料具有优异的耐候性和良好的耐腐蚀性 , 介绍该涂料的技术性能指标及在各领域中的应用。
关键词 : PVDF 氟碳涂料 ; 性能 ; 应用PVDF 氟碳涂料具有优异的户外耐候性 , 良好的耐腐蚀性和其他合成树脂不可匹敌的防污性、抗划伤性 , 在国外的建筑物上应用该涂料后 , 历经 30 多年风雨沧桑 , 装饰面貌依然如初 , 其极佳的效果引起了国内建筑、电子电器行业的青睐。
随着国民经济的高速发展 , 社会消费水准大幅度提升 , 对建筑物内外装饰和石油化工设备维护、涂装的要求越来越高 , 为 PVDF 的发展和应用提供了广阔的市场。
1 PVDF 主要生产商及性能指标PVDF 树脂是由 1 . 1- 二氟乙烯 (H 2 C = CF 2 ) 在自由引发剂的作用下聚合而成偏二氟乙烯均聚物 , 含氟量为 59 . 4 % [1] 。
1948 年该产品由美国杜邦公司研制而成 , 1950 年开始生产。
由于 PVDF 树脂不溶于一般有机溶剂 , 往往是悬浮分散体 , 为此需加入一定量的热塑性丙烯酸树脂 , 改进颜料分散性 , 提高漆膜对底材的附着力、粘度 , 改善涂膜的稳定性。
六十年代 PVDF 实现商品化生产 , 最早应用为美国 Penwalt 公司 , 在美国已有 30 年以上的业绩 , 如美国新泽西州大厦、大西洋城内赌城 , 日纳西州水族馆、亚特兰大体育馆等 , 装饰面貌基本如初。
目前世界上 PVDF 树脂主要供应商见表 1, PVDF 树脂的质量技术指标见表 2( 以 Kynar500 、 Kynar5000) 和国内上海三爱富材料公司 FR921 为例 ) 。
生产 PVDF 涂料的公司 , 则包括美国 PPG 、英国 ICI 、德国赫伯兹 ( Herbertz) 、荷兰 AKZO 、 NEBEL 等著名涂料公司 , 并占领中国 PVDF 涂料市场。
氟碳喷涂成分
氟碳喷涂成分
氟碳喷涂是一种广泛应用于建筑、家居、汽车及电子行业的高级涂料。
氟碳喷涂成分是由具有高耐化学性、高耐候性和低粘度的喷涂料组成的。
它还具有防尘、抗污、防水、抗紫外线等多种优秀性能。
氟碳喷涂的主要成分包括氟树脂、有机溶剂和一些助剂等。
其中，氟
树脂的聚合度非常高，具有超强的耐化学性和低摩擦系数，使得氟碳
喷涂能够在极端环境下长期保持耐久性。
而有机溶剂则能够提供给氟
树脂出色的均匀涂布性、良好的流动性和高光泽度。
此外，助剂的加
入既可以提高氟碳喷涂的耐候性和粘度，也可以改变其颜色和纹理，
使之更符合个性化的需要。
值得一提的是，虽然氟碳喷涂的性能非常出色，但是目前还存在一些
环保问题和成本问题。
若能在兼顾质量和成本的前提下，以更环保的
方式应用氟碳喷涂，无疑将会更加突出其价值。
总之，氟碳喷涂的成分是由氟树脂、有机溶剂和助剂构成的高级涂料，具有高耐化学性、高耐候性和低粘度等多种优秀性能。
与此同时，为
了更好地推广氟碳喷涂的应用，我们需要充分考虑其环保和成本等问题，从而更好地提高其使用价值。
氟碳漆铝板的作用-概述说明以及解释
氟碳漆铝板的作用-概述说明以及解释1.引言1.1 概述氟碳漆铝板是一种广泛应用于建筑领域的新型材料。
它由铝板作为基底，涂覆上氟碳漆层，通过特殊的工艺处理形成。
氟碳漆铝板具有一系列独特的特性和功能，因此在建筑设计和装饰中起着重要的作用。
首先，氟碳漆铝板具有良好的防腐效果。
由于氟碳漆具有优异的化学特性和抗腐蚀性，涂覆上氟碳漆层的铝板能够有效地抵御酸碱、化学物质和大气中的腐蚀物，延长材料的使用寿命。
这使得氟碳漆铝板成为建筑外墙表面的理想选择，特别是在潮湿或腐蚀环境下的建筑项目中。
其次，氟碳漆铝板具有出色的装饰效果。
氟碳漆铝板不仅具有铝板的金属感和质感，还能通过调整涂层的颜色和光泽度来实现丰富多样的外观效果。
无论是简约现代还是古典复古风格，都能够通过氟碳漆铝板来实现，并为建筑赋予独特的审美价值。
此外，氟碳漆铝板还能够通过加工和压花等工艺，形成不同的纹理和图案，进一步提升建筑的艺术感和个性化。
最后，氟碳漆铝板还具有良好的耐候性。
普通的涂料在长时间的紫外线照射、高温、风雨等外部环境影响下容易褪色、变质，降低了建筑外墙材料的使用寿命。
而氟碳漆铝板具有优异的耐候性，能够长时间保持色泽鲜艳、光亮如新，对于保持建筑外墙的美观和抗气候损害具有重要意义。
综上所述，氟碳漆铝板以其防腐、装饰和耐候等特性，成为建筑领域的重要材料。
它的应用前景广阔，不仅能够满足建筑外墙的基本需求，还可以为建筑赋予独特的外观和风格。
然而，氟碳漆铝板也存在一定的局限性，如价格较高、施工难度稍大等，需要在实际应用中加以权衡。
未来的研究工作应该进一步解决这些问题，并探索氟碳漆铝板在其他领域的应用潜力。
1.2文章结构文章结构部分的内容可以参考以下内容：文章结构部分旨在介绍整篇文章的组织结构，帮助读者更好地理解文章的内容和逻辑顺序。
文章的结构应该清晰明了，有助于读者有条理地理解和阅读。
本文的结构分为引言、正文和结论三个部分。
引言部分主要包括概述、文章结构和目的三个方面。
外墙保温涂料饰面金属氟碳漆施工方案
外墙保温涂料饰面金属氟碳漆施工方案外墙保温涂料饰面金属氟碳漆施工方案是指在建筑外墙保温系统中，使用金属氟碳漆作为饰面涂料的一种施工方案。
金属氟碳漆具有耐候性好、颜色丰富、表面平整光滑等特点，广泛应用于建筑外墙装饰。
本文将详细介绍外墙保温涂料饰面金属氟碳漆的施工方案。
施工前准备工作在进行外墙保温涂料饰面金属氟碳漆施工之前，需要做好以下准备工作：1.材料准备：准备好金属氟碳漆、底漆、外墙保温材料、基层处理材料等所需材料。
2.施工工具：确保有配套的刷子、辅助工具、搅拌器等施工工具。
3.施工环境：确认施工环境干燥通风，避免降雨和大风等不利因素。
4.基层处理：处理好外墙基层，确保表面平整、无裂缝、无起壳等问题。
施工步骤1. 预处理在进行外墙保温涂料饰面金属氟碳漆施工前，需要进行基层处理，包括清洁、修补、打磨等工作，确保基层表面平整牢固。
2. 底漆涂刷在基层处理完成后，需要先涂刷底漆，以增强金属氟碳漆的附着力和遮盖力。
底漆要均匀涂抹，避免厚薄不均。
3. 金属氟碳漆施工待底漆干燥后，开始进行金属氟碳漆的施工。
根据设计要求选择合适的颜色和效果，在施工过程中注意一次性浇注多量漆料，防止出现色差问题。
4. 面漆涂刷最后一道工序是面漆的涂刷，面漆主要起到保护和美观作用，提高金属氟碳漆的耐候性和光泽度。
施工注意事项1.施工过程中注意安全，避免发生意外事故。
2.严格按照涂刷顺序进行施工，确保涂层之间的耦合性和附着力。
3.严格控制漆膜厚度，避免过厚或过薄导致涂层不均匀。
施工验收施工完成后，需要进行验收。
验收要求金属氟碳漆涂层平整光滑，无气泡、裂缝等缺陷，颜色鲜艳，达到设计要求。
结语外墙保温涂料饰面金属氟碳漆施工是一项细致的工作，需要严格按照施工方案进行操作，确保施工质量。
通过合理的施工方案和精湛的施工技术，可以打造出美观耐用的外墙饰面效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
４２ ｗｗｗ．ｇｄｃｈｅｍ．ｃｏｒｎ
２０１０年第９期
第３７卷总第２０９期
氟碳外墙涂料及其配套涂层的研究 吴竞，周海颖，殷敏萱 （常州光辉化工有限公司，江苏常州２１３０１６）
【摘要】以羟基氟树脂为基体树髓，制备了一种高耐候外墙涂料漆，同时使用自制的丙烯酸树脂配制了外境中涂漆及封闭底漆。该配套涂层 施工方便，具有优异的装饰性能，且耐候性能优异。 【关键词】氟碳外墙涂料；常温固化；耐侯性 ［中图分类号】ＴＱ ［文献标识码１Ａ （文章编号］】ＯＯ７—１８６５（２０１０）０９．００４２．０１
Ｓｔｕｄｙ ｏｎ Ｆｌｕｏｒｏｃａｒｂｏｎ Ｅｘｔｅｒｉｏｒ Ｗａｌｌ Ｐａｉｎｔ ａｎｄ Ｃｏｍｐｌｅｔｅ Ｃｏａｔｉｎｇ Ｗｕ Ｊｉｎｇ，Ｚｈｏｕ Ｈａｉｙｉｎｇ，Ｙｉｎ Ｍｉｎｘｕａｎ （Ｃｈａｎｇｚｈｏｕ Ｇｕａｎｇｈｕｉ Ｃｈｅｍｉｃａ１ Ｌｔｄ．，Ｃｈａｎｇｚｈｏｕ ２１３０１６．Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｏ ｈｙｄｒｏｘｙｌ ｆｌｕｏｒｉｎｅ ｒｅｓｉｎ ａｓ ｍａｔｒｉｘ ｒｅｓｉｎ，ａ ｈｉｇｈ ｗｅａｔｈｅｒ ｃｏａｔｉｎｇ ｐａｉｎｔ ｏｌｌ ｔｈｅ ｅｘｔｅｒｉｏｒ ｗａｌｌ ｗａｓ ｐｒｅｐａｒｅｄ Ｕｓｉｎｇ ｓｅｌｆ－ｍａｄｅ ａｃｒｙｌｉｃ ｒｅｓｉｎ，ｍｉｄｄｌｅ ａｎｄ
ｂｏｔｔｏｍ ｗａｌｌ ｐａｉｎｔｉｎｇ ｗａｓ ｍａｄｅ．Ｔｈｅ ｃｏｍｐｌｅｔｅ ｃｏａｔｉｎｇ ｗａｓ ｅａｓｙ ｔｏ ｏｐｅｒａｔｃ Ｐａｉｎｔｓ ｃｏｕｌｄ ｐｒｏｖｉｄｅ ｅｘｃｅｌｌｅｎｔ ｄｅｃｏｒａｔｉｖｅ ｐｅｒｆｏｒｍａｎｃｅ ａｎｄ ｗｅａｔｈｅｒ ｒｅｓｉｓｔａｎｃｅ． Ｋｅｙｗｏｒｄｓ：ｆｌｕｏｒｏｃａｒｂｏｎ ｅｘｔｅｒｉｏｒ ｗａｌｌ ｃｏａｔｉｎｇｓ；ａｉｒ—ｃｕｒｅｄ；ｗｅａｔｈｅｒ ｒｅｓｉｓｔａｎｃｅ
氟碳涂料是指以含氟共聚树脂或氟烯烃与其他单体的共 聚物为主要成膜物质，经加工、改性、研磨制得的涂料 ｌ。由 于氟碳涂料树脂分子内含有机物中键能最高的Ｃ—Ｆ键，且在 受热和紫外线的作用，键很难断裂分解，因此具有在耐候性、 耐盐性、耐洗性、不粘附性等方面优异于普通涂料的特殊性能， 被称为“涂料之王”，广泛应用于工业、桥梁、建筑涂装等领 域 Ｊ。氟碳涂料的发展经过了热熔型、常温交联固化型、水分 散型和粉末涂料等几个阶段＿ｊｊ。氟乙烯和羟基乙烯基醚共聚物 （ＦＥＶＥ）涂料，在分子链上接有羟基和羧基使氟碳树脂，使其 具有常温固化性和基材附着性；接有烷基使氟碳树脂，使其具 有常温可溶性。这种涂料通过双组份常温交联固化，大大拓展 了氟碳漆可应用的范围 Ｊ。
１实验部分 １．１原材料 羟基氟树脂ｌ（大连振邦集团）、羟基氟树脂２（烟台华奇化 工有限公司）、羟基氟树脂３（日本旭硝子公司）、ＨＤＩ缩二脲 Ｎ一７５（拜耳公司）、ＨＤＩ三聚体ＨＸＴ（日本聚氨酯工业公司）、９０２ 钛自粉（美国杜邦公司）、助剂（德国毕克化学公司）、丙烯酸树 脂（自制）、Ｅ一０３环氧树脂（台湾南亚化学）、聚醚２０４（南京金栖 石化）、ＴＤＩ（拜耳公司）、Ｌ一７５固化剂（拜耳公司）、气相ＳｉＯ２（德 固赛）。 １＿２涂料的配方
１．２．１面漆配方 主漆（ｗ％）：氟树脂：５５～６０；钛白粉：３０；溶剂：ｌ０； 气相ＳｉＯ２：２；光稳定剂：０．３；适量的消泡剂、流平剂、防流 挂剂。 固化剂（ ％）：配方１：ＨＤＩ缩二脲：６５；溶剂（脱水）：３５。 配方２：ＨＤ１三聚体：６５；溶剂（脱水）：３５。 １＿２．２中涂层配方 主漆（ｗ％）：自制丙烯酸树脂：６５；钛自粉：２５；溶剂： １０；消泡剂：０．４；流平剂：０．２；适量的防流挂剂。 固化Ｎ（ｗ％）：配方１：Ｎ一７５：６５；溶剂（脱水）：３５。配方 ２：ＨＬ预聚物：６５，溶剂（脱水）：３５。 １＿２．３封闭底漆配方 主漆（ｗ％）：配方１：自制丙烯酸树脂：６０；溶剂：４０； 适量的助剂。配方２：Ｅ一０３环氧树脂：４０；溶剂：６０；适量的 助剂。 固化剂（ｗ，％）：配方：聚醚一ＴＤＪ（５０％）预聚物。 ２结果与讨论 ２．１面漆的制备 ２．１．１氟碳树脂的选择 氟碳漆的优异性能是由其使用的氟碳树脂所决定的，因此 选择氟碳树脂非常重要。将不同厂家的氟碳树脂与ＨＤＩ缩二 脲固化剂分别配漆制板，其性能见表１。
表１ 不同厂家的氟碳树脂与ＨＤＩ缩二脲固化剂配漆制 板的性能 Ｔａｂ．１ Ｔｈｅ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｄｉｆｅｒｅｎｔ ｆａｃｔｏｒｉｅｓ ｆｌｕｏｒｏｒｅｓｉｎ ａｎｄ ｃｕｒｉｎｇ ａｇｅｎｔ ｆｏｒ ＨＤＩ—ｂｉｕｒｅｔ ｍｉｘ ｅｎｇａｒａｉｎｇ
注：★一无变化；。－微小变化；△一少许变化。常温固化７天，按ＮＣＯ：ＯＨ＝１：１ 配漆。
表１可以看出，目前国产的氟碳树脂与日本旭硝子产的氟 碳树脂尚有差别，主要体现在光泽、硬度和耐候性上略逊。国 内氟碳树脂采用的是烷基乙烯酯路线，日本旭硝子采用的是烷 基乙烯醚路线；且国内合成的氟碳树脂分子量分布较宽，分布 系数多在３０以上，性能不稳定，从而使得氟碳树脂真正的性能 没有得到充分发挥。因此还需在树脂结构、分子量分布上改进。 ２．１－２氟碳面漆所用流变助剂的选择 用于建筑外墙的氟碳漆几乎都是立面大面积喷涂施工，这 就要求面漆要具有很好的流平防流挂性。涂料常用的流变助剂 有膨润土、聚酰胺蜡、氢化蓖麻油、气相二氧化硅等。由于氟 碳漆具有高极性，不适合使用氢化蓖麻油和气相二氧化硅，因 此笔者选用膨润土和聚酰胺胺蜡分别做试验，发现在该体系中 聚酰胺蜡更容易达到流平与抗流挂的平衡。 ２．１．３氟碳面漆所用溶剂对适用期的影响 试验时，调漆及施工稀释剂均使用同样的混合溶剂。 配好漆后置于２５℃温控箱中，观察其粘度的上升情况， 发现６ ｈ后使用１号混合溶剂的粘度少许上升，仍可施工；使 用２号混合溶剂的已经很粘稠，无法施工。可见，溶剂的极性 对反应速率影响较为明显，夏季气温高时，为保证足够的施工
［牧稿日期Ｊ ２０ｌ０－０６・０８ 【作者简介］吴竞（１９７４．），男，｛Ｔ＝苏东台人，本科，总经理，主要从事油漆的开发工作。
（下转第４８页） ４８ Ⅵ，、Ｖｗ．ｇｄｃｈｅｍ．ｃｏｍ ２０１０年第９期 第３７卷总第２０９期
每．年每条烟用丝束生产线节约油剂成本近１．５万元。 ３＿２社会效益
经调研，在世界各国醋纤制造领域，该课题设计思路为首 创，并经试用验证，技术成果已经申请了国家专利。该技术的 推广应用将进一步提高中国烟草用丝束装置的国产化率，在今 后国产醋纤丝束生产线扩建工程中将节约大量的相关技术外 汇费用。 ４结论 研制了丝束中各丝股的上侧面精细油嘴、油嘴支架、多头 计量泵及其自控系统，与上油轮系统一道形成双面上油新系统。 通过安装试用，证实该系统取得预期的效果。（１）上油工 艺得到改善。消除了醋纤丝束生产中现用单面油轮上油过程能 力偏低现象，降低了油轮速度，消除了油剂飞溅现象；油剂均 匀性更好；卷曲前上油率降低。（２）丝束产品质量稳定性得到 进一步提高。丝束线问外油质量指标差异减少，降低了醋纤丝
（上接第４２页） 活化期要多使用极性溶剂。
表２混合溶剂配方 Ｔａｂ．２ Ｔｈｅ ｐｒｅｓｃｒｉｐｔｉｏｎ ｏｆ ｍｉｘｉｎｇ ｓｏｌｖｅｎｔ
２．２中涂层的选择 由于氟碳面漆施工时可能会漏涂，这就要求中涂层必须具 有良好的耐候性。选择低值羟基丙烯酸树脂作为主体树脂比较 合适，固化剂为分用ＨＤＩ缩二脲（Ｎ一７５）和ＨＤＩ一三羟预聚体 （ＨＬ）。检测性能如表３。
表３不同固化剂的性能检测结果比较 Ｔａｂ．３ Ｔｈｅｔｅｓｔｒｅｓｕｌｔｓｃｏｍｐａｒｉｓｏｎｏｆｄｉｆｅｒｅｎｔｃｕｒｉｎｇａｇｅｎｔ’ｓｐｒｏｐｅｒｔｉｅ
由表３中的弹性伸长率检测数据可以看出，ＨＬ与自制丙 烯酸树脂配合弹性较好，这样能有效防止由于外墙水泥开裂造 成氟碳面漆开裂 ２．３底漆的选择
表４不同树脂配制底漆的性能比较 Ｔａｂ．４ Ｔｈｅ ｐｒｏｐｅｒｔｉｅｓ ｃｏｍｐａｒｉｓｏｎ ｏｆ ｐａｉｎｔ ｆｒｏｍ ｄｉｆｆｅｒｅｎｔ ｒｅｓｉｎ
束的飞花，且丝束的卷曲能和断强稳定性提高；（３）每条醋纤 丝束成本年降低近１．５万元，并减少油剂的环境污染影响。
参考文献 ［１］詹勇．新型涤纶短纤维油剂在生产中的应用［Ｊ］．合成技术及应用，２００２， １７（３）：３８・４１． ［２］杨胜旺．涤纶ＦＤＹ纺丝油的性能及应用【Ｊｊ．化纤与纺织技术，２００４，（３）：
１０—１２． ［３］宋子龙．ＹＤＦ一２０６０油剂在涤纶ＦＤＹ纺丝线上的应用ＩＪＪ．合成纤维，１９９９， ２８（６）：３９—４１． ［４］杨占平．烟用二醋酸纤维卷曲工艺探讨ｆＪ］．烟草科技，２００１，９：９－１２．
（本文文献格式：黄建新，陆书明，高春红，等．烟用醋纤双 面上油技术开发与应用［Ｊ］＿广东化工，２０１０，３７（９）：４６—４８）
底漆主体树脂一般主要有两种，环氧或者丙烯酸树脂。底 漆主要考虑两个指标：附着力和耐碱性。将这两种树脂分别与 聚醚一ＴＤＩ弹性固化剂按ＮＣＯ：ＯＨ＝Ｉ：１配漆，自干７ ｄ，测附着 力和耐碱性、耐水性，结果见表４。 从实验结果可以看出，使用丙烯酸更能有效封闭墙体，防 止墙体泛碱对面漆的影响。 ２．４油性弹性中涂及弹性底漆与水性弹性腻子及中
涂优劣 目前氟碳外墙工程有些采用水性弹性底漆，有些采用油性 中涂及底漆，我们分别在水泥样板上依次涂覆水性和油性底漆 和中涂，然后涂覆同样的面漆，在２０℃白干７ ｄ后，将样板 置于水及１０％ＮａｏＨ溶液中来比较它们的耐水性和耐碱性。结 果显示，采用水性弹性底漆及中涂的样板在水中浸泡７ ｄ后漆 膜出现鼓泡分层现象，在１０％ＮａｏＨ溶液中浸泡７ ｄ后漆膜完 全脱落；采用油性弹性中涂及底漆的样板基本没有变化。 因 此使用油性弹性中涂及弹性底漆更能有效保护墙体。
３结语 随着我国各地大力推广使用外墙涂料，一些高层和超高层 建筑由于清洁和重涂困难，需求耐沾污、易清洁和长效的外墙 涂料，氟碳涂料就是理想的侯选者，作为一种新型的高性能的 建筑涂料，对其研究应当建立整体观念，进行系统性的研究， 即从墙体处理到底漆、中涂层到最后面漆配套体系均应高度重 视，任何一个环节出了问题都会影响最终性能和使用效果，相 信随着对其应用研究的不断深入，氟碳涂料在建筑领域的应用 更加广泛。
参考文献 ［１］王博赘，吕维华，＝Ｅ荣民．纳米氟碳涂料研究进展【ＪＪ．化工进展，２００８， ２７（８、：１１９２－１ １９７． ［２】池钟慷．外墙氟碳涂料应用中的问题思考与解决办法［ＪＪ．化学建材，
２００９，６：２３—２６． ［３】刘兰轩，张迎平，刘秀生．功能性氟碳涂料的应用与发展［Ｊ］．２００７年 氟硅涂料行业年暨第８届氟树脂及氟涂料技术研讨会．常州：全国涂料工 业信息中心，２００７． ［４］梁慧刚，汪华方．氟碳涂料的应用和发展前景［ＪＪ．新材料产业，２００９，
