B超-彩超故障分析维修处理
B超原理分析及故障维修
收稿日期:2008-01-23B 超原理分析及故障维修容丹辉(深圳市龙岗区人民医院 设备科,广东深圳518172)〔中图分类号〕TH774 〔文献标识码〕B 〔文章编号〕1002-2376(2008)05-0050-02 〔摘 要〕随着电子技术的发展,大规模集成电路在医疗设备上广范的应用,医院超声设备不再象以前一样一家医院只有一两台,而是好多台甚至有的大型医院更是有几十台之多。
所以超声设备的维护和维修将是医院设备科一项新的而且是艰巨的任务。
下面结合B 超的工作原理、故障分析及维修方法和事例来谈谈超声设备的维修思路,希望能给到大家一些帮助。
〔关键词〕B 超;波速合成 B 超的基本构成如图1所示。
波束合成器称之为B 超的前端,扫描变换器称之为B 超的后端。
B 超的后端总是数字化的,即所谓的数字扫描变换DSC ,而B 超的前端可以是数字前端也可以是模拟前端。
当B 超具有一个数字前端的时候,它的信号处理部分无可选择地是数字信号处理,而扫描变换本来就是数字化的,因此这样的B 超称之为全数字B 超,如图2所示。
波束合成简单地说就是延时求和。
延时是控制声束方向和聚焦的需要,是B 超前端的精髓,甚至可以说是整个B 超的精髓。
延时精度是B 超最重要的指标之一,它是决定声束质量乃至图像质量的核心要素。
延时的复杂性在接收动态聚焦的场合变得更加突出,这时延时要随着接收深度的增加而实时动态地改变。
延时的方法可分为两大类:模拟延时与数字延时,采用模拟延时的前端称之为模拟前端,而采用数字延时的前端称之为数字前端。
当然,前端电路中还包括探头接口,发射和接收放大图1 B超的基本构成图2 全数字B 超的基本构成部分。
它们的工作关系是:先是由发射电路发射超声脉冲,通过探头接口电路后加载到探头上;探头接收回波信号后再通过探头接口电路回到接收放大电路。
例一:迈瑞DP -9900B 超图像出现3条对称分布的暗道。
首先我们遇到这类情况一般是先更换探头观察,看看更换探头后是否还有暗道。
B超日常维护及常见故障探析
B超日常维护及常见故障探析摘要：B超已经是现代医学经常使用的一种检查手段。
B超设备在日常的使用中要加强维护工作，对于一些常见的故障也要加强处理水准。
本文将分析如何进行B超设备的日常维护、有哪些常见故障以及对这些常见故障的处理方式，目的在于使B超设备的运行得到切实有效的保障，为患者的诊断和治疗保驾护航。
关键词：B超设备；日常维护；常见故障1.B超设备的功能作为当前医疗行业中被广泛使用的设备，B超设备是通过超声波图像信息对人体内部的各种情况进行直观而具体的表示。
这种精确的设备可以通过信号的传输，对患者进行身体检查，为患者的诊断提供图像信息。
医生可以通过对这些信息的分析来实现对患者疾病的诊断。
比如在妇产科的应用中，我们可以使用B 超设备对孕妇进行胎位、胎体、胎盘等各项的检查，还可以对做完B超后得到的图像数据信息进行分析，科学地得到各种信息。
同时，B超设备可以应用在脏器部分进行人体肾脏、肝脏、胆脏等部位的检查，为医生提供患者脏器的病因。
也可以在患者表浅部的检查中，通过B超设备为医生提供患者的眼睛、乳房、甲状腺等部位的检查情况。
2.B超设备的日常保养与维护为使B超设备的运行得到保障，日常的保养与维护是必不可少的。
要每月定期检查电缆连接器，看有没有出现机械故障；确保电缆在整个长度上没有磨损；检查设备的硬件有无缺失或损伤；还要检查控制面板和键盘有无故障以及设备的轮子是否能够正确地锁定。
每周要加强维护工作来保证设备的安全可靠，清洁工作显得尤为重要。
对于监视器，要使用软布轻轻擦拭其表面，因监视器带有滤光层，所以不能用以烃为主要成分的玻璃清洗液擦拭；用不含研磨剂的常用的中性肥皂水来擦拭操作员控制面板，按键和控件之间的污垢可用棉签或牙签轻轻去除；清洁磁带录像机时要将电源关闭，最好断开总电源线，然后用干的软布擦拭；轨迹球的清洁比较麻烦，首先关闭系统，逆时针旋转固定环使其从键盘上松开，这样就可以把内部固定环和轨迹球从键盘上取出，然后就可以用干布和清洁剂来清洁轨迹球。
医用超声诊断设备故障分析及维修保养
医用超声诊断设备故障分析及维修保养摘要：医用超声诊断设备作为当今医院常用的基础医疗设备，一旦出现故障，便会导致医院正常运行受到影响，所以做好医用超声诊断设备故障分析及维修保养工作是极为必要的，是保障医用超声诊断设备稳定运行，充分发挥设备功能作用的前置依据。
本文将对医用超声诊断设备故障分析及维修保养进行全面分析，并结合实际予以相应整理和总结。
关键词：医用超声诊断设备；故障分析；维修保养引言医用超声诊断设备即运用计算机、超声波、多普勒效应、影像学等原理所构成专业成像系统，对人体部位组织情况予以实时分析判断，为医生诊疗提供有利参考依据。
其本身所具有的无辐射、应用范围广、成像清晰度高、作业效率快等优势特征极为突出。
随着近年来我国医院发展速度的持续加快，设备检测技术精度的不断提高，医院对医疗设备精密度标准要求也全面升高。
这个过程中设备故障作为影响设备精密度、运行稳定性的主要影响因素，为了保障医用超声诊断设备使用效果完全达到预期，便要注重其故障分析及维修保养工作是否到位，从长远来看，这也是当前我国医院行业得以形成可持续发展模式的基础条件。
1、医用超声诊断设备故障分析1.1故障频次目前我国医院医用超声诊断设备故障相对较多，其中比较常见的故障包含显示器故障、接触不良故障、板卡故障、电源故障、探头故障、干扰故障、散热故障等。
相关专业文献研究发现，医用超声诊断设备中的面板故障、软件故障、显示器故障、探头故障发生频次最高，占据设备整体故障率的65%。
1.2故障表现医用超声诊断设备故障中，死机故障表现即设备使用期间突然停止正常运行；而开机故障则表现为设备开机时间过长或不能有效开机；屏幕故障则是表现为设备屏幕出现蓝屏、黑屏、暗道等情况，主机界面无法清楚显现；探头故障则是表现为设备探头出现异常或内线断裂、外壳破裂等，致使设备无法正常运转；面板故障则表现为设备操作区旋钮失灵或轨迹球不敏感等情况。
除此之外，还有一些其他故障表现，像上传图像失败、高温警报故障等[1]。
彩超故障维修3例
彩超故障维修3例作者：彭斌来源：《现代养生·下半月版》 2018年第5期【摘要】彩超在现代医疗中使用广泛，能为心脏、腹部以及小器官各个疾病领域提供全面的解决方案。
本文通过分析3 种不同型号彩超的3 种常见故障，结合彩超的系统结构和工作原理，对故障现象进行分析总结，定位故障发生点。
通过对3 种故障的检修，故障得到排除。
【关键词】彩超；开机自检；探头；黑屏；高温报警目前我院彩超20 余台，囊括飞利浦、西门子、麦迪逊、GE、迈瑞、日立、百胜、Terason ( 泰瑞声) 、Ultrasonix( 优胜) 等品牌；品牌繁多的机器给维修工作带来很多不便，尤其是一些小众的机器，售后服务较差，给维修人员带来很大的挑战。
下面就实际中遇到的几例故障进行分析。
1 设备结构原理1.1 系统结构彩超通常由以下五大模块组成，电源模块包含交流稳压和直流输出两部分，在机器运行过程中所需要的电源都是由该模块提供。
控制模块由触摸屏、操作面板以及各种控制接口组成。
超声波发射接收模块主要指的是探头和通道板，该模块能否正常运行关系到彩超能否正常运行，同时也是决定图像质量的关键所在。
信号从探头采集通过通道板，再经过信号处理模块处理完毕，最终在显示屏上显示。
如图1所示。
1.2 工作原理彩超是采用自相关技术进行多普勒信号处理，利用超声波的反射来确定物体的大小和状态，检查人体器官是否发生病变，然后结合多普勒效应，绘制出彩色的B 超图像，帮助医生看清器官状态，从而有利于发现病灶，做出正确的判断。
由此可见，彩色多普勒超声（即彩超）既具有二维超声结构图像的优点，又同时提供了血流动力学的丰富信息，实际应用受到了广泛的重视和欢迎，在临床上被誉为“非创伤性血管造影”。
2 彩超故障实例2.1 故障一2.1.1 故障现象优胜彩超Sonix TOUCH 开机自检报错“Test minial power voltage failed”，进入系统后无法识别探头，任何探头都识别不到。
彩超故障诊断分析
彩超维修故障总结：第一招：故障最多的是电源电路电源电路主要有串联型和开关型两类，基本由振荡，变压、整流、滤波、稳压等部分组成。
作用是将交流市转换成稳定的交流和直流电压，给机器提供能量。
电源电路的工作电流较大，发热量大，所以故障率高。
如整流桥、稳压块等，当负载过重(即电流过大)，电网电压过高和温度过高(如散热不良)时，都可能造成这些元件的损坏。
所以要加装交流稳压器来稳定电源电压;安装空调机来降低室内温度和定期清除机器内部的灰尘等等。
采取这些措施是完全可以减少电源部分损坏的可能的，同时亦可大大减少机器的故障率。
电源电路的检修主要就是检查和修理这些部件，懂了电源电路的原理和作用，那么不讼是进口机器还是国产机器，修理思路和方法也都一样，其实和修理其他电器，如电视机，电脑等的方法的思路都很相似。
许多损坏的进口机器，用国产元件代替也能收到理想的效果。
第二招：修理显示部分和修理电脑很相似彩超的显示部分其实就是一台电脑，专用的罢了：有主机、监视器和照相监视器。
监视器由视频放大，扫描和显示等几大部分组成，它将高分辨地显示出来自主机的超声图像，我们通过实践感到监视器的故障多出现在扫描部分，其中以行扫描的故障率为最高，与电源部分类似，行扫描部分正常工作时就是在高电压和大电流的状态下，它几乎消耗了整个监视器一半以上的电能，在正常工作时就有一系列的发热元件，如:行输出管、行输出变压器和行校正线圈等，当散热不良时，就可以造成这些元件因过热而损坏或使线路板开焊。
郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。
公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。
使用先进的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。
可以对ROM，EPROM等编程器件进行读写、存储、烧录。
公司主要工程师谢工在麦迪逊从事主板和整机的维修工作十余年，有着相当丰富的B超彩超维修经验。
手上有大量的麦迪逊维修资料和测试软件。

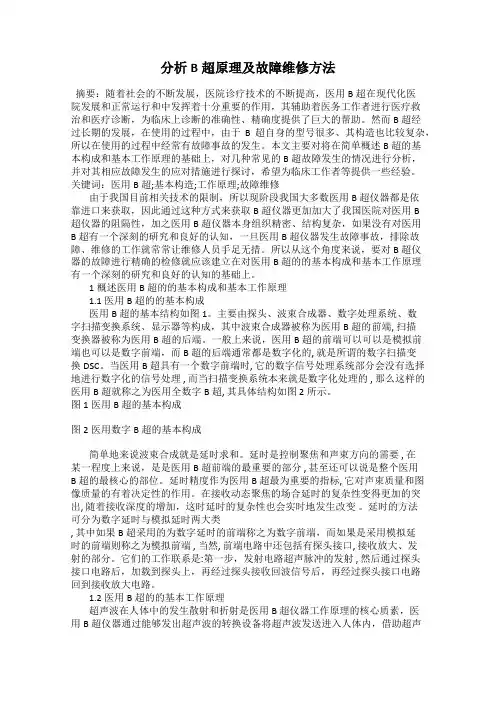

分析B超原理及故障维修方法
分析B超原理及故障维修方法摘要：随着社会的不断发展，医院诊疗技术的不断提高，医用B超在现代化医院发展和正常运行和中发挥着十分重要的作用，其辅助着医务工作者进行医疗救治和医疗诊断，为临床上诊断的准确性、精确度提供了巨大的帮助。
然而B超经过长期的发展，在使用的过程中，由于B超自身的型号很多、其构造也比较复杂，所以在使用的过程中经常有故障事故的发生。
本文主要对将在简单概述B超的基本构成和基本工作原理的基础上，对几种常见的B超故障发生的情况进行分析，并对其相应故障发生的应对措施进行探讨，希望为临床工作者等提供一些经验。
关键词：医用B超;基本构造;工作原理;故障维修由于我国目前相关技术的限制，所以现阶段我国大多数医用B超仪器都是依靠进口来获取，因此通过这种方式来获取B超仪器更加加大了我国医院对医用B超仪器的阻隔性，加之医用B超仪器本身组织精密、结构复杂，如果没有对医用B超有一个深刻的研究和良好的认知，一旦医用B超仪器发生故障事故，排除故障、维修的工作就常常让维修人员手足无措。
所以从这个角度来说，要对B超仪器的故障进行精确的检修就应该建立在对医用B超的的基本构成和基本工作原理有一个深刻的研究和良好的认知的基础上。
1概述医用B超的的基本构成和基本工作原理1.1医用B超的的基本构成医用B超的基本结构如图1。
主要由探头、波束合成器、数字处理系统、数字扫描变换系统、显示器等构成，其中波束合成器被称为医用B超的前端, 扫描变换器被称为医用B超的后端。
一般上来说，医用B超的前端可以可以是模拟前端也可以是数字前端，而B超的后端通常都是数字化的, 就是所谓的数字扫描变换DSC。
当医用B超具有一个数字前端时, 它的数字信号处理系统部分会没有选择地进行数字化的信号处理 , 而当扫描变换系统本来就是数字化处理的 , 那么这样的医用B超就称之为医用全数字B超, 其具体结构如图 2所示。
图1医用B超的基本构成图2医用数字B超的基本构成简单地来说波束合成就是延时求和。
B超故障分析范文
B超故障分析范文B超是一种重要的医疗设备，广泛应用于临床医学中。
然而，由于长期使用和各种原因，B超设备可能会出现故障。
本文将分析常见的B超故障，并提出相应的解决方案。
1.图像质量差当B超图像的质量变差时，可能是以下原因导致的：1.1超声探头问题：超声探头是B超设备的核心部件，当探头损坏或者出现松动时，会严重影响图像质量。
解决方案是更换或修理探头。
1.2信号干扰：设备周围存在强磁场或其他干扰源时，会导致B超图像的噪声增加。
解决方案是将设备远离干扰源，或使用屏蔽材料隔离干扰。
1.3视窗设定错误：B超设备通常有各种视窗设定，不正确的设定会导致图像质量下降。
解决方案是根据患者的具体情况，调整合适的视窗设定。
2.显示屏问题B超设备的显示屏出现故障时，影响了医生对图像的观察和判断。
常见的问题包括：2.1显示屏亮度调整不当：如果B超设备的显示屏亮度过高或过低，会导致图像显示不清晰。
解决方案是调整显示屏亮度到合适的水平。
2.2显示屏颜色失真：当B超设备的显示屏出现颜色失真时，图像的色彩会变得不准确。
解决方案是调整显示屏的色彩设置，或者更换显示屏。
2.3显示屏故障：当B超设备的显示屏完全无法显示图像时，很可能是显示屏本身出现故障。
解决方案是更换显示屏。
3.系统崩溃B超设备的系统可能会崩溃，导致无法正常使用。
造成系统崩溃的原因有：3.1软件故障：B超设备的软件可能存在缺陷，或者由于更新不及时而导致崩溃。
解决方案是修复或更新软件。
3.2硬件故障：B超设备的硬件部件可能损坏或老化，导致系统崩溃。
解决方案是更换或修理受损的硬件。
3.3电源问题：B超设备的供电不稳定或电源线短路时，也有可能导致系统崩溃。
解决方案是检查供电线路，并确保稳定供电。
总结起来，B超设备的故障可能是由超声探头问题、信号干扰、视窗设定错误、显示屏问题、系统崩溃等原因导致的。
针对不同的故障，可以采取更换损坏部件、调整参数设置、修复软件、检查供电线路等方法进行解决。
B超探头故障分析与检修
B超探头故障分析与检修超声成像技术是目前医院常规使用的医学检查手段。
B超探头作为B型超声诊断仪的重要核心部件，其价格一般接近B超仪总价格的一半，故其检修和维护对保证B超仪的正常使用具有较高的价值。
本文在介绍B超仪及探头原理的基础上，对晶体故障、透镜故障、护套损坏、外壳损坏、电缆线外漏和电路板烧坏等故障及其原因和检修进行了分析。
自B型超声波诊断技术于20世纪50年代应用于医学临床诊断以来，B超仪因其特有的无创性检查技术、信息量丰富，具有灰阶的切面图像，接近于解剖真实结构、对活动界面能作动态的实时显示，而被广泛地应用于人体内部脏器的轮廓及其内部结构、表浅器官内布组织探测、诊断及术后观察和治疗上，成为医院常规使用的医学检查手段。
我院有B型超声诊断仪10多台，其中以日本阿洛卡和美国惠普的品牌居多。
随着设备的使用时间增长，故障也开始频繁出现，且探头故障较多。
由于探头是B超仪的重要核心部件，故探头的检修和维护对保证B超仪的正常使用具有较高的价值。
1. B超仪工作原理与探头构造B型超声诊断仪按其结构分，主要由探头、发射、接收电路、模拟信号处理电路、键盘控制电路、数字扫描变换器、图像显示电路以及电源电路等几个部分组成。
探头按其扫描方式的不同，可分为线阵扫描探头和相控阵扫描（扇扫）探头两种[1]。
探头一般由换能器、壳体、电缆和其它配套件组成。
换能器是探头的重要部件，它的任务是将电信号变换为超声波信号或相反地将超声波信号变换为电信号[2]。
目前探头可以发射和接收超声，进行电声、信号转换，能够将由主机送来的电信号转变为高频振荡的超声信号，又能将从组织脏器反射回来的超声信号转变为电信号而显示于主机的显示器上。
探头作为B超仪的核心部件，由于使用频繁，是最容易损坏的部分。
但由于探头价格昂贵，其价格一般接近B超仪总价格的一半，所以，修复保养探头具有很高的经济价值。
虽然各种B超探头型号不同，厂家各异，但由于基本工作原理相通，结构也类拟，在熟练掌握B超仪基本原理的基础上，根据机器自检系统提供的信息为线索，根据探头各部件之间存在的密切联系，来检查推测判断故障的位置及原因，在较短的时间内修复探头是完全可以做到的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数 字 处 理 板 故 障
全球信赖的迈瑞
A World Together
在维护升级中重新写FPGA 1
数 字 处 理 板 故 障
全球信赖的迈瑞
A World Together
数 字 处 理 板 故 障
全球信赖的迈瑞
A World Together
数 字 处 理 板 故 障
全球信赖的迈瑞
A World Together
全球信赖的迈瑞
A World Together
回声信号在整序板上，在整序之前，有一个滤波的 过程。如果滤波电路出现故障，导致回声信号被拉 低或开路，则会出现如脉冲板上的通道故障的图像
整 序 板 故 障
Hale Waihona Puke 全球信赖的迈瑞A World Together
整 序 板 故 障
U23坏，导致在一级整序时，整序电路无法选择来 自脉冲板的45、46通道的回声信号。故障图像如下： 空载时靠近探头声表明处有2条错开的暗条纹。 （9901机器的33～48通道故障只有2条暗条纹）。
不 能 开 机
见到logo后黑屏 能见logo
时间
Logo停住不动
能进系统
无回声区
全球信赖的迈瑞
A World Together
系统未启动或系统使用时 电源脱落 .
电 源 故 障 处 理 流 程
关闭ON / OFF 开关
电源开关 LED是否打开 ?
N
整流板故障
Y N +5 V 板或PFC 板故障
键盘背光显示是否正常
探头板上其中一个高压开关不工作，导致对应 通道不工作，与之关联的阵元不工作
探 头 板 故 障
1 2 3
4
全球信赖的迈瑞
A World Together
涂上耦合剂后的显示图象如下。特征为在靠近探头声透 镜处有4处缺口，类似探头部分阵元损坏的故障图象，但 缺口排列具有规则的空间分布
探 头 板 故 障
全球信赖的迈瑞
脉 冲 板 故 障
全球信赖的迈瑞
A World Together
脉 冲 板 故 障
全球信赖的迈瑞
A World Together
脉 冲 板 故 障
用以连接探头板和脉冲板的连接板 若接触不良也会引起通道问题，且 连接板具有方向性，插错有可能导 致脉冲板上器件损坏
PCB 上 有 文 字 说 明 ， 分 别 以 P1,P2 指向两个插槽。 P1 与探头 板连接， P2 与脉冲板连接即可。 背面一端有一小圆孔，接插时 有孔的一端向上。
全球信赖的迈瑞
A World Together
整 序 板 故 障
全球信赖的迈瑞
A World Together
控制一级整序电路的低4位整序时序信号故障，无法进 行一级整序。故障图像如下：
全球信赖的迈瑞
A World Together
整 序 板 故 障
全球信赖的迈瑞
A World Together
探 头 板 故 障
全球信赖的迈瑞
A World Together
探头板上高压电容漏电或击穿引起的电源保护故障，现象是回 声区无回声信号，调节增益无效，在远场有噪声点，系统能检 测到探头类型 回声区无信号也可能是高压程控板本身故障引起
探 头 板 故 障
全球信赖的迈瑞
A World Together
全球信赖的迈瑞
A World Together
气 体 干 扰
全球信赖的迈瑞
A World Together
超声故障解决
Ultrasound Troubleshooting
全球信赖的迈瑞
A World Together
故障分类
Fault classification
• •
电源故障Power failure 图像问题Image Problems
全球信赖的迈瑞
A World Together
某些高压开关损坏时，因为影响通道数较多，对图象的 信号采集影响较大，并形成3块倒三角的黑区
探 头 板 故 障
全球信赖的迈瑞
A World Together
当故障通道数更多时（例如9901机器上，其中一块连接 板没有插上，导致连续的一半通道不工作）会出现大面积 倒三角形状的黑区
A World Together
电源故障Power failure
• ＋5V提供数字处理板，键盘板、整序 板、波速合成板工作电压 • －5V和12V提供脉冲板工作电压 • 13.5V是显示器工作电压 • 程控高压是加在脉冲板控制声功率
全球信赖的迈瑞
A World Together
完全无反应
观察各个指示灯
全球信赖的迈瑞
A World Together
整 序 板 故 障
全球信赖的迈瑞
A World Together
U71坏，导致在三级整序时无法选择来自二级整序后的通道23、 24的回声信号。由于二级整序后，回声已基本呈中心对称，因此 缺少这2路信号应该说对每条扫描线的回声强度都会有影响。然而 由于奇偶扫描线的对称中心不一样，影响程度也不一样，因此在 空载图像上形成了奇偶相间的细纹。打图像时影响不明显。
Y 显示器的 LED 是否 打开？ N
12 V 板故障
Y PHV 板故障
全球信赖的迈瑞
A World Together
图像故障
• • • • • 探头故障 Probe Failure 探头板故障 Probe board failure 脉冲板故障 Pulse board failure 整序板故障 Collation board failure 数字处理板故障 Digital processing board failure • 干扰
全球信赖的迈瑞
A World Together
外界高频率谐波干扰
电 磁 干 扰
全球信赖的迈瑞
A World Together
开日光灯的干扰
电 磁 干 扰
Open fluorescent interference
全球信赖的迈瑞
A World Together
关日光灯干扰
电 磁 干 扰
Off fluorescent interference
整 序 板 故 障
全球信赖的迈瑞
A World Together
U98虚焊，导致开机时数字处理板不能正常配置波束合成板， 多次开机才进入工作界面。进入工作界面后，回声区内泛白。 （以下两图为同一波束合成板故障，两次开机出现的不同的故 障图象，通过视频打印机打印然后扫描得到）
波 束 板 故 障
全球信赖的迈瑞
全球信赖的迈瑞
A World Together
通道出现问题，在图像上都会出现3条或者3块具有规律性的特 征图像
脉 冲 板 故 障
全球信赖的迈瑞
A World Together
多个连续通道故障，既不发射也不接收的故障图像
脉 冲 板 故 障
全球信赖的迈瑞
A World Together
不连续的多个通道故障则出现具有一定规则分布的黑道
整 序 板 故 障
U36损坏，导致在二级整序时，无法选择来自一级整序后23、 24通道的回声信号。整序的目的是为了使回声信号呈中心对称， 通过一级整序后，形成完全中心对称的扫描线有所增加，对于 这些一级整序后就呈中心对称的扫描线，缺少23、24通道的回 声信号对合成后的回声强度影响较大，形成暗带。但对图像分 辨率的影响较小。如下图：
探 头 故 障
阵元有衰减，但并 未完全损坏 该阵元完全损坏，既 不发射也不接收 虚线状射线 探头内连线存在短接 或接触不良
全球信赖的迈瑞
A World Together
脉 冲 板 故 障
通道1不能接收到回波信号。特征是图像近场出现两条暗道 ， 通道1故障时，只出现2条或2快，第一条不能明显得看出来， 这是因为回声区的前几条扫描线成像时所使用的通道并不是对 称的
全球信赖的迈瑞
A World Together
部分阵元完全损坏，不起振也不接收时的故障图象
探 头 故 障
全球信赖的迈瑞
A World Together
在靠近探头声表面处形成齿状黑区，当相邻的多个阵元损坏 时，也会形成倒三角黑区
探 头 故 障
全球信赖的迈瑞
A World Together
探 头 故 障
探头整体衰减，使得整体图象回声强度偏低
全球信赖的迈瑞
A World Together
探头起泡 不论是空载还是打图象都会有明显的黑区，气 泡大小不同，形成的黑区大小就不同。通过挤压探头表面的 保护层，可以使气泡在匹配层内发生移动，图象中的黑区也 会跟着移动
探 头 故 障
全球信赖的迈瑞
A World Together
探 头 板 故 障
全球信赖的迈瑞
A World Together
探 头 板 故 障
全球信赖的迈瑞
A World Together
探头插座与探头板上的插槽接触不良引起的某一阵元不能正 常工作的空载故障图像，图像上形成一道黑道。当多个阵元 的连接线与探头板接触不良时，会在不同位置出现这种黑道， 一般不具有如以上板件通道故障中的空间分布规则性
探 头 板 故 障
全球信赖的迈瑞
A World Together
之所以为倒三角形状，是由于其接收孔径随深度变化引起的。 用螺丝刀压住探头可以看到其接收孔径的变化
探 头 板 故 障
全球信赖的迈瑞
A World Together
9901高压开关控制时序信号故障时的图象，对地短路或耦合 电阻开路都有可能造成这样的故障图象。特征是出现重影， 且对强回声信号形成的图象区域重影明显（如包膜），弱回 声区域会有不明显地回声增强
