FGT综合布线产品手册

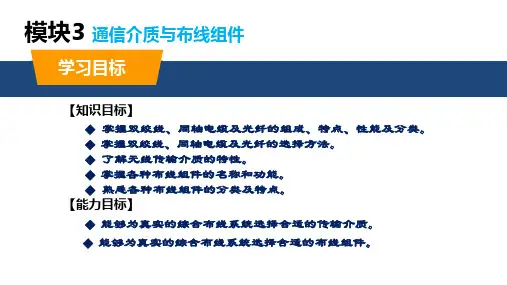

网络综合布线案例教程 第3版 模块3 通信介质与布线组件
产品介绍 Product introduction 3.2 相关知识—传输介质
2．主要参数
（1）主要电气参数 1）同轴电缆的特性阻抗。平均特性阻抗为（50±2）Ω，沿单根同轴电缆的阻抗的周
期性变化为正弦波，中心平均值为±3Ω，其长度小于2m。 2）同轴电缆的衰减。同轴电缆的衰减一般指500m长的电缆段的衰减。 3）同轴电缆的传播速度。同轴电缆的最低传播速度为0.77C（C为光速）。 4）同轴电缆直流回路电阻中心导体的电阻与屏蔽层的电阻之和不超过10mΩ/m。
产品介绍 Product introduction 3.2 相关知识—传输介质
3.2.1 同轴电缆
1．组成及分类
同轴电缆（Coaxial Cable）由一对导体以同轴的形式构成，如图所示。一般 同轴电缆共有4层。单根同轴电缆的直径为1.02～2.54cm。
常用的同轴电缆分为两种：一种是50Ω电缆，用于数字传输，由于多用于基 带传输，因此也称基带同轴电缆；另一种是75Ω电缆，用于模拟传输，也称宽带 同轴电缆。
（2）主要物理参数 同轴电缆能支持254mm的弯曲半径；绝缘材料必须满足同轴电缆电气参数要求；
屏蔽层由满足传输阻抗和ECM规范说明的金属带或薄片组成；外部隔离选用PVC材料。
产品介绍 Product introduction 3.2 相关知识—传输介质
3.2.2 双绞线
1．组成及分类
双绞线（Twisted Pair）是综合布线工 程中最常用的传输介质。由两根具有绝缘保 护层的铜线组成。把两根绝缘的铜线按一定 密度互相绞在一起可降低信号干扰，一根铜 线在传输过程中辐射的电磁波会被另一根铜 线上发出的电磁波抵消。把一对或多对双绞 线放在一个绝缘套管中便构成了双绞线电缆。
综合布线施工手册
伟创力电脑（苏州）有限公司综合布线工程施工作业指导手册编制单位：江苏润创信息系统工程有限公司编制部门：工程部编制日期：2010年12月10日综合布线系统缆线敷设一般应符合下列要求：缆线布放前应核对规格、程式、路由及位置与设计规定相符。
缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。
缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。
电源线、信号电缆、对绞电缆、光缆及建筑物内其它弱电系统的缆线应分离布放。
各缆线间的最小净距应符合设计要求。
缆线布放时应有冗余。
在交接间、设备间对绞电缆预留长度一般为3～6米，工作区为0.3~0.6米；光缆在设备端预留长度一般为5～10米。
有特殊要求的应按设计预留长度。
缆线的弯曲半径应符合下列规定：非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍，在施工过程中应至少为8倍。
屏蔽对绞电缆的弯曲半径应至少为电缆外径的6～10倍。
主干对绞电缆的弯曲半径应至少为电缆外径的10倍。
光缆的弯曲半径应至少为光缆外径的15倍，在施工过程中应至少为20倍。
缆线布放，在牵引过程中，吊挂缆线的支点相间隔间距不应大于1.5m。
布放缆线的牵引力，应小于缆线的允许张力的80％，对光缆瞬间最大牵引力不应超过光缆允许的张力。
在以牵引方式敷设光缆时，主要牵引力应加在光缆的加强芯上。
缆线布放过程中，为避免受力和扭曲，应制作合格的牵引端头。
如采用机械牵引时，应根据缆线牵引的长度、布放环境、牵引张力等因素选用集中牵引或分散牵引等方式。
敷设暗管宜采用钢管或阻燃硬质PVC管。
布放双护套缆线和主干缆线时，直线管道的管径利用率为50～60％，弯管道为40～50％，暗管布放4对对绞电缆时，管道的截面利用率应为25～30％。
预埋线槽宜采用金属线槽，线槽的截面利用率不应超过40％。
水平电缆穿放水平电缆的穿放，最好在墙面一次装修完成后进行。
穿放之前，应检查布线管、槽安装是否到位并连通，管内应无杂物和浸水，管口光滑无毛刺。
