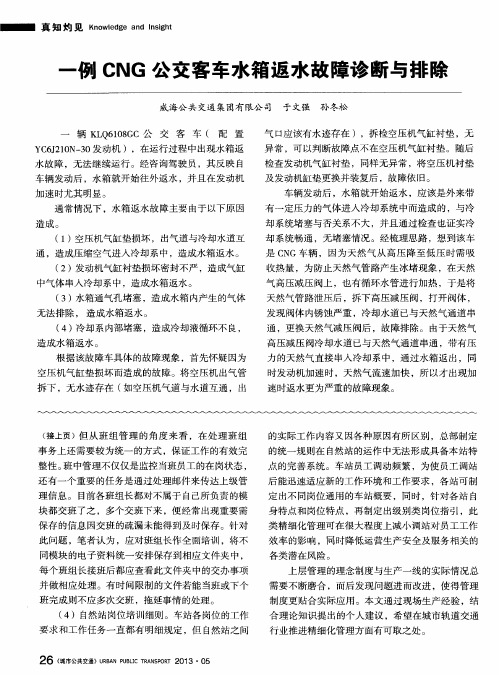

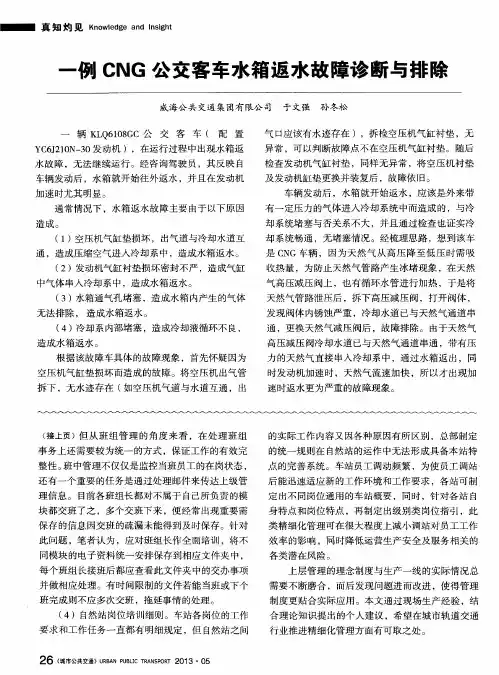

一例CNG公交客车水箱返水故障诊断与排除
的实 际 工作 内容 又 因各种 原 因有所 区别 ，总 部制 定
的统一规则在 自然站 的运作 中无法形成具ቤተ መጻሕፍቲ ባይዱ本站特
点 的完 善 系统 。车 站员 工调 动频 繁 ，为使 员 工调 站 后 能迅 速适 应新 的工作 环境 和 工作 要求 ，各 站 可制 定 出不 同 岗位 通用 的车站 概要 ，同时 ，针对 各 站 自 身特 点 和 岗位 特 点 ，再 制 定 出级别 类 岗位 指 引 ，此
上 层 管理 的理 念制 度 与生 产一 线 的实 际情 况 总 需要 不断 磨合 ，而 后 发现 问题 进而 改 进 ，使 得 管理 制度 更贴 合 实际应 用 。本 文通 过 现场 生产 经验 ，结 合理 论知 识 提 出的个 人建 议 ，希望 在 城市 轨道 交 通 行业 推进 精 细化管 理方 面有 可取 之处 。
中气体串人冷却系中，造成水箱返水。
（ ３）水箱 通气 孔堵 塞 ，造成 水箱 内产 生 的气体 无法 排除 ， 造成 水箱 返水 。
发现阀体内锈蚀严重 ，冷却水道 已与天然气通道 串
通 ，更换 天然 气减 压 阀后 ，故 障排 除 。 由于 天然气
（ ４ ） 冷却系内部堵塞 ，造成冷却液循环不良，
及发 动机 缸垫更 换并 装 复后 ，故 障依 旧 。 车辆 发 动后 ，水 箱就 开始 返水 ，应 该 是外 来 带 有 一定 压力 的气 体进 入 冷却 系统 中而 造 成 的 ，与 冷
加 速时 尤其 明显 。
通常情况下 ，水箱返水故障主要由于以下原 因
造成 。
却系统堵塞与否关系不大 ，并且通过检查也证实冷
一
例Ｃ ＮＧ公 交客 车水 箱返水故 障诊 断与排 除
仪表应对冰冻气候的故障处理
仪表应对冰冻气候的故障处理今年一月至二月，南方地区出现大面积罕见的冰雪冷冻天气，给人们的生产和生活带来了严重的影响，由于电力紧张的原因，制氧厂只有16000和10000机组正常供氧。
冰雪天气下，仪表最容易出现冰堵现象，影响仪表的正常指示。
为了确保生产的正常运行，面对不寻常的冰雪天气可能带来的影响，仪表维护人员对户外仪表及时巡检，提前预防，对发生的故障现象，及时采取措施予以解决。
主要处理了以下几项故障事例，供以后参考。
一、压力变送器冰堵故障1．1月14日,天气出现结冰现象,10000机组氮气球罐压力指示为最大,经仪表人员检查,发现变送器有故障,拆除后把变送器放置在20℃的室内几小时后,再校验已正常,装上后指示正常,原因是变送器传感器内有结冰现象。
2．1月16日,16000机组2号氩气储槽压力无指示,经检查,为储槽压力引压管根部有堵,清除冰堵后,指示正常。
3．1月25日,10000机组蒸汽总管压力无指示,经检查,测量蒸汽用的隔离罐被冰堵住了,堵塞了引压管,疏通后指示正常。
4．1月25日,10000机组空气进空冷塔压力指示偏低,经现场检查,发现压力管内有大量水份遇冷结冰,出现堵塞现象,,疏通后指示正常.这一现象引起车间领导的重视,对另一参数空气出空冷塔压力予以重点关注.因为空气进空冷塔压力出现结冰现象,空气出空冷塔压力也有少量的水分,也可能会结冰堵塞.而当空气出空冷塔压力低于联锁设定值时,将联锁停水泵和空压机放空.导致空分工况恶化,直接影响10000机组的供氧和供氩.因此,车间规定,每天早上,由专人对空气出空冷塔压力进行排污吹除.提前预防后,空气出空冷塔压力一直保持稳定,未出现一次故障.同时,16000机组的空气出空冷塔压力变送器直接安装在管道上,有保护罩保护,不需要排污。
二．16000机组切换阀故障1月26日，天气出现大面积冰冻现象。
16000机组切换系统V1203和V1211两阀时无反馈，此故障不及时处理将影响机组的正常生产。

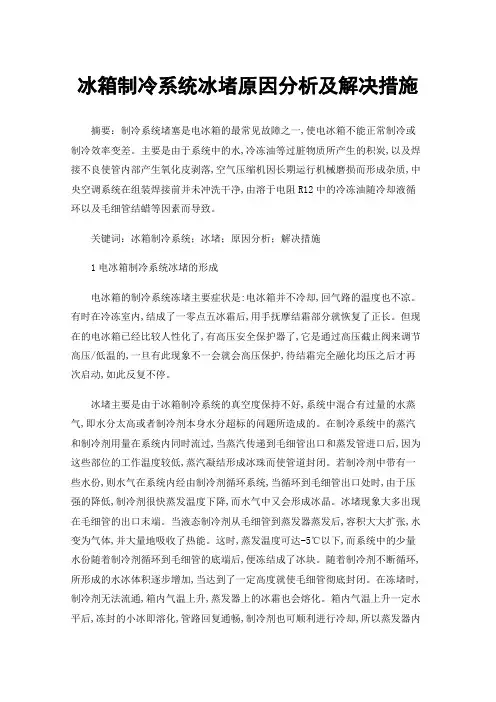

冰箱制冷系统冰堵原因分析及解决措施
冰箱制冷系统冰堵原因分析及解决措施摘要：制冷系统堵塞是电冰箱的最常见故障之一,使电冰箱不能正常制冷或制冷效率变差。
主要是由于系统中的水,冷冻油等过脏物质所产生的积炭,以及焊接不良使管内部产生氧化皮剥落,空气压缩机因长期运行机械磨损而形成杂质,中央空调系统在组装焊接前并未冲洗干净,由溶于电阻R12中的冷冻油随冷却液循环以及毛细管结蜡等因素而导致。
关键词：冰箱制冷系统；冰堵；原因分析；解决措施1电冰箱制冷系统冰堵的形成电冰箱的制冷系统冻堵主要症状是:电冰箱并不冷却,回气路的温度也不凉。
有时在冷冻室内,结成了一零点五冰霜后,用手抚摩结霜部分就恢复了正长。
但现在的电冰箱已经比较人性化了,有高压安全保护器了,它是通过高压截止阀来调节高压/低温的,一旦有此现象不一会就会高压保护,待结霜完全融化均压之后才再次启动,如此反复不停。
冰堵主要是由于冰箱制冷系统的真空度保持不好,系统中混合有过量的水蒸气,即水分太高或者制冷剂本身水分超标的问题所造成的。
在制冷系统中的蒸汽和制冷剂用量在系统内同时流过,当蒸汽传递到毛细管出口和蒸发管进口后,因为这些部位的工作温度较低,蒸汽凝结形成冰珠而使管道封闭。
若制冷剂中带有一些水份,则水气在系统内经由制冷剂循环系统,当循环到毛细管出口处时,由于压强的降低,制冷剂很快蒸发温度下降,而水气中又会形成冰晶。
冰堵现象大多出现在毛细管的出口末端。
当液态制冷剂从毛细管到蒸发器蒸发后,容积大大扩张,水变为气体,并大量地吸收了热能。
这时,蒸发温度可达-5℃以下,而系统中的少量水份随着制冷剂循环到毛细管的底端后,便冻结成了冰块。
随着制冷剂不断循环,所形成的水冰体积逐步增加,当达到了一定高度就使毛细管彻底封闭。
在冻堵时,制冷剂无法流通,箱内气温上升,蒸发器上的冰霜也会熔化。
箱内气温上升一定水平后,冻封的小冰即溶化,管路回复通畅,制冷剂也可顺利进行冷却,所以蒸发器内就开始结霜,待气温降到一定程度时,制冷剂中的水份就在毛细管出口处结冰,出现冻堵。
空调系统膨胀阀的常见故障排除
广本雅阁轿车空调制冷系统间歇性制冷或不制冷的故障分析与排除
广本雅阁轿车空调制冷系统间歇性制冷或不制冷的故障分析与排除龚坤明【摘要】汽车空调是现代汽车的基本配置之一,而制冷系统则是空调系统中至关重要的系统之一.空调系统制冷效果差或完全不制冷是汽车使用中最常见的一种故障现象,也是汽车空调系统需要进行检修的主要原因.本文以一辆在用的最近检修的03款广州本田雅阁轿车为例,介绍汽车空调制冷系统的一个典型故障的原因分析、诊断与排除方法.【期刊名称】《汽车实用技术》【年(卷),期】2015(000)003【总页数】3页(P114-115,123)【关键词】间歇制冷;故障诊断;短接;彻底排除【作者】龚坤明【作者单位】广州南洋理工职业学院,广东广州 510925【正文语种】中文【中图分类】U463.6CLC NO.: U463.6 Document Code: B Article ID: 1671-7988(2015)03--汽车空调是装备在汽车上的空调系统，其主要功能是调节车内的温度、湿度、空气清新度，用以提高车内驾乘人员的舒适性。
常见的汽车空调系统的结构及原理基本一致，主要由制冷系统、暖风系统、通风系统、空气净化装置和控制装置等部分组成，而制冷系统则主要由压缩机总成、冷凝器总成、储液干燥器-压力开关总成、膨胀阀、蒸发器总成、管路总成、A/C开关、模式选择按钮、蒸发器温度传感器、车内温度控制装置、鼓风机、冷凝风扇及相关继电器等组成。
广州本田雅阁轿车自动空调系统用来控制车内的温度与湿度，提高驾驶员与乘员的乘坐舒适性。
空调系统对车内冷气、暖气供应、通风除尘、除湿和车厢温度是实行统一设计、布局和控制的。
空调控制面板中的微处理器能根据车内外的环境来自动调节车内的温度和湿度。
当空调系统的电控元件出现故障时，自动空调自诊断系统还能够通过控制面板上的液晶显示屏输出故障代码，为维修技术人员排除故障提供方便。
汽车空调系统的检测条件及正常情况下的压力值如下：空气温度为30～35℃时，启动发动机并稳定在1500r/min的转速下运行2min；打开A/C开关及鼓风机开关，风机的速度置于MAX（最大）位置；温度控制置于MAX COOL（最大制冷）位置；模式控制开关置于VENT（通风）状态；空气再循环开关置于RECIR CULATE（空气再循环）状态；打开所有车门。
冷干机配件维护及故障诊断
冷干机配件维护及故障诊断冷干机各配件使用维护及日常故障诊断书一、冷媒高压表冷媒低压表附：读表:冷媒低压表、冷媒高压表读最外一圈的单位为MPa的数值，如指针指到.3 即当前的压力为0.3MPa。
1.冷媒低压表：监视蒸发器内冷媒的饱和压力值变化。
2.冷媒高压表：监视冷凝器内冷媒的压力值变化。
3.正常使用情况：3-1风冷型冷干机：冷媒高压表正常值应在1.2Mpa~1.8Mpa范围内，冷媒低压表正常值应为0.4Mpa~0.6Mpa范围内。
3-2水冷型冷干机：冷媒高压表正常值应在1.2Mpa~1.6Mpa范围内，冷媒低压表正常值应在0.4Mpa~0.6Mpa范围内。
二、空气压力表空气出口压力表：指示压缩空气在冷干机出口处的压力值。
正常使用情况：冷干机空气出口的压力值相对应的是冷干机空气进口的压力值，进出口的压力差称为压降。
冷干机的压降一般≤0.02Mpa三、热力膨胀阀1.用途：控制制冷系统的蒸发压力和温度。
2.正常使用情况：2-1膨胀阀主要在制冷系统中，起节流作用，冷媒从液态变成汽态，主要靠膨胀阀降压来完成。
一般情况下，环境温度变化不大的时候。
无需调节，因为出厂前已经设定最佳位置。
2-2热力膨胀阀由感应机构、执行机构、调整机构和阀体组成。
感应机构中充注氟利昂工质，感温包设置在蒸发器出口处，其出口处温度与蒸发温度之间存在温差，通常称为过热度。
3.热力膨胀阀的调整：热力膨胀阀的调整工作，必须在制冷装置正常运行状态下进行。
调整中，如果感到过热度太小，则可把调节螺杆按顺时针方向转动（即增大弹簧力，减小热力膨胀阀开启度），使流量减小；反之，若感到过热度太大，即供液不足，则可把调节螺杆朝相反方向（逆时针）转动，使流量增大。
由于实际工作中的热力膨胀阀感温系统存在着一定的热惰性，形成信号传递滞后，运行基本稳定后方可进行下一次调整。
因此整个调整过程必须耐心细致，调节螺杆转动的圈数一次不宜过多过快四、热气旁通阀1.用途：主要调节压缩机的制冷量，使其与蒸发器的负荷相适合，热气旁通阀安装于制冷系统高低压侧之间的旁通管路上。
汽车空调压缩机常见故障分析
依维柯空调压缩机常见故障分析现装配于依维柯(IVECO)柴油汽车的空调压缩机，在使用过程中经常发生电磁线圈、轴承及离合器钢片烧坏的故障。
故障原因根据长期修理这种压缩机的经验，发现主要有以下3种原因：(1)由于空调压缩机控制线路的插头产生松动，造成接触不良，使供给电磁线圈的电压下降、电流不稳，导致空调压缩机的电磁离合器有时接合有时分离，如此长时间工作，必将烧坏离合器和电磁线圈。
(2)空调压缩机电磁离合器的间隙一般设计为0.35-0.50mm，如果离合器间隙小于规定值，同时受到发动机温度的影响，安装在发动机旁的空调压缩机离合器钢片会产生热膨胀，导致离合器间隙过小，使关闭空调后离合器分离不开或者打滑，这样也易烧坏电磁线圈、轴承、离合器和制冷系统中的零部件。
(3)由于电磁离合器轴承中的套圈是塑料制成的，如果轴承中缺少润滑油，轴承在高速旋转时，就会产生摩擦而使温度急剧升高，这样就易烧坏塑料套圈，使轴承旋转不畅，同时还会烧坏电磁线圈、轴承及离合器。
使用注意事项为了减少依维柯空调压缩机的故障，在使用空调时应注意以下三点：(1)应经常检查空调控制线路中各接插器的连接情况，若有问题应及时排除。
(2)若发现空调压缩机电磁离合器的间隙过小或者分离不开，应加上垫片使其达到规定的标准值或能够分离自如为止。
(3)定期保养空调压缩机，并对其电磁离合器轴承注入润滑油。
尼桑德胜C280空调压缩机不工作故障现象：一辆尼桑德胜C280汽车发动机运转时，闭合空调开关，压缩机电磁离合器不工作，压缩机不运行。
故障分析与排除：尼桑德胜C280汽车采用单风口空调，空调压缩机是通过电磁离合器，由发动机带动运行的。
首先，观察蒸发器鼓风机能否运转，结果正常。
这说明空调主继电器、鼓风机变速开关等均无毛病。
压缩机电磁离合器供电是经空调开关、温控开关、压力开关(分离、低压)串联后提供的。
检查电磁离合器线圈，结果无电源供给。
这说明故障是该回路发生断路引起的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
科技信息 。机械与电子Ｏ ＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹ ＩＮＦＯＲＭＡＴＩＯＮ ２０１０年第７期
汽车冰堵故障诊断分析与排除方法
卜永丽’魏海燕
（１．江西蓝天学院江西南昌３３００９８；２．江西交通职业技术学院江西南昌３３００９８）
【摘要】冰堵是汽车空调制冷系统中常见的故障现象，要有效排除制冷系统冰堵故障，就要分析它形成的原因，故障发生后的现象，然后
再利用有效的方法进行诊断排除。
【关键词】汽车空调；制冷系统；冰堵故障
１冰堵故障发生的原因
目前Ｒ一１３４ａ已成为汽车空调系统中普遍使用的制冷剂。与Ｒ一
１３４ａ相配用的润滑油即冷冻机油，代号为ＰＡＧ。制冷剂和冷冻机油是
互溶的，所以在空调制冷系统工作的过程中会有一部分的润滑油“迁
移”性地循环于蒸发器和冷凝器中，并参与换热和流动，因此制冷剂是
油一制冷剂的混合物。
制冷剂和冷冻机油都不溶于水，当系统中有水分进入其中时．流
动到系统中狭窄的的地方，就会滞留在那里，如果遇冷后结冰．就使制
冷系统管道堵塞，阻止了系统中制冷剂的循环流动，也就形成了冰堵。
２冰堵故障发生的部位分析
汽车空调制冷系统主要由压缩机、冷凝器、储液器、膨胀阀（或孔
管）、蒸发器等组成，制冷系统的工作循环可以分为以下四个阶段：
２．１压缩过程
压缩机工作时，从蒸发器出口的低压回路吸人低温低压的气态制
冷剂，经压缩机压缩后成为高温高压的气体，然后经高压管送入冷凝
器中冷却
２．２冷凝过程
从压缩机出来进入冷凝器的高温高压气体，在冷却风扇的冷却
下，高温高压的制冷剂通过冷凝器散热放出大量的热量，制冷剂由高
压气体转变为中温高压液体。
２．３膨胀过程
中温高压液体制冷剂进入膨胀阀后。由于膨胀阀的阀孔很小．即
进口空间小，出口空问大，因此起到了节流作用，制冷剂从膨胀阀出来
后体积变大、压力降低、温度降低。变成低温低压的液态制冷剂（喷雾
状）。
２．４蒸发过程
由膨胀阀节流后进入蒸发器的是液态雾状制冷剂，在蒸发器里由
液态蒸发为气态，吸收蒸发器周围的热量，是周围空气变成冷空气，后
被鼓风机吹入车内．使车内温度降低。
因此冰堵在空调制冷系统中只能在膨胀装置这一部位发生．即膨
胀阀节流孔处。
膨胀阀安装在空调系统的蒸发器人口处，它把从冷凝器过来的高
压液体制冷剂转化成喷雾状的 低压液体制冷剂，输送到蒸发器里面。
汽车空调的热负荷随室外气温、湿度、汽车内的乘员人数、压缩机
的转速变化而变化。为了最大限度的发挥汽车空调制冷系统的能力，
就必须要不断的调整制冷循环系统的制冷流量，膨胀阀的其中一个重
要的作用就是起着调节制冷剂流量的作用。
膨胀阀的另外一个重要作用就是降压，使中温高压制冷机从狭小
的阀孔流入后体积迅速膨胀变大，使其压力和温度随之迅速降低。形
成了喷雾状的制冷剂（小液滴制冷剂），这种喷雾状的制冷剂到达蒸发
器后，可迅速的气化吸收车内空气的热量。
所以膨胀阀的阀孔很小．又称针阀．在针阀处制冷剂的温度又骤
然降冷，水分很容易结冰，水分在针阀处结成很多小颗粒的冰粒，当冰
粒凝结到一定程度时，便阻塞了节流通道，形成了冰堵。当液态制冷剂
中水分较少时，会产生轻微的冰堵故障。而在水分较多时，会将膨胀阀
节流孔全部堵死。
３制冷系统冰堵故障分析与排除
当空调制冷系统发生冰堵后，制冷效果就会变差，并且制冷也会
断断续续的。膨胀阀和蒸发器上的白霜全部融化，制冷量大幅度下降，
直至不能制冷。制冷系统高压部分和低压部分的压力将都会低于正常
值，这时，用专用仪表进行检测，可以发现空调制冷系统低压一侧的压
力很低．可达到８０—９３．３ｋＰａ的真空度。
这是因为水分在膨胀阀的阀口处结冰后，膨胀阀发生冰堵，制冷
量就会下降，系统得温度就升高，阀口的冰就随温度的升高自己溶化，
系统又能正常工作．制冷量随之上升，这时膨胀阀处的温度又会降低，
水分在阀口处又会重新结冰形成冰堵故障。导致制冷也会断断续续
的。
如果要排除冰堵故障。就要排除系统中多余的水分，制冷系统进
人水分都是由于操作不规范造成的：拆装检修系统的时候．没有及时
封口，抽真空不彻底，加入系统中的制冷剂和冷冻机油本身就不够纯
净，含有水分。汽车空调制冷系统中都配置了储液干燥器，可以除去系
统中多余的水分，但如果混入制冷系统中的水分过量，就会发生冰堵
故障。排除汽车空调制冷系统中的冰堵故障可以用如下方法：①首先
排出系统内的制冷剂；②检查制冷系统有没有存在泄漏之处，并补漏
③迅速拆掉制冷系统旧的储液干燥器．更换新的储液干燥器；④利用
冷媒加注回收机反复抽几次真空，排出系统内的水汽。⑤最后利用冷
媒加注回收机加入新的制冷剂和冷冻机油。
膨胀阀冰堵与脏堵在现象上有时很相似，要区分这两种故障，可
以用小棉球蘸上酒精，点燃后烤热膨胀阀阀体。如果膨胀阀受热后堵
塞现象消失了则为冰堵，如果受热后堵塞现象仍然存在则为脏堵。
【参考文献】
［１］杨月海．汽车空调系统冰堵的判断与排除叨．汽车运用，２００３，（９）．
［２］赵新民．浅谈空调系统中的膨胀阀明．汽车与配件，１９９８，（２９）．
［３］钱伟亮．汽车空调制冷系统中的膨胀阀的故障与排除册．使用与维修，２００４，
（６）．
［４］张兴群，袁秀玲，黄东．ＰＡＧ润滑油对Ｒ１３４ａ汽车空调制冷系统性能影响的
研究Ｌ刀．润滑与密封，２０ｏ５，（７）．
［责任编辑：王静］
