FANUC系列的OM系统常用参数
FANUC系列的OM系统常用参数FANUC系列的OM系统常用参数FANUC系列的OM系统常用参数。
250与251设定参数I/O是2与3时有效波特率552与553设定参数I/O是0与1时有效波特率518~521：依序为X，Y，Z和第4轴的快速进给速度。
设定值：30~24000MM/MIN522~525：依序为X，Y，Z和第4轴的线性加减速的时间常数。
设定值：8~4000（单位：MSEC）527设定切削进给速度的上限速度（X，Y，Z轴）设定值：6~15000mm/min529：在切削进给和手动进给指数加速/减速之时间常数。
设定值：0~4000msec。
当不用时此参数设0530：在指数加速/减速时进给率之最低极限（F L）设定值：6~15000。
通常此值设0531：设定在循环切削G73（高速钻孔循环）中之后退量。
设定值：0~32767MM532：在循环切削G73（钻深孔循环）中，切削开始点之设定。
设定值：0~32767MM533设定快速移动调整率的最低进给速度（F0）设定值：6~15000M M/MIN534设定在原点复归时之最低进给速度（FL）设定值：6~15000MM/MIN535，536，537，538在X，Y，Z与第4轴各轴的背隙量，设定值：0~2550MM539：在高速主轴的最大转数（为主轴机能的类比输出使用），（在3段变速情形下之中间速度）（主轴速度电压10V时主轴速度）设定值：1~19999RPM546：设定Cs轴的伺服环路内发生的漂移量。
设定值：0~+或-8192（VELO）自动补正时此值会自动变化（T系列）548：在指数加速/减速中手动进给的最低极限速度（FL）设定值：6~15000MM/MIN（米制）6~6000INCH/ MIN（英制）549：在自动模式中打开电源后之切削进给速度550：在自动插入顺序号码中，号码之增量值551：在周速一定控制（G96）中量低的主轴转数555：在3段变速选择中，高速档之主轴转数最大设定值（S类比输出用）556：在3段变速选择中，高速档之主轴转数最低设定值（为S类比输出B类使用）557：在刀尖半径补正（T系）或刀具补正（M系）时，当刀具沿着接近于90度的锐角外围移动时，设定可忽略的小移动量之极限值。
设定值：0~16383MM559~562：X，Y，Z和第4轴各别在手动模式中之快速移动速度。
设定值：3 0~24000MM/MIN。
设定0时与参数学518~521相同577：设定主轴速度补正值，即主轴速度指令电压的零补正补偿值之设定（这S4/S5数位控制选择）设定值：0~+或-8192580：内侧转角部自动速度调整的终点减速距离，设定值：1~3999（0。
1MM）设定动作领域Le）581：内侧转角部自动速度调整的终点减速距离，设定值：1~3999（0。
1MM）设定动作领域Ls）583~584：分别为F1~F4与F5~F9的进给速度上限值。
设定值：0~15000MM/MIN593~596为X，Y，Z与第4轴停止中位置偏差量的极限值，设定值：0~32767601~604：手动进给时的指数加减速度的时间常数之设定（为X，Y，Z和第4轴）当设0时与参数5 29相同605~608：为X，Y，Z和第4轴的手动进给时的指数加减速下限速度的设定。
设定值：6~15000MM/MIN613：在刚性攻牙时，主轴和Z轴马达的加减速度的时间常。
设定值：0~4000MSEC（标准值：200/150）614：刚性攻牙时，主轴和Z轴的指数型加减速的下限速度，设定值：6~15000MM/MIN615：刚性攻牙时，主轴和Z轴位置控制的环路增益。
设定值：1~9999MSEC（标准值：1500~3000）注：欲改变每一齿轮之环路增益，将此参数设定0，同时设定每一齿轮在参数689，670，671中的环路增益，本参数并非0时，各齿轮之每一环路增益为无效，同时此参数之值便成为所有齿轮的环路增益616：刚性攻牙时，主轴的环路增益倍率（齿轮有复数段时为低速齿轮用）（此值造成螺纹精度的影响）设定值：1~32767617：刚性攻牙的容许主轴的最高转速。
设定值：主轴：位置解码器齿轮比1：1 0—7400 1：2 0—9999 1：4 0—9999 1：8 0—9999 （单位：RPM。
标准设定值：3600）618：设定刚性攻牙时，Z轴的位置准位宽度，设定值：1~32767（标准值：20）619：设定刚性攻牙时，主轴的准位宽度（此值太大则螺纹精度差）设定值：0~32767（标准值：20）624：刚性攻牙时，主轴的中速齿轮用环路增益倍率（使用2段以上齿轮时之设定）设定值：1~32767625：：刚性攻牙时，主轴的高速齿轮用环路增益倍率（使用2段以上齿轮时之设定）设定值：1~32767626：刚性攻牙时，定义基准导程用进给速度，设定值：6~15000MM/MIN627：刚性攻牙时主轴的位置偏差量（诊断用）628：刚性攻牙时，主轴的分配量（诊断用）635：设定所有轴切削进给的插入后直线型加减速之时间常数。
但是设定值为0时，即成为指数型加减速，设定值：8~1024636：所有轴外部减速的速度。
设定值；6~15000MM/MIN643与644为第7，8轴之快速移动速度（设定值：30~24000MM/MIN）645与646为第7，8轴之直线型加减速之时间常数（快速进给用）设定值：8~4000647与648为第7，8轴之背隙量（设定值：0~2550MM）651 ~656：为各轴（X，Y，Z与第4，7，8轴）之PMC轴用切削进给的指数加减速的时间常数（设定值：0~4000）注：当设定0时，则使用NC用资料（参数529设定之值）657~6 62：为各轴（X，Y，Z与第4，7，8轴）之PMC轴用切削进给的指数加减速时的下限速度（FL）（设定值：6~15000）注：当设定0时，则使用NC用资料（参数530设定之值）669：刚性攻牙时，以各齿轮的主轴和Z轴之位置控制环路增益，设定第1段齿轮的位置控制环路增益（设定值：1~9999）670：刚性攻牙时，以各齿轮的主轴和Z轴之位置控制环路增益，设定第2段齿轮的位置控制环路增益（设定值：1~9999）671：刚性攻牙时，以各齿轮的主轴和Z轴之位置控制环路增益，设定第3段齿轮的位置控制环路增益（设定值：1~9999）700~707设定范围0~99999999此参数设定从原点的距离，为利用参数来设定范围外边是禁止区，通常设定在机械的最大范围，当轴进入禁止区时会有一个过行程警报的显示。
在检出操作中因会有变动，故应有多余的范围，有一原则，在米制情形时，在快速移动为1/5的多余之值，此值为设定范围708~711为当自动坐标系统设定使用时，X，Y，Z和第4轴各轴原点坐标值的设定。
设定范围：0~99999999735~738设定X，Y，Z和第4轴第1原点和第2原点的距离。
设定值：0~99999999753与754分别为X，Y，Z和第4轴的外部工件原点偏置量（设定值：0~+或-7999）这是提供工件坐标系（G54~G59）原点位置的参数之一，工件原点偏置量按不同坐标系而异，但此参数对所有工件坐标系给于共同的偏置量。
一般以由机械来的输入（外部数据输入）自动设定755~758：分列为X，Y，Z轴和第4轴的第1工件原点偏置量（G54）设定值：0~+或-99999999759~762：分列为X，Y，Z轴和第4轴的第2工件原点偏置量（G55）设定值：0~+或-99999999（并以此类推。
）788~796依序为F1位数指令中，F1~F9的进给速度。
设定值：0~15000MM/MIN804~809：设定上述表示的行程界，设定值：0~+或-99999999并以距离参考点的距离设定（参数24# 4设定将禁止领域定义于外侧或内侧，设1为外侧）815~818：依序在执行自动坐标系设定时，设定参考点的坐标值（输入系统为英制时，须使参数63#1=1）1000为X轴的螺距误差补正原点。
设定值：0~1271001~1128为X轴的螺距误差补正量，设定值：0~+或-7200 0为Y轴的螺距误差补正原点。
设定值：0~1272001~2128为Y轴的螺距误差补正量，设定值：0~1+或-73000为Z轴的螺距误差补正原点。
设定值：0~1273001~3128为Z轴的螺距误差补正量，设定值：0~+或-74000等以此类推为第4轴。
8500~8565为第5轴用数位伺服关系的参数8600~8665为第6轴用数位伺服关系的参数以此类推8100~ 8165为第1轴。
8（）00#1表示数位伺服关系的参数的标准值于电源开时：0：设定1：不设定设定马达形式后，此参数设定为0，则电源开时，符合参数8（）20的马达形式的标准自动设定于参数内，而且此参数变为18（）01#0~#5马达形式脉波解码器1转的脉波数（P/R） #5 #4 #3 #2 #1 #02-0，1-0，0，5，10，，20，20M，30，3 0R 2000 0 1 1 1 1 。
2500 0 1 1 0 1 0。
3000 0 1 0 0 0 14-0，3-0 20 00 0 1 0 1 0 15-0 1000 0 1 0 0 0 02-0，1-0，0，5，10，20，20M，30，30R 12500 0 0 0 0 0 1。
20000 1 1 1 1 1 1。
25000 1 1 1 0 1 08（）02#3设1# 4设08（）04此参数于电源开时，自动设定为标准值，但必须使8（）00#1设08（）20设定马达形式。
设定范围：1~32767。
NC的记忆器内有各马达形式的数位伺服关系的标准值，经由本参数则可设定所要的资料。
各轴分别设定。
此参数为0以下或设定未登记的马达形式，则产生警示资料号码马达形式 5-0 4-0 3-0 2-0 1-0 0 5 10 20M 20 30 30R8（）20 3 4 5 6 7 8 9 10 11 12 13 148（）21：负载惯量比（设定范围：1~32767使用数位伺服时，负载和马达转子的惯量比可用下式计算，而分别设定于各轴负载惯量负载惯量比=——————乘以256转子惯量8（）22马达旋转方向的设定：111：正方向 -111：负方向8（）23：数位伺服关系（PULCO）资料范围：1~32767使用数位伺服时，各轴分别设定马达1转时，速度回馈用检出器的脉波数。
脉波数以A相。
B相的脉波1周期有4脉波计算8（）24：数位伺服关系（PULS）资料范围：1~32767使用数位伺服时，各轴分别设定马达1转时，速度回馈用检出器的脉波数。
脉波数以A相。
B相的脉波1周期有4脉波计算。
（例：2000P/R的脉波解码器时，2000与4相乘=8000）8（）40~8（）65；数位伺服关系的参数（注：PRM8（）00#1（DGRPM）=0，PRM8（）20中输入马达形式时，则此参数于电源开时，自动设定为标准值。
FANUC-OM参数说明书
71.6 1改成0 PMC启动时读入芯片程序FANUC 0系统参数功能目录（其中：0—T或0—M栏中为0的表示该类数控机床拥有此项功能，否则不具备次功能）表1 SETTING参数参数号符号意义—T—M0000 PWE 参数写入0 0 0000 TVON 代码竖向校验0 0 0000 ISO EIA/ISO代码0 0 0000 INCH MDI方式公/英制0 0 0000 I/O RS—232C口0 0 0000 SEQ 自动加顺序号0 0表2 RS232C口参数2/0 STP2 通道0停止位0 0 552 通道0波特率0 0 12/0 STP2 通道1停止位0 0 553 通道1波特率0 0 50/0 STP2 通道2停止位0 0 250 通道2波特率0 0 51/0 STP2 通道3停止位0 0 251 通道3波特率0 0 55/3 RS42 Remote Buffer 口RS232/522 0 0 390/7 NODC3 缓冲区满0 0表3 伺服控制轴参数1/0 SCW 公/英制丝杠0 03/0.1.2.4 ZM回零方向0 08/2.3. 4 ADW轴名称30/0.4 ADW 轴名称032/2.3 LIN 3，4轴，回转轴/直线轴0388/1 ROAX 回转回转轴循环功能0388/2 RODRC 绝对指令近距离回转0388/3 ROCNT 相对指令规算0788 回转轴每转回转角度011/2 ADLN 第4轴，回转轴/直线轴0 398/1 ROAX 回转轴循环功能0398/2 RODRC 绝对指令近距离回转0 398/3 ROCNT 相对指令规算0 788 回转轴每转回转角度0860 回转轴每转回转角度0 0500—503 INPX，YZ，4到位宽度0 0504—507SERRX，Y，Z，4运动时误差极限0 0508—511 GRDSX,Y,Z,4栅格偏移量0 0512—515 LPGIN位置伺服增益0 0517 LPGIN 位置伺服增益（各轴增益）0 0518—521 RPDFX,Y,X,4G00速度0 0522—525 LINTX,Y,Z,4直线加/减速时间常数526 THRDT G92时间常数0528 THKFL G92X轴的最低速度0 0 527 FEDMX F的极限值0 0 529 FEEDT F的时间常数0 0 530 FEDFL 指数函数加减速时间常数0 0 533 RPDFL 手动快速成移动倍率的最低值0 0 534 ZRNFL 回零点的低速0 0535—538 BKLX,Y,Z,4反向间隙0 0593—596 STPEX,Y,Z,4伺服轴停止时的位置误差极限0 0393/5 快速倍率为零时机床移动0 0表3 坐标系参数10/7 APRS 回零点后自动设定坐标系0 0 2/1 PPD 自动设坐标系相对坐标值清零024/6 CLCL 手动回零后清除局部坐标系0 28/5 EX10D 坐标系外部偏移时刀偏量的值（×10）0708—711 自动设定工件坐标系的坐标值735—728 第二参考点0 0780—783 第三参考点0 0784—787 第四参考点0 0表4 行程限位8/6 OTZN Z轴行程限位检查否0 15/4 LM2 第二行行程限位0 24/4 INOUT 第三行行程限位0 57/5 HOT3 超行程—LMX—+LMZ有效0 65/3 PSOT 回零点前是否检查行程限位0 0700—703 各轴正向行程0 0704—707 各轴负向行程0 015/2 COTZ 超行程—LMX—+LMZ有效0 20/4 LM2 第二行行程限位0 24/4 INOUT 第三行行程限位0743—746 第二行行程正向限位747—750 第二行行程反向限位804—806 第三行行程正向限位807—809 第三行行程反向限位770—773 第二行行程正向限位774—777 第二行行程反向限位747—750 第三行行程正向限位751—754 第三行行程反向限位760—763 第四行行程正向限位764—767 第四行行程反向限位表5 进给与伺服电机参数1/6 RDRN 空运行时，快速移动指令是否有效0 0 8/5 ROVE 快速倍率信号ROV2（G117/7）有效0 49/6 NPRV 不用位置编码器实现主轴每转进给0 0 20/5 NCIPS 是不进行到位检查0 0 4—7 参考计数器容量0 0 4—7 检测倍比0 021/0.1 .2.3 APC绝对位置编码器0 035/7 ACMR 任意CMR 0 037/0.1 .2.3 SPTP用分离型编码器0 0100—103 指令倍比CMR0 0表6 DI/DO参数8/7 EILK Z轴/各轴互锁0 09/0.1.2.3 TFINFIN信号时间0 09/4.5.6.7 TMFM，S，T读信号时间0 012/1 ZILK Z轴/所有轴互锁0 31/5 ADDCF GR1，GR2，DRN地址0252 复位信号扩展时间0 0表7 显示和编辑1/1 PROD 相对坐标显示是否包括刀补量0 0 2/1 PPD 自动设坐标系相对坐标清零0 0 15/1 NWCH 刀具磨损补偿显示W 0 0 18/5 PROAD 绝对坐标系显示是否包括刀补量0 23/3 CHI 汉字显示0 0 28/2 DACTF 显示实际速度0 0 29/0.1 DSP 第3，4轴位置显示035/3 NDSP 第4轴位置显示0 38/3 FLKY 用全键盘0 0 48/7 SFFDSP 显示软按键0 0 60/0 DADRDP 诊断画面上显示地址字0 0 60/2 LDDSPG 显示梯形图0 0 60/5 显示操作监控画面0 0 64/0 SETREL 自动设坐标系时相对坐标清零0 0 77/2 伺服波形显示0 0 389/0 SRVSET 显示伺服设定画面0 0 389/1 WKNMDI 显示主轴调整画面0 0表8 编程参数10/4 PRG9 O9000—O9999号程序保护0 0 15/7 CPRD 小数点的含义0 0 28/4 EXTS 外部程序号检索0 029/5 MABSMDI—B中，指令取决于G90/G91设定389/2 PRG8 O8000—O8999号程序保护0 0 394/6 WKZRST 自动设工件坐标系时设为G54 0表9 螺距误差补偿11/0.1 PML 螺补倍率0 0712—715 螺补间隔756—759 螺补间隔1000，2000 3000，4000 补偿基准点0 01001-1128 2001-2128 3001-3128 4001-4128 补偿值0 0表10 刀具补偿1/3 TOC 复位时清除刀长补偿矢量0 0 1/4 ORC 刀具补偿值（半径/直径输入）08/6 NOFC 刀补量计数器输入010/5 DOFSI 刀偏量直接输入013/1 GOFU2 几何补偿号（由刀补号或刀号）指定013/2 GMOFS 加几何补偿值（运动/变坐标）014/0 T2D T代码位数014/1 GMCL 复位时是否清几何补偿值014/5 WIGA 刀补量的限制015/4 MORB 直接输入刀补测量值的按钮024/6 QNI 刀补测量B时补偿号的选择075/3 WNPT刀尖补偿号的指定（在几何还是在磨损中）122 刀补偿量B时的补偿号0728 最大的刀具磨损补偿增量值0729 最大的刀具磨损补偿值078/0 NOINOW 用MDI键输入磨损补偿量0 0 78/1 NOINOG 用MDI键输入几何补偿量0 0 78/2 NOINMV 用MDI键输入宏程序变量0 0 78/3 NOINMZ 用MDI键输入工件坐标偏移量0 0393/2 MKNMDI在自动方式的停止时，用MDI键输入工件坐标偏移量0 0表11 主轴参数13/5 ORCM 定向时，S模拟输出的极性13/6.7 TCW,CWMS模拟M03，M04的方向0 014/2 主轴转速显示0 0 24/2 SCTO 是否检查SAR（G120/4）0 0 49/0 EVSF SF的输出0 0 71/0 ISRLPC 串行主轴时编码器信号的接法071/4 SRL2SP 用1或2个串行主轴071/7 FSRSP 是否用串行主轴0108G96或换档（#3/5：GST=1）或模拟主轴定向（SOR：G120/5：M=1）速度0 0110 检查SAR（G120/4）的延时时间0 516 模拟主轴的增益（G96）0539模拟主轴电动机的偏移补偿电压（G96）551 G96的主轴最高转速0 556 G96的主轴最高转速0540—5 43 各档主轴的最高转速3/5 GST 用SOR（G120/5）定向/换档0 14/0 SCTA 加工启动时检查SAR信号0 20/7 SFOUT 换档时输出SF 0 29/4 FSOB G96时输出SF 0 35/6 LGCM 各档最高速的参数号0539,54 1,555 各档的主轴最高转速542 主轴最高转速0 543 主轴最低转速0585,58 6 主轴换档速度（B型）577 模拟主轴电动机的偏移补偿电压0 6519/7 主轴电动机初始化0 0 6633 主轴电动机代码0 06501/2 POSC2 用位置编码器0 06501/5 -7 CAXIS1—3用高分辩率编码器0 06503/0 PCMGSL 定向方法（编码器/磁传感器）0 0 6501/1 PCCNCT 内装传感器0 06501/4 .6.7 位置编码器信号0 06504/1 HRPC 高分辩率编码器0 0 表12 其它24/0 JGNPMC 用PMC 0 071/6 DPCRAM 显示PMC操作菜单0 0 123 图形显示的绘图坐标系00001ADFT RDRN DECI ORC TOC DCS PROD DCS7 6 5 4 3 2 1 0 ADFT 1：进行自动漂移补偿。
(sms)FANUCOM参数说明书
改成启动时读入芯片程序系统参数功能目录（其中：—或—栏中为的表示该类数控机床拥有此项功能，否则不具备次功能）表参数参数符号意义——号参数写入代码竖向校验代码方式公英制—口自动加顺序号表口参数通道停止位通道波特率通道停止位通道波特率通道停止位通道波特率通道停止位通道波特率口缓冲区满表伺服控制轴参数公英制丝杠回零方向轴名称轴名称，轴，回转轴直线轴回转回转轴循环功能绝对指令近距离回转相对指令规算回转轴每转回转角度第轴，回转轴直线轴回转轴循环功能绝对指令近距离回转相对指令规算回转轴每转回转角度回转轴每转回转角度—，，到位宽度—，，，运动时误差极限—栅格偏移量—位置伺服增益位置伺服增益（各轴增益）—速度—直线加减速进度常数进度常数轴的最低速度的极限值的进度常数指数函数加减速进度常数手动快速成移动倍率的最低值回零点的低速—反向间隙—伺服轴停止时的位置误差极限快速倍率为零时机床移动表坐标系参数回零点后自动设定坐标系自动设坐标系相对坐标值清零手动回零后清除局部坐标系坐标系外部偏移时刀偏量的值（×）—自动设定工件坐标系的坐标值—第二参考点—第三参考点—第四参考点表行程限位轴行程限位检查否第二行行程限位第三行行程限位超行程——有效回零点前是否检查行程限位—各轴正向行程—各轴负向行程超行程——有效第二行行程限位第三行行程限位—第二行行程正向限位—第二行行程反向限位—第三行行程正向限位—第三行行程反向限位—第二行行程正向限位—第二行行程反向限位—第三行行程正向限位—第三行行程反向限位—第四行行程正向限位—第四行行程反向限位表进给与伺服电机参数空运行时，快速移动指令是否有效快速倍率信号（）有效不用位置编码器实现主轴每转进给是不进行到位检查—参考计数器容量—检测倍比绝对位置编码器任意用分离型编码器—指令倍比表参数轴各轴互锁信号进度，，读信号进度轴所有轴互锁，，地址复位信号扩展进度表显示和编辑相对坐标显示是否包括刀补量自动设坐标系相对坐标清零刀具磨损补偿显示绝对坐标系显示是否包括刀补量汉字显示显示实际速度第，轴位置显示第轴位置显示用全键盘显示软按键诊断画面上显示地址字显示梯形图显示制作监控画面自动设坐标系时相对坐标清零伺服波形显示显示伺服设定画面显示主轴调整画面表编程参数—号程序保护小数点的含义外部程序号检索—中，指令取决于设定—号程序保护自动设工件坐标系时设为表螺距误差补偿螺补倍率—螺补间隔—螺补间隔补偿基准点，，补偿值表刀具补偿复位时清除刀长补偿矢量刀具补偿值（半径直径输入）刀补量计数器输入刀偏量直接输入几何补偿号（由刀补号或刀号）指定加几何补偿值（运动变坐标）代码位数复位时是否清几何补偿值刀补量的限制直接输入刀补测量值的按钮刀补测量时补偿号的选择刀尖补偿号的指定（在几何还是在磨损中）刀补偿量时的补偿号最大的刀具磨损补偿增量值最大的刀具磨损补偿值用键输入磨损补偿量用键输入几何补偿量用键输入宏程序变量用键输入工件坐标偏移量在自动方式的停止时，用键输入工件坐标偏移量表主轴参数定向时，模拟输出的极性模拟，的方向主轴转速显示是否检查（）的输出串行主轴时编码器信号的接法用或个串行主轴是否用串行主轴或换档（：）或模拟主轴定向（：：）速度检查（）的延时进度模拟主轴的增益（）模拟主轴电动机的偏移补偿电压（）的主轴最高转速的主轴最高转速—各档主轴的最高转速用（）定向换档加工启动时检查信号换档时输出时输出各档最高速的参数号各档的主轴最高转速主轴最高转速主轴最低转速主轴换档速度（型）模拟主轴电动机的偏移补偿电压主轴电动机初始化主轴电动机代码用位置编码器—用高分辩率编码器定向方法（编码器磁传感器）内装传感器位置编码器信号高分辩率编码器表其它用显示制作菜单图形显示的绘图坐标系：进行自动漂移补偿。
FANUCO系统常用参数
FANUCO系统常用参数1. P参数（Programmable parameter）：这些参数用于设定机床的各种功能和操作模式。
例如，P1表示第一个参数，通常用于设定主轴速度、进给速度、工件坐标系等。
2. G代码参数（G Code Parameter）：这些参数用于切换不同的G代码功能、坐标系和刀具半径补偿。
例如，G54-G59表示不同的工件坐标系，G40-G42表示刀具半径补偿。
3. M代码参数（M Code Parameter）：这些参数用于设定机床的不同操作模式，例如，M03表示主轴正转，M04表示主轴反转，M05表示停止主轴。
4. T代码参数（T Code Parameter）：这些参数用于选择和切换刀具。
例如，T01表示选择第一个刀具，T02表示选择第二个刀具。
5. S参数（Speed Parameter）：用于设定主轴转速。
例如，S1000表示主轴转速为1000转/分钟。
6. F参数（Feedrate Parameter）：用于设定进给速度。
例如，F200表示进给速度为200mm/分钟。
7. I、J、K参数（Incremental Coordinate Parameter）：这些参数用于设定圆弧的半径、起点和终点。
例如，G02 X10 Y10 I5 J5表示从当前位置以半径为5的圆弧运动到X=10、Y=10的位置。
8. R参数（Retract Plane Parameter）：用于设定刀具的安全位置。
例如，G01 Z-10 R2表示在Z=-10位置进行切削时，刀具在切削时以2mm的高度保持安全。
9. L参数（Loop Count Parameter）：用于设定循环次数。
例如，L2表示循环2次。
10. H参数（Tool Length Offset Parameter）：用于设定刀具长度的补偿。
例如，H1表示第一个刀具长度的补偿。
11. D参数（Dwell Parameter）：用于设定停顿时间。

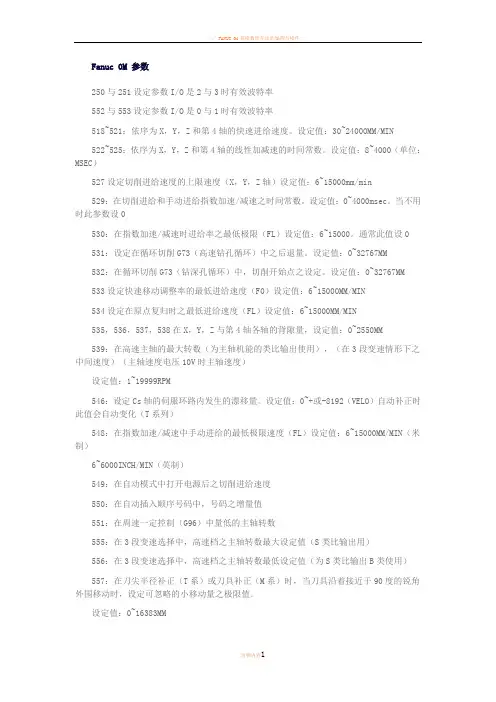

Fanuc_0M_参数
