二硫化钼“软”涂层刀具的研究进展及应用
二硫化钼“软”涂层刀具的研究进展及应用
———————————————————————————————— 作者：
———————————————————————————————— 日期:
ﻩ1 引言
刀具涂层处理是提高刀具性能的重要途径之一,而涂层材料的选择是影响刀具涂层性能的关键。
根据涂层材料的性质,可以将涂层刀具分为“硬”涂层刀具和“软”涂层刀具两大类。TiC、ＴｉN、TiCN 和TiAlN 等硬涂层通过高硬度和良好的耐磨性，可降低或者减轻刀具磨损,从而提高刀具的切削性能。然而,使用这些涂层的刀具摩擦系数一般都较高,加工过程中需要进行润滑,当切削速度增大时，润滑液作用急剧下降。而采用固体润滑剂如MoＳ２、ＷＳ2等制备的刀具“软”涂层,因其摩擦系数很低，可减轻摩擦,降低切削力和切削温度,从而减少刀具的粘结磨损，延长刀具寿命，提高加工零件质量。
MoS２固体润滑剂具有摩擦系数低、承载力大、耐磨性好、与基体结合力强等优点，被广泛应用在航空航天、电子、机械制造等领域。Martin等通过控制溅射时的杂质含量、晶粒尺寸等因素,使MoＳ2在真空下的摩擦系数降至０.0０1,充分展示了ＭoＳ2所特有的减摩、润滑的优异性能。另一方面,MoS2的缺陷也十分明显：当温度超过4０0℃时MoS2即开始氧化,并且随着温度的升高氧化程度逐渐加深，同时润滑性能急剧下降，其原因是材料发生了摩擦化学反应，生成了硬质颗粒ＭoO3，增大了涂层的磨损。MｏＳ2对于环境湿度十分敏感，易吸湿并直接导致摩擦系数的升高，当环境相对湿度由10% 升至９0%时，其摩擦系数增大近一倍。此外,MｏS2随测试环境和接触条件的变化,其性能还容易产生波动。ＭｏS２的这些缺点使其进一步应用受到一定的限制。目前,围绕改善MoS２及其涂层的性能、提高MｏＳ2 “ 软”涂层刀具在切削加工中的应用等热点问题，国内外学者进行了多方面的研究和探索。 2 MoS2 “ 软”涂层研究的国内外进展
影响涂层性能的因素不仅有涂层材料本身的物理化学性能，还包括基体的理化性能、涂层工艺以及基体与涂层之间、涂层与涂层之间的相互匹配等。
这些影响因素可以分为以下两方面。
1. 基体的选择
基体作为涂层的支撑体,对涂层性能的影响不言而喻,有时甚至直接决定涂层工艺的成败。基体和涂层应在物理性能和化学性能方面相互匹配,要考虑基体是否具备高的硬度，弹性模量、热膨胀系数等参数是否合理以及与涂层有无化学反应等。
荆阳等对比了在ＺL108 铝合金(90 ～ １１0ＨV)和相对较硬的1Ｃr18Ni9Ti（３70ＨV）材料上制备的MoＳ２复合涂层的显微硬度值，发现后者的硬度比前者高出近１/5倍。作者分析后认为,高硬度的基体不易发生塑性变形,能够延缓由于基体塑性变形造成的涂层过早撕裂和剥落，其作用类似于多涂层及复合涂层中的硬质中间层，从而对表面层起到支撑作用;同时复合涂层的显微硬度也得到明显提高。
基体与涂层或涂层与涂层之间热膨胀系数和弹性模量的不同，会导致涂层界面间存在大小不等、分布不均的残余应力场。荆阳等在ＹＧ8 和YT14表面物理气相沉积TiN-MoS2/TiN 复合涂层后，发现层—基之间的残余应力状态均为涂层呈残余拉应力、基体呈残余压应力，其原因是热膨胀系数TiＮ>YG8或YＴ１４ (见表1)。而最终涂层内部的应力状态为：YT１4 基体的残余压应力减小，而YＧ8 基体由于与TiN 涂层相比两者热膨胀系数差别更大，因而不仅压应力消失，还产生一定的拉应力,前后应力状态发生了变化。残余应力场的存在影响了涂层与基体之间的结合力，并且层—基间热膨胀系数相差越大，残余应力也越大，层—基之间的结合力越低，其适应宽温差环境的能力也就越差。因此在选择基体时，应尽量选择热膨胀系数和弹性模量等参数与基体差别较小的材料,从而降低残余应力,提高涂层界面间的结合力。
文献还在Cu与碳钢表面进行了沉积MoＳ２/ＴｉN 的试验,结果涂层失败。作者分析后发现,涂层与基体在沉积过程中发生了化学反应,不纯的Ｃu中含有的ＣuO 与通入沉积室内的Ｈ２Ｓ 气体分解出的Ｈ＋反应生成水汽,产生了所谓的氢病现象:
CuO ＋ ２H＋ →Cu２+ + H2Ｏ
当水汽膨胀时,使已形成的晶粒发生破裂,导致Cｕ 基体表面出现0.5mm
左右的凹坑，使得涂层根本无法沉积上去。对碳钢基体的试验分析亦有类似的结论。因此选择基体时还要考虑层—基间的化学性能匹配。需要注意的一点是,采用化学性能相近的材料渐次形成过渡层(梯度涂层)，已被广泛应用于多涂层和复合涂层中：性能越接近的材料匹配性能越合理，涂层界面间的结合力就越强，越容易形成转移膜,耐磨性越好,从而软涂层的寿命也越长。
1. 表1 列举了MoS2及几种基体和中间涂层材料的硬度和热膨胀系数值。
2. ＭoS2涂层工艺 表１ 几种基体和涂层材料的性能参数
材料 参数
硬度
(ＨV） 热膨胀系数6-10( × ﻫmｍ/mm℃)
涂层 ＭoS2 400 10.７
基体或中间层 高速钢 M４２钢ﻫ普通麻花钻 86０
７40±３0 ≈12
硬质合金 YG８
YT14 1４0０ﻫ1500 4.５ﻫ６.5
陶瓷 TｉNﻫＳi3Ｎ4 2500ﻫ１60０ 9.4ﻫ3．4 3. 涂层方法
ＭoＳ2涂层方法分为化学气相沉积(ＣＶＤ)法和物理气相沉积(PＶD）法。与ＣVD 法相比，PＶＤ 涂层方法处理温度低，涂层内部状态为压应力，更适合硬质合金精密复杂刀具涂层，并且对环境无不利影响,符合现代绿色制造的发展方向。目前多采用ＰＶＤ 法中的溅射技术、离子镀技术(或二者相结合)制备MoＳ２ “ 软”涂层。然而磁控溅射ＭｏS2涂层作为目前的主流沉积方法,所获得的涂层质量和沉积速率一直难以令人满意。Teer 等开发出一种被称作封闭磁场非平衡磁控溅射离子镀(CFＵBMＳIP)的沉积方法,正逐步应用到“软”涂层的制备当中。图1为其结构示意图。
提高磁控溅射时的离子流密度是改善溅射涂层性能和效率的关键。离子的产生最初采用平衡磁控源，CFＵBＭSIＰ 系统的特点则是在真空室内排布使用了非平衡磁控源,系统中相邻的磁控源磁场极性相反，使得整个真空室内存在着环形磁场，二次电子在逃出阴极靶材表面平行磁场的陷阱后不能直接飞向阳极，而是再以近似摆线运动落入封闭磁场的陷阱中，从而提高了电子与气体分子的碰撞几率，大幅度增加了气体的离化率和阴极靶所能得到的离子流密度,使得系统具备更高的溅射速率。
表2 为采用此系统在M4２ 钢表面制备的MoST（MoS２ + 金属或化合物)复合涂层与纯MoS2涂层的性能比较，可见复合涂层的性能获得显著提高。
图1 封闭磁场非平衡磁控溅射离子镀系统结构示意图 韩成名等结合材料发展中有关“多相材料”的理念，提出一种非平衡纳米复合等离子体镀膜法（NCＵＰP),其原理是在特定的工艺参数条件下,利用气体放电使气体或被蒸发物质离化，产生离子轰击的同时把蒸发物或其他反应物沉积在基体上。此方式可以对几种至十几种不同的材料进行精细的纳米复合，使得在2 ~ 3μm 厚的涂层中包含有几层、甚至十几层多相纳米复合层。其设计原理见图２。
作者采用此方法对几种材料(Ｔi、N、Mo、S等）进行了精细纳米复合,在１Cｒ18Ni9Ｔi
不锈钢钢片和8麻花钻头上制备了TiN－MｏS2／Ti 多相纳米复合涂层。X光电子能谱仪(ＸPS)试验显示，部分Ti以氧化物的形式存在，在涂层表面形成了致密的氧化膜，阻止了涂层进一步氧化，从而提高了纳米复合涂层的抗潮湿氧化能力。磨损对比试验则表明：纳米复合涂层的摩擦系数几乎不随磨损寿命的变化而变化，说明采用NＣUPP法沉积的ＴiN-MoS2/Tｉ多相纳米复合“软”涂层的磨损寿命远远高于普通TiN-ＭoS２/Ti 涂层。
4. 涂层工艺
涂层工艺的各项参数同样影响“软”涂层界面的结合力,进而影响涂层的整表2 MoST 复合涂层与纯MoＳ2涂层性能比较
参数 硬度(HV) 摩擦系数 磨损率
（m３／Ｎm)
纯MoS2 400 0.08~０.15(RH 50%) ４×１0-5
MoST 100０～200０ ０．02~0.1(ＲH 40%) <4×1０－7
ﻫ图２ 非平衡纳米复合等离子体镀膜法系统图 体性能。这些参数包括:Ar 气压、阴极电流密度、基体负偏压和磁控溅射条件(靶距、金属或化合物的添加量等)等。表３ 为采用ＮCUPP法制备TｉＮ-MｏS2/Tｉ 纳米复合涂层的工艺参数。
有文献考察了Ａr气压、磁控电源模式、溅射靶类型、液氮冷阱等对涂层性能的影响。结果表明：在较低Ar气压(试验中为０.４0Pa)下获得的涂层，其性能优于较高气压(0.88Pａ）下获得的涂层;采用单直流电源制备涂层的磨损体积大于双脉冲直流电源下的涂层；液氮冷阱条件下制备涂层的磨损体积小于无液氮冷阱下的涂层;相对湿度和Ar 气压较低(0 .40Pa)的条件下,冷靶制备的涂层的磨损体积稍高于热靶，但对较高Ar 气压下的涂层则相反,如图3所示。
荆阳等在大气环境下的AZ5032 钻床上进行钻削试验，并考察了采用N表3 ＴiN-MoS2/Ti 纳米复合涂层工艺参数
沉积层 真空度
(Pa) 气氛
(Pa) 偏压ﻫ(V) 靶电流
(A) 沉积时间
（min) 温度ﻫ(℃)
TiN 2×10－２ N2（0.5) 2０0 80 3０ 2００
MｏS2/Ti 2×10-2 Aｒ(0．3）ﻫH２Ｓ(2.5) Mo靶 Ti靶 Ｍo靶 Tｉ靶 15 200 150 70 90 80
(a）Ar气压为０.40Pa
(ｂ）Ar气压为0．８8Pa
图3 不同Ar气压、冷或热靶下获得的MoS2涂层的磨损体积
ﻫ（a）不同Ti含量时钻头的钻削寿命
（b)不同沉积气压下钻头的钻削寿命
图4 不同参数对钻头钻削寿命的影响 ＣＵPP 法在8mm 65４２ 钢麻花钻表面制备的ＴiN-MｏS2/Tｉ 复合涂层的性能,以及该涂层性能与磁控溅射条件(靶距、沉积气压及Ｔｉ添加剂含量）之间的关系。作者研究后发现,涂层刀具的钻削寿命与Tｉ 含量直接相关,但并非随着Ti 含量的增大而呈线性增长，而是在Ｔi 含量约为1２.5%时达到最高(见图4ａ,试验中最大钻孔数为310个)。随着靶距的减小和沉积气压的增加，Ti 含量随之增大，当靶距过小(小于50ｃm）、沉积气压过大（超过3．0Ｐａ)时,Ｔi含量显著增加，结果造成涂层内晶格发生严重畸变,畸变能迅速增加,致使涂层的耐磨寿命迅速降低,并失去应有的润滑效果(见图4b)。作者经多次试验后得出结论:采用靶距５０ｃm、沉积气压3.0Pa（此时Ti含量约１2.5%)时得到的复合涂层性能最佳。
5. 此外,沉积前对基体进行预溅射清洗可以除去不利于涂层与基体结合的杂质，对于ＭoSＴ 涂层来说，清洗过程的同时开一个金属溅射靶(如Tｉ靶）,还可以降低真空室内水蒸气的浓度；在沉积过程中通过对基体施加一定的负偏压对涂层进行离子轰击，能够提高层—基间组分的相互扩散能力和涂层表面的原子反应活性，从而可以降低涂层中缺陷的产生。综合考虑以上因素,有文献在Ａr气压为0.40Pa、阴极电流密度1０A/ｃm2、同时施加-1０0Ｖ负偏压进行离子轰击的条件下，获得了试验中摩擦系数最低和耐磨性能最好的ＭｏＳ２涂层。
二硫化钼制备工艺研究进展
关键词：二硫化钼；制备；工艺；进展
１二硫化钼的基本性质及应用
二硫化钼，金属光泽，黑色粉末，六方晶系，层状结构［２］。二硫化钼与石墨烯具有相似的结构和性能［３］，层与层之间只有微弱的范德华力，键能很低，层与层之间容易脱离，摩擦因数很低。二硫化钼具有良好的耐热性和稳定的化学性质，不溶于稀酸和水，但溶于王水和热的浓硫酸。因具有这些特性，近年来二硫化钼作为高新技术材料［４－６］备受关注，广泛应用于光电器件、机械润滑、催化、半导体材料等领域［７－８］。纳米二硫化钼相比于普通二硫化钼具有更优越的性能，在航空航天、军事等领域起到重要作用。纳米级二硫化钼比表面积更大，更易于吸附气体粒子，故对光和气体有着较高的敏感性，因此也应用于检测方面［９－１１］。但二硫化钼的导电性差，这也限制了它的应用。将二硫化钼与其他材料（如石墨烯等碳材），复合可以得到有更大电流放电、高比容量等优异电学性能的复合材料［１２－１５］。
２二硫化钼的制备工艺
制备二硫化钼的工艺可归为化学合成法和物理合成法两类。相比于物理合成法，化学合成法能更好地控制二硫化钼的表面特性及物理结构。化学合成法主要有气相法和液相法。液相法又分水热法、溶剂热法、沉淀法、模板法等。而物理合成法具有不破坏二硫化钼天然晶格的特点，主要有机械研磨法、剥离法、浮选法、真空冷凝法等。
２．１气相法
气相法制备二硫化钼是将固态钼源及硫源置于高温状态下使升华，气态的钼源及硫源发生物理化学反应，在冷却过程中晶粒逐渐长大并形成纳米二硫化钼。该过程中，改变保护气体的比例可以初步控制二硫化钼的晶体结构［１６］。ＳｈｉＪｉａｎｐｉｎｇ等［１７］利用低压化学气相沉积法在金箔上制得单层二硫化钼。此方法可以将生长中的二硫化钼转移到任意基底上，如ＳｉＯ２或Ｓｉ，并很好地保留晶体结构。金箔上的纳米三角形二硫化钼薄片的塔菲尔曲线斜率很低，交换电流密度相对较高，因为金箔与二硫化钼薄片之间有良好的电子耦合，可用作电催化析氢反应催化剂。曾一等［１８］在自制石英管中放入三氧化钼和硫共３０ｇ（质量比为１∶２），并以氩气为保护气体，在１０７３Ｋ条件下通过控制反应条件制得可大规模、连续化工业生产的具有富勒烯结构的高纯二硫化钼。此方法以三氧化钼代替有毒气体硫化氢，成本更低。吴晨等［１９］以多晶硅为基底，对硅表面除杂后放于石英管中，将含有杂质银的二硫化钼溶液用水浴加热并对石英管抽真空，加热石英管至９２３Ｋ并通入带有二硫化钼和银的氩气３０ｍｉｎ，在硅上沉积二硫化钼薄膜，最后在１１２３Ｋ下退火３０ｍｉｎ。检测表明，掺杂银的薄膜晶体结构更优，光电性能更好，更适合用于制作半导体元器件。ＺｈａｎＹｏｎｇｊｉｅ等［２０］利用化学气相沉积法在ＳｉＯ２基底上制得可大面积生长的二硫化钼。此二硫化钼容易转移至其他基底上，是继石墨烯之后又一存在２Ｄ原子层的材料，可在诸多领域中应用。Ｚａｋ等［２１］以三硫化钼为原料，利用其原子团的缩合反应得到纳米三硫化钼前驱体，再利用气相法得到纳米二硫化钼。此法可重复操作，可获得尺寸可控的高纯ＩＦ－ＭｏＳ２粉末。气相法作业温度高，反应速度快，工艺操作简单，不需要干燥和过滤等工序，无污染也没有废气产生；但设备较复杂，制得的二硫化钼纯度较低。制备过程中，反应气氛的组成、流量及温度的调控对二硫化钼晶粒形成有较大影响，所以还需更深入研究以实现高效、节能的目标。
二硫化钼的制备及其应用研究进展
二硫化钼的制备及其应用研究进展
杨文; 贾园; 张鹏; 关涵宇; 张爽
【期刊名称】《《科技视界》》
【年(卷),期】2019(000)016
【总页数】3页(P78-79,100)
【关键词】水合热法; 表面活性剂促助法; 二硫化钼; 复合材料
【作 者】杨文; 贾园; 张鹏; 关涵宇; 张爽
【作者单位】西安文理学院化学工程学院陕西省表面工程与再制造重点实验室 陕西 西安 710065
【正文语种】中 文
【中图分类】TQ016
二硫化钼 （MoS2）最为一种比较普遍的天然矿物质，在人们日常生活中常常被用做固体润滑剂。MoS2有着蓝灰色或黑色的外表特征，拥有较为良好的化学稳定性和耐湿热性，其表面光滑并呈现出金属光泽，触碰有滑腻的感觉。MoS2的实质为一类过渡金属硫化物，经三层原子层组成，两层硫原子层中间为钼原子层，因而造成了其形态上的特殊性。其原子间的共价键较强，而层间原子则的连接却相对较弱，因此当在摩擦过程中受到外界压力时，层间较易发生滚动，分子层易断裂形成滑移面，待发生形变并滚动时，其一，可以在很大限度上可对其担负外压的水平予以强化；其二，对于相对摩擦面积的减少大有裨益，摩擦系数由此减小，由此将材料的耐磨减损降到最低，进而加大零件的使用年限。此外，硫元素对常规金属的粘附水平较强，因而与之摩擦时，其在金属外边可快速吸附上去，并将自身在减磨润滑方面的优势充分展现出来，即便处在类似于性高温、高真空等严苛环境之下，其在抗摩擦、摩擦因数较低的特点也不会受到影响，综上所述，MoS2是一类有无限发展可能的空间的润滑添加剂。因此，MoS2的研究也开始被越来越多的专家和学者关注和重视。而制备出表观形貌闭合的MoS2，并围绕其规格及形貌展开调控与设计，这也是当下对其予以系统探究的一大核心方向，并已获取了诸多令人欣喜的成绩。
1 二硫化钼的制备方法
在MoS2的应用中，其制备方法的研究是首要解决的问题，只有制备出了形貌良好且性能优异的MoS2，才能够使其应用得到良好的发挥，为其纳米粒子的运用创造无限的发展机遇。当下，制备MoS2的方法极多，通常包括了水合热法，化学气相沉积法，表面活性剂促助法及物理机械法等。多种制备方法为MoS2纳米材料的不同形貌提供了新的思路。
二硫化钼对碳化钨涂层性能的影响
二硫化钼对碳化钨涂层性能的影响

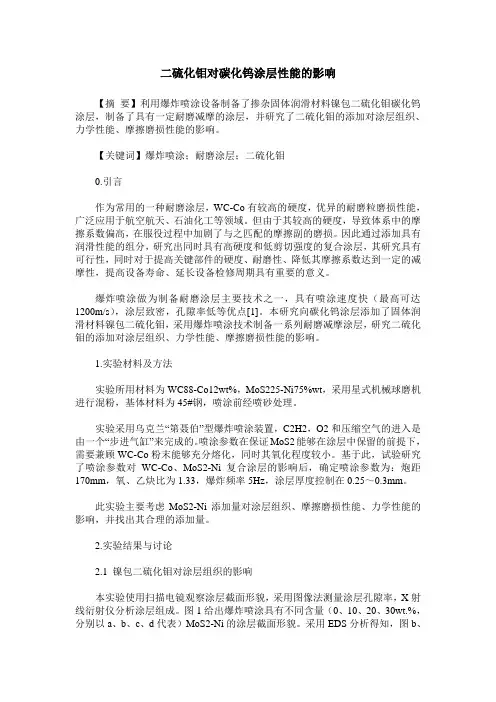

【摘 要】利用爆炸喷涂设备制备了掺杂固体润滑材料镍包二硫化钼碳化钨涂层，制备了具有一定耐磨减摩的涂层，并研究了二硫化钼的添加对涂层组织、力学性能、摩擦磨损性能的影响。
【关键词】爆炸喷涂；耐磨涂层；二硫化钼
0.引言
作为常用的一种耐磨涂层，WC-Co有较高的硬度，优异的耐磨粒磨损性能，广泛应用于航空航天、石油化工等领域。但由于其较高的硬度，导致体系中的摩擦系数偏高，在服役过程中加剧了与之匹配的摩擦副的磨损。因此通过添加具有润滑性能的组分，研究出同时具有高硬度和低剪切强度的复合涂层，其研究具有可行性，同时对于提高关键部件的硬度、耐磨性、降低其摩擦系数达到一定的减摩性，提高设备寿命、延长设备检修周期具有重要的意义。
爆炸喷涂做为制备耐磨涂层主要技术之一，具有喷涂速度快（最高可达1200m/s），涂层致密，孔隙率低等优点[1]。本研究向碳化钨涂层添加了固体润滑材料镍包二硫化钼，采用爆炸喷涂技术制备一系列耐磨减摩涂层，研究二硫化钼的添加对涂层组织、力学性能、摩擦磨损性能的影响。
1.实验材料及方法
实验所用材料为WC88-Co12wt%，MoS225-Ni75%wt，采用星式机械球磨机进行混粉，基体材料为45#钢，喷涂前经喷砂处理。
实验采用乌克兰“第聂伯”型爆炸喷涂装置，C2H2，O2和压缩空气的进入是由一个“步进气缸”来完成的。喷涂参数在保证MoS2能够在涂层中保留的前提下，需要兼顾WC-Co粉末能够充分熔化，同时其氧化程度较小。基于此，试验研究了喷涂参数对WC-Co、MoS2-Ni复合涂层的影响后，确定喷涂参数为：炮距170mm，氧、乙炔比为1.33，爆炸频率5Hz，涂层厚度控制在0.25～0.3mm。
此实验主要考虑MoS2-Ni添加量对涂层组织、摩擦磨损性能、力学性能的影响，并找出其合理的添加量。
2.实验结果与讨论
2.1 镍包二硫化钼对涂层组织的影响
本实验使用扫描电镜观察涂层截面形貌，采用图像法测量涂层孔隙率，X射线衍射仪分析涂层组成。图1给出爆炸喷涂具有不同含量（0、10、20、30wt.%，分别以a、b、c、d代表）MoS2-Ni的涂层截面形貌。采用EDS分析得知，图b、
二硫化钼的结构与应用
二硫化钼的结构与应用

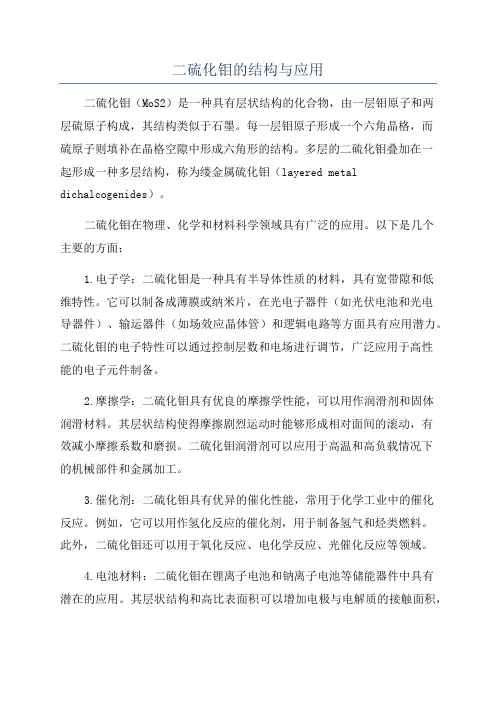

二硫化钼（MoS2）是一种具有层状结构的化合物，由一层钼原子和两层硫原子构成，其结构类似于石墨。每一层钼原子形成一个六角晶格，而硫原子则填补在晶格空隙中形成六角形的结构。多层的二硫化钼叠加在一起形成一种多层结构，称为缕金属硫化钼（layered metal
dichalcogenides）。
二硫化钼在物理、化学和材料科学领域具有广泛的应用。以下是几个主要的方面：
1.电子学：二硫化钼是一种具有半导体性质的材料，具有宽带隙和低维特性。它可以制备成薄膜或纳米片，在光电子器件（如光伏电池和光电导器件）、输运器件（如场效应晶体管）和逻辑电路等方面具有应用潜力。二硫化钼的电子特性可以通过控制层数和电场进行调节，广泛应用于高性能的电子元件制备。
2.摩擦学：二硫化钼具有优良的摩擦学性能，可以用作润滑剂和固体润滑材料。其层状结构使得摩擦剧烈运动时能够形成相对面间的滚动，有效减小摩擦系数和磨损。二硫化钼润滑剂可以应用于高温和高负载情况下的机械部件和金属加工。
3.催化剂：二硫化钼具有优异的催化性能，常用于化学工业中的催化反应。例如，它可以用作氢化反应的催化剂，用于制备氢气和烃类燃料。此外，二硫化钼还可以用于氧化反应、电化学反应、光催化反应等领域。
4.电池材料：二硫化钼在锂离子电池和钠离子电池等储能器件中具有潜在的应用。其层状结构和高比表面积可以增加电极与电解质的接触面积，提高电极容量和循环稳定性。此外，二硫化钼还可以与其他材料复合，提高电池性能和循环寿命。
5.传感器：二硫化钼可以通过表面修饰和掺杂等方式制备成传感器，用于检测环境中的化学物质和生物分子。例如，二硫化钼纳米片可以用于制备气体传感器，用于检测有毒气体和燃气泄漏。此外，二硫化钼还可以用于生物传感和医学诊断，例如，用于检测DNA或蛋白质的存在和浓度。
以上只是二硫化钼在科学研究和工程应用中的一些主要方面，随着研究的深入和技术的发展，二硫化钼的应用领域还将不断扩大。
二硫化钼的作用(新、选)
word. 1．作涂装底层：磷化膜有很多磷酸盐结晶，有很好的吸附能力。可广泛用作涂料、电泳、粉末等涂装底层。它不但能增加金属和涂层给合力，还能提高工件的耐蚀性。膜重一般为0.5-3g/m2,以微晶谷粒状、球状结晶为最好。以锌系磷化液和铁系磷化液最好。
2．作钢铁防锈用：膜重必须大于10g/m2, 这种磷化膜通常经磷化处理后再涂一层防锈油或防锈脂，以提高其性能。
3．冷加工润湿用磷化膜：中温锌系磷液膜有助于冷加工成型，钢铁加工前，表面先上一层磷化膜，再浸一层润滑剂，可用于各种冷冲，拉丝，拉拔。
4．减摩润滑用磷化膜：锰系磷化膜摩擦系数小，对润滑剂保存性能好，一般可以用于机械之间的润滑层。如锰系磷化液与二硫化钼润滑剂配合用，不但可以增加机械的润滑性，还能提高耐蚀性、耐热性、耐寒性。
5．.绝缘用的磷化膜：变压器、电机硅钢片处理后可以提高绝缘性能。一般采用锌系磷化液处理。
磷化液中的各组成的作用及影响
1．pH值的影响：成膜金属离子浓度越低，所要求的溶液的pH值越大，反之，随着成膜离子浓度的提高，可适当降低溶液的pH值。
2．.游离酸度的影响：游离酸度指磷化液中游离磷酸的含量。酸度太低，不利于金属基体的溶解，因此也就不能成膜。但如果酸度太高，则大大提高了磷化膜的溶解速度，也不利于成膜，甚至根本不会上膜。 3．总酸度的影响：总酸度主要指磷酸盐、硝酸盐和游离酸的总和，反映磷化内动力的大小。总酸度高，磷化动力大，速度快，结晶细。如果总酸度过高，则产生的沉渣多和粉末附着物多；如果过低，则磷化慢，结晶粗糙
4．酸比值γ的影响：酸比值是磷化必须控制的重要参数。它是总酸和游离酸的比值，以及表示总酸和游离酸的相互关系。酸比小，则意味着游离酸太高，反之，则意味着游离酸低。随温度升高，酸比值变小；随温度降低而增大。一般常温下控制在20—25：1。
5．加速剂的影响（氧化性加速剂）：氧化性加速剂有两个十分重要的作用。
1）限制甚至停止氢气的释出。这个作用限于金属/溶液界面处，决定磷化膜沉积的速度，是磷化液具有良好性能所必须的。
二硫化钼二维材料的研究与应用进展
龙源期刊网
二硫化钼二维材料的研究与应用进展
作者：王谭源 申兰耀 左自成 李美仙 周恒辉
来源：《新材料产业》2016年第02期
长久以来，人们一直认为二维晶体不可能单独稳定存在。然而，2004年英国曼彻斯特大学物理学家Andre Geim和Konstantin Novoselov用实验证实，以石墨这种层状材料为原料，通过简单的物理剥离方法便能得到碳的单原子薄片——石墨烯，从而开启了材料科学革命的新篇章[1]，他们也因此获得了2010年的诺贝尔物理学奖。自此，以石墨烯为代表的二维层状材料的相关研究获得了迅猛的发展。单层二硫化钼作为一种具有和石墨烯类似结构的新一代二维材料，吸引了越来越多的目光。二硫化钼是一种典型的过渡金属层状化合物，是自然界中辉钼矿的主要成分，其由2层硫原子和1层钼原子共同形成的硫（S）-钼（Mo）-S夹心层堆积而成，不同S-Mo-S层之间通过范德华力相互作用。二硫化钼通常以六方形式存在，每2层形成一次重复堆叠，即2H结构（图1），除了六方结构[2]，二硫化钼还可以堆叠成菱方结构（3R）和四方结构（1T），单层的二硫化钼厚度约为0.65nm，与金属态的石墨烯不同的是，单层二硫化钼是一种天然半导体材料，带隙约为1.80eV。
在人们对二硫化钼二维材料有所认知之前，二硫化钼作为一种具有层状结构的硫化物，在生产生活中最主要的用途是作为润滑剂和石化领域加氢脱硫反应的催化剂。随着人们对二硫化龙源期刊网
钼二维材料认知的深入，二维二硫化钼一系列独特的物理化学性质逐渐被人们所发现，这使得它在微电子、传感、能源等领域都表现出极大的应用前景。
一、二硫化钼的制备
目前，二硫化钼二维材料的制备包括自下而上和自上而下2种方法。自下而上的制备方法又可以进一步分为2类[3]：一类是化学气相沉积法，通常是以钼或钼的氧化物等含钼物质为钼源，以硫或硫化氢为硫源，通过加热反应得到二硫化钼二维材料；另一类则是液相生长法，通常是以四硫代钼酸铵等富含硫的硫钼化合物为前驱体，或以硫化物和钼酸盐为反应物，在溶液中反应得到层状二硫化钼，这2种思路最主要的区别在于反应介质不同。
二硫化钼和石墨添加剂对镍基涂层组织和性能的影响的开题报告
二硫化钼和石墨添加剂对镍基涂层组织和性能的影响的开题报告
研究背景：
镍基涂层是一种常见的表面保护材料，能够提高金属构件的抗腐蚀性、抗氧化性和摩擦性等机械性能。然而，镍基涂层也存在一些问题，如在运行过程中易发生氧化和磨损等，导致涂层寿命和性能下降。因此，研究如何改进镍基涂层的性能，提高其使用寿命具有重要意义。
研究内容：
本课题将围绕如何改进镍基涂层的性能展开研究。具体来讲，本研究将探讨添加二硫化钼和石墨等添加剂对涂层组织和性能的影响。其中，二硫化钼可以形成互不相连的硬脆的、高熔点的晶粒，可增加涂层的硬度和抗磨损性能；而石墨则能增强涂层的润滑性，降低其摩擦系数和磨损率，提高涂层的抗腐蚀性和耐用性能。
研究方法：
本研究将采用电沉积法制备镍基涂层，并分别在涂层中添加不同添加剂。然后采用扫描电子显微镜（SEM）、傅里叶变换红外光谱（FTIR）等技术，分析不同添加剂对涂层形貌和化学组成的影响。同时，还将采用洛氏硬度测试机、旋转磨损测试机等装置，测试不同涂层的硬度、摩擦系数、磨损率等性能表现，并比较不同添加剂的影响。
研究意义：
本课题的研究结果将有助于更好地理解添加剂对镍基涂层性能的影响，为进一步改善涂层的使用寿命和性能提供参考和指导。同时，本研究还有助于丰富表面涂层技术的应用范围和理论研究。
二硫化钼及其复合材料的制备与应用
二硫化钼及其复合材料的制备与应用
【摘要】
二硫化钼是一种重要的功能材料，具有优异的化学结构和性能。本文首先介绍了二硫化钼的化学结构和性质，然后详细讨论了二硫化钼的制备方法和二硫化钼复合材料的制备方法。接着探讨了二硫化钼及其复合材料在能源领域和电子器件中的应用，展示了其潜在的应用前景。总结了二硫化钼及其复合材料的研究成果，并展望了其在未来的应用前景。本文的内容将有助于深入了解二硫化钼及其复合材料，并为其进一步研究和应用提供有益参考。
【关键词】
二硫化钼，复合材料，制备，应用，化学结构，性质，能源领域，电子器件，展望，研究成果，未来应用前景
1. 引言
1.1 二硫化钼及其复合材料的制备与应用概述
在制备方面，二硫化钼的常见制备方法包括溶液法、气相沉积法、机械研磨法等，其中溶液法是目前应用较广泛的制备方法。而二硫化钼复合材料的制备则需要根据具体的应用需求选择不同的复合材料和制备工艺，如将二硫化钼与碳纳米管、石墨烯等材料复合，可以显著提高其电化学性能。 在应用方面，二硫化钼及其复合材料在能源领域可以作为电极材料、催化剂等用于锂离子电池、超级电容器等设备中，能够提高能源存储和转换效率。在电子器件领域，二硫化钼及其复合材料可以用于制备场效应晶体管、光电探测器等器件，具有良好的电子传输性能和光电性能。
二硫化钼及其复合材料具有广阔的应用前景和研究价值，未来可望在能源领域、电子器件等领域发挥重要作用。
2. 正文
2.1 二硫化钼的化学结构和性质
二硫化钼是一种黑色固体，化学式为MoS2。它的晶体结构为层状结构，由硫原子和钼原子交替排列而成。每个钼原子被六个硫原子包围，形成了一个六角形的结构。这种结构使得二硫化钼在垂直于层状方向上具有良好的机械强度和化学稳定性。
二硫化钼的性质主要取决于其晶体结构。由于其层状结构，二硫化钼在垂直于层状方向上具有较好的导电性和光学性能。在平行于层状方向上，二硫化钼表现出较弱的Van der Waals力，使得其层与层之间可以很容易的发生相对滑动，从而表现出良好的润滑性能。
二硫化钼制备与应用研究进展
文章编号:1002-3119(2006)04-0019-07
二硫化钼制备与应用研究进展
张文钲1,姚殳2
(1.西北有色金属研究院,陕西西安710016;2.中国石油兰州石化分司污水处理厂,甘肃兰州730060)
摘要:天然法制备二硫化钼润滑剂是将钼精矿升温酸浸或在氮气氛中焙烧后升温酸浸,后研磨制得。人工法合成二硫化钼润滑剂是热解(NH4)2MoS4或热解MoS3-Na2MoS4混合物。在应用创新上有:锂基润滑脂、羟基酰胺和二硫化钼等复配的防卡咬唇膏;防水树脂和二硫化钼等复配的防水润滑剂;大豆油或玉米油和二硫化钼复配的环境友好型润滑油;由硝酸纤维素、醋酸乙脂和二硫化钼等复配的弹头润滑涂层。还有超高速投射二硫化钼涂层;二硫化钼电极放电涂层和喷枪喷涂二硫化钼涂层。
关键词:二硫化钼;润滑剂;应用;合成中图分类号:TE624.82 文献标识码:A
1 二硫化钼润滑剂
二硫化钼(MoS2)是自然界中十分典型的层状
矿物,为六方晶系结构。根据X射线衍射数据,由
计算机描绘的三层二硫化钼如图1所示。
图1 二硫化钼层状结构图
其中Mo原子为黑色,S原子为白色。在二硫化钼结构中,SMoS层的厚度为0.315nm、SMoS和
SMoS两个层之间的间隙为0.349nm。在SMoS与
SMoS层间密集、凸凹不平,耐穿击。SMoS与SMoS
层间S-S键为范德华氏力,键能很低,易被滑移从而显示很低的摩擦系数。研究揭示,二硫化钼显示
如下特性:①摩擦系数较低,一般在0.03～0.06,与另一种层状矿物石墨不同,二硫化钼不吸附气体。②对大多数金属有很强的亲合力。
③显示成膜结构。
④屈服强度高达3450MPa。⑤在多数溶剂中性能稳定。
⑥在常温～350℃显示优异的摩擦学性能,在2000℃惰性气体中或真空中显示很低摩擦系数。
现代摩擦学研究显示,二硫化钼是一种润滑剂
添加剂,它是优异的摩擦改进剂(减摩剂)、抗磨剂、
极压剂和抗氧剂。广泛应用于航空工业、汽车工业、抗卡咬工业(机械工业)、采矿业、军工工业、造船业、
二硫化钼及其复合材料的制备与应用 2
二硫化钼及其复合材料的制备与应用
二硫化钼（MoS2）是一种重要的二维纳米材料，其独特的电子结构和化学性质使其在多个领域具有广泛的应用前景。本文将从二硫化钼的制备方法、特性和应用领域等方面进行介绍。
一、二硫化钼的制备方法
1. 机械研磨法
机械研磨法是一种简单的制备二硫化钼的方法，将钼粉和硫粉按一定的比例混合后在高温高压条件下进行机械研磨，得到二硫化钼的纳米颗粒。这种方法制备的二硫化钼颗粒尺寸均匀，表面平整，适用于大规模生产。
2. 气相沉积法
气相沉积法是一种常用的制备二硫化钼单层薄膜的方法，将钼金属片置于硫化氢环境中，通过化学气相沉积使其表面形成单层的二硫化钼薄膜。这种方法制备的二硫化钼单层薄膜具有高度的结晶度和纯度，适用于电子器件的制备。
3. 溶液剥离法
溶液剥离法是一种制备二硫化钼单层薄膜的简单方法，将二硫化钼粉末置于氢氧化钠溶液中，经过超声处理后形成分散的二硫化钼纳米片，通过自组装和剥离得到单层二硫化钼薄膜。这种方法简单易行，适用于实验室规模的制备。
二、二硫化钼的特性
1. 结构特性
二硫化钼具有层状结构，每层由一个钼原子层和两个硫原子层交替排列构成，层间通过范德华力相互作用。这种结构使得二硫化钼具有优秀的机械柔韧性和高度吸附性能，适用于材料增强和催化等领域。
2. 电子特性
二硫化钼是一种半导体材料，其带隙在不同形态下的二硫化钼在1-2eV之间，使得二硫化钼具有优异的光电性能和光催化性能。二硫化钼还具有优异的导电性能，适用于电子器件的制备和能源存储等领域。
3. 化学性质 二硫化钼具有优异的化学稳定性，在常温下对大多数物质都具有较好的稳定性。这使得二硫化钼在催化剂和防腐蚀材料等领域有着广泛的应用。
1. 电子器件
由于二硫化钼具有优异的导电性能和电子结构，使得它在电子器件领域有着广泛的应用。比如作为场效应晶体管的通道材料、光伏材料的吸收层和导电薄膜等，二硫化钼在电子器件领域有着广阔的应用前景。
