跑道式医用电子回旋加速器的原理

仪器原理　

跑道式医用电子回旋加速器的原理　

周鸾杰　宋传军２周宝林３　

（１．哈尔滨医科大学附属第五医院黑龙江省大庆市　１６３３１１；２．大庆油田总医院　黑龙江省大庆市　１６３３１１；３．大庆市交通局黑龙江省大庆市　１６３３１１）　

摘要　带电粒子加速器是核物理实验研究的重要工具．在恶性肿瘤的放射治疗中占有重要的地位　着重介绍了电子回　

旋加速器原理．重点介绍了跑道式电子回旋加速器的工作原理．并对电子回旋加速器和电子直线加速器的特点进行了　

比较。　关键字　电子回旋加速器原理；跑道式电子回旋加速器：同步谐振：电子注入　

中图分类号：Ｒ１９７．３９　文献标志码：Ｃ　文章编号：１００３—８８６８（２００７）１１－０Ｏ６４—０２　

Ｍｅｄｉｃａｌ　ｒｕｎｗａｙ　ｍｉｃｒｏｔｒｏｎ　

ＺＨＯＵ　Ｌｕａｎ－ｊｉｅ’。ＳＯＮＧ　Ｃｈｕａｎ－ｉＭＲ　。ＺＨＯＵ　Ｂａｏ—ｌｉｎ０　（１．Ｔｈｅ　５ｔｈ　Ｈｏｓｐｉｔａｌ　Ａｆｆｉｌｉａｔｅｄ　ｔｏ　Ｈａｒｂｉｎ　Ｍｅｄｉｃａｌ　Ｕｎｉｖｅｒｓｉｔｙ，Ｄａｑｉｎｇ　１　６３３１　１，Ｈｅｉｌｏｎｇｊｉａｎｇ，Ｃｈｉｎａ；２．Ｄａｑｉｎｇ　Ｏｉｌｆｉｅｌｄ　

Ｇｅｎｅｒａｌ　Ｈｏｓｐｉｔａｌ，Ｄａｑｉｎｇ　１　６３３１　１，Ｈｅｉｌｏｎｇｊｉａｎｇ，Ｃｈｉｎａ；３．Ｄａｑｉｎｇ　Ｃｏｍｍｕｎｉｃａｔｉｏｎ　Ｂｕｒｅａｕ，Ｄａｑｉｎｇ　１　６３３１　１，　Ｈｅｉｌｏｎｇｊｉａｎｇ，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ　Ａｓ　ａｎ　ｉｍｐｏｒｔａｎｔ　ｔｏｏｌ　ｉｎ　ｔｈｅ　ｒｅｓｅａｒｃｈ　ｏｆ　ｎｕｃｌｅａｒ　ｐｈｙｓｉｃｓ，ｅｌｅｃｔｒｏｎ　ｃｙｃｌｏｔｒｏｎ　ｓｔａｎｄｓ　ｉｎ　ａｎ　ｅｓｓｅｎｔｉａｌ　ｐｏｓｉｔｉｏｎ　ｉｎ　ｔｕｍｏｒ　ｒａｄｉｏｔｈｅｒａｐｙ．Ｔｈｅ　ｔｈｅｏｒｙ　ｏｆ　ｍｅｄｉｃａｌ　ｍｉｃｒｏｔｒｏｎ　ｉｓ　ｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅ　ｔｈｅｏｒｙ　ｏｆ　ｍｅｄｉｃａｌ　ｒｕｎｗａｙ　ｍｉｃｒｏｔｒｏｎ　ｉｓ　ｅｘｐｒｅｓｓｅｄ　ａｎｄ　ｉｔｓ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ａｒｅ　ｃｏｍｐａｒｅｄ　ｗｉｔｈ　ｅｌｅｃｔｒｏｎ　ｌｉｎｅａｒ　ａｃｃｅｌｅｒａｔｏｒ．　Ｋｅｙ　ｗｏｒｄ　ｍｉｃｒｏｔｒｏｎ；ｒｕｎｗａｙ　ｍｉｃｒｏｔｒｏｎ；ｓｙｎｃｈｒｏｎｉｚａｔｉｏｎ　ｒｅｓｏｎａｎｃｅ；ｅｌｅｃｔｒｏｎｉｃ　ｉｎｊｅｃｔｉｏｎ　

１　医用电子回旋加速器原理　医用电子回旋加速器是一种利用直流磁场控制电子反复　穿过谐振加速腔或驻波加速管实现多次加速．最终达到所需　能量的电子加速设备　对于常规的单腔加速的圆形电子回旋　加速器．在直流均匀磁场的控制下．电子运动轨迹为近似相切　

腔中心的一组由小到大的直径相差一固定值的圆　对于跑道式电子回旋加速器．电子轨迹是一组相切于驻　波腔链轴线的、由小到大的闭合跑道型曲线。这种电子加速器　也可以看作是一种电子多次折返通过加速管的特殊电子直线　

加速器。　和所有利用交变电磁场进行多次加速的加速器一样．实　现电子多次回旋加速的基本条件是：必须满足同步谐振条件　和运动稳定性条件（相稳定及同步聚焦稳定）。　常规的圆形电子回旋加速器中．为使圆形轨道不至畸变　太大．加速腔厚度尺寸受限制，且只能使用单腔，每一圈的能　量增量较小　磁场只能取相对较低的值．如用３　０００　ｍＨｚ微波　源．相应磁场强度约在０．２　Ｔ左右，磁铁尺度较大。提高微波频　率．虽可提高磁场值并减少相应尺寸。但增加了获得高功率微　

波源的难度及造成结构上的困难Ⅲ　跑道型电子回旋加速器．加速装置位于无磁场的空间．有　较大扩展余地．每圈能量增量可以较高，相应磁场值就高。因　

而可以得到高的能量．而尺寸较小，当然，分体磁铁边缘效应　的调整补偿会比较复杂　小型跑道型电子回旋加速器目相当于　把圆形电子回旋加速器从公共直径处分成２个半圆．中间拉　

开了距离（ｄ）后组成，两端相当于２个弯转磁铁，中间为无磁　

作者简介：周鸾杰，硕士，高级工程师，主要从事控制理？与控制工程方面　的研究工作；宋传军，高级工程师。　

Ａ医疗卫生装备·２００７年１１月第２８卷第１１期　Ｕ。Ｔ　Ｃｈｉｎｅｓｅ　Ｍｅｄｉｃａｌ　Ｅｑｕｉｐｍｅｎｔ　Ｊｏｕｒｎａｌ·Ｖｏ１．２８　ＮＯ．１１　Ｎｏｖｅｍｂｅｒ　２ｏ０７　场区．能放置由多个谐振腔组成的腔链．相当于一个小型驻波　电子直线加速器．每次通过可以获得几十ＭｅＶ的能量增量。　２医用跑道型电子回旋加速器原理　２．１　同步谐振条件　

７１ｌ：型＋一７ｒＤｌ：＾　

Ｃ　Ｃ　ＡＴ＝ｇＴｏ　

＝　＋ｇ（ｎ一１）】　多数情况下．经过一次加速的电子能量在２　ＭｅＶ以上．这　里认为电子速度等于光速　·　

能量增长关系：　＝　＋ｇ（ｎ一１）一　】　

两端圆弧形轨迹直径：Ｄ　＝　＋ｇ（ｎ一１）一　】　

相邻轨迹直线段的间距：△Ｄ＝　

２＿２相运动　对于小型跑道式电子回旋加速器．尽管在直线加速器段　内．电子以光速运动认为没有相运动．但跑道型轨道问仍存在　相振荡．其振荡形式与圆形电子回旋加速器中的情况相似。其　

相运动的差分方程：　

２　【　盟．１】　

对小的相振荡．经线性化同样可求得。　这里有一点须说明．电子经过加速段的时间可能长达几　

个高频周期，因此式中涉及的相位　，　均是指经过折合的、　

是穿过加速段中心处的等效相位和平衡相位。　２．３

电子注入及弓ｌ出　仪器原理一　电子由外置电子枪经磁偏转注入到加速段．第一圈上谐　振电子能量关系有：　

占　

：占０坩

ｇ＋　ｌ：（　一　）‘ｌ　

式中，ｓ为电子枪注入动能，通常在几十ｋｅＶ，△ｓ　为电子枪将　

电子注入加速结构第一次加速获得的能量　需要注意的是：电子枪注入的电子速度远低于光速，以后　

电子再次注入加速段时．则都已接近光速　这２种情况对加速　结构的要求不同．为保证电子枪注入达到一定的俘获效率．而　又能兼顾到以后电子以光速多次通过加速段时．同样能满足　加速要求。加速腔结构必须经过优化。此外注入用的偏转磁场　应经过补偿．以避免对轨道电子的不利影响　电子的引出．采用在无磁场区内．轨迹的直线段内设置偏　

转磁铁．它可以沿着与直线段垂直的一条轴线移动．到达每一　序号的轨道上．在硬边近似的条件下．给出适当的偏转磁场　值．就可使不同轨道上的电子在同一引出位置偏转相同的角　度．实现不同能量的电子在同一轴线引出　３　电子回旋加速器和电子直线加速器的特点比较　（１）电子回旋加速器具有优良的电子束流品质．小的能散　度和小的能散角．有利于较长距离的传播　（２）电子回旋加速器能量的稳定度和精确度高．能大范围　连续精细调节能量，且在调节流强时可以保持能量不变。　

－　－　－—－　－—－　－＋　（．●　上接第６３页　】　

比较常用的填料是强酸性钠型阳离子树脂．它在与来水　

中的钙镁离子交换时发生以下化学反应：　

２ＲＮａ　＋Ｃａ　《！兰　Ｒ２Ｃａ２ｔ＋２Ｎａ￣　从而将水中大部分钙镁离子去除．已达到软化来水的目　

的。　经一定时间的使用后．树脂中所结合的钙镁离子将出现　饱和状态．这时候如果再有来水通过树脂层的话．水中的钙镁　离子将直接通过树脂层。而起不到软化的作用．这时就得对树　

脂进行定期再生了。所谓再生，就是执行上述化学反应的逆过　

程．即用一定量的饱和盐水．利用盐水中的钠离子将树脂中已　结合的钙镁离子置换出来．进而排出软水缸外．使树脂重新回　

到ＲＮａ＋状态．当再有来水进入的时候．树脂可以起到软化作　用。　２反渗透主机　反渗透装置与普通过滤器不同。它的主要功能有２个：一　是去除盐．二是去除残余有机物　

经过预处理后的源水流过精密过滤器（作为最后一道防　

线，进一步除去水中偶有的细小颗粒）．又经多级泵加压，按一　定顺序进入反渗透膜组件．利用反渗透膜在一定压力下将水　

分离成淡水（又称反渗水）和浓缩水。若干组反渗透膜分离出　

来的淡水汇集到一起流经流量计后供血液透析使用　定期冲洗反渗透膜．去除膜表面的沉积物　经一定时间使　

用后，要更换精密过滤器的滤芯。并对反渗透膜进行消毒处　

理，以保持其良好的工况和延长膜的寿命　虽然反渗透膜价格　

较贵，但如果经过药洗或拆出浸泡后电导率仍不能降到规定　（３）电子回旋加速器可采用与电子直线加速器相同的微　

波功率源．且能将电子能量加速到比电子直线加速器高２倍　以上。适合用作１５　ＭｅＶ以上的中、高能医用电子加速器　（４）能量较高时。电子回旋加速器具有较小的直线尺寸。　（５）磁场与电子轨道的调整比较麻烦［３１。比电子直线加速　器要困难得多　

（６）电子回旋加速器带有多个磁铁，设备质量较大。　（７）电子回旋加速器的轨道所占平面空间较大。　４功能与应用　

医用电子回旋加速器主要是产生电离辐射．电离辐射能　治疗肿瘤．也能损伤正常组织　这些都是通过电离辐射对细胞　

的杀伤实现的　

参考文献　

【１】Ｋａｒｌｓｓｏｎ　Ｍ，Ｎｙｓｔｒｏｍ　Ｈ．Ｅｌｅｃｔｒｏｎ　ｂｅａｍ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｏｆ　ｔｈｅ　５０　ＭｅＶ　ｒａｃｅｔｒａｃｋ　ｍｉｃｒｏｎｔｒｏｎ【Ｊ］．Ｍｅｄ　ｐｈｙｓ，１９９２，１９（２）：３０７—３１５．　【２】　Ｋａｒｌｓｓｏｎ　Ｍ，Ｎｙｓｔｒｏｍ　Ｈ，Ｓｖｅｎｓｓｏｎ　Ｈ．Ｐｈｏｔｏｎ　ｂｅａｍ　ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｏｎ　ｔｈｅ　ＭＭ５０　ｒａｃｅｔｒａｃｋ　ｍｉｃｒｏｔｒｏｎ　ａｎｄ　ａ　ｎｅｗ　ａｐｐｒｏａｃｈ　ｆｏｒ　ｂｅａｍ　ｑｕａｌｉｔｙ　ｄｅｔｅｒｍｉｎａｔｉｏｎ［Ｊ］．Ｍｅｄ　ｐｈｙｓ，１９９３，２０（１）：１４３－１４９．　【３】Ｍａｓｔｅｒｓｏｎ　Ｍ　Ｅ，Ｃｈｕｉ　Ｃ　Ｓ，Ｆｅｂｏ　Ｒ，ｅｔ　０１．Ｂｅａｍ　ｃｈａｔａｃｔｅｒｉｓｔｉｃｓ　ｏｆ　ａ　ｎｅｗ　ｇｅｎｅｒａｔｉｏｎ　５０　ＭｅＶ　Ｒａｃｅｔｒａｃｋ　ｍｉｃｒｏｔｒｏｎ【ＪＪ．Ｍｅｄ　Ｐｈｙｓ，１９９５，　２２（６）：７８１—７９２．　（２００６—０９—２７收稿２００６—１２—０５修回）　

值，还应予以更换目。　

水处理系统的质量及可靠性是关系产水指标能否达到透　

析用水标准的关键。了解其工作流程、原理并做好维护保养是　非常重要的　

参考文献　

【１】董毅林．医用电动仪器原理构造与维护【Ｍ】．北京｛中国医药科技出　版社．１９９９．　【２】许永会．水处理设备的改进、维护及维修心得阴．医疗卫生装备，　２００６，２７（５）：８３．　（２００６—０８—１８收稿２００６—１２—０５修回）　

《医疗卫生装备》改版启事　

应广大作者、读者的要求。也为解决拟录用稿件严重　积压的问题．经报请上级主管部门批准．本刊决定自２００８　年第１期起进行改版．内文版面将增至１　２８页．主要栏目调　整为：研究论著、综述、医院数字化、质控与安全、专业论　坛、研制报告、使用维修、科学管理、原理与应用、医械临　床、学科与人才、医学计量等。同时。内文用纸由现在的双　胶纸全部改为青铜版纸。印刷装帧质量将明显改善　期刊　改版后。单期定价为１５元，全年为１８Ｏ元。　欢迎广大作者、读者积极投送优质论文，并踊跃订阅　本刊！　

《医疗卫生装备》杂志社编辑部　

医疗卫生装备·２００７年１１月第２８卷第１１期　Ｃｈｉｎｅｓｅ　Ｍｅｄｉｅａ｝Ｅｑｕｉｐｍｅｎｔ　Ｊｏｕｍａ卜Ｖｏｌ　２８　Ｎ０　１　１　Ｎｏｖｅｍｂｅｒ　２００７　ｕ　ｕ

合集下载

核素制备——精选推荐

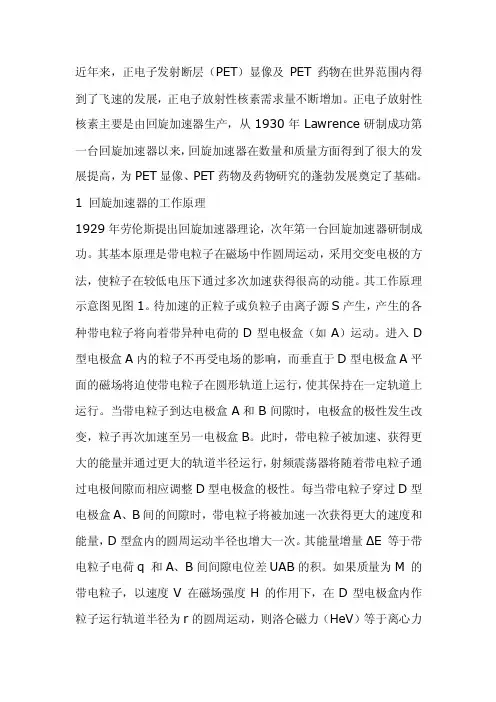

近年来，正电子发射断层（PET）显像及PET药物在世界范围内得

到了飞速的发展，正电子放射性核素需求量不断增加。正电子放射性核素主要是由回旋加速器生产，从1930年Lawrence研制成功第

一台回旋加速器以来，回旋加速器在数量和质量方面得到了很大的发展提高，为PET显像、PET药物及药物研究的蓬勃发展奠定了基础。 1 回旋加速器的工作原理

1929年劳伦斯提出回旋加速器理论，次年第一台回旋加速器研制成

功。其基本原理是带电粒子在磁场中作圆周运动，采用交变电极的方

法，使粒子在较低电压下通过多次加速获得很高的动能。其工作原理示意图见图1。待加速的正粒子或负粒子由离子源S产生，产生的各

种带电粒子将向着带异种电荷的D型电极盒（如A）运动。进入D

型电极盒A内的粒子不再受电场的影响，而垂直于D型电极盒A平面的磁场将迫使带电粒子在圆形轨道上运行，使其保持在一定轨道上

运行。当带电粒子到达电极盒A和B间隙时，电极盒的极性发生改变，粒子再次加速至另一电极盒B。此时，带电粒子被加速、获得更

大的能量并通过更大的轨道半径运行，射频震荡器将随着带电粒子通

过电极间隙而相应调整D型电极盒的极性。每当带电粒子穿过D型电极盒A、B间的间隙时，带电粒子将被加速一次获得更大的速度和

能量，D型盒内的圆周运动半径也增大一次。其能量增量ΔE 等于带电粒子电荷q 和A、B间间隙电位差UAB的积。如果质量为M 的

带电粒子，以速度V 在磁场强度H 的作用下，在D型电极盒内作

粒子运行轨道半径为r的圆周运动，则洛仑磁力（HeV）等于离心力（MV2／r），即HeVEMV2／r。这样，可推断被加速粒子能量E 为：EEMV2／2EH2e2r2／2M最后，当带电粒子加速到一定速度到达外

围轨道时，粒子束被带相反电荷的偏转板（D）引出D型盒外，并通

过靶窗W轰击靶材料生产放射性核素。对于正离子加速器，加速束流由质子（H+）或氘正离子（D+）构成，这种束流由静电偏转板D

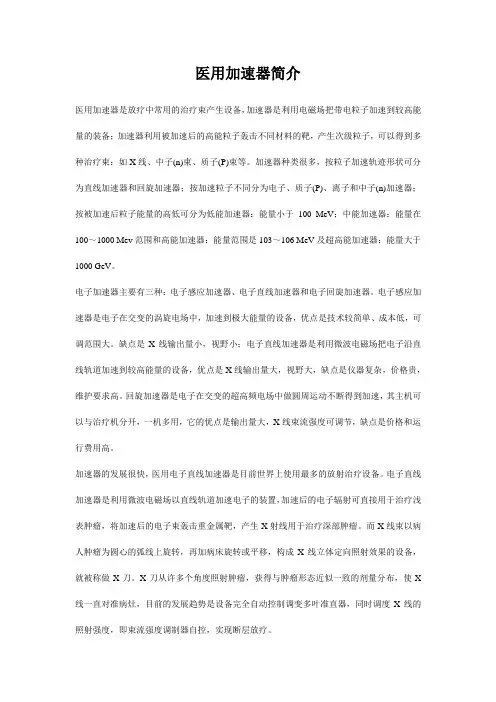

医用加速器简介

医用加速器是放疗中常用的治疗束产生设备，加速器是利用电磁场把带电粒子加速到较高能量的装备；加速器利用被加速后的高能粒子轰击不同材料的靶，产生次级粒子，可以得到多种治疗束：如X线、中子(n)束、质子(P)束等。加速器种类很多，按粒子加速轨迹形状可分为直线加速器和回旋加速器；按加速粒子不同分为电子、质子(P)、离子和中子(n)加速器；按被加速后粒子能量的高低可分为低能加速器：能量小于100 MeV；中能加速器：能量在100～1000 Mev范围和高能加速器：能量范围是103～106 MeV及超高能加速器：能量大于1000 GeV。

电子加速器主要有三种：电子感应加速器、电子直线加速器和电子回旋加速器。电子感应加速器是电子在交变的涡旋电场中，加速到极大能量的设备，优点是技术较简单、成本低，可调范围大。缺点是X线输出量小，视野小；电子直线加速器是利用微波电磁场把电子沿直线轨道加速到较高能量的设备，优点是X线输出量大，视野大，缺点是仪器复杂，价格贵，维护要求高。回旋加速器是电子在交变的超高频电场中做圆周运动不断得到加速，其主机可以与治疗机分开，一机多用，它的优点是输出量大，X线束流强度可调节，缺点是价格和运行费用高。

加速器的发展很快，医用电子直线加速器是目前世界上使用最多的放射治疗设备。电子直线加速器是利用微波电磁场以直线轨道加速电子的装置，加速后的电子辐射可直接用于治疗浅表肿瘤，将加速后的电子束轰击重金属靶，产生X射线用于治疗深部肿瘤。而X线束以病人肿瘤为圆心的弧线上旋转，再加病床旋转或平移，构成X线立体定向照射效果的设备，就被称做X刀。X刀从许多个角度照射肿瘤，获得与肿瘤形态近似一致的剂量分布，使X线一直对准病灶，目前的发展趋势是设备完全自动控制调变多叶准直器，同时调度X线的照射强度，即束流强度调制器自控，实现断层放疗。电子直线加速器一般有加速管、微波功率源、微波传输系统、电子注入系统、脉冲调制系统、束流系统、真空系统、恒温水冷却系统、电源控制及应用系统等组成。

加速器类型

粒子加速器：particle accelerator 一种用人工方法产生快速带电粒子束的装置。粒子加速器有三个基本组成部分：粒子源；真空加速系统和导引、聚焦系统。粒子加速器的效能通常以粒子所能达到的能量来表征。粒子能量在100MeV以下的称为低能加速器，能量在0.1～1GeV间的称为中能加速器，能量在1GeV以上的称为高能加速器。按照被加速粒子的种类，加速器可分为电子加速器、质子加速器和重粒子加速器等。按照加速电场和粒子轨道的形态，又可分为四大类：直流高压式加速器、电磁感应式加速器、直线谐振式加速器和回旋谐振式加速器。它们各自都有适于工作的粒子品种、能量范围以及性能特色。近年来，大中型的粒子加速器（如重离子加速器和高能加速器等）往往采用多种加速器的串接组合：例如由直流高压型加速器作预加速器，注入直线谐振式加速器加速至中间能量，再注入回旋谐振式加速器加速至终能量。这样的系统有利于发挥每一类加速器的效率和特色。（撰写：陈佳滠审订：关遐令）

串列加速器：tandem accelerator 利用一个高压使带电粒子获得两次加速的静电型加速器。串列加速器的直流高压通常由输电系统将电荷从低电位输送到高压电极上而形成。它的工作原理是将由负离子源产生负离子注入到加速器主体中，在高压电极的正电场的作用下，经低能段加速管被第一次加速。当负离子到达高压电极后，通过电子剥离器并被剥掉2个或多个电子，变为正离子。在高压电极作用下，正离子经高能段加速管再次被加速。图为中国原子能科学研究院的HI-13串列加速器主体外貌。（撰写：秦久昌审订：关遐令）

高压倍加器：Cockcroft-Walton accelerator 利用倍压整流方法产生直流高压，对离子或电子加速。其倍压整流工作原理如图所示，主要由高压变压器，高压整流器和高压电容器等组成。在无负载时，倍压整流线路输出的高压V随倍压级数n增加而线性增加，可表达为V-2nVa，式中Va为高压变压器T的次级绕组交流电压峰值。当有负载时，随着级数n的增加，线路的电压降和电压波动会严重增加，因此级数n不能太高。一般倍压整流器可输出直流高压从几百千伏（大气中）到兆伏级（高气压下）。高压倍加器由高压倍压整流电源，离子源（或电子枪），加速管、聚焦和传输系统，真空和控制系统组成。高压倍加器的输出功率较大，可以用作较理想的中子源，X光源少离子注入机。（撰写：秦久昌审订：关遐令）

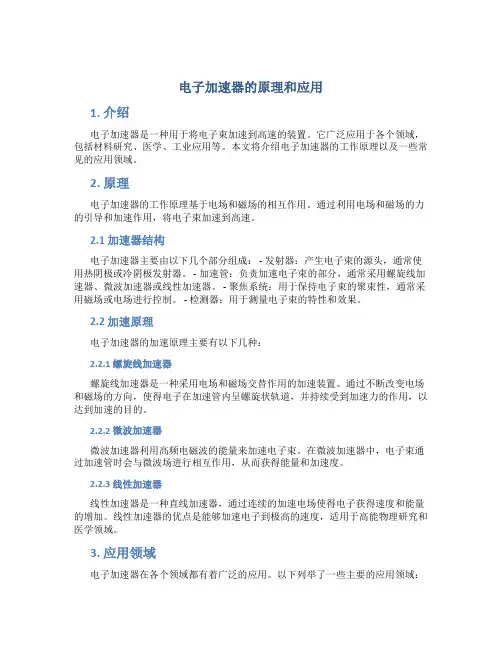

电子加速器的原理和应用

1. 介绍

电子加速器是一种用于将电子束加速到高速的装置。它广泛应用于各个领域，包括材料研究、医学、工业应用等。本文将介绍电子加速器的工作原理以及一些常见的应用领域。

2. 原理

电子加速器的工作原理基于电场和磁场的相互作用。通过利用电场和磁场的力的引导和加速作用，将电子束加速到高速。

2.1 加速器结构

电子加速器主要由以下几个部分组成： - 发射器：产生电子束的源头，通常使用热阴极或冷阴极发射器。 - 加速管：负责加速电子束的部分，通常采用螺旋线加速器、微波加速器或线性加速器。 - 聚焦系统：用于保持电子束的聚束性，通常采用磁场或电场进行控制。 - 检测器：用于测量电子束的特性和效果。

2.2 加速原理

电子加速器的加速原理主要有以下几种：

2.2.1 螺旋线加速器

螺旋线加速器是一种采用电场和磁场交替作用的加速装置。通过不断改变电场和磁场的方向，使得电子在加速管内呈螺旋状轨道，并持续受到加速力的作用，以达到加速的目的。

2.2.2 微波加速器

微波加速器利用高频电磁波的能量来加速电子束。在微波加速器中，电子束通过加速管时会与微波场进行相互作用，从而获得能量和加速度。

2.2.3 线性加速器

线性加速器是一种直线加速器，通过连续的加速电场使得电子获得速度和能量的增加。线性加速器的优点是能够加速电子到极高的速度，适用于高能物理研究和医学领域。

3. 应用领域

电子加速器在各个领域都有着广泛的应用。以下列举了一些主要的应用领域： 3.1 材料研究

电子加速器在材料研究中起着重要作用。通过调节加速器参数，可以使得电子束具有不同的能量和速度，从而对材料的性质进行研究和分析。例如，通过调节电子束能量可以实现材料的辐照处理和辐射损伤实验等。

3.2 医学

电子加速器在医学领域有着广泛的应用。其中最常见的应用就是放射治疗。通过调节电子束能量和剂量分布，可以精确地照射肿瘤组织，达到治疗的目的。此外，电子加速器还可以用于医学成像领域，如CT扫描和放射性示踪等。

回旋加速器高中知识点

回旋加速器是高中物理中的一种实验仪器，它的主要作用是通过电场和磁场的作用使带电粒子在空间中不断加速，最终达到提高其速度的目的。以下是关于回旋加速器的知识点：

1. 结构特点：回旋加速器由两个D形金属盒构成，中间有很强的匀强磁场B。带电粒子从一端以某一初速度进入该装置后，会在洛伦兹力作用下做匀速圆周运动，并被限制在其中来回加速。

工作原理：利用电场将带电粒子加速，同时又通过周期性的磁场使其做匀速圆周运动，且轨道半径增大变慢而不断得到加速。由于洛仑兹力和粒子速度大小成正比（洛仑兹常数与磁场B及粒子的质量、电量有关），随着半径的变大（R∝1/v）里由速度产生的总角动量变化得越来越小(dL=mrω=mv^2/r)，但荷质比的平方则保持不变,r变大那么里面的辐射区对半径大于射程的最外层磁场的屏蔽就越来越大，导致加速效果越来越明显，这样循环往复地使用使得带电粒子不断获得能量得以飞出。

注意事项：要注意回旋加速器并不是一个理想的加速工具，它只能无限接近于给定的目标能量，而不能真正实现无限次数的完全加速。 4.

应用范围：回旋加速器通常用于研究带电粒子的加速问题，以及进行某些高能物理实验。

以上就是关于回旋加速器的部分知识点，希望对你有所帮助。如有其他疑问或需要更详细的信息，建议查阅相关书籍或咨询专业教师。

加速器原理及应用教学大纲

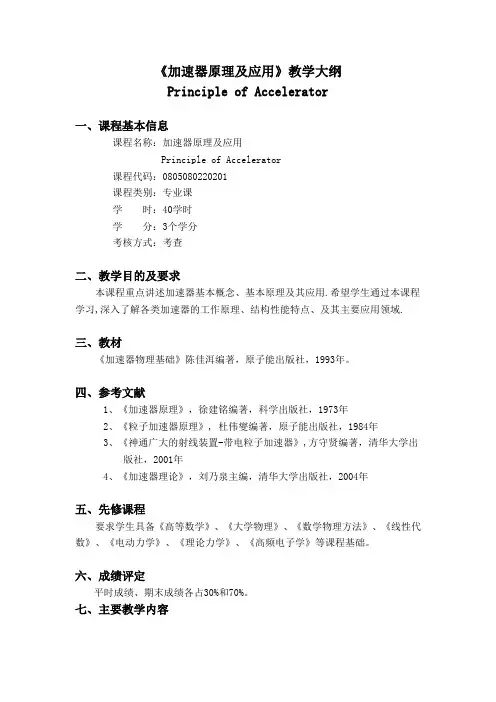

《加速器原理及应用》教学大纲
