复合堵漏剂的七大配方比例
油基钻井液条件下堵漏材料研究新进展
第33卷第6期2020年11月江汉石油职工大学学报Journal of Jianghan Petroleum University of Staff and Workers 油基钻井液条件下堵漏材料研究新进展代一钦（中国石化江汉石油工程有限公司钻井二公司，湖北武汉433123 ）［摘要］目前困扰涪陵页岩气田钻井的主要难题是井漏，特别是三开油基钻井液的漏失堵漏成功率低，堵漏时 间长.堵漏材料种类少.漏失造成了巨大的物资损失.而且井漏会引起卡钻等故障复杂。
因此，对近年来油基堵漏 技术进行调研，主要是以水基钻井液堵漏材料为主，同时也研发出了弹性石墨、柔性石墨、纤维等新型堵漏材料。
国外大部分堵漏材料是水基和油基通用型为主。
堵漏材料朝着抗高压、抗油降解、抗高温的方向发展。
［关键词］油基钻井液；堵漏材料;研究新进展［中图分类号］TE254 ［文献标识码］A ［文章编号］1009—301X （2020）06—0057—03EX ）I ： 10. 3969/j. issn. 1009 —301X. 2020. 06. 018目前涪陵页岩气田进入调整开发阶段.存在的主要问题有:产层油基钻井液漏失次数多,一次性堵漏成功率低，漏失量大，油基钻井液随钻封堵能力需要强 化。
目前堵漏主要是采用水基钻井液类型的堵漏材料.水基堵漏材料在油基条件下不膨胀、不搭桥成网，形成的封堵层强度低，不致密。
国内外高校、研究院所开发了一些适合油基钻井液条件下的堵漏材料及配套技术，对这些技术进行梳理分析，有利于现场技术服务 人员的选材、用材，从而提高一次性堵漏成功率，为页岩气田的高效开发.提供良好的技术支持。
1国内油基钻井液堵漏材料及技术1.1化学交联类型堵漏材料长江大学研究了一种油基钻井液堵漏浆，该堵漏 浆主要是利用地沟油与强碱性材料反应生成皂碱，封 堵漏失地层。
堵漏浆主要材料：地沟油、碱性材料、激 活剂、加重材料。
该油基堵漏浆抗压强度2.8MPa 。
一种堵漏水泥浆的制作方法

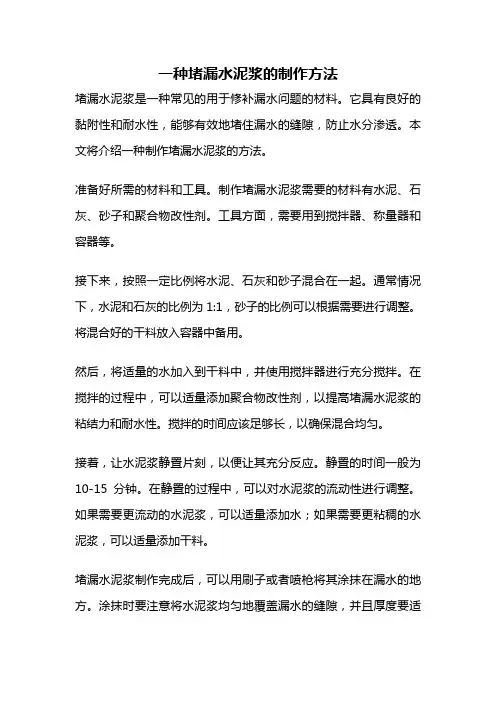

一种堵漏水泥浆的制作方法堵漏水泥浆是一种常见的用于修补漏水问题的材料。
它具有良好的黏附性和耐水性，能够有效地堵住漏水的缝隙，防止水分渗透。
本文将介绍一种制作堵漏水泥浆的方法。
准备好所需的材料和工具。
制作堵漏水泥浆需要的材料有水泥、石灰、砂子和聚合物改性剂。
工具方面，需要用到搅拌器、称量器和容器等。
接下来，按照一定比例将水泥、石灰和砂子混合在一起。
通常情况下，水泥和石灰的比例为1:1，砂子的比例可以根据需要进行调整。
将混合好的干料放入容器中备用。
然后，将适量的水加入到干料中，并使用搅拌器进行充分搅拌。
在搅拌的过程中，可以适量添加聚合物改性剂，以提高堵漏水泥浆的粘结力和耐水性。
搅拌的时间应该足够长，以确保混合均匀。
接着，让水泥浆静置片刻，以便让其充分反应。
静置的时间一般为10-15分钟。
在静置的过程中，可以对水泥浆的流动性进行调整。
如果需要更流动的水泥浆，可以适量添加水；如果需要更粘稠的水泥浆，可以适量添加干料。
堵漏水泥浆制作完成后，可以用刷子或者喷枪将其涂抹在漏水的地方。
涂抹时要注意将水泥浆均匀地覆盖漏水的缝隙，并且厚度要适中。
等待水泥浆完全干燥后，漏水问题就得到了有效的修补。
需要注意的是，制作堵漏水泥浆时要严格按照配比进行，以确保水泥浆的质量和使用效果。
另外，在使用水泥浆进行漏水修补时，要先对漏水位置进行清洁和处理，以保证水泥浆的粘结力。
总的来说，制作堵漏水泥浆的方法是将水泥、石灰和砂子按一定比例混合，加入适量的水进行搅拌，静置片刻后涂抹在漏水的地方。
通过正确使用堵漏水泥浆，可以有效地修补漏水问题，保护建筑物的完好。
井漏的研究及现场应用
井漏的研究及现场应用【摘要】井漏是钻井工程中常见的问题，井漏不仅会耗费钻井时间，损失泥浆，而且可能会引起卡钻、井喷、井塌等一系列复杂清况，甚至导致井眼报废，造成重大经济损失。
井漏对钻井工程危害极大，一直是国内外钻井工程界十分关注的问题。
由于井漏原因复杂、制约因素多，国内外钻井工程界至今尚未完全解决此技术难题。
【关键词】井漏堵漏堵漏材料井漏预防井漏是钻井过程中常见的井下复杂情况之一，它不仅会耗费钻井时间，损失泥浆，而且有可能引起卡钻、井喷、井塌等一系列复杂情况，甚至导致井眼报废，造成重大经济损失。
井漏对油气勘探、钻井和开发作业所带来的危害，可以归纳为以下几方面：（1）井漏延误钻进作业时间，延长钻井周期；（2）井漏直接造成巨大的物资损失；（3）储层漏失会损害产能；（4）井漏引起井下复杂情况。
1 井漏的研究1.1 井漏原因及分类井漏产生必须具备三个必要条件：其一是对地层存在着正压差，井筒工作液压力大于地层空隙、裂缝、溶洞中的液体压力（即地层孔隙压力），这样才有可能把工作液压入漏失通道。
其二是地层中存在着漏失通道及较大的足够容纳液体的空间。
如地层不存在任何可以流入外来液体的各种通道如孔隙、裂缝等，那么外来液体就无法流入地层中。
只有当地层中有足够大的容纳液体的空间，才有可能构成一定数量的漏失。
其三是此通道的开口尺寸应该大于外来工作液中固相的粒径。
按井漏发生原因可以将井漏分为渗透性漏失、裂缝性漏失、溶洞性漏失和破裂性漏失四大类。
1.2 暂堵材料多年来，国内外专家对堵漏新材料不断的进行探索，取得了很好的研究成果，使防漏堵漏工作取得了较大成效。
现有的堵漏材料按不同机理和功能可分为挢接类堵漏材料、高失水堵漏材料、保护产层的暂堵材料、化学堵漏材料、无机胶凝堵漏材料和软（硬）塞类堵漏材料六大类。
1.3 井漏的预防（1）设计合理的井身结构，尽可能将承压能力低的井段在上一级固井时封隔。
（2）控制合理的钻井液密度。
（3）钻遇易漏地层前，在钻井液中加入随钻堵漏剂等堵漏材料。
井漏的处理
三、常见的井漏处理
1．随钻堵漏法 是指在钻井过程中遇到井漏（一般为渗透
性漏失），在不起钻条件下进行直接堵漏 的作业方式。采用这种方式的优点是既压 住产层，又防止井眼垮塌，又堵漏，哪里 漏堵哪里，缩短时间，降低成本。
2．屏蔽堵漏剂法
屏蔽堵漏剂又称屏蔽暂堵剂，属复合堵漏
剂。该类堵漏剂能在漏失层周围形成一个 屏蔽暂堵环。屏蔽堵漏剂必须具备以下条 件：⒈应具有较好的充填、桥堵或封堵作 用；⒉堵漏材料应对漏层有一定的抑制作 用且能形成较为致密的内滤饼；⒊将该类 堵漏剂混入钻井液后，对钻井液的性能影 响要小。
复杂情况下的钻井液工作
中原石油勘探局钻井三公司 刘俊章
第一节 钻井液的漏失与地层堵漏
一、钻井液的漏失 在钻井过程中，钻井液大量流入地层的现象，称
为钻井液的漏失。根据漏失地层的特点，可将钻 井液的漏失分为：渗透性漏失、裂缝性漏失、溶 洞性漏失三大类。
– 渗透性漏失
由高渗透的砂岩地层或砾岩地层引起钻井液的漏
液固化，稠化时间和抗压强度可用强碱 （如NaOH、KOH）、盐或硅酸盐来控制。 增加强碱的浓度可抵销木质素磺酸盐的缓 凝效果。增加碳酸钠的浓度能改善早期的 抗压强度。
5．高比例石灰乳－钻井液堵漏体系
堵漏体系的一种，这种体系在较高温度下
(70～80℃)，经过一定时间可产生固化现象， 但固化后强度较低，能与盐酸强烈反应， 酸溶性较高。该体系主要用于深井段的堵 漏。常用配方是：石灰乳(密度1.40g/cm3左 右)与泥浆(钻井液密度为1.40 g/cm3以上)比 例为1～2:1。
失称为渗透性漏失（见下图）。这类漏失的特点 是漏失速度不高，一般在0.5～10m3/h范围，表观 为钻井液地面循环系统液面缓慢下降。
复合堵漏剂DL-1封堵裂缝的室内研究
１ ３ 配方的确 定 ．
用 桥 接技 术 封堵 裂缝 性 漏失 地 层 ， 既要 选 对 堵 漏材料 ， 还要 确定材 料间 的合理 配 比 ， 则轻 则浪 费 否 堵漏材 料 ， 则延 误 堵漏 时 机 ， 至造 成 堵漏 失 败 。 重 甚 通过 室 内实 验验证 不 同配 比的堵 漏效果 ， 最后确 定
桥材 料与 Ｄ 一 合使 用 ， 有 效 封堵 ０ ７ ２ｍｍ Ｌ １配 可 ．～
宽 的 人 造 裂 缝 ， 封 堵 层 承 压 能 力 大 于 ｌ ａ 且 ０ＭＰ 。
１ 堵 漏 剂 ＤＬ １的 室 内研 制 －
１ １ 研制思 路 ． 在封 堵裂 缝性 漏 失 的过程 中 ， 首先 大 颗 粒材 料 在裂缝 孑 喉 处 架 桥 ， 裂 缝 分 割 成 大 小 不 一 的 孑 Ｌ 将 Ｌ 隙Ｅ 小 颗粒 、 ， 纤维 状 、 片状 材 料填 充 架 桥形 成 的孑 Ｌ
在 １ ０℃下性 能基本 不变 ， ２ 浸泡 ｌ 后 物 理性 能变 ０ｄ 化很小 。还优 选 出 了一种 具 有 一定 强 度 、 变 形性 可 的聚合 物 堵 漏 材 料 Ｄ。４种 材 料 的 最 大 直 径 为 １ ｍｍ， 小直径 为 ０ ２ｍｍ， 们 配 合 使 用 可 有 效 封 最 ． 它
１ ａ 参 照 三颗 粒 、 ０ＭＰ ； 四颗 粒 相 接 架 桥 理论 优选 出 了大 颗 粒 架 桥 材 料 ， 其 与 Ｄ － 将 Ｌ １配 伍 使 用 可有 效 封 堵 ２ｍｍ 宽
的人 造 裂 缝 ， 堵 层 的 承压 能力 也 在 １ ａ以上 。 封 ０ＭＰ
关键 词 堵 漏 剂 井 漏 漏 失 裂 缝 宽 度 桥 接 堵 漏
中 图 分类 号 ： ＴＥ２ ２ ＴＥ ５ ． ８ ２４３ 文献 标 识 码 ： Ａ
堵漏剂成分
堵漏剂成分堵漏剂作为广泛应用于建筑、管道、车辆等多个领域的密封材料，其成分的重要性不言而喻。
本文将对堵漏剂的主要成分进行专业盘点，帮助读者更好地了解这一产品的化学组成和应用特性。
一、硅胶堵漏剂硅胶堵漏剂是一种以硅橡胶为主要成分的密封材料，具有优异的耐高温、耐腐蚀、耐老化等性能。
硅胶堵漏剂通过交联反应形成弹性体，实现对各种材质的紧密粘合。
其主要成分包括硅橡胶、填料、增塑剂、催化剂等。
二、聚氨酯堵漏剂聚氨酯堵漏剂是以聚氨酯为主要成分的密封材料，具有较好的弹性和粘附性。
聚氨酯堵漏剂在常温下即可快速固化，形成坚韧的弹性体，能够承受较大的压力和振动。
其主要成分包括聚氨酯预聚体、催化剂、填料等。
三、丙烯酸酯堵漏剂丙烯酸酯堵漏剂是以丙烯酸酯为主要成分的密封材料，具有较好的耐油、耐溶剂性能。
丙烯酸酯堵漏剂通过聚合反应形成高分子聚合物，实现对各种材料的快速粘合。
其主要成分包括丙烯酸酯单体、引发剂、填料等。
四、环氧树脂堵漏剂环氧树脂堵漏剂是以环氧树脂为主要成分的密封材料，具有较好的耐腐蚀、耐老化性能。
环氧树脂堵漏剂通过固化反应形成高分子聚合物，具有较高的粘附力和抗压强度。
其主要成分包括环氧树脂、固化剂、填料等。
五、其他堵漏剂成分除了上述几种常见的堵漏剂成分外，还有一些特殊的堵漏剂成分，如丁基橡胶、氟橡胶等。
这些特殊成分的堵漏剂具有更加优异的性能，适用于一些特殊的应用场景。
综上所述，不同类型的堵漏剂成分各有其特点和应用范围。
在实际应用中，应根据具体需求选择合适的堵漏剂成分，以达到最佳的密封效果。
同时，应关注堵漏剂成分的安全性和环保性，避免对环境和人体造成不良影响。
陕北黄土层井漏的预防及处理
陕北黄土层井漏的预防及处理摘要陕北很多的气井，地处黄土高原腹地，沟壑梁峁发育，地表为第四系未固结成岩的松散黄土。
因黄土层结构疏松，承压能力低，渗透性强等特点，钻井施工中，黄土层大多发生漏失，严重影响施工进度和成本的增加，处理不当，还可能引起其它复杂情况。
本文结合多口井黄土层钻井施工经验，提出黄土层井漏的预防和处理措施。
关键词陕北；黄土层；井漏；预防处理1 井漏的原因及堵漏原理泥浆在漏失通道受到四个力的作用，即泥浆柱静压力Pw、泥浆流动时对井壁的侧压力Pa、地层孔隙中水的压力Po、漏失通道对泥浆流动的阻力PL。
井漏的前提是井壁有漏失通道且漏失通道相互贯通，其次是钻井压力（Pw + Pa ）大于地层系统压力（Po + PL），即△P=（Pw + Pa ）-（Po + PL）＞0。
静压力Pw、侧压力Pa、流动阻力PL是变化的可以调整的，唯独地层压力Po 是固定不变的。
堵漏原理：1）用导管或者堵漏泥浆隔离或封闭漏失通道；2）减少漏失通道的断面尺寸；3）降低钻井-地层系统中的压差；4）调整泥浆的流变性能。
2 井漏的预防首先钻前制定防漏计划和准备工作，例如储备足够的堵漏材料（导管、水泥、钠土、石灰石、黄土、纤维素、纯碱、锯末、高粘堵漏剂等等）。
其次，采取合理的钻井工艺，泥浆采用低固相土浆，配方：2%~3%钠膨润土+0.2%KPAM+0.2%NH4-HPAN+0.05%NaOH，粘度：40s，密度：<1.04g/cm3，PH 7-8；钻黄土层控制排量小于14 L/s；合理控制起下钻速度，避免压裂地层造成井漏。
最后，一旦发生井漏，应准确判断漏失层位，漏失性质及漏失量，确定堵漏方案，实施堵漏。
3 堵漏措施3.1 导管封隔法堵漏用小排量（8-12l/s）钻进，钻到第一个漏层后，再坚持强行钻进10m，要求排量（20-24l/s）,起钻准备下导管。
设计下深为第一个漏层以下10m的稳定底层。
导管的加工方法：在导管底部0.3m处用废旧封井器钢圈或者φ10mm铁丝焊2层，作为水泥托环，该环有两个作用：导管下入过程中能对井壁裂缝起推压作用，减小缝宽或者封堵裂缝；能有效承托水泥浆，使导管和黄土间隙之间形成有效的水泥环。
乾215区块堵漏技术研究
乾215区块堵漏技术研究【摘要】本文通过对乾215区块钻井中出现的井漏等问题进行分析。
针对该区块的井漏特点研究了相应的堵漏方法，并开展室内试验对物理堵漏效果进行了评价，明确了物理堵漏剂的使用方法。
根据对井漏，井塌，卡钻的原因分析，在室内分析、研究的基础上，结合现场的实际情况制定了配套的技术措施，并在现场进行了试验。
【关键词】乾215区块区块特点堵漏配套措施1 乾215区块基本概况乾215区块位于吉林省乾安县，该区块存在天然裂缝，上部流砂层发育易坍塌。
大庆钻井一公司30104钻井队在该区块钻井四口均发生不同程度的井漏。
2 乾215区块井漏特点（1）井漏比例高，就我公司钻这四口井来看，每口井都发生不同程度的井漏。
漏失层位一般在青三段。
（2）漏失明显，在钻到漏失层位时都无返出，无憋压现象发生，在静止时井筒内液面下降，这说明地层存在着天然裂缝。
（3）发生井漏时，漏速一般在30-60m3/h，为中等裂缝性漏失。
（4）漏失后易发生坍塌卡钻。
井壁坍塌是由于发生井漏后井筒内钻井液液面下降使井壁裸露造成井壁失稳坍塌，根据处理过程中返出的岩屑判断，坍塌的井壁是上部的流砂层。
（5）防漏效果明显，在乾215-2-3和乾215-2-1井，采用了提前加入堵漏剂的方法，在钻到漏失层位时虽也有漏失但有返出。
3 乾215区块堵漏技术研究针对该区块的情况，堵漏技术主要开展了物理堵漏效果的评价研究，以解决乾215区块天然裂缝的漏失。
物理堵漏效果评价是在室内对现有的几种堵漏材料进行了评价和对堵漏方法进行了优选。
实验选取现场应用的阳离子钻井液体系为基浆，同时选取现场常用的三种堵漏剂（801堵漏剂，复合堵漏剂，液体套管）分别以8%、10%、12%、15%的加量加入阳离子钻井液中进行静态和动态评价试验。
实验结果如（图1、2）。
通过上述实验，取得以下认识：（1）对于不规则裂缝，缝宽在0.5-3mm的裂缝，复合型堵漏剂能够进行有效的封堵，加量为10%-12%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复合堵漏剂的七大配方比例
1：自防水复合堵漏剂，属于工程材料领域，其由以下组分按重量份混合而成：硫铝酸盐水泥２０－８５份，铁铝酸盐水泥５－２６份，铝质材料５－２０份，石膏类３－１０份，微膨胀组分２－１０份，凝结时间调整剂０－５．０份，促硬剂０－５．０份，塑化剂０－１．０份，以及粘接剂０－３．０份。
本发明组配的复合堵漏剂具有快速堵漏、遇水膨胀、渗透结晶、细微裂缝自愈合以及永久防水的特点，能有效解决已发生渗漏的混凝土结构的止水堵漏问题。
一种自防水堵漏剂，其特征在于：由以下主要组分按重量份数比混合而成：硫铝酸盐水泥２０－８５，铁铝酸盐水泥５－２６，铝质材料５－２０，石膏类３－１０，微膨胀组分２－１０，凝结时间调整剂０－５．０，促硬剂０－５．０，塑化剂０－１．０，以及粘接剂０－３．０。
2：快速长效防水堵漏剂，属填充浆料，主要用于深井、涵洞及建筑物的上下水道等防水堵漏。
其特征是该堵漏剂由阳离子氯丁胶乳、表面活性剂、碱性硅酸盐和水按一定的比例相混合而成。
具有配方和制备工艺都很简单，原材料易得，无任何污染和毒副作用，使用方便，用途广泛，与水泥混合使用约四秒钟即可凝固，半小时即固化坚硬并和被堵的原基础形成一体，比水泥砂浆原基础的使用寿命还长等优点。
一种快速防水堵漏剂，其特征在于该堵漏剂按重量比由阳离子氯丁胶乳１－２％，表面活性剂１－２％，碱性硅酸盐５０－７０％和水２５－４５％组成。
3：止水堵漏材料，其配方为高铝水泥熟料７０－８０％、石灰０．２－１．０％、碳酸锂０．０１－０．０５％、明矾石５－１５％、石膏１０－２０％。
将上述原料混合粉磨至比表面积〉４００平方米／公斤即成。
本发明具有凝结硬化快、小时强度高、膨胀不收缩、止水性能好等优点。
一种快速堵漏剂，其特征在于所述的快速堵漏剂配方为：高铝水泥熟料：７０～８０％石灰：０．２～１．０％碳酸锂：０．０１～０．０５％明矾石：５～１５％石膏：１０～２０％其中所述高铝水泥熟料的标号要大于或等于５２５号，石灰中ＣａＯ含量＞９０％，所述碳酸锂的纯度＞９８％，石膏中ＳＯ↓［３］＞４５％，Ｈ↓［２］Ｏ↑［＋］＜５％，明矾石中Ａｌ↓［２］Ｏ↓［３］＞１２％，ＳＯ↓［３］＞１３％，所述的快速堵漏剂的比表面积＞４００ｍ↑［２］／ｋｇ。
4：一种无机快速堵漏剂及其制备方法，它是由氟铝酸钙的重量含量为８０％～９０％的矿物与硬石膏或二水石膏混合磨细制成的。
本发明首次采用以氟铝酸钙（Ｃ↓［１１］Ａ↓［７］.ＣａＦ↓［２］）为主要成份的矿物作为堵漏剂，利用Ｃ↓［１１］Ａ↓［７］.ＣａＦ↓［２］在硫酸钙参与的情况下可迅速形成钙矾石，具有快凝快硬和微膨胀的特点制作堵漏材料；所得产品较之传统堵漏材料凝结硬化更快，小时强度更高，微膨胀性能更好；且该产品可广泛用于市政工程、水下工程、地下工程、隧道工程、渠道工程、水塔、管道及屋面的
漏水处理，可封堵带压头的喷水点，其用法简单、见效快，是堵漏工程中不可缺少的优质堵漏材料。
一种无机快速堵漏剂，其特征在于：它是由氟铝酸钙的重量含量为８０％～９０％的矿物与硬石膏或二水石膏混合磨细制成的。
5：一种快速复合堵漏剂，它是以水硬性胶凝水泥基料、增粘剂、促硬剂、固化剂、减水剂、粉状消泡剂、补强填料等为原料，将这些原料按一定顺序加入混料机内均匀混合后，再经粉磨机磨至粒径约３２５目至４００目即成。
本发明具有凝结速度快、小时强度高、粘结性能好等优点，同时具备堵漏防水功能，可广泛应用于水池、房屋、地下、隧道等工程的快速堵水、抢修等。
可带水带压堵漏，也可用于水泥管、铸铁管裂纹及接口处理。
一种快速堵漏剂，其特征在于：它的组份及重量配比为：水硬性胶凝水泥基料７０－８０、补强填料１０－２０、增粘剂３－５、促硬剂０．５－１．５、固化剂０．５－２、减水剂１－１．５、粉状消泡剂０．５－１。
6：工程结构速硬堵漏剂及其制备方法，该堵漏剂用硅酸盐、硅粉、矿物化学添加剂、天然石英粉、方解石粉和其它助剂，经机械搅拌制成粉状体，加入适当的水调成均匀浆状，即可达到快速凝固，瞬间堵漏止水。
这种粉状堵漏材料综合性能优异、早期强度高，抗冻性、抗渗性、抗硫酸盐性能好，特别是憎水性、耐久性、粘结强度突出，适用于地下建筑物、水工建筑物、隧道、涵洞或其它混凝土砖石结构渗漏修缮。
本发明所需材料原料易得、制造简便、施工性好，只需用清水调和，３－５分种就可以完成修补工作，利于推广运用。
一种工程结构速硬堵漏剂，其特征在于：其由下述物质并按下述重量百分比组成：硅酸盐水泥：３０％－６５％石英粉（３２５目）：１５％－３５％沸石矿物添加剂：６％－２０％硅粉（３２５目）：４％－１０％稳定剂：０．１％－２％方解石粉（４００目）：２％－５％。
7：快硬硫铝酸盐水泥专用促凝剂及其使用方法，是以矿渣细粉６０～６３％，ＮａＣＩ３０～３３％，ＬｉＯＨ１～３％，硬石膏粉１～９％，无机材料混合均匀制成的粉状材料，根据环境温度调整掺加量来实现调整凝结时间的目的，促凝剂掺加量０．２～５％，以快硬硫铝酸盐水泥用量为基数按比例外掺；对快硬硫铝酸盐水泥具有较强的促凝作用，且不影响混凝土的强度。
适用于快硬硫铝酸盐水泥及其混凝土调节凝结时间。
还可以提高快硬硫铝酸盐水泥的抗冻性能。
通过外掺促凝剂，可以扩大快硬硫铝酸盐水泥的使用范围，将快硬硫铝酸盐水泥配制成瞬凝水泥、快速堵漏剂、防水材料，锚固剂等产品。
因此，本发明具有广阔的市场发展前景。
一种快硬硫铝酸盐水泥专用促凝剂，其特征是：矿渣细粉６０～６３％，ＮａＣＩ３０～３３％，ＬｉＯＨ１～３％，硬石膏粉１～９％，所需配比均为重量比，计量单位：克，按比例均匀混合，细度大于３７０ｍ［２］／ｋｇ。
本文来源：/blog/post/9.html。
