分子筛脱水原理
• 今天与大家就共同学习到这里，谢谢
• 下图为分子筛截面图
• 分子筛具有很大的表面积，一般在6001000m2 /g ,因此有很大的吸附能力，它对 极化分子和可极化分子具有很强的吸附能 力，水是一种强极化分子，其分子直径双 比分子筛的孔径小，极易被分子筛吸附， 所有分子筛是优良的气体干燥剂。
现场实例：
• 兴九站的浅冷脱烃装置可把天然气致冷至35摄氏度，这就要求把天然气深度脱水， 不然就会造成设备冻堵。 • 兴九站采用分子筛脱水，可使天然气的水 露点降到-70摄氏度左右，完全可以满足浅 冷要求。
兴九分子筛现场图片
下面是兴九的分子筛脱水简易流程图
原料气
风冷器 过滤器
换热器
1
号 分 子 筛
2
号 分 子 筛
再生分离器
粉尘 过滤 器
浅冷 装置
调压阀
外输
流量计
气动调节阀
• 如图所示，天然气进入分子筛脱水后，进 入浅冷系统进行脱烃，分子筛吸水饱合后， 就要对其进行再生。所谓再生，就是利用 分子筛的湿容量随着温度的上升而降低的 原理，用热气体吹扫床体，清除水蒸气， 然后冷却后使分子筛恢复吸水能力。
分子筛脱水工艺及原理
制作人：张京生
• 天然气处理站，脱水是日常工作之一， 对露点有较高要求的天然气干燥，一 般采用分子筛脱水法，下面我简单介 绍一下分子筛脱水的原理。
• 分子筛是一种多孔性的铝硅酸盐结晶体， 又叫泡沸石。有天然的，也有人工合成的。 在它们的晶体结构中具有大量的空腔，这 些空是由规则而均匀的、数量级为分子大 小的孔道相互联结着，这些空腔通常被吸 附水和结晶水所占据，而大分子被排斥在 空腔之外，故有分子筛之称。
• 兴九站的分子筛切换由气动阀控制，在中 控室里操作，为防止原料气窜入再生线内， 须现场一名员工持对讲机进行监护，监护 人员发出指令，中 控室内操作人员进行开 关阀门动作，并随时注意进站汇管压力和 外输流量，防止误操作或阀门开关指示失 灵误报，导致憋压。一旦发现进站压力上 升、外输流量迅速下降，立即通知监护人 员打开原料气过滤分离器前的跨站旁通， 然后再查找原因，排队故障。
实验室无水乙醇的制备原理
实验室无水乙醇的制备原理实验室无水乙醇的制备原理是通过脱水反应将含水乙醇中的水分去除，使乙醇的含水量降低到非常低的水平。
无水乙醇在实验室中应用广泛，特别是在有机合成、药物制剂、分析化学和生物化学等领域。
实验室制备无水乙醇的方法主要有质子交换树脂干燥法、脱水剂吸附法、分子筛干燥法和溶剂萃取法等。
1. 质子交换树脂干燥法：这是一种常用的实验室无水乙醇制备方法。
所用的干燥剂通常是质子交换树脂，其表面具有大量的活性基团，可以吸附并去除乙醇中的水分。
这种干燥剂通常以固体形式存在，并且可以反复使用。
干燥剂与含水乙醇接触时，水分会被吸附到树脂中，从而脱水乙醇。
2. 脱水剂吸附法：该方法利用一种具有亲水性的固体吸附剂，如氯化钙、过磷酸铝等，吸附乙醇中的水分，并脱水净化乙醇。
这种方法操作简单、成本低廉，但需要使用大量的吸附剂。
3. 分子筛干燥法：该方法利用具有吸附性能的分子筛去除乙醇中的水分。
分子筛是一种由多孔晶体结构组成的材料，具有特定的孔径，可以选择性地吸附分子。
乙醇中的水分会进入分子筛的孔道中并被固定，从而实现脱水效果。
4. 溶剂萃取法：该方法通过将含水乙醇与其他有亲水性的有机溶剂混合，使水分分配到有机相中，从而实现脱水效果。
常用的有机溶剂包括正丁醇、乙醚等。
通过控制萃取剂和乙醇的比例，可以调节无水乙醇的含水量。
需要注意的是，实验室制备无水乙醇过程中需要保持严格的无菌操作和高纯度的试剂。
此外，不同的制备方法对待处理的乙醇样品的要求和操作条件也有所不同，需要根据具体情况选择合适的方法。
总结来说，实验室制备无水乙醇的原理是通过不同的脱水方法去除乙醇中的水分，使乙醇的含水量达到极低水平。
这种无水乙醇在实验室中应用广泛，可以用于各种有机合成和实验操作中，为确保反应的纯度和效果起到关键作用。
聚醚多元醇脱水方法
聚醚多元醇脱水方法一、脱水方法的原理聚醚多元醇脱水方法是通过加热和脱水剂的作用将聚醚多元醇中的水分蒸发或吸附去除，从而得到低水分的聚醚多元醇产品。
聚醚多元醇是一种重要的化工原料，在聚氨酯、涂料、塑料、弹性体等领域有广泛应用。
由于聚醚多元醇对水分敏感，水分的存在会降低其性能和稳定性，因此需要进行脱水处理。
二、脱水方法的步骤1. 准备聚醚多元醇和脱水剂：选择适当的聚醚多元醇和脱水剂。
一般常用的脱水剂有碳酸钠、硅胶、分子筛等。
2. 混合聚醚多元醇和脱水剂：将聚醚多元醇和脱水剂按一定比例混合。
混合的目的是使脱水剂能够吸附或吸收聚醚多元醇中的水分。
3. 加热混合物：将混合物加热至一定温度，通常在80-120摄氏度之间。
加热的目的是促进水分蒸发或脱附，加快脱水过程。
4. 分离脱水剂：待混合物冷却后，通过过滤或离心等方法将脱水剂与聚醚多元醇分离。
脱水剂中吸附或吸收的水分也随之一起分离。
5. 检测水分含量：使用水分测定仪器检测脱水后的聚醚多元醇中水分的含量。
根据产品要求，选择合适的水分含量。
三、脱水方法的应用领域1. 聚氨酯制备：聚醚多元醇是聚氨酯的重要原料，通过脱水处理可以得到低水分的聚醚多元醇，提高聚氨酯的性能和稳定性。
2. 涂料和胶粘剂：聚醚多元醇在涂料和胶粘剂中的应用也需要低水分的产品，脱水处理可以提高产品的质量和使用性能。
3. 塑料和弹性体：聚醚多元醇也广泛应用于塑料和弹性体中，脱水处理可以减少产品中的气泡和缺陷，提高产品的力学性能和耐候性。
总结：聚醚多元醇脱水方法是一种常用的处理聚醚多元醇中水分的方法。
通过加热和脱水剂的作用，可以将聚醚多元醇中的水分去除，得到低水分的产品。
脱水方法的步骤包括混合、加热、分离和检测水分含量。
聚醚多元醇脱水方法在聚氨酯、涂料、塑料、弹性体等领域有广泛应用。
通过脱水处理，可以提高产品的质量和性能，满足不同领域的需求。
分子筛

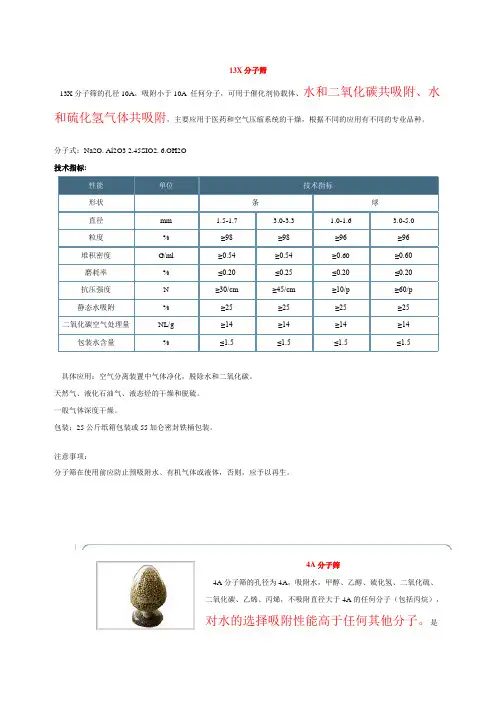

13X分子筛13X分子筛的孔径10A，吸附小于10A 任何分子，可用于催化剂协载体、水和二氧化碳共吸附、水和硫化氢气体共吸附，主要应用于医药和空气压缩系统的干燥，根据不同的应用有不同的专业品种。
分子式：Na2O. Al2O3 2.45SIO2. 6.OH2O技术指标:性能单位技术指标形状条球直径mm 1.5-1.7 3.0-3.3 1.0-1.6 3.0-5.0粒度% ≥98≥98≥96≥96堆积密度G/ml ≥0.54≥0.54≥0.60 ≥0.60磨耗率% ≤0.20≤0.25≤0.20≤0.20抗压强度N ≥30/cm≥45/cm≥10/p≥60/p静态水吸附% ≥25≥25≥25≥25二氧化碳空气处理量NL/g ≥14≥14≥14≥14包装水含量% ≤1.5≤1.5≤1.5≤1.5具体应用：空气分离装置中气体净化，脱除水和二氧化碳。
天然气、液化石油气、液态烃的干燥和脱硫。
一般气体深度干燥。
包装：25公斤纸箱包装或55加仑密封铁桶包装。
注意事项：分子筛在使用前应防止预吸附水、有机气体或液体，否则，应予以再生。
4A分子筛4A分子筛的孔径为4A，吸附水，甲醇、乙醇、硫化氢、二氧化硫、二氧化碳、乙烯、丙烯，不吸附直径大于4A的任何分子（包括丙烷），对水的选择吸附性能高于任何其他分子。
是工业上用量最大的分子筛品种之一。
分子式：Na2O·Al2O3·2.0SiO2·4.5H2O技术指标:性能单位技术指标形状条球直径mm 1.5-1.7 3.0-3.3 1.7-2.5 3.0-5.0粒度% ≥98≥98≥96≥96堆积密度G/ml ≥0.60≥0.60≥0.60≥0.60磨耗率% ≤0.20≤0.25≤0.20≤0.20 抗压强度N ≥30/cm≥45/cm≥60/p≥70/p 静态水吸附% ≥20.5≥20.5≥20.5≥20.5包装水含量% ≤1.5≤1.5≤1.5≤1.5具体应用：*空气、天然气、烷烃、制冷剂等气体和液体的深度干燥。

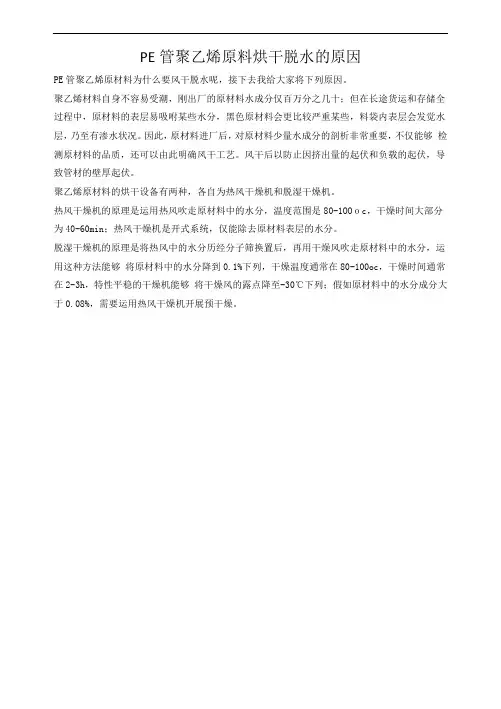

PE管聚乙烯原料烘干脱水的原因
PE管聚乙烯原料烘干脱水的原因
PE管聚乙烯原材料为什么要风干脱水呢，接下去我给大家将下列原因。
聚乙烯材料自身不容易受潮，刚出厂的原材料水成分仅百万分之几十；但在长途货运和存储全过程中，原材料的表层易吸咐某些水分，黑色原材料会更比较严重某些，料袋内表层会发觉水层，乃至有渗水状况。
因此，原材料进厂后，对原材料少量水成分的剖析非常重要，不仅能够检测原材料的品质，还可以由此明确风干工艺。
风干后以防止因挤出量的起伏和负载的起伏，导致管材的壁厚起伏。
聚乙烯原材料的烘干设备有两种，各自为热风干燥机和脱湿干燥机。
热风干燥机的原理是运用热风吹走原材料中的水分，温度范围是80-1OOｏc，干燥时间大部分为40-60min；热风干燥机是开式系统，仅能除去原材料表层的水分。
脱湿干燥机的原理是将热风中的水分历经分子筛换置后，再用干燥风吹走原材料中的水分，运用这种方法能够将原材料中的水分降到0.1%下列，干燥温度通常在80-100oc，干燥时间通常在2-3h，特性平稳的干燥机能够将干燥风的露点降至-30℃下列；假如原材料中的水分成分大于0.08%，需要运用热风干燥机开展预干燥。

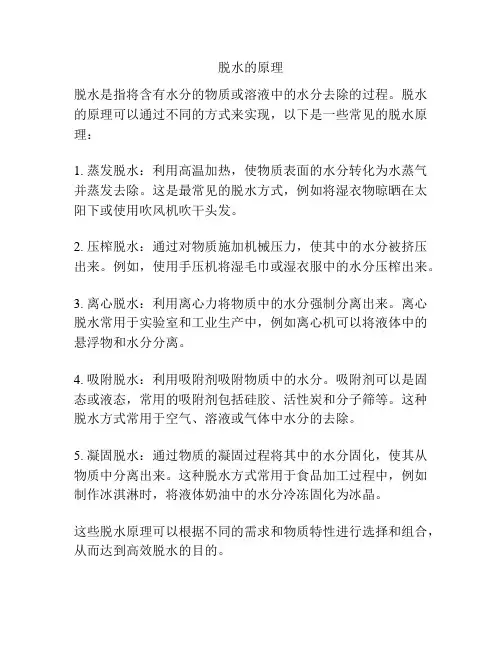

脱水的原理
脱水的原理
脱水是指将含有水分的物质或溶液中的水分去除的过程。
脱水的原理可以通过不同的方式来实现，以下是一些常见的脱水原理：
1. 蒸发脱水：利用高温加热，使物质表面的水分转化为水蒸气并蒸发去除。
这是最常见的脱水方式，例如将湿衣物晾晒在太阳下或使用吹风机吹干头发。
2. 压榨脱水：通过对物质施加机械压力，使其中的水分被挤压出来。
例如，使用手压机将湿毛巾或湿衣服中的水分压榨出来。
3. 离心脱水：利用离心力将物质中的水分强制分离出来。
离心脱水常用于实验室和工业生产中，例如离心机可以将液体中的悬浮物和水分分离。
4. 吸附脱水：利用吸附剂吸附物质中的水分。
吸附剂可以是固态或液态，常用的吸附剂包括硅胶、活性炭和分子筛等。
这种脱水方式常用于空气、溶液或气体中水分的去除。
5. 凝固脱水：通过物质的凝固过程将其中的水分固化，使其从物质中分离出来。
这种脱水方式常用于食品加工过程中，例如制作冰淇淋时，将液体奶油中的水分冷冻固化为冰晶。
这些脱水原理可以根据不同的需求和物质特性进行选择和组合，从而达到高效脱水的目的。

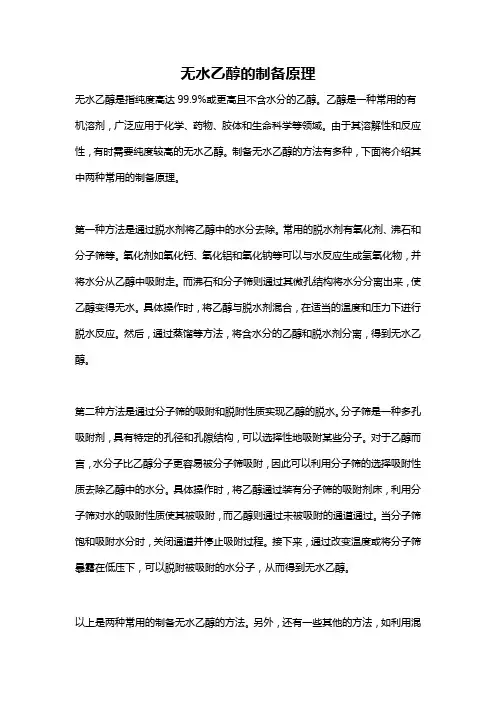

无水乙醇的制备原理
无水乙醇的制备原理无水乙醇是指纯度高达99.9%或更高且不含水分的乙醇。
乙醇是一种常用的有机溶剂，广泛应用于化学、药物、胶体和生命科学等领域。
由于其溶解性和反应性，有时需要纯度较高的无水乙醇。
制备无水乙醇的方法有多种，下面将介绍其中两种常用的制备原理。
第一种方法是通过脱水剂将乙醇中的水分去除。
常用的脱水剂有氧化剂、沸石和分子筛等。
氧化剂如氧化钙、氧化铝和氧化钠等可以与水反应生成氢氧化物，并将水分从乙醇中吸附走。
而沸石和分子筛则通过其微孔结构将水分分离出来，使乙醇变得无水。
具体操作时，将乙醇与脱水剂混合，在适当的温度和压力下进行脱水反应。
然后，通过蒸馏等方法，将含水分的乙醇和脱水剂分离，得到无水乙醇。
第二种方法是通过分子筛的吸附和脱附性质实现乙醇的脱水。
分子筛是一种多孔吸附剂，具有特定的孔径和孔隙结构，可以选择性地吸附某些分子。
对于乙醇而言，水分子比乙醇分子更容易被分子筛吸附，因此可以利用分子筛的选择吸附性质去除乙醇中的水分。
具体操作时，将乙醇通过装有分子筛的吸附剂床，利用分子筛对水的吸附性质使其被吸附，而乙醇则通过未被吸附的通道通过。
当分子筛饱和吸附水分时，关闭通道并停止吸附过程。
接下来，通过改变温度或将分子筛暴露在低压下，可以脱附被吸附的水分子，从而得到无水乙醇。
以上是两种常用的制备无水乙醇的方法。
另外，还有一些其他的方法，如利用混合酸酸化乙醇中的水分、在真空下蒸馏去除水分等。
每种方法都有其适用的情况和操作要求。
制备无水乙醇需要注意的一点是，由于乙醇对水的亲和性很强，在一些高纯度要求的应用中，如果不特别指明无水乙醇，则常规乙醇也足够满足使用要求。
因此，在选择制备方法时，需要根据具体的使用需求和成本效益进行合理选择。
实验三 乙醇脱水
实验三乙醇脱水实验三乙醇气相脱水制乙烯反应动力学（本实验学时：7×1）实验室小型管式炉加热固定床、流化床催化反应装置是有机化工、精细化工、石油化工等部门的主要设备，尤其在反应工程、催化工程及化工工艺专业中使用相当广泛。
本实验是在固定床和流化床反应器中，进行乙醇气相脱水制乙烯，测定反应动力学参数。
固定床反应器内填充有固定不动的固体催化剂，床外面用管式炉加热提供反应所需温度，反应物料以气相形式自上而下通过床层，在催化剂表面进行化学反应。
流化床反应器内装填有可以运动的催化剂层，是一种沸腾床反应器。
反应物料以气相形式自下而上通过催化剂层，当气速达到一定值后进入流化状态。
反应器内设有档板、过滤器、丝网和瓷环（气体分布器）等内部构件，反应器上段有扩大段。
反应器外有管式加热炉，以保证得到良好的流化状态和所需的温度条件。
反应动力学描述了化学反应速度与各种因素如浓度、温度、压力、催化剂等之间的定量关系。
动力学在反应过程开发和反应器设计过程中起着重要的作用。
它也是反应工程学科的重要组成部分。
在实验室中，乙醇脱水是制备纯净乙烯的最简单方法。
常用的催化剂有：浓硫酸液相反应，反应温度约170℃。
三氧化二铝气－固相反应，反应温度约360℃。
分子筛催化剂气－固相反应，反应温度约300℃。
其中，分子筛催化剂的突出优点是乙烯收率高，反应温度较低。
故选用分子筛作为本实验的催化剂。
一、实验目的1、巩固所学有关反应动力学方面的知识。
2、掌握获得反应动力学数据的手段和方法。
3、学会实验数据的处理方法，并能根据动力学方程求出相关的动力学参数值。
4、熟悉固定床和流化床反应器的特点及多功能催化反应装置的结构和使用方法，提高自身实验技能。
二、实验原理乙醇脱水属于平行反应。
既可以进行分子内脱水生成乙烯，又可以进行分子间脱水生成乙醚。
一般而言，较高的温度有利于生成乙烯，而较低的温度有利于生成乙醚。
因此，对于乙醇脱水这样一个复合反应，随着反应条件的变化，脱水过程的机理也会有所不同。
天然气脱水原理课程介绍
天然气脱水原理课程介绍
第1页
脱水必要性
天然气在加压、降温过程中,当到达其水露 点时,其中气相水就会以游离水形式析出, 假如又处于其水合物生成线以下区域时,天 然气中烃类组分还要和水生成水合物。所 以,CNG中含水量脱不到要求时,将带来以 下危害:
天然气脱水பைடு நூலகம்理课程介绍
第2页
1. 储存压力下减压温降时, 生成水合物, 堵塞管道、气瓶嘴、 充气嘴等, 使加气站在较低环境温度下不能实现正常加气, 汽车在严寒气候条件下无法开启和运行。
五． 分子筛再生温度较高，工业上普通取 分子筛再生温度为150 -300℃，若要经过 分子筛完全再生来提供--85~-100℃露点， 其再生温度为315-375℃。
六． 天然气脱水原理课程介绍 分子筛缺点为机械强度不高，抗水滴第25页
天然气脱水原理课程介绍
第26页
吸附剂平衡湿容量与相对湿度关系
天然气脱水原理课程介绍
天然气脱水原理课程介绍
第18页
3.吸附热 吸附热是吸附质与吸附剂接触时产生热效应。如上所述，吸 附过程为放热过程，解析过程为吸热过程，吸附热可比较准 确地表示吸附剂活性及吸附能力强弱。下表为惯用吸附剂对 水蒸气吸附热。
天然气脱水原理课程介绍
第19页
常见压力单位换算表
天然气脱水原理课程介绍
第20页
吸附分类
一．按吸附剂表面与吸附质分子间作用力不 二． 同将吸附分为: 三．物理吸附 四．化学吸附
天然气脱水原理课程介绍
第9页
物理吸附
物理吸附作用力为范德华力。因为分子间范德华 力作用，促使吸附质向吸附剂渗透。（化学吸附 是吸附质分子与吸附剂表面分子产生电子转移或 形成化合物）压缩天然气吸附干燥过程属物理吸 附，其特点以下:
天然气脱水工艺
• 固体吸附法：
利用某些固体物质表面孔隙可以吸附大量水分子 的特点来脱除天然气中的水分，可将水脱至0.1ppm 或露点达到-100℃。这些固体吸附剂被水饱和后， 易于再生。工业用吸附剂必须具备以下特点：供应 量大；有高的吸附能力和选择性；便于再生和重复 使用；良好的机械强度和化学稳定性；价格合理等 等。目前工业上常用的吸附剂有硅胶、活性氧化铝、 分子筛和活性炭四种，其中除活性炭外，都可以应 用于天然气脱水。
• 气体行业常用的分子筛型号;
分子筛是一种硅铝酸盐 • A型:钾A(3A),钠A(4A),钙A(5A),
• X型:钙X(10X),钠X(13X)
• Y型:,钠Y,钙Y
• 3A型分子筛 的分子式： 0.4K2O 0.6Na2O Al2O3 2.OSiO2 4.5H2O
4A型分子筛 的分子式：Na2O·Al2O3·2.0SiO2·4.5H2O
干气
膜法装置
产品气
原料气
气
液
分
离
器
废气 排污
加
核心
热
单元
器
膜 组 块
膜 组 块
真空泵
水合物抑制剂
防止含有饱和水的天然气 随温度的降低而形成固态 水合物，在天然气预冷前 须注入水合物抑制剂
甲醇、乙二醇
与水蒸气结合形成 低冰点的溶液，降 低天然气的露点
• 该工艺的最大缺点是当原料气中二氧化碳 分压大于0.021MPa时，(湿气)设备需采用 腐蚀控制，或采用抗腐蚀材料。同时，由 于乙二醇粘度较大，特别在有凝析油存在 时，操作温度过低给乙二醇溶液与凝析油 分离带来困难，增加了在凝析油中的溶解 损失和携带损失。
• 分子筛脱水
五、 不产生水解析：分子筛吸水后在常温下不会将被吸的 水释放出来 。 六、 再生：分子筛再生相对简单，给分子筛鼓300℃以上 的氮气（非易燃物 料可直接鼓入空气），再生后分子筛 可再次使用。 七、 使用寿命长：分子筛一般能够再生使用3-5年。 八、分子筛脱水装置是天然气集输过程中对天然气进行深 度干燥、脱烃、脱 水的理想设备，脱水后的天然气含量 ≤1ppm，主要是利用分子筛作为脱水剂。脱水采用两塔或 三塔流程，采用两塔流程时，一塔吸附脱水，一塔再生、 冷却：采用三塔流程时，一塔吸附，一塔再生，另一塔冷 却；连续自动操作。该设备具有操作、维护费用低、安全 可靠等优点，
第四节分子筛简介ppt课件
20世纪90年代 Estermann和徐如人分别报道了两种新的具有二十元 环的超大孔Cloverite和JDF-20分子筛
1992年 Kresge用表面活性剂合成了一系列全新的MCM介孔分子筛
4
Chapter 3 篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
AlPO4-8 VPI-5 三叶沸石
JDF-20
代号 LTA CHA ERI MTT
FER MFI MEL MTW LTL MOR OFF FAU AET VFI CLO
孔道体系 8-8-8 8-8-8 8-8 10 10 10-8 10-10 10-10 12 12 12-8 12-8-8 12-12-12 14 18 20-20-20 20-10-8
14
§3-4 分子筛 化学
Chapter 3 篮球比赛是根据运动队在规定的比赛时间里得分多少来决定胜负的，因此，篮球比赛的计时计分系统是一种得分类型的系统
p区元素化学
§3-4 分子筛 化学
（3）笼——主要结构单元
各种环通过氧桥相互连接成三维空间的多面体叫晶 穴或孔穴，也有称为空腔，通常以笼(cage)来称呼。由笼 再进一步排列即成各种沸石的骨架结构。
p区元素化学
§3-4 分子筛 化学
• 按硅铝比分为A型、X型、Y型等分子筛
通式为：MO·Al2O3·xSiO2·yH2O 其中M代表K、Na、Ca等
习惯上：
SiO2/Al2O3摩尔比：2.2~3.0 叫X型分子筛； SiO2/Al2O3摩尔比：>3.0叫Y型分子筛； A型分子筛的硅铝比接近1：1。
