工程制图习题集标准答案
1-1标注下列尺寸（尺寸数值由图中量取整数）1.补全尺寸数字和箭头。
2.标注直径和半径尺寸。
3.标注下列小间距尺寸。
1.参照所示图形，用1 : 4在指定位置处画出图形，并标注尺寸。
r12002.参照所示图形，用1 ： 1在指定位置处画出图形，并标注尺寸。
5 103.参照所示图形，用1：2在指定位置处画出图形，并标注尺寸。
104"36 365.在下面图形上用1 ： 1度量后标注尺寸（取整数）1402,已知点碓雨之上20,点雎V®之前15,点碓V®上，点碓卜面上，点E&投影 轴上，补全诸点的两面投影。
第二章投影法基础2-1点的投影。
3.已知点睦点而勺左方15,前方10,上方5,又知点有点晌高，且其坐标X=Y=Z 请作出点Effl 点C 勺投影。
4.判断下列各对重影点的相对位置，并填空。
(1)点疽点成勺正企 m224.根据轴测图，在三视图中标出线段A 前CD 勺三投影(点的三投影用小写字母标出) 并填写它们的名称和对各投影面的相对位置。
1.判断下列直线对投影面的相对位置，并填写名称。
A 堰正平线；EF 是 侧裁;正裁;C 羌侧垂线；K 曜2.按已知条件画出下列直线的三投影 (1)画水平线AE 距雨20mm^\® 成30°角，实长25mm(2)画侧平线EF,距嫡20mm 与V® 成30°夹角，实长25mm30'3.分别在图(a).(b).(c) 中，由点A 乍直线AE^CD 目交,交点印巨离\®25mmZ W Z 。
CD: V, // H,A 渥正平线；C 曜 侧垂线。
2.已知线段A助正平线£为该线段上的一点，根据给出的投影，画出线段A前点C勺水平投影和侧面投影。
4.已知直线AES勺正面投影及其实长为L,求其水平投影及直线与雨、V面的夹角a、3.用直角三角形法求直线AE#勺实长及其对雨和V面的倾角（3。
工程制图习题集答案 第三章
返回

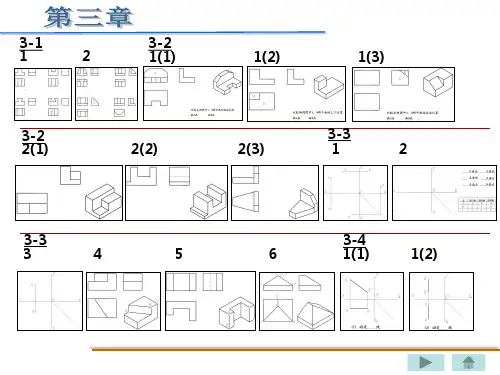

3-2 参照立体图完成三视图（补视图中漏线或补画视图），并完成相应填空。
2.参照立体图，补画立体的俯视图。 （2）
答案 动画
立体 返回
3-2 参照立体图完成三视图（补视图中漏线或补画视图），并完成相应填空。
2.参照立体图，补画立体的俯视图。 （2）
返回
返回
3-5 直线的投影（二）
1.在直线AB上取一点K，使AK：KB＝2：1。
答案 动画
立体 返回
3-5 直线的投影（二）
1.在直线AB上取一点K，使AK：KB＝2：1。
返回
3-5 直线的投影（二）
2.判断两直线AB、CD的相对位置，完成填空。
1)AB、CD
2)AB、CD
3)AB、CD
4)AB、CD
答案 动画
立体 返回
3-1选择题
2.根据三视图找出相应的立体图，并在括号内填写相同的编号。
返回
3-2 参照立体图完成三视图（补视图中漏线或补画视图），并完成相应填空。
1.在立体图上标出题中所示平面的字母，并补画三视图中所缺图线，完成填空。 （1）
比较主视图中A、B两平面的前后位置 面A在 ， 面B在 。
3-1 1
2
3-2 1(1)
1(2)
1(3)
3-2 2(1)
2(2)
2(3)
3-3 1
2
3-3 3
4
5
6
3-4 1(1)
1(2)
3-4 1(3)
1(4)
1(5)
2
3
3-4 4
3-5 1
2
3
4
3-5 5
6
工程制图习题集答案

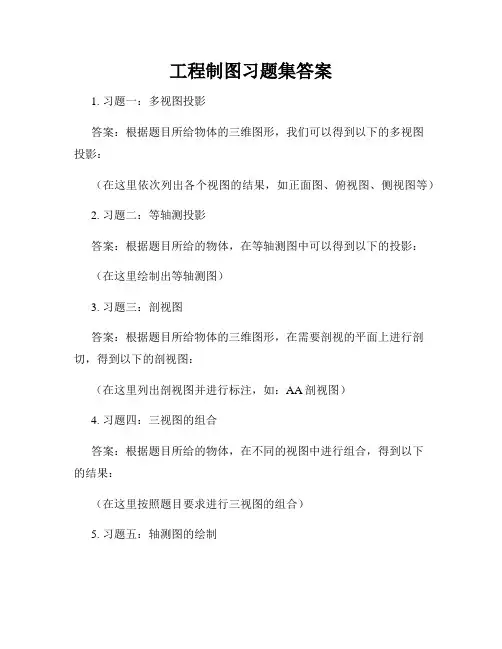

工程制图习题集答案1. 习题一：多视图投影答案：根据题目所给物体的三维图形，我们可以得到以下的多视图投影：（在这里依次列出各个视图的结果，如正面图、俯视图、侧视图等）2. 习题二：等轴测投影答案：根据题目所给的物体，在等轴测图中可以得到以下的投影：（在这里绘制出等轴测图）3. 习题三：剖视图答案：根据题目所给物体的三维图形，在需要剖视的平面上进行剖切，得到以下的剖视图：（在这里列出剖视图并进行标注，如：AA剖视图）4. 习题四：三视图的组合答案：根据题目所给的物体，在不同的视图中进行组合，得到以下的结果：（在这里按照题目要求进行三视图的组合）5. 习题五：轴测图的绘制答案：根据题目所给物体的三维图形，我们可以进行轴测图的绘制，得到以下的结果：（在这里绘制出轴测图，并进行标注）6. 习题六：工程标准图样答案：根据题目要求，我们可以得到符合工程标准的图样，保证规范和准确性。
7. 习题七：曲线的绘制答案：根据题目所给的曲线方程或曲线示意图，我们可以进行曲线的绘制，得到以下的结果：（在这里绘制出曲线，并进行标注）8. 习题八：工程制图常用符号答案：根据工程制图的标准，我们可以得到以下常用符号的使用方法和示意图：（在这里列出常用符号及其说明）9. 习题九：投影法选择答案：根据题目所给的物体形状、要求和制图对象，我们可以选择合适的投影方法，确保制图的准确性和清晰度。
10. 习题十：图纸阅读与分析答案：根据题目所给的图纸，我们可以进行图纸的阅读与分析，理解图纸中所包含的信息，并根据要求回答相关问题。
以上为《工程制图习题集答案》的内容，通过对各种不同类型的习题进行了详细的解答和示范。
希望通过这个习题集，能够帮助读者更好地理解和掌握工程制图的基本方法和技巧。
工程制图习题集与答案
第1章制图的基本知识和技能
第1章制图的基本知识和技能
的比例画下面的图形。
（2）1:8锥度
第1章制图的基本知识和技能
第2章投影基础
AB是___水平__线 CD是__正平__线 EF是__侧垂___线 GH是_一般位置_线
第2章投影基础
第2章投影基础
垂直垂直
不垂直不垂直
__ _第2章投影基础
第2章投影基础
第2章投影基础
求圆锥的截交线，完成其水平投影和侧面投影。
2-45根据已知，补画第三视图。
第4章组合体
第4章组合体
第4章组合体
根据立体图，完成物体的三视图。
组合体
根据两视图，补画第三视图。
第4章组合体。
工程制图(第三版)习题集答案
1-2.1、在指定的位置按图样补画各种图线
1-3.1、作正多边形
（正六边形）
（正五边形）
1-3.2、作椭圆，长轴50mm，短轴30mm。
1-3.3、按给定的尺寸，作出已知的斜度和锥度
1-3.3、按给定的尺寸，作出已知的斜度和锥度
1-4.4、平面图形尺寸标注（直接从图量取，取整数）。
1-2.1、在指定的位置按图样补画各案
1-3.2、作椭圆，长轴50mm，短轴30mm。
答案
1-3.3、按给定的尺寸，作出已知的斜度和锥度
答案
1-3.3、按给定的尺寸，作出已知的斜度和锥度
答案
1-3.4、平面图形尺寸标注（直接从图量取，取整数）。
答案
1-2.1、在指定的位置按图样补画各种图线
制图基本知识与技能制图基本知识与技能12总目录总目录13121134131132133梯子横档间距以30厘米为宜使用时上端要扎牢下端应采取防滑措施
第１章 制图基本知识与技能
1-2 1-3 1-2.1 1-3.1 1-3.2 1-3.3 1-3.4
总目录
1-2.1、在指定的位置按图样补画各种图线
答案
推荐-工程图学课程实验答案 精品
工程图学2课程（供同学们参考）实验一五、思考题及参考答案1、怎样快速执行上一个命令？答：直接按回车键或空格键，或单击右键并从快捷菜单中选择[重复]。
2、如何取消正在执行的命令？答：要取消正在执行的命令，可以按“Esc”键。
3、如果用户想了解命令执行的详细过程，应怎么办？答：要想了解命令执行的详细过程直接按“F2”，即可弹出文本窗口。
4、如何快速绘制水平及竖直线？答：打开正交模式。
5、怎样快速地在图层间进行切换？答：方法一：打开【对象特性】工具栏上的【图层控制】下拉列表，选择欲设置成当前层的图层，关闭列表，被选图层成为当前层。
方法二：先选中目标图层中的某一对象，然后点击对象特性工具栏上的“将对象的图层置为当前”的图标。
实验二二维基本作图五、思考题及参考答案1、用直线命令绘制的矩形与用多线段绘制的矩形有无区别？答：直线命令绘制的矩形是4个图元，用多线段绘制的矩形是1个图元。
2、过直线B上的C点绘制直线A，如图2-6所示，应使用何种捕捉方式？图2-6绘制直线答：使用对象捕捉中的延伸（EXT）捕捉（端点捕捉、对象追踪可以关闭）。
3、如何绘制图2-7中与直线相切的圆？图2-7 绘制与直线相切的圆答：两种方法：1)用菜单：[绘图][圆][相切、相切、相切]，再分别点取三条直线即可（不需要对象捕捉）；2)用工具栏或circle命令：在“指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]”提示下选“3P”，再结合对象捕捉中的切点捕捉来画圆。
实验三二维图形编辑五、思考题及参考答案1、过一点画一已知直线的平行线，有多种方法，试列举出其中三种方法。
答：常见的方法有：①偏移：利用OFFSET命令的“通过(T)”选项来绘制；②复制（copy命令）；③过已知点用LINE命令画线，线的方向由平行捕捉（PAR）确定；④夹点编辑中的带复制的移动；⑤XLINE命令的“偏移(O)”选项允许用户输入一个平移距离绘制平行线，或指定直线通过的点来创建平行线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程制图
实验指导书
盐城工学院机械工程学院
答
案
实验项目与学时分配
注：实验总学时为8学时
序号 实 验 项 目 学时分配
1 实验一 AutoCAD 入门 2
2 实验二 二维基本作图 2
3 实验三 二维图形编辑 2
4 实验四 文本输入与尺寸标注 2
工程制图C实验备课笔记
1
实验一 AutoCAD 入门
一、实验目的和要求
1、了解AutoCAD 2004的安装方法；掌握其启动、关闭和帮助的使用方法；
2、熟悉AutoCAD 2004主界面的组成，掌握下拉菜单、工具栏的使用方法；
3、熟悉图形文件的新建、打开、保存的方法；
4、掌握绘图环境设置的方法(绘图界限、绘图单位、绘图状态和图层设置)；
5、熟练掌握利用坐标和距离进行精确绘图的方法；
6、掌握点、直线、矩形、圆和圆弧的绘制方法。
二、实验硬件及软件
硬件：PIII以上微机、绘图机或打印机。
软件：AutoCAD 2004中文版。
三、实验内容与方法
1、基本操作练习：AutoCAD的启动、关闭，图形文件的新建、打开、保存，菜单和
工具条的打开、关闭及使用，帮助文件的使用。
2、点、直线、矩形的绘制练习，圆的6种绘制方法和圆弧的11种绘图方式练习。
3、练习捕捉、栅格、正交、极轴等命令的使用及其设置方法。
4、按下表要求创建图层。
图层名 颜色索引号 线型 线宽
01粗实线 7（白色）
Continuous 0.5mm
02细实线 2（黄色） Continuous 缺省
03中心线 1（红色） Center 缺省
工程制图C实验备课笔记
2
04虚线层 6（洋红） Dashed 缺省
05标注层 4（青色） Continuous 缺省
06符号层 3（绿色） Continuous 缺省
07剖面线 5（蓝色） Continuous 缺省
08假想线 8（灰色） Phantom 缺省
5、完成规定的作图练习。
四、实验数据与结果
1、用三种不同坐标输入方式绘制的图形，文件名 “XXX_YYY_ZZZ_ 11.dwg”。
图1-1 练习题11
2、直接用距离输入方式绘制的图形，文件名 “XXX_YYY_ZZZ_ 12.dwg”。
图1-2 练习题12
3、综合练习绘制的图形，文件名分别为“XXX_YYY_ZZZ_ 13.dwg”和
“XXX_YYY_ZZZ_ 14.dwg”。
工程制图C实验备课笔记
3
图1-3 练习题13 图1-4 练习题14
五、思考题及参考答案
1、怎样快速执行上一个命令？
答：直接按回车键或空格键，或单击右键并从快捷菜单中选择[重复]。
2、如何取消正在执行的命令？
答：要取消正在执行的命令，可以按“Esc”键。
3、如果用户想了解命令执行的详细过程，应怎么办？
答：要想了解命令执行的详细过程直接按“F2”，即可弹出文本窗口。
4、如何快速绘制水平及竖直线？
答：打开正交模式。
5、怎样快速地在图层间进行切换？
答：
工程制图C实验备课笔记
4
方法一：打开【对象特性】工具栏上的【图层控制】下拉列表，选择欲设置成当前层
的图层，关闭列表，被选图层成为当前层。
方法二：先选中目标图层中的某一对象，然后点击对象特性工具栏上的“将对象的图层
置为当前”的图标。
工程制图C实验备课笔记
5
实验二 二维基本作图
一、实验目的和要求
1、掌握射线、等分、多段线、多边形、椭圆、椭圆弧、样条曲线等作图方法；
2、掌握图案填充的方法；
3、熟练掌握利用对象捕捉和自动追踪（对象捕捉追踪和极轴追踪）功能进行精确绘图
的方法。
二、实验硬件及软件
硬件：PIII以上微机、绘图机或打印机。
软件：AutoCAD 2004中文版
三、实验内容与方法
1、射线、等分、多段线、多边形、椭圆、椭圆弧、样条曲线等的作图练习。
2、各种对象捕捉方法（端点捕捉、中点捕捉、交点捕捉、垂足捕捉、圆心捕捉、象限
点捕捉、切点捕捉、临时点捕捉、FROM捕捉、平行捕捉、延长捕捉及NON捕捉）练习。
3、完成规定的作图练习。
四、实验数据与结果
1、对象捕捉(Object Snap)练习实验结果，文件名“XXX_YYY_ZZZ_21.dwg”。
工程制图C实验备课笔记
6
图3-4 常用对象捕捉方式实例
(a)
(b)
1
2
3
4
6
5
7
图2-1 练习题21
2、基本作图练习实验结果，文件名“XXX_YYY_ZZZ_22.dwg”。
图2-2 练习题22
3、图案填充练习实验结果，文件名“XXX_YYY_ZZZ_23.dwg”。
图2-3 练习题23
4、综合练习实验结果，文件名分别为“XXX_YYY_ZZZ_24.dwg”和
工程制图C实验备课笔记
7
“XXX_YYY_ZZZ_25.dwg”。
图2-4 练习题24 图2-5 练习题25
五、思考题及参考答案
1、用直线命令绘制的矩形与用多线段绘制的矩形有无区别？
答：直线命令绘制的矩形是4个图元，用多线段绘制的矩形是1个图元。
2、过直线B上的C点绘制直线A，如图2-6所示，应使用何种捕捉方式？
图2-6绘制直线
答：使用对象捕捉中的延伸（EXT）捕捉（端点捕捉、对象追踪可以关闭）。
3、如何绘制图2-7中与直线相切的圆？
工程制图C实验备课笔记
8
图2-7 绘制与直线相切的圆
答：两种方法：
1) 用菜单：[绘图][圆][相切、相切、相切]，再分别点取三条直线即可（不需要对象
捕捉）；
2) 用工具栏或circle命令：在“指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半
径(T)]”提示下选“3P”，再结合对象捕捉中的切点捕捉来画圆。
工程制图C实验备课笔记
9
实验三 二维图形编辑
一、实验目的和要求
1、掌握常用图形编辑命令（擦除、撤消与恢复、复制、镜像、偏移、阵列、移动和旋
转、比例、拉伸、延长、延伸、修剪与打断、倒角和倒圆角、炸开对象等）的使用；
2、掌握利用夹点进行图形编辑的方法。
二、实验硬件及软件
硬件：PIII以上微机、绘图机或打印机。
软件：AutoCAD 2004中文版
三、实验内容与方法
1、常用绘图编辑命令（擦除、撤消与恢复、复制、镜像、偏移、阵列、移动和旋转、
比例、拉伸、延长、延伸、修剪与打断、倒角和倒圆角、炸开对象等）的使用练习。
2、完成规定图形的绘制。
四、实验数据与结果
1、用复制、镜像、偏移等命令绘制的图形，文件名“XXX_YYY_ZZZ__31.dwg”。
工程制图C实验备课笔记
10
图3-1 练习题31
2、用阵列命令绘制的图形，文件名“XXX_YYY_ZZZ__32.dwg”。
图3-2 练习题32
3、用拉伸命令绘制的图形，文件名“XXX_YYY_ZZZ__33.dwg”。
工程制图C实验备课笔记
11
图3-3 练习题33
4、圆角与倒角练习结果，文件名“XXX_YYY_ZZZ__34.dwg”。
图3-4 练习题34
5、利用夹点编辑模式（旋转）完成的图形，文件名“XXX_YYY_ZZZ__35.dwg”。
原 图 样 图
工程制图C实验备课笔记
12
图3-5 练习题35
五、思考题及参考答案
1、过一点画一已知直线的平行线，有多种方法，试列举出其中三种方法。
答：常见的方法有：
①偏移：利用OFFSET命令的“通过(T)”选项来绘制；
②复制（copy命令）；
③过已知点用LINE命令画线，线的方向由平行捕捉（PAR）确定；
④夹点编辑中的带复制的移动；
⑤XLINE命令的“偏移(O)”选项允许用户输入一个平移距离绘制平行线，或指定直线通
过的点来创建平行线。
2、如果要将图形对象从当前位置旋转到与另一位置对齐，应如何操作？
答：利用ROTATE命令，操作方法是：
首先指定基点，然后指定旋转角度或[参照(R)]；
若选择[参照(R)]选项，则需指定对象当前位置为旋转的起始位置，即参照角，然后拾
取一个点以指定原对象要旋转到的位置，或是输入新角度值来指明要旋转到的方位。
