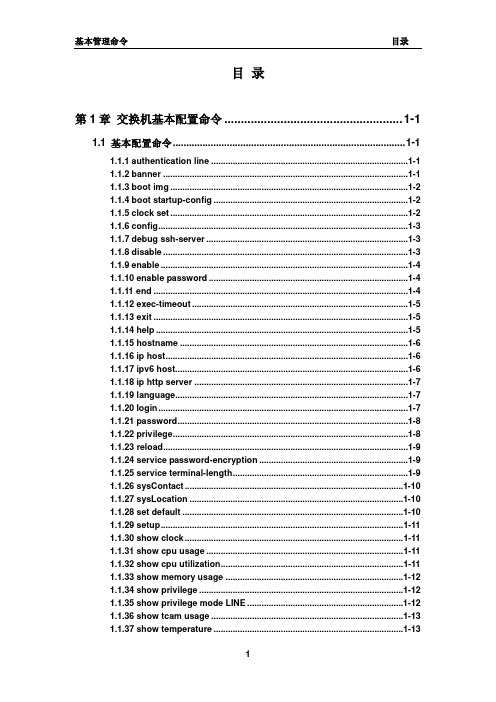

神州数码交换机基本管理命令.word目录第1章交换机基本配置命令 ...................................................... 1-11.1 基本配置命令 ................................................................................... 1-11.1.1 authentication line login ......................................................................... 1-11.1.2banner ...................................................................................................... 1-11.1.3 boot img ................................................................................................... 1-11.1.4 boot startup-config ................................................................................. 1-21.1.5 clock set ................................................................................................... 1-21.1.6config ........................................................................................................ 1-21.1.7 debug ssh-server .................................................................................... 1-21.1.8disable ...................................................................................................... 1-21.1.9enable ....................................................................................................... 1-31.1.10 enable password ................................................................................... 1-31.1.11end .......................................................................................................... 1-31.1.12 exec-timeout .......................................................................................... 1-3exit .......................................................................................................... 1-41.1.14help ......................................................................................................... 1-41.1.15hostname ............................................................................................... 1-41.1.16 ip host ..................................................................................................... 1-41.1.17 ipv6 host................................................................................................. 1-51.1.18 ip http server ......................................................................................... 1-51.1.19 language................................................................................................. 1-51.1.20login ........................................................................................................ 1-51.1.21password ................................................................................................ 1-51.1.22reload ...................................................................................................... 1-61.1.23 service password-encryption .............................................................. 1-61.1.24 service terminal-length ......................................................................... 1-61.1.25sysContact ............................................................................................. 1-61.1.26sysLocation ........................................................................................... 1-61.1.27 set default .............................................................................................. 1-7setup ....................................................................................................... 1-71.1.29 show clock ............................................................................................. 1-71.1.30 show cpu usage .................................................................................... 1-71.1.31 show memory usage ............................................................................ 1-71.1.32 show privilege ....................................................................................... 1-81.1.33 show temperature ................................................................................. 1-81.1.34 show tech-support ................................................................................ 1-81.1.35 show version ......................................................................................... 1-81.1.36username ............................................................................................... 1-81.1.37 web language ........................................................................................ 1-91.1.38write ........................................................................................................ 1-9 1.2 远程管理 .......................................................................................... 1-91.2.1 authentication ip access-class .............................................................. 1-91.2.2 authentication ipv6 access-class ........................................................1-101.2.3 authentication line login .......................................................................1-101.2.4 authenticationsecurityip .....................................................................1-101.2.5 authentication securityipv6 ................................................................. 1-111.2.6authorization .......................................................................................... 1-111.2.7 terminal length ...................................................................................... 1-111.2.8 terminal monitor .................................................................................... 1-111.2.9telnet .......................................................................................................1-121.2.10 telnet-server enable ............................................................................1-121.2.11 telnet-server max-connection ............................................................1-121.2.12 ssh-server authentication-retries ......................................................1-131.2.13 ssh-server enable................................................................................1-131.2.14 ssh-server host-key create rsa ..........................................................1-131.2.15 ssh-server max-connection ...............................................................1-131.2.16 ssh-server timeout ..............................................................................1-131.2.17 show ssh-server ..................................................................................1-141.2.18 show telnet login .................................................................................1-141.2.19who .......................................................................................................1-14 1.3 配置交换机的IP地址..................................................................... 1-141.3.1 interface vlan .........................................................................................1-141.3.2 interface ethernet0 ...............................................................................1-151.3.3 ip address ..............................................................................................1-151.3.4 ipv6 address ..........................................................................................1-151.3.5 ip bootp-client enable ...........................................................................1-151.3.6 ip dhcp-client enable ............................................................................1-16 1.4 SNMP命令 ..................................................................................... 1-161.4.1 debug snmp mib ...................................................................................1-161.4.2 debug snmp kernel ...............................................................................1-161.4.3 rmon enable ...........................................................................................1-161.4.4 show private-mib oid ............................................................................1-161.4.5 show snmp.............................................................................................1-171.4.6 show snmp engineid ............................................................................1-171.4.7 show snmp group .................................................................................1-181.4.8 show snmpmib .....................................................................................1-181.4.9 show snmp status .................................................................................1-181.4.10 show snmp user ..................................................................................1-181.4.11 show snmp view ..................................................................................1-191.4.12 snmp-server community ....................................................................1-191.4.13 snmp-server enable ............................................................................1-201.4.14 snmp-server enable traps ..................................................................1-201.4.15 snmp-server engineid .........................................................................1-201.4.16 snmp-server group .............................................................................1-201.4.17 snmp-server host ................................................................................1-211.4.18 snmp-server securityip ......................................................................1-221.4.19 snmp-server securityip ......................................................................1-221.4.20 snmp-server trap-source ....................................................................1-221.4.21 snmp-server user ................................................................................1-221.4.22 snmp-server view ................................................................................1-231.5 交换机升级命令.............................................................................. 1-231.5.1 copy （FTP）..........................................................................................1-231.5.2 copy （TFTP）........................................................................................1-241.5.3 ftp-dir ......................................................................................................1-251.5.4 ftp-server enable ...................................................................................1-251.5.5 ftp-server timeout ..................................................................................1-261.5.6 ip ftp ........................................................................................................1-261.5.7 show ftp ..................................................................................................1-261.5.8 show tftp .................................................................................................1-261.5.9 tftp-server enable ..................................................................................1-261.5.10 tftp-server retransmission-number ...................................................1-271.5.11 tftp-server transmission-timeout .......................................................1-27第2章文件系统操作命令.......................................................... 2-12.1 cd ..................................................................................................... 2-12.2 copy ................................................................................................. 2-12.3 delete ............................................................................................... 2-12.4 dir ..................................................................................................... 2-22.5 format .............................................................................................. 2-22.6 mkdir ................................................................................................ 2-22.7 mount ............................................................................................... 2-22.8 pwd .................................................................................................. 2-22.9 rename ............................................................................................. 2-22.10 rmdir .............................................................................................. 2-32.11 unmount ........................................................................................ 2-3第3章集群配置命令................................................................. 3-13.1 clear cluster nodes ......................................................................... 3-13.2 cluster auto-add .............................................................................. 3-13.3 cluster commander ......................................................................... 3-1 3.4 cluster ip-pool ................................................................................. 3-1 3.5 cluster keepalive interval ............................................................... 3-2 3.6 cluster keepalive loss-count .......................................................... 3-2 3.7 cluster member ............................................................................... 3-2 3.8 cluster member auto-to-user ......................................................... 3-3 3.9 cluster reset member ..................................................................... 3-3 3.10 cluster run ..................................................................................... 3-3 3.11 cluster update member ................................................................. 3-4 3.12debug cluster ................................................................................ 3-4 3.13 debug cluster packets .................................................................. 3-5 3.14 show cluster .................................................................................. 3-5 3.15 show cluster members ................................................................. 3-5 3.16 show cluster candidates .............................................................. 3-6 3.17 show cluster topology .................................................................. 3-7 3.18 rcommand commander ................................................................ 3-8 3.19 rcommand member ...................................................................... 3-8第1章交换机基本配置命令1.1 基本配置命令1.1.1 authentication line login命令：authentication line {console | vty | web} login {local | radius| tacacs} no authentication line {console | vty | web} login 功能：配置VTY（即指Telnet和ssh登录方式）、Web和Console方式对登录用户的验证方式和验证选择优先级；该命令的no 命令恢复缺省验证方式。

交换机基本管理操作

神州数码DCS-3426使用手册交换机命令

3 交换机的管理............................................................ 12
3.1
带外管理.................................................................................................................12
2.5.3 连接 1000BASE-T 端口.................................................................................11
2.6
交换机加电............................................................................................................. 11
4.5.5 TFTP 下载 ......................................................................................................27
4.5.6 配置文件.........................................................................................................28
4.4.1 系统信息.........................................................................................................16

神州数码3950交换机基本管理命令

目录第1章交换机基本配置命令 ...................................................... 1-11.1 基本配置命令...................................................................................... 1-11.1.1 authentication line ..................................................................................1-11.1.2 banner ......................................................................................................1-11.1.3 boot img ...................................................................................................1-21.1.4 boot startup-config .................................................................................1-21.1.5 clock set...................................................................................................1-21.1.6 config........................................................................................................1-31.1.7 debug ssh-server ....................................................................................1-31.1.8 disable......................................................................................................1-31.1.9 enable.......................................................................................................1-41.1.10 enable password...................................................................................1-41.1.11 end ..........................................................................................................1-41.1.12 exec-timeout..........................................................................................1-51.1.13 exit ..........................................................................................................1-51.1.14 help.........................................................................................................1-51.1.15 hostname ...............................................................................................1-61.1.16 ip host.....................................................................................................1-61.1.17 ipv6 host.................................................................................................1-61.1.18 ip http server .........................................................................................1-71.1.19 language.................................................................................................1-71.1.20 login........................................................................................................1-71.1.21 password................................................................................................1-81.1.22 privilege..................................................................................................1-81.1.23 reload......................................................................................................1-91.1.24 service password-encryption ..............................................................1-91.1.25 service terminal-length.........................................................................1-91.1.26 sysContact...........................................................................................1-101.1.27 sysLocation .........................................................................................1-101.1.28 set default ............................................................................................1-101.1.29 setup..................................................................................................... 1-111.1.30 show clock........................................................................................... 1-111.1.31 show cpu usage .................................................................................. 1-111.1.32 show cpu utilization............................................................................ 1-111.1.33 show memory usage ..........................................................................1-121.1.34 show privilege .....................................................................................1-121.1.35 show privilege mode LINE .................................................................1-121.1.36 show tcam usage ................................................................................1-131.1.37 show temperature ...............................................................................1-131.1.39 show version .......................................................................................1-131.1.40 username .............................................................................................1-131.1.41 web language ......................................................................................1-141.1.42 write......................................................................................................1-141.1.43 write running-config ...........................................................................1-15 1.2 远程管理 ........................................................................................... 1-151.2.1 accounting command...........................................................................1-151.2.2 accounting exec....................................................................................1-161.2.3 authentication enable...........................................................................1-161.2.4 authentication ip access-class............................................................1-171.2.5 authentication ipv6 access-class........................................................1-171.2.6 authentication line login.......................................................................1-171.2.7 authentication securityip .....................................................................1-181.2.8 authentication securityipv6 .................................................................1-181.2.9 authorization..........................................................................................1-191.2.10 crypto key clear rsa ............................................................................1-191.2.11 terminal length.....................................................................................1-201.2.12 terminal monitor..................................................................................1-201.2.13 telnet.....................................................................................................1-201.2.14 telnet-server enable............................................................................1-211.2.15 telnet-server max-connection............................................................1-211.2.16 ssh-server authentication-retries......................................................1-221.2.17 ssh-server enable................................................................................1-221.2.18 ssh-server host-key create rsa..........................................................1-221.2.19 ssh-server max-connection ...............................................................1-231.2.20 ssh-server timeout..............................................................................1-231.2.21 show crypto key..................................................................................1-231.2.22 show ssh-server..................................................................................1-231.2.23 show telnet login.................................................................................1-241.2.24 who .......................................................................................................1-24 1.3 配置交换机的IP地址......................................................................... 1-241.3.1 interface vlan.........................................................................................1-241.3.2 interface ethernet 0...............................................................................1-251.3.3 ip address ..............................................................................................1-251.3.4 ipv6 address ..........................................................................................1-251.3.5 ip bootp-client enable...........................................................................1-261.3.6 ip dhcp-client enable ............................................................................1-26 1.4 SNMP命令......................................................................................... 1-271.4.1 debug snmp mib ...................................................................................1-271.4.2 debug snmp kernel ...............................................................................1-271.4.3 rmon enable...........................................................................................1-271.4.5 show snmp.............................................................................................1-281.4.6 show snmp engineid.............................................................................1-291.4.7 show snmp group .................................................................................1-291.4.8 show snmp mib.....................................................................................1-291.4.9 show snmp status.................................................................................1-301.4.10 show snmp user..................................................................................1-301.4.11 show snmp view..................................................................................1-301.4.12 snmp-server community ....................................................................1-311.4.13 snmp-server enable............................................................................1-321.4.14 snmp-server enable traps ..................................................................1-321.4.15 snmp-server engineid.........................................................................1-321.4.16 snmp-server group .............................................................................1-321.4.17 snmp-server host................................................................................1-331.4.18 snmp-server securityip ......................................................................1-341.4.19 snmp-server securityip ......................................................................1-341.4.20 snmp-server trap-source....................................................................1-351.4.21 snmp-server user................................................................................1-351.4.22 snmp-server view................................................................................1-361.5 交换机升级命令 ................................................................................ 1-361.5.1 copy（FTP）..........................................................................................1-361.5.2 copy（TFTP）........................................................................................1-371.5.3 ftp-dir ......................................................................................................1-381.5.4 ftp-server enable ...................................................................................1-391.5.5 ftp-server timeout..................................................................................1-391.5.6 ip ftp........................................................................................................1-391.5.7 show ftp..................................................................................................1-401.5.8 show tftp.................................................................................................1-401.5.9 tftp-server enable ..................................................................................1-401.5.10 tftp-server retransmission-number...................................................1-411.5.11 tftp-server transmission-timeout.......................................................1-41第2章集群配置命令................................................................. 2-12.1 clear cluster nodes ........................................................................... 2-12.2 cluster auto-add ................................................................................ 2-12.3 cluster commander........................................................................... 2-12.4 cluster ip-pool.................................................................................... 2-22.5 cluster keepalive interval ................................................................. 2-22.6 cluster keepalive loss-count............................................................ 2-32.7 cluster member.................................................................................. 2-32.8 cluster member auto-to-user........................................................... 2-4 2.9 cluster reset member........................................................................ 2-4 2.10 cluster run........................................................................................ 2-5 2.11 cluster update member................................................................... 2-5 2.12 debug cluster................................................................................... 2-6 2.13 debug cluster packets .................................................................... 2-6 2.14 show cluster .................................................................................... 2-7 2.15 show cluster members................................................................... 2-8 2.16 show cluster candidates................................................................ 2-9 2.17 show cluster topology.................................................................... 2-9 2.18 rcommand commander................................................................ 2-11 2.19 rcommand member....................................................................... 2-12第1章交换机基本配置命令1.1 基本配置命令1.1.1 authentication line命令：authentication line {console | vty | web} login {local | radius| tacacs} no authentication line {console | vty | web} login功能：配置VTY（即指Telnet和ssh登录方式）、Web和Console方式对登录用户的验证方式和验证选择优先级；该命令的no命令恢复缺省验证方式。

交换机管理方式有哪些交换机管理方式详解

交换机管理方式有哪些交换机管理方式详解导读可网管交换机可以通过以下几种途径进行管理：通过RS-232串行口（或并行口）管理、通过网络浏览器管理和通过网络管理软件管理。

下面小编就来说说交换机管理方式有哪些。

可网管交换机可以通过以下几种途径进行管理：通过RS-232串行口（或并行口）管理、通过网络浏览器管理和通过网络管理软件管理。

下面小编就来说说交换机管理方式有哪些。

交换机管理方式有哪些：串口管理可网管交换机附带了一条串口电缆，供交换机管理使用。

先把串口电缆的一端插在交换机背面的串口里，另一端插在普通电脑的串口里。

然后接通交换机和电脑电源。

在Windows 98和Windows 2000里都提供了“超级终端”程序。

打开“超级终端”，在设定好连接参数后，就可以通过串口电缆与交换机交互了，如图1所示。

这种方式并不占用交换机的带宽，因此称为“带外管理”（Out of band）。

在这种管理方式下，交换机提供了一个菜单驱动的控制台界面或命令行界面。

你可以使用“Tab”键或箭头键在菜单和子菜单里移动，按回车键执行相应的命令，或者使用专用的交换机管理命令集管理交换机。

不同品牌的交换机命令集是不同的，甚至同一品牌的交换机，其命令也不同。

使用菜单命令在操作上更加方便一些。

交换机管理方式有哪些：Web管理可网管交换机可以通过Web（网络浏览器）管理，但是必须给交换机指定一个IP地址。

这个IP地址除了供管理交换机使用之外，并没有其他用途。

在默认状态下，交换机没有IP地址，必须通过串口或其他方式指定一个IP地址之后，才能启用这种管理方式。

使用网络浏览器管理交换机时，交换机相当于一台Web服务器，只是网页并不储存在硬盘里面，而是在交换机的NVRAM里面，通过程序可以把NVRAM里面的Web程序升级。

当管理员在浏览器中输入交换机的IP地址时，交换机就像一台服务器一样把网页传递给电脑，此时给你的感觉就像在访问一个网站一样。

这种方式占用交换机的带宽，因此称为“带内管理”（In band）。

交换机怎么进行最基本配置与管理

交换机怎么进行最基本配置与管理交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

对于使用者，尤其是交换机管理员，怎么进行最基本配置与管理?下面我们就来看看详细的教程，需要的朋友可以参考下方法步骤一、交换机的管理方式基本分为两种：带内管理和带外管理。

1、通过交换机的Console端口管理交换机属于带外管理;这种管理方式不占用交换机的网络端口，第一次配置交换机必须利用Console端口进行配置。

2、通过T elnet、拨号等方式属于带内管理。

二、交换机的命令行操作模式主要包括：1、用户模式 Switch>2、特权模式 Switch#3、全局配置模式 Switch(config)#4、端口模式 Switch(config-if)#三、交换机命令行说明：1、进入特权模式(en)2、进入全局配置模式(conf t)3、进入交换机端口视图模式(int f0/1)4、返回到上级模式(exit)5、从全局以下模式返回到特权模式(end)6、帮助信息(如? 、co?、copy?)7、命令简写(如 conf t)8、命令自动补全(Tab)9、快捷键(ctrl+c中断测试,ctrl+z退回到特权视图)10、Reload重启。

(在特权模式下)11、修改交换机名称(hostname X)12、使用tab键，命令简写，帮助命令?四、设备:Switch_2960 1台;笔记本1台;配置线一根。

五、笔记本console端口配置：Switch>enableSwitch#conf tSwitch(config)#hostname SASwitch(config)#interface fa 0/1Switch(config-if)#end补充：交换机基本使用方法作为基本核心交换机使用，连接多个有线设备使用：网络结构如下图，基本连接参考上面的【方法/步骤1：基本连接方式】作为网络隔离使用：对于一些功能好的交换机，可以通过模式选择开关选择网络隔离模式，实现网络隔离的作用，可以只允许普通端口和UPlink端口通讯，普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用，还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方，扩展网络供应商的网络线路(用于一条线路多个IP的网络)，连接之后不同的路由器用不同的IP连接至公网相关阅读：交换机硬件故障常见问题电源故障：由于外部供电不稳定，或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止，从而不能正常工作。

DCS-4500_基本管理操作

目录第1章交换机管理......................................................................1-11.1 管理方式.....................................................................................................1-11.1.1 带外管理.............................................................................................................1-11.1.2 带内管理.............................................................................................................1-51.1.2.1 通过Telnet管理交换机...........................................................................1-51.1.2.2 通过HTTP管理交换机...........................................................................1-71.1.2.3 通过snmp网管软件管理交换机............................................................1-91.2 CLI界面.....................................................................................................1-101.2.1 配置模式介绍...................................................................................................1-101.2.1.1 一般用户模式.........................................................................................1-111.2.1.2 特权用户模式.........................................................................................1-111.2.1.3 全局配置模式.........................................................................................1-111.2.2 配置语法...........................................................................................................1-131.2.3 支持快捷键.......................................................................................................1-131.2.4 帮助功能...........................................................................................................1-131.2.5 对输入的检查...................................................................................................1-141.2.5.1 成功返回信息........................................................................................1-141.2.5.2 错误返回信息........................................................................................1-141.2.6 支持不完全匹配...............................................................................................1-14第2章交换机基本配置..............................................................2-12.1 基本配置.....................................................................................................2-12.2 远程管理.....................................................................................................2-12.2.1 Telnet...................................................................................................................2-12.2.1.1 Telnet简介................................................................................................2-12.2.1.2 Telnet任务序列........................................................................................2-22.2.2 SSH......................................................................................................................2-32.2.2.1 SSH简介...................................................................................................2-32.2.2.2 SSH服务器配置任务序列.......................................................................2-32.2.2.3 SSH服务器配置举例...............................................................................2-42.3 配置交换机的IP地址.................................................................................2-42.3.1 配置交换机的IP地址任务序列.........................................................................2-42.4 SNMP配置...................................................................................................2-62.4.1 SNMP介绍..........................................................................................................2-62.4.2 MIB介绍..............................................................................................................2-72.4.3 RMON介绍.........................................................................................................2-82.4.4 SNMP配置..........................................................................................................2-82.4.4.1 SNMP配置任务序列...............................................................................2-82.4.5 SNMP典型配置举例........................................................................................2-102.4.6 SNMP排错帮助................................................................................................2-122.5 交换机升级...............................................................................................2-122.5.1 交换机系统文件...............................................................................................2-122.5.2 BootROM模式升级..........................................................................................2-132.5.3 FTP/TFTP升级.................................................................................................2-152.5.3.1 FTP/TFTP简介......................................................................................2-152.5.3.2 FTP/TFTP配置......................................................................................2-162.5.3.2.1 FTP/TFTP配置任务序列...........................................................2-162.5.3.3 FTP/TFTP配置举例..............................................................................2-182.5.3.4 FTP/TFTP排错帮助..............................................................................2-212.5.3.4.1 FTP排错帮助..............................................................................2-212.5.3.4.2 TFTP排错帮助............................................................................2-22第3章集群网管配置..................................................................3-13.1 集群网管介绍.............................................................................................3-13.2 集群网管基本配置.....................................................................................3-13.3 集群网管举例.............................................................................................3-33.4 集群网管排错帮助.....................................................................................3-4第1章交换机管理1.1 管理方式用户购买到交换机设备后，需要对交换机进行配置，从而实现对网络的管理。

DCS-2017使用手册

DCS-201716口1槽简单网管快速以太网交换机使用手册神州数码上海网络有限公司2002年10月目录1产品介绍 (1)1.1前面板说明 (1)1.2后面板说明 (1)1.3指示灯说明 (1)1.4主要特性 (2)1.5技术指标 (3)2安装方法 (4)2.1安装环境需求 (4)2.2在桌面上安装交换机 (5)2.3在机架上安装交换机 (5)2.4在交换机上安装模块 (5)2.5连接交换机 (6)2.5.1 连接10/100Mbps自适应RJ-45端口 (6)2.5.2 连接10/100BASE-TX铜缆模块端口 (7)2.5.3 连接100BASE-FX模块端口 (7)2.6交换机加电 (7)3交换机的管理 (7)3.1带外管理 (8)3.2带内管理 (8)4Console与Telnet配置 (8)4.1登录菜单 (8)4.2主菜单 (9)4.3交换机信息菜单 (10)4.4退出菜单 (10)4.5系统信息菜单 (11)4.6IP地址配置菜单 (12)4.7用户信息配置菜单 (13)4.7.1 用户信息表菜单 (13)4.7.2 修改用户密码菜单 (14)4.8VLAN配置菜单 (15)4.8.1 端口隔离配置菜单 (16)4.8.2 手动配置菜单 (17)4.8.3 不设置VLAN (20)4.9端口聚合配置菜单 (20)4.10优先级配置菜单 (22)4.11固件升级和配置文件上下载菜单 (23)4.12MAC地址配置菜单 (24)4.12.1 MAC地址表 (24)4.12.2 MAC地址绑定 (25)4.12.3 MAC地址过滤 (26)4.12.4 黑名单 (27)4.13端口信息菜单 (28)4.14端口配置菜单 (29)4.15端口统计数据菜单 (30)4.16重新启动菜单 (32)4.17帮助菜单 (32)4.18Xmodem升级固件 (33)5Web配置 (36)5.1Web 浏览器界面 (36)5.1.1 主页 (36)5.1.2 配置选项与功能按钮 (37)5.2面板显示 (37)5.3主菜单 (39)5.4系统信息页面 (39)5.5IP地址配置页面 (40)5.6用户信息配置页面 (41)5.7VLAN配置页面 (44)5.7.1 端口隔离配置页面 (45)5.7.2 手动配置菜单 (46)5.7.3 不设置VLAN (47)5.8端口聚合配置页面 (47)5.9优先级配置页面 (49)5.10固件升级和配置文件的备份恢复页面 (49)5.10.1 固件升级 (49)5.10.2 配置文件备份恢复页面 (50)5.11MAC地址配置页面 (51)5.11.1 MAC地址表 (51)5.11.2 MAC地址绑定 (52)5.11.3 MAC地址过滤 (53)5.11.4 黑名单 (53)5.12端口配置页面 (54)5.12.1 端口信息页面 (54)5.12.2 端口配置页面 (55)5.13端口统计数据页面 (56)5.14重新启动页面 (57)5.15帮助页面 (58)1 产品介绍DCS-2017是一款具有16个10/100Mbps 自适应RJ-45端口和1个模块插槽的简单网管快速以太网交换机可以支持的扩展模块包括1个端口的10/100BASE-TX 模块1个端口的100BASE-FX 多模模块和1个端口的100BASE-FX 单模模块DCS-2017简单网管快速以太网交换机可适用于多种网络应用环境可以满足企业社区和校园网络接入需求为用户提供了高性价比的简单网管网络解决方案DCS-2017可以通过Console Telnet 和Web 方式来进行带外和带内管理分级用户权限管理和管理工作站IP 设定等功能保证了网络管理的有效性安全性和一致性而且DCS-2017简单网管快速以太网交换机还可支持基于端口的VLAN 端口聚合和优先级控制QoS 等功能支持全双工模式下的IEEE802.3x 流量控制和半双工模式下的背压流量控制独特的端口隔离VLAN 设置MAC 地址过滤和绑定功能完全满足宽带社区网络对管理控制和安全性的要求1.1 前面板说明DCS-2017简单网管快速以太网交换机的前面板上有LED 指示灯16个10/100Mbps 自适应的RJ-45端口和1个扩展插槽通过LED 指示灯可以非常方便的观察交换机及其每个端口和模块的工作状态扩展插槽可选插1个端口的10/100BASE-TX 模块1个端口的100BASE-FX 多模光纤模块和1个端口的100BASE-FX 单模光纤模块1.2 后面板说明DCS-2017简单网管快速以太网交换机的后面板上有1个三相电源插座和1个控制台Console 端口电源插座的输入电压范围是100240VAC 5060Hz1.3 指示灯说明DCS-2017简单网管快速以太网交换机的指示灯包括Power Link/Act 和100M 指示灯指示灯用于设备监控显示指示灯表示的状态说明如下 LED 指示灯颜色状态描述亮交换机已正常加电 Power绿灭交换机没有加电亮对应端口已建立正常的网络连接灭对应端口没有建立正常连接或者交换机没有加电 Link/Act绿闪烁对应端口正在发送或接收数据亮对应端口工作在100Mbps 速率 100M 绿灭对应端口工作在10Mbps 速率扩展模块指示灯状态说明如下LED 指示灯颜色状态描述亮对应端口已建立正常的网络连接灭对应端口没有建立正常连接 Link/Act绿闪烁对应端口正在发送或接收数据亮对应端口工作在100Mbps 速率 100M绿灭对应端口工作在10Mbps 速率1.4 主要特性提供16个10/100Mbps 自适应RJ-45端口所有端口均支持全双工/半双工工作模式提供1个100Mbps 扩展插槽可选插以下3种扩展模块:MS-2000-1TXMS-2000-1TX 是具有1个10/100Mbps 自适应RJ-45端口的扩展模块 MS-2000-1MFCMS-2000-1MFC 是具有1个100BASE-FX SC端口的多模光纤扩展模块 MS-2000-1SFCMS-2000-1SFC 是具有1个100BASE-FX SC 端口的单模光纤扩展模块存储转发的交换方式确保无阻塞传输所有RJ-45端口均支持MDI/MDI-X 自适应可方便地使用直通双绞线级联到其它交换机上支持全双工模式下的IEEE802.3x 流量控制半双工模式下的背压流量控制提供LED 指示灯可以方便地检测交换机的工作状态支持RS-232Console控制端口可安装在19英寸标准机架内端口聚合Port Trunking可将2至8个10/100Mbps 端口聚合成一条干路聚合端口必须在同一端口组中每条干路支持全双工模式最多可配置8组端口聚合组虚拟网络VLAN支持手动配置和端口隔离两种VLAN配置模式用户可根据实际需要手动划分基于端口的VLAN最多可支持17个VLAN用户也可以配置端口隔离VLAN而且交换机具有上连端口自动学习功能当没有模块插入时第16个RJ-45端口为上连端口其余RJ-45端口均隔离当只有1块扩展模块插入时此模块为上连端口所有RJ-45端口均隔离优先级队列提供2级优先级可按照端口ID和IEEE802.1p优先级标记来确定数据包的优先级网络管理支持Console Telnet和Web的网络管理功能可通过Telnet和Web方式远程管理和配置交换机以及查看交换机状态而且可通过分级用户权限管理和管理工作站IP设定功能来保证网络管理的有效性安全性和一致性安全访问控制支持基于端口的MAC地址绑定和MAC地址过滤保证合法用户的正常网络连接防止非法用户连接网络增强网络访问的安全性固件升级与配置文件上下载可通过TFTP Xmodem和Web进行固件的升级以及配置文件的上下载实现本地和远程系统固件升级配置文件备份和配置文件复建其它特性可显示和配置系统信息可对端口信息进行配置可查看端口的工作状态和统计数据可进行本地和远程重新启动以及恢复出厂设置1.5 技术指标一般特性网络标准IEEE802.3 10BASE-T以太网IEEE802.3u 100BASE-TX快速以太网IEEE802.3u 100BASE-FX快速以太网IEEE 802.3x流量控制协议CSMA/CD数据传输速率以太网10Mbps半双工 20Mbps全双工快速以太网100Mbps半双工 200Mbps全双工拓扑结构星型网线类型10BASE-T2对3,4或5类非屏蔽双绞线UTP100mEIA/TIA-568 100欧屏蔽双绞线STP100m100BASE-TX: 2对或4对5类非屏蔽双绞线UTP100mEIA/TIA-568 100欧屏蔽双绞线STP100m100BASE-FX: 50/62.5m多模光纤2km10m单模光纤15km性能交换方式存储转发MAC地址表2K包过滤速率10BASE-T每端口14,880pps100BASE-TX/FX每端口148,800pps包转发速率10BASE-T每端口14,880pps100BASE-TX/FX每端口148,800ppsRAM缓冲区4Mb物理环境电源100 ~ 240VAC50 ~ 60Hz内置通用电源工作温度0 ~ 50储存温度-40 ~ 70环境湿度10% ~ 90%非凝结尺寸440mm235mm44mm19英寸长1U高2 安装方法2.1 安装环境需求DCS-2017简单网管快速以太网交换机可直接安装于桌面或标准19英寸机架上安装交换机前请确认交换机安装在合适的工作环境并且满足如下安装要求满足100 ~ 240V AC50 ~ 60Hz的电源要求交换机必须置于干燥阴凉处垂直方向应至少有10cm空隙以便通风交换机必须避免阳光直射远离热源和强电磁干扰区域将交换机安装在机架上时必须使用专用支架螺丝和工具保证安全可靠使用合格的线缆和接头2.2 在桌面上安装交换机DCS-2017简单网管快速以太网交换机可以安装于平稳的桌面上请按照如下步骤安装交换机1. 先将包装箱内附带的4个橡胶垫粘贴在交换机底部以减少或避免交换机受到冲击和振动2. 再将交换机置于平稳的桌面上并且在交换机与周围物体间留有足够的通风空间2.3 在机架上安装交换机DCS-2017简单网管快速以太网交换机可以安装在标准19英寸机架内请使用包装箱内附带的DCS-2017专用支架和螺钉请按照如下步骤安装交换机1. 先用螺钉将专用的L形支架安装到交换机的两侧2. 将交换机置于标准机架内再使用螺钉将交换机固定在机架中的合适位置2.4 在交换机上安装模块DCS-2017简单网管快速以太网交换机的前面板上有1个模块扩展插槽可以选插10/100BASE-TX铜缆模块100BASE-FX多模光纤模块和100BASE-FX单模光纤模块可以通过这些模块实现与网络骨干的连接请按照如下步骤安装模块1. 由于模块不支持热插拔所以在安装模块前必须切断交换机电源2. 使用螺丝刀将模块扩展槽挡板拆下3. 在打开模块包装袋之前请轻触包装袋以除去静电4. 取出模块将其沿导轨水平插入扩展槽确保已紧密连接5. 拧紧螺钉将模块固定在扩展槽中注意模块不支持热插拔在安装模块之前必须先关闭交换机的电源2.5 连接交换机DCS-2017简单网管快速以太网交换机具有16个10/100Mbps自适应RJ-45端口所有端口都支持10Mbps以太网或100Mbps快速以太网支持全双工/半双工工作模式而且DCS-2017简单网管快速以太网交换机还提供1个扩展模块插槽可以选插10/100BASE-TX铜缆模块100BASE-FX多模光纤模块和100BASE-FX单模光纤模块因此DCS-2017简单网管快速以太网交换机可以很容易使用双绞线或光纤来与其它网络设备相连接并且可通过后面板的控制端口Console端口或通过Telnet Web代理等方式来配置和管理交换机2.5.1 连接10/100Mbps自适应RJ-45端口可使用标准的屏蔽或非屏蔽直通双绞线将DCS-2017简单网管快速以太网交换机上的任何一个RJ-45端口与工作站服务器交换机路由器集线器等网络设备相连接请按照如下步骤连接交换机1. 准备一条屏蔽或非屏蔽直通双绞线其两端已装有标准RJ-45接头如果要支持10Mbps以太网请使用34或5类双绞线来连接如果要支持100Mbps快速以太网请使用5类或5类以上双绞线来连接2. 将准备好的直通双绞线的一端连接到所要连接设备上的一个RJ-45端口中如果要连接的是终端设备请确认工作站服务器等终端设备已安装了10Mbps或10/100Mbps以太网卡3. 将直通双绞线的另一端连接到DCS-2017简单网管快速以太网交换机上的任意一个RJ-45端口中注意1. 不要把RJ-11接头电话接头插入到RJ-45端口这样可能会损坏交换机而且必须使用标准的RJ-45接头2. 确认每段双绞线的长度均不超过100米3. 建议使用5类双绞线来连接网络可减少网络升级所带来的麻烦和费用2.5.2 连接10/100BASE-TX铜缆模块端口DCS-2017简单网管快速以太网交换机提供1款10/100BASE-TX扩展模块可使用34或5类双绞线来连接其它网络设备支持全双工工作模式最大传输距离100米2.5.3 连接100BASE-FX模块端口DCS-2017简单网管快速以太网交换机可以支持2种规格的SC端口光纤模块100BASE-FX多模光纤模块和100BASE-FX单模光纤模块在把光纤连接到光纤模块上时请使用正确方法将光纤头牢固地插入到端口中注意模块扩展插槽不支持热插拔请在安装任何模块之前关闭交换机的电源2.6 交换机加电1将包装中的电源线的一端插入交换机后面板上的电源接口中另一端插入电源插座2检查前面板上的Power指示灯是否已亮DCS-2017简单网管快速以太网交换机可根据电源的输入电压自动调节因此只要输入电压符合后面板上所标明的电压范围DCS-2017简单网管快速以太网交换机就可正常运行而无需额外的调试3DCS-2017简单网管快速以太网交换机加电后将自动执行自检过程3 交换机的管理DCS-2017简单网管快速以太网交换机提供了一整套菜单驱动管理配置程序可以通过Console带外管理和Telnet带内管理方式来访问配置和管理而且DCS-2017简单网管快速以太网交换机还提供了一个Web代理网络管理员可以通过标准Web浏览器来远程管理和配置交换机DCS-2017简单网管快速以太网交换机的系统配置程序和Web代理具有如下功能配置系统信息和管理工作站IP地址配置IP地址子网掩码和网关配置用户信息配置VLAN配置端口聚合配置优先级升级固件和上下载配置文件配置MAC地址的绑定和过滤配置端口信息查看工作状态和统计信息重新启动交换机3.1 带外管理网络管理员可以先使用串口线缆连接计算机的串口和交换机后面板上的Console端口然后再通过运行超级终端程序来管理和配置交换机建立连接时请将超级终端的类型设置为VT100并且为此连接指定一个端口例如串口1然后把通讯的数据位设为8位停止位设为1位奇偶位设为无最快传输速率设为57600bps流量控制设为无3.2 带内管理DCS-2017简单网管快速以太网交换机必须要得到1个有效的IP地址和子网掩码以及1个缺省网关地址在配置完交换机的IP参数后就可以通过Telnet Web浏览器IE4.0或以上网景Navigator4.0或以上来对交换机进行远程管理和配置注意1. 如果采用DHCP方式获得IP地址获得IP地址是动态的所以在进行Telnet和Web管理前必须通过Console查看获得的IP地址方可使用Telnet和Web来管理和配置交换机2. 当通过Telnet和Web管理设置新IP地址时需要使用新的IP地址重新登录交换机方可与交换机重新建立连接4 Console与Telnet配置4.1 登录菜单如果已建立Console连接或Telnet连接将显示系统配置程序的登录界面登录界面如下所示如果是第一次登录交换机缺省用户名为admin密码为admin admin用户名具有读写所有配置参数的权利而且可以对用户信息进行管理和配置要对交换机进行初始配置请在Username处输入用户名admin在Password处输入admin并且按回车进入主菜单建议在第一次登录后重新设置admin用户的密码并把它记录在一个安全的地方如果要重新设置密码请选择User菜单并且为admin用户名设置一个新密码密码可包含3~12个字母和数字而且区分大小写注意在登录时用户可以尝试输入3次密码如果3次密码均输入错误时交换机将退出到未登录状态连接将被中止当输入正确的用户名和密码后交换机将进入主菜单界面4.2 主菜单通过系统主菜单可以实现对交换机的配置和管理设置系统功能参数查看系统运行状态如下显示了交换机主菜单界面注意当前的菜单选项的简要说明将以高亮方式显示在菜单界面的底部菜单项描述交换机信息About…显示硬件和固件的版本号退出Exit…退出主菜单系统信息System…显示和配置系统信息IP地址配置IP…配置交换机IP地址子网掩码和网关地址用户信息管理User…显示和配置用户信息以及密码修改VLAN配置VLAN…显示和配置基于端口的VLAN端口聚合配置Trunking…显示和配置端口聚合组优先级配置QoS…配置IEEE802.1p标记优先级和队列发送比率固件升级和配置文件上下载Upgrade…升级固件和上下载配置文件MAC地址配置MAC Address…显示MAC地址表配置MAC地址绑定和过滤端口信息Port Information…显示端口类型工作状态连接状态传输速率和双工模式端口配置Port Configuration…配置端口信息如开关端口设置传输速率和双工模式端口统计数据Statistics…显示指定端口的统计数据重新启动Restart…重新启动交换机可选恢复出厂缺省值设置使用Tab键或Ctrl+B/F/U/D键在不同的菜单项间切换当高亮显示了要选的菜单项时按Enter键进入下一层菜单4.3 交换机信息菜单通过使用交换机信息About…菜单项来显示硬件/固件的版本号如下显示了交换机信息界面参数描述硬件版本Hardware Version主板的硬件版本固件版本Firmware Version在Flash中的固件版本和生成日期在OK上按Enter键来返回主菜单4.4 退出菜单通过使用退出Exit…菜单项来退出主菜单返回未登录状态如果还需要配置和管理交换机需重新登录到主菜单如下显示了退出主菜单后的界面若需要退出当前登录或需要重新登录时请使用Tab键或Ctrl+B/F/U/D键来高亮显示Exit…并按Enter键即可退出到未登录状态若一个已登录用户在2分钟内没有对任何界面有任何操作系统也将自动退出到未登录状态以保证网络管理的安全性4.5 系统信息菜单通过使用系统信息System…菜单项来显示交换机的系统信息和其它系统配置信息如下显示了系统信息界面参数描述系统描述System Description交换机的简要描述IP地址IP Address交换机的IP地址系统对象ID System Object ID交换机网络管理对象号系统运行时间System Up Time当前系统运行的时间长度系统名称System Name分配给交换机的名称缺省值为交换机型号系统联系方式Contact系统联系方式系统位置Location指定系统所在的地区或位置管理IP地址Management IP Address指定可管理此交换机的工作站IP地址最多可设置4个缺省值未设置即无限制通过配置管理IP地址可以控制远程管理的安全性凡是没有设置的IP地址均不能通过Telnet或Web远程访问交换机使用Tab键或Ctrl+B/F/U/D键在不同的配置项间切换当高亮显示了要配置的配置项时请直接输入配置信息并按Enter确认输入内容然后再在Apply上按Enter 键使配置信息生效在OK上按Enter键表示确认已配置信息并退出到主菜单在CANCEL上按Enter键表示取消未经Apply生效的配置信息并退出到主菜单通过此界面可以方便的配置交换机的系统名称System Name系统联系方式Contact系统位置Location和管理IP地址信息Management IP Address在系统名称System Name输入框中可以为交换机系统指定一个名称缺省值为DCS-2017在系统联系方式Contact输入框中可以为系统指定一个系统管理联系方式缺省值为DigitalChina Networks Limited在系统位置Location输入框中可以指定系统在网络中的位置缺省值为不设置在管理IP地址Management IP Address输入框中可以指定有那些网络管理工作站可以远程配置交换机缺省值为不设置注意最长的字符串长度为255个字符但是界面仅能显示40个字符可以用方向键来浏览整个字符串输入的信息必须符合其输入格式4.6 IP地址配置菜单通过使用IP地址配置IP…菜单项来配置交换机的IP地址获得方式IP地址子网掩码以及缺省网关IP地址并且显示交换机的MAC地址如下显示了IP地址配置菜单界面参数描述IP状态IP State交换机IP地址的获得方式指定IP地址或从DHCP服务器获得一个IP地址IP地址IP Address交换机IP地址有效的IP地址包括四个数字从0到255用.分开任何不符合这个格式的地址都不会被配置程序接受要想通过Telnet和Web方式访问交换机必需使用此IP地址子网掩码Subnet Mask与交换机IP地址相对应的子网掩码子网掩码将IP地址划分为网络地址和主机地址网关IP地址Gateway IP缺省网关的IP地址当网管工作站与交换机不在同一网段时必须设置此网关IP地址MAC地址MAC Address交换机的MAC地址在出厂时指定用户不可修改使用Tab键或Ctrl+B/F/U/D键在不同的配置项间切换当高亮显示了要配置的配置项时请使用Space键修改配置信息或直接输入配置信息并按Enter确认输入内容然后再在Apply上按Enter键使配置信息生效在OK上按Enter键表示确认已配置信息并退出到主菜单在CANCEL上按Enter键表示取消未经Apply 生效的配置信息并退出到主菜单输入的信息必须符合其输入格式通过此界面可以方便的配置交换机的IP信息IP状态IP State可以通过按Space键来选择指定IP地址或从DHCP服务器获得IP地址当选定指定IP地址时网络管理员可以为交换机配置一个静态的IP地址和子网掩码以及缺省网关IP地址配置生效后网络管理员就可通过Telnet或Web方式使用此IP地址来远程管理交换机当选定从DHCP服务器获得IP 地址时交换机将从DHCP服务器处获得一个动态的IP地址和相关配置信息配置生效后如果网络管理员想通过Telnet或Web方式远程管理交换机就必需先通过Console端口连接此界面来获得动态IP地址才可以再使用Telnet或Web来访问交换机缺省为从DHCP服务器获得IP地址注意当通过Telnet或Web方式将IP状态IP State从指定IP地址改为从DHCP服务器获得IP 地址生效时原有的Telnet或Web连接将失效因为原来使用的远程管理IP地址已改为动态获取IP如果仍需要远程管理交换机请先通过Console方式查看动态获得的IP地址再使用此IP重新建立远程连接当通过Telnet或Web方式修改了静态IP地址信息后原有的Telnet 或Web连接将失效因为原来建立连接的IP地址已改变请使用新配置的IP地址进行连接4.7 用户信息配置菜单通过使用用户信息配置User…菜单项来添加删除修改和显示可访问交换机的用户信息用户信息主要包括用户名密码和访问权限访问权限共分为三个等级Administrator Read&Write和Read Only使用admin用户登录将显示如下用户信息配置菜单界面菜单项描述用户信息表Username Table…用户信息列表用户密码User Password…配置用户密码使用Tab键或Ctrl+B/F/U/D键在不同的菜单项间切换当高亮显示了要选的菜单项时按Enter进入到所选的菜单界面在OK上按Enter键退出到主菜单当使用admin用户登录交换机后就可通过用户信息配置菜单来添加新用户并且为此用户配置用户名密码和访问那权限Administrator等级的用户只有一个那就是admin用户此用户可以管理和配置交换机的所有功能而且可以添加删除和修改其它用户信息以及修改admin用户的密码Read&Write等级的用户可以管理和配置交换机的所有功能而且可以修改其用户密码Read Only等级的用户可以查看已配置的信息并且可以修改其用户密码4.7.1 用户信息表菜单通过使用用户信息表Username Table…菜单项来添加修改和删除一个用户信息如下显示了用户信息表菜单界面参数描述用户名User Name已添加的用户名可输入3-12个字符而且用户名区分大小写用户密码Password输入密码可输入3-12个字符而且密码区分大小写确认密码Confirm Password再次输入密码确认是否与上次输入的密码一致访问权限对应用户的访问权限缺省值为READ ONLY 如果要添加一个用户信息请使用Tab键或Ctrl+B/F/U/D键高亮显示一个空用户信息项的用户名User Name逐项输入用户名Username密码Password确认密码Confirm Password和访问权限Privilege用户名Username用户密码Password和确认密码Confirm Password均不可为空用户密码Password与确认密码Confirm Password必需一致而可且通过Space键来为用户配置访问权限Privilege缺省用户权限为READ ONLY然后再在Apply上按Enter键使配置信息生效如果要修改一个已有用户信息请使用Tab键或Ctrl+B/F/U/D键将光标移动到对应的用户信息上可以直接输入修改用户信息然后再在Apply上按Enter键使配置信息生效如果要删除一个已有用户信息请使用Tab键或Ctrl+B/F/U/D键高亮显示要删除的用户名User Name并将此用户名清空然后再在Apply上按Enter键使配置信息生效在OK上按Enter键表示确认已配置信息并退出到用户信息配置菜单在CANCEL上按Enter键表示取消未经Apply生效的配置信息并退出到用户信息配置菜单注意只有Admin用户具有Administrator权限可以添加删除和修改任何一个用户信息但是在用户信息表中并不显示Admin用户4.7.2 修改用户密码菜单通过使用修改用户密码User Password…菜单项来修改当前登录用户的密码信息如。

项目一：交换机的基本配置与管理

项目一：交换机的基本配置与管理任务1 交换机的基本配置一、工作目的：熟悉配置环境，学会交换机的基本配置方法。

二、工作情景：你是一名新上任的网管，必须要求先熟悉网络产品，公司首先要求登录交换机，掌握交换机的命令行操作。

三、技术知识：1、对交换机的访问主要有两种方式：带外（out-of-band）访问方式和带内（in-band）访问方式。

带外指的是在对交换机配置时不占用交换机带宽的一种方式，在首次访问交换机时一般都采用此方式。

带外管理的核心理念在于通过不同的物理通道传送管理控制信息和数据信息，两者完全独立，互不影响；带内是指在对交换机配置时需要占用部分交换机的带宽，即通过网络来访问交换机，如Telnet、Web和SNMP这三种方式都是属于带内访问。

带内管理即管理控制信息与数据信息使用统一物理通道进行传送。

2、交换机的各种命令行操作模式：User Exec(用户模式)刚开始登录到交换机时Switch>执行logout或quit命令改变终端设置、执行基本的测试命令、显示系统信息，该模式是只读模式，提示符为Switch>（Switch为交换机名，以下同）Privileged Exec(特权模式)在用户模式下执行enable命令，提示符为Switch#Switch#执行disable或exit命令回到用户模式，访问此模式时可使用密码保护Global Configuration(全局配置模式)在特权模式下执行configure命令，提示符为Switch(config)#Switch(config)#执行exit或end命令或按下Ctrl+Z将配置的参数应用到整个交换机Config-vlan(全局配置下的Vlan模式)在全局配置模式中执行vlan vlan-id命令，提示符为Switch(config-vlan)#Switch(config-vlan)#执行exit命令退回全局配置模式，执行end命令或按下Ctrl+Z退回特权模式配置VLAN参数。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

神州数码大赛交换机带外和带内管理
DCRS-5650
一、带外管理：
带外管理是指通过CONSOLE口进行管理。

用交换机自带的console线（RS-232连接console口）连接PC与交换机，利用windows系统的超级终端。

实验拓扑图：
二、带内管理
1、telnet方式
通过带外管理进入
switch>
switch>enable
switch#config
Switch(config)# interface vlan1 //进入VLAN1接口
Switch(config-if-vlan1)# ip address 192.168.1.X 255.255.255.0 //配置交
换机地址
Switch(config-if-vlan1)#no shutdown //激活VLAN接口
Switch(config-if-vlan1)#exit //回到全局模式
Switch(config)# telnet-server enable //启用Telnet服务
Switch(config)# telnet-user test password 0 test //设置telnet用户test密
码为明文test
使用Telnet登录
打开“开始”--------“运行“，输入”telnet 192.168.1.X “，X------指交换机的配置IP。

输入用户名和密码。

（其中命令和带外管
理的命令一样）
2、web方式
Switch(config)# ip http server
Switch(config)#web-user admin password 0 admin
Switch(config)#exit
Switch#
验证配置：
Switch#show run
使用http登录:
打开IE，在地址栏里输入http://192.168.1.X X为交换机的IP，输入用户名和密码即可进入web配置界面。

保存配置Switch# write
保存命令：switch(config)#copy running-config startup-config //下次加电启动时以保存的配置启动。
