110kV 晏家湾智能变电站保护装置、合并单元、智能终端异常及故障处理方案

110kV 晏家湾智能变电站保护装置、合并单元、智能终端异常及故障处理方案

目录一、110kV晏家湾智能变电站正常运行方式 (1)二、装置投检修状态及“检修状态不一致”解释 (1)三、110kV晏家湾变电站二次系统常见异常或故障处理 (2)3.1、502A套合并单元异常或故障 (2)3.2、502B套合并单元异常或故障 (3)3.3、502智能终端异常或故障 (4)3.4、504A套合并单元异常或故障 (4)3.5、504B套合并单元异常或故障 (4)3.6、504智能终端异常或故障 (5)3.7、500A套合并单元异常或故障 (5)3.8、500B套合并单元异常或故障 (6)3.9、500智能终端异常或故障 (7)3.10、#1主变A套保护异常或故障 (7)3.11、#1主变B套保护异常或故障 (7)3.12、#1主变低压侧合并单元及智能终端A套异常或故障 (8)3.13、#1主变低压侧合并单元B套异常或故障 (8)3.14、#1主变本体合并单元A套异常或故障 (9)3.15、#1主变本体合并单元B套异常或故障 (10)3.16、#1主变本体智能终端异常或故障 (10)3.17、110kVⅠ母PT合并单元异常或故障 (10)3.18、110kVⅡ母PT合并单元异常或故障 (11)3.19、110kV备自投装置异常或故障 (11)3.20、110kVⅠ母PT智能终端异常或故障 (12)3.21、110kVⅡ母PT智能终端异常或故障 (12)3.22、低频低压减载装置异常或故障 (12)一、110kV晏家湾智能变电站正常运行方式110kV电压等级设备进线两回,采用内桥接线,选用GIS组合电器,全户内布置;主变选用分体式有载调压变压器,户内布置;10kV电压等级设备出线16回,采用电缆出线,采用单母线断路器分段接线,配电装置采用金属铠装移开式开关柜,无功补偿装置2×6Mvar,全户内布置。

110kV系统:502(螃晏月线)运行,504(团晏螃线)热备用,#1主变运行;10kV系统:ⅠⅡ母并列运行,300合。

合并单元与智能终端一体化装置标准化作业指导书讲解

合并单元与智能终端一体化装置标准化作业指导书讲解

智能变电站模拟量输入式合并单元与智能终端一体化装置调试作业指导书批准:审核:编写:作业负责人:目次1.应用范围(12.引用文件(13.调试流程(14.调试前准备(34.1准备工作安排(34.2作业人员要求(34.3试验仪器及材料(44.4危险点分析与预防控制措施(45.单体调试(55.1电源和外观检查(55.2绝缘检查(65.3配置文件检查(75.4光纤链路检查(75.5GOOSE开入/开出检查(85.6采样值特性检验(95.7同步采样性能测试(105.8对时性能测试(105.9采样响应延时测试(105.10电压切换/并列功能检查(115.11时间特性测试(125.12SOE分辨率测试(125.13检修压板功能检查(135.14异常告警功能检查(135.15断路器本体功能检验(146.联调试验(146.1与保护装置的联调试验(146.2与测控及监控后台的联调试验(157.送电试验(158.竣工(15附录:调试报告(16智能变电站模拟量输入式合并单元与智能终端一体化装置调试作业指导书1.应用范围本指导书适用于智能变电站模拟量输入式合并单元与智能终端一体化装置的现场调试工作,规定了现场调试的准备、调试流程、调试方法和标准及调试报告等要求。

2.引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB/T14285继电保护和安全自动装置技术规程DL/T5147电力系统安全自动装置设计技术规定DL/T281合并单元测试规范DL/T282合并单元技术条件DL/T478继电保护和安全自动装置通用技术条件DL/T587微机继电保护装置运行管理规程DL/T769电力系统微机继电保护技术导则DL/T782110kV及以上送变电工程启动及竣工验收规程DL/T860变电站通信网络和系统DL/T995继电保护及电网安全自动装置检验规程Q/GDW11015模拟量输入式合并单元检测规范Q/GDW11051智能变电站二次回路性能测试规范Q/GDW1161线路保护及辅助装置标准化设计规范Q/GDW1175变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范Q/GDW267继电保护和电网安全自动装置现场工作保安规定Q/GDW396IEC61850工程继电保护应用模型Q/GDW414变电站智能化改造技术规范Q/GDW426智能变电站合并单元技术规范Q/GDW428智能变电站智能终端技术规范Q/GDW431智能变电站自动化系统现场调试导则Q/GDW441智能变电站继电保护技术规范Q/GDW689智能变电站调试规范Q/GDW XXX智能变电站标准化现场调试规范国家电网安监〔2009〕664号国家电网公司电力安全工作规程(变电部分3.调试流程根据调试设备的结构、校验工艺及作业环境,将调试作业的全过程划分为以下校验步骤顺序,见图1:智能变电站模拟量输入式合并单元与智能终端一体化装置调试作业指导书图1调试流程图智能变电站模拟量输入式合并单元与智能终端一体化装置调试作业指导书4.调试前准备4.1准备工作安排4.2作业人员要求4.3试验仪器及材料4.4危险点分析与预防控制措施5.单体调试5.1电源和外观检查5.1.1电源检查5.1.2装置外观检查5.2绝缘检查按照DL/T995-2006标准的6.2.4和6.3.3的要求,采用以下方法进行绝缘检查:a新安装时对装置的外引带电回路部分和外露非带电金属部分及外壳之间,以及电气上无联系的各回路之间,用500V兆欧表测量其绝缘电阻值应大于20MΩ。

变电站合并单元智能终端集成技术探讨

变电站合并单元智能终端集成技术探讨

变电站合并单元智能终端集成技术探讨摘要:随着经济的飞速发展,人们的生活变得越来越便利,对生活质量的要求也越来越高。

根据智能电网坚强、自愈、兼容、经济、集成和优化的特点,智能变电站应运而生,智能变电站是采用最先进的技术设备,能够高度调节协作,各部分能够实现信息共享的一种节能环保集约并且具有可持续性的变电站。

而智能变电站是连接我国智能电网发电、变电、配电、输电、用电和调度这六个环节中关键的一步,是实现能源转换的重要平台之一,而集成装置又是使智能变电站能够实现简化配置和优化线路的重要载体。

关键词:智能变电站;合并单元;终端集成技术引言合并单元以及智能终端分别作为智能变电站建设过程中过程网络的重要设备和组成结构的内容而存在,其综合负责在智能变电站的正常运行过程中过程层采样值以及通用面向对象变电站事件报文的实际发送和接收过程,对于智能变电站内部结构的完整性、智能变电站运行过程中的安全性以及智能型、智能变电站自身性能的扩展性有着非常重要的影响。

事实上,合并单元以及智能终端在智能变电站中的服务对象都是用于一次设备的正常运行,将其应用集成技术制定相应的合并单元智能终端集成装置,也是智能变电站技术发展过程中重要的阶段内容。

1智能变电站中合并单元概述1.1合并单元的定义伴随着传统变电站向智能变电站转变的同时就产生了合并单元装置,从某种角度来说,合并单元属于一个物理单元,简称MU,合并单元装置它是智能变电站二次系统的一个十分核心的设备,在智能变电站中具有很高的地位并且它本身也有着很重要的作用。

1.2合并单元的作用(1)合并单元装置能够合并处理电压互感器和电子式电流通过采集器输出的数字量,然后将这些合并处理过的数字量提供给类似于继电保护装置或者测控装置之类的装置使用。

(2)合并单元装置能够进行约束转换。

这一作用是指能够将电流采集器和电压采集器上面的FT3通信规约数据转换成标准的IEC61850-9-2规约,这样可以提供很多便利,比如方便不同的厂家的二次设备都能够和它通信。

智能变电站合并单元调试

智能变电站合并单元调试
09:43
合并单元的功能要求
? 合并单元功能-采样值输出 ?通过以太网采用DL/T 860.9-2规定的数据格式输
出; ?通过光纤串口采用60044-8 FT3规定的数据格式
输出; ?输出通道个数和内容符合装置的ICD文件; ?MU应输出电子式互感器整体的采样响应延时 ;
09:43
互感器
ECTa(测量)的SC ECTb(测量)的SC ECTc(测量)的SC ECTa(保护)的SC ECTb(保护)的SC ECTc(保护)的SC
中性点ECT的SC
EVTa的SC EVTb的SC
传输标准E6V0T0c的4S4C(FT3) 私有协议中性点EVT的SC
母线 EVT的SC
09:43
合并单元
保护装置
合并单元
数字输出
需时 要钟 时输 的入
16
61850标准:-9-1/-2
电 源
合并单元的功能要求
? 合并单元功能-采样通通映射 ?在ICD文件里面规定的采样值输出通道具体对应的
?多对来自二次转换器 的电流和 / 或电压数据 进行时间相关组合的物 理单元。
合并单元
09:43
合并单元的功能要求
? 合并单元功能-接收数字信息 ?通过光纤实时接收ECT、EVT或其它合并单元输出
的采样值报文 ; ? 合并单元功能-交流模拟量采集
?需要接入交流模拟量的MU应具备交流模拟量采集 的功能,可采集传统电压互感器、电流互感器输出的模拟 信号,也可采集电子式互感器输出的模拟小信号 ;
由此可以分析得出智能站简化二次回路是“局 部的简化”。只是将间隔层保护装置的二次回路取 消,但实际的二次回路依然存在,只是就地存在于 合并单元和智能终端。
如何确保来自一次PT/CT的数据经过合并单元 转换后正确无误的传给数字化继电保护装置。

合并单元与智能终端一体化装置标准化作业指导书讲解

合并单元与智能终端一体化装置标准化作业指导书讲解

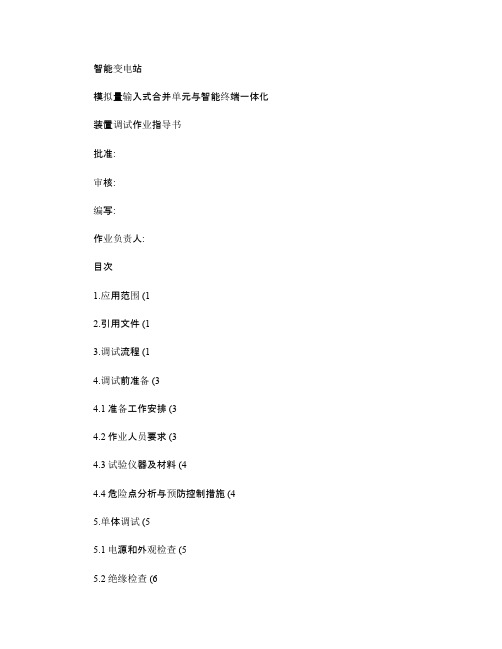

智能变电站模拟量输入式合并单元与智能终端一体化装置调试作业指导书批准:审核:编写:作业负责人:目次1.应用范围 (12.引用文件 (13.调试流程 (14.调试前准备 (34.1 准备工作安排 (34.2 作业人员要求 (34.3 试验仪器及材料 (44.4 危险点分析与预防控制措施 (45.单体调试 (55.1 电源和外观检查 (55.2 绝缘检查 (65.3 配置文件检查 (75.4 光纤链路检查 (75.5 GOOSE开入/开出检查 (85.6 采样值特性检验 (95.7 同步采样性能测试 (105.8 对时性能测试 (105.9 采样响应延时测试 (105.10 电压切换/并列功能检查 (115.11 时间特性测试 (125.12 SOE分辨率测试 (125.13 检修压板功能检查 (135.14 异常告警功能检查 (135.15 断路器本体功能检验 (146.联调试验 (146.1 与保护装置的联调试验 (146.2 与测控及监控后台的联调试验 (157.送电试验 (158.竣工 (15附录:调试报告 (16智能变电站模拟量输入式合并单元与智能终端一体化装置调试作业指导书1.应用范围本指导书适用于智能变电站模拟量输入式合并单元与智能终端一体化装置的现场调试工作,规定了现场调试的准备、调试流程、调试方法和标准及调试报告等要求。

2.引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB/T 14285 继电保护和安全自动装置技术规程DL/T 5147 电力系统安全自动装置设计技术规定DL/T 281 合并单元测试规范DL/T 282 合并单元技术条件DL/T 478 继电保护和安全自动装置通用技术条件DL/T 587 微机继电保护装置运行管理规程DL/T 769 电力系统微机继电保护技术导则DL/T 782 110kV及以上送变电工程启动及竣工验收规程DL/T 860 变电站通信网络和系统DL/T 995 继电保护及电网安全自动装置检验规程Q/GDW 11015 模拟量输入式合并单元检测规范Q/GDW 11051 智能变电站二次回路性能测试规范Q/GDW 1161 线路保护及辅助装置标准化设计规范Q/GDW 1175 变压器、高压并联电抗器和母线保护及辅助装置标准化设计规范Q/GDW 267 继电保护和电网安全自动装置现场工作保安规定Q/GDW 396 IEC 61850工程继电保护应用模型Q/GDW 414 变电站智能化改造技术规范Q/GDW 426 智能变电站合并单元技术规范Q/GDW 428 智能变电站智能终端技术规范Q/GDW 431 智能变电站自动化系统现场调试导则Q/GDW 441 智能变电站继电保护技术规范Q/GDW 689 智能变电站调试规范Q/GDW XXX 智能变电站标准化现场调试规范国家电网安监〔2009〕664号国家电网公司电力安全工作规程(变电部分3.调试流程根据调试设备的结构、校验工艺及作业环境,将调试作业的全过程划分为以下校验步骤顺序,见图1:智能变电站模拟量输入式合并单元与智能终端一体化装置调试作业指导书图1 调试流程图智能变电站模拟量输入式合并单元与智能终端一体化装置调试作业指导书4.调试前准备4.1 准备工作安排4.2 作业人员要求4.3 试验仪器及材料4.4 危险点分析与预防控制措施5.单体调试5.1 电源和外观检查5.1.1 电源检查5.1.2 装置外观检查5.2 绝缘检查按照DL/T 995-2006标准的6.2.4和6.3.3的要求,采用以下方法进行绝缘检查:a新安装时对装置的外引带电回路部分和外露非带电金属部分及外壳之间,以及电气上无联系的各回路之间,用500V兆欧表测量其绝缘电阻值应大于20MΩ。

220kV智能变电站合并单元、智能终端改造技术方案分析

220kV智能变电站合并单元、智能终端改造技术方案分析

220kV智能变电站合并单元、智能终端改造技术方案分析摘要:如今,社会的用电需求发生了剧烈的变化,尤其对于家庭用电来说,用电结构和用电形式都更为复杂,为了适应社会的用电需求,国家不断的开发了新的供电技术,智能变电站就是一个典型的代表。

本文的主要内容就是对220kV智能变电站合并单元、智能终端改造技术方案进行分析。

关键词:220KV智能变电站;合并单元;智能终端;技术改造智能变电站相比传统的变电站而言,其运行效率更高,在安全性和可靠性方面也有了非常明显的提升,管理负担比较轻。

但是智能终端和智能技术的介入,使得变电站的继电保护系统出现了不同程度的运行问题,因此,必须要通过对合并单元和智能终端进行技术改造,使之既能够起到高效管理和监督系统运行的作用,又不对继电保护产生影响。

一、整改试验内容(一)待改造装置本次220KV智能变电站进行合并单元好智能终端改造的待改造装置具体内容如下:(二)工作内容1、合并单元的改造内容。

重新进行合并单元二次电缆的接线,提交相关的接线模型,将其与SCD虚端子进行连接,完成上述工作后,下载对应的装置配置。

实施加量调试,并对采样进行测试,测试位置选择在保护测控侧。

2、智能终端的改造内容。

更换终端装置,待更换的装置主要是回路板和TDC 板,完成相关的背板图设计,现场重新接线,以便于操作回路电缆的二次线。

对ICD模型进行更新,新做SCD虚端子,完成对应的连接工作,最后导出配置下装。

为了实现单间隔保护,必须要整体重新传动出口。

此外,为了保证智能终端与机构间的传动,还应重新验证遥信对点工作。

总体来说,智能终端的技术改造需要完成下述工作:完成对应装置的更新调试、设计绘制智能终端的二次背板图与二次接线图、完成新的二次电缆线的接线工作、制作ICD文件与SCD虚端子,并完成对应的连接工作、下装配置包括智能终端、保护和测控。

完成全站所有的验证工作,完成智能终端和开关机构的联调验证工作。

二、整改总体思路及步骤(一)整站停电优势分析:技术改动的工作量比较小,难度更低,按照对应的流程完成相关配置的更换即可,此方案更加的稳妥,改造后对各个环节进行对应的验证工作,确认无误之后即表示改造完成。

智能变电站合并单元和智能终端调试.概要


•精度测试
•SV报文检查
智能变电站合并单元介绍
• 合并单元最初是属于电子式互感器的附属品
• 目前智能变电站,合并单元更多的是A/D转换及电 压并列、切换功能
智能变电站合并单元介绍
智能变电站的互感器采用两种方式: •电子式互感器 二次输出为数字量,弱信号 二次输出规约 基于 IEC60044-8 的 FT3 •电磁式互感器(主要形式) 二次输出为模拟量电流为1A/5A,电压为 57V/100V
智能变电站合并单元与智能终端 及故障录波网络分析仪介绍及调试
送变电调试所 王天锷
提纲
• 合并单元介绍及调试
• 智能终端介绍及调试 • 检修问题
• 故障录波网络分析仪
一、合并单元的介绍及调试
•智能变电站合并单元介绍
•合并单元的延时与同步介绍 •合并单元等间隔离散性(抖动)介绍 •合并单元延时及等间隔性(抖动)测试 •对时精度及守时功能测试
合并单元介绍
• 对于接入了两段及以上母线电压的母线电压合并单元, 母线电 压并列功能宜由合并单元完成,合并单元通过 GOOSE 网络获 取断路器、 刀闸位置信息, 实现电压并列功能。 • 合并单元应能提供输出 IEC 61850 — 9 协议的接口及输出 IEC 60044 — 7/8 的 FT3 协议的接口,能同时满足保护、 测控、 录波、 计量设备使用。 对于采样值组网传输的方式, 合并单 元应提供相应的以太网口;对于采样值点对点传输的方式,合 并单元应提供足够的输出接口分别对应保护、 测控、 录 波、 计量等不同的二次设备。 输出接口应模块化并可根据需 要增加输出模块。 • 合并单元应能接收 12 路电子式互感器的采样信号, 经同步和 合并之后对外提供采样值数据。
智能变电站合并单元介绍

智能变电站合并单元和智能终端调试综述

智能变电站合并单元和智能终端调试综述在智能变电站的运行中,合并单元和智能终端是至关重要的组成部分。

它们的正常运行对于保障变电站的稳定、可靠和高效具有关键意义。

因此,对合并单元和智能终端的调试工作显得尤为重要。

合并单元是用于对一次互感器传输过来的电气量进行合并和数字化处理的设备。

它将传统的模拟量信号转换为数字信号,为变电站的二次设备提供准确、实时的数据支持。

智能终端则是连接一次设备和二次设备的智能接口装置,实现对一次设备的监测、控制和保护等功能。

在调试合并单元时,首先要进行外观检查。

查看其外壳是否有损伤、变形,接线端子是否牢固,标识是否清晰准确。

接着是通电检查,确认合并单元能够正常启动,指示灯显示正常。

然后进行精度测试,这是确保合并单元性能的关键步骤。

通过施加标准的模拟量信号,对比合并单元输出的数字量与预期值,检查其测量精度是否满足要求。

对于智能终端的调试,同样要从外观和通电开始。

检查其外观是否完好,有无受潮、腐蚀等情况。

通电后,观察指示灯和显示屏的状态,确认其工作正常。

接下来是通信功能测试,检查智能终端与其他设备之间的通信是否畅通,数据传输是否准确无误。

还需要进行控制功能测试,验证对一次设备的分合闸控制命令能否正确执行。

在实际调试过程中,还需要关注一些常见问题。

比如,合并单元可能会出现采样值异常、同步信号丢失等问题。

采样值异常可能是由于互感器故障、接线错误或者合并单元本身的硬件问题导致。

同步信号丢失则可能是由于时钟源故障或者通信链路干扰。

对于智能终端,常见的问题包括控制命令执行失败、遥信变位不准确等。

控制命令执行失败可能是由于一次设备故障、接线松动或者智能终端的控制逻辑错误。

遥信变位不准确可能是由于信号采集回路故障或者软件算法问题。

为了有效地解决这些问题,调试人员需要具备扎实的专业知识和丰富的实践经验。

在遇到采样值异常时,要逐步排查互感器、接线和合并单元,确定故障点并进行修复。

对于同步信号丢失的问题,需要检查时钟源和通信链路,采取相应的措施恢复同步。

220kV智能变电站合并单元、智能终端改造技术方案的分析

220kV智能变电站合并单元、智能终端改造技术方案的分析作者:张浩张艳来源:《电子技术与软件工程》2016年第04期摘要为探讨不停电或系统单母线轮停方式进行合并单元、智能终端整改的可行性、技术实施难点、安全隐患,本文从合并单元、智能终端的网络配置方案以及线路、母线、变压器保护的二次信息交互图入手,重点对“220kV系统A、B套轮停”、“单母线轮停”二种不停电或部分停电的技术方案进行了详细的分析阐述,为今后合并单元、智能终端的不停电改造提供了较好参考应用价值。

【关键词】合并单元智能终端智能变电站1 引言按照《国调中心关于河南电网500kV菊城智能变电站多套差动保护误动情况的通报》(调继〔2013〕293号)文件的相关要求,湖北电网需要对汪营、禹王、宫台等15座220kV 已投运智能变电站中的合并单元和智能终端进行整改。

对于220kV及以上已投运智能变电站中的合并单元和智能终端的整改,常规的做法是采用变电站全停的方式进行改造,但是湖北电网部分220kV智能变电站在系统所处地位较为重要,不能采用全部停电的方式进行改造,只能采用部分停电和不停电的方式进行。

本文结合湖北电网220kV智能变电站现有的实际情况以及电网的系统结构,对合并单元、智能终端采取停电和系统单母线轮停方式进行整改的可行性、技术实施难点、安全隐患进行了分析和探讨。

2 改造的工作内容由于湖北电网已投运的15座220kV智能变电站中,合并单元、智能终端均不满足《模拟量输入式合并单元专业检测检验合格产品公告》中合格产品的装置型号、版本、校验码要求,所以此次改造需要更换原有装置,修改相关配线,更换部分插件以及升级软件程序,若装置ICD模型文件发生变化,还需要重新进行虚端子的连接,SCD文件的配置,CID文件的下装等工作。

同时,按照《智能变电站合并单元测试规范》和智能变电站继电保护检验规程》规程的要求,还应开展合并单元和智能终端的单体检验调试,并对各间隔合并单元与母线合并单元进行级联测试。
