超声剪切波成像与应变比率

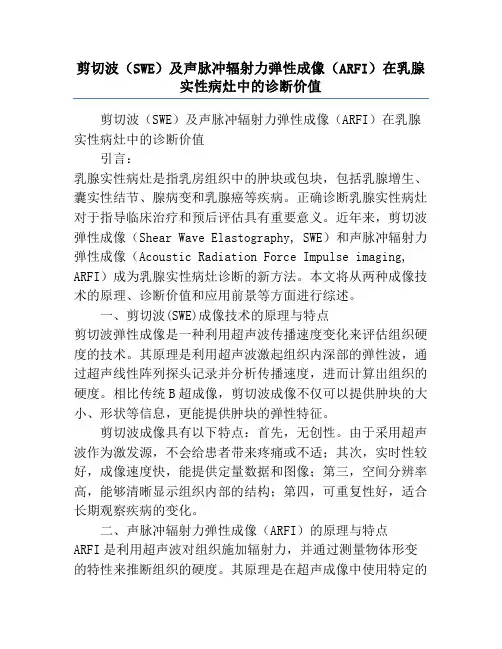

剪切波(SWE)及声脉冲辐射力弹性成像(ARFI)在乳腺实性病灶中的诊断价值
剪切波（SWE）及声脉冲辐射力弹性成像（ARFI）在乳腺实性病灶中的诊断价值剪切波（SWE）及声脉冲辐射力弹性成像（ARFI）在乳腺实性病灶中的诊断价值引言：乳腺实性病灶是指乳房组织中的肿块或包块，包括乳腺增生、囊实性结节、腺病变和乳腺癌等疾病。
正确诊断乳腺实性病灶对于指导临床治疗和预后评估具有重要意义。
近年来，剪切波弹性成像（Shear Wave Elastography, SWE）和声脉冲辐射力弹性成像（Acoustic Radiation Force Impulse imaging, ARFI）成为乳腺实性病灶诊断的新方法。
本文将从两种成像技术的原理、诊断价值和应用前景等方面进行综述。
一、剪切波(SWE)成像技术的原理与特点剪切波弹性成像是一种利用超声波传播速度变化来评估组织硬度的技术。
其原理是利用超声波激起组织内深部的弹性波，通过超声线性阵列探头记录并分析传播速度，进而计算出组织的硬度。
相比传统B超成像，剪切波成像不仅可以提供肿块的大小、形状等信息，更能提供肿块的弹性特征。
剪切波成像具有以下特点：首先，无创性。
由于采用超声波作为激发源，不会给患者带来疼痛或不适；其次，实时性较好，成像速度快，能提供定量数据和图像；第三，空间分辨率高，能够清晰显示组织内部的结构；第四，可重复性好，适合长期观察疾病的变化。
二、声脉冲辐射力弹性成像（ARFI）的原理与特点ARFI是利用超声波对组织施加辐射力，并通过测量物体形变的特性来推断组织的硬度。
其原理是在超声成像中使用特定的束斑模式产生一个辐射力，产生的应变迅速蔓延，并被激发源所监测到，通过处理和分析声脉冲信号的时间幅度变化，可以得出组织的硬度信息。
ARFI成像的特点如下：第一，定量化程度高，能够提供组织硬度的具体数值；第二，成像速度快，可在几秒钟内完成；第三，对于深部组织也有较好的成像效果；第四，对于小肿块的检测敏感度较高。
三、剪切波（SWE）和声脉冲辐射力弹性成像（ARFI）在乳腺实性病灶中的应用1. 诊断乳腺增生乳腺增生是一种常见的乳腺疾病，可导致乳房肿胀、疼痛等不适症状。
超声剪切波弹性成像的技术进展
超声剪切波弹性成像的技术进展李强【摘要】E成像,又称为实时剪切波弹性成像,该技术是近来兴起的一种实时二维弹性成像技术,它与静态弹性成像技术有本质的区别,与瞬时弹性成像技术以及声辐射力弹性成像技术相比,在技术上也有了新的进展.本文介绍了弹性成像的相关原理,以及现阶段应用于临床的弹性成像技术,并着重探讨了实现E成像快速、实时、大范围检测的技术方法,尤其是在剪切波产生、检测、成像方面采用的技术,如"马赫圆锥"动态的相干增强技术,一次并行发射、接收的超高频成像技术.同时对E成像技术的研究及其临床应用进展做了综述,最后对剪切波弹性成像技术的未来应用进行了展望.%E imaging, also named shear wave elastography (SWE) is a real time elastography technology of two-dimensional emerging in recent years. It is not only fundamentally different from the static elastography technique, but also different from transient elastography and acoustic radiation force impulse. A new technology progress has occurred in SWE. In this paper, the related principle of elastography and several elastography technologies in clinical application were introduced, and the methods of achieving rapid, real-time, and extensive testing of SWE were explored. Meanwhile, emerging and detecting methods of SWE, for example, dynamic coherence enhancement technique based on "March Wave" and ultra high frequency imaging technology for one transmitting-receiving were renumbered. Moreover, this paper reviewed the technology researches and clinical applications of SWE, and the future development of SWE was discussed in the end.【期刊名称】《中国医疗设备》【年(卷),期】2017(032)007【总页数】6页(P101-105,123)【关键词】E成像;声辐射力脉冲;马赫圆锥;超高频;杨氏模量;声束形成【作者】李强【作者单位】泰安市中医医院设备科,山东泰安271000【正文语种】中文【中图分类】R445.1超声诊断技术的发展，包括A型（Amplitude）、B型（Brightness）、M型（Motion）、C型（Color）、D型（Doppler）超声等，经历了一个由“点”（A型超声）、“线”(M型超声）、“面”（二维超声）、“体”（三维超声）的发展过程[1]。
剪切波超声弹性成像在乳腺疾病中的应用
剪切波超声弹性成像在乳腺疾病中的应用巫朝君;杨伟雄;卢超政;黄友清【摘要】目的：探讨剪切波超声弹性成像(SWE)在乳腺良恶性疾病鉴别诊断中的价值。
方法选择茂名市人民医院2012年1月~2014年1月收治的女性乳腺疾病患者208例作为研究对象，采用SWE与乳腺影像报告与数据系统(BI-RASD)对所有患者进行定性诊断，比较乳腺腺体及良恶性病变的弹性模量值，并比较弹性最大值、弹性平均值及BI-RASD对乳腺良恶性疾病的诊断效能。
结果病理诊断良性病灶176个，恶性病灶60个。
SWE成像乳腺纤维瘤、乳头状瘤及乳腺病以均一的蓝色为主要表现，炎性脓肿以蓝色为主，内部可见未着色区；浸润性导管癌、浸润性小叶癌和导管内癌主要表现红色为主的杂乱色彩，导管内乳头状癌以蓝色为主，内部可见红色及无着色区域。
恶性病变弹性最大值、弹性平均值均大于良性病变和乳腺腺体组织(P<0.01)，良性病变大于乳腺腺体组织(P<0.01)，弹性最小值良恶性病变差异无统计学意义(P>0.05)，但均大于乳腺腺体(P<0.01)。
弹性最大值诊断乳腺疾病的敏感性、特异性和准确度与BI- RASD分级比较差异有统计学意义(χ2=17.788、26.072、4.470，P=0.000、0.000、0.035)。
结论SWE操作简单、无需加压，可直接显示出病灶的弹性值，能够客观、量化评价病灶内部的硬度，有助于临床医师更为全面了解病灶的组织特征，为乳腺疾病的鉴别诊断提供了新途径。
%Objective To investigate the value of shear wave elastography (SWE) in the diagnosis of benign and malig-nant breastlesions. Methods 208 female patients with breast lesions admitted to People's Hospital of Maoming City from January 2012 to January 2014 were selected as the study objects, and all the patients obtained the SWE and breast imaging reporting and data system (BI-RASD) qualitative diagnosis. Compared theelastic modulus values of breast lesions, benign and malignant lesions, compared the elastic maximum, average values, and diagnosis efficiency of BI-RASD on the benign and malignant breast lesions. Results 176 benign lesions and 60 malignant lesions were diagnosed by the pathology. SWE imaging of breast fibroma, papillomatosis and breast disease showed uniform blue, and manifes-tations of inflammatory abscess were blue, the uncolored areas were not seen inside; invasion ductal carcinoma, inva-sive lobular carcinoma and intraductal carcinoma showed red as a main color with messy color, intraductal papillary carcinoma showed blue as a main color, and the red and the non colored section were seen interior. Elastic maximum and elastic average of malignant lesions were bigger than those of the benign lesions and breast gland tissue (P<0.01), benign lesions were greater than the mammary gland tissue (P< 0.01); there was no statistically significant difference in elastic minimum value between benign and malignant lesions (P> 0.05), but greater than that of the mammary gland tissue (P<0.01). Compared elastic modulus maximum value in the diagnosis of the sensitivity, specificity and accuracy of breast diseases with BI-RASD classification, the differences were statistically significant(χ2=17.788, 26.072, 4.470, P=0.000, 0.000, 0.035). Conclusion SWE has the advantages of simple operation, without pressure, and can directly show the elasticity value of the lesions. It can objectively quantitatively evaluate internal hardness of lesions, help the clinician understand organizational characteristics of lesions, provide a new way for the diagnosis of breast diseases.【期刊名称】《中国医药导报》【年(卷),期】2015(000)001【总页数】5页(P90-93,169)【关键词】乳腺疾病;超声检查;剪切波弹性成像;鉴别诊断【作者】巫朝君;杨伟雄;卢超政;黄友清【作者单位】广东省茂名市人民医院超声诊断科，广东茂名 525000;广东省茂名市人民医院超声诊断科，广东茂名 525000;广东省茂名市人民医院超声诊断科，广东茂名 525000;广东省茂名市人民医院超声诊断科，广东茂名 525000【正文语种】中文【中图分类】R445.1近年来乳腺疾病发病率居高不下，特别是乳腺癌已成为女性发病率最高的恶性肿瘤[1]，对女性的健康产生严重的威胁。

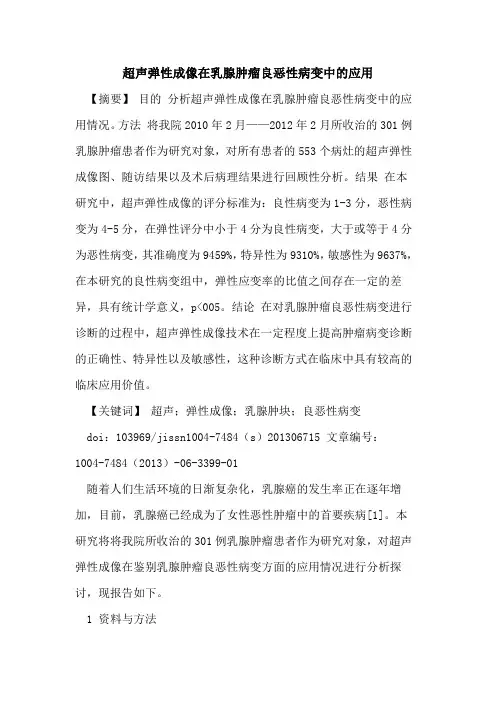

超声弹性成像在乳腺肿瘤良恶性病变中应用论文
超声弹性成像在乳腺肿瘤良恶性病变中的应用【摘要】目的分析超声弹性成像在乳腺肿瘤良恶性病变中的应用情况。
方法将我院2010年2月——2012年2月所收治的301例乳腺肿瘤患者作为研究对象，对所有患者的553个病灶的超声弹性成像图、随访结果以及术后病理结果进行回顾性分析。
结果在本研究中，超声弹性成像的评分标准为：良性病变为1-3分，恶性病变为4-5分，在弹性评分中小于4分为良性病变，大于或等于4分为恶性病变，其准确度为9459%，特异性为9310%，敏感性为9637%，在本研究的良性病变组中，弹性应变率的比值之间存在一定的差异，具有统计学意义，p<005。
结论在对乳腺肿瘤良恶性病变进行诊断的过程中，超声弹性成像技术在一定程度上提高肿瘤病变诊断的正确性、特异性以及敏感性，这种诊断方式在临床中具有较高的临床应用价值。
【关键词】超声；弹性成像；乳腺肿块；良恶性病变doi：103969/jissn1004-7484（s）201306715 文章编号：1004-7484（2013）-06-3399-01随着人们生活环境的日渐复杂化，乳腺癌的发生率正在逐年增加，目前，乳腺癌已经成为了女性恶性肿瘤中的首要疾病[1]。
本研究将将我院所收治的301例乳腺肿瘤患者作为研究对象，对超声弹性成像在鉴别乳腺肿瘤良恶性病变方面的应用情况进行分析探讨，现报告如下。
1 资料与方法11 一般资料将我院2010年2月——2012年2月所收治的301例乳腺肿瘤患者作为研究对象，所有患者均为女性，她们的年龄为21-77岁，平均年龄为433岁，其中418个实性低回声病灶，135个无回声/中囊性病灶，在超声显示下有553个病灶，360个临床扪及病灶。
12 方法对本研究的301例患者的553个病灶的超声弹性成像图、随访结果以及术后病理结果进行回顾性分析。
让患者取仰卧位使其乳腺充分显露出来，先用彩色多普勒超声仪来对患者的病患部位进行详细的扫查，以此来对患者的后方声衰减、内部回声、边缘边界、病灶大小以及病灶位置等情况进行全面的了解。
超声新技术辅助诊断BI-RADS_4_类病变的应用进展
Application progresses of new ultrasonic technologies forassisting diagnosis of BI-RADS 4 lesionsLI Jiahong1， LIN Pengji1， WU Tianqi1， XUE Mingsong1， CHEN Tingwei2，LIANG Weixiang3， LIU Tao3*（1.The Second Clinical College， Guangzhou Medical University， Guangzhou 511436， China；2.Department of Interventional， Guangzhou Red Cross Hospital， Jinan University， Guangzhou 510240， China；3.Department of Ultrasound Medicine， the Third Affiliated Hospital of Guangzhou Medical University， Guangzhou Provincial Key Laboratory of Major Obstetric Diseases， Guangdong Provincial ClinicalResearch Center for Obstetrics and Gynecology， Guangzhou 510150， China）［Abstract］The ultrasonic manifestations of benign and malignant breast imaging-reporting and data system （BI-RADS）4 lesions overlap in some degrees，is able to result in unnecessary biopsy or untimely therapy.Accurate classifying the nature of BI-RADS 4 breast lesions can provide reliable references for clinical decision-making.The progresses of application of new ultrasonic technologies，including automated breast volume scanner，superb micro-vascular imaging，elastography，contrast-enhanced ultrasound and artificial intelligence for assisting diagnosis of BI-RADS 4 lesions were reviewed in this article.［Keywords］breast neoplasms； ultrasonography； breast imaging reporting and data systemDOI：10.13929/j.issn.1672-8475.2024.01.011超声新技术辅助诊断BI-RADS 4类病变的应用进展李嘉泓1，林鹏基1，吴天祺1，薛明松1，陈庭威2，梁伟翔3，刘韬3*（1.广州医科大学第二临床医学院，广东广州 511436；2.暨南大学附属红十字会医院介入科，广东广州 510240；3.广州医科大学附属第三医院超声医学科广东省产科重大疾病重点实验室广东省妇产疾病临床研究中心，广东广州 510150）［摘要］乳腺影像-报告和数据系统（BI-RADS）4类良、恶性病变的常规超声表现存在一定重叠，易致不必要的穿刺或延误治疗；准确判断乳腺病变性质可为临床决策提供可靠参考。

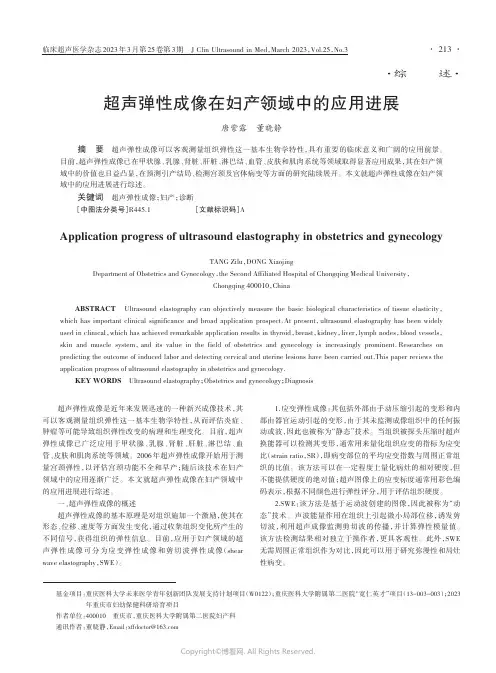

211053159_超声弹性成像在妇产领域中的应用进展
·综述·超声弹性成像是近年来发展迅速的一种新兴成像技术，其可以客观测量组织弹性这一基本生物学特性，从而评估炎症、肿瘤等可能导致组织弹性改变的病理和生理变化。
目前，超声弹性成像已广泛应用于甲状腺、乳腺、肾脏、肝脏、淋巴结、血管、皮肤和肌肉系统等领域。
2006年超声弹性成像开始用于测量宫颈弹性，以评估宫颈功能不全和早产；随后该技术在妇产领域中的应用逐渐广泛。
本文就超声弹性成像在妇产领域中的应用进展进行综述。
一、超声弹性成像的概述超声弹性成像的基本原理是对组织施加一个激励，使其在形态、位移、速度等方面发生变化，通过收集组织变化所产生的不同信号，获得组织的弹性信息。
目前，应用于妇产领域的超声弹性成像可分为应变弹性成像和剪切波弹性成像（shear wave elastography ，SWE ）。
1.应变弹性成像：其包括外部由手动压缩引起的变形和内部由器官运动引起的变形，由于其未监测成像组织中的任何振动或波，因此也被称为“静态”技术。
当组织被探头压缩时超声换能器可以检测其变形，通常用来量化组织应变的指标为应变比（strain ratio ，SR ），即病变部位的平均应变指数与周围正常组织的比值。
该方法可以在一定程度上量化病灶的相对硬度，但不能提供硬度的绝对值；超声图像上的应变标度通常用彩色编码表示，根据不同颜色进行弹性评分，用于评估组织硬度。
2.SWE ：该方法是基于运动波创建的图像，因此被称为“动态”技术。
声波能量作用在组织上引起微小局部位移，诱发剪切波，利用超声成像监测剪切波的传播，并计算弹性模量值。
该方法检测结果相对独立于操作者，更具客观性。
此外，SWE 无需周围正常组织作为对比，因此可以用于研究弥漫性和局灶性病变。
基金项目：重庆医科大学未来医学青年创新团队发展支持计划项目（W0122）；重庆医科大学附属第二医院“宽仁英才”项目（13-003-003）；2023年重庆市妇幼保健科研培育项目作者单位：400010重庆市，重庆医科大学附属第二医院妇产科通讯作者：董晓静，Email ：超声弹性成像在妇产领域中的应用进展唐紫露董晓静摘要超声弹性成像可以客观测量组织弹性这一基本生物学特性，具有重要的临床意义和广阔的应用前景。
超声剪切波黏弹性成像在肝脏局灶性病变中的研究进展
Advances in Clinical Medicine 临床医学进展, 2023, 13(9), 14377-14382 Published Online September 2023 in Hans. https:///journal/acm https:///10.12677/acm.2023.1392011超声剪切波黏弹性成像在肝脏局灶性病变中的研究进展孙 川1，何雪倩2，张 曼1，张树华1*1华北理工大学附属医院超声科，河北 唐山2华北理工大学附属医院放射科，河北 唐山收稿日期：2023年8月12日；录用日期：2023年9月6日；发布日期：2023年9月13日摘 要鉴别肝脏局灶性病变(FLL)的良恶性一直是临床关注的重点，虽然肝活检对其有极高的准确性，但它是侵入性检查，有一定的危险性，因此很大程度上限制了在临床中的广泛应用。
传统超声作为肝脏的一线检查方法，有着其他检查不可比拟的优势，但面对同病异征，同征异病的FLL ，传统超声对其定性诊断面临着巨大挑战。
超声剪切波黏弹性成像技术的出现，为超声检查评定组织性质提供了新的参考方向，在评估肝纤维化方面已经取得了令人满意的效果，对鉴别FLL 的良恶性方面也表现出一定的潜力，本文就剪切波黏弹性成像在FLL 中的研究进展及相关问题展开论述。
关键词剪切波弹性成像，剪切波频散成像，肝肿瘤，鉴别诊断，综述Research Progress of Ultrasound Shear Wave Viscoelastic Imaging in Focal Lesions of the LiverChuan Sun 1, Xueqian He 2, Man Zhang 1, Shuhua Zhang 1*1Ultrasound Department, Affiliated Hospital of North China University of Science and Technology, Tangshan Hebei 2Department of Radiology, Affiliated Hospital of North China University of Science and Technology, Tangshan HebeiReceived: Aug. 12th , 2023; accepted: Sep. 6th , 2023; published: Sep. 13th , 2023*通讯作者。
超声剪切波弹性成像关键技术及应用中国科学院深圳先进技术研究院
超声剪切波弹性成像关键技术及应用二、推荐单位意见医学超声既是临床疾病诊断旳重要手段，也是医疗影像设备产业中旳重要支柱。
该项目针对肝硬化和乳腺癌初期无创诊断旳重大需求和技术瓶颈，发明了基于超声波力学效应旳超声剪切波弹性成像技术，实现了剪切波弹性成像理论创新、技术突破和仪器研制。
关键技术与器件通过临床测试和转化，形成了具有自主知识产权旳专用超声弹性成像以及融合弹性成像旳高端超声影像产品，广泛用于临床诊断，获得了突出旳经济效益和社会效益。
该项目受到专家和行业旳高度评价，是源于基础、技术创新开发和产业转化旳链条式重大创新成果。
该项目曾获得2023年度“广东省科学技术奖技术发明一等奖”和“中国科学院科技增进发展奖”。
中国科学院决定推荐该项目申报2023年度国家技术发明奖。
推荐该项目为国家技术发明奖二等奖。
项目属生物医学工程学领域。
肝脏和乳腺疾病是危害数以亿计国民健康旳重大公共卫生问题，尤其是肝硬化和乳腺癌会引起很高致死率，初期诊断是提高治愈率和改善预后旳关键。
医学超声是肝脏和乳腺重大疾病初期影像筛查旳首选措施，但老式B超成像存在肝硬化检测敏感性差、乳腺癌检测特异性差旳瓶颈。
超声弹性成像运用超声波力学效应实现对人体组织生物力学参数旳无创定量测量，是超声影像技术旳重大革新，可认为肝硬化和乳腺癌等疾病旳临床初期诊断提供关键根据。
研发符合我国国情旳新一代超声弹性成像技术和装备，推进新型医疗检测诊断技术旳广泛应用，对创制高端医疗设备和提高我国重大疾病防治水平均具有重大意义。
该项目在国家自然科学基金和科技支撑计划等支持下，历经八年攻关，率先在我国创立了具有完全自主知识产权旳“超声剪切波弹性成像关键技术及应用体系”，获得重要技术发明点如下：1．发明了声辐射力诱导剪切波及定量超声弹性成像理论和措施，为成像设备研发提供理论基础和关键技术支持。
首创基于时域有限差分法结合动量张量理论旳生物组织中声辐射力计算措施，实现了对声辐射力诱导剪切波旳精确控制；建立了基于剪切波传播速度旳生物力学参数测量模型；发明了运用尺度不变特性点和希尔伯特变换旳实时弹性成像措施，弹性模量测量精度可达±0.5kPa。
超声剪切波成像联合ACRTI-RADS分类诊断甲状腺结节良恶性的价值探寻
超声剪切波成像联合 ACR TI-RADS分类诊断甲状腺结节良恶性的价值探寻摘要:目的：探究超声剪切波成像联合ACRTI-RADS分类诊断甲状腺结节良恶性价值。
方法：选取2019年1月-2020年2月经本院收治的甲状腺结节患者65例，根据两组患者的病情良恶程度将上述患者分为对照组和观察组，对照组为良性组，观察组为恶性组，对两组患者均进行超声检查，对两组患者的超声检查结果进行TI-RADS分级，统计两组患者ACR TI-RADS分类诊断甲状腺良恶性结节与病理结果对比和杨式模量、ACR TI-RADS分类、联合诊断良恶性甲状腺结节的效能。
结果:恶性甲状腺结节共33例，良性甲状腺结节共32例，对照组患者良性组甲状腺结节弹性评分高于观察组，SR值低于观察组，P<0.05，具有统计学意义。
结论：超声剪切波联合ACR TI-RADS进行治疗，可提高患者的良恶性甲状腺结节诊断正确率，对临床应用具有重要意义。
关键词:超声剪切波成像；ACRTI-RADS分类；甲状腺结节；良恶性价值甲状腺结节是因甲状腺细胞的局部增生而出现的肿块，患者颈前会出现颈前肿块，并且会随着吞咽而产生移动，有咽部的异物感，部分患者会出现声音嘶哑或气短的症状[1-2]。
患者会因遗传、缺碘、放射性接触、炎症等多种原因出现甲状腺结节，一般患者不需要治疗，而对比缺碘所导致的患者应该进行碘补充，对于具有恶性病变患者应进行手术切除治疗[3]。
该病患者若不及时进行治疗，则会出现甲状腺分泌功能异常，且会出现甲状腺功能亢进症状，对于结节较大的患者则会影响患者的外观，对于较大结节的患者则会出现压迫的症状，导致患者出现吞咽困难和呼吸困难，若患者甲状腺癌发生转移则会严重威胁患者生命，为保证患者的生活质量，提高患者的生存效率，高效病理学检查是对甲状腺检测的准确标准，超声成像技术目前为止在临床得到广泛应用，因此，本次探究选取65例甲状腺结节患者，对比两组患者检查结果，具体方法如下：1、资料与方法1.1一般资料选取2019年1月-2020年2月经本院收治的甲状腺结节患者65例，根据两组患者的病情良恶程度将上述患者分为对照组和观察组，对照组为良性组，观察组为恶性组，经超声检查可知，观察组患者33例，年龄范围23-31岁，平均年龄为（26.76±3.67）岁；对照组患者32例，年龄范围22-30岁，平均年龄（25.89±3.78）岁，两组患者一般资料经比较无差异，P>0.05，具有可比性。
剪切波超声弹性成像对冈上肌腱滑囊侧部分撕裂的诊断价值分析
剪切波超声弹性成像对冈上肌腱滑囊侧部分撕裂的诊断价值分析黄家兴;王家炜;朱博;蒲大容;胡宁;陈虹【期刊名称】《重庆医学》【年(卷),期】2022(51)18【摘要】目的探究剪切波超声弹性成像(SWE)对于冈上肌腱滑囊侧部分撕裂的诊断价值,并比较其与磁共振成像(MRI)及二维超声对冈上肌腱滑囊侧部分撕裂的诊断价值差异。
方法选取该院骨科行肩关节镜手术的62例患者为研究对象,根据有无肩袖损伤分为无撕裂组(24例)和部分撕裂组(38例)。
术前行肩关节MRI、SWE测定及肩关节超声。
定量测定双侧冈上肌腱与肌腹的杨氏模量,与对侧进行比较,受试者工作特征(ROC)曲线分析对冈上肌腱侧部分撕裂的诊断效能。
结果与无撕裂组比较,部分撕裂组术侧冈上肌腱SWE值明显升高,且两组术侧冈上肌腱SWE值较对侧升高,差异有统计学意义(P<0.05)。
当术侧较对侧的SWE变化值δSWE为20.36 kPa时,诊断部分撕裂的灵敏度为84.2%,特异度为100.0%,高于MRI(P=0.0029)及二维超声(P=0.0019)。
结论SWE测定对冈上肌腱部分撕裂诊断具有应用价值。
【总页数】6页(P3100-3104)【作者】黄家兴;王家炜;朱博;蒲大容;胡宁;陈虹【作者单位】重庆医科大学附属第一医院骨科;重庆医科大学附属第一医院超声医学科【正文语种】中文【中图分类】R445.1【相关文献】1.超声实时剪切波弹性成像与组织弹性成像技术对早期乳腺癌的鉴别诊断价值2.超声剪切波弹性成像与应变式弹性成像对乳腺肿块良恶性病变的诊断价值比较3.常规超声、超声造影、剪切波弹性成像超声在甲状腺结节良恶性鉴别诊断中的应用价值4.超声实时剪切波弹性成像与组织弹性成像技术对早期乳腺癌的鉴别诊断价值5.超声弹性成像联合实时剪切波弹性成像对乳腺良恶性肿瘤的诊断价值因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声剪切波成像与应变比率
1. 引言
超声剪切波成像与应变比率是一种基于超声波技术的成像方法，可以用于研究材料的力学性质和组织的形变情况。
该技术在医学、材料科学、地震学等领域有广泛的应用。
本文将详细介绍超声剪切波成像与应变比率的原理、方法和应用。
2. 超声剪切波成像原理
超声剪切波成像是一种基于超声波传播速度变化的成像方法。
当材料或组织受到外力作用时，会发生形变，从而导致超声波传播速度的变化。
通过测量超声波传播速度的变化，可以获得材料或组织的应变信息。
超声剪切波成像通常采用斜入射的超声波束，通过测量超声波在材料或组织中的传播时间来计算传播速度。
传播速度与材料或组织的力学性质和形变情况有关，因此可以通过测量传播速度的变化来获取应变信息。
3. 超声剪切波成像方法
超声剪切波成像主要包括以下几个步骤：
3.1 数据采集
首先，需要采集超声波在材料或组织中传播的数据。
通常采用超声探头对样品进行扫描，获取超声波在不同位置的传播时间。
3.2 速度计算
通过测量超声波在不同位置的传播时间，可以计算出超声波在材料或组织中的传播速度。
传播速度的计算可以采用不同的算法，如时间延迟法、全息法等。
3.3 影像重建
根据计算得到的传播速度，可以进行影像重建，得到材料或组织的应变分布图像。
影像重建可以采用不同的算法，如反演算法、滤波算法等。
3.4 应变比率计算
根据材料或组织的应变分布图像，可以计算出应变比率。
应变比率是指材料或组织在外力作用下的形变程度。
应变比率的计算可以采用不同的方法，如差分法、模型拟合法等。
4. 超声剪切波成像应用
超声剪切波成像与应变比率在医学、材料科学和地震学等领域有广泛的应用。
4.1 医学应用
超声剪切波成像与应变比率在医学领域可以用于检测组织的弹性性质。
例如，可以用于乳腺癌的早期诊断和评估，通过测量乳腺组织的应变比率来判断组织的恶性程度。
4.2 材料科学应用
超声剪切波成像与应变比率在材料科学领域可以用于研究材料的力学性质和形变行为。
例如，可以用于评估材料的强度、刚度和韧性等力学性质，以及材料在外力作用下的形变情况。
4.3 地震学应用
超声剪切波成像与应变比率在地震学领域可以用于研究地壳的形变情况。
通过测量地震波在地壳中的传播速度变化，可以获取地壳的应变信息，从而研究地震活动的机理和预测地震的发生。
5. 结论
超声剪切波成像与应变比率是一种基于超声波技术的成像方法，可以用于研究材料的力学性质和组织的形变情况。
该技术在医学、材料科学、地震学等领域有广泛的应用。
本文详细介绍了超声剪切波成像与应变比率的原理、方法和应用，并指出了其在医学、材料科学和地震学领域的具体应用。
通过进一步研究和应用，超声剪切波成像与应变比率有望在更多领域发挥重要作用。
