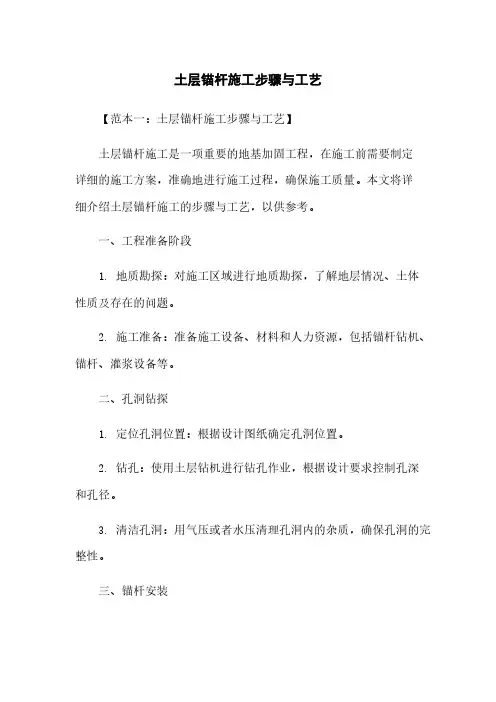

土层锚杆施工步骤与工艺

土层锚杆施工步骤与工艺【范本一:土层锚杆施工步骤与工艺】土层锚杆施工是一项重要的地基加固工程,在施工前需要制定详细的施工方案,准确地进行施工过程,确保施工质量。
本文将详细介绍土层锚杆施工的步骤与工艺,以供参考。
一、工程准备阶段1. 地质勘探:对施工区域进行地质勘探,了解地层情况、土体性质及存在的问题。
2. 施工准备:准备施工设备、材料和人力资源,包括锚杆钻机、锚杆、灌浆设备等。
二、孔洞钻探1. 定位孔洞位置:根据设计图纸确定孔洞位置。
2. 钻孔:使用土层钻机进行钻孔作业,根据设计要求控制孔深和孔径。
3. 清洁孔洞:用气压或者水压清理孔洞内的杂质,确保孔洞的完整性。
三、锚杆安装1. 锚杆准备:根据设计要求截取合适长度的锚杆,并且检查锚杆的质量。
2. 钻孔注浆:先在孔底注浆,在孔口注浆,确保注浆剂均匀填满孔洞,并与土层密切结合。
3. 锚杆安装:将准备好的锚杆放入孔洞中,并适当旋转,使其与注浆剂充分结合。
四、锚固材料固化1. 混凝土固化:等待注浆材料固化,保持固化期间的湿润程度。
2. 构件接头的施工:根据设计要求对接构件进行施工,确保锚杆的坚固性和稳定性。
3. 检验和验收:对施工质量进行检验和验收,确保满足设计要求和安全标准。
五、施工文件整理1. 归档:对施工过程中产生的相关文件进行整理、归档,包括施工方案、设计图纸、验收报告等。
2. 备份:将归档的文件进行备份,确保长期保存。
【范本二:土层锚杆施工步骤与工艺】土层锚杆施工工艺是一项重要的地基加固工程,施工前需要制定详细的施工方案,严格控制施工过程,确保施工质量。
本文将详细介绍土层锚杆施工的步骤与工艺,供参考使用。
一、工程准备1. 地质勘察:对施工区域进行详细的地质勘察,了解地层情况、土体性质以及潜在的问题。
2. 施工准备:准备所需的施工设备、材料和人力资源,包括锚杆钻机、锚杆、灌浆设备等。
二、孔洞钻探1. 孔洞定位:根据设计要求确定孔洞位置。
2. 钻孔施工:使用土层钻机进行孔洞钻探,控制孔深和孔径。
土层锚杆施工方案

土层锚杆施工方案1. 引言土层锚杆在土工工程中起着重要的作用,它能够增加土体的稳定性和抗滑能力。
本文档将介绍土层锚杆施工方案,包括施工流程、施工材料和设备、施工工艺以及质量控制等内容。
2. 施工流程土层锚杆的施工流程一般包括以下几个步骤:2.1 前期准备1.根据设计要求,确定土层锚杆的布置和数量。
2.准备施工材料和设备,包括锚杆、锚索、灌浆剂等。
3.设置施工现场标志,确保施工安全。
2.2 锚杆钻孔1.根据设计要求,在土层中选择合适的位置进行钻孔。
2.使用钻头进行土层钻孔,直至达到设计要求的深度。
3.钻孔结束后,清理孔内杂物和泥浆。
2.3 锚杆安装1.在钻孔孔壁上涂刷灌浆剂,以增加土层与锚杆的结合力。
2.将锚杆插入钻孔中,确保锚杆的垂直度和水平度。
3.锚杆的底部通常会连接到锚板或锚束上,通过锚束与土层相连接。
2.4 锚索固定1.在锚杆顶部安装锚索,通常使用扁平钢束或钢绞线作为锚索。
2.将锚索穿过锚杆并用螺母固定。
2.5 灌浆加固1.在锚杆孔内进行灌浆加固,用于填充孔内空隙并增加土层的稳定性。
2.灌浆剂通常选择低粘度的水泥浆,通过压力注入的方式进行。
3.确保灌浆剂充分填满整个钻孔并与土层形成良好的结合。
2.6 后期处理1.施工完成后,对施工现场进行清理,确保无杂物和泥浆残留。
2.进行工程验收,确保土层锚杆施工质量符合设计要求。
3. 施工材料和设备土层锚杆施工一般需要以下材料和设备:•锚杆:通常采用钢筋混凝土或预应力混凝土。
•锚索:常见的有扁平钢束和钢绞线。
•灌浆剂:一般选择低粘度的水泥浆或聚合物浆料。
•钻孔设备:包括钻机、钻头、钻杆等。
•灌浆设备:包括注浆泵、管道等。
4. 施工工艺土层锚杆的施工工艺一般包括以下几个步骤:1.钻孔准备:选择合适的位置和孔径进行钻孔,并清理钻孔杂物。
2.锚杆安装:将锚杆插入钻孔,并与土层形成牢固连接。
3.锚索固定:安装锚索,固定在锚杆顶部,以增加土层的抗拉能力。
4.灌浆加固:通过压力注入方式,将灌浆剂注入钻孔中,填充孔内空隙和加固土层。
锚杆支护施工方案

锚杆支护施工方案引言概述:锚杆支护是一种常用的地下工程支护技术,它通过使用钢筋锚杆将地下结构与岩土体连接起来,增强其稳定性和承载能力。
本文将详细介绍锚杆支护施工方案的五个部分,包括锚杆的选择与设计、锚杆的预处理、锚杆的施工方法、锚杆的质量控制以及施工后的监测与维护。
一、锚杆的选择与设计:1.1 锚杆的材料选择:根据工程的具体要求和岩土体的特性,选择合适的锚杆材料,常见的有钢筋锚杆、玻璃钢锚杆和碳纤维锚杆等。
1.2 锚杆的直径与长度设计:根据地下工程的要求和岩土体的承载能力,确定锚杆的直径和长度。
一般情况下,直径越大、长度越长的锚杆能够提供更好的支护效果。
1.3 锚杆的布置方式设计:根据地下工程的结构特点和岩土体的力学性质,设计合理的锚杆布置方式,包括锚杆的间距、排列方式和角度等。
二、锚杆的预处理:2.1 岩土体的处理:在进行锚杆支护之前,需要对岩土体进行必要的处理,包括清理松散物、修整表面和加固裂缝等,以提高锚杆的粘结强度。
2.2 钻孔的施工:根据锚杆的设计要求,进行钻孔施工,包括钻孔的位置、直径和深度等,确保钻孔的准确性和质量。
2.3 锚固剂的注入:在完成钻孔后,将锚固剂注入钻孔中,填充整个孔道,使其与岩土体形成牢固的结合,增强锚杆的支护效果。
三、锚杆的施工方法:3.1 锚杆的安装:根据设计要求,将预制好的锚杆插入钻孔中,确保其正确的位置和方向,并保证与锚固剂的充分接触。
3.2 锚杆的张拉:通过专用的张拉设备对锚杆进行张拉,使其产生预压力,增加岩土体的抗拉强度,提高支护效果。
3.3 锚杆的锚固:在完成锚杆的张拉后,对锚固部位进行固定,确保锚杆与岩土体之间的连接牢固可靠。
四、锚杆的质量控制:4.1 锚杆的质量检测:对锚杆进行必要的质量检测,包括锚杆的直径、长度和张拉力等参数的检测,以确保其符合设计要求和施工规范。
4.2 锚杆的质量验收:在锚杆施工完成后,进行质量验收,包括对锚杆的外观质量、锚固效果和张拉力的检测,以确保施工质量达到要求。

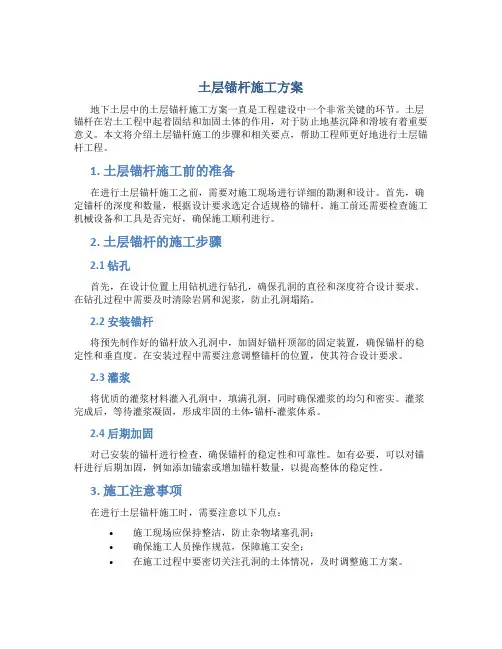

土层锚杆施工方案

土层锚杆施工方案地下土层中的土层锚杆施工方案一直是工程建设中一个非常关键的环节。
土层锚杆在岩土工程中起着固结和加固土体的作用,对于防止地基沉降和滑坡有着重要意义。
本文将介绍土层锚杆施工的步骤和相关要点,帮助工程师更好地进行土层锚杆工程。
1. 土层锚杆施工前的准备在进行土层锚杆施工之前,需要对施工现场进行详细的勘测和设计。
首先,确定锚杆的深度和数量,根据设计要求选定合适规格的锚杆。
施工前还需要检查施工机械设备和工具是否完好,确保施工顺利进行。
2. 土层锚杆的施工步骤2.1 钻孔首先,在设计位置上用钻机进行钻孔,确保孔洞的直径和深度符合设计要求。
在钻孔过程中需要及时清除岩屑和泥浆,防止孔洞塌陷。
2.2 安装锚杆将预先制作好的锚杆放入孔洞中,加固好锚杆顶部的固定装置,确保锚杆的稳定性和垂直度。
在安装过程中需要注意调整锚杆的位置,使其符合设计要求。
2.3 灌浆将优质的灌浆材料灌入孔洞中,填满孔洞,同时确保灌浆的均匀和密实。
灌浆完成后,等待灌浆凝固,形成牢固的土体-锚杆-灌浆体系。
2.4 后期加固对已安装的锚杆进行检查,确保锚杆的稳定性和可靠性。
如有必要,可以对锚杆进行后期加固,例如添加锚索或增加锚杆数量,以提高整体的稳定性。
3. 施工注意事项在进行土层锚杆施工时,需要注意以下几点:•施工现场应保持整洁,防止杂物堵塞孔洞;•确保施工人员操作规范,保障施工安全;•在施工过程中要密切关注孔洞的土体情况,及时调整施工方案。
结语土层锚杆施工是一项技术活,需要施工人员具备丰富的经验和工程知识。
只有严格按照施工步骤和要求进行施工,才能确保土层锚杆工程的质量和可靠性。
希望本文的介绍能为土层锚杆施工提供一些参考,帮助工程师更好地进行土层锚杆工程。

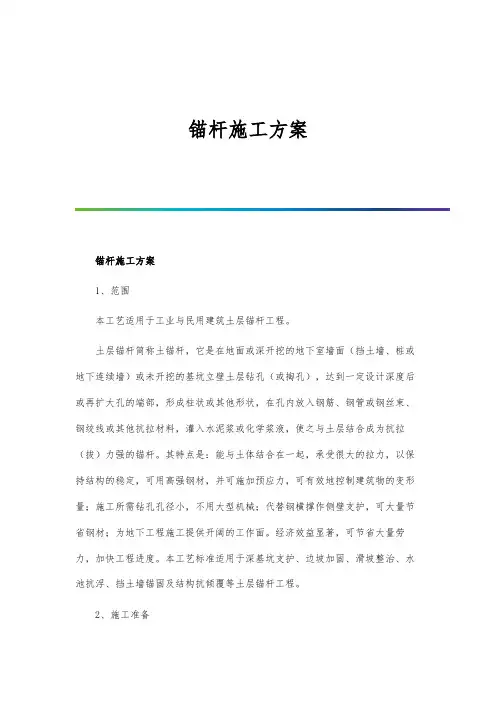

锚杆施工方案

锚杆施工方案锚杆施工方案1、范围本工艺适用于工业与民用建筑土层锚杆工程。
土层锚杆简称土锚杆,它是在地面或深开挖的地下室墙面(挡土墙、桩或地下连续墙)或未开挖的基坑立壁土层钻孔(或掏孔),达到一定设计深度后或再扩大孔的端部,形成柱状或其他形状,在孔内放入钢筋、钢管或钢丝束、钢绞线或其他抗拉材料,灌入水泥浆或化学浆液,使之与土层结合成为抗拉(拔)力强的锚杆。
其特点是:能与土体结合在一起,承受很大的拉力,以保持结构的稳定,可用高强钢材,并可施加预应力,可有效地控制建筑物的变形量;施工所需钻孔孔径小,不用大型机械;代替钢横撑作侧壁支护,可大量节省钢材;为地下工程施工提供开阔的工作面。
经济效益显著,可节省大量劳力,加快工程进度。
本工艺标准适用于深基坑支护、边坡加固、滑坡整治、水池抗浮、挡土墙锚固及结构抗倾覆等土层锚杆工程。
2、施工准备2.1材料要求2.1.1锚杆:用钢筋、钢管、钢丝束或钢绞线多用钢筋;有单杆和多杆之分,单杆多用Ⅱ级或Ⅲ级热轧螺纹粗钢筋,直径由22-32mm;多杆直径为16mm,一般为2-4根,承载力很高的土层锚杆多采用钢丝束或钢绞线。
应有出厂合格证及试验报告。
2.1.2水泥浆锚杆体:水泥用32.5号或42.5号普通硅酸盐水泥;砂用粒径小于2mm的中细砂;水用pH值小于4的水。
2.2主要机具设备2.2.1成孔机具设备:有螺旋式钻孔机、旋转冲击式钻孔机或YQ-100型潜水钻机。
亦可采用普通地质钻孔改装的HGYl00型或ZTl00型钻机,并带套管和钻头等。
2.2.2灌浆机具设备:有灰浆泵、灰浆搅拌机等。
2.2.3张拉设备:用YC-60型穿心式千斤顶,配SY-60型油泵油压表等。
2.3作业条件2.3.1根据地质勘察报告,摸清工程区域地质水文情况,同时查明锚杆设计位置的地下障碍物情况,以及钻孔、排水对邻近建(构)筑物的影响。
2.3.2编制施工组织设计,根据工程结构、地质、水文情况及施工机具、场地、技术条件,制定施工方案,进行施工布置及平面布置,划分区域;选定并准备钻孔机具和材料加工设备;委托安排锚杆及零件制作。
土层锚杆施工工艺流程

土层锚杆施工工艺流程
《土层锚杆施工工艺流程》
土层锚杆施工是一项重要的地基加固工程,常用于岩土边坡、基坑支护、隧道围岩稳定等工程中。
下面是土层锚杆施工的工艺流程。
一、勘察设计
在进行土层锚杆施工前,首先需要进行地质勘察和设计,确定施工位置、锚杆长度和数量、以及锚杆的荷载等参数,为施工工艺流程提供依据。
二、测量布线
确定锚杆的具体位置和深度,进行地面标志和布线,保证锚杆的准确施工位置。
三、钻孔
使用钻机在锚杆位置进行钻孔作业,通常会进行旋挖钻机或钻进式钻机。
四、清理孔口
钻完孔后,需要对孔口进行清理,清除孔口内的泥浆和碎屑,确保锚杆的粘结质量。
五、灌浆
在清理孔口后,灌浆设备会将浆液灌入孔中,填充孔内空隙,增强锚杆与土层之间的粘结性能。
六、锚杆安装
灌浆完成后,将锚杆插入已灌浆的孔内,确保锚杆末端与岩土体之间的良好连接。
七、张拉
锚杆安装完成后,使用张拉设备对锚杆进行张拉作业,增加土层与锚杆之间的夯实性能。
八、防腐处理
对已张拉的锚杆进行防腐处理,保证锚杆的长期使用性能。
以上就是土层锚杆施工的基本工艺流程,通过科学合理的施工流程,可以保证土层锚杆的施工质量和工程稳定性。
土层锚杆设计与施工规范替换方案
土层锚杆设计与施工规范替换方案
土层锚杆是一种用于土壤加固和支护工程中的常见技术。
设计与施工规范的替换方案通常需要根据具体情况进行评估,以下是一些建议:
1. 考虑土壤力学特性:根据实际土壤的类型、含水量、密实度等性质,选择合适的替代材料进行设计。
2. 材料选择:可以考虑使用钢筋混凝土锚杆、预应力混凝土锚杆或者合成材料锚杆等,根据需要选择具有较好强度和耐久性的材料。
3. 锚杆直径和长度:根据土层的稳定性和工程要求,确定合适的锚杆直径和长度。
其中,直径一般应大于土壤孔隙度,长度应能达到稳定土层。
4. 锚固方式:根据工程要求和背景,选择适当的锚固方式,包括单锚杆、双锚杆、网状锚杆等。
5. 施工工艺:根据所选锚杆材料和设计要求,制定合理的施工工艺,包括钻孔、注浆、灌注等工序。
需要注意的是,替换土层锚杆的设计与施工规范方案需要由专业的土木工程师或相关技术人员进行评估和制定,确保工程的安全性和可靠性。
土层锚杆设计与施工规范
土层锚杆设计与施工规范一、引言土层锚杆是一种常用于土体加固和支护工程中的技术措施。
本文档将介绍土层锚杆的设计与施工规范,包括设计原则、材料选择、施工方法等内容。
二、土层锚杆的设计原则土层锚杆在设计时需要考虑以下几个原则:1.强度原则:土层锚杆的设计应满足强度要求,能够有效地抵抗土体的水平力或下滑力,以确保土体稳定。
2.整体稳定原则:土层锚杆与土体之间的相互作用应该考虑到整体的稳定性,确保锚杆与土体的协同工作。
3.延性原则:土层锚杆的设计应具备一定的延性,能够吸收土体变形产生的能量,防止土体的本构不稳定引发灾害事故。
4.可靠性原则:土层锚杆应设计为可靠的结构,考虑到不同的荷载条件和可能出现的不利因素,确保锚固的有效性和安全可靠性。
三、土层锚杆的材料选择3.1 锚杆材料土层锚杆的材料选择应根据工程的实际情况和设计要求进行选择。
常用的材料包括:•钢筋:一般采用高强度钢筋,如HRB400级别的钢筋,能够满足锚固需要的强度要求。
•锚杆套管:常用的材料有钢管和塑料管,选择时需要考虑其耐腐蚀性和承载能力。
3.2 灌浆材料土层锚杆在施工过程中需要使用灌浆材料来填充锚杆孔隙和提高土体与锚杆之间的粘结强度。
常用的灌浆材料有:•水泥浆:采用水泥与水按一定比例搅拌制成,具有固结性好、强度高的特点。
•聚合物浆料:通过聚合物固化剂与水按比例搅拌制成,具有固结快、强度高、延性好等优点。
四、土层锚杆的施工方法4.1 预处理工作在进行土层锚杆施工前,需要进行一些预处理工作,包括:•土层勘察:确定土层的性质和力学参数,为设计提供依据。
•清理锚杆孔:清理锚杆孔内的杂物和泥浆,保证孔洞的质量和几何尺寸符合设计要求。
4.2 锚杆安装土层锚杆的安装包括以下几个步骤:1.钻孔:根据设计要求,在土体中钻孔,一般采用旋喷钻、液压钻等设备进行。
2.安装锚杆:在钻孔中安装锚杆,在锚杆的上部预留一定的长度用于固结锚杆头部与结构物连接。
3.灌浆:在锚杆孔内进行灌浆,填充孔隙并增加土体与锚杆之间的粘结强度。
土层锚杆施工方案
土层锚杆施工方案一)施工准备1.材料(1)预应力杆体材料宜选用钢绞线、高强度钢丝或高强螺纹钢筋。
当预应力值较小或锚杆长度小于20m时,预应力筋也可采用II 级或III 级钢筋。
(2)水泥浆体材料:水泥应普通硅酸盐水泥,必要时可采用抗硫酸盐水泥,不得使用高铝水泥。
细骨料应选用粒径小于2mm的中细砂。
采用符合要求的水质,不得使用污水,不得使用PH值小于4的酸性水。
(3)塑料套管材料:应具有足够的强度,保证其在加工和安装过程中不致损坏,具有抗水性和化学稳定性,与水泥砂浆和防腐剂接触无不良反应。
(4)隔离架应由钢、塑料或其它杆体无害的材料制作,不得使用木质隔离架。
(5)防腐材料:在锚杆服务年限内,应保持其耐久性,在规定的工作温度内或张拉过程中不开裂、变脆或成为流体,不得于相邻材料发生不良反应,应保持其化学稳定性和防水性,不得对锚杆自由段的变形产生任何限制。
2.作业条件(1)在锚杆施工前,应根据设计要求、土层条件和环境条件,合理选择施工设备、器具和工艺方法。
(2)根据设计要求和机器设备的规格、型号,平整出保证安全和足够施工的场地。
(3)施工前,要认真检查原材料型号、品种、规格及锚杆各部件的质量,并检查原材料和主要技术性能是否符合设计要求。
(4)工程锚杆施工前,宜取两根锚杆进行钻孔、注浆、张拉与锁定的试验性作业,考核施工工艺和施工设备的适应性。
(二)操作工艺1.钻孔(1)钻孔前,根据设计要求和土层条件,定出孔位,做出标记。
(2)作业面场地要平坦、坚实、有排水沟,场地宽度大于4m。
(3)钻机就位后,应保持平稳,导杆或立轴与钻杆倾角一致,并在同一轴线上。
(4)钻进用的钻具,可采用地质部门使用的普通岩芯钻探的钻头和管材系列。
钻孔设备可根据土层条件选择专门锚杆钻机或地质钻机。
(5)根据土层条件可选择岩芯钻进,也可选择无岩芯钻进;为了配合跟管钻进,应配备足够数量的长度为0.5-1.0m的短套管。
(6)在钻进过程中,应精心操作,精神集中,合理掌握钻进参数,合理掌握钻进速度,防止埋钻、卡钻等各种孔内事故。
框架锚杆施工方案
框架锚杆施工方案一、引言框架锚杆是现代岩土工程施工中常用的一种支护技术,适用于各种土层和岩石层中的坍塌、滑塌、崩落等稳定性问题。
框架锚杆施工方案是指在具体施工中,根据工程的要求和现场实际情况,详细制定的框架锚杆施工的具体方案和步骤。
二、施工步骤1. 前期准备工作在施工前,需要进行一系列的前期准备工作,包括勘察设计、规划施工现场、准备施工设备和材料等。
2. 爆破处理如果施工地点存在坚硬的岩石层,需要使用爆破技术进行处理,以便为框架锚杆的锚固提供条件。
3. 钻孔按照设计要求,在需要支护的区域进行钻孔,钻孔深度应根据现场具体情况和设计要求来确定。
4. 安装锚杆在完成钻孔后,需要先将预制的锚杆装入钻孔中,然后注入固化剂,使锚杆与钻孔壁紧密结合。
5. 确认锚固效果在完成框架锚杆的安装后,需要进行锚固效果的确认。
可以通过适当的加载试验,检测锚杆与岩土体之间的力学性能以及锚固效果。
6. 框架搭建在确认了锚固效果后,需要进行框架搭建,包括设置支撑杆、搭设钢架等作业。
框架搭建的详细步骤和操作要求需要根据实际情况进行确定。
7. 确认支护效果在完成框架搭建后,需要进行支护效果的确认。
可以通过观测变形、测量应力等方法,检测岩体的稳定性和支护效果。
8. 完善施工记录在完成以上步骤后,需要对施工过程进行记录,包括施工质量、施工工艺、使用材料等方面的记录,以备后续的工程质量评定和质量监管。
三、施工控制要点1.施工现场应保持干燥,防止地下水和雨水对施工造成影响。
2.施工前应进行充分的勘察设计,确保施工方案的科学性和可行性。
3.在施工中要严格按照设计要求和规范进行操作,不得擅自改变施工方案。
4.在施工过程中要严格控制施工制度,保证施工质量和工期的安全。
5.施工过程中要进行施工记录和质量验收,保证施工质量的可控和可追溯性。
四、施工安全措施1.施工人员必须戴好安全帽、安全鞋等个人防护装备,严禁穿拖鞋或裸足作业。
2.严格遵守岩土工程施工作业规程,保证施工人员的安全。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
土层锚杆施工方案
土层锚杆施工方案
一、工程概述
本工程为土层锚杆施工,施工地点为某某市某某区。
二、施工方法
根据现场土层情况,采用钢筋混凝土预制锚杆和现浇錾制成型合股锚杆的施工方法。
三、施工工艺
1. 土层探测:在锚杆施工区域内进行土层探测,确定土层的物理和力学性质。
2. 预制锚杆制作:根据设计要求,采用管道钻和钢筋混凝土模板等工具进行预制锚杆的制作。
3. 现场锚杆制作:根据设计要求,使用錾制成型合股技术对现场锚杆进行制作。
4. 锚杆安装:将预制锚杆和现场锚杆按照设计要求安装在土层内。
5. 灌注固结剂:在锚杆安装完毕后,进行灌注固结剂,增加锚杆与土层之间的牢固性。
四、施工流程
1. 土层探测:派遣工程师和技术人员进行土层探测。
2. 预制锚杆制作:将预制锚杆的型号和数量提供给预制工厂,由预制工厂进行制作。
3. 现场锚杆制作:根据设计要求,在施工现场进行现场锚杆的
制作。
4. 锚杆安装:将预制锚杆和现场锚杆按照设计要求进行安装。
5. 灌注固结剂:在安装完锚杆后,进行灌注固结剂,使锚杆与土层之间牢固结合。
五、施工注意事项
1. 在施工过程中,要严格按照设计要求进行施工,确保锚杆的质量。
2. 在操作现场钻具时,要遵守操作规程和操作规范,确保施工人员的安全。
3. 在灌注固结剂时,要控制好固结剂的浓度和用量,以确保固结剂的效果。
4. 施工过程中要严格按照施工方案进行施工,确保施工质量。
六、施工时间安排
预计施工时间为10天。
以上为土层锚杆施工方案,如有需要请参考。
