郑州大学数字逻辑电路课程试卷A 考试答案
A卷答案
一: 1) 43 , 114 2) 0 , 1 3) OC门 4) 3 , 1
5) 时钟触发边沿 6) 4 7) 无效状态, 有效循环
8) 11, 4 9) RS 10) 2
二 :
1: F1= DADCDB F2=1
2: Y=AB
3
A3 A2 A1 A0A3A1A0A2B1B0B2B3a3a2a0a1s3s0s1s2CI
4:
QQSETCLRD=1000
5:
Q1Q2
6: 0-1-2-3-4-5-6-7-8-9-10-11-0
三:
(5分) (2分) M A1 A0 B1 B0 B1=m1+m2+m6+m7
0 0 0 0 0 B0=m1+m2+m5+m7
0 0 1 0 1
0 1 0 1 1
0 1 1 1 0
1 0 0 0 0
1 0 1 0 1
1 1 0 1 1
1 1 1 1 0
电路 3 分
四: F=(6,7,8,9,10,13,14)
五: J1=3Q K1=1
J2=K2=1 J3=Q1Q2 K3=1 (3)
Qn1=3Q1Q Qn2=2Q Qn3=Q1Q2Q3 (3)
0 -----1 -----2 ------3---------4---------0
7-----0 5------2 6-----2 (4)
六
七:每图(5分)
《数字逻辑电路》试题及参考答案
一、 填空题（40分，每空2分，除非特殊声明）
1、(57.25)10=(111001.01 )2
=
(
71.2
)8;
-26的二进制反码为（100101 ），补码为（ 100110 ）。 （每空一分）
2、为了给345位同学进行2进制编码，至少需要（ 9 ）位编码位数
3、写出图1中Y=( 同或 )
图1
4. 在图2中，当输入为高电平，C端接地，则输出为( 高阻抗 )
图2
5. Y=（A+(BC)’）’+D, 则 Y’=(( A+B’+C’)D’ )
6. 在图3中，T1属于 P沟道增强 型三极管。当输入Ui为高电平时，___T2___导通，输出Uo为__低电平_____。
图3
7. 组合逻辑电路和时序逻辑电路的根本区别在于_组合电路无记忆功能，时序电路有记忆T1
T2
第1页/共6页 功能，_ 体现在电路上为：___组合电路无反馈，时序电路有反馈____。
8.
请写出JK触发器的特性方程___Q*=JQ’+K’Q_______________.
9. 用JK触发器转换为T触发器功能，那么J= T ；K= T 。（每空一分）
10. 为构成4096×8的RAM，需要 8 片1024×4的RAM。
11. 状态机分为米利和摩尔两种类型，某状态机电路，输入为X、状态变量为Q0Q1Q2，若输出为Y= X’Q0Q2’，则该状态机属于 米利 型。
12. 施密特触发器、单稳态触发器和多谐振荡器中，__施密特触发器_____的稳态数最多。
13. 10位倒T电阻网络DA转换器。如图4，当输入为10 0000 0000时，输出电压为Vo=5V则 VREF为 10 V。
14. 某D/A转换器中，输入的数字量为8位，则其理论转换精度为___1/255_______。
9、图2中，用555定时器组成的多谐振荡器电路中，若R1= 10kΩ，R2=5kΩ, C=0.01μF，Vcc=10V，则该电路的震荡频率为 5/ln2= 7.2 kHz。
习题册答案-《数字逻辑电路(第四版)》-A05-3096
第一章 逻辑门电路
§1-1 基本门电路
一、填空题
1. 与逻辑；Y=A·B
2. 或逻辑；Y=A+B
3. 非逻辑；Y=
4. 与；或；非
二、选择题
1. A
2. C
3. D
三、综合题 1.
2. 真值表
逻辑函数式 Y=ABC
§1-2 复合门电路
一、填空题
1. 输入逻辑变量的各种可能取值；相应的函数值排列在一起
2. 两输入信号在它们；异或门电路
3. 并；外接电阻R；线与；线与；电平
4. 高电平；低电平；高阻态
二、选择题 1. C
2. B
3. C
4. D
5. B
三、综合题 1.
2.
真值表
逻辑表达式
Y1=AB
Y2=
Y3==A+B
逻辑符号
3.
第二章 组合逻辑电路
§2-1 组合逻辑电路的分析和设计
一、填空题
1. 代数；卡诺图
2. n；n；原变量；反变量；一；一
3. 与或式；1；0
4. 组合逻辑电路；组合电路；时序逻辑电路；时序电路
5. 该时刻的输入信号；先前的状态
二、选择题
1. D
2. C
3. C
4. A
5. A
三、判断题
1. ×
2. √
3. √
4. √
5. ×
6. √
四、综合题
1.略
2.（1）Y=A+B
（2）Y=AB+AB
(3) Y=ABC+A+B+C+D=A+B+C+D
3. (1) Y=ABC+ABC+ ABC + ABC=AC+AC (2) Y=ACD+ABD+ABD+ACD
(3) Y=C+AB+ AB
4. （a）逻辑函数式Y= Y=AB+AB
真值表
逻辑功能：相同出1，不同出0
（b）逻辑函数式Y=AB+BC+AC
真值表
逻辑功能：三人表决器
5. 状态表
逻辑功能：相同出1，不同出0
逻辑图
1. 6.
Y=AABC+BABC+CABC
判不一致电路，输入不同，输出为1,；输入相同，输出为0。
§2-2 加法器
一、填空题
1.加数与被加数；低位产生的进位
2.加数与被加数；低位产生的进位
数字逻辑08-09(A参考答案)
武汉大学计算机学院
《数字逻辑》期末考试（A卷）参考答案
2008～2009学年第二学期（闭卷考试）
一、填空题（每空1分，共16分）
1．[X]真值=－0.0100，[X]反=1.1011。
2．（30.5）10=（11110.1）2=（36.4）8=（1E.8）16
3．反函数()()FACBDC，对偶函数()()FACBDC。
4．（158）10 5．甲 6．可以（允许） 7．1
8．不允许 9．可以（允许） 10．可 11．增加冗余项BC 12．4
二、证明题（6分）
ABACBCDABACBCBCDABACBCDABACD
三、化简题（每小题5分，共10分）
1．解：
FBACACABDBACACABDACBBADACBADBACAD
2．解①：画卡诺图
②最简与一或式 FBDBD
四、分析题（每小题10分，共20分）
1．解答 （1）输出函数表达式：123FABFABABABABFAB
（2）列真值表
输入 输出
A B F1 F2 F3
0 0 0 1
0
0 1 1 0 0
1 0 0 0 1
1 1 0 1 0
（3）功能说明：该电路对二个1位二进制数A、B进行比较，产生小于（F1），等于（F2）和大于（F3）三种比较结果。
2．解答
（1）输出函数和激励函数表达式：211211ZxxxyYxxxy（电路属于Mealy模型）
（2）流程表
二次状态 激励状态/输出状态Y/Z
y x2x1=0 0 0 1
1 1 1 0
0 ○0/0 ○0/0 1/1 ○0/0
1 ○1/1 0/0 ○1/1 ○1/1
【试题】郑州大学计算机组成原理期末考试试题及答案
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.

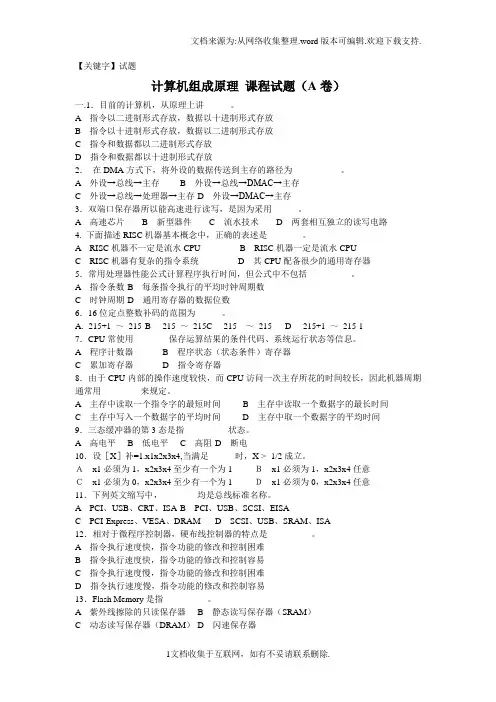

1文档收集于互联网，如有不妥请联系删除. 【关键字】试题
