导电滑环、集电环、电刷、水银滑环技术支持
一、技术手段：
精密导电滑环系高科技产品，一直以来被应用于尖端军事领域。
随着国家经济的不断发展，民用领域也越来越多的涉及此类产品应用，如用于工业自动系统控制中。在各先进发
达国家，该类产品已逐步由军用产品转化为民用产品，并在近几年已实现了标准化、批量化生产。
我公司作为全国最早的专业导电滑环生产商，经过多年的发展，已积累了许多专业导电滑环批量生产和个性设计
的实际经验。为更好地为广大客户服务，我们真诚希望与国内外各同行进行广泛的合作与交流，同时，我们也提供各
类技术咨询服务，根据客户的需求量身定制或OEM生产其所需产品。
目前国际上采用的滑环技术分为以下三种：
一、复合电刷块技术
一般采用碳刷，铜刷，银/石墨/二硫化钼的刷块等形式
二、采用贵金属合金单丝，如AuNi8等贵金属合金单丝技术纤刷技术
三、纤刷技术
纤刷是指一种特殊的滑行电气接触设计。纤刷简单的说就是将单独的金属纤丝（线）进行校准并装进一个金属管里，
如右上图所示。在这个悬臂设计中，纤刷束的散状的，无束缚的一端依附在环道表面的槽里。
杭州炫飞的工程技术人员能很好地集合以上三种技术各自特点，为客户量身定制所需要的导电滑环产品。
观迎各位莅临我司参观指导！
二、技术疑难解答：
1、导电滑环有什么作用？
在电气设计过程中，机械部分360度无限制连续旋转时，导线需连接到旋转部件上去，电气工程师就会遇到导线
缠绕问题，这个时候，他需要一个电旋转连接器，俗称电滑环来传输动力和信号的旋转连接。
2、选择滑环时需提供哪些重要的技术参数？
（1）旋转时的工作速度；
（2）环道（电路）数
（3）动力电路、信号电路的最大电压和最大电流；
（4）信号的种类（这点非常重要）；
（5）工作温度；
（6）防护等级（即密封要求）;
(7)
滑环的安装方式3、滑环结构种类有哪些？
滑环结构分为圆柱式和圆盘式的,圆柱式滑环的环道是沿着圆柱的轴心排列的，就象螺栓上的螺纹一样，如我们的
SFC，SFH，SFT系列产品;圆盘式滑环的环道是同心的，就象在唱机唱片上的沟一样，如我们的SFP系列产品。目前
大部分客户都采用圆柱式滑环，除非受到高度限制，才会选用圆盘式滑环。
4、圆柱式滑环结构种类有哪些?
根据安装需要，我们一般会提供轴式的、通孔式的。
客户可以按我们提供的产品目录选用适合您的产品,如果目录中没有的，请提供您的技术要求，我们工程技术人员
会为您专门设计。
5、滑环的转定子怎么区分？
一般来说，导电环部分是转子，电刷部分是定子。滑环是双向转动的，是电刷部分转动还是导电环转动没有什么
区别，至于是电刷作转子还是导电环作转子，取决于您的滑环安装方式。
6、我们需要的滑环既要传输动力电，又要传输信号，你们能提供吗？
从我们的产品目录中，您可以看到我们许多产品都能实现动力和信号组合在一起。
7、精密导电滑环结构紧凑，你们有信号抗干扰措施吗？
精密导电滑环是一个空间小、走线相当密集的部件，各种信号都在滑环内集中，因此各信号间的互感、互容效应
较大。因为滑刷和环道接触处无法屏蔽，其电容耦合尤其严重。
我公司采用专有技术，从滑环结构设计和滑环内部布线设计上综合考虑，完全能避免动力和信号之间或信号与信
号之间的干扰影响，并且能防止外界对滑环内部的电磁干扰。
8、现在的信号种类比较多，要求更加复杂，你们的滑环能传输哪些信号？
我们的滑环可以传输目前流行的所有中低频率信号，总线控制信号等。
如InterBus,Can-Bus,Profibus,RS422,RS485,PLC控制,数字/模拟视频，数字音频,千兆以太网，温度、重量传
感器信号等。
9、你们能提供军用滑环吗？
我们的很多滑环都已应用在国防军事领域。
如坦克、侦察飞机设备，防空雷达，火炮系统，预警天线，导弹测试系统上等。

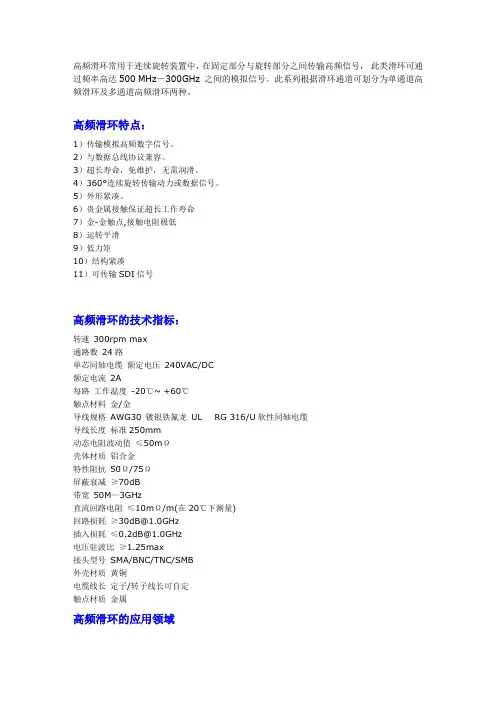

SNHF-01单路同轴旋转连接器-导电滑环
高频滑环常用于连续旋转装置中，在固定部分与旋转部分之间传输高频信号， 此类滑环可通过频率高达500 MHz－300GHz 之间的模拟信号。此系列根据滑环通道可划分为单通道高频滑环及多通道高频滑环两种。
高频滑环特点：
1）传输模拟高频数字信号。
2）与数据总线协议兼容。
3）超长寿命，免维护，无需润滑。
4）360°连续旋转传输动力或数据信号。
5）外形紧凑。
6）贵金属接触保证超长工作寿命
7）金-金触点,接触电阻极低
8）运转平滑
9）低力矩
10）结构紧凑
11）可传输SDI信号
高频滑环的技术指标：
转速 300rpm max
通路数 24路
单芯同轴电缆 额定电压 240VAC/DC
额定电流 2A
每路 工作温度 -20℃~ +60℃
触点材料 金/金
导线规格 AWG30 镀银铁氟龙 UL RG 316/U软性同轴电缆
导线长度 标准250mm
动态电阻波动值 ≤50mΩ
壳体材质 铝合金
特性阻抗 50Ω/75Ω
屏蔽衰减 ≥70dB
带宽 50M—3GHz
直流回路电阻 ≤10mΩ/m(在20℃下测量)
回路损耗 ≥30dB@1.0GHz
插入损耗 ≤0.2dB@1.0GHz
电压驻波比 ≥1.25max
接头型号 SMA/BNC/TNC/SMB
外壳材质 黄铜
电缆线长 定子/转子线长可自定
触点材质 金属
高频滑环的应用领域 ■ 闭路监控球形云台
■ 电气测试设备
■ 制造和处理控制设备
■ 旋转工作台
■ 机器人
■ 展览/显示设备
■ 医疗设备
导电滑环的顺刷结构
导电滑环的顺刷结构
摘要：现如今，我国国民经济飞速发展，科学技术也不断的进步，国内各项建设工程越来越多，而在目前我国国内的能源市场发展当中，风力发电清洁能源的发展和建设已经受到了国家的高度重视，成为了电力行业极为重要的发展内容。但是有很多技术因素制约着我国风力发电的发展，作为风电配套企业有责任为国家的风力发电的发展贡献自己的力量，因此解决风电技术问题成为重中之重，风电滑环技术是其中一个制约因素，本文首先分析了风电滑环设备的故障诱因，同时具体的阐述了风电滑环设备故障的应对设计发明改进措施，希望能够推动我国风电行业的不断发展。
关键词：滑环；电刷；导电环；顺刷
1.技术领域
本实用新型涉及技术领域如风力发电机组用的风电滑环，航天航空的陀螺仪滑环、直升飞机滑环，军民用雷达滑环等产业，技术效果尤为突出。
2.背景技术
导电滑环整体依靠弹力搭接原理、滚动搭接原理、或密封原理，以及巧妙的运动结构与密封结构设计、精密的零件制作配合、合理的选材等，构成稳定可靠的旋转连通系统。只要将滑环附着于无限旋转的设备上，就可以给旋转体提供动力能源，使旋转体在无限旋转运动的同时，还能进行其它运动、或检测旋转状态下的工作状况。
目前，现有技术中的单丝导电刷结构或簇状导电刷结构的导电滑环，如图1所示，一般都是采用对称顺、逆刷(Π型)结构，这种结构设计工艺性简单。但此结构滑环在逆刷位置处导电刷容易发生飞丝跳针现象，并且逆刷部分导电刷比顺刷部分磨损大。
3.发明内容
导电滑环作为传输装置，最为关键的技术节点是转动传输的导电环与导电刷的接触技术结构，导电滑环顺刷技术的创新发明就在该接触技术结构上。
导电滑环的360°连续旋转运动的工作形式有两种：一种为双向转动，即正、反转或顺、逆时针转;另一种为定向转动，即只有一个方向转动。这里要说明的是导电滑环顺刷技术的创新发明针对的是定向转动，即滑环只有一个方向转动时，顺刷的技术优势才能充分显现。
导电{滑环}电压
导电{滑环}电压
滑环电压是一种常见的导电电压，它是直流电压和交流电压之间一种导电特性。滑环电压被称为滑环针脚或滑环针回路，是指一种电阻回路，它可以限定在某种范围内控制直流电压输出。
电子设备中常常用滑环电压来控制开关及其它电子设备的供电，以保障输出供电的稳定性，其主要原理是当滑环的“滑环”被移动时，电阻回路的阻值就会发生变化，这样一来就可以改变输出电压的大小。滑环电压回路的原理是：调节“滑环”的位置，电阻的阻值也会随之变化，从而影响输出电压的大小。
滑环电压最常用于调节控制直流电压输出，它可以迅速而准确地改变输出电压，尤其是在供给少量电流时，尤其有用，它可以长期保持稳定，因此常用来控制大型电子设备的供电系统中。
由于滑环电压大小可以调整，因此它还被广泛应用于安全保护，防止电气设备发生损坏 .当设备发生故障时，滑环电压会立即自动断开，保护设备免受损坏或损害。
滑环电压的优点非常明显：可以快速调整输出电压范围，不损坏线路，稳定可靠，在现代电子设备中非常常见，这决定了它在电子行业中有着广泛的应用前景。
滑环导电工作原理
滑环导电工作原理
滑环导电是一种常见的电气传输方式，它通过滑环和刷子的接触来实现电能的传输。滑环导电广泛应用于各种机械设备中，如旋转式机械、电动机、发电机、风力发电机等。本文将介绍滑环导电的工作原理。
滑环导电的工作原理是基于电磁感应原理的。当导电器件（如电动机）旋转时，导电器件内部的磁场也会随之旋转。而刷子则是固定不动的，它们通过与滑环的接触来传输电能。当滑环旋转时，刷子会与滑环接触，从而形成一个电路。电能就可以通过这个电路从滑环传输到刷子，再由刷子传输到外部电路中。
滑环导电的关键在于滑环的设计。滑环通常由金属材料制成，如铜、银、钢等。滑环的形状可以是圆形、椭圆形、方形等。滑环的表面通常会涂上一层绝缘材料，以防止电流从滑环表面漏出。滑环的大小和形状取决于导电器件的大小和形状。
刷子也是滑环导电的重要组成部分。刷子通常由碳材料制成，因为碳材料具有良好的导电性能和耐磨性。刷子的形状和大小也取决于导电器件的大小和形状。刷子的数量通常是偶数个，以保证电路的稳定性。
滑环导电的优点是传输效率高、传输距离远、传输能力强。但是滑环导电也存在一些缺点，如摩擦产生的热量会导致滑环和刷子的磨损，从而影响传输效率和寿命。此外，滑环导电还存在一定的安全隐患，如电火花、电弧等。
滑环导电是一种常见的电气传输方式，它通过滑环和刷子的接触来实现电能的传输。滑环导电的工作原理基于电磁感应原理，滑环和刷子的设计取决于导电器件的大小和形状。滑环导电具有传输效率高、传输距离远、传输能力强等优点，但也存在一些缺点和安全隐患。
滑环的分类及优缺点
滑环的分类及优缺点
滑环（又称旋转电接头、旋转电插头）是一种传统的电传导设备，用于在旋转部件和固定部件之间传递电能和信号。滑环一般由定子和转子两部分组成，定子部分固定在固定部件上，转子部分固定在旋转部件上。随着旋转部件的转动，滑环可以保持电能和信号的传输。滑环广泛应用于风力发电机组、旋转式机床、包装机械、船舶、纺织、电梯等需要电能和信号传输的设备中。
根据滑环的工作原理和结构特点，可以将滑环分为多种类型。下面将介绍几种常见的滑环分类及其优缺点。
1.碳刷滑环:
碳刷滑环是滑环的一种常见形式，其中碳刷作为传递电能的接点。碳刷滑环结构简单，成本较低。碳刷滑环适用于低速、低负载情况下的传输，使用寿命相对较短。碳刷滑环的优点是容易维护和更换，但其主要缺点是电接触不稳定，易受外界环境影响。
2.金属滑环:
金属滑环使用金属接点传输电能，适用于较高负载和高速传输的场景。金属滑环的主要优点是传输性能稳定，能够承受较大的电流和高速旋转。金属滑环的缺点是成本较高，维护和更换困难。
3.纤维滑环:
纤维滑环是一种通过纤维材料来传递电能和信号的滑环。纤维滑环结构简单，易于维护和更换，成本较低。纤维滑环适用于低速、低负载的传输场景。纤维滑环的主要优点是电接触稳定，但其缺点是承受电流和速度较小。
4.液体滑环:
液体滑环是通过液体导电介质传递电能和信号的滑环。液体滑环具有很高的传输性能，能够承受较大的电流和高速旋转。液体滑环的主要优点是接触稳定，适用于高负载和高速传输场景。然而，液体滑环的价格较高，且液体维护困难。
总的来说，不同类型的滑环适用于不同的场景。选择合适的滑环要考虑到传输性能、成本、维护和更换的便捷性等因素。未来，随着技术的不断进步，滑环可能会朝着更高性能、更稳定和更持久的方向发展。
导电滑环的基本结构
- 1 - 导电滑环的基本结构
导电滑环是一种常见的机电传输设备，广泛应用于各种机械设备和工程项目中。导电滑环的基本结构是由导电环、刷子、固定座、接线盒等组成，具有传输电能、信号等功能。本文将从导电滑环的基本结构、工作原理、应用领域等方面进行探讨。
一、导电滑环的基本结构
导电滑环的基本结构是由导电环、刷子、固定座、接线盒等组成。导电环是导电滑环的核心部件，它是由导电材料制成的环形元件，通常是铜、银等金属材料。导电环的外围有一定的厚度，以便用于承受机械载荷和电流负载。导电环的内侧表面有导电刷子与之接触，刷子通常是由碳材料制成的，也有一些特殊要求的应用场合，可以采用金属、合成材料等材料制成。
导电滑环的固定座是固定导电环的部件，通常采用铝合金、不锈钢等材料制成，以保证其强度、刚度和耐腐蚀性。固定座的外形和大小要根据导电滑环的尺寸和使用要求进行设计。导电滑环的接线盒是将导电环的电信号引出的部件，通常采用塑料或金属材料制成，以保证其绝缘性和导电性。
二、导电滑环的工作原理
导电滑环的工作原理是利用导电环与刷子之间的接触，实现电流的传输。当导电环旋转时，刷子会跟随导电环一起旋转，与导电环之间始终保持接触。当导电环带有电流时，刷子会将电流从导电环传递到固定座上的接线盒中，实现电能的传输。 - 2 - 导电滑环的工作原理相对简单，但是在实际应用中，需要考虑到一些特殊的因素，如导电环和刷子之间的接触质量、导电环的转速、刷子的磨损等因素。如果这些因素无法得到有效的控制，就会影响导电滑环的正常工作，导致电信号的传输不稳定或中断。
三、导电滑环的应用领域
导电滑环的应用领域非常广泛，主要应用于各种机械设备和工程项目中，如旋转式机械、升降装置、旋转式摄像机、电缆卷盘、机器人等。导电滑环的主要作用是传输电能、信号等，可以实现机械设备的旋转、升降等运动，并且可以实现电信号的传输和控制。
过孔式导电滑环工作原理
过孔式导电滑环工作原理
导电滑环是机械设备转动传输信号和能量的基础部件，广泛应用于各种旋转设备中。过孔式导电滑环是一种常见的导电滑环类型，其工作原理和他类型的导电滑环有所不同。下面我们来详细了解一下过孔式导电滑环的工作原理。
过孔式导电滑环的组成部分：
1.外壳：由金属材料制成，外表面光滑，内部设置导向槽，用于固定转子。
2.转子：由电极片和金属圆环组成，可固定在外壳内。
3.定子：通常由碳刷和弹性铜片构成，用于接触导体。
4.过孔导电环：由电极片和金属圆环组成，设置在转子上，与定子接触，导电。
5.绝缘垫：用于隔离导电件。
工作原理：
1.输入电流：直流电流或交流电流通过电气线路输入到可旋转机器主轴上，最终传入导电滑环系统。
2.转子旋转：当主轴旋转时，导电滑环的转子也开始旋转。
3.碳刷接触：转子上的过孔导电环与定子上的碳刷相接触，导电。
4.传导信号和能量：随着转子的旋转，输入信号和能量在两个碳刷和导电环之间传输，实现了信号和能量的传导。
5.绝缘隔离：导电滑环中设置了绝缘垫，使导电部分与其他部分隔离，确保电子元件不会受到损坏。
总之，过孔式导电滑环通过在转子和定子之间加入导电环和碳刷的组合传导电能，使旋转物体上的电信号和电能得以持续传递，从而为各种旋转设备的高效稳定运作提供了关键的支撑。
滑环的工作原理
滑环的工作原理
滑环是一种用于传输信号、电能或流体等介质的旋转接头。它通常由固定部分和旋转部分组成。滑环通过内部的电刷或导电环与旋转部分的接触，实现了信号和能量的传递，同时保持了旋转部分的自由运动。
滑环的工作原理是利用电刷或导电环与旋转部分之间的接触来实现导电。在传输信号时，滑环的内部电刷与旋转部分的导电环接触，形成了一个连续的电路，从而使信号能够通过滑环传递。在传输电能时，滑环的内部导电环与旋转部分的电刷接触，形成了一个贯穿整个滑环的电路，使电能能够从固定部分传输到旋转部分。
为了确保正常的传输效果，滑环通常采用高导电性的材料制成，如铜、银或金等。同时，滑环的内部结构也需要经过精心设计，以确保电刷或导电环与旋转部分之间的接触良好，并且具有足够的接触面积和压力，以降低电阻和信号损耗。
滑环广泛应用于各种旋转设备中，如风力发电机、摄像机云台、轮船的舵轮等。它们在工业自动化、能源领域和信息通信领域等方面发挥着重要作用。通过优化设计和材料选择，滑环的传输效率和可靠性将得到更进一步的提升。
电缆卷筒导电滑环
- 1 - 电缆卷筒导电滑环
电缆卷筒导电滑环是一种新型电缆以及设备的连接装备，是目前工程中常用的装置之一。总体上，电缆卷筒导电滑环具有耐候性强、传导稳定、安全可靠等特点，可以将传统电缆固定及保护起来，可以阻止电缆损坏，从而提高电缆及设备的使用寿命。
首先，电缆卷筒导电滑环具有耐候性强的特点，可以在恶劣的环境条件下使用，如暴露于大气、潮湿和极端温度等，而且可以保证电缆的正常操作，为后面的设备及操作保驾护航。
其次，电缆卷筒导电滑环在传导方面具有很好的稳定性，电气流体在滑环中会产生阻力，从而防止短路，确保电缆与设备之间的准确连接，从而确保电缆和设备的正常运行。
最后，电缆卷筒导电滑环的安全性得到了很好的保障，因为它可以很好的防止接地过电流的发生，同时还可以有效防止非匹配的线缆之间的接触，从而大大减少可能的电击的发生，确保用户的安全。
综上所述，电缆卷筒导电滑环具有耐候性强、传导稳定、安全可靠等特点，可以有效的缩短电缆与设备之间的连接时间，提高电缆及设备的使用寿命，提高工程项目的效率，有助于降低电缆装置及运行中的成本支出。同时，电缆卷筒导电滑环可以防止短路、防止接地过电流的发生，保障用户的安全，是建筑及工业场合中的理想选择。
因此，电缆卷筒导电滑环的普及对提高电缆装置的可靠性、安全性以及提高项目建设的效率，都具有很重要的意义。各类电缆连接装置的不断改进，将会是工程建设的继续发展，让用户获得更好的安全、 - 2 - 可靠性和经济效益。
导电滑环的内部结构
导电滑环的内部结构
导电滑环是一种用于传输电信号和电能的旋转接头，其内部结构主要包括以下几个部分：1.导电环：导电滑环的核心部件，通常由金属材料制成，具有良好的导电性能。导电环的数量和形状根据具体应用需求而定，一般为2个或4个。2.碳刷：碳刷是导电滑环与旋转部件之间的接触部件，通常由碳材料制成。碳刷的数量和形状也根据具体应用需求而定，一般为2个或4个。3.支撑结构：支撑结构是导电滑环的骨架部分，用于支撑导电环和碳刷，并固定在旋转部件上。4.密封结构：密封结构用于保护导电滑环内部的电路和零部件不受外界环境的影响，通常采用防尘、防水、防腐等措施。5.连接线路：连接线路用于将导电滑环内部的电路与外部电路连接起来，通常通过焊接、插接等方式实现。总之，导电滑环的内部结构是一个复杂的系统，需要根据具体应用需求进行设计和制造。
