汽车照明系统
汽车电气设备-灯光系统
3.前照灯的调整(如图)
照明系统电路实例
一、解放CA1092汽车照明系统电路. 二、桑塔纳轿车照明系统电路. 三、(HONDA Accord)本田雅阁轿车照
明系统电路.
一解放CA1092汽车照明系统电路
桑塔纳轿车照明系统电路图
三\本田雅阁灯光照明系统电路
电路特点: 2档对1档兼容. 灯光开关2档控制大灯继电器,近 光灯亮. 变光开关控制变光继电器,控制远 光灯. 超车开关直接控制远光灯.
本田雅阁轿车灯光照明系 统电路图
本田雅阁灯光照明系统零件 位置图
一、灯光开关与前照灯电路
档位: 关闭(0ff)、小灯(park)、大灯档 (Head).
小灯档: 控制小灯、牌照灯和仪表灯. 大灯档: 远光灯和近光灯. 电路特点: 不受点火开关控制,双火线接柱
(分别控制大灯和小灯电路),灯 丝搭铁,所有灯都并联,
灯光开关安装位置图
灯光开关的结构原理图
前照灯近光电路图
前照灯远光电路图
二、前照灯的使用与调整
1. 前照灯的使用注意事项. 2. 前照灯的故障现象及排除. 3. 前照灯的调整.
1.前照灯的使用注意事项
(1) 防止水分及灰尘进入前照灯. (2)要按车型,配套使用灯泡等光学组件. (3)灯总成在车上安装要牢固.
2.前照灯电路故障及排除
(1) 前照灯不亮 原因: 熔丝断\变光开关坏\或继电器坏. 排除方法: 更换有故障元件.
汽车电气设备-灯光系统
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
车灯控制架构
车灯控制架构随着汽车科技的不断发展，车辆的安全性和便利性也得到了极大的提升。
车灯作为汽车中非常重要的组成部分之一，其控制架构也不断地进行创新和改进。
本文将介绍当前主流的车灯控制架构，并探讨未来在这一领域的发展趋势。
一、传统车灯控制架构传统的车灯控制架构以车辆的电气系统为基础，通过开关控制车灯的亮灭。
这种架构通常具有简单、成本低的特点，但功能较为有限。
传统车灯控制架构主要包括以下几个组件：1. 电气系统：传统车灯控制架构采用车辆的电气系统作为基础，通过电能传输来控制车灯的亮灭。
2. 开关：车辆中设有车灯开关，通过手动操作来控制车灯的开启和关闭。
3. 车灯：传统的车灯使用普通的灯泡作为光源，通过电气系统提供电能使灯泡发出光芒。
传统的车灯控制架构存在一些不足之处，比如功能有限、能效低下等。
而随着科技的进步，新的车灯控制架构被提出并得到广泛应用。
二、现代车灯控制架构现代车灯控制架构通过引入先进的技术和创新的设计，提供了更多的功能和便利性。
以下是一些主要的现代车灯控制架构：1. 智能车灯控制：基于智能化技术的车灯控制架构，可以根据车辆的行驶状态和环境情况来自动调节车灯的亮度和光照范围。
例如，智能大灯系统可以根据车速和转向角度调整灯光的方向和强度，提供更好的照明效果和安全性。
2. LED矩阵车灯：LED矩阵车灯是一种基于LED技术的创新车灯解决方案。
它将车灯分割成多个小灯珠，并配备独立的控制系统，可以实现灯光的分区和动态调节。
这种架构可以根据需要实现更精准的照明效果，比传统车灯更节能且寿命更长。
3. 自适应远光灯控制：自适应远光灯控制架构可以实现根据前方车辆和路灯的情况智能切换远光灯和近光灯。
通过使用摄像头和传感器来感知前方环境，系统可以自动调整灯光的亮度和范围，提高夜间驾驶的安全性和舒适性。
三、未来发展趋势车灯控制架构在未来还将有更多的创新和发展。
以下是一些可能的未来发展趋势：1. 激光照明技术：激光照明技术被认为是未来车灯照明的一个重要方向。
汽车LED照明系统的挑战和解决方案
汽车LED照明系统的挑战和解决方案随着科技的发展，汽车LED照明系统已经成为了现代汽车中必不可少的部件之一。
LED照明系统不但能够提高汽车驾驶的安全性，还能够节能降耗，减少对环境的污染。
但是，汽车LED照明系统面临着一些挑战，如光线均匀分布、光照强度等问题。
为了解决这些问题，厂家和科研人员们已经不断地进行探索和研究，提出了一些解决方案。
第一，光线均匀分布问题。
汽车LED照明系统的一大难点就是光线均匀分布问题。
这个问题一直很难被解决，因为车灯不仅要满足视觉效果，还要满足安全要求。
如果光线的分布不均匀，就会导致驾驶员的视线受到干扰，从而影响驾驶安全。
如何解决这一问题呢？一种解决方法是通过透镜的设计来实现均匀分布。
透镜是汽车LED照明系统中至关重要的部件之一，可以影响到灯光的发射效果。
针对目前市场上一些常见的透镜材料，例如PMMA、PC等，可以通过穿透率、折射率、折射角等指标来进行选择和设计。
还有一种解决方法是利用反射器来实现光线的均匀分布。
反射器可以将灯光反射到驾驶员的视线范围内，确保光照不会影响到驾驶员的视线。
反射器的曲率也会影响到灯光的照射效果，因此需要根据反射器形状对其进行调整。
第二，光照强度问题。
汽车LED照明系统要求光照强度要达到一定的标准，例如国家规定的车灯光强度要求。
光照强度问题需要从下列两方面进行解决。
一方面，通过选择质优的LED芯片和进行巧妙的电路设计来确保光照强度的达标。
LED灯珠是汽车LED照明系统中占据重要地位的部件之一，而LED芯片则是LED灯珠的核心。
目前市场上，一些国际知名的LED芯片品牌，如CREE、Philips、Osram等在汽车LED照明系统上已经被广泛采用。
电路设计也是影响光照强度的因素之一，而汽车LED照明系统的电路设计需要保证电流的稳定性和灯珠的电压匹配性。
另一方面，通过进行制冷散热来降低LED灯珠的温度，从而实现光照强度的提升。
LED灯珠的使用寿命和光照强度都与温度密切相关，而汽车LED照明系统中，一些灯珠发出的热量如果不能及时散出就会导致灯珠的温度升高，进而影响到光照强度和使用寿命。
汽车照明系统检修

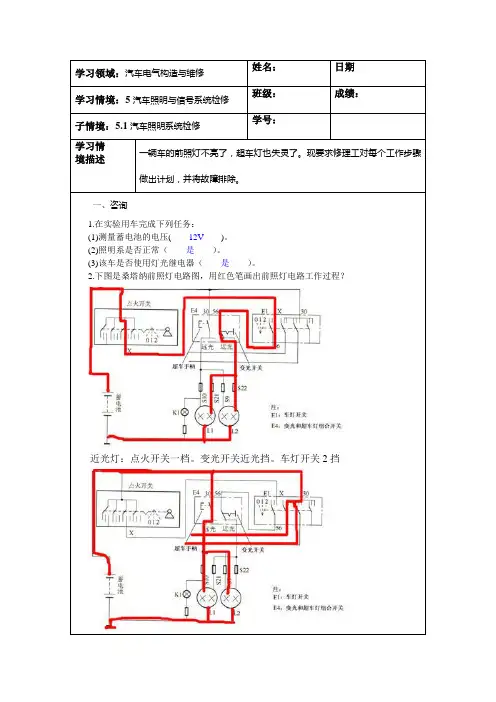

2.下图是桑塔纳前照灯电路图，用红色笔画出前照灯电路工作过程？
近光灯：点火开关一档。变光开关近光挡。车灯开关2挡
远光灯：变光开关远光挡，车灯开关1挡
二、计划和决策
制定人员分工
选择仪器设备
制定故障诊断计划
组号
万用表
1.器件本身的故障
2.线路存在的故障
3.各系统的线路逐级检查
学习领域：汽车电气构造与维修
姓名：
日期
学习情境：5汽车照明与信号系统检修
班级：
成绩：
子情境：5.1汽车照明系统检修
学号：
学习情
境描述
一辆车的前照灯不亮了，超车灯也失灵了。现要求修理工对每个工作步骤做出计划，并将故障排除。
一、咨询
1.在实验用车完成下列任务：
(1)测量蓄电池的电压(12V)。
(2)照明系是否正常（是）。
五、评估
组长
组员
三、实施
１.前照灯电路的故障诊断
（1）熔断器熔丝熔断故障
答：熔断器熔丝熔断通常是因为线路中出现了超负荷而造成的，在将熔断器复位或更换新的熔丝之前，应查找超负荷的原因，方法：将熔断器所接各灯的接线从灯座拔掉，用万用表测量灯端与搭铁之前的电阻，若电阻较小或为0，则可断定线路中有搭铁故障，排除故障后，才可将熔断器复位
（2）灯光继电器故障
答：汽车用灯光继电器一般是一只电磁线圈和一对触电组成，其故障一般为触电烧蚀或线阻值，若电阻值标准值很大时，确定为线圈损坏，应予以修复或更换，触电烧蚀可直接用肉眼观察触电表面状况，也可用手使两触电闭合，用万用表其阻值，阻值应解近0欧姆，如果接触电阻过大，可用00号纱布擦拭干净。
（3）灯光开关故障
光学技术在汽车上的应用
光学技术在汽车上的应用随着科技的不断发展，光学技术在汽车领域的应用也越来越广泛。
从最基本的照明系统到高级的驾驶辅助系统，光学技术在汽车上发挥着越来越重要的作用。
本文将介绍光学技术在汽车上的应用，包括照明系统、传感器、镜头、显示系统等方面。
一、照明系统汽车照明系统是光学技术在汽车上的最基础应用之一。
随着LED技术的不断成熟，LED 大灯已经成为了现代汽车上的主流配置。
LED大灯具有节能、寿命长、亮度高等优点，能够提升驾驶安全性并且减少能耗。
LED灯还具有方向可调性，能够根据不同情况进行调节，提供更好的照明效果。
光学设计师通过设计合理的反射罩和透镜，使得LED光源的光线能够被有效控制，投射到需要的位置，避免眩光和漏光，提高夜间行车的安全性。
二、传感器与摄像头光学传感器在汽车上的应用也越来越普遍，例如光学距离传感器、红外线传感器等。
这些传感器能够实时感知周围环境的情况，帮助驾驶员更好地掌握车辆周围的状况，提高驾驶安全性。
光学传感器还可以用于自动驾驶技术中，帮助车辆判断距离和障碍物的位置，实现自动避障和自动停车等功能。
摄像头也是现代汽车上不可或缺的部件。
借助摄像头，车辆可以实现倒车影像、盲区监测、车道偏离预警等功能，提高驾驶的安全性和便利性。
光学技术在摄像头上的运用，比如透镜设计、光学滤镜等，将影响着摄像头成像的质量和灵敏度。
三、车载显示系统车载显示系统也是光学技术在汽车上的重要应用领域。
现代汽车上的液晶显示屏、HUD抬头显示系统等，都应用了光学技术。
车载液晶显示屏通过合理的透镜设计和背光源控制，能够提供清晰、准确的图像显示，帮助驾驶员获取车辆信息和导航信息。
而HUD抬头显示系统则能够将行车信息投影到驾驶员的视野中，减少驾驶员的视线转移，提高驾驶安全性。
四、全息仪表盘全息仪表盘是光学技术在汽车上的新兴应用，它通过全息成像技术，将车辆信息以全息形式显示在驾驶员的视野中，实现“看得见的信息、不离开道路”的效果。
汽车灯光系统说课课件(参赛)
汽车灯光系统的分类及用途
前照灯的使用要求
一、组织教学
1、清查学生人数 2、车间安全管理 3、开启课堂模式
二、复习提问
1、汽车防盗报警系统的结构 2、汽车防盗报警系统的作用
三、情境导入 夜间在高速公路上开着远光灯行 驶，突然，对面驶来一辆车，该怎么 办？
汽车灯光系统
作用：汽车安全驾驶必备的装 置，用于夜间、恶劣环 境下的照明，警示信号 车厢照明、仪表照明等
教学设计
教材 分析
教法与学 法分析
实物演示法
教学 过程
教材内容
媒体讲授法 活动探究法 小组讨论法 竞争比赛法
教学目标
重点难点
情景导入 讲授新课 课堂演练 归纳小结 布置作业
汽车灯光系统
知 识 目 标：
1、汽车灯光系统的组成
2、汽车灯光系统的用途 3、前照灯的使用要求
2、此灯装在汽车头部和尾部两侧，用 于雨、雪、雾或尘埃弥漫天气时的行车 照明并具有信号作用。光色规定为黄色、 橙色或红色。
雾 灯
3、此灯用来照亮仪表盘，以便驾驶员在 夜间行车时能看清仪表盘上的内容。
仪表灯
4、此灯装在车顶的中央。其开关通常有 三个位置，OFF时灯熄灭，ON时灯一直 亮着，DOOR时在车门打开时灯才亮，车 门关闭后熄灭。
1-1、此灯在会车和市区内使用，用于保证夜 间车前50m内的路面照明，并且能够避免两车 交会时造成驾驶人眩目而发生事故。
近光灯
1-2、装于汽车头部两侧，用于夜间行车时的 道路照明，保证车前有明亮而均匀的照明，使 驾驶人能辨明100m以内道路上的任何障碍物。
远光灯
汽车前照灯的使用要求 （l）前照灯应保证车前有明亮而均匀的照明，使驾驶员能辨明 车前100米以内路面上的任何障碍物。这个数据是依据汽车的行 驶速度而定的．随着现代汽车行驶速度的提高．照明距离是要加 大的．现在有些汽车的前照灯照明距离己达到200~250米。 （2）前照灯应具有防眩目装置，以免夜间两车相会时使对面汽 车的驾驶员眩目而肇事。为了避免眩目作用，一般都采用双丝灯 泡的前照灯。其中一根功率较大的灯丝为“远光”，另一根功率较 小的灯丝为“近光”．远光灯丝位于反射镜焦点处，夜间行驶对面 无来车时使用；近光灯丝位于焦点上方（或前方），夜间两车相 会时使用，光束向下倾斜．照亮车前 50米内路面，从而避免迎面 来车的驾驶员眩目。 随着车辆高速化的发展，有些国家开始试行三光束系统，在 高速公路上行驶时，用高速远光；在无迎面来车的道路上行驶或 在高速公路会车时用高速近光．在有迎面来车和市区运行时使用 近光。
灯光系统
•无锡南洋职业技术学院 汽车工程系
2007.9
灯光系统故障诊断
前照灯不亮
故障原因： 保险丝烧断，灯泡损坏 前照灯开关（以及变光开关）有故障
前照灯搭铁有故障；电源线松动和脱落断路。
排除方法：
检查，修理，更换
前照灯灯光暗淡
故障原因： 蓄电池容量不足，端电压降低； 发电机不发电或发电量不足；输出电压低； 散光玻璃或反射镜上有尘埃； 电线接头松动和锈蚀，使电阻增大。
•无锡南洋职业技术学院 汽车工程系
2007.9
灯 泡
灯 泡
汽车前照灯采用双丝灯泡，分别称作远光灯丝和近光灯丝 常见的灯泡有下列两种： 白炽灯泡 玻璃泡内充惰性气体，减少钨的蒸发，延长灯 泡寿命 卤钨灯泡 惰性气体中渗入某种卤族元素，利用卤钨再生 循环反应，进一步提高灯泡的质量和使用寿命。 我国目前生产的是溴钨灯泡。
•无锡南洋职业技术学院 汽车工程系
2007.9
前照灯的检测与调整
采用仪器检验法，可同时检验前照灯的光束 照射位置（偏移量）与发光强度。 常用的前照灯检验仪分为聚光式、屏幕式、 投影式及自动追踪式。
•无锡南洋职业技术学院 汽车工程系
2007.9
前照灯灯光强度 （每个灯不得低于） 两灯制 新 车 在用车 15,000cd 12,000cd 四灯制 12,000cd 10,000cd大灯-Xenon-气体放电灯的特点：
亮度大，消耗能量小，寿命长，不受电压波动影响。 改善横向分布，扩大亮区范围。 提高了驾驶的舒适性和安全性，特别是在弯道上，能 够尽早地观察到路边行人、汽车及障碍物。
•无锡南洋职业技术学院 汽车工程系
2007.9
卤族元素
汽车照明与信号系统故障检修
汽车照明与信号系统故障检修项目目标1.会分析照明系统控制电路2.会检测照明系统电路控制元件3.会检测照明系统控制电路4.能排除照明系统常见故障项目任务1.照明系统线路连接2.照明系统元件检测3.照明系统电路检测项目实施情境导入一辆2007款一汽丰田花冠轿车，行驶里程为85000KM，车主报修，打开车灯时，开大灯前照灯不亮，超车灯正常；左转向时，打左转向灯不亮，如果您是一名汽车售后维修技术人员，应如何解决这个故障呢？（一）接车与客户谈话和接受客户委托接车与客户谈话和接受客户委托见表1-1表1-1（二）填写接车问诊表（请在有缺陷部位作标识）·检测费说明：本次检测的故障如用户在本店维修，检测费包含在修理费用内；如用户不在本店维修，请您支付检测费。
本次检测费：¥·贵重物品：在将车辆交给我店检查修理前，已提示将车内贵重物品自行收起并保存好，如有遗失恕不负责。
接车员：任务一前照灯不亮故障检修一、信息分析通读下面文字内容和信息，标记出前照灯不亮故障检修关键内容1．认识照明系统元件及安装位置2．说出各元件的作用3. 照明系统电路控制原理4．根据电路控制原理列出前照灯不亮的原因5. 要从哪几个点下手对前照灯控制电路检测6．安全规定：进行前照灯不亮故障检修时必须遵守哪些安全规定7．准备工作：进行前照灯不亮故障检修前必须做好哪些准备工作，需要用到什么工具和材料。
二、信息来源1.汽车公司资料2.公开出版资料3.互联网查询4.相关车型维修手册5.法律规定三、信息收集（一）照明系统构成图3-1-1 照明系统灯具位置图（大众速腾汽车）1-转向灯2-室内照明灯3-前照灯4-前雾灯5-高位刹车灯6-后尾灯7-牌照灯汽车照明系统是汽车安全行驶的必备系统之一。
它主要包括外部照明灯具、内部照明灯具、外部信号灯具、内部信号灯具等。
1. 车外照明灯具汽车外部照明灯具包括前照灯、小灯、雾灯、牌照灯等。
车外照明灯按其安装方式又可分为外装式和内装式两类。
汽车照明与信号系统教案
（2）半封闭式前照灯
（3）封闭式前照灯
（4）投射式前照灯
（5）高亮度弧光灯
3.前照灯的控制电路
（1）前照灯的控制电路
（2）前照灯自动变光.汽车前照灯的调换
（1）前照灯的拆卸与装复
（2）前照灯的检测与调整
5.照明系统常见故障的诊断及检修
三、汽车信号系统
二、导入新课（5分钟）
1.本课题的学习目的
2.本课题学习及掌握的主要内容
3.本课题参阅的材料
4.对本课题作业的要求
详细内容及要求
一、识别照明与信号系统
二、汽车照明系统
1.前照灯的结构
（1）汽车半封闭式前照灯结构特点
（2）汽车全封闭式前照灯 (真空灯) 结构特点
（3）对汽车前照灯的基本要求
2.前照灯的类型
1.汽车灯光信号系统
（1）转向信号灯
（2）制动信号灯
（3）危险报警信号灯
2.汽车喇叭信号系统
（1）电喇叭结构与工作原理
（2）喇叭继电器
3.汽车信号系统的检修
（1）转向信号灯的检修
（2）电喇叭的检修
教学小结
本课题主要介绍了照明系统与信号系统的相关知识。
思考练习
见《汽车电气构造与维修》145页
教学内容
课题四汽车照明与信号系统
教学任务
（1）了解照明与信号系统的基本组成。
（2）掌握照明系统的拆装方法。
（3）能够表述汽车前照灯的基本组成和工作原理。
（4）能够对照明系统的故障进行分析与诊断ꎮ
（5）能掌握起动系统电路。
（6）能排除起动系统电路的故障。
教学过程
课程导入
一、组织教学（2分钟）
整顿纪律、清点人数，稳定学生情绪。
照明信号仪表警报系统讲解
第三章照明、信号、仪表、警报系统3.1灯具3.1.1作用汽车照明系统是汽车电气系统的重要组成部分，对行车安全至关重要。
如果汽车夜间行车或转弯或在有雾的天气行驶时没有灯光，那将会是容易发生事故的。
照明系统的作用有：①安全行车，为车前及路面提供充分而可靠的照明；②为驾驶员及乘客人员提供驾驶室、车厢内部照明；③通过不同色泽的灯光或发光标志，提示汽车工作情况，并向其他车辆、行人转达信号；④发出闪烁灯光提示行人及其他人员引起注意，确保行车安全；⑤标示特种车辆的类别。
3.1.2 灯具分类、用途汽车灯具按安装位置可分为外部灯具和内部灯具；按功能可分照明灯和信号灯；按用途可分为;外部照明、内部照明和信号装置三大类；按其安装方式可分为外露式和嵌式。
而按其主要构件—反射体的结构，又可分为装灯泡的半封闭式和装真空灯芯的全封闭式。
在本设计中均采用装灯泡的半封闭式。
3.1.3外部灯具前照灯、雾灯、牌照灯、转向灯、制动灯、倒车灯、示位灯、停车灯、示廓灯、警示灯、出租车标志灯等，外部灯具光色一般采用白色、橙黄色和红色，执行特殊任务的车辆，如消防车、警车和救护车，则采用具有优先通过权的红色、黄色或蓝色闪光警示灯，我国对各种汽车灯具的使用规定如下表汽车外照灯一览表3.2表表3.3信号灯的主要技术参数名称用途电压功率灯罩颜色20 12 明黄转向20 24 车前信号灯8 12 明黄，无色示宽透明824注：现一般汽车前后各装二个小灯,内用双丝灯抱。
以大功率灯丝作转向信号，小功率灯丝作示宽用。
导线的颜色在汽车低压导线中为了便于区分采用不同的颜色，在有些汽车导线中标注有符号。
其符号有两部分组成：第一部分是数字，表示导线的横截面积；第二部分采2，以0.5mm用字母，表示导线的辅助色和主色。
例如：0.5GW表示横截面积为绿色为主色，白色为辅助色的条纹并是低压线。
Y 车身内部照明黄前照灯：俗称“大灯”，装在汽车前部两侧，灯具功率一般为40~60W，用来照明车前道路，有两灯制和四灯制之分，通常轿车或小型车装两灯制，货车或大型车装四灯制，四灯制前照灯并排安装，装于外侧的一对应为近、远光双光束灯，装于内侧的一对应为远光单光束灯，光色为白色。
