mpo光纤跳线制作工艺
mpo光纤研磨技术与方法
mpo光纤研磨技术与方法《mpo 光纤研磨技术与方法，我来给你唠唠》嘿，朋友！今天我要跟你分享一个超酷的技能——mpo 光纤研磨技术与方法！这可是个厉害的玩意儿，学会了能让你在通信领域牛气一把！首先呢，咱们得准备好家伙什儿。
就像战士上战场得有枪一样，咱研磨光纤得有研磨盘、研磨砂纸、酒精、无尘布，还有最重要的——mpo 光纤。
准备好这些，咱们就可以开始第一步啦！把那 mpo 光纤小心翼翼地拿出来，就像对待刚出生的小宝宝一样轻柔。
用酒精和无尘布给它来个“全身清洁”，把上面的灰尘啊、油污啊统统擦掉。
这一步可重要啦，要是不干净，就好像你吃饭的时候碗里有沙子，能好受嘛！清洁完之后，就是关键的研磨环节。
把研磨砂纸贴在研磨盘上，要贴得平平整整的，不然就像你穿裤子歪歪扭扭的，可难看啦！然后，把光纤轻轻地放在研磨盘上，注意哦，一定要轻，别跟扔石头似的。
接着，按照一定的方向和力度开始研磨。
这就像是你骑自行车，得保持平衡和节奏。
力度不能太大，不然光纤会被你“揉碎”的；力度也不能太小，不然就跟没磨一样。
而且要均匀地磨，别这边磨得光溜溜，那边还是“毛糙糙”。
研磨一会儿后，停下检查检查。
这就好比你做饭的时候尝尝咸淡，看看研磨的效果咋样。
如果觉得还不够，那就继续磨，直到光纤的端面变得光滑如镜。
在整个研磨过程中，一定要有耐心。
别磨了两下就不耐烦了，这可不行。
我之前有一次就是太着急，结果磨得一塌糊涂，还得重新来过，那叫一个悲催啊！当你觉得研磨得差不多的时候，再用酒精和无尘布给光纤来个最后的清洁，把研磨产生的碎屑啥的都弄干净。
最后，好好欣赏一下你研磨好的 mpo 光纤吧！那光滑的端面，简直就是一件艺术品。
朋友，mpo 光纤研磨技术其实不难，只要你按照我说的步骤，细心、耐心地去做，肯定能成功。
加油，相信你可以的！。
mpo跳线和光模块关系
mpo跳线和光模块关系
MPO跳线和光模块之间存在密切的关系。
MPO跳线是一种高密度光纤跳线，通常用于连接光模块。
首先，MPO跳线采用多芯光纤，具有较高的传输带宽和较低的信号衰减，
适用于高速传输系统。
其次，MPO跳线的结构紧凑，可以节省空间，方便
安装和维护。
此外，MPO跳线还具有良好的弯曲性能和耐用性，能够满足
各种复杂环境下的应用需求。
而光模块是一种将光信号转换为电信号的设备，通常由激光器、调制器、接收器等组成。
光模块的作用是将电信号转换为光信号，并通过光纤进行传输。
在高速传输系统中，光模块是不可或缺的组成部分。
因此，MPO跳线和光模块之间的关系是：MPO跳线用于连接光模块，实
现高速、大容量的光信号传输。
在实际应用中，根据不同的需求选择合适的光模块和MPO跳线，可以构建稳定、高效的光纤传输系统。
如需更多信息，建议查阅相关文献或咨询专业技术人员。
光纤跳线的原材料

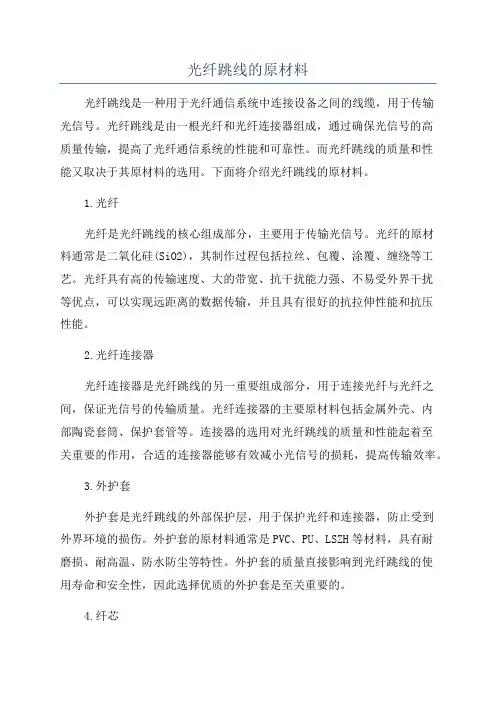

光纤跳线的原材料光纤跳线是一种用于光纤通信系统中连接设备之间的线缆，用于传输光信号。
光纤跳线是由一根光纤和光纤连接器组成，通过确保光信号的高质量传输，提高了光纤通信系统的性能和可靠性。
而光纤跳线的质量和性能又取决于其原材料的选用。
下面将介绍光纤跳线的原材料。
1.光纤光纤是光纤跳线的核心组成部分，主要用于传输光信号。
光纤的原材料通常是二氧化硅(SiO2)，其制作过程包括拉丝、包覆、涂覆、缠绕等工艺。
光纤具有高的传输速度、大的带宽、抗干扰能力强、不易受外界干扰等优点，可以实现远距离的数据传输，并且具有很好的抗拉伸性能和抗压性能。
2.光纤连接器光纤连接器是光纤跳线的另一重要组成部分，用于连接光纤与光纤之间，保证光信号的传输质量。
光纤连接器的主要原材料包括金属外壳、内部陶瓷套筒、保护套管等。
连接器的选用对光纤跳线的质量和性能起着至关重要的作用，合适的连接器能够有效减小光信号的损耗，提高传输效率。
3.外护套外护套是光纤跳线的外部保护层，用于保护光纤和连接器，防止受到外界环境的损伤。
外护套的原材料通常是PVC、PU、LSZH等材料，具有耐磨损、耐高温、防水防尘等特性。
外护套的质量直接影响到光纤跳线的使用寿命和安全性，因此选择优质的外护套是至关重要的。
4.纤芯纤芯是光纤跳线中的重要组成部分，用于支撑光纤的位置和保持光纤的稳定性。
纤芯一般采用Kevlar或者玻璃钢等高强度材料制成，具有很好的耐拉性和抗压性。
纤芯的选用要考虑到光纤的特性和光纤跳线的使用环境，保证光纤在传输过程中不会受到损伤。
5.填充物填充物主要用于填充光纤跳线的空隙，保护光纤和增加连接的稳定性。
填充物的原材料通常是硅胶、PU泡沫等，具有很好的缓冲性能和抗震性能。
填充物的选用能有效防止外部物质的进入，减小连接的阻力，提高光信号的传输质量。
总之，光纤跳线的质量和性能取决于其原材料的选用，合适的材料能够保证光信号的传输质量和稳定性，提高光纤通信系统的性能和可靠性。
光纤线制作工艺流程
光纤线制作工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光纤线制作工艺流程在现代通讯领域，光纤线的使用越来越广泛，其高速、大带宽、低损耗等优点，使得它成为了通讯传输的重要手段。
[专题]光纤跳线知识科普，让你认识各式各样的光纤跳线
![[专题]光纤跳线知识科普，让你认识各式各样的光纤跳线](https://img.taocdn.com/s3/m/e6ea9602fbd6195f312b3169a45177232f60e46a.png)
[专题]光纤跳线知识科普，让你认识各式各样的光纤跳线光纤跳线用来做从设备到光纤布线链路的跳接线。
有较厚的保护层，一般用在光端机和终端盒之间的连接，应用在光纤通信系统、光纤接入网、光纤数据传输以及局域网等一些领域。
光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。
光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。
中心是光传播的玻璃芯。
在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。
而单模光纤芯的直径为8μm~10μm。
芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。
再外面的是一层薄的塑料外套，用来保护封套。
光纤跳线的分类和概述如下光纤跳线（又称光纤连接器），也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
(路由器常用)1.按连接头可分为：FC、ST、SC、LC、MU、MPO、E2000、MTRJ、SMA等，端面接触方式有PC、UPC、APC。
2.光纤外径Ф0.9mm、Ф2mm、Ф3mm,光纤芯数：单芯，双芯，4芯，6芯，8芯，12芯或客户指定。
3.光纤种类可分为：G652B，G652D，G655，G657A1，G657A2，50/125，62.5/125，OM3(50/125-150),OM4(50/125-300)等。
尾纤跳线生产技术工艺流程
尾纤跳线生产技术工艺流程
裁缆穿件：根据需要切割光缆的长度，然后穿进各种类型连接器及光缆的散件。
剥缆：剥去光缆的外层保护层，暴露出内部的光纤。
剥纤：剥去光纤的塑料包覆，暴露出光纤的玻璃部分。
压尾柄：将光纤插入连接器的尾柄，并用工具压紧。
配胶：调配适当比例的胶水。
注胶穿纤：将胶水注入连接器，然后将光纤穿过连接器。
固化：将连接器放入固化设备中，通过加热使胶水固化，固定光纤和连接器。
切纤去胶：切掉多余的光纤，然后清除连接器上的多余胶水。
研磨：对连接器的端面进行研磨，使其平滑。
端面初检：对研磨后的连接器端面进行初步检查。
组装压接：将连接器的各部分组装起来，并进行压接。
插回损测试：对连接器进行插回损测试，检查其性能。
端面终检：对连接器的端面进行最终检查。
包装：将完成的尾纤跳线进行包装。
存!带图解光纤跳线接口定义用途FC、SC、ST、PC、APC、LC、MTRJ、MPO、MU、SMA、FDDI、E2000、D4
光纤跳线接口-详细图解光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。
而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。
另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。
常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光(光纤接头端面)APC 呈8度角并做微球面研磨抛光(光纤接头端面)光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。
①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(对于10Base-F 连接来说，连接器通常是ST类型。
常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
mtp工艺技术
mtp工艺技术MTP工艺技术（MTP Technology）是一种用于高密度光纤连接件制造的先进工艺技术。
MTP（Multi-fiber Termination Push-on）连接件是一种多芯光纤连接件，通过一次插拔就可以连接和断开多根光纤。
相比传统的单芯光纤连接件，MTP 连接件不仅能够提供更高的密度与速度，同时也能够减少光纤布线的时间与成本。
因此，MTP工艺技术在光纤通信领域得到了广泛的应用。
MTP工艺技术的制造过程非常精密和复杂。
首先，在光纤的缆线上进行裸光纤的保护，以防止光纤在制作过程中受损。
然后，通过熔融键合或热缩套管等方式将光纤进行单纤或多纤的组装和连接。
在组装和连接的过程中，需要保持光纤的精确对位和对中，以确保光信号的传输和接收的准确性。
最后，通过机械插芯的设计和制作，使得MTP连接件能够进行快速和稳定的插拔。
MTP工艺技术具有很多优点。
首先，由于MTP连接件可以一次连接多根光纤，因此能够大幅提高光纤信号的传输速度和带宽。
其次，MTP连接件采用了精密的光学设计和制造工艺，可以提供低插入损耗和高反射损耗，从而增强了光信号的稳定性和可靠性。
此外，MTP连接件的小巧设计和高密度安装方式，能够有效节省光纤布线的空间和成本。
MTP工艺技术广泛应用于数据中心、电信网络、计算机网络和广播电视等领域。
在数据中心中，MTP连接件可以实现大规模光纤布线和高密度光纤连接，并能够支持高速、高带宽的数据传输。
在电信网络中，MTP连接件可以提供稳定和可靠的光纤信号传输，以满足不同用户的需求。
在计算机网络中，MTP连接件可以提供快速、可靠和高效的光纤连接，以支持大规模数据传输和处理。
在广播电视中，MTP连接件可以提供高质量和高清晰度的光纤信号传输，以满足用户对视听体验的要求。
总而言之，MTP工艺技术是一种用于高密度光纤连接件制造的先进工艺技术。
它通过精密的光学设计和制造工艺，实现了快速、稳定和可靠的多芯光纤连接。
MTP MPO光纤跳线极性分析
MTP/MPO 光纤跳线极性分析在通讯、数据传输领域，光纤连接头的发展远比光缆接头丰富。
为了节省空间，光纤接头向小型化方向发展，随着数据中心的快速发展，云计算，云存储等应用逐渐渗透各个行业，网络通信的带宽要求也随之迅猛增加，而高速高容量高带宽往往需要更大的空间更高的成本，这存在这长期矛盾，因要满足多芯使用的要求，光纤接头开始向MU,MTP/MPO演变。
一个MTP/MPO 多芯接头可以满足8芯，12芯，24芯，目前最高可达144芯的要求。
MTP/MPO光纤配线标准成为了目前高密度高带宽的最佳解决方案。
MTP连接器是一种具有多重创新设计的高性能的MPO连接器，相对于一般的MPO连接器来说，MTP光纤连接器在光学性能和机械性能上都得到了加强。
为了保证MTP/MPO网络系统中极性的准确性，本文我们就如何正确维护MTP/MPO的极性这一问题来进行探讨。
首先，什么是极性呢？一般一个光链路需要两根光纤才能完成整个传输过程。
比如，光模块包括接受端和发射端，使用时，必须确保接收端和发射端是处于互联状态，而在光纤链路两端的发送端（TX）到接收端（Rx）的这种匹配就被称为极性。
在普通的布线系统中，通常使用的是LC、SC之类的连接头，很容易就能匹配，所以不存在极性问题。
但对于预端接、高密度的布线系统，如MTP/MPO连接系统，极性问题必须高度重视。
标准规定的极性方法有三种，即Type A（key up对应key down直通型）、Type B（key up 对应key up/key down对应key down交错型）、Type C（key up对应key down成对交错型）。
MTP/MPO跳线又分为MTP/MPO主干跳线和MTP/MPO分支跳线，不同的类型，不同的芯数，极性也是不同的。
MTP/MPO主干光纤跳线端接MTP/MPO连接器。
主干跳线可以是8芯、12芯、24芯、48芯和72芯。
如图所示，12芯的MTP/MPO极性分类：Type A（直通型）：MTP/MPO两端芯数平行排列，1对应1,2对应2....11对应11,12对应12，Key键朝向Key对应UP对应Key对应Down。
400g mpo 线缆的线序标准
400g mpo 线缆的线序标准
400g mpo线缆的线序标准主要依据极性来定，有A极性、B极性和C极
性三种。
其中，A极性（1对1，2对2...）和B极性（1对12，2对11...）是常用的两种。
在A极性中，线缆的线序从左到右依次为：蓝、桔（橙）、绿、棕、灰、白、红、黑、黄、紫、粉红、天蓝（浅绿）。
每盘光缆两端分别有端别识别标志，面向光缆看，在松套管序号顺时针排列为A端，反之为B端；A端标志为
红色，B端标志为绿色。
对于MPO光纤跳线，它是多个光纤（常用的12芯 16芯 24芯）密集在一个MPO连接器中，由于信息传输时需要保证接收端对应发射端，因此产生了极性之分。
在连接时，不许反转次数为奇数（即不能让1对应1），以保证信息能正常传递。
如果是两个光模块直连，需要使用B极性光纤，这样信息才能传递。
现在也有可转换极性的MPO跳线，可以转换公头和母头。
如需更多关于400g mpo线缆的线序标准的信息，建议咨询专业人士获取
帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
mpo光纤跳线制作工艺
MPO光纤跳线制作工艺
MPO光纤跳线，又称为MPO光纤互联跳线，是一种常用于数据中心和云计算系统中的高密度光纤连接。
它通过同一根光纤芯线上的多个连接点，实现多个光纤通信的目的。
本文将介绍MPO光纤跳线的制作工艺。
一、MPO光纤跳线的基本结构
MPO光纤跳线由两个MPO连接器和多根光纤组成。
其中，MPO连接器是一种高密度的光纤连接器，其基本结构包括插芯和外壳两部分。
插芯由多个光纤芯线组成，每个芯线都连接着一根光纤，而外壳则是保护插芯和光纤的外壳。
MPO光纤跳线的光纤数量可根据需要定制，一般有12芯、24芯、48芯等规格。
二、MPO光纤跳线的制作工艺
1、准备工作
需要准备好所需的材料和工具，包括MPO连接器、光纤、剥线钳、切割器、打磨器、清洁纸和热缩管等。
2、剥皮
将光纤通过剥线钳去掉外皮，露出裸露的光纤，然后再用切割器将
光纤切割成合适的长度，以便连接MPO连接器。
3、打磨
在将光纤插入MPO连接器之前，需要使用打磨器对光纤进行打磨。
打磨器是一种专业的工具，可以对光纤进行精细的打磨，以确保光纤的质量和连接的稳定性。
打磨时需要按照正确的方法进行，包括选择正确的打磨头、打磨时间和打磨压力等。
4、连接
将已经处理好的光纤插入到MPO连接器的插芯中，确保每个光纤都与插芯相对应，然后将外壳固定在插芯上。
在连接过程中，需要注意光纤的长度和位置，以确保连接的质量和稳定性。
5、测试
连接完成后，需要对MPO光纤跳线进行测试，以确保光纤的连接质量和性能符合要求。
测试方法一般有OTDR测试和光功率测试两种。
6、热缩管
热缩管是一种保护光纤连接的材料，可以使连接点更加稳固和安全。
在测试完成之后，需要将热缩管套在MPO连接器上，并使用热源对其进行加热，使其收缩并覆盖整个连接器。
三、总结
MPO光纤跳线的制作工艺相对较为复杂，需要掌握一定的专业知识和技能。
在制作过程中需要注意材料和工具的选择，以及正确的方法和步骤。
只有通过严格的制作工艺和质量控制，才能保证MPO光纤跳线的性能和稳定性，满足高密度光纤连接的需求。
