顶板荷载计算
12
建筑结构设计规范系列讲座（一）
对荷载规范第4.1.1条的理解与应用
朱炳寅
（中国建筑设计研究院 北京 100044）
1 结构设计中涉及荷载的相关问题 在理解与应用现行《建筑结构荷载规范》（GB50009-2001）（简称规范）表4.1.1时，要注意以下几个方面： （1）表中的所有荷载均为直接作用在楼面上的荷载，其数值仅可直接用于楼面板设计计算，用于楼面梁、柱、墙及基础计算时，需按荷载规范第4.1.2条要求折减。 （2）车辆荷载尤其是消防车对楼面的荷载作用，主要应考虑车辆满载重量及汽车轮压的动荷载效应，动力系数与楼面覆土厚度等因素有关，见表1。 （3）表4.1.1中第8项实际上是汽车轮压直接作用在楼板上的等效均布活荷载。符合其表注3规定时，按表中数值取用；不符合时，按结构效应等效原则，将车轮的局部荷载换算为等效均布荷载。对于跨度较大的楼板还应考虑多辆汽车的共同作用。 1）对客车荷载，不能将客车车库的楼面等效荷载（规范表4.1.1中第8项数值）与其楼面实际荷载混为一谈。楼面等效荷载为不同形式楼板按跨中弯矩相等折算出的均布荷载值。在相同楼面荷载（客车荷
载）下，当楼板的形式不同时，等效荷载数值是不同
的。因此，设计中将客车荷载按规范的等效荷载数值
限制是不恰当的，且容易得出同一客车停车库（场）
有两种不同荷载限值的错误结论。
对客车车库的荷载应以限定客车的种类为宜，如
限定停放载人少于9人的客车（每一车位最小范围
2.5m×4.5m）等。
2）对消防车荷载，若不考虑板顶的覆土厚度对
消防车轮压的影响而统一取用表中数值，当地下室顶
板顶面覆土厚度较厚时，显然是不合适的。例如：某
工程纯地下室（顶板为板跨小于2m的单向板）顶面
为覆土厚度3m的绿化地面，消防车（30t级）道贯穿
其中，覆土已将消防车轮压局部荷载基本扩散为均布
荷载，由表3可知，30t消防车在车身平面内的平均荷
载仅为11.25kN/m2，显然消防车的任何排列方式均不
可能达到表4.1.1中35kN/m2的数值。
汽车轮压荷载传至楼板和梁的动力系数 表1
覆土厚度（m） 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 ≥0.7
动力系数 1.30 1.27 1.24 1.20 1.17 1.14 1.10 1.07 1.04 1.0
注：覆土厚度不为表中数值时，其动力系数可按线性内插法确定。
各级汽车荷载的主要技术指标 表2
主要指标 单位
汽车-10级 汽车-超10级 汽车-20级 汽车-超20级
主车 重车 主车 重车 主车 重车 主车 重车
一辆汽车总重力 kN 100 150 200 300 550
一行汽车车队中重车数量 辆 — 1 1 1 1
前轴重力 kN 30 50 70 60 30
中轴重力 kN — — — — 2×120
后轴重力 kN 70 100 130 2×120 2×140
轴 距 m 4.0 4.0 4.0 4.0+1.4 3+1.4+7+1.4
轮 距 m 1.8 1.8 1.8 1.8 1.8
前轮着地宽度及长度 m 0.25×0.20 0.25×0.20 0.3×0.2 0.3×0.2 0.3×0.2
中、后轮着地宽度及长度 m 0.5×0.2 0.5×0.2 0.6×0.2 0.6×0.2 0.6×0.2
车辆外形尺寸（长×宽） m 7.0×2.5 7.0×2.5 7.0×2.5 8.0×2.5 15.0×2.5
车身投影范围的平均重量 kN/m2 5.72 8.57 11.43 15.00 14.67
规 范 解 读 建筑结构.技术通讯 2006年5月
13
覆土厚度足够时消防车的荷载 表3
消防车重量W（kN） 100 150 200 300 550
荷载q (kN/m2) 4.25 6.34 8.50 11.25 11.38
注：表中消防车在其投影面积范围内的平均荷重（考虑汽车之间的
纵向及横向最小间距均为600mm）q＝W/[(车辆长＋0.6)（车辆宽＋0.6）]。
(4)荷载规范条文说明中指出，“对20~30t的消
防车，可按最大轮压为60kN作用在0.6m×0.2m的局
部面积上的条件确定”。为此，应按《全国民用建筑工
程设计技术措施》（结构）（简称结构技术措施）图
2.3.2和图2.3.3确定汽车纵横方向的排列间距。
(5)目前结构设计计算中，出于对结构抗震设计的
考虑，地下室承受的土压力一般均按静止土压力计算，
土压力系数k0值一般取0.5，也可以按照表5采用。
2 设计建议
（1）对于直接承受消防车荷载的结构楼面（屋面）
板，当符合荷载规范要求时，可进行简化计算，即直
接采用规范表4.1.1中均布活荷载数值；当不符合时，
应计算汽车轮压的局部荷载效应。
（2）楼板和梁的设计计算中，应考虑汽车轮压的
动力系数，可按表1考虑顶板板顶以上覆土对汽车轮
压动力系数的降低作用。
（3）考虑汽车轮压压力扩散的计算方法。
1）汽车荷载作用下（为便于说明问题，此处仅
考虑汽车轮压的单工况计算），管沟壁或地下室外墙的
侧向土压力见图1。
在宽度b2范围内，当下端固定时，墙底总弯矩：
2
2211
)6/3/(hbqbqM
（上端自由） (1)
120/)87(22211hbqbqM
（上端简支） （2）
式中q1, q2分别为汽车荷载在深度为h0及h0+ h处的水
平侧压力；b1,b2分别为汽车荷载在深度为h0及h0+ h
处的水平侧压力分布宽度，其值=轮宽+两侧各按30
角向下扩散的宽度。
2）依据《城市供热管网结构设计规范》
(CJJ105-2005)的规定，轮压在混凝土结构中的扩散按
单边1：1考虑，即相当于取图1中扩散角=45；
轮压在土中的扩散按深度每增加1m，单边扩散宽度增
加0.7m考虑，即相当于取图1中扩散角=35。
（4）主动土压力系数ka＝)2/45(tan02见表
4；静止土压力系数取0.5，也可以按照表5采用。
（5）静止土压力系数k0随土体密实度、固结程度
的增加而增加，对正常固结土取值见表5。
主动土压力系数ka 表4
内摩擦角
15 20 25 30 35 40 45
ka 0.588 0.490 0.406 0.333 0.270 0.217 0.171
静止土压力系数k0 表5
土 类 坚硬 土 硬～可塑粘性土粉质粘土、砂土 可～软塑粘性土 软塑粘性土 流塑粘
性土
k0 0.2~0.4 0.4~0.5 0.5~0.6 0.6~0.75 0.75~0.8
自然状态下的土体内水平向有效应力，可以认为
与静止土压力相等，土体侧向变形会改变其水平应力
状态，最终的水平应力随着变形的大小和方向而呈现
出主动极限平衡和被动极限平衡两种极限状态。事实
上，地下室的施工工艺决定了其周围的土只能是回填
土，应采用相应的主动土压力系数，而静止土压力一
般可用在不允许有位移的支护结构，并不适合用于地
下室外墙或挡土墙的设计计算中。
现阶段地下室外墙或挡土墙的设计计算，可结合
设计现状进行适当的调整，即考虑地震作用对接近地
表的地下室土压力的增大作用，建议地下室顶部土压
力可按静止土压力系数k0计算，而地下室底部土压力
系数可按主动土压力系数ka计算（见图4）。而在挡土
墙的裂缝宽度计算中，地下室的土压力均宜按表5取
用主动土压力系数ka（见图5)。
图4 承载能力极限状态计算 图5 正常使用极限状态
时的土压力取值 计算时的土压力取值
图1 管沟壁或地下室外墙的侧向土压力
图2 不考虑轮压扩散时的 图3 考虑轮压扩散
土压力（q2 = q1） 时的土压力（q2 < q1）
水池顶板活荷载
水池顶板活荷载摘要：一、水池顶板活荷载的概念与计算1.活荷载的定义2.活荷载的计算方法二、水池顶板活荷载的影响因素1.设计使用年限2.活荷载的类型3.建筑物的结构和用途三、水池顶板活荷载的规范要求1.我国相关规范对水池顶板活荷载的要求2.活荷载系数的选择四、水池顶板活荷载的计算示例1.计算假设与条件2.计算过程与结果正文：水池顶板活荷载是指在建筑物使用过程中，由于人员、设备、风荷载等因素产生的可变荷载。
对于水池顶板的设计，需要根据活荷载的大小来确定其结构的安全性能。
一、水池顶板活荷载的概念与计算1.活荷载的定义活荷载，又称可变荷载、活载荷，是指在建筑物使用过程中，随时间变化的荷载。
它包括人员、设备、风荷载等产生的荷载。
活荷载的大小和方向随着时间、空间的变化而变化，因此在设计过程中需要进行详细的计算和分析。
2.活荷载的计算方法我国现行的《建筑结构荷载规范》GB 50009-2012 中，活荷载的计算方法主要包括经验法、解析法和数值法等。
在实际设计中，通常采用经验法进行计算，其计算简便、结果可靠。
二、水池顶板活荷载的影响因素1.设计使用年限设计使用年限是指建筑物在正常使用和维护条件下，其结构、构件或设备达到预定功能、性能或其他特定目标的使用年限。
设计使用年限的长短直接影响到活荷载的取值，一般来说，设计使用年限越长，活荷载取值越大。
2.活荷载的类型活荷载的类型包括人员荷载、设备荷载、风荷载等。
不同类型的活荷载对水池顶板的影响不同，因此在设计过程中需要根据实际情况进行合理的组合和分项。
3.建筑物的结构和用途建筑物的结构和用途直接影响到活荷载的大小和分布。
例如，在结构和用途相同时，框架结构的活荷载大于钢筋混凝土结构；在用途相同时，住宅楼的活荷载小于办公楼。
三、水池顶板活荷载的规范要求1.我国相关规范对水池顶板活荷载的要求根据《建筑结构荷载规范》GB 50009-2012，水池顶板的活荷载应按照以下规定进行计算：- 对于住宅、办公楼等建筑，活荷载标准值应取2.0kN/m；- 对于厂房、仓库等建筑，活荷载标准值应取2.5kN/m；- 对于特殊建筑，应根据实际情况和使用要求进行取值。
(实用)车库顶板等效均布荷载计算程序
行车荷载于板跨的方向（1：垂直、0：平行）车型（0：前二后四、1：前四后八）板类型（0：单向板、1：双向板）111车型前二后四前四后八车型x向荷载计算宽度ax y向荷载计算宽度ay 前二后四0.0000.000前四后八0.4800.880ax/lx 弯矩系数0.1130.0000.000绝对最大弯矩 Mmax板跨L （单向板填）板跨Lx （双向板填）板跨Ly （双向板填）5.0008.500 5.0000.960 1.760双向板等效均布x向荷载修正计算 宽度axy向荷载修正计算0.0000.0000.0000.0000.0000.000 车辆荷载基本单向板等效均布车辆荷载x向的计算宽度bcx车辆荷载y向的计算地下室顶板车辆荷载计轴距B1轴距B2车重G 板厚h 2.000 1.00050.0000.280车辆作用荷载F 计算荷载q x向最大弯矩Mx 50.0000.0000.00050.000377.012127.97548.13.760效均布荷载计算结果正计算 宽度ay.000.000 3.5000.0003.5000载基本信息输入效均布荷载计算结果的计算宽度 bcy荷载有效分布宽度b 考虑相邻荷载计算结果荷载计算程序车辆荷载x向的计算宽度车辆荷载y向的计算宽度0.2000.600车辆等效均布荷载qe 0.0000.000y向最大弯矩Mx等效均布荷载qe 0.0000.000106.05948.1320.0000.000邻荷载后的计算宽度b'。
关于地下室顶板堆放材料荷载的验算
关于地下室顶板堆放材料荷载的验算一、工程简况***S2栋、31栋位于***, ***S2栋、31栋工程总建筑面积约162473.03平方米。
本项目为地上22层, 地下1层。
本工程地下室层高为5.0m, 首层层高为6.0m, 2~6层层高为5.5m, 塔楼31栋7层层高为4.4m, 8~15层层高为3.6m, 16~22层层高为3.9m。
二、本工程为全现浇框架-剪力墙结构, 基础为桩基础, 抗震设防烈度为七度, 结构抗震等级为：一级。
三、本工程由于场地范围有限, 本工程钢筋加工及堆放厂设置在地下室顶板上, 为此对地下室顶板进行荷载验算。
四、地下室结构概况本工程地下室层高为 5.0m, 地下室顶板混凝土强度等级为C30, 板厚为400mm。
2、地下室顶板结构设计荷载表如下:其中首层商铺设计活荷载限值为8.0kN/m2。
1、地下室顶板堆放荷载计算:2、一卷钢筋质量约为2000kg；3、堆放钢筋与楼板的接触面积约2.0m2。
堆放钢筋的荷载计算: G1=2000*10/1000/2=10.0kN/m2。
五、施工活荷载: G2=2.0kN/m2。
六、施工总荷载为G=G1+G2=10.0+2.0=12.0kN/m2＞设计荷载8kN/m2, 不满足设计要求, 需进行加固回顶。
七、加固措施由于堆放钢筋的荷载过大, 需对钢筋加工厂、钢筋堆放厂范围内的地下室顶板进行回顶加固。
采用扣件式钢管, 钢管纵横向间距为1.0m*1.0m, 步距为1.5m, 顶托梁使用双钢管, 次梁使用50*100mm木方。
五、回顶措施计算满堂支架回顶计算书5.1 基本参数5.2 荷载参数5.3 设计简图搭设示意图:平面图侧立面图5.4 板底纵向支撑次梁验算G1k=N c=0.2kN/m；G2k= g2k×l b/(n4+1)= 0×1/(4+1)=0kN/m；Q1k= q1k×l b/(n4+1)= 10×1/(4+1)=2kN/m；Q2k= q2k×l b/(n4+1)= 0×1/(4+1)=0kN/m；1.强度验算板底支撑钢管按均布荷载作用下的三等跨连续梁计算。
顶板荷载计算
建筑结构设计规范系列讲座（一）之巴公井开创作对荷载规范第条的理解与应用朱炳寅（中国建筑设计研究院北京 100044）1 结构设计中涉及荷载的相关问题在理解与应用现行《建筑结构荷载规范》（GB50009-2001）（简称规范）表时，要注意以下几个方面：（1）表中的所有荷载均为直接作用在楼面上的荷载，其数值仅可直接用于楼面板设计计算，用于楼面梁、柱、墙及基础计算时，需按荷载规范第条要求折减。
（2）车辆荷载尤其是消防车对楼面的荷载作用，主要应考虑车辆满载重量及汽车轮压的动荷载效应，动力系数与楼面覆土厚度等因素有关，见表1。
（3）表中第8项实际上是汽车轮压直接作用在楼板上的等效均布活荷载。
符合其表注3规定时，按表中数值取用；不符合时，按结构效应等效原则，将车轮的局部荷载换算为等效均布荷载。
对于跨度较大的楼板还应考虑多辆汽车的共同作用。
1）对客车荷载，不克不及将客车车库的楼面等效荷载（规范表中第8项数值）与其楼面实际荷载混为一谈。
楼面等效荷载为分歧形式楼板按跨中弯矩相等折算出的均布荷载值。
在相同楼面荷载（客车荷载）下，当楼板的形式分歧时，等效荷载数值是分歧的。
因此，设计中将客车荷载按规范的等效荷载数值限制是不恰当的，且容易得出同一客车停车库（场）有两种分歧荷载限值的错误结论。
对客车车库的荷载应以限定客车的种类为宜，如限定停放载人少于9人的客车（每一车位最小范围×）等。
2）对消防车荷载，若不考虑板顶的覆土厚度对消防车轮压的影响而统一取用表中数值，当地下室顶板顶面覆土厚度较厚时，显然是分歧适的。
例如：某工程纯地下室（顶板为板跨小于2m的单向板）顶面为覆土厚度3m2，显然消防车的任何排列方式均不成能达到表中35kN/m2的数值。
汽车轮压荷载传至楼板和梁的动力系数表1注：覆土厚度不为表中数值时，其动力系数可按线性内插法确定。
各级汽车荷载的主要技术指标表2覆土厚度足够时消防车的荷载表3 纵向及横向最小间距均为600mm）q＝W/[(车辆长＋0.6)（车辆宽＋0.6）]。
车库顶板承载力计算书2(最终版)
当整个泵车的所有轮胎位于长跨板位置时，并且前轮荷载处于两 支座跨屮位置时，此时的板的抗弯受力处于最不利位置，以此进行混 凝土板抗弯验算，由于在实际的施工过程中，将其简化建模如下图5：
图5泵车通过楼板受力简化图
其中泵车轮胎面积为0.6 m×0.3m,当泵车前轮行驶至板的跨中
中位置时，处于最不利位置，泵车荷载为340KN,梁宽1为8. Im,其
局部线荷载为—KN∕m=233. 33KN∕m,根据所建模型，整个板剪力图如
图3：
SETTTl
IL22
(Tt
>(1)0
<U)
l∙
(¼)
-sΛfi>
ΠCΓ>IE16
：〃•
y
(M)
It
22
Ld
LJ
Pl
图3泵车通过楼板剪力图
其中所受最人剪力为61. 25KNO
3.混凝土泵车浇筑混凝土时的承载力验算
基本计算参数：
混凝土泵车自重为34t,考虑到浇筑混凝土时泵管内有3m3混凝 ±,混凝上容重P =2500Kg∕m3,其质量m=P ×V=2500×3 Kg=7500 Kg=7.5t,整个泵车浇筑混凝土时的质量为m=34t+7.5t二41.5t~42t°
考虑到浇筑混凝上时四个支座支撑，每个支座的荷载为10.5t,即为105KN,考虑到浇筑混凝土时，所浇筑的一侧的支座受力较大， 根据经验，考虑到25OKNO浇筑混凝土时泵车的支座大小为0.6m× 0. 6mo
1.1对板的抗剪强度进行验算：
根据图纸设计和现场混凝土的浇筑情况，选取泵车通过的最大板
进行验算，查图纸得到最大跨板的尺寸为8. lm×5. 2mo

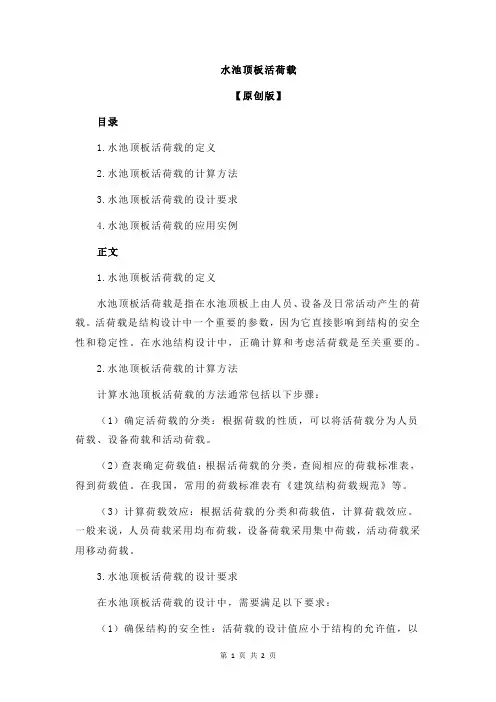

水池顶板活荷载
