汽车液压助力转向系统

简述对助力转向系统的基本要求。

助力转向系统是指在汽车驾驶过程中，通过电动或液压装置将一部分控制力传递给转向系统，以减轻驾驶员对方向盘的操纵力，并提高行驶时的稳定性和安全性。其基本要求如下：

1. 灵敏度：系统必须快速、准确地响应驾驶员的指令，使车辆能够按照预期方向前进。

2. 稳定性：系统必须保持行驶中的稳定性，不会因为阻尼不足或泄漏而出现剧烈震动或偏离。

3. 可靠性：系统必须具有高度的可靠性和稳定性，以保证在各种环境和道路条件下都能正常工作，同时还需要具备自我诊断和报警功能，及时发现并解决故障。

4. 轻便性：系统需要具有较小的体积和重量，以减少对车辆重心的影响，并为车辆提供更大的载荷空间。

5. 安全性：系统需要具有高度的安全性，避免因为设计、安装、使用等原因引起的事故，同时也需要考虑到安全性与其他功能之间的平衡。

综上所述，助力转向系统需要具备快速、稳定、可靠、轻便和安全等基本要求，以确保车辆在行驶时能够满足驾驶员的需求，并提高整个行驶过程的安全性和舒适性。

液压动力转向系统常见故障诊断与维修

车辆工程技术46维修驾驶

0　前言

汽车转向系统可按转向的能源不同分为机械转向系统和动力转向

系统两类。机械转向系统是依靠驾驶员操纵转向盘的转向力来实现车

轮转向；动力转向系统则是在驾驶员的控制下，借助于汽车发动机产

生的液体压力或电动机驱动力来实现车轮转向。所以动力转向系统也

称为转向动力放大装置。随着工程作业的日趋繁重和生产率的不断提

高，使得工程机械的重量和操作速度亦相应提高，这就要求转向系统

能克服更大的转向阻力矩和相应提高转向速度，而人力转向是远远不

够的，这就使得全液压转向系统在工程机械方面的推广应用得到发展，

因为这不仅改善了驾驶员的劳动条件，提高了生产率，同时也提高了

行驶的安全性。

1　现况概述

汽车转向系统可按转向的能源不同分为机械转向系统和动力转向

系统两类。机械转向系统是依靠驾驶员操纵转向盘的转向力来实现车

轮转向；动力转向系统则是在驾驶员的控制下，借助于汽车发动机产

生的液体压力或电动机驱动力来实现车轮转向。所以动力转向系统也

称为转向动力放大装置。

动力转向系统由于使转向操纵灵活、轻便，在设计汽车时对转向

器结构形式的选择灵活性增大，能吸收路面对前轮产生的冲击等优点，

因此已在各国的汽车制造中普遍采用。但是，具有固定放大倍率的动

力转向系统的主要缺点是：如果所设计的固定放大倍率的动力转向系

统是为了减小汽车在停车或低速行驶状态下转动转向盘的力，则当汽

车以高速行驶时，这一固定放大倍率的动力转向系统会使转动转向盘

的力显得太小，不利于对高速行驶的汽车进行方向控制；反之，如果

所设计的固定放大倍率的动力转向系统是为了增加汽车在高速行驶时

的转向力，则当汽车停驶或低速行驶时，转动转向盘就会显得非常吃

力。电子控制技术在汽车动力转向系统的应用，使汽车的驾驶性能达

到令人满意的程度。电子控制动力转向系统在低速行驶时可使转向轻

便、灵活；当汽车在中高速区域转向时，又能保证提供最优的动力放

大倍率和稳定的转向手感，从而提高了高速行驶的操纵稳定性。

汽车hhc的standby状态

摘要：

1.汽车HHC的standby状态概述

2.汽车HHC standby状态的工作原理

3.如何在standby状态下确保汽车HHC的性能

4.汽车HHC standby状态下的安全注意事项

5.总结

正文：

汽车HHC（液压助力转向系统）的standby状态是指在车辆启动后，液压助力转向系统处于预备工作状态，等待驾驶员操作。在这种状态下，系统会进行自检，确保各项性能正常。本文将介绍汽车HHC的standby状态，以及如何在standby状态下确保汽车HHC的性能和安全。

一、汽车HHC的standby状态概述

汽车HHC的standby状态是指车辆启动后，液压助力转向系统进入预备工作阶段。在这个阶段，系统会对转向泵、转向拉杆、转向器等部件进行自检，确保各项性能正常。此外，standby状态还意味着液压助力转向系统已准备好为驾驶员提供辅助驾驶。

二、汽车HHC standby状态的工作原理

在汽车启动后，发动机带动转向泵运转，泵出的液压油通过管道输送至转向器。在standby状态下，转向器内的控制模块会对液压油的压力、流量等进行监测，并对系统进行自检。自检通过后，液压助力转向系统进入待命状态，驾驶员可以随时操作转向盘进行行驶。

三、如何在standby状态下确保汽车HHC的性能

1.定期检查液压油：确保液压油充足、清洁，无泄漏。液压油的质量和数量对液压助力转向系统的性能至关重要。

2.检查转向泵：确保转向泵工作正常，无异常噪音、漏油等现象。

3.检查转向拉杆和转向器：确保转向拉杆和转向器的连接稳固，无异常磨损和损坏。

4.定期保养：按照汽车制造商的建议，定期对液压助力转向系统进行保养，确保系统性能稳定。

四、汽车HHC standby状态下的安全注意事项

1.在车辆启动后，请等待一段时间让液压助力转向系统进入standby状态后再行驶。避免在系统尚未完全自检完毕时行驶，以免影响驾驶安全。

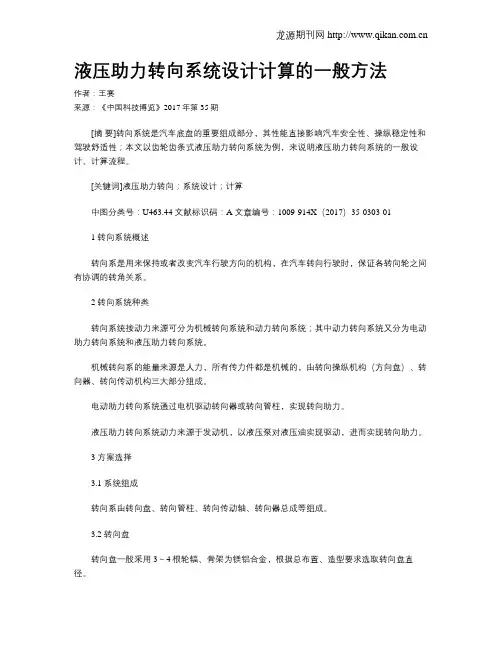

液压助力转向系统设计计算的一般方法

龙源期刊网

液压助力转向系统设计计算的一般方法

作者：王赛

来源：《中国科技博览》2017年第35期

[摘要]转向系统是汽车底盘的重要组成部分，其性能直接影响汽车安全性、操纵稳定性和驾驶舒适性；本文以齿轮齿条式液压助力转向系统为例，来说明液压助力转向系统的一般设计、计算流程。

[关键词]液压助力转向；系统设计；计算

中图分类号：U463.44 文献标识码：A 文章编号：1009-914X（2017）35-0303-01

1 转向系统概述

转向系是用来保持或者改变汽车行驶方向的机构，在汽车转向行驶时，保证各转向轮之间有协调的转角关系。

2 转向系统种类

转向系统按动力来源可分为机械转向系统和动力转向系统；其中动力转向系统又分为电动助力转向系统和液压助力转向系统。

机械转向系的能量来源是人力，所有传力件都是机械的，由转向操纵机构（方向盘）、转向器、转向传动机构三大部分组成。

电动助力转向系统通过电机驱动转向器或转向管柱，实现转向助力。

液压助力转向系统动力来源于发动机，以液压泵对液压油实现驱动，进而实现转向助力。

3 方案选择

3.1 系统组成

转向系由转向盘、转向管柱、转向传动轴、转向器总成等组成。

3.2 转向盘

转向盘一般采用3～4根轮辐、骨架为镁铝合金，根据总布置、造型要求选取转向盘直径。龙源期刊网

3.3 转向管柱与传动轴

由于转向管柱与转向器的输入轴不在同一轴线上，故在转向管柱下端及转向传动轴两端的联接方式均采用万向节。

3.4 转向器

本车选用齿轮齿条转向器带横拉杆总成，转向器侧面输入，两端输出，且位于前轴前方，前置梯形（见图1）。

介绍汽车液压制动系统液压助力转向器和制动真空助力器的检查方法

S洲声丫O月6OICH万JISHUS沈、丈O之Q󰀁CHE介绍汽车液压制动系统液压助办转向象和制动真空助办派的检查令法李彦栋实用汽车技术20吕年3期乌S沈之(一)液压制动系统故障简易检查方法目前,液压制动系统在汽车上的应用越来越广泛液压制动系统性能的好坏直接影响着汽车的安全性因此需要对它进行性能检查是很有必要的在此向朋友们提供一种液压制动系统故障部位的简易检查方法供大家参考。(1)用脚跺制动踏板,若位置很低再连续踩踏板时,踏板位置逐渐升高,但感受到软弱无力并且制动效果不好。这说明制动系统内有空气渗人由于空气的可压缩性使得制动效能下降。若是这样应及时排除掉液压管道中的空气。排气时应注意先排离总泵较远的哪个车轮即由远而近的原则,对国产车而言,一般是先排左后再排右后其次排右前最后排左前的原则,否则空气不易排除。(2)第一脚踏板时制动不灵而连续踩几脚制动踏板后,踏板位置逐渐升高且制动效果良好。这种情况说明制动踏板行程调整过大或者是制动片与制动盘(鼓)间隙过大所致。凡遇此情况应检查并调整踏板自由行程然后再调整制动间隙当然大部分轿车而言,只需在倒车时踩踏板几次便可使制动器间隙恢复正常值。(3)若连续踏几次制动踏板其踏板位置虽能升高但脚踩下踏板不动时,踏板会自动下沉。这说明在液压制动系统中有制动液泄露之处或是总泵阀门不严。此时应首先沿整个制动管路检查管路上尤其是接头有无密封不严之处必要时需检查各分泵皮碗处是否有泄露或对总泵进行拆检。(4)当踏下踏板时踏板位置很低,但再连续踩踏时其踏板位置并不升高。这说明制动总泵上通气孔或补偿孔堵塞,应视情对总泵进行检查必要时需要拆下分解检查。(5)若踏下制动踏板时,踏板高度符合要求而且脚感正常即不软弱下沉但汽车制动效果仍然不太理想。这说明是车轮制动器有故障。这时需拆检车轮制动器着重检查制动器若制动鼓失圆较大汽车制动效果也会很不理想的必要时应先幢削制动鼓。拆检时应注意若制动蹄磨损过薄则应更换新口口口。当然若经过以上几种检查均无向题但制动性能仍不符那么就要考虑对制动液质量进行检查以及制动液管道有无因碰凹陷过度而发生部分堵塞的情况了。(二)谈液压动力转向的加液检查方法为了减轻汽车驾驶员操作的疲劳强度减少路面对转向盘的振动效果,目前汽车动力转向装置已较普遍地装配到载重汽车和轿车上。动力转向装置的动力源分别来自压缩空气、电力和液压。由于液压动力转向系统工作压力较高,外廓尺寸较小以及油液对路面有吸振作用而被普遍采用。液压动力转向装置主要有液压油泵、转向器总成及贮油箱和油管组成,在对上述各总成的维护中液压油的添加与检验是驾驶员需经常做的维护工作之一。正确检验、合理添加液压动力转向装置中的液压油是保证动力转向器起助力作用的基本前提。认油面高度的检验液压动力转向装置油液的检验除观察油箱油面高度刻度线外还应对整个系统进行检验。检验时首先要将汽车停放在平坦硬质路面上起动发动机使其在不大于100转/分状态下空转。然后左右转向盘数次使液压油温度升高到80℃左右此时用手触摸液压管路应有烫手的感觉。最后将转向盘回正到转向的中间位置观察贮油箱内的油压有无泡沫和乳化现象,一旦有泡沫或乳化现象产生则说明液压动力转向系统内可能有空气或者是油液液面过低。遇此情况,应排除管路空气或添加液压油。添加液压油时应保证新旧油液品牌一样。2、贮油箱油面涨升t的检验记下”油面高度检验”时的贮油箱油面的高度,然后关闭发动机使其停止运转数分钟,再察看贮油箱的油面高度两次差值一般为smm左右,若差值过大,则说明戒压转向系统中确实有气体存在应进行系统放气。3、液压动力转向器的放气方法首先选一根塑料管一端连接到动力转向器放气塞另一端浸人装有液压油的容器中。然后起动发动机使其在100转/分状态下空转数分钟,同时反复转动转向盘到中间位置5-6次最后放松放气油塞,放出系统中的空气。上述动作可以重复几次,直至管路中无气泡为止最后拧紧放气塞。4、更换液压油的方法步骤当发现液压油变质或达到了汽车维护说明书要求的换油时限则需放出旧油液更换新油液。(l)支起车身拆下贮油箱上的回油管将贮油箱和油管中的油液排放到容器中。(2)起动发动机以1000转/分左右的速度空转。(3)左右转动转向盘待油管内的残余油液排净后,关闭发动机。(4)用油塞将贮油箱上回油管接头堵住。然后按油品要求加人符合要求的液压油。(5)起动汽车发动机并使其以100()转/分左右速度空转当有油液从回油管排出时,立即关闭发动机。待片刻后再重复上述过程。待上述过程重复4一5次后油路中的空气将全部排除,然后将回油管接回贮油箱上。(6)最后将液压油加到贮油箱上的规定刻度线上。《三)谈汽车制动系真空助力器的不解体检查真空助力器是汽车制动系较为常见的助力系统之一它的性能好坏直接影响着驾驶制动操作的准确及时性和疲劳强度。为此,对真空助力器在不解体时,进行性能检查是很有必要的其具体方法如下:1、真空助力器性能检测之前必须首先检查整个制动系统有无泄漏以及制动踏板自由行程应调整合适。2、用脚踏下制动踏板,力量适中(一般为500一oN左右),在踏板处于最低位置时保持稳定不动。3、起动发动机,同时制动踏板应有一定的下沉行程,表明真空助力器已参与工作。4、关闭发动机在半分钟左右踏板高度应无变化说明真空助力器工作良好。5、在上述试验过程中,若制动踏板有”反弹”现象且”反弹”力随踏板踩下的作用力增大而增加,则表明真空助力器有故障。在上述检查中若出现”反弹”现象往往是由于真空助力器的辅助缸皮圈、推杆球阀等密封失效,高压油逆向作用于总泵活塞前端凡遇此情况则应立即拆检修理并排除故障。(作者:66395部队)33户杏芍花它竺二10

电控液压助力转向系统的研究现状和展望

[摘要]：综述电控液压助力转向系统的结构、工作原理及其特点，电控液压助力转向系统能够根据转向需求提供不同的转向助力，既可改善低速时的转向轻便性，又可保证高速时的转向手感。ehps既可以节省燃油消耗，有利于环保；又能够有效解决转向轻便性与转向灵敏性的矛盾，改善车辆的操纵稳定性，提高驾驶舒适性和安全性。

[关键词]：汽车电控液压助力转向研究现状

中图分类号：tn948.2 文献标识码：tn 文章编号：1009-914x（2012）29- 0050 -03

1引言

当今汽车技术的发展追求节能、环保和安全，ehps由于具有节约能源、成本低、便于控制和易于调节等优点，已成为各国汽车界研究的重点。电控液压助力转向系统不但继承了液压助力转向系统的优点，而且作为向电动助力转向系统过渡的中间产品，起着承前启后的作用，同时也发展了自己的特色。ehps系统特殊的优点以及它不断增加的市场正使得国内的专家学者以及许多汽车公司对ehps系统产生越来越浓厚的兴趣，已经成为国内车辆技术研究的热点。

2 汽车转向系统的发展

汽车转向系统分为机械转向系统和助力转向系统，随着现代汽车技术的快速发展，助力转向系统由传统的液压助力转向系统

（hydraulic power steering system，简称hps）向电控液压助力转向系统（electro-hydraulic power steering system，简称ehps）、电动助力转向系统（electric power steering system，简称eps）、线控转向系统（steering by wire system，简称sbw）发展。

机械转向系统由转向操纵机构、转向器和转向传动机械三大部分组成，以驾驶员的体力作为转向能源，其中所有传力件都是机械的，从而增加了驾驶员的疲劳，减小了转向灵敏度，因此机械转向系统很难协调转向轻便性和转向灵敏性之间的矛盾，降低了汽车行驶安全性和舒适性。针对机械转向系统的不足，动力转向系统是在机械转向系统的基础上加设一套转向助力装置而形成的，它是在驾驶员的操纵下，借助于汽车发动机驱动的液体压力或电机驱动力来实现转向的。在正常情况下，由驾驶员的体力提供的汽车转向所需要的能量只占一小部分，而大部分汽车转向所需要的能量由转向助力装置提供。

简述液压式动力转向系统的组成和工作原理。

液压式动力转向系统由以下组成部分组成：

1. 动力源：通常是由车辆的发动机通过传动装置连接到一台液压泵，用来产生液压压力。

2. 液压泵：将液压油从液压油箱抽取，并提供高压液压油流向转向装置。

3. 转向阀：控制液压油的流向和压力，通过操作员的方向盘输入力来调节转向的角度。

4. 液压缸：将液压油的压力转化为力矩，通过推拉杆或者活塞臂连接到车轮，实现转向。

5. 液压油箱：储存液压油，并通过液压泵供给液压系统。

6. 油管和接头：将液压油连接到液压泵、转向阀和液压缸。

液压式动力转向系统的工作原理如下：

1. 当驾驶员转动方向盘时，转向阀打开/关闭液压油的流向。

2. 液压泵抽取液压油并提供高压液压油流入转向阀。

3. 转向阀根据驾驶员的输入，调节液压油的流量和压力，将液压油引导到液压缸。

4. 液压油通过液压缸，将压力转化为力矩，并通过推拉杆或者活塞臂作用在车轮上，使车辆转向。

5. 当转向动作完成后，液压泵停止工作，转向阀关闭液压油的流向，液压油回流至液压油箱中。

通过液压式动力转向系统，驾驶员可以轻松地控制车辆的转向，减少了驾驶的劳力，并提供了更好的操控性能。

液压助力转向的工作原理

.

液压助力转向的工作原理:

如图1(a)所示，助力转向系统主要由油泵3、控制阀（滑阀7和阀体9）、螺杆螺母式转向器(11、12)及助力缸15等组成。

滑阀7同转向螺杆11连为一体，两端设有两个止推轴承。由于滑阀7的长度比阀体9的宽度稍大，所以两个止推轴承端面与阀体端面之间有轴向间隙h，使滑阀连同转向螺杆一起能在阀体内做轴向移动。回位弹簧10有一定的预紧力，将两个反作用柱塞顶向阀体两端，滑阀两端的挡圈正好卡在两个反作用柱塞的外端，使滑阀在不转向时一直处于阀体的中间位置。滑阀上有两道油槽C、B，阀体的相应配合面上有三道油槽A、D、E。油泵3由发动机通过带或齿轮来驱动，压力油经油管流向控制阀，再经控制阀流向动力缸L、R腔。

汽车直线行驶时，如图1(a)所示，滑阀7在回位弹簧10和反作用阀8的作用下处于中间位置，动力缸15两端均与回油孔道连通，油泵输出的油液通过进油道量孔4进入阀体9的环槽A，然后分成两路：一路通过环槽B和D，另一路流过环槽C和E。由于滑阀7在中间位置，两路油液经回油孔道流回油箱，整个系统内油路相通，.

. 油压处于低压状态。

图1汽车液压助力转向系统工作原理

1 油箱2 溢流阀3 齿轮油泵4 进油道量孔5 单向阀6 安全阀7 滑阀8 反作用阀9 阀体10 回位弹簧

11 转向螺杆12 转向螺母13 纵拉杆14 转向垂臂15 助力缸

汽车向右转弯时，转向螺杆11（左旋螺纹）顺时针方向转动，与转向轴制成一体的滑阀7和转向螺杆克服回位弹簧10及反作用阀8一侧的油压的作用力而向右移动。此时如图1(b)所示，环槽A与C，B与D分别连通，而环槽C与E使进油道与助力缸15的L腔相通，形成高压回路；B与D使回油道与R腔相通，形成低压回路。在油压差的作用下，活塞向右移动，而转向螺母12向左移动。纵拉杆13也向右移动，带动转向轮向右偏转。由于系统压力很高（一般为6.9Mpa以上），汽车转向主要依靠推力。驾驶作用于转向盘的转向力基本上是打开滑阀所需的力，一般为5～10N，最大不超过10N, 因而转向操纵十分轻便。

电控动力转向系统工作原理

1. 介绍

电控动力转向系统是现代汽车的重要组成部分之一。它通过使用电机而非传统的机械结构来改变车辆的转向力，提高驾驶的舒适性和安全性。本文将深入探讨电控动力转向系统的工作原理。

2. 动力转向系统分类

动力转向系统可以分为液压助力转向系统和电动助力转向系统两种类型。液压助力转向系统使用液压泵和液压缸来提供转向助力，而电动助力转向系统使用电机来提供转向助力。本文重点介绍电动助力转向系统的工作原理。

2.1 液压助力转向系统

液压助力转向系统的工作原理如下： 1. 驾驶员通过方向盘施加转向力。 2. 这个转向力通过液压泵传递给液压缸。 3. 液压泵将液压油压力提高，并将其送入液压缸。 4. 液压油压减小后，液压缸将转向力传递给转向齿条。 5. 转向齿条将转向力传递给车轮，实现转向效果。

2.2 电动助力转向系统

电动助力转向系统的工作原理如下： 1. 驾驶员通过方向盘施加转向力。 2. 转向传感器检测到转向力，并将信号发送给电控单元。 3. 电控单元根据转向传感器的信号判断所需转向助力。 4. 电机控制单元接收电控单元的指令，并根据指令控制电机输出转向助力。 5. 电机通过转向齿条将转向助力传递给车轮，实现转向效果。

3. 电动助力转向系统的优势

与传统的液压助力转向系统相比，电动助力转向系统具有许多优势： - 减少能源消耗：电动助力转向系统不需要液压泵，因此没有液压系统的能源消耗。 - 提高燃油经济性：电动助力转向系统减少了功耗，因此可以减少燃油消耗。 - 提升驾驶舒适性：电动助力转向系统可以根据驾驶条件自动调整转向助力，提供更好的驾驶舒适性。 - 增强安全性：电动助力转向系统可以根据驾驶条件调整转向助力，提高车辆的稳定性和操控性，增强驾驶安全性。 4. 电动助力转向系统的工作原理详解

电动助力转向系统的工作原理可以进一步分为以下几个步骤：

4.1 检测转向力

转向传感器位于方向盘附近，可以检测到驾驶员施加的转向力。这个转向力将用作后续步骤的输入信号。

汽车循环球式液压助力转向器

word

1 / 50

本科生毕业论文（设计）

题目循环球式汽车方向机总体设计及三维装配设计

学院制造科学与工程学院

专业机械设计制造及其自动化

学生某某

学号年级

指导教师

word

2 / 50

教务处制表

二Ο一四年六月一日 word

3 / 50 循环球式汽车方向机的总体设计

及其三维装配设计

机械设计制造及其自动化

学生指导老师

摘要：转向系统是组成汽车的各个部分中极其重要的一部分，是用来改变或者保持汽车的行驶方向的系统。纵观转向系统的发展，主要经历了以下几个阶段: 机械转向系统、液压动力转向系统、电控液压动力转向系统、电动助力转向系统、四轮转向系统、主动前轮转向系统、线控转向系统。国内外现在最新的是线控转向系统，但是循环球式转向器在市场上仍然占有比较大的地位。研究设计循环球式转向器要遵循“需求分析——原理分析——概要设计——详细设计”这样的思路。设计循环球式转向器，按需求，采用液压助力，先对转向器的原理进行分析，然后分析各种转向器的性能，接着进行循环球式转向器结构选型，在结构确定之后就对各零部件参数进行设计计算以及选取材料和零部件的强度校核，最后是针对零件的PRO/E三维建模，在零件三维模型建立好的基础上，对转向器的壳体进行设计，在所以零件、壳体、箱盖的三维模型都建立好之后进行总体三维装配设计。在完成总装之后，将关键零部件以及总成图的三维图导成二维的CAD图形，并对二维图进行处理，处理为零件图和装配图。

关键词：循环球式、转向器、液压助力、转阀、螺杆

word

4 / 50

The overall design of the recirculating ball

type steeringmachine andits 3D assembly design
