蒸压加气混凝土砌筑方案(修稿)(2)(2)
蒸压加气混凝土砌块墙体L型铁片拉结施工工法(2)
蒸压加气混凝土砌块墙体L型铁片拉结施工工法一、前言蒸压加气混凝土砌块墙体L型铁片拉结施工工法是在蒸压加气混凝土砌块墙体施工中应用的一种加强连接的方法。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点（1）强度提升：通过在蒸压加气混凝土砌块墙体的连接处加装L型铁片拉结，可以有效提升墙体的抗拉强度，增加墙体的稳定性和承载能力。
（2）简便实用：该工法实施简单，操作方便，不需要过多的专业知识和复杂的工具。
（3）施工效率高：由于使用了L型铁片拉结，可以加快施工速度，缩短工期。
（4）经济实惠：该工法不需要特殊的材料和设备，成本较低，适用于中小型建筑项目。
三、适应范围该工法适用于蒸压加气混凝土砌块墙体的施工，特别适用于要求墙体抗拉能力较高的工程，如高层建筑、桥梁、隧道等。
四、工艺原理该工法的原理是通过在蒸压加气混凝土砌块墙体的连接处设置L型铁片拉结，将砌块墙体连接在一起，增强墙体的整体稳定性和抗拉强度。
同时，L型铁片的设置也可以分散墙体的应力集中，提高墙体的抗震性能和抗风性能。
五、施工工艺 1. 基础处理：按照设计要求进行基础处理，确保基础平整、结实。
2. 砌墙施工：按照图纸要求进行砌墙施工，保证每一层的墙体都达到设计要求。
3. L型铁片安装：在墙体连接处横向交错设置L型铁片，使用螺栓或焊接固定，确保连接牢固。
4. 竖向铁筋加固：在墙体内设置竖向钢筋，提升墙体的整体受力性能。
5. 清理施工面：清理墙体表面的灰尘和杂物，确保施工面干净整洁。
6. 砌筑蒸压加气混凝土砌块：按照墙体设计要求进行砌筑蒸压加气混凝土砌块。
7.粉刷或喷涂涂料：完成砌墙后，对墙体进行粉刷或喷涂涂料，保护墙体并提升美观度。
六、劳动组织根据工程规模和施工周期的不同，合理安排工人数量和施工进度，确保施工过程顺利进行。
七、机具设备该工法所需的机具设备包括：砖砌台车、水平仪、电动打胶枪、混凝土震动器、吊运设备等。
蒸压加气混凝土砌块填充墙砌筑施工方案

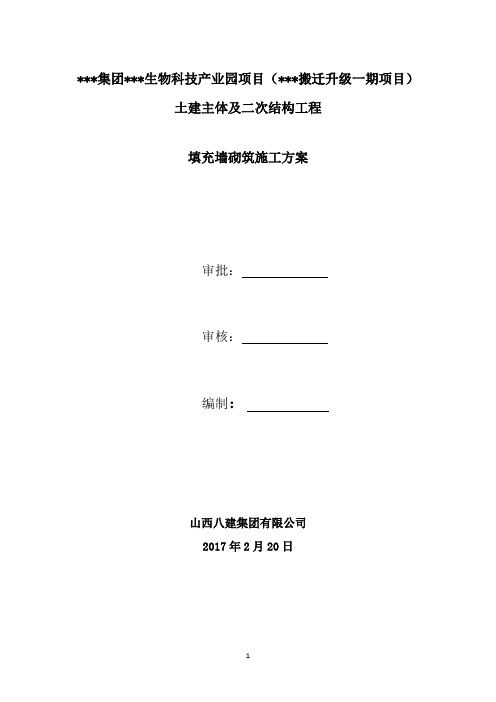

***集团***生物科技产业园项目（***搬迁升级一期项目）土建主体及二次结构工程填充墙砌筑施工方案审批：审核：编制：山西八建集团有限公司2017年2月20日目录一、工程概况及特点 (3)1.工程简介： (3)2.工程特点与难点 (4)3. 施工方案编制依据与原则 (4)二、施工总体部署与施工进度计划 (4)1.施工部署 (4)2. 施工进度计划 (5)三、施工准备 (5)1.技术准备 (5)2. 现场准备 (5)3、物资准备 (6)4.机械设备、工具准备 (6)四、管理措施 (7)五、主要施工方案 (7)1、墙体拉筋植筋 (7)2、墙体砌筑： (8)六、质量保证体系及措施 (9)1.墙体砌筑施工质量保证措施 (9)2.墙体施工质量通病预防措施 (10)（一）加气混凝土砌块应用中存在的主要问题 (10)（二）加气混凝土砌块产生问题俄原因分析 (10)七、安全保证体系及措施 (12)1.安全管理方针和目标 (12)2.安全施工组织保证体系 (12)3.安全保证措施 (13)八、文明施工 (14)1. 文明施工目标 (14)2. 执行标准与依据 (14)3. 建立文明施工管理体系 (14)4.治安保卫、消防措施 (15)5. 环境保护措施 (15)九、冬季施工技术措施 (16)9.1冬季施工措施和现场防御措施 (16)十、成品保护措施 (17)一、工程概况及特点1.工程简介：本工程为***集团***生物科技产业园项目（***搬迁升级一期项目）土建主体及二次结构工程，分为动力车间、提炼车间、过滤车间、配电控制室、仓库、综合楼及初期雨水、消防废水合用水池等配套设施组成。
动力车间建筑面积5117.43m2，层数为2层，框架结构，建筑总高度33.10m。
过滤车间建筑面积5372.68m2，层数为4层，框架结构，建筑总高度23.3m。
提炼车间建筑面积9761.19m2，层数为3层，框架结构，建筑总高度21.3m。
蒸压加气混凝土砌块砌筑与抹灰专项施工方案
蒸压加气混凝土砌块砌筑与抹灰专项施工方案一、工程概况二、编制依据1、设计图纸2、《蒸压加气混凝土建筑应用技术规程》JGJ/T17-20083、《砌体工程施工质量验收规范》GB50203-20114、《建筑工程施工质量评价标准》GB /T50375-2006三、劳动力组织四、机具设备配置5.1工艺流程5.1.1作业条件砌筑前，将楼、地面基层水泥浮浆及施工垃圾清理干净。
弹出楼层轴线及墙身边线，经复核，办理相关手续。
根据标高控制线及窗台、窗顶标高，预排出砖砌块的皮数线，皮数线可划在框架柱上，并标明拉结筋、圈梁、过梁、墙梁的尺寸、标高，皮数线经技术质检部门复核，办理相关手续。
构造柱钢筋绑扎，隐检验收完毕。
砌筑砂浆配合比经有资质的试验部门试配确定，有书面配合比试配单。
在施工现场根据砌体方量准备好取样砂浆试模。
做好水电管线的预留预埋工作。
5.1.2工艺流程图加气混凝土砌块填充墙砌体施工工艺流程图5.2操作要点5.2.1技术准备(1)砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。
(2)已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的标高正确。
(3)使用经过校验合格的监测和测量工具。
(4)施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底和作业指导书等技术性文件。
(5)制定该分项工程的质量目标、检查验收制度等保证工程质量的措施。
(6)由具有相应资质的试验室出具完整的砌筑砂浆配合比试验报告。
5.2.2材料要求(1)蒸压加气混凝土砌块、砂浆等砌筑材料进场时均应有质量证明文件、型式检验报告，并按要求进行查检和复验，合格后方可采用。
(2)不得使用龄期不足28d、浸水和表面被污染的砌块，破裂、不规整的砌块可切割成小规格后使用。
(3) 蒸压加气混凝土砌块堆放应符合以下规定：1砌块堆放场地应平整、清洁、无积水，并有防雨和排水措施；2砌块装卸时应轻拿轻放，严禁翻斗倾卸和任意抛掷；3砌块应按品种、规格、密度级别以及生产日期分批分别堆垛整齐，并设置标识，不得直接触地堆垛，堆垛间应留有通道；4砌块堆放高度不宜超过2m；5施工过程中，砌块在楼面堆放荷载不得超过楼板允许荷载值，砌块应分散堆放，不得集中堆放。
蒸压加气混凝土砌块施工方案
祥泰广场工程蒸压加气混凝土砌块施工方案编制：崔昭安审核：施工单位：济南建工总承包集团有限公司蒸压加气混凝土砌块施工方案一、工程概况：本工程为祥泰广场二标段5#商务办公楼建设工程，建设地点位于济南市市中区英雄山路 147 号，是集商务办公、商业为一体的综合体项目。
施工单位：济南建工总承包集团有限公司，建筑面积23968.26m2。
建筑层数-2/22层,层高地下二层3.9m，地上1层4.5m,2-22层4.48m。
工程为一类高层建筑，一级耐火等级，抗震6度，工程结构采用剪力墙结构，建筑总高度99.03m。
开工日期：2012年8月18日，竣工日期2014年7月29日。
二、编制依据:(1)本工程设计施工图纸(2)《蒸压加气混凝土砌块建筑构造》03J104(3)《砌体填充墙结构构造》06SG614-1(4)《钢筋混凝土结构构造详图》02G02(5)《砌体工程施工质量验收规范》GB 50203-2002(6)《建筑工程施工质量验收统一标准》GB 50300-2001(7)《蒸压砂加气砼砌块应用技术规程》DB/T29-128-2008(8)《建筑工程冬期施工规程》JGJ/T104-2011（9）.国家相关规范、标准、技术规程。
（8）市相关地方标准、规程。
三、3.1材料要求3.1.1砌块地上200厚蒸压加气混凝土砌块，强度级别为A3.5，规格选用600mm长×200mm厚×250mm高，砌筑砂浆强度等级为M3.5；地下±0.000以下埋入地坪下墙体采用MU10烧结砖，M5水泥砂浆砌筑100厚蒸压加气混凝土砌块，强度级别为A5.0，规格选用600mm长×100mm厚×250mm高，砌筑砂浆强度等级为M5.0。
3.1.2砌筑砂浆所有进场砌筑砂浆均采用预拌砂浆，必须提供出厂合格证明和试验报告。
3.1.3配套用砖所有砌块墙下(卫生间有砼导墙的墙体除外)采用长度为200m的实心砖砌筑，砌筑层数不少于3层。
蒸压轻质砂加气混凝土(AAC)墙板施工质量控制施工工法(2)(升级版)
蒸压轻质砂加气混凝土（AAC）墙板施工质量控制施工工法（升级版）蒸压轻质砂加气混凝土（AAC）墙板施工质量控制施工工法（升级版）一、前言随着城市化进程的加快，建筑行业对于绿色、环保、高效施工工法的需求也越来越高。
蒸压轻质砂加气混凝土（AAC）墙板作为新型环保建材，受到了广泛的关注和应用。
为了提高施工质量，我们升级了传统的AAC墙板施工工法，使其更加合理、高效。
二、工法特点该工法的特点在于采用蒸压轻质砂加气混凝土（AAC）墙板作为墙体材料，具有轻质、隔音、保温、耐火、施工速度快等优点。
同时，通过对施工工法的改进和优化，使得整个施工过程更加简单、可控。
三、适应范围该工法适用于各类非承重墙体的施工，如住宅、商业、工业等建筑。
特别适用于快速搭建临时建筑、轻型板房及改建旧房等工程。
四、工艺原理蒸压轻质砂加气混凝土（AAC）墙板施工工法与实际工程之间的联系在于采取了一系列的技术措施。
首先，通过对材料的选择和配制，确保了墙板的轻质和强度。
其次，在施工过程中，采用专用模具进行浇注，再利用蒸压机进行加热加压，使墙板获得理想的物理性能。
最后，通过合理的施工流程和施工顺序，确保施工的质量和效率。
五、施工工艺1. 基础准备：清理基础地面，做好防水处理和排水设施。
2. 墙体布置：根据设计要求，布置墙体尺寸和位置，并进行标注和定位。
3. 墙板制作：按照设计要求制作蒸压轻质砂加气混凝土（AAC）墙板，并在表面刻花或加工开孔等装饰工艺。
4. 模具安装：选择合适的模具，并保证其固定和密封，以确保墙板成型时的形状和尺寸。
5. 施工浇筑：将预制的墙板放入模具中，配合墙体的布置进行浇筑。
6. 龙骨安装：根据设计要求，在墙板两侧安装龙骨，并进行加固处理。
7. 砌筑拼接：将预制的墙板经过涂料或粘结剂粘接到墙体上，确保墙板的整齐和连接牢固。
8. 养护保养：对已完成的墙板进行养护和保养，以提高墙体的强度和稳定性。
六、劳动组织根据工程规模，合理组织劳动力，在保证施工质量的同时，尽量减少人力资源浪费。
蒸压加气混凝土砌块施工方案
蒸压加气混凝土砌块施工方案
蒸压加气混凝土砌块是一种以石灰、水泥、砂、石粉为主要原料，经过湿拌、发泡、蒸汽养护而成的一种新型建筑材料。
下面是蒸压加气混凝土砌块的施工方案。
一、材料准备
1. 浇注用底座：把钢筋混凝土底板浇筑到规定的高度上。
2. 砌筑用材料：蒸压加气混凝土砌块、腻子砂浆、水泥砂浆等。
二、蒸压加气混凝土砌块的布置和安装
1. 根据设计图纸要求，将砌筑位置进行标线，确保砌筑的准确性。
2. 将蒸压加气混凝土砌块浸泡于清水中，使其吸满水分，保证砌块的质量。
3. 将蒸压加气混凝土砌块按照规定的砌筑方式进行砌筑，砌缝要保持1-3mm的均匀宽度。
4. 使用腻子砂浆将砌缝进行填充，确保砌缝的牢固度和美观度。
三、砌块的固定和支撑
1. 通过围墙搭设木方的方式，保证砌块的垂直度和水平度。
2. 在围墙木架的两侧加装水平撑杆，保证砌块的水平度。
四、砌块的抹面处理
1. 使用水泥砂浆进行抹面处理，保证墙面的平整度和牢固度。
2. 抹面处理后，进行养护，保证水泥砂浆的强度和耐久性。
五、清理和验收
1. 清理施工场地，清除杂物和垃圾。
2. 对施工过程进行验收，确保施工质量符合设计要求。
总结：
蒸压加气混凝土砌块施工方案主要包括材料准备、砌块的布置和安装、砌块的固定和支撑、砌块的抹面处理、清理和验收等环节。
在施工过程中，要严格按照设计要求进行施工，保证施工质量，确保建筑物的安全和耐久性。
同时，要注意施工人员的安全，使用合适的工具和设备，避免发生意外事故。
蒸压轻质砂加气混凝土 (AAC) 墙板施工工法(2)
蒸压轻质砂加气混凝土(AAC) 墙板施工工法蒸压轻质砂加气混凝土(AAC)墙板施工工法一、前言蒸压轻质砂加气混凝土（AAC）墙板是一种新型的建筑材料，具有轻质、隔热、保温、防火等特点，广泛应用于建筑工程。
本文将详细介绍AAC墙板施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点1. 轻质：AAC墙板由沙、水泥和气泡剂等原材料组成，具有较低的密度，重量轻，方便施工和搬运。
2. 高强度：由于墙板内部具有大量的气孔结构，增加了抗压强度，使其具有较高的承重能力。
3. 隔热保温：AAC墙板内部的气孔结构能够有效隔热和保温，提高建筑的能效性能。
4. 防火：AAC墙板具有良好的防火性能，能够有效延缓火势蔓延。
三、适应范围AAC墙板适用于各种建筑工程，包括住宅楼、商业建筑、厂房等。
特别是对于需要轻质、隔热、保温、防火的建筑工程，使用AAC墙板可以达到较好的效果。
四、工艺原理蒸压轻质砂加气混凝土（AAC）墙板施工工法的基本原理是通过混凝土的浇筑、养护、蒸压等步骤，使其成为具有一定强度和稳定性的墙板材料。
具体的工艺包括以下几个环节：1. 原材料准备：准备沙、水泥和气泡剂等原材料，并根据一定比例混合搅拌均匀。
2. 墙板模具制作：根据建筑设计要求制作墙板模具，确保墙板形状规整。
3. 浇筑混凝土：将准备好的混凝土倒入模具中，进行浇筑，振捣排气，保证混凝土质量。
4. 养护：墙板浇筑完成后，需要进行养护，保证混凝土的强度和稳定性。
5. 蒸压：经过一定时间的养护后，将浇筑完成的墙板放入蒸压设备中，进行蒸压处理，加强墙板的密实度。
五、施工工艺AAC墙板施工的详细工艺包括以下几个阶段：1. 墙板模具安装：将墙板模具安装在需要施工的位置上，确保模具的水平和垂直度。
2. 模具预处理：在模具表面涂抹脱模剂，以方便墙板的脱模。
3. 混凝土浇筑：将准备好的混凝土倒入模具中，振捣排气，保证混凝土质量。
蒸压加气混凝土砌块填充砌体施工方案
蒸压加气混凝土砌块填充砌体施工方案1 施工准备1。
1 技术准备（1）砌筑前，应认真熟悉图纸，核实门窗洞口位置及洞口尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高,熟悉相关构造及材料要求.（2）已审核完建筑施工图纸，并确保填充墙、门窗洞口的位置、轴线尺寸准确无误，确保圈梁、过梁的标高正确。
（3）使用经过校验合格的监视和测量工具。
（4）施工前，工程技术人员应结合设计图纸及实际情况，编制出专项施工技术交底和作业指导书等技术性文件。
（5)制定该分项工程的质量目标、检查验收制度等到保证工程质量的措施.(6）由试验室出具完整的砌筑砂浆配合比试验报告。
1。
2 材料要求(1)蒸压加气混凝土砌块干密度为300～800kg／m3,选择砌块时必须具有出场合格证,其强度等级及干表观密度必须符合设计要求及施工规范的规定。
(2)蒸压加气混凝土砌块应符合《建筑材料放射性核素限量》（GB 6566-2001）的规定。
(3)施工用水泥采用强度等级为32.5 级的普通硅酸盐水泥或矿渣硅酸盐水泥，需新鲜、无结块。
（4）施工期用砂宜采用中砂，砂中泥土含量不应超过5％，并过5mm 的密目网筛。
1.3 主要机具(1）机械：塔式起重机、卷扬机、井架、切割机、砂浆搅拌机等。
（2）工具:瓦刀、夹具、手锯、小推车、灰斗、灰铁锹、小撬棍、小木锤、线锤、皮数杆等.1.4 作业条件（1）砌筑前,将楼、地面基层水泥浮浆及施工垃圾清理干净。
(2）弹出楼层轴线及墙身边线,经复核，办理相关手续。
（3)根据标高控线及窗台、窗顶标高,预排出砖砌块的皮数线，皮数线可划在框架柱上，并标明拉结筋、圈梁、过梁、墙梁的尺寸、标高,皮数线经技术质检部门复核，办理相关手续。
（4）根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15 以上细石混凝土找平.严禁用砂浆或砂浆包碎砖找平，更不允许采用两侧砌砖,中间填芯找平。
（5）构造柱钢筋绑扎，隐检验收完毕。
（6）砌筑砂浆配合比经有资质的试验部门试配确定，有书面配合比试配单。
蒸压加气混凝土预制条板施工工法(2)
蒸压加气混凝土预制条板施工工法蒸压加气混凝土预制条板施工工法一、前言蒸压加气混凝土（Autoclaved Aerated Concrete，简称AAC）是一种应用广泛的建筑材料，其轻质、保温、隔热的特性受到了广大建筑行业的认可。
而蒸压加气混凝土预制条板施工工法，则是基于该材料的特点和优势而发展起来的一种高效率、高质量的施工方法。
二、工法特点蒸压加气混凝土预制条板施工工法的特点如下：1. 工期短：采用预制条板，可以避免现场浇筑的繁琐，简化了施工流程，大幅度缩短了工期。
2. 施工质量高：预制条板在工厂进行制造，具有统一的质量标准和严格的质量控制，可以保证施工质量的一致性和稳定性。
3. 减少现场作业：在施工现场，只需要进行条板的安装工作，而不需要进行混凝土浇筑等繁琐的作业，减少了现场作业强度。
4. 适应性强：蒸压加气混凝土预制条板可以根据建筑要求进行定制，可用于梁、板、墙体等多种结构。
5. 环保健康：AAC材料具有很好的环保性能，无毒无害，不易燃，对环境和人体健康无害。
三、适应范围蒸压加气混凝土预制条板施工工法适用于各类建筑项目，尤其适用于中小型建筑、集装箱组合建筑、工业化建筑等。
因其工期短、施工质量高、适应性强等特点，广泛应用于住宅、商业、工业建筑等领域。
四、工艺原理蒸压加气混凝土预制条板施工工法的工艺原理是基于蒸压加气混凝土材料的制造过程和特点。
具体来说，工法采用了预制条板的先进技术，将蒸压加气混凝土原材料进行模具压制，通过蒸压养护形成预制的条板。
然后，在施工现场，根据设计要求进行条板的安装和连接，形成建筑结构。
五、施工工艺1. 材料准备：准备蒸压加气混凝土、钢筋等必要材料，并进行质量检测。
2. 核心板制造：将蒸压加气混凝土原材料进行模具压制，制成预制的核心板。
3. 条板制造：根据设计要求，将预制核心板切割和加工成条板。
4. 条板安装：根据设计图纸和工艺要求，进行条板的安装，连接相邻条板。
5. 其他工序：根据具体项目需要，进行板缝填缝、表面处理等工序。
砌体施工方案(蒸压加气混凝土砌块)
砌体施工方案(蒸压加气混凝土砌块)一、施工准备在进行蒸压加气混凝土砌块的砌体施工前，首先需要进行施工准备工作。
具体包括：1.对施工现场进行清理，确保工地环境整洁有序，给施工人员提供良好的作业条件。
2.检查施工材料的质量和数量，确保所有材料符合相关标准要求，以及数量充足。
3.准备好所需的施工设备和工具，包括砌筑工具、量具、梯子、打击工具等。
4.进行现场安全检查，确保施工现场安全可靠，设置必要的安全警示标识和防护设施。
二、砌体施工流程1. 基础处理在进行砌体施工前，需要对基础进行处理，确保基础平整、牢固。
在基础表面涂刷防水涂料，以防止水汽渗透。
2. 确定开工位置根据施工图纸要求，确定起点位置，并标出基准线。
在墙面上开出垂直、水平参考线，以便后续砌体对齐。
3. 砌筑砌体将蒸压加气混凝土砌块按照设计要求摆放在基底上，使用专用胶水或砂浆将砖块粘合在一起，注意控制黏结厚度和间距。
4. 制作门窗洞口根据施工图纸，划出门窗洞口的位置，使用工具将砌块切割、开凿出洞口，并在洞口四周设置框架。
5. 砌筑墙体按照从下往上、从内往外的原则，将砌块依次摆放、黏结，保证墙体垂直、水平，墙体表面光滑平整。
6. 确保墙体质量在砌筑过程中，定期检查墙体垂直度、水平度，及时调整，确保墙体质量符合标准要求。
同时，对墙体进行冷缩、湿润处理。
三、砌体质量验收在砌体施工完成后，需要进行砌体质量验收。
主要包括：1.对墙体的垂直度、水平度进行测量，确保符合设计要求。
2.检查墙体的外观质量，包括表面光洁度、均匀度等。
3.检查门窗口的尺寸、水平、垂直度等是否符合要求。
4.对砌体使用的砌筑材料进行检查，确保符合相关标准。
四、清理收尾砌体质量验收合格后，进行清理收尾工作。
包括清理施工现场杂物、砂浆渣、砖块残渣等，保持施工现场整洁。
结语通过以上施工方案，能够保证在蒸压加气混凝土砌块的砌体施工过程中，按照规范要求进行施工，确保砌体质量和施工效率。
希望以上内容能够为相关施工人员提供有效的参考和指导。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国建筑一局集团有限公司 砌筑工程施工方案 1 目 录 第二章 施工部位的概况分析 ........................................ 2
第三章 施工准备 .................................................. 2 第一节 技术准备 .............................................. 2 第二节 现场准备 .............................................. 3 第三节 机具准备 .............................................. 4 第四节 材料准备 .............................................. 6 第五节 试验准备 .............................................. 7 第四章 施工安排 .................................................. 7 第一节 施工部位 ............................................. 7 第二节 工期要求 ............................................. 7 第三节 职责分工 ............................................. 8 第四节 劳动力组织 ........................................... 8 第五章 主要施工方法 .............................................. 8 第一节 施工工艺流程 .......................................... 8 第二节 技术要点 .............................................. 9 第三节 施工措施 ............................................. 17 第六章 质量保证措施 ............................................. 20 第七章 安全生产、环保及成品保护措施 ............................. 22 第八章 附件：进度计划表、施工平面布臵图 ......................... 24 中国建筑一局集团有限公司 砌筑工程施工方案
2 第一章 编制依据
类别 名称 编号 图纸 解放军第四O一医院综合病房楼工程 09402 施组 施工组织设计 ZJYJ/GCWJ/401/008 图集 蒸压加气混凝土砌块建筑构造 03J104 标准 建筑工程施工质量验收统一标准 GB50300-2001
规范 砌体工程施工质量验收规范 GB50203-2002 规范 混凝土结构工程施工质量验收规范 GB50204-2002
文件 青岛市城乡建设委员会建筑工程管理局文件 青建管质字„2011‟36号
第二章 施工部位的概况分析 除地下室外，非承重的外墙维护墙、楼电梯间采用200厚蒸压加气混凝土砌块，内隔墙均采用200厚蒸压加气混凝土砌块，风道采用100厚蒸压加气混凝土砌块，加气混凝土容重不大于6.0kN/m³。放射线保护墙的做法为采用240厚WCP.V复合材料抹面的实心砖墙（黄河淤泥砖）。地下室墙体全部采用水泥砖砌240mm或120mm墙体。采用M5混合砂浆，其他内隔墙均采用重量不大于0.8kN/㎡的轻质GRC墙板。位于楼层的隔墙底部须做不小于200高实心砌块或素混凝土底坎，卫生间处做300高混凝土底坎，混凝土墙留洞的封堵见结施，其余砌筑墙留洞待管道设备安装完毕后，用C15细石混凝土填实。
第三章 施工准备 第一节 技术准备 1、砌块砌筑前应对施工部位图纸进行审核、熟悉图纸掌握设计要求和标准。 2、按设计要求和质量标准编制蒸压加气混凝土砌块砌体的施工方案。 中国建筑一局集团有限公司 砌筑工程施工方案 3 3、加气混凝土砌块砌筑前，应根据建筑物的平面、立面图绘制砌块排砖图（如下图）。
并将排砖图张贴至施工现场相应部位。 4、已对施工班组做技术交底。
第二节 现场准备 1、基础工程结构施工完毕，相应部位的防水等工艺施工完成，并经监理单位验收合格。 2、为保证二次结构施工生产力和垂直运输的能力，现场施工机械设SC200/200D施工升降机两台，物料提升机两台。 3、现场布臵分南北两部分，每部分各设搅拌机（350型号）两台，同时南北两部分均搭设一个储备量100吨的水泥库房。 4、弹好墙身线、轴线，距墙体200mm处弹出平面控制线（如下图）。 中国建筑一局集团有限公司 砌筑工程施工方案
4 根据现场砌块的实际规格尺寸，再弹出门窗洞口位臵线及填充墙体构造柱位臵线，经验线符合设计图纸的尺寸要求，办完验收手续。 5、立皮数杆：砌筑前先按标高立好皮数扦，或在混凝土框架柱上划好皮数，皮数杆上标有门窗洞口、拉接筋、圈梁、过梁的尺寸标高。皮数杆应垂直、牢固、标高一致，经复核，办理验收手续。 6、按图纸要求在承重墙（柱）上预留或植入拉结筋。
第三节 机具准备 一、机具准备列表 序号 项目 型号 数量 1 搅拌机 35081 4台
2 手锯 30 3 振捣棒 8 4 小推车 40 5 灰斗 6 6 胶水管 200m 中国建筑一局集团有限公司 砌筑工程施工方案 5 7 铁锹 30
8 半截灰斗 6 9 砖笼 6 10 卷尺 30 11 喷水壶 12 12 皮数杆 30 13 托线板 30 14 线坠 30 15 水平尺 金华 6 16 平直架 20 17 瓦刀 30 18 切割机 10 19 物料提升机 2 20 施工升降机 SC200/200D 2 二、物料提升机 1、本工程二次结构设臵两台物料提升机，分别设臵在北裙楼北侧8—9轴及12—13轴之间。 2、物料提升机安装另见安装方案。 三、外用电梯 1、外用电梯的选型及定位 外用电梯在施工期间用于运送施工人员和建筑材料的垂直提升机械，它是高层建筑施工中垂直运输最繁忙的一种机械，是高层建筑施工不可缺少的关键设备之一。 为配合装修提前插入、满足结构与装修交叉施工的需要，在主楼结构施工过程中安装2台SC200/200D双笼外用电梯，电梯位臵设在主楼南侧9—10轴之间及14—15轴之间。 2、选型及定位原则： 中国建筑一局集团有限公司 砌筑工程施工方案 6 （1）SC200/200D双笼电梯各种参数满足本工程要求，其可靠性、经济效益好，能与
塔吊组成完善的垂直运输体系。 （2）与塔吊对称布臵便于人员上下及物料集散，距各部位的平均距离最近，且便于安装附墙装臵。 （3）接近电源，并能充分利用塔吊上的照明，双笼电梯参数要求。 3、外用电梯安装另见安装方案
第四节 材料准备 一、砌块 蒸压加气混凝土砌块 1、主要规格为： 长度：600mm； 宽度：100、120、125、150、180、200、240、250、300mm； 高度：200、240、250、300mm。 本工程选用：600mm×200mm×240mm、600mm×200mm×200mm、600mm×100mm×240mm 2、蒸压加气混凝土砌块产品龄期应超过28天； 3、蒸压加气混凝土砌块进场后应按品种、规格分别堆放整齐，堆臵高度不宜超过两米，底板加垫板，顶部并应防止雨淋。 水泥砖 1、主要规格为：240*115*53；200*95*53 2、水泥砖产品龄期应超过28天； 3、水泥砖进场后应该规格堆放整齐，堆臵高度不宜超过两米，底板加垫板，顶部应防雨淋。 4、砌筑墙体下部200mm高同墙厚坎台采用水泥砖，规格采用200mm×95mm×53mm
二、M5混合砂浆 1、混合砂浆应通过试配确定配合比； 2、混合砂浆采用机械搅拌，自投料完算起，搅拌时间不得少于2分钟； 3、砂浆随拌随用，应在4小时内使用完毕，当施工期间最高气温超过30℃时，应分别在拌成后2小时至3小时内使用完毕。 三、钢筋 墙体拉结筋及构造柱、圈梁箍筋采用HPB2356钢筋。构造柱、圈梁及窗台板纵筋采用HRB40012钢筋。 中国建筑一局集团有限公司 砌筑工程施工方案 7 第五节 试验准备
一、拉拔试验 提前与监理单位及建设单位协商，在二次结构施工前完成拉拔试验，包括拉结筋及需增设构造柱部位，构造柱纵筋植筋的拉拔试验，拉拔试验根据相似楼层，相似部位，同一型号，每3000根取1组，进行拉拔试验。取得合格的试验报告。 二、砌筑砂浆 1、水泥进场使用前，应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。 2、当在使用中对水泥质量有怀疑或水泥出厂超过三个月时，应复查试验，并按其结果使用。 三、试块留臵 1、蒸压加气混凝土砌块及水泥砖，按10000块同规格的砌块为一批，不足10000块亦为一批记，体积密度和抗压强度3组（9块）。 2、砌筑砂浆采用M5混合砂浆，由现场搅拌站负责搅拌供应。每250m3砌体，标准养护试块取样不小于一次（6块）。
第四章 施工安排 在大面积砌筑开始前，先在裙楼砌筑样板墙及二次结构样板间。待确定各种墙型的构造措施后，再展开大面积砌筑。
第一节 施工部位
图纸中地下室、一层至十七层及屋面所有需要二次结构施工部位。 第二节 工期要求
见进度计划。
