718模具钢热处理工艺【完整版】
确定718H预硬性塑料模具钢最佳高温扩散退火工艺的方法[发明专利]
![确定718H预硬性塑料模具钢最佳高温扩散退火工艺的方法[发明专利]](https://img.taocdn.com/s3/m/3c4c7e7468eae009581b6bd97f1922791688be25.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910277714.X(22)申请日 2019.04.08(71)申请人 中国科学院金属研究所地址 110016 辽宁省沈阳市沈河区文化路72号申请人 常州林洪特钢有限公司(72)发明人 傅排先 刘航航 张岳洪 姚林华 刘宏伟 王坚民 李殿中 (74)专利代理机构 沈阳优普达知识产权代理事务所(特殊普通合伙) 21234代理人 张志伟(51)Int.Cl.C21D 1/26(2006.01)C21D 11/00(2006.01)G01N 1/32(2006.01)(54)发明名称确定718H预硬性塑料模具钢最佳高温扩散退火工艺的方法(57)摘要本发明涉及718H预硬性塑料模具钢领域，具体为一种确定718H预硬性塑料模具钢最佳高温扩散退火工艺的方法，其步骤如下：Ⅰ从铸态钢锭冒口下端柱状晶严重区域选取若干金相试样，并进行标记；Ⅱ采用封闭石英管充氩气的方式进行绝缘空气保护加热保温；Ⅲ试样经砂纸打磨、抛光及硝酸酒精溶液腐蚀后，对试样平均奥氏体晶粒尺寸进行精准测量；Ⅳ利用显微硬度计测量高温扩散工艺前后微观偏析区域与基体的显微硬度差值；Ⅴ利用场发射电子探针精准测量易偏析元素偏析比，偏析比即为合金元素在偏析区最大浓度值与基体组织最小浓度值的比值；Ⅵ综合分析高温扩散前后晶粒尺寸、显微硬度差值及合金元素偏析比变化，确定最佳的高温扩散退火工艺。
权利要求书1页 说明书4页 附图1页CN 110016539 A 2019.07.16C N 110016539A1.一种确定718H预硬性塑料模具钢最佳高温扩散退火工艺的方法，其特征在于，包括以下步骤：(1)从铸态钢锭冒口下端柱状晶严重区域选取试样，并进行标记；(2)采用封闭石英管充氩气的方式进行绝缘空气保护加热，加热温度为1210～1280℃，保温时间为1～24h；(3)试样经砂纸打磨、抛光及浓度为3～5wt％的硝酸酒精溶液腐蚀后，对试样平均奥氏体晶粒尺寸进行精准测量；(4)利用载荷为500g的显微硬度计测量高温扩散工艺前后微观偏析区域与基体的显微硬度差值；(5)利用场发射电子探针精准测量易偏析元素偏析比，偏析比即为合金元素在偏析区最大浓度值与基体组织最小浓度值的比值；(6)综合分析高温扩散前后晶粒尺寸、显微硬度差值及合金元素偏析比变化，确定最佳的高温扩散退火工艺。
INCONEL 718合金(UNS N07718)
Inconel 718Inconel718合金是含铌、钼的沉淀硬化型镍铬铁合金，在650℃以下时具有高强度、良好的韧性以及在高低温环境均具有耐腐蚀性。
其状态可以是固溶处理或沉淀硬化态。
热处理和机械特性对于大部分用处， INCONEL718合金需要做退火和淬硬处理。
INCONEL 718合金由二级的淬火硬化成必定的金属晶阵。
在593~815℃的热处理下，这些镍(铝、钛、铌)生了改动。
由于完全进行了冶金反应，那些铝、钛、铌等金属要素完全溶解在了合金相矩阵中均匀扩散)；假如这些元素以其他的方法结晶出来或许以某种方法组成的不会构成要求的满足强度。
为了完结这些功用，合金材料必须首要进行退火热处理。
对于INCONEL 718合金，一般选用两种热处理方法：方案1 加热到926~1010℃，水中快速冷却至室温，然后升温至718℃保炉冷至621℃，在621℃坚持18个小时作为时效处理，随后在空气中冷却至室温。
方案2 加热到1037~1065℃，水中快速冷却至室温，然后升温至760℃坚持1 0个小时炉冷至648℃，在649℃坚持二十个小时作为时效处理，随后在空气中冷却至室温。
如果这种材料是用于机加工、成型加工或许焊接，在工厂中买到的材料通处理或消除应力处理的。
在最大延展率的状态下进行成型加工。
成型加工后，按照每体的运用要求进行热处理。
Inconel718是一种高强度耐腐蚀用于-252℃到704℃环境下的镍基合金材料，其化学成分这种可硬化的合金具有很好的塑性，甚至能加工成各种复杂的零部件；具有很好的焊接特性，尤其是能有效抑制焊接破裂现象的产生，效果比较明显。
Inconel718合金具有良好的塑性、延展性、疲劳特性、蠕变特性、抗拉强度，所以被广泛的应用于各个领域。
比较典型的是应用于液体火箭、柱状体、防护套和各种各样飞行器上的成型板金件、地上的燃气涡轮发动机、低温储存罐。
也能用于扣件和仪器零部件。
物理常数和热特性Inconel718的物理常数，杨氏摸量、扭转系数等列于表3、4中，热特性系数这些表格中的数值由于化学含量和测试环境的不同可能会有稍微的出入。
718激光淬火工艺讲解
图3 钢材不同热处理的加热温度
图4 共析钢的等温转变图
2.2 激光淬火的原理
（1）获得晶粒极细的马氏体； （2）淬硬层中位错密度很高； （3）表层形成压应力。
图5 共析钢的等温转变和连续转变图
2.3 激光淬火的特点
（1）激光淬火后工件获得的马氏体晶粒更细，位错密度更高，强 度比常规淬火提高5%-20%；
21激光淬火的概念激光淬火又称激光相变硬化就是利用激光将金属材料加热到相变点以上但低于熔点依靠金属材料自身传导快速冷却达到淬火的目的其实质是马氏体相变硬化
激光淬火工艺
课程名称：激光加工技术 主讲教师：王文权 单位：浙江工贸职业技术学院
1. 教学目标
了解激光表面淬火的原理和工艺特点。
2.激光表面淬火介绍
图6 激光淬火表面层不同位置的硬度分布
图7 淬火硬化层深度与扫描速度的关系
（3）淬火前预处理：影响吸收率 磷化、黑化或涂覆红外能量吸收材料，其中黑化方法简单可
行：胶体石墨和含碳黑的涂料刷涂到工件表面，可提高吸收率达 90%以上。
表1 激光表面淬火应用实例
图8 激光淬火处理齿轮内齿 (40Cr)
（2）加热速度快，热影响区小，淬火应力及变形小； （3）热处理的柔性好，可对深孔、凹槽等进行局部硬化； （4）工艺周期短，生产效率高，容易实现自动化； （5）激光淬火无需冷却介质，对环境污染小。
2.4 影响激光淬火效果的因素
工艺因素 （1）光斑直径：影响淬火层宽度； （2）激光功率、扫描速度：淬火层深度 一般激光淬火使用的功率密度≤104W/cm2(过高导致材料熔化）
图9 激光淬火处理炮管内堂 （38CrNi3MoV)
图10 船本次课介绍了激光淬火的机理、特点和应用，激光淬 火比传统热处理获得的淬硬层硬度更高。
LG718合金模具钢热处理工艺

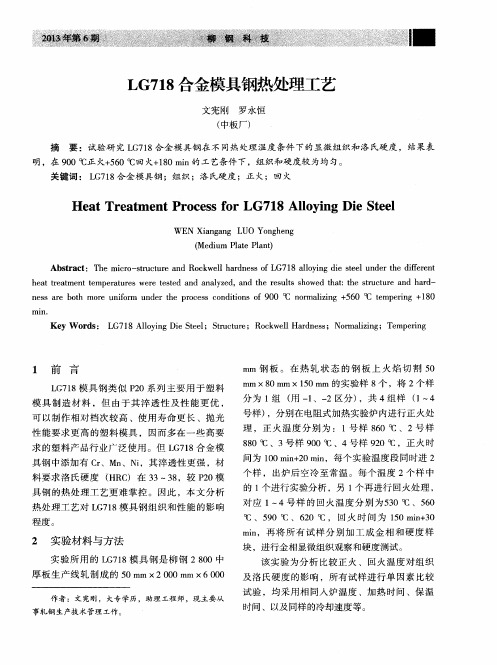

ｎ ｅ ｓ ｓ ａ ｒ ｅ ｂ ｏ ｔ ｈ ｍｏ ｒ ｅ ｕ ｎ ｉ ｆ ｏ ｒ ｍ ｕ ｎ ｄ ｅ ｒ ｔ ｈ ｅ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｃ ｏ ｎ ｄ ｉ ｔ ｉ ｏ ｎ ｓ ｏ ｆ ９ ０ ０ ℃ ｎ ｏ ｒ ｍａ ｌ ｉ ｚ ｉ ｎ ｇ＋ ５ ６ ０℃ ｔ ｅ ｍｐ ｅ ｒ ｉ ｎ ｇ ＋１ ８ ０
求的塑料产品行业广泛使用 。但 Ｌ Ｇ ７ １ ８ 合金模
具 钢 中添加 有 Ｃ ｒ 、Ｍｎ 、Ｎ ｉ ，其 淬 透 性 更 强 ，材 料 要 求 洛 氏硬 度 （ Ｈ Ｒ Ｃ ）在 ３ ３～３ ８ ，较 Ｐ ２ ０模
具 钢 的热 处 理 工 艺 更 难 掌 控 。 因此 ，本 文 分 析 热 处 理 工 艺对 Ｌ Ｇ ７ １ ８ 模 具 钢 组 织 和性 能 的影 响 程度 。
对应 １ ～４号 样 的 回火 温 度 分 别 为 ５ ３ ０℃ 、５ ６ ０ ℃ 、５ ９ ０ 、６ ２ ０ ｏ Ｃ， 回火 时 间 为 １ ５ ０ ｍｉ ｎ ＋ ３ ０ ｍ ｉ ｎ ，再 将 所 有 试 样 分 别 加 工 成 金 相 和 硬 度 样
２ 实验材料与方法
关键 词 ： Ｌ Ｇ ７ １ ８合金 模 具钢 ；组 织 ；洛 氏硬 度 ；正 火；回 火
Ｈｅ ａ ｔ Ｔｒ ｅ ａ ｔ ｍｅ ｎ ｔ Ｐｒ ｏ ｃ ｅ ｓ ｓ ｆ ｏ ｒ ＬＧ７ １ ８ Ａｌ ｌ ｏ ｙ ｉ ｎ ｇ Ｄｉ ｅ Ｓ ｔ ｅ ｅ ｌ
Ｗ ＥＮ Ｘｉ ａ ｎ ｇ ａ ｎｇ ＬＵ０ Ｙｏ ｎ ｇ ｈ ｅ ｎ ｇ
１ 前 言
Ｌ Ｇ ７ １ ８模 具 钢 类 似 Ｐ ２ ０系 列 主 要 用 于 塑 料
ｍ ｍ
钢板 。在热 轧状 态 的钢 板上 火 焰切 割 ５ ０
718模具钢
718模具钢开放分类：金属材料718模具钢- 简介718模具钢，我国牌号3Cr2NiMo是在P20（3Cr2Mo）改进型钢号，品质上有较大改进，使之填补P20模具钢材的不足，满足P20模具钢材达不到要求的场合。
目前在我国模具钢材市场上出现的钢号除上述中国标准钢号外还有P20+Ni。
瑞典的7 18，718H(ASSAB)、PX5\PX4（日本大同特钢），GS-711、GS-738、GS-312、GS-318(德国蒂森），奥地利的M238 ECOPLUS（百禄公司）、CS718中（国长城特钢）、SWP20（上海五钢公司）等，因此除了不能用于有耐腐蚀性要求的塑料模具零件外，目前是应用最广泛的通用型塑料模具钢材的典型钢号。
通常被称作“高级”塑料模具钢材，新研制的新钢种往往以它作为对比的典型。
出厂状态：ASSAB 718 HB：290-310交货状态：钢材以退火状态交货。
经双方协议，也可以不退火状态交货。
718模具钢- 用途718模具钢用途与P20类型模具钢材相同，但由于淬透性更好，性能更优越，可以制作尺寸大的、高档次的塑料模具成形零件。
随着塑料模具的发展，会有更多更好更新的改进型模具钢号出现，我国宝钢的B30H即为一例。
热塑性塑胶注塑模具，挤压模具。
热塑性塑料吹塑模具。
重载模具主要部件。
冷结构制件。
常用于制造电视机壳，洗衣机，冰箱内壳，水桶等。
718模具钢- 特性用于大型长寿命塑胶注塑模，如家电制品、电脑外壳等模具。
高表面光洁度的塑胶制品模具吹塑模由于硬度高，可用于塑胶模具中的滑块成型工具；视生产需要可施加火焰硬化或氮化处理的模具零件。
钢材种类：预硬塑料模具钢材钢材特长：抛光,电蚀,焊补性与切削加工性良好出厂状态：经硬化及回火至HB290-330真空脱气精炼处理钢质纯净，适合要求抛光或蚀纹加工塑胶模。
预硬状态供货，无需在热处理可直接用于模具加工，缩短工期。
经锻轧制加工，组织致密，100%超声波检验，无气孔，针眼缺陷。
Inconel718(UNS N07718)板 棒 管的标准、性能、热处理
Inconel718镍基超合金对应材料号：UNS N07718、W.Nr.2.4668、Inconel718的产品特性及用途：Inconel718是一种以铌和铝、钛进行沉淀强化的合金，在低温和700℃以下具有很高的屈服强度和较高的持久强度，并且具有较好的组织稳定性、成形性，焊接性能良好，焊后在930至980℃退火应消除应力。
Inconel718主要生产冷轧板材、棒材、锻件等，用于700℃以下工作的航空发动机上复杂的钣金焊接件、压氧机盘、涡轮盘和叶片、机匣等，火箭发动机部件，及低温和超低温结构件，如火箭发动机燃烧室、燃料导管、涡轮泵等。
Inconel718合金是一种高强耐蚀用于-253℃到700℃之间的镍铬材料。
该时效硬化合金即使是复杂的部件也可以方便的加工制造。
其焊接性能，尤其是焊后开裂抗力非常出色。
Inconel718合金的可加工性加上其良好的拉伸、疲劳、蠕变和开裂强度使该合金在很广范围得到应用。
比如：液体燃料火箭、飞机和陆基气轮机中的环、套以及各种形式的薄板金属部件和低温储槽等。
它也有被用做紧固件和仪表部件等。
Inconel718合金易加工性，在退火态时，具有良好的制造加工性，在700℃时具有良好的抗拉强度、疲劳强度、抗蠕变强度和断裂强度。
在1000℃时具有良好的抗氧化性。
在低温下具有稳定的化学力学性能。
具有良好的焊接性能，无焊后开裂敏感性。
在高达700℃时具有一定的高温强度。
Inconel718的耐腐蚀性能：Inconel718不管在高温还是低温环境，718合金都具有极好的耐应力腐蚀开裂和点蚀的能力，718合金在高温下的抗氧化性尤其出色。
Inconel718的金相结构：Inconel718合金为奥氏体结构，沉淀硬化后生成的Y“相使之具有了优秀的机械性能，在热处理过程中于晶界处生成的△相使之具有了好的塑性。
Inconel718的应用领域：由于在700℃时具有高温强度和优秀的耐腐蚀性能、易加工性，可广泛应用于各种高要求的场合。
718热处理工艺流程
718热处理工艺流程
嘿，朋友们！今天咱就来讲讲 718 热处理工艺流程。
这可真是个有趣又重要的玩意儿啊！
你想啊，这热处理就好比给材料来一场特别的“变身秀”。
就像咱人要打扮得精神漂亮一样，材料经过热处理也能变得超级厉害。
718 热处理的第一步呢，就像是给材料洗了个舒服的“热水澡”，让它热乎起来。
这个过程得把握好温度，不能高了也不能低了，不然材料可就“不乐意”啦。
然后呢，就到了关键的保温阶段，这就好像让材料在一个温暖的小窝里好好待着，慢慢吸收能量，变得更强大。
接下来呀，冷却可不能马虎。
这冷却就好比大热天突然来了一阵凉风，得恰到好处。
太快了不行，太慢了也不行，得找到那个刚刚好的节奏。
要是冷却没做好，那前面的功夫可就白费咯。
这整个过程，就像一场精心编排的舞蹈。
每个步骤都要配合得完美无缺，才能跳出最精彩的舞步。
咱可不能小瞧了这热处理，它能让材料的性能发生翻天覆地的变化呢。
你说这是不是很神奇？就像变魔术一样，经过这一系列操作，普普通通的材料就摇身一变，成了厉害的角色。
咱生活中的好多东西可都离不开这718 热处理工艺流程呢。
比如说汽车零件吧，经过热处理后，就能更耐磨、更耐用，开起车来也更放心不是？还有那些机械设备，有了热处理的加持，就能更好地工作，为我们服务。
所以啊，这 718 热处理工艺流程可真是个宝啊！咱得好好研究它，把它用得恰到好处。
让我们的生活因为它变得更加美好，更加便利。
怎么样，你是不是也对这神奇的热处理工艺流程充满了好奇和期待呢？反正我觉得这真的是太有意思啦！。
718模具钢热处理工艺
718模具钢热处理工艺哎呀，说起718模具钢，我可得跟你好好聊聊。
这玩意儿，可真是个让人又爱又恨的东西。
爱它，因为它的强度和韧性，那真是没得说；恨它，是因为热处理起来，可真不是个轻松活儿。
记得有一次，我在车间里，看着师傅们忙活。
他们正忙着给718模具钢做热处理，那过程，可真是让人大开眼界。
首先，你得知道，718模具钢这家伙，它得在高温下才能展现出它的“真本事”。
所以，第一步就是把它加热到一个合适的温度，这个温度，可不是随便定的，得根据钢的化学成分和你想要的性能来决定。
师傅们把钢块放进炉子里，那炉子，热得跟个火山似的。
我站在旁边，都能感觉到那股热浪扑面而来。
等钢块加热到差不多的时候，师傅们就会把它拿出来，放到一个冷却介质里，这个冷却介质，可以是水，也可以是油，或者是空气。
这一步，叫做淬火，目的就是为了让钢的内部结构发生变化，变得更硬，更有韧性。
淬火完了，你以为就完了？不不不，这才刚开始呢。
接下来，还得进行回火处理。
这一步，是为了让钢的硬度和韧性达到一个平衡点。
师傅们会把淬火后的钢块再次加热，但这次的温度会低一些，然后让它慢慢冷却。
这个过程，就像是在给钢块做“按摩”，让它放松，让它的性能更加稳定。
我看着师傅们忙前忙后，心里那个佩服啊。
这718模具钢，经过这么一番折腾，那性能，可真是杠杠的。
但是，你别看我说得轻松，这热处理的过程，其实是非常讲究的。
温度控制不好，冷却速度不对，都可能让钢的性能大打折扣。
最后，当师傅们把处理好的718模具钢拿出来的时候，那光泽，那硬度，真是让人眼前一亮。
我忍不住摸了摸，那手感，真是结实。
这718模具钢，经过这么一番精心的热处理，就像是经历了一场蜕变，变得更加强大，更加可靠。
所以啊，别看718模具钢只是一块钢，它的热处理工艺，可是大有学问的。
这就像是人生，经历一番磨练，才能变得更加坚韧，更加有价值。
你说是不是？。
718热处理
718热处理718镍基高温合金是一种高性能、高温材料，具有很强的耐腐蚀、耐磨损和高温强度。
它广泛应用于航空、航天、石油、化工、电力等领域。
在使用过程中，需要对其进行热处理来提高其机械性能和耐腐蚀性。
本文将重点介绍718的热处理工艺和效果。
一、718热处理工艺718材料热处理主要包括两种工艺：时效处理和固溶处理。
1、时效处理时效处理是指在固溶处理后对材料进行恒温处理，以调整材料的晶粒尺寸和提高其机械性能和耐腐蚀性能。
718材料的时效处理通常分为两阶段：先进行低温时效，再进行高温时效。
低温时效温度一般在720℃左右，持续时间一般为8小时左右。
低温时效可以使材料的硬度和强度得到一定的提升，同时也能改善其抗蠕变性。
高温时效温度一般在980℃左右，持续时间一般为8小时左右。
高温时效可以使材料的晶粒尺寸增大，提高其抗拉强度、屈服强度和断裂韧性。
2、固溶处理固溶处理是指将材料加热到一定温度，使其内部的元素均匀溶解，然后在适当的温度下冷却。
718材料的固溶处理温度一般为1020~1100℃，保温时间一般为1小时左右。
固溶处理可以消除材料内部的残余应力和过硬相，提高材料的可塑性和热加工性。
二、718热处理效果718材料的热处理可以显著改善其机械性能和耐腐蚀性能，具体表现如下：1、机械性能经过热处理后，718材料的硬度、强度和韧性都有所提高。
在低温时效后，材料的硬度和强度提高的幅度比较小，但韧性有所提高；在高温时效后，材料的强度和硬度都有明显提高，同时韧性也有提高。
2、耐腐蚀性718材料的耐腐蚀性是其重要的性能之一。
经过热处理后，材料的耐腐蚀性得到了显著的提升。
研究表明，在固溶处理及时效处理之后，718材料的耐腐蚀性能比随后的冷却处理优秀。
三、注意事项718材料的热处理过程复杂，需要注意以下几点：1、温度控制。
热处理时，温度必须控制在精确的范围内，否则会导致材料性能下降。
2、时间控制。
时效过程需要严格控制时间，低温时效时间过长会导致材料的蠕变性降低，高温时效时间过长会导致材料的晶粒长大，强度和硬度下降。
基于数值模拟的718塑料模具钢大模块淬火新工艺设计_百.
第39卷第9期钢铁V o l.39,N o.9 2004年9月I RON AND ST EEL Sep tem ber2004基于数值模拟的718塑料模具钢大模块淬火新工艺设计宋冬利顾剑锋胡明娟潘健生(上海交通大学高温材料及高温测试教育部重点实验室,上海200030摘要通过对新型718塑料模具钢大模块淬火过程进行计算机数值模拟,结合金相组织与硬度测试制订了一种淬火的新工艺,即高温930℃完全奥氏体化后直接空冷。
该工艺能使整个模块均获得贝氏体组织,保证模块硬度在29~35HRC的范围内,而且同一截面硬度差值小于3HRC。
此外,淬火冷却过程中表面与心部的温差较小,明显减小了淬火裂纹产生的可能性。
关键词塑料模具钢数值模拟淬火贝氏体中图法分类号T G156131文献标识码A①D esign of New Quench i ng Technology for718Pla stic D ieSteel Ba sed on Nu m er ica l Si m ula tionSON G Dongli,GU J ianfeng,HU M ingjuan,PAN J ian sheng(Key L abo rato ry of the M in istry of Educati on of H igh T emperatu re M aterials andT esting,Shanghai J iao tong U n iversity,Shanghai200030ABSTRACT In o rder to op ti m ize the quench ing techno logy of the new p lastic die steel718,the num erical si m u lati on on quench ing p rocess w as carried ou t1Com b ined w ith ob servati on of m etallograp h ic m icro structu re and hardness testing,a new quench ing techno logy2com p letely au sten itizing at930℃and directly coo ling to room tem p eratu re in the air,w as successfu lly designed fo r th is k ind of steel1T he technology can en su re that the bain ite can be ob tained all over the w ho le large m odu le after quench ing,and the hardness is in the range of29235HRC w ith theb iggest difference less than3HRC in the sam e secti on1In additi on,the po ssib ility of crack ing isgreatly reduced due to the s m aller tem p eratu re difference betw een the su rface and the cen ter du ring the p rocess of quench ing1KEY WORD S p lastic die steel,num erical si m u lati on,quench ing,bain ite1前言718钢是瑞典公司在P20钢的基础上适当加N i元素而研制的通用型镜面塑料模具钢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
718模具钢，我国牌号3Cr2NiMo是在P20（3Cr2Mo）改进型钢号，品质上有较大改进，使之填补P20模具钢材的不足，满足P20模具钢材达不到要求的场合。
目前在我国模具钢材市场上出现的钢号除上述中国标准钢号外还有P20+Ni。
瑞典的718，718H(ASSAB)、PX5\PX4（日本大同特钢），GS-711、GS-738、GS-312、GS-318(德国蒂森），奥地利的M238 ECOPLUS（百禄公司）、CS718中（国长城特钢）、SWP20（上海五钢公司）等，因此除了不能用于有耐腐蚀性要求的塑料模具零件外，目前是应用最广泛的通用型塑料模具钢材的典型钢号。
通常被称作“高级”塑料模具钢材，新研制的新钢种往往以它作为对比的典型。
如果操作流程没有问题，可以考虑你的718是假货，拿去做一下火花放电原子检测。
下面是进口718模具钢的热处理规范：
退火：在保护状态下，加热到700℃，均热后在炉中以15℃/h的速度冷却至600℃，然后空冷。
应力消除：经粗加工后，加热至550℃，保温2小时，缓慢冷却到500℃。
淬火与回火：淬火前，必须充分退火，以消除加工应力。
在500~600℃预热2小时，850℃淬火温度下保温30分钟；要在保护气氛中加热保温，以避免脱碳和氧化。
然后在油中冷却，或300℃等温4分钟后空冷。
冷却至50~70℃时，应立即回火。
火焰淬火与回火：可使模具表面硬度提高，使耐磨性提高。
方法为使用氧乙炔火焰（风煤）在模具表面加热，然后冷却硬化，硬度可达45~52HRC。
处理方法：预热150~200 HRC，以防止破裂；然后在模具表层连续加热至850~950℃(表面为浅红色)，再以空冷；冷却至50~70℃时，立即在180~200℃回火，防止研磨时产生裂纹。
718钢材的热处理方法：
为提高模具寿命达到80万模次以上，可对预硬钢实施淬火加低温回火的加硬方式来实现。
淬火时先在500-600℃预热2-4小时，然后在850-880℃保温一定时间（至少2小时），放入油中冷却至50-100℃出油空冷，淬火后硬度可达50-52HRC，为防止开裂应立即进行200℃低温回火处理，回火后，硬度可保持48HRC以上。
【718钢材】就是瑞典一胜百生产的718塑料模具钢，具有优秀的机械性能和可加工性，加工工艺简单，因此被广泛用于模具的加工生产行业。
另外718模具钢经过特殊的生产工艺在出厂的时候已经预硬到了41~47HRC的硬度，可以减少部分工程中的热处理环节，提高经济效益。
