八年级物理上册《光的折射》练习题(含答案及解析)
第1页，共15页
《光的折射》练习题
一、单选题（本大题共18小题，共36.0分）
1. 在海上或沙漠中，有时会看到高楼大厦、热闹市场，实际大海、沙漠上并没有这些楼市，这种现象叫“海市蜃楼”(如图所示)，出现“海市蜃楼”的原因是( )
A. 光在海面上或沙漠上发生反射 B. 光在云层上发生反射
C. 光沿直线传播 D. 光在不均匀的大气层中发生折射
2. 有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部都产生一个光斑O如图所示，下列操作使光斑向左移动的是( )
A. 保持水面高度不变使激光笔向右平移
B. 保持激光射入角度不变使水面下降
C. 保持激光射入角度不变使水面上升
D. 保持水面高度和入射点不变使激光入射角增大
3. 如图所示，一条光线经空气和玻璃的界面时发生反射和折射现象，则下列判断正确的是( )
A. 𝐴𝐴′为界面，其上方为空气
B. 𝐴𝐴′为界面，其下方为空气
C. 𝐵𝐵′为界面，其右方为空气
D. 𝐵𝐵′为界面，其左方为空气
4. 光从空气斜射入水中，入射角是45°，则折射角可能是( )
A. 0° B. 30° C. 45° D. 55°
5. 发生光的折射现象时，如果折射角大于入射角，则可能是( )
A. 从水中斜射入空气中 B. 从空气中斜射入水中
C. 从空气中斜射入玻璃中 D. 从玻璃中垂直射入空气中
6. 小明在一只空碗中放一枚硬币，后退到某处眼睛刚好看不到它。另一位同学慢慢往碗中倒水时，小明在该处又看到硬币。这种现象可以用下列哪个光路图来解释：
A. B. 第2页，共15页 C. D.
7. 看起来清澈见底不过齐腰深的池水，不会游泳的小明跳下去就出现了危险，幸好有同学及时相救。小明在岸上看池水比实际浅的原因是( )
A. 从池底射出的光在水面处发生反射
B. 小明的眼睛产生的错觉
C. 从池底射出的光在水面处发生折射
D. 空气反射入水中的光在水面处发生折射
8. 以下成语中与其对应的光学物理知识相符的是( )
A. 波光粼粼——说明水面是光源
B. 海市蜃楼——光的折射形成的
C. 暗香疏影——稀疏的树影是光的反射形成的
D. 回清倒影——回旋的清波映出山石林木的倒影是实像
9. 下列光现象中，由光的折射形成的是( )
A. 日食和月食 B. 电视机画面上的丰富色彩
C. 月亮在水中的倒影 D. 泳池的池底看起来变浅了
10. 如图，为“探究光的折射规律”时光从空气沿AO斜射人玻璃砖的情形．仅根据这一步骤，小明就提出：“光从空气斜射入玻璃中，若增大入射角后，入射角也一定大于折射角“，他这一提法属于( )
A. 猜想
B. 评估
C. 设计实验
D. 实验结论
11. 小明在岸上看见鱼在水中游玩，看到的“鱼”是( )
A. 光的反射形成的实像 B. 光的反射形成的虚像
C. 光的折射形成的实像 D. 光的折射形成的虚像
12. 传说乾隆皇帝傍晚在月色下散步，看到江边树上鸟儿栖息，倒影映水中，水中鱼儿游动．便吟道：“月挂树梢，鱼游枝头鸟宿水．”随后讨对下联，竟无人对出．你认为此联中的( )
A. “鱼”和“鸟”都是光的反射现象
B. “鱼”是反射现象，“鸟”是折射现象
C. “鱼”和“鸟”都是光的折射现象
D. “鱼”是折射现象，“鸟”是反射现象
13. 如图，一探照灯照入游泳池中，在池底形成一光斑P，当向游泳池中加水时，光斑( ) 第3页，共15页
A. 向M点移动 B. 向N点移动
C. 仍在P点 D. 先向M点移动，后向N点移动
14. 当坐在野外的篝火旁时，我们看到篝火后面的物体是晃动的，原因是()
A. 视觉错误，因为火焰在跳动
B. 火焰加热空气，使空气密度不均匀且不稳定，光在不均匀的介质中发生折射
C. 火焰作为光源在抖动，所以经后面物体反射的光也在晃动
D. 火焰加热了另一边的物体，使它热胀冷缩，所以看到它在晃动
15. 如图所示的现象中，能用光的直线传播解释的是
A. 树荫下圆形光斑
B. 海市蜃楼
C. 露珠下的叶脉
D. 水中“倒影”
16. 人们经常看到的像有：①小孔成像；②潜望镜成像；③放大镜成像；④电影银幕上的像；⑤汽车观后镜中的像。其中( )
A. 由于反射而形成的像是②④ B. 由于折射而形成的像是①③
C. 属于实像的是①②③ D. 属于虚像的是②③⑤
17. 春天，莫愁湖公园景色怡人，游客徜徉于五光十色的美境之中．在游客看到的诸多景象中是由于光的折射形成的是
A. 湖水中的悠悠“白云” B. 游客在地面上的影子
C. 湖里游戏的鱼 D. 垂柳下绰约多姿的光斑
18. 暑假小明去五台山旅游，站在清澈的湖边，望向平静的水面，看到“云在水中飘，鱼在云上游，鱼戏白塔绿树间”(如图)，这些景象中距离水面最远的是( ) 第4页，共15页 A. 白云倒影 B. 游动的鱼 C. 白塔倒影 D. 绿树倒影
二、作图题（本大题共2小题，共4.0分）
19. 一束光射向一块玻璃砖(如图)，并穿过玻璃砖，请你画出这束光进入玻璃和离开玻璃后的光线。
20. 如图所示，S是点光源，它射向平面镜的一条光线经平面镜反射后经过A点，再射向水面，在水面发生折射。请画出：
(1)经S点的入射光线；(2)经A点的反射光线；(3)折射光线。
第5页，共15页
三、实验探究题（本大题共2小题，共12.0分）
21. 某小组同学利用如图甲所示的实验装置探究光的折射规律。
(1)让激光笔发出的光从空气斜射入水中，发现进入水中的光的传播方向发生偏折，这种现象叫________。
(2)同学们将折射时的光路图画在纸上，如图乙所示。请回答：
①入射光线是________，折射光线是________，入射角是________，折射角是________。
②光发生折射时，折射光线、入射光线和法线在________，折射光线和入射光线分别位于法线的________。
(3)多次改变入射光线AO与OM的夹角进行实验，该小组测量并记录的数据如下表所示。分析数据得出的结论是：光从空气斜射入水中时，折射角________(选填“大于”或“小于”)入射角，且折射角随着入射角的增大而________。
入射角 0° 15° 30° 45° 60。
折射角 0° 11° 22.1° 35.4° 40.9°
(4)该小组同学继续用另一支激光笔让光线沿着BO射向水面时，可看到折射光线沿OA射出，这说明________，同时说明光从水中斜射入空气中时，折射角________(选填“大于”或“小于”)入射角。
(5)使激光笔发出的光由空气垂直射入水中，传播方向________。
22. 某小组同学利用如图甲所示的实验装置探究光的折射规律。
(1)让激光笔发出的光从空气斜射入水中，发现进入水中的光的传播方向发生偏折，这种现象叫________。(选填：𝐴.光的反射 𝐵.光的折射) 第6页，共15页 (2)多次改变入射光线AO与OM的夹角进行实验，该小组测量并记录的数据如下表所示。分析数据得出的结论是：光从空气斜射入水中时，折射角________(选填：A“大于”或B“小于”)入射角，且折射角随着入射角的增大而________。(选填：A“增大”、B“减小”或C“不变”)
入射角 0° 15° 30° 45° 60。
折射角 0° 11° 22.1° 35.4° 40.9°
(3)该小组同学继续用另一支激光笔让光线沿着BO射向水面时，可看到折射光线沿________(填字母)射出，这说明光路是可逆的，同时说明光从水中斜射入空气中时，折射角________(选填：A“大于”或B“小于”)入射角。 第7页，共15页 答案和解析
1.【答案】D
【解析】
【分析】
此题主要考查光的折射现象，要会用我们学了到的理论知识解释一些自然现象。
利用光在密度不均匀的空气中传播时会发生折射现象来分析海市蜃楼现象。
【解答】
海市蜃楼是一种由光的折射产生的现象，是由于光在密度不均匀的物质中传播时，发生折射而引起的。
在炎热的沙漠中出的“海市蜃楼”：就是太阳光遇到了不同密度的空气而出现的折射现象。沙漠里，白天沙石受太阳炙烤，沙层表面的气温迅速升高。由于空气传热性能差，在无风时，沙漠上空的垂直气温差异非常显著，下热上冷，上层空气密度大，下层空气密度小。当太阳光从密度高的空气层进入密度低的空气层时，光的速度发生了改变，经过光的折射，便将远处的绿洲呈现在人们眼前了；海面上也有类似的成因。故ABC错误，D正确。
故选D。
2.【答案】C
【解析】
【分析】
考查了光的折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角。入射角大小不变时，折射角大小不变。
(1)光斑的形成原因，激光由空气斜射进入水中，光线要发生偏折；
(2)光斑的移动原因，水面上升或下降，入射角不会发生变化折射角也不会发生变化，但折射点要发生移动，折射光线要发生平行移动，所以找到折射点与水面升降的关系的变化规律，即可找到光斑移动与水面升降的变化关系。
【解答】
A.保持水面高度不变使激光笔向右平移，光斑右移，故A不符合题意；
B.保持激光射入角度不变，使水面下降，由下图可知，入射点向右移动，则光斑向右移动，故B错误；
C.保持激光射入角度不变，使水面上升，由下图可知，入射点向左移动，则光斑向左移动，故C正确；

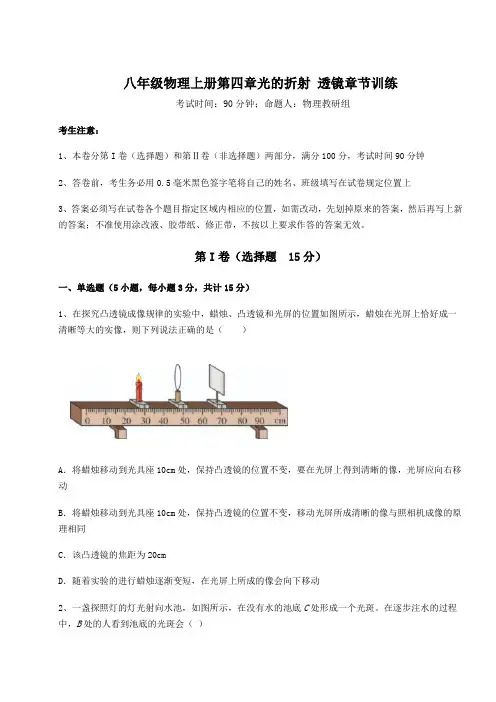

难点解析-苏科版八年级物理上册第四章光的折射 透镜章节训练试卷(含答案解析)
八年级物理上册第四章光的折射 透镜章节训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 15分）
一、单选题（5小题，每小题3分，共计15分）
1、在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成一清晰等大的实像，则下列说法正确的是（ ）
A．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，要在光屏上得到清晰的像，光屏应向右移动
B．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，移动光屏所成清晰的像与照相机成像的原理相同
C．该凸透镜的焦距为20cm
D．随着实验的进行蜡烛逐渐变短，在光屏上所成的像会向下移动
2、一盏探照灯的灯光射向水池，如图所示，在没有水的池底C处形成一个光斑。在逐步注水的过程中，B处的人看到池底的光斑会（ ）
A．在原地不动 B．先向左移再向右移
C．向左移动 D．向右移动
3、下列现象中，哪个是光沿直线传播形成的（ ）
A．树的影子 B．水中倒影
C．雨后彩虹 D．海市蜃楼
4、如图所示是我们看远处物体的示意图，来自远处物体的光经过眼睛晶状体后在视网膜上形成（ ）
A．正立、缩小的实像 B．正立、缩小的虚像
C．倒立、缩小的实像 D．倒立、缩小的虚像
5、如图是记者在抗击“新冠”疫情一线，用照相机拍摄的医护人员照镜子整理护目镜的照片。下列说法中正确的是（ ）
A．镜子中的像是光的折射形成的 B．照相机所成的是正立等大的像
C．当医护人员远离平面镜时像变小
D．镜子中的像是正立的虚像
八年级物理上册光的折射 透镜同步单元检测(Word版 含答案)
一、初二物理 光的折射 透镜实验易错压轴题（难）
1．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：
1
焦距f/mm 2
焦距f/mm 3
焦距f/mm 4
焦距f/mm 5
焦距f/mm 平均焦距
f/mm
凸透镜1
凸透镜2
(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。此实验进行了多次测量，目的是______；
(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。
请回答：①u表示______；
②照相机是属于种______情形。投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]
③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。
【答案】会聚 减小误差 物距 （a） （b） （c） 小
【解析】
【分析】
【详解】
(1)[1]凸透镜对光有会聚作用，平行于主光轴的光线经过凸透镜后会会聚到焦点上，据此能测量出焦距。
[2]实验进行了多次测量取平均值，目的是为了减小误差。
(2)[3]由图可知，u是指蜡烛到透镜的距离，其表示的是物距。
[4][5][6]由图（a）可知，物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机；由图（b）可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，其应用是投影仪；由图（c）可知，物距小于焦距，成正立、放大的虚像。
[7]从（a）到（b）的过程中，物距变小，像距变大，像变小，所以（a）图成的像比（b）图成的像小。
2．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。
(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。
【精选】八年级物理上册光的折射 透镜单元测试与练习(word解析版)
一、初二物理 光的折射 透镜实验易错压轴题（难）
1．康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。两次像的大小不同是何原因呢？他猜想可能是两个镜头的焦距不同造成的，为此，返校后小华在实验室找来相关器材进行了以下探究：
(1)如图丙，他先将f＝10cm的凸透镜固定在光具座上50cm刻度处，再将蜡烛放在10cm刻度处，移动光屏直到成清晰的像，此时光屏应在_____刻度范围内。
(2)基于实验目的，接下来他换用f＝5cm的凸透镜仍固定在50cm刻度处，保持蜡烛位置不变，移动光屏找到最清晰的像，此像大小比(1)中所成的像_____。
(3)依据(2)问的结论，他又联想到望远镜的物镜（凸透镜）和目镜（凸透镜）的焦距大小也不同，为了尽可能成更大更清晰的像，则f物_____f目，若将物镜和目镜互换位置，站在原地看同一物体，此时所成像的大小_____不换位置时所成像的大小（均选填“＞”“＜”“＝”）。
【答案】60﹣70cm 变小 ＞ ＜
【解析】
【分析】
【详解】
(1)[1]当焦距为f＝10cm，由图可知物距u＝40cm，那么u＞2f，此时的像距在一倍焦距和二倍焦距之间，即在60﹣70cm之间。
(2)[2]换用f＝5cm的凸透镜仍固定在50cm刻度处，保持蜡烛位置不变，焦距变小，相当于增大了物距，物距变大时实像会变小。
(3)[3] [4]望远镜的物镜相当于是照相机，成的是倒立、缩小的实像，为了使像更大一些，应增大焦距，望远镜的目镜相当于是放大镜，在物距不变的情况下，焦距越小，成的像越大，由于望远镜的长度不变，故为了成更大的像，应使f物＞f目。若将物镜和目镜互换位置，站在原地看同一物体，由于在光的折射中，光路是可逆的，放大作用没有改变，此时所成像要小于不换位置时所成像的大小。
2．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。

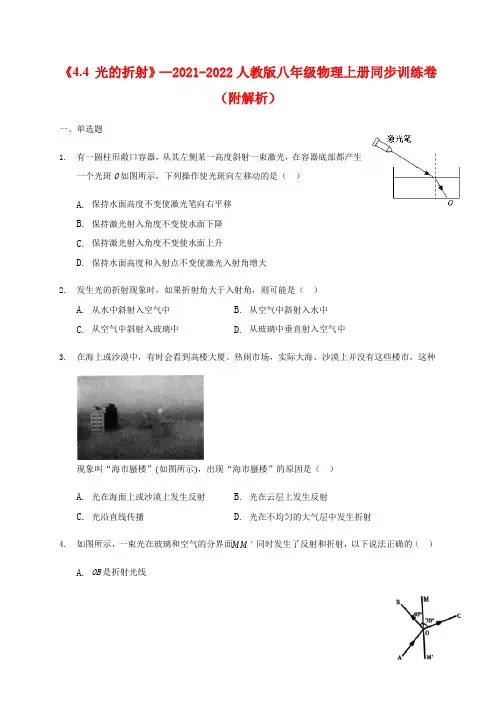

2021人教版八年级初中物理光的折射同步练习题(附解析)
《4.4 光的折射》—2021-2022人教版八年级物理上册同步训练卷（附解析）
一、单选题
1. 有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部都产生一个光斑O如图所示，下列操作使光斑向左移动的是（ ）
A. 保持水面高度不变使激光笔向右平移
B. 保持激光射入角度不变使水面下降
C. 保持激光射入角度不变使水面上升
D. 保持水面高度和入射点不变使激光入射角增大
2. 发生光的折射现象时，如果折射角大于入射角，则可能是（ ）
A. 从水中斜射入空气中 B. 从空气中斜射入水中
C. 从空气中斜射入玻璃中 D. 从玻璃中垂直射入空气中
3. 在海上或沙漠中，有时会看到高楼大厦、热闹市场，实际大海、沙漠上并没有这些楼市，这种现象叫“海市蜃楼”(如图所示)，出现“海市蜃楼”的原因是（ ）
A. 光在海面上或沙漠上发生反射 B. 光在云层上发生反射
C. 光沿直线传播 D. 光在不均匀的大气层中发生折射
4. 如图所示，一束光在玻璃和空气的分界面𝑀𝑀′同时发生了反射和折射，以下说法正确的（ ）
A. OB是折射光线 B. 入射角为40°
C. 折射角为20°
D. 界面MM的右侧是空气
5. 小明春游时在池塘边看到鱼在云中游的景观。如图所示，下列现象与小明看到水中鱼形成原因相同的是（ ）
A. 海市蜃楼 B. 小孔成像
C. 立竿见影 D. 水中倒影
6. 在平静的湖水中，看到“云在水中飘，鱼在云上游”，对于该现象中的云和鱼，下列说法正确的是（ ）
A. 云和鱼都是光的反射形成的像
B. 云和鱼都是光的折射形成的像
C. 云是光的反射形成的像，鱼是光的折射形成的像
D. 云是光的折射形成的像，鱼是光的反射形成的像
7. 小李同学用一只新买的激光笔照射水平水面，在竖直白墙上出现了两个红色亮点A和B，如图所示。现保持入射点O的位置不变，使入射光线MO绕着点O沿顺时针方向转动，竖直白墙上的红色亮点A和B将如何变化（ ）

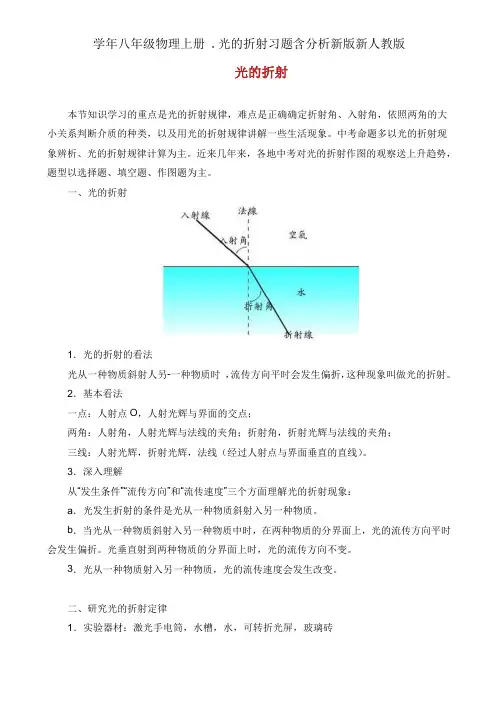

学年八年级物理上册 .光折射习题含解析新版新人教版
学年八年级物理上册 .光的折射习题含分析新版新人教版
光的折射
本节知识学习的重点是光的折射规律，难点是正确确定折射角、入射角，依照两角的大小关系判断介质的种类，以及用光的折射规律讲解一些生活现象。中考命题多以光的折射现象辨析、光的折射规律计算为主。近来几年来，各地中考对光的折射作图的观察送上升趋势，题型以选择题、填空题、作图题为主。
一、光的折射
1．光的折射的看法
光从一种物质斜射人另-一种物质时 ，流传方向平时会发生偏折，这种现象叫做光的折射。
2．基本看法
一点：人射点O，人射光辉与界面的交点；
两角：人射角，人射光辉与法线的夹角；折射角，折射光辉与法线的夹角；
三线：人射光辉，折射光辉，法线（经过人射点与界面垂直的直线）。
3．深入理解
从“发生条件”“流传方向”和“流传速度”三个方面理解光的折射现象：
a．光发生折射的条件是光从一种物质斜射入另一种物质。
b．当光从一种物质斜射入另一种物质中时，在两种物质的分界面上，光的流传方向平时会发生偏折。光垂直射到两种物质的分界面上时，光的流传方向不变。
3．光从一种物质射入另一种物质，光的流传速度会发生改变。
二、研究光的折射定律
1．实验器材：激光手电筒，水槽，水，可转折光屏，玻璃砖 学年八年级物理上册 .光的折射习题含分析新版新人教版
2．实验步骤及分析：（图甲所示）
a．观察折射光辉、法线与入射光辉之间的地址关系(折射光辉、入射光辉与法线在同平面内；折射 光辉和入射光辉分别位于法线的两侧) 。
b．比较折射角与入射角的大小(折射角小于入射角) 。
c．改变入射角的大小，观察折射角的变化情况(折射角随着入射角的改变而改变，入射角增大时，折射角也增大；入射角减小时，折射角也减小)。
d．换用玻璃砖代替水槽，将上面的实验过程重复次(获取的实验现象与在水中的实验现象相同)
e．若是让光逆着折射光辉OB的方向从水或玻璃射入空气中，可以看到，射入空气中的折射光辉也逆着入射光辉AO的方向射出，此时的入射角α' =γ，折射角γ' =α，如图乙所示，也就是说，在折射岁月路是可逆的，这时折射角(γ' )大于入射角(α' )。
苏科版八年级物理上册第四章光的折射 透镜定向训练试卷(解析版含答案)
八年级物理上册第四章光的折射 透镜定向训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 15分）
一、单选题（5小题，每小题3分，共计15分）
1、在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为10cm。如图所示，凸透镜固定在光具座的50cm刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法中正确的是（ ）
A．将蜡烛移到10cm刻线处，光屏上呈现倒立放大的实像
B．将蜡烛移到45cm刻线处，光屏上呈现正立放大的虚像
C．将蜡烛移到35cm刻线处，成像特点与照相机成像特点相同
D．将蜡烛从10cm刻线处移向40cm刻线处的过程中，光屏上呈现的像会变大
2、图是龙泉山城市森林公园的“城市之眼”，它见证了成都由“两山夹一城”到“一山连两翼”的跨越式发展，立于此，“城市绿心”跳动的脉搏清晰可感。周末，游人如织，小张拿出手机留影纪念，在黑屏状态下通过屏幕看到了身后游人的像，在拍照时通过屏幕看到了“城市之眼”的像，为了探究成像原因，小张用手指挡住摄像头，发现不能看到“城市之眼”的像。下列分析正确的是（ ）
A．游人看见“城市之眼”是因为它是光源
B．光照在游人的伞面上发生了镜面反射
C．两次通过屏幕看到的像成像原理不同
D．摄像头的镜头成的是正立缩小的实像
3、唐代著名诗人储光義的名句“潭清疑水浅，荷动知鱼散”，其中“潭清疑水浅”是说从平静清澈的水面向下看到的潭底比实际深度要浅些。图中的光路图，能正确说明产生这一现象原因的是（ ）
最新北师大版八年级上册物理 光的折射 透镜单元测试卷(含答案解析)
一、初二物理 光的折射 透镜实验易错压轴题（难）
1．某同学利用图示装置来研究凸透镜成像．
（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________ （正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________ 方；
（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________ （选填“放大”、“缩小”或“等大”）的像；
（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0 ， 与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________ （用L0、L表示）．
（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________ ．
【答案】倒立 上 缩小 ＜ L0-2L 相比原来暗
【解析】
（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；
（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；
（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L ．
（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．
故答案为(1). 倒立 上 (2). 缩小 (3). ＜ L0-2L (4). 相比原来暗
教科版物理八年级上册 第四章 第四节 光的折射 同步练习(解析版)
科教版物理八年级上册 第四章 第四节
光的折射
一、单选题(本大题共13小题，共26.0分)
1. 如图所示，筷子斜插入装有水的圆柱形玻璃杯中，从侧面看，筷子好像在水面处折断，且水中部分看起来比水面上部分要粗。对于它们的成因，下列说法正确的是（ ）
A. 前者是光的折射，后者是光的反射 B. 前者是光的反射，后者是光的折射 C. 两者都是光的反射 D. 两者都是光的折射
2. 如图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱，将昆虫击落，下列图中能表示射水鱼观察到小昆虫的光路是（ ）
A. B.
C. D.
3. 2018年1月31日，出现了152年一遇的“超级蓝血月全食”，则下列说法中正确的是（ ）
A. 月全食是光的反射形成的 B. 发生月全食时，月亮相对地球是静止的 C. “血月亮”的红色是由于红光在大气层中折射形成的 D. “血月亮”的红色是由于红光在大气层中沿直线传播形成的
4. 如图所示的四种情景中所成像是由于光的折射形成的是（ ）
A. 日食 B. 湖边夜景 C. 水中的筷子折断 D. 汽车观后镜
5. 下列现象中，属于光的折射现象的是（ ）
苏教版八年级物理上 第四章第1节 光的折射(选择-填空-作图题 含答案)
1 光的折射
一、选择题
（2011遂宁）1．下图四种现象中，属于光的折射现象的是
蜡烛在镜中的像 水中山的倒影 水的铅笔好像弯折了 屏幕上的手影
A B C D
答案：C
（2011丹东）2．下列现象中，属于光的折射现象是
A．阳光下人在地面上的影子 B．岸边大树在水中的倒影
C．春游时，同学们相互看到在溪水中的腿变短 D．阳光下红花更加鲜艳
答案：C
（2011三明升学）3．如图所示的光现象中，由于光的折射形成的是
A B C D
答案：B
（2011本溪）4．如图所示，下列现象中能用光的折射规律解释的是
答案：C
（2011泰安）5．下列哪一幅图正确表示了光从空气进入玻璃中的光路？
答案：C O 空气
玻璃
A O 空气
玻璃
B O 空气
玻璃
C O 空气
玻璃
D A．镜中花 B．倒影 C．吸管好像折断了 D．椅子的影子 2 （2011崇左市）6．如图所示，有一束光线斜射入盛水的杯中，在杯底形成光斑。如果逐渐往杯中加水，杯底的光斑将
A．向右移动
B．向左移动
C．保持不动
D．无法判断
答案：A
（2011六盘水）7．如图所示的四种情景中，属于光的折射的是
答案：B
（2011烟台）8．如图所示，将刻度尺斜插入水中，从水面上看去，水中尺子的刻度情况
A．变得疏了 B．变得密了
C．一部分变疏一部分变密 D．疏密没有变化
答案：B
（2011株洲）9．把一根筷子斜插入盛水的玻璃杯里，从正面看过去的情形和图中哪个图相符
八年级物理上册光的折射 透镜检测题(WORD版含答案)
一、初二物理 光的折射 透镜实验易错压轴题（难）
1．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。
(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；
(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。
(3)将蜡烛、凸透镜分别放在图中45cm、50cm的位置，蜡焰所成的像是______（选填“放大”或“缩小”）的像，这时眼睛应该在___________侧观察蜡焰的像。
【答案】放大 投影仪 变暗 右 放大 凸透镜右侧
【解析】
【分析】
【详解】
(1)[1][2]由图可知，此时的物距为15cm，物距与焦距的关系
2f>u>f
成倒立、放大的实像，其应用是投影仪。
[3]遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗。
(2)[4]保持蜡烛和光屏位置不动，将凸透镜逐渐向右移动，当物距等于原来的像距时，根据光的可逆性，光屏上能成清晰缩小的像。
(3)[5][6]将蜡烛、凸透镜分别放在图中45cm、50cm的位置，此时物距为5cm，物距小于焦距，成正立、放大的虚像，像与物体在凸透镜的同一侧，眼睛应该在右侧透过凸透镜观察烛焰的像。
2．做“探究凸透镜成像规律”的实验。如图所示，一束平行光射向凸透镜，在光屏上得到一个最小、最亮的光斑，该凸透镜的焦距是____________cm。
(1)点燃的蜡烛、凸透镜、光屏三者在光具座上的位置如图之所示，则烛焰的像将成在光屏的_______（选填“上方”或“下方”）；
(2)调整好蜡烛的高度后，图乙中烛焰在光屏上成一清晰的像（未画出），则该像是倒立、
