{人教版}九年级物理全册第十六章《电压电阻》单元测试题及答案详析
{人教版}九年级物理全册第十六章《电压电阻》单元检测试卷一、单选题(共15小题) 1.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得的V示数是3.8V，V1的示数是2.3V，V2的示数应为（）
A． 1.5V B． 2.3V C． 3.8V D． 6.1V2.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）
A． 4.8V、1.2V B． 6V、1.2V C． 1.2V、6V D． 1.2V、4.8V3.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（）
A．先试触电压表的“3”“5”两接线柱B．先试触电压表的“-”“3”接线柱C．先试触电压表的“-”“15接线柱”D．先试触电压表的“+”接线柱4.下列有关电压的说法中，正确的是（）A．某电路中有电流，它的两端不一定有电压B．某电路两端有电压，电路中一定有电流C．自然界中，有的动物本身就可以产生电压，用来自卫D．电源是提供电压的装置，不同的电源提供的电压一定是不相同的5.如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A．灯L1、L2、L3是串联在电路中的B．甲、丙表是电流表，乙表是电压表C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和6.关于常见的电压值，下列说法正确的是（）A．一节干电池的电压为2V B．一节铅蓄电池的电压为1.5VC．对人体安全的电压为36V D．我国家庭电路的电压为220V7.如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是（）
A．在串联电路中，电流处处相等B．在串联电路中，总电压等于各部分电路两端电压之和C．在串联电路中，总电阻等于各部分电路电阻之和D．电压一定时，电流与电阻成反比8.如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（）
A．电路中的电阻变大，灯泡变亮B．电路中的电阻变小，灯泡变亮C．电路中的电阻变大，灯泡变暗D．电路中的电阻变小，灯泡变暗9.下列各电路元件中，阻值最大的是（）A．实验室用的短铜导线B．实验室用的小灯泡C．家用普通白炽灯泡 D．试电笔中和氖管串联的电阻10.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（）A．电流表、电压表都会烧坏 B．电流表、电压表都不会烧坏C．电压表烧坏，电流表不会烧坏D．电流表会烧坏，电压表不会烧坏11.把一段导体均匀拉长后，它的电阻将（）A．变大B．不变C．变小D．无法确定12.一只电压表有0～3V和0～15V两个量程，小明在某次实验中使用的是0～3V量程，但他错从0～15V量程的刻度盘上读出电压值为6.5V，则实际测得的电压值应是（）
A． 6.5V B． 2.5V C． 1.3V D． l.5V13.如图所示，当开关S闭合后，电压表测出的电压是（）
A．灯L1两端的电压 B．灯L2两端的电压 C．灯L1与L2两端的电压 D．电源电压14.两个电阻R1和R2并联在电路中，通过电阻R1和R2的电流之比I1：I2=4：3，则电阻R1和R2的两端电压之比为（）
A． 4：9 B． 1：1 C． 3：2 D． 2：315.关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小二、填空题(共3小题) 16.如图所示，选取一个自动铅笔芯，使铅笔芯一端的a夹子固定，当来回移动另一端的b夹子时，灯泡的亮度发生了变化，这说明了铅笔芯是 ______ （填“导体”或“绝缘体”），还能说明导体的电阻大小与 ______ 有关．下列电器中 ______ （填“电水壶”、“可调光台灯”或“电动机”）应用了此原理．
17.若将20只相同的小电灯串联在220V的电路中，每只小灯泡两端的电压 ______ V；若将20只相同的小电灯并联在110V的电路中，每只小灯泡两端的电压 ______ V．
18.小宇在实验室用如图所示的电路做电学实验，请你帮助他完成以下的判断：（1）当滑动变阻器的B、C两个接线柱接入电路中，滑片P向A端移动时，灯L将 ______ （填“变暗”“不变”或“变亮”）．
（2）当滑动变阻器的A、D两个接线柱接入电路中，要使灯L变暗，滑片P应向 ______ 端移动．三、实验题(共3小题) 19.小张、小王两同学学习了电流、电压和电阻知识后，发现电流与水管中的水流相似、电压与水压表相似．小张同学提出：导体对电流的阻碍作用可能与水管对水流阻碍作用相似．随后小王同学便提出：导体的电阻可能跟导体的长度、横截面积有关．
为了研究导体的电阻与哪些因素有关，他们设计了如图所示的电路，且在常温下选用手头拥有的长度、横截面积不同的铝丝接入电路的MN两点间，利用电流表和电压表测量后计算出阻值，将数据记录在表一、表二中．
表一铝丝．
表二铝丝①分析比较实验序号1与4或2与5可得出的定性结论是：常温下，铝丝长度相同，铝丝的横截面积越小，电阻越 ______ ．
②分析比较 ______ （选填“表一”或”表二“）的相关数据可得出的定量结论是：常温下，铝丝横截面积相同时，铝丝的电阻与长度成 ______ 比（选填”正”或“反”）．
③请进一步综合分析表一、表二的相关数据，并归纳得出结论．（a）分析比较（1与5）、（2与4）或（3与6）的数据及相关条件，可得出的初步结论是：常温下，铝丝长度与横截面积的 ______ 相同，电阻相同．（b）分析比较（1与5）、（2与4）和（3与6）的数据及相关条件，可得出的初步结论是：常温下， ______ ．
④他们继续分析表一和表二的数据及相关条件，发现无法得到导体的电阻与材料的关系．为了进一步探究导体的电阻与材料的关系，需添加的器材为 ______ （选填“导体甲”、“导体乙”、“导体丙”）．
器材：导体甲长度为0.2米、横截面积为0.2毫米2的铝丝导体乙长度为0.2米、横截面积为0.4毫米2的镍铬合金丝导体丙长度为0.45米，横截面积为0.3毫米2的康铜丝．20.在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了．
（1）如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况怎样？（2）在图中画出小刚连接的那根导线．（用虚线表示）21.小明学习了电流表与电压表知识后，进行了如下实验．（1）在验证串联电路电压规律的实验中，小明进行了如下操作：①如图所示，把两个规格适当的小灯泡L1和L2串联起来接到电源上，使灯泡发光，②分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表．
回答下列问题：表中的测量结果是 ______ （选填“正确”或“错误”）的，这是由于______ ．（2）如果将电流表分别接入A、B、C处，可探究的问题是 ______ ．四、简答题(共1小题) 22.灯泡的灯丝用久了，灯丝的电阻是变大了，还是变小了？为什么？五、计算题(共3小题) 23.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？
24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．
25.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】A【解析】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压；
由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V-2.3V=1.5V．2.【答案】A【解析】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压．因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V．所以，电阻R1两端的电压为：U1=U－U2=6V－1.2=4.8V．故选A．
3.【答案】C【解析】在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电压表应该用“-”和“15”接线柱进行试触，故C选项正确．
4.【答案】C【解析】电压是形成电流的原因．得到持续电流的必要条件：有电压、电路是通路．A、某电路中有电流，它的两端一定有电压，故A错误；B、某电路两端有电压，电路中不一定有电流，要想有电流，电路必须闭合，故B错误；C、自然界中，有的动物本身就可以产生电压，用来自卫，例如电鳐，故C正确；D、电源是提供电压的装置，不同的电源提供的电压可能不相同，也可能相同，故D错误．5.【答案】C【解析】因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联．
6.【答案】D【解析】A、一节干电池的电压是1.5V，故A错误；B、一节铅蓄电池的电压是2V，故B错误；C、不高于36V的电压对人体是安全的，人体的安全电压并不仅是36V，故C错误；D、我国家庭电路电压是220V，故D正确.7.【答案】B【解析】根据电路图可知，电压表V1测量AC间的电压，电压表V2测量CB间的电压；A、串联电路处处电流相等，但本实验无法测量电路中的电流，因此本实验无法完成；B、电压表V1和电压表V2分别测量串联电路各部分的电压，当C左右移动时，电压表V1和电压表V2的示数同时发生变化，但它们之和不发生改变，故可以探究在串联电路中，总电压等于各部分电路两端电压之和；
C、无法测量各电阻的阻值，因此无法探究总电阻与分电阻的关系；
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附答案
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-附答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，当开关S 1断开，S 2接通时，电压表读数为3V ，当开关S 1接通，S 2断开时，电压表的示数为1.6V 。
那么，当S 1、S 2均断开时，小灯泡L 1和L 2两端的电压分别为（ ）A ．1.6V ，3VB ．1.4V ，1.6VC ．3V ，1.4VD ．3V ，1.6V2．如图所示，电源电压不变，同时闭合开关S 和1S ，待电路稳定后再断开1S ，则（ ）A ．电流表A 的示数减小，电流表1A 的示数不变，电压表V 的示数不变B ．电流表A 的示数不变，电流表1A 的示数增大，电压表V 的示数减小C ．电流表A 的示数减小，电流表1A 的示数减小，电压表V 的示数不变D ．电流表A 的示数增大、电流表1A 的示数不变、电压表V 的示数不变3．小希按照图所示电路进行实验，闭合开关S 后发现小灯泡L 不发光。
他猜测电路中某处可能发生断路故障，于是用一只电压表查找故障的位置，测查记录如下表所示。
若电路中只有一处发生断路故障，则断路的位置是（ ）电压表接入点 a 、b a 、c a 、d a 、e电压表示数/V U0 4.5 4.5 4.5 A ．a 、b 之间B ．b 、c 之间C ．c 、d 之间D ．d 、e 之间 4．由欧姆定律U I R =变形可得U R I=则以下说法正确的是（ ） A ．导体的电阻跟由它两端的电压和通过的电流决定B ．导体的电阻跟通过它的电流成反比C ．导体的电阻跟它两端的电压和通过它的电流无关D ．导体两端的电压为零时，因为没有电流通过导体，所以导体的电阻为零。
5．用如图甲所示的电路探究串联电路的电压特点。
关于该实验，下列说法中正确的是（ ）A ．1L 和2L 灯泡规格应相同B ．闭合开关前，电压表指针如图乙所示，说明电压表要校零C ．闭合开关，测出1L 两端电压后，仅将电压表左侧导线从a 端改接到c 端，可测出2L 两端电压D ．该实验得到的结论是串联电路中电压处处相等6．如图所示电路，当开关S 闭合后，将电压表的负接线柱引出的接线头M 依次接在a 、b 、c 、d 四点时，电压表示数最小的是 （ ）A ．aB ．bC ．cD ．d7．如图所示，电源电压为3V ，电压表示数为2V ，则灯泡L 2两端的电压为（ ）A．5V B．3V C．2V D．1V8．荷兰科学家昂内斯于1911年发现超导现象，他将水银冷却到 269℃，发现突然提升了水银的（）A．弹性B．硬度C．导电性D．导热性9．在国际单位制中，下列物理量和单位对应正确的是（）A．电流-安培B．电压-欧姆C．质量-焦耳D．力-伏特10．下列说法中正确的是（）A．原子是由带正电的原子核和带负电的核外电子构成的B．自由电荷的定向移动形成了电流，自由电荷定向移动的方向为电流方向C．电阻是导体对电流的阻碍作用，没有电流通过导体时，导体的电阻为零D．用电器中有电流通过，它两端不一定有电压二、填空题L两端的电压为V，11．如图甲所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯2若断开开关，电压表示数将（选填“变大”、“变小”或“不变”）。
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷(附答案)
人教版九年级物理全一册《第十六章电压、电阻》单元测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路，电源电压不变，开关闭合后，将滑动变阻器的滑片P从中点向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的亮度变暗C．电压表V与电流表A1示数的比值变大D．电压表V与电流表A2示数的乘积变大2．用如图所示的电路探究串联电路中电压规律时，下列说法正确的是（）A．电压表不能直接并在电源两端B．若要测量L2两端电压，需将电压表并联在B、C两点间，且B点与电压表的“﹣”接线柱相连C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了寻找普遍规律3．用电压表、电流表测量电阻实验中，在连接电路时，其中不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、安培表应接在靠近电源电流流出的一端C．连接电路过程中开关必须是断开的D．两电表都必须电流从“+”接线柱流进，“-”接线柱流出4．在如图所示的电路中，电源电压为6V，当开关S闭合后，电压表示数为2.3V；则灯L1和L2两端的电压分别为（）A．6V、2.3V B．3.7V、2.3V C．3.7V、6V D．2.3V、3.7V5．如图所示为滑动变阻器连入电路的几种情况的示意图。
当滑片P向左滑动时，连入电路的电阻值变大的图是（）A．B．C．D．6．一根导线的电阻为R，以下能使该导线电阻增大的是（）A．将导线拉长后连入电路B．将导线对折后连入电路C．增大导线两端的电压D．减小导线两端的电压7．如图所示，正确连接好电路，按合理的顺序操作，但闭合开关后灯却不亮，电压表没有示数，电流表有示数。
下列关于电路故障的分析正确的是（）A．可能灯丝断了B．可能是灯泡短路C．可能是滑动变阻器断路D．可能开关短路8．如图所示的电路图中，连接正确的是A．B．C ．D ．9．如图所示的两个电路，两个灯泡阻值不等，开关S 闭合，关于电路中的电流或电压关系，下列说法错误的是A ．甲电路中，12=+U U UB ．甲电路中，12=+I I IC ．乙电路中，12=+I I ID ．乙电路中，12U U10．在如图所示的电路中，灯泡L 1、L 2均正常发光，“〇”处连接的是电流表或电压表。

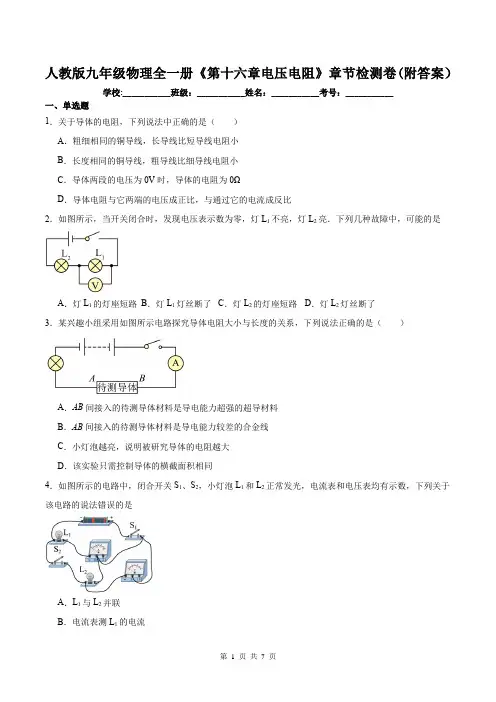

人教版九年级物理全一册《第十六章电压电阻》章节检测卷(附答案)
人教版九年级物理全一册《第十六章电压电阻》章节检测卷(附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于导体的电阻，下列说法中正确的是（）A．粗细相同的铜导线，长导线比短导线电阻小B．长度相同的铜导线，粗导线比细导线电阻小C．导体两段的电压为0V时，导体的电阻为0ΩD．导体电阻与它两端的电压成正比，与通过它的电流成反比2．如图所示，当开关闭合时，发现电压表示数为零，灯L1不亮，灯L2亮．下列几种故障中，可能的是A．灯L1的灯座短路B．灯L1灯丝断了C．灯L2的灯座短路D．灯L2灯丝断了3．某兴趣小组采用如图所示电路探究导体电阻大小与长度的关系，下列说法正确的是（）A．AB间接入的待测导体材料是导电能力超强的超导材料B．AB间接入的待测导体材料是导电能力较差的合金线C．小灯泡越亮，说明被研究导体的电阻越大D．该实验只需控制导体的横截面积相同4．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是A．L1与L2并联B．电流表测L1的电流C．L1与L2两端的电压相等，等于电压表的示数D．当开关S2断开时，通过电流表的电流变小5．近年来我国不断加大自主创新力度，许多领域打破了国外技术封锁，出现了一大批拥有自主知识产权的产品。
如图所示是我国自主研发的手机摄像头芯片，制造该芯片的主要材料是（）A．超导材料B．半导体材料C．纳米材料D．绝缘体材料6．如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。
下列说法正确的是（）A．塑料板是导体B．摩擦过程中创造了电荷C．摩擦后的塑料板和丝绸带上了同种电荷D．木屑留在塑料板上是由于带电体吸引轻小物体7．如图所示电路，当开关S断开时，下列说法中正确的是（）A．开关两端电压为零B．电源两端电压为零C．S断开后电压表示数不变D．以上说法都不对8．某同学安装了一个可以调节亮度的电灯L，如图所示，开关闭合后，当滑动变阻器的滑片从A向B移动的过程中，电灯的亮度逐渐变暗，正确的连接方式是（）A．M接D，N接B B．M接C，N接A C．M接C，N接D D．M接C，N接B9．如图所示，小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是A．干路电流为3AB．L l的电阻小于L2的电阻C．L1两端的电压小于L2两端的电压D．并联电路中各支路电流一定不同10．如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，电压表示数变大，电流表示数变为零，则下列判断中正确的是（）A．灯L断路B．电阻R断路C．灯L短路D．电阻R短路二、填空题L两端电压为V；断开开关后，11．如图电源电压为6V，闭合开关后，电压表的示数为4V，1（选填“1L”、“2L”、“1L和2L”或“没有”）灯亮，电压表的示数为V。
人教版初中物理九年级全一册第十六章《电压电阻》单元检测题( 解析版)
《电压电阻》单元检测题一、单选题1.有四段导线，甲、乙、丙都是铜线,丁是镍铬合金线,甲与乙等长而甲比乙粗,乙与丙等粗而乙比丙短,丙与丁等长且等粗.关于它们的电阻,下列判断中正确的是（）A．甲的电阻最大 B．丁的电阻最大C．乙的电阻最大 D．丙的电阻最大2.在探究电路的电压规律的实验时用了图中的某个电路，已知R1＞R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（）A． B．C． D．3.如图所示的电路，开关S闭合后，两个电压表V1和V2的示数分别为6V和4V，由此可知电阻R1、R2两端的电压分别是（）A． 4V、2V B． 2V、4V C． 6V、4V D． 4V、6V4.图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A． 8V、2V B． 10V、 2V C． 2V、8V D． 2V、10V5.关于电阻，下列说法中正确的是（）A．绝缘体不容易导电，是因为它们没有电阻B．导体和绝缘体的电阻大小只跟材料有关C．将一根铜导线均匀拉长后，其电阻变大D．铜导线的电阻一定比铝导线的电阻小6.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得的V示数是3.8V，V1的示数是2.3V，V2的示数应为（）A． 1.5V B． 2.3V C． 3.8V D． 6.1V7.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（）A．因铁线坚硬，应选铁线 B．因铝线易于架设，应选铝线C．因铁较便宜，应选铁线 D．因铝线电阻小，应选铝线8.通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大9.如图是小明家安装的换气扇和照明灯的电路图，下列说法正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等10.以下科学家中，以其名字命名电压单位的是（）A．牛顿 B．伏特 C．安培 D．焦耳11.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表，丙是电流表D．甲、丙是电流表，乙是电压表12.如图所示，闭合开关，两灯都发光，各电表都能正常工作．下列判断正确的是（）A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、丙是电压表，乙是电流表D．甲、乙是电流表，丙是电压表二、填空题13.如图所示，选取一个自动铅笔芯，使铅笔芯一端的a夹子固定，当来回移动另一端的b夹子时，灯泡的亮度发生了变化，这说明了铅笔芯是 ______ （填“导体”或“绝缘体”），还能说明导体的电阻大小与 ______ 有关．下列电器中 ______ （填“电水壶”、“可调光台灯”或“电动机”）应用了此原理．14.如图甲中，闭合开关后，给玻璃珠加热到红炽状态，小灯泡 ______ ，原因是玻璃变成了 ______ ；在图乙中，闭合开关后，在给钨丝缓慢加热的过程中，小灯泡______ ，原因是钨丝的温度越高，它的电阻 ______ ．15.如图1所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图2示数的变化范围是 ______ ．所示．则电源的电压为 ______ V，电压表V1三、实验题16.在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关．实验室提供了4根电阻丝，其规格、材料如表所示．（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察 ______ 来比较导体电阻的大小．（2）为了验证上述猜想①，应该选用编号 ______ 两根电阻丝分别接入电路进行实验．（3）分别将A和D两电阻丝接入图示电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是 ______ ．（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，但通过观察发现电流表指针偏转过小，这样会导致 ______ ，解决这一问题的措施是 ______ ．（5）小亮觉得原来的电路有点复杂，想去掉灯泡，小明不同意，其理由是 ______ ．17.已知导体电阻与导体长度、横截面积和材料有关．在探究“导体电阻与导体长度的关系”实验中，实验器材有：两根横截面积相同的镍铬合金电阻丝A和B．A电阻丝的长度是100cm，B电阻丝的长度是25cm，一节干电池（1.5V），定值电阻、电流表、电压表、开关、刻度尺各一个，带有导电夹子的导线若干，实验电路图如图所示．（1）应选用 ______ 电阻丝做该实验更好（选填“A”或“B”）．（2）连接器材时，电压表应接小量程．这样做的依据是： ______ ．（3）该实验需要测若干组数据，改变导电夹子位置时，发现电流表示数有时大于0.6A，有时小于0.6A．关于测各个电流值时电流表量程的选择，下列说法正确的是______A．都用大量程B．都用小量程C．大小量程都可以D．大于0.6A时用大量程，小于0.6A时用小量程．18.在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 ______ ．（2）为粗略判断a、b两点间导体电阻的大小，可观察 ______ ．（3）另有甲、乙两位同学分别对小明的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 ______ 同学的改进更好一些，理由是______ ．四、计算题19.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？20.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？21.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．五、作图题22.在如图所示电路的〇里填上适当的电表符号，使电阻R1与R2并联．23.如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．24.请将滑动变阻器接入电路，要求：滑动变阻器的滑片向左滑动时灯泡变亮．答案解析1.【答案】B【解析】导体电阻由导体材料、长度、横截面积决定，在材料一定时，导体越长，横截面积越小，其电阻的阻值越大；相同长度和横截面积的电阻线的阻值还与其材料有关．（1）甲、乙、丙都是铜线，材料相同，甲与乙等长而甲比乙粗，则甲的电阻小于与乙的电阻；乙与丙等粗而乙比丙短，则乙的电阻小于丙的电阻；因此R甲＜R乙＜R丙；（2）丙与丁等长且等粗，丙是铜线，丁是镍铬合金线，丙与丁材料不同，由于铜的导电性能比镍铬合金的导电能力强，所以丙的电阻小于丁，所以R甲＜R乙＜R丙＜R丁；2.【答案】D【解析】根据串并联电路的特点，串联电路中，总电压等于用电器两端的电压的和，并联电路中，各支路两端电压相等．A、R1和R2组成并联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R 1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不符合题意，该选项错误；B、R1和R2组成串联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R 1和R2串联的总电压，由于R1＞R2，所以V2的示数应大于V1的示数，并且V3的示数等于V1和V2示数的和，不符合题意，该选项错误；C、R1和R2组成并联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R 1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不符合题意，该选项错误；D、R1和R2组成串联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R 1和R2串联的总电压，由于R1＞R2，所以V1的示数应大于V2的示数，并且V3的示数等于V1和V2示数的和，符合题意，该选项正确．3.【答案】A【解析】由图可知，R1、R2串联，电压表V2与R1并联，电压表V1并联在电源两端．所以，电源的电压为U=6V，R1两端的电压为U1=4V；根据串联电路电压特点可知：R2两端的电压为U2=U-U1=6V-4V=2V．4.【答案】A【解析】（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；（2）电压表V1量程是15V，最小分度值是0.5V，由图（b）所示可知，电压表示数U1=10V；电压表V2量程是3V，最小分度值是0.1V，由图（b）所示可知，电压表示数是2.0V；则电阻R2两端的电压U2=U V2=2V，由串联电路特点知，电阻R1两端的电压U1=U V1-UV2=10V-2V=8V．5.【答案】C【解析】A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误．6.【答案】A【解析】根据电路图可知，电压表V1测的是灯L1两端电压，V2测的是灯L2两端电压，V测电源两端电压；由于串联电路两端电压等于各部分电路电压之和，因此V2的示数为：3.8V-2.3V=1.5V．7.【答案】D【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．8.【答案】A【解析】A、粗细均匀的镍铬合金丝，其电阻跟该合金丝的长度有关，故A正确；B、电阻大小与导体的长度、材料、横截面积和温度有关，因此合金丝的电阻跟合金丝的横截面积有关，故B错误；CD、电阻是导体本身的一种属性，其大小与电压和电流的大小无关，故CD错误．9.【答案】D【解析】并联电路中，各用电器工作时互不影响；并联电路两端电压相等，并联电路中，干路电流等于各支路电流之和． AB、换气扇和照明灯并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；C、由于两用电器功率不同，则换气扇和照明灯工作时，通过它们的电流一定不相等；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．10.【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．11.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．12.【答案】C【解析】如果两灯泡串联，电流从电源正极依次通过两灯泡和乙表回到电源负极，因此乙为电流表，甲、丙为电压表；如果两灯并联，需将两灯泡“首首相接、尾尾相接”，因此甲、丙为电流表，乙为电压表，所以在四个选项中只有C说法是有可能的，其它选项都不正确．13.【答案】导体；长度；可调光台灯．【解析】（1）因为铅笔芯接入电路中灯泡发光，说明铅笔芯能够导电，所以这个实验说明铅笔芯是导体；（2）当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关，根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器．“可调光台灯”就是应用了此原理来改变光的强度的．14.【答案】亮了；导体；变暗；越大．【解析】在图甲中，把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体．当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，成了导体；在图乙中，电阻与导体的温度有关，对于大多数金属导体而言，电阻随温度的升高而增大．所以当用酒精灯对钨丝进行加热时，钨丝的温度越高，电阻越大，此时电路中的电流就会减小，灯泡的亮度就会变暗．15.【答案】12；0～8V．【解析】（1）由电路图可知，当滑片位于a端时，电路为R的简单电路，电压表V测电源的电压，电路中的电流最大，由图2可知，电源的电压U=12V；（2）当滑片位于b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图2可知，R两端的电压UR=4V，因串联电路中总电压等于各分电压之和，示数：所以，电压表V1U=U-UR=12V-4V=8V，滑则电压表V示数的变化范围为0～8V．116.【答案】（1）电流表示数；（2）A、B；（3）导体的电阻与导体的材料有关；（4）偏大；增大电源电压；（5）增大电路中的电阻，减小电路中的电流，避免由于电流过大烧坏电路．【解析】（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小；（2）要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为A、B的两根电阻丝进行实验；（3）由表中数据可知，A、D两电阻丝的长度、横截面积相同而材料不同，将A和D 两电阻丝接入图1电路中M、N两点间，电流表示数不相同，由此可知：当长度和横截面积相同时，导体电阻跟材料有关；（4）实验过程中，电流表指针偏转过小，电流表读数误差较大，会增大实验误差，使实验误差偏大；由图可知电流表已经是小量程，根据I=可知，可以通过增大电源电压，来减小读数误差，从而减小实验误差；（5）实验电路中串联了小灯泡，除了观察亮度差别外，小灯泡还能增大电路中的电阻，减小电路中的电流，避免由于电流过大烧坏电路．17.【答案】（1）A；（2）电源电压最大是 1.5V，小量程指针的偏转幅度会大一些，便于观察；（3）D．【解析】（1）为了使实验效果更明显，我们选用长一点的A电阻丝，多做几次实验；（2）连接器材时，电压表应接小量程．这样做的依据是：电源电压最大是 1.5V，小量程指针的偏转幅度会大一些，便于观察；（3）当电流大于0.6A时应选用大量程，否则会烧坏电流表，当电流小于0.6A时，应选用小量程，为的是便于观察；故选D．18.【答案】（1）开关；（2）灯泡的亮度；（3）乙；能保护电路．【解析】（1）缺少电路的基本组成元件：开关；（2）因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡越暗；反之，灯泡越亮；故根据灯泡的亮度反映a、b间电阻的大小；（3）将灯泡换为电流表，a、b间的电阻决定电路中的电流，因此，当a、b间电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，可以起到保护电路的作用．因此乙同学的方案更好，可以起到保护电路的作用．19.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V 解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．20.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．21.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.22.【答案】【解析】两个电阻的两端已经能连到一起了，故上边的〇应是电压表，电阻并联后，应能接到电源上，故下边的〇是电流表．23.【答案】【解析】解决此题要知道电流表要串联在被测电路中，电压表要并联在被测电路中；电流表的阻值很小，电压表的阻值很大．由图可知，如果上面的方框内填入小灯泡，下面的方框内填入电流表，那么电流表将并联在电源两端了，这样容易烧坏电流表，这种做法是绝对不允许的；因此上面的方框填电流表，下面的方框填小灯泡，这样电流表测右边小灯泡的电流，两只小灯泡并联，如下图：24.【答案】【解析】连接滑动变阻器时，当下端接线柱确定后，滑动变阻器的上方任一接线柱与灯泡的左接线柱相连即可，如下图所示：。

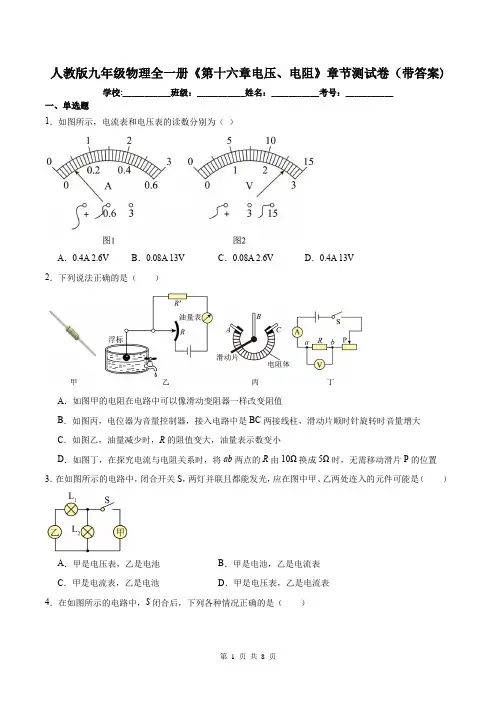

人教版九年级物理全一册《第十六章电压、电阻》章节测试卷(带答案)
