地铁电气单体调试方案
1
深圳某站电气调试方案
一、系统概况
某地铁站，车站总长度（结构外缘）为215m，标准段外包尺寸（结构外缘）为19.1m（宽)×13.68m(高) ，车站形式为10m宽岛式站台车站，结构形式为地下双层两跨框架结构，本站共设四个出入口。呈东西走向布置。
车站需调试设备介绍：低压开关柜共37台，其中站台A端21台；站台B端16台。环控柜共31台，其中站厅A端18台；站厅B端13台。三箱共159台。
二、编制依据
1、设计图纸
2、各设备厂商提供的产品资料
3、《地下铁道工程施工及验收规范》（GB50299—1999）
4、《建筑电气工程施工质量验收规范》（GB50303—2002）
5 、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50172—92）
6、《电气装置安装工程接地装置施工及验收规范》（GB50169—92）
7、《电气装置安装工程低压电器施工及验收规范》(GB50254-96)
8、《电气装置安装工程电气设备交接试验标准》(GB50150-91)
9、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171-92)
10、《电气装置安装工程母线装置施工及验收规范》(GBJ149-90)
11、《电气装置安装工程旋转电机施工及验收规范》(GB50170-92)
12、《民用建筑电气设计规范》(JXCJ/T16-92)
13、《电力工程电缆设计规范》(SCB50217 -94)
14、《建筑设计放火规范》(SCBJ16-87
15、有关地铁公司的技术管理办法
16、其他有关规程
三、调试目的和主要技术参数
目的：电气调试是地铁电气专业施工的重要环节。电气调试是鉴定电气系统安装质
2
量、设计质量及设备材料质量的重要手段，是检验电气线路正确性及电气设备性能能否达到设计控制保护要求的重要工序，对以后设备能否正常运行及运行可靠性、安全性的关键。本站低压配电与照明专业是负责向车站内所有动力和非动力用电设备传输电能，并提供相应的控制，为车站和区间提供正常照明和事故照明以及相关标志照明。要和本专业承包范围内的环控、给排水及水消防，VRV、FAS、BAS、门禁、气体消防等专业密切配合，同时和站内通讯、信号、自动售检票、自动扶梯系统等各个系统的密切联系为其提供正常的电源及部分控制。
范围：从低压总进线断路器后的各低压配电开关柜、蓄电池应急电源柜；一般照明、事故照明、疏散导向照明、安全照明配电箱以及开关；用电终端，电缆、电线；环控、给排水、电梯、扶梯、屏蔽门、通讯、信号、VRV，AFC、FAS、BAS等专业设备电源箱内出线口。所有风机、单体电动风阀 、电动组合风阀、电动碟阀、风机控制箱和电源均由环控柜引出。所有动力配电箱、切换箱、水泵、一般照明、事故照明装置（蓄电池柜）均由低压柜引出电源，电、扶梯、防淹门、通讯信号、VRV,AFC、FAS等专业的电源也由低压柜引出。
重点：电线、电缆的绝缘检测；低压柜、环控柜、蓄电池应急电源柜、配电箱、控制箱的调试；一般照明、事故照明、疏散导向照明的通电调试；各种风机、水泵地通电试运转。
四、电气调试人员安排和调试工器具
1、调试人员安排：
组 长： 项目经理唐武
副组长： 项目副经理…… 项目总工…… 车站负责人……
成 员： 电气工程师…… 电气班长…… 电气班长……
值班电工…… 环控工程师…… 给排水工程师……
其他专业系统承包商配合人员 设备厂家配合人员
2、调试工器具：
序号 设备名称 数量 规格型号 主要性能指标
3
1 转速仪 1块 DT2234A 45-18000
2 千分表 1块 0-25 50-75
3 钳式电流表 2块 DM-6055 0-500
4 红外线测温仪 1块 200摄氏度
5 力矩扳手 1把 350N·M
6 干湿球温度计 4块
7 万用表 2块 DT940
8 兆欧表 1块 ZC-8 500V
9 兆欧表 1块 ZC-8 1000V
10 兆欧表 1块 ZC-8 2500V
11 接地电阻测试仪 1块 ZQ-8型 0-100Ω
12 相序表 1块 TG-3 500V
13 对讲机 4部
14 较线机 2部
五、与其它系统调试接口
1、与牵引供电系统：0.4KV动力变压器二次侧。
2、与BAS系统：
1）照明控制与BAS系统：机电设备监控箱内端子排。
2）环控设备与BAS系统：环控低压柜内端子排。
3）废水泵、污水泵、集水泵与BAS系统：泵箱控制箱内端子排。
4）与通信、信号、扶梯、AFC、屏蔽门等系统：各系统电源箱出线开关下端子。
六、调试内容
低压配电及照明系统调试内容主要包括配电装置的调整与试验，电气元件及电气线路的检查测试，二次回路试验、电动机试运转，事故照明装置调整与试验等。
低压配电柜主要是向环控电控柜、现场动力箱、切换箱、照明配电箱、污（废）水泵控制箱、区间维修箱、水泵箱、区间水泵等提供380/220V的低压电源。
环控电控柜主要是向车站及区间各类空调器柜、风机、风阀、风机盘管、水系统蝶
4
阀提供电源并控制设备正常运转，且向BAS系统提供各类设备运转情况和信息。
调试对象 重点检查、调试项目
动力电缆 型号、规格；相-相绝缘，相-地绝缘
封闭母线槽 耐压、绝缘、相序
低压配电柜 母线、馈线电缆及二次回路的绝缘电阻；低压电器动作情况检查、检验、整定；电流表、负感器检验
隧道风机 绝缘；启动及运行电流；电机温升；就地、环控、BAS正反转控制；软启动；风阀联锁
其它风机（含双速电机） 绝缘；启动及运行电流；电机温升；就地、环控、BAS控制；风阀联锁
电动风阀 开度；限位；环控、BAS控制；风机联锁
电动蝶阀 开度；限位；环控、BAS控制
排污泵 绝缘；启动及运行电流；电机温升；就地、BAS控制；高、中、低位自控
双电源切换 自投、自复；相序、相位一致
蓄电池装置 一般检查、绝缘试验、通电操作试验、浮充电装置试验
照明 试亮；照度；三相负荷平衡；事故应急照明装置；导向灯箱、公共区照明等就地和集中（BAS）控制
接地装置 接地电阻测试；等电位联接
6.1调试具备条件
6.1.1准备调试前，应将准备调试的设备安装完成，并验收合格；
6.1.2将准备调试的设备清扫、清洗干净，保持设备不受潮。若受潮，应采取通风措施或加温烘烤措施，使设备内外部干燥通风。
6.1.3设备备件齐全；
6.1.4检查设备接线是否正确、可靠；
6.1.5检查其是否符合受电条件；
6.2单体试验
单体试验分绝缘试验和特性试验两大类。
5
6.2.1绝缘试验：调试范围内的电缆额定电压为1Kv以下，电气设备、原件使用额定电压为500V以下，其绝缘性能用500v兆欧表测量进行判断。
6.2.2特性试验：对电气设备、仪表、原件（如电机、开关、接触器、时间继电器、热继电器、电流互感器等）的电气或机械方面的某些特性通过一定方法进行检查和测试，发现问题及时解决以确保设备、元件性能的可靠运行。
6.3回路检查
对一次供电线路及二次控制回路进行逐一检查，确保接线无误，绝缘良好，回路编号标识清晰，检查时做好记录。
6.4模拟调试
6.4.1通电试验必须在绝缘试验、特性试验及回路检查完毕并经驻地监理认可后进行。
6.4.2模拟试验的目的是检查控制装置能否实现其设计功能；试验时可拆开主接触器下出线以切断负荷，短接或断开外部引进触点，确认控制回路电压等级（380V/220V）。
6.4.3通电后仔细检查启动、停止、切换、正反转等操作的相关接触器、继电器、指示灯的动作或指示是否正确可靠，出现问题要查明原因，及时解决。
6.4.4试验完毕后要随即拆除临时短接线，恢复拆除线，以免留下隐患。
6.5空载调试
6.5.1空载调试的目的是检查电机的旋转方向、起动电流、温升、电流表、电压表的指示情况；检查电动阀门的开启方向、开启度以及其它设备受电情况。
6.5.2 风机送电前应先盘动电动机，查看叶轮是否转动灵活，且无异常振动与声响；风机送电前还需打开或关闭与之相关的电动风阀及手动风阀，然后需点动风机确定电机旋转方向，方向判定后须过五分钟后再次启动风机。水泵送电前必须打开进口阀门，关闭出口阀门,如管内无水，则只能点动。
6.5.3电机空载运行时间2小时，记录空载电流。
6.6负荷运行调试
6
6.6.1负荷调试在系统调试时配合进行。
6.6.2运行时主要检测运行电流、温升。电机负荷电流不超过额定电流的80%，温升不超过70℃。同时检查电气连锁、互锁等控制情况。
6.6.3调试时要同时做好记录。电机负荷连续启动次数，如无产品规定，可按下列规定执行：冷态时，可连续启动两次，对于带软启动设备的电机连续启动时间间隔为10分钟；热态时，可连续启动一次。
6.7电力电缆检测
电缆检测主要是检查电缆通断和绝缘情况，绝缘性能主要是测量电缆各相之间的绝缘电阻。
6.7.1电缆需测量相－相、相－地绝缘电阻值，并做好记录。
6.7.2绝缘电阻用500V兆欧表进行，测量时拆除一切对外连线，并用清洁干燥的布檫净电缆头，然后将兆欧表与被测电缆连接，逐相测量。测量时应该取1分钟的指示值。为了测量准确，应在缆芯端部绝缘处装屏蔽环，接到兆欧表的屏蔽端子上，以消除表面泄漏。
6.7.3由于电缆有相当量的分布电容，操作时兆欧表的摇动要速度均匀，以每分钟120圈为宜，测量完毕，应先断开火线再停止摇动，以免电容电流对兆欧表反充电损坏兆欧表，每次测量后都要充分放电。
6.7.4电缆直流耐压试验和直流泄漏试验，塑料电缆0.6KV额定电压，直流试验电压小于或等于2.4KV，试验时间15分钟。
6.7.5电缆相位检查，两端相位应一致。
6.7.6电缆的绝缘电阻与电缆长度与测量的温度有关，测量时要考虑这些因素。
6.8密集母线槽检测
6.8.1母线槽安装前需每段进行绝缘测试，绝缘电阻需≥5MΩ。
6.8.2母线槽安装后需整体进行绝缘测试，绝缘电阻需≥5MΩ。
6.8.3绝缘测试内容：相对相、相对零、相对地、零对地的绝缘。
地铁站级调试方案
K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案
I 目 录第一节 站级调试部署 .......................................................................................................... - 1 -
1 编制说明 ............................................................................................................................... - 1 -
2 工程概况 ............................................................................................................................... - 1 -
3 机电设备调试组织计划 ............................................................................................................ - 1 -
4 调试组织机构 ............................................................................................................................ - 2 -
4．1调试组织机构 ................................................................................................................ - 2 -
地铁调试总体方案
未知驱动探索，专注成就专业
1
地铁调试总体方案
介绍
地铁调试是指在地铁线路建设完成后，对各项设备和系统进行测试和调试的过程。地铁调试的目的是确保地铁线路的安全、稳定运行，以及检验各类设备和系统的性能和可靠性。本文档将介绍地铁调试的总体方案，包括调试的步骤，所需的设备和人力资源，以及质量控制和安全措施等内容。
调试步骤
地铁调试的整体流程可分为以下几个步骤：
1. 系统检查：对各个子系统进行全面的检查，确保各个设备正常工作，包括信号系统、通信系统、电力系统等。
2. 功能测试：对每个子系统进行功能测试，验证其各项功能是否符合设计要求，包括信号灯、门控系统、列车控制系统等。
3. 整体测试：将各个子系统进行整体联调测试，验证各个子系统之间的协同运行是否正常。 未知驱动探索，专注成就专业
2
4. 试车运行：在安全措施的保障下，进行试车运行，包括列车的牵引试验、制动试验、加速试验等。
5. 运行调试：在正式运行前，进行一段时间的运行调试，以验证地铁线路的可靠性和稳定性。
设备和人力资源
地铁调试所需的设备和人力资源如下：
1. 调试设备：包括信号发生器、测试仪器、通信测试设备等，用于进行调试实验和监测系统性能。
2. 专业人员：需要一支具备专业知识和经验的团队，包括工程师、技术人员和操作人员，用于进行设备调试和系统测试。
3. 调试车辆：用于试车运行和运行调试的地铁列车，需要满足安全标准和运行要求。
质量控制和安全措施
为确保地铁调试的质量和安全性，需要采取以下措施： 未知驱动探索，专注成就专业
3
1. 制定详细的调试计划和测试方案，明确任务和责任分工。
2. 严格按照标准和规范进行调试和测试，确保各项工作的准确性和可靠性。
3. 设立质量控制组，负责对调试过程中的数据和结果进行审核和验证。
4. 严格执行安全操作规程，确保调试过程中人员的安全，包括穿戴防护设备、遵守操作规程等。
5. 建立应急预案和演练，以应对可能发生的突发情况和事故。
地铁工程通信系统单机调试方案
地铁工程通信系统单机调试方案
地铁工程通信系统是保障地铁运营的重要组成部分，需要进行严格的单机调试。单机调试是指在不连接其他设备的情况下，单独对通信系统中的各个模块进行测试和调试，以保证各个模块正常工作并能够协同运行。下面是地铁工程通信系统单机调试的方案，包括调试内容、调试步骤、调试工具和注意事项等。
一、调试内容
1.通信模块测试：对通信系统中的各个通信模块进行测试，包括通信接口、数据传输速度、通信连通性等。
2.控制模块测试：对通信系统中的各个控制模块进行测试，包括控制指令发送与接收、控制信号传输等。
3.数据处理模块测试：对通信系统中的数据处理模块进行测试，包括数据接收与解析、数据处理与存储等。
4.故障检测与修复：对通信系统中可能出现的故障进行检测与修复，包括硬件故障和软件故障等。
二、调试步骤
1.搭建测试环境：根据通信系统的实际情况，搭建相应的测试环境，包括模拟地铁车厢、控制台和通信设备等。
2.连接设备和模块：将通信设备和模块按照系统要求连接好，包括连接通信接口、控制信号和电源等。
3.软件配置与初始化：对通信系统中的软件进行配置和初始化，包括设置通信参数、确定数据处理规则和初始化控制模块等。 4.模块功能测试：对通信系统中的各个模块进行功能测试，验证其是否正常工作，包括通信模块的连通性测试、控制模块的指令测试和数据处理模块的数据处理测试等。
5.故障检测与修复：对可能出现的故障进行检测与修复，包括对硬件故障的排查和修复，以及对软件故障的调试和修复等。
三、调试工具
1.通信测试工具：包括示波器、信号发生器和通信测试仪等，用于测试通信设备和模块的通信接口、连通性和数据传输速度等。
2.控制台调试工具：包括控制指令的发送与接收工具、控制信号的监测工具和控制信号传输的测试工具等，用于测试控制模块的功能和性能。
3.数据处理工具：包括数据接收与解析工具、数据处理与存储工具和数据分析工具等，用于测试数据处理模块的功能和性能。
地铁设备安装调试监理方案
地铁视频监控解决方案
页脚内容1
地铁设备安装调试监理方案
本工程主要是进行电气调试、空调调试工作，在电气调试方面主要是检查所有的电气盘柜及用电设备的性能，检查所有连接线的正确性，电气与FAS、BAS、IMS、电梯、导向等的接口连接。空调主要是水系统、风系统的测定及调整，与消防及自控有关联的电动（磁）阀门等，我们可以在调试过程中先检查其本身是否合格，消防及自控把线路接好后即可实现与空调系统的接口连接。针对本工程特点，调试分为三个组成部分：单机调试、系统调试和联合调试。我们的调试重点是前两个步骤，联合调试主要是配合系统进行联动调试，也是调试的一个难点。
1、 保调试工作工作顺利进行，施工项目经理部成立由总工程师为组长，技术、物资、施工及相关人员组成的调试领导小组。并要求厂家提供技术指导。
2、 调试前的检查准备工作
设备调试前将对设备安装进行全面检查，以确定设备是否已准确就位，螺栓是否紧固，与供电电缆及其它设备的联接是否准确，联结管道及设备内部是否已清除了杂物等等。这类检查均有书面记录，并报工程师审查。
调试步骤分为先辅机后主机、先部件后整机、先空载后带载、先单机后联动。 地铁视频监控解决方案
页脚内容2 凡上一步骤未符合要求的，抓紧整改达到要求后，才进行下一步骤。 在准备工作中，配齐足够的工具、材料、并确保安全防护设施齐全可靠。参加调试的人员，做到了解设备结构、性能，掌握操作程序和方法，具有安全知识和事故应急处理的能力，熟悉调试过程和自己的岗位职责。
为保证调试工作的顺利进行，成立调试小组、制定调试方案、编制调试计划、落实厂家配合、填写相关表格、全面检查基础工作。
3、 调试内容
（1）低压配电与照明系统调试
包括车站的低压配电柜（箱）调试、应急照明调试、一般照明调试、电动机调试、配合EMCS系统调试。防雷、接地系统测试。

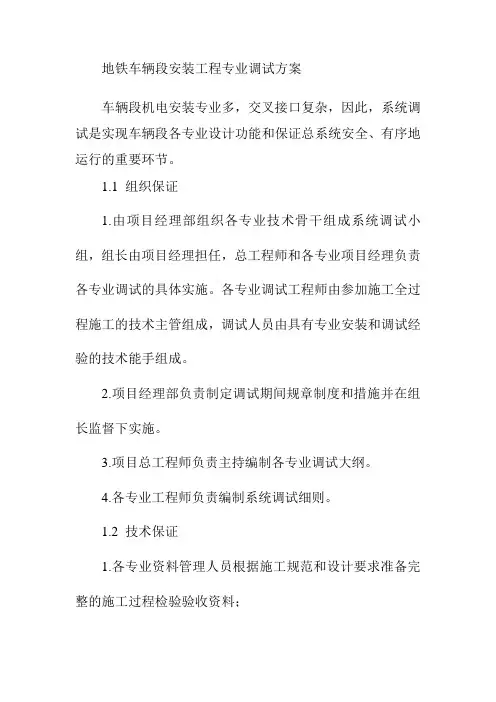

地铁车辆段安装工程专业调试方案
