数字电视地面广播技术与传输标准

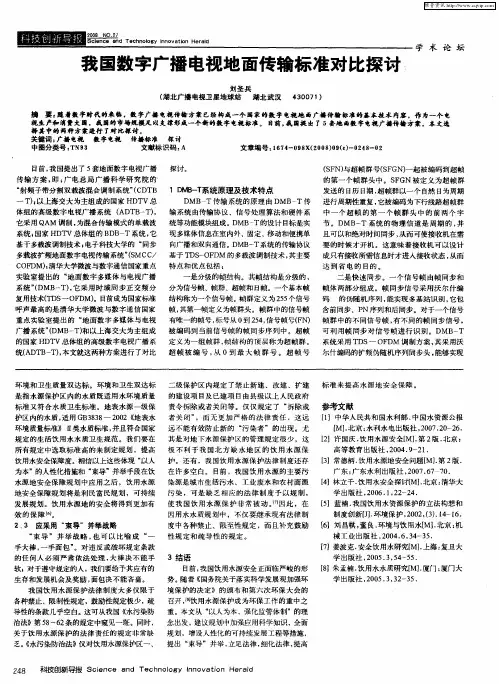

我国数字广播电视地面传输标准对比探讨
是分级的 帧结构 。其帧结 构是分级 的 ，
二 是快 速 同步 。一 个 信号 帧 由帧 同步 和
ห้องสมุดไป่ตู้
系 统 ”ＤＭＢ－ ）它采 用时 域 同 步正 交 频 分 分为信号 帧、帧群 、超帧和 目帧。一个 基本帧 帧体两 部分 组成 。 帧同 步信号 采用 沃 尔 什编 （ Ｔ， 复用技术 （Ｄ － Ｏ Ｄ 。目 成为国家标准 结构称 为一 个信号帧 。帧群定义 为 ２５ Ｔ Ｓ Ｆ Ｍ） 前 ５ 个信号 码 的 伪随 机序 列 ， 能实现 多基站 识 别 ， 它包 呼声 最高 的是清 华大 学微 波与 数字通 信 国家 帧， 其第 一帧定义 为帧群头 。帧群 中的信号 帧 含 前同步 、Ｐ Ｎ序 列和后 同步 。对 于一个信 号 重 点实验 室提 出 的 “ 面数 字 多媒体 与 电视 有唯一 的帧号 ， 地 标号 从 ０ ２４ 信号 帧号（Ｎ） 帧群 中的不 同信 号 帧 ， 不 同的帧 同步 信号 ， 到 ５， Ｆ 有 广播 系统 ”ＤＭＢ Ｔ 和 以上海 交大 为主 组成 被编 码到 当前 信号 帧的 帧 同步 序 列 中。超 帧 可 利 用帧 同步 对 信号 帧 进行 识 别 。Ｄ （ － ） ＭＢ Ｔ － 的 国家 Ｈ Ｔ Ｄ Ｖ总体组 的高级数 字 电视 广播 系 定义 为一 组帧群 ， 结构 的顶 层称 为超 帧群 。 帧 系统采用 Ｔ Ｓ Ｏ Ｄ 调 制方案 ， 采用沃 Ｄ — ＦＭ 其 统（ Ｄ Ｂ Ｔ ， 文就这两 种方案进行 了对 比 超 帧 被 编 号 ， ０到 最 大 帧 群 号 。 超 帧 号 尔 什编码的扩 频伪随机序 列 同步 头 ， Ａ Ｔ － ）本 从 能够实现
—
基 于多载波调制 技术 ； 电子科技 大学的 “ 同步 向广 播和双 向通信 。 ＭＢ Ｔ系统 的传输协议 要 的时候 才开 机 。这意 味着 接收 机可 以设 计 Ｄ —
地面数字电视广播发射设备技术参数和指标要求
一、地面数字电视广播发射设备技术参数和指标要求（一）、基于卫星传输的地面数字单频网技术参数和指标要求（规格型号：KFSJ-VI-805）1、范围本技术要求适用于符合国标（GB 20600-2006）、并且可用于地面数字电视广播激励器（支持基于卫星传输的单频网）的采购技术规范，并用于出厂验收和现场验收。
2、参照标准GB 20600-2006 《数字电视地面广播传输系统帧结构、信道编码和调制》GB/T 28436-2012 《地面数字电视广播激励器技术要求和测量方法》GB/T 28434-2012 《地面数字电视广播单频网适配器技术要求和测量方法》GB/T 14433-1993 《彩色电视广播覆盖网技术规定》GD/J 066-2015 《基于卫星传输的地面数字电视单频网适配器技术要求和测量方法》GD/J 067-2015 《基于卫星传输的地面数字电视单频网激励器技术要求和测量方法》3、技术参数要求3.1一般要求3.1.1环境条件环境条件要求如下：a)环境温度4正常工作：5℃～45℃；允许工作：0℃～50℃；b)相对湿度正常工作：≤90%（20℃）；允许工作：≤95%(无结露)；c)大气压力：86kPa～106kPa。
3.1.2工作电压a)电压幅度：176V～264V AC。
b)电源频率：50Hz±1Hz。
3.2接口要求a)数据输入采用ASI接口，BNC接头，阴型，输入阻抗为75Ω；b)10MHz时钟输入采用BNC接头，阴型，输入阻抗为50Ω，AC耦合，600mV≤VP-P≤900mV；c)1pps输入采用BNC接头，阴型，TTL电平，输入阻抗为50Ω；d)射频输出采用SMA或BNC或N型接头，阴型，输出阻抗为50Ω；e)监测输出采用SMA或BNC接头，阴型，输出阻抗为50Ω；f)遥控、监控接口采用RS232或RS485或RJ45，其中RS232采用DB9接头，阳型；RS485采用DB9接头。
DTMB标准
帧体〔frame body〕
本系统中预设了64 种不同的系统信息模式，并采用扩频技术传输。
和 C 有两种模式：C=1 或C=3780；
32个调•制和C码=率1等模式C指=示3符78号0
两种模式通用的帧体结构如图：
帧体（3780 个符号）
为了对抗脉冲干扰、多径衰落等引起的突发错误，需要引入交织。
• 帧体信息结构 FEC 编码输出的比特数据被拆分成5比特为一组的符号〔b4b3b2b1b0〕。
系统信息第4 比特定义
信道：为了保证通信系统的传输可靠性，克服信道中的噪声和干扰的。
信源编码采用MPEG-2压缩编码标准，它首先对音频、视频数据分别进行音频编码、视频编码，然后与辅助信息、控制信息一起进行
节根 前目本向复 数纠用据 错，块 编4形与 码个成系 产数统 生帧字信 的体电息 比视组特模节合 流式目〔 要流复 转指，用 换示再〕 成将后 均符多， 匀号个经 的节过nQ目帧A流体M3指〔进数2n行据示个：传处星符调输理座复形号制点用成数和。帧〕体码符。号率流等〔最模先式进入的F3E7C4编4 码个比数特作据为符符号号码字的LSB〕。
系统信息第4 比特定义
s4
表示含义
0
交织模式1
1
交织模式2
S5保存
该6 比特系统信息将采用扩频技术变换为32 比特长的 系统信息矢量。
通过一系列的处理，每个系统信息矢量长度为32 个复 符号。在其前面再加4 个复符号作为数据帧体模式 的指示。这4 个复符号在映射前，C=1 模式时为 “0000〞，C=3780 模式时为“1111〞，这4 个比特 也采用I、Q 相同的4QAM 映射为4 个复符号。
交织〔interleaving〕
• 为了对抗脉冲干扰、多径衰落等引起的突发错误，需要引入交织。改 变数据或数据块的发送顺序的技术，籍此使原本相邻的数据或数据块 经受相对独立的信道畸变。
地面数字电视广播发射机技术要求和测量方法
地面数字电视广播发射机技术要求和测量方
法
一、技术要求：
1.发射机必须符合国家现行的电视广播发射机技术标准；
2.发射机应当满足地面数字电视广播系统的发射要求；
3.发射机应当具有稳定可靠的发射性能，能够保证信号源的完整传输；
4.发射机应当具有良好的抗干扰能力，能够在复杂环境下稳定工作；
5.发射机应当具有灵活的控制和调试功能，满足维护管理和运行需要。
二、测量方法：
1.发射机输出功率的测量应采用无线电测量法，具体方法可参照国家
现行的电视广播发射机功率测量标准；
2.发射机频率的测量应采用高稳频率计或频谱分析仪等测量设备，具
体方法可参照国家现行的电视广播发射机频率测量标准；
3.发射机调制度的测量应采用示波器及相关测量设备进行调试和测量，具体方法可参照国家现行的电视广播发射机调制度测量标准；
4.发射机误码率的测量应采用数字干扰分析仪等相关设备进行测量，
具体方法可参照国家现行的电视广播发射机误码率测量标准。
以上为地面数字电视广播发射机技术要求和测量方法的简介。
具
体详细内容请参照国家现行的相关技术标准。
什么是DTMB
中国地面数字电视传输标准地面数字电视传输标准是数字电视传输系统的标准。
针对这个标准，广电总局有这样的要求：支持单向广播基本模式，将非对称双向传输作为扩展模式；支持固定（含室内、外）接收和移动（含便携手持）接收；它传输的业务是高清、标清、数字声、多媒体信息、数据广播及各种混合业务。
广电总局的规划是2008年开始全面推广地面数字电视，2015年关闭模拟电视。
根据目前的情况来看，今年年底中国将在有涉奥项目的六个城市和四个省来进行试点播出。
根据这样的要求，我国制定了一个被命名为"数字电视地面多媒体广播(DTMB)"的标准。
这个标准（下文简称"国标"）2006年8月正式对外公布，成为我国广播领域里唯一的强制性的标准，今年8月1日开始执行。
从原理上讲，这个标准支持330种可组合的模式。
现在大家关心的问题不是模式多，而是单载波和多载波都有的问题。
由图1可以看到，所谓单载波和多载波，在表现成数字处理作快速识别变换的时候，只有一个差别，快速识别变换的次数是1就是单载波，次数是3780就是多载波。
除了这一点不同以外，其他所有的结构都是单载波、多载波放在一起的。
从这个意义上讲，DTMB不是单载波与多载波的拼接、组合，而是一个融合。
图1地面数字电视传输标准的数据输入用什么接口？我认为MPEG-Ⅱ是不可回避的。
因为它同时可以兼容AVS，AVS在移动接收和手机电视里将会大有作为。
DTMB采用了最新的纠错编码方式--LDPC+BCH纠错编码。
这是继Turbo码之后又一种可以逼近香农极限的信道编码，前向纠错编码由外码（BCH码）和内码（LDPC，低密度奇偶校验码）级联实现。
DTMB采用了分级帧结构，见图2。
最小的帧只有500微秒，所以，任何一天里的任何500微秒的信息都可以被分割出来，分别加以存储和传输。
这是中国标准的一个特色。
图2国标DTMB的系统数据传输率共33种，最低的码率：8兆的通道可以传输4.8Mbps 的数据率，最高的传输速率是32.486Mbps。
dvb-t
DVB-T1. 什么是DVB-TDVB-T（Digital Video Broadcasting – Terrestrial）是一种数字电视广播技术，用于通过地面无线传输数字电视信号。
它是一种广泛应用于欧洲和亚洲国家的数字广播技术标准。
DVB-T采用信号压缩和数字处理技术，可以实现高质量的音频和视频传输。
它利用更高的压缩比和错误校正技术，提供了比传统模拟广播更高的图像和声音质量。
2. DVB-T的特点DVB-T在数字电视广播领域具有以下特点：2.1. 高质量的音频和视频传输DVB-T采用了现代的信号压缩和纠错技术，使得音频和视频传输具有更高的质量。
相较于传统的模拟广播，DVB-T可以实现更清晰的图像和更逼真的声音。
2.2. 多路传输和多媒体服务DVB-T能够同时传输多路电视频道和音频频道，为用户提供更丰富的选择。
此外，它还支持数据传输，可以用于提供互动服务、电子导航、电子商务等多媒体服务。
2.3. 灵活的服务覆盖DVB-T广播信号可以通过地面传输，能够在广阔的地理范围内提供服务覆盖。
由于信号传播距离远，用户可以在城市和农村地区都能够接收到稳定的数字电视信号。
2.4. 高效的频谱利用DVB-T利用信号压缩和多路复用技术，使得同一个频率上可以同时传输多个电视频道。
这种频谱利用方式大幅提高了频段的利用效率，能够提供更多的电视节目选择。
3. DVB-T的应用DVB-T广播技术已经在许多国家得到广泛应用。
以下是一些常见的应用场景：3.1. 电视广播DVB-T是数字电视广播的主要技术标准，许多国家已经全面转向数字电视广播。
用户通过DVB-T接收器可以收看高清晰度的电视节目，并且可以通过互动服务获得更多的信息。
3.2. 移动电视DVB-T也可以用于移动电视的传输。
通过将DVB-T接收器集成在移动设备中，用户可以随时随地收看电视节目，例如在公交车、火车上等场合。
3.3. 数据广播DVB-T还支持数据广播，可以用于传输天气预报、新闻快讯、股票行情等实时数据。
广播电视地面数字电视技术分析
广播电视地面数字电视技术分析摘要：随着信息技术的高速发展，大数据时代已经来临，在大数据技术的支持下，市场行情瞬息万变，虽然在新媒体快速发展的背景下，传统广播电视行业面临前所未有的生存挑战，但是这也为广播电视行业的转型与创新提供了新机遇。
传统的广播电视行业具有时效性强、权威性强、受众范围广等一系列优势，能够在社会中引导正确舆论，搭建起人民群众与政府之间的沟通桥梁。
地面数字电视技术是确保观众能够正常收看电视节目的重要技术，具有重要的应用价值，对其进行深入研究有着十分重要的社会意义和经济意义。
关键词：广播电视；地面数字电视；技术1地面数字电视广播的概念地面数字电视广播是移动和固定终端的数字无线电视技术标准，目前在中国、古巴、澳大利亚等地区应用。
我国的地面数字电视广播以公益性、基本性、均等性、便利性为原则，提供免费和公益的广播电视服务。
我国地面数字电视广播的标准在不断完善和发展，逐渐成为世界范围内第四个数字电视国际标准，支持32.486Mb·s-1净载荷数据传输率、标准清晰度电视及高清晰度电视传输，同时也支持固定接收和移动接收，单频组网和多频组网。
2地面数字电视技术在广播电视中的有效运用策略2.1确定发射电场强度地面数字电视技术的发射场强会直接影响信号的信噪比和信号能量，所以若想进一步扩大信号的覆盖范围，就必须对发射场强进行深入研究，有效提高数字地面电视技术的应用效果。
为了确定发射场强度，工作人员需要充分利用地面数字电视技术对发射电场强度进行精准确认，切实保障电场强度能够满足信号的高覆盖率要求。
为保证发射信号实现大面积的覆盖，应使发射频率与发射场强稳定，如此才能降低外界因素干扰，确保信号稳定。
2.2考虑发射天线的应用类型为了降低电磁波的空间辐射，通常会选择地面数字电视发射，发射天线是主要的发射装置，可以实现地面数字电视信号发射，其传输的质量好坏，常常会受到电磁波方向性、衍射性和干涉性的影响。
所以，在应用地面数字电视技术时，工作人员必须要综合考虑发射天线的水平极化和垂直极化，有效提升地面数字电视技术的应用效果。
数字电视地面国家标准
数字电视地面国家标准
数字电视地面国家标准是指在数字电视领域内，国家制定的用于规范数字电视
地面传输系统的技术标准。
这些标准的制定对于数字电视地面传输系统的发展和应用具有重要意义，能够保障数字电视地面传输系统的稳定运行，提高传输质量，促进数字电视产业的发展。
首先，数字电视地面国家标准的制定是为了规范数字电视地面传输系统的技术
参数和传输方式。
通过统一的技术标准，可以确保不同厂家生产的数字电视设备之间的兼容性，保障用户的利益，提高数字电视地面传输系统的整体质量。
其次，数字电视地面国家标准的制定也是为了推动数字电视技术的创新和发展。
标准的制定过程中，会考虑到最新的技术发展趋势和用户需求，促进数字电视地面传输系统的技术升级和创新，推动数字电视产业的发展。
另外，数字电视地面国家标准的制定还可以提高数字电视地面传输系统的安全
性和稳定性。
通过严格的技术标准和规范，可以有效防止数字电视地面传输系统出现故障和安全隐患，保障用户的观看体验，提高数字电视地面传输系统的可靠性。
总的来说，数字电视地面国家标准的制定对于数字电视地面传输系统的发展和
应用具有重要意义。
它不仅可以规范数字电视地面传输系统的技术参数和传输方式，保障用户的利益，还可以推动数字电视技术的创新和发展，提高数字电视地面传输系统的整体质量，提高数字电视地面传输系统的安全性和稳定性。
因此，我们应该高度重视数字电视地面国家标准的制定工作，积极参与标准的
制定和修订，促进数字电视地面传输系统的健康发展，推动数字电视产业的持续繁荣。
希望未来能够有更多的优秀标准出台，为数字电视地面传输系统的发展和用户体验提供更好的保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电视地面广播技术与传输标准
发表时间：
2019-09-17T15:55:28.380Z 来源：《城镇建设》2019年第15期 作者： 李宏伟
[导读] 本文对数字电视地面广播技术进行分析，并介绍了传输标准的技术要求。
承德广播电视台
067000
摘要：地面无线广播作为电视广播的传统手段，由于其所独具的简单接收和移动接收的能力，能够满足现代信息化社会所要求的。信
息到人
”的基本需求。所以，数字电视地面广播在未来数十年中将具备极太的商业价值。本文对数字电视地面广播技术进行分析，并介绍了
传输标准的技术要求。
关键词：数字电视；地面广播技术；传输标准
1
引言
数字电视广播主要通过卫星、有线电视及地面元线等三种传输方式实现。一般认为，卫星广播着重于解央大面积覆盖。有线电视广播
着重于解决
“信息到户”，特别是在城镇等人日居住稠密地区。而地面无线广播作为电视广播的传统手段，由于其所独具的简单接收和移动接
收的能力，能够满足现代信息化社会所要求的。信息到人
”的基本需求。所以，数字电视地面广播在未来数十年中将具备极太的商业价值。
另一方面，数字电视广播近十年来的技术发展告诉人们。卫星和有线电视广播的基本传输体制已确定，世界技术先进国家在系统设计和芯
片开发上已有相当技术积累，其相关市场应用和产品也极为丰富。而数字电视地面广播的传输环境恶劣。频谱资源有限，应用需求分散。
其标准在各国仍有极大的争议，特别是在提高固定接收的稳定性以及移动接收的性能等方面有很大的改进潜力。广义而言，数字电视地面
广播系统可被视为
—个上、下行非对称的宽带无线数字通信系统。现有的移动通信系统，如 TDMA、cDMA 等，目前只能在较低的数据速
事下工作，优秀的无线、宽带、移动传输系统是当前世界信息技术领域的研究焦点之一。
2
数字电视地面广播需求条件
2.1
数字电视接收应至少与现有模拟电视接收一样好
电视观众可使用接收模拟电视信号的设施容易地接收到稳定的无线数字电视信号，包括在室内采用简单、小型和低增益天线实现稳定
接收。在数字电视服务区边缘地带及其它一些信号微弱地区，可以通过使用带方向性、高增益的室外天线接收到数字电视信号。也就是
说，在存在较强静态和动态多径的环境中，数字电视地面广播系统能够稳定工作。
2.2
系统的数据传输容量应得到保证
在规定的广播频道带宽内，要求教字电视广播系统能够提供包括高清晰度电视、多路标准清晰度电视、多路音频数据以及包括系统业
务和控制信息、节目指南、多语种等在内的大量辅助数据。系统应具备足够高的载荷率
“Paylod”以支持这些业务，考虑到数字电视日后发展
的广阔空间和业务应用的多样性和对传输容量的不断增长的需求，数据传输容量的大小是衡量一个数字电视广播系统设计好坏的重要指
针。对相对传输总容量较小的地面广播就更显得关键和重要。在试图提高系统其它性能指针时，不能以过多损失数据传输容量为代价。
2.3
系统必须支持便携接收应用
便携接收应是无线广播的最基本接收形式之一。但需要确定便携接收的定义是指“允许接收机从一处搬移到另一处，但观看时是不动
的
”。还是指“步行移动接收”，例如使用笔记本计算机在较低运动速度下收看数字电视广播信号。
2.4
系统应考虑支持移动接收应用
国外现有系统在设计定型阶段太多授有充分考虑系统的移动接收性能。事实上，移动接收能力是数字电视地面广播与卫星及有线电缆
广播相比独具特色之处，若系统能够以较大的传输码率实现移动接收
(至少是在车辆行驶速度范围内)，地面广播的应用范围和形式会大大增
加。当然，移动接收时的传输容量耍明显低于固定接收的传输容量。
3
数字电视地面广播系统的根本技术难点
数字电视传输系统性能的优越性主要来源于信道编码和信号调制方式。卫星和有线电缆的广播环境与理想的白噪声模型极为接近，而
优秀的信道编码和信号调制方式一般都是针对自噪声模型设计的，这样的信道编码调制可以在卫星和有线电缆广播中得到很好的应用，系
统性能可以接近理论值。而地面广播的环境显然不是白噪声模型，没有任何信道编码调制技术可以在地面广播的环境下被优化地使用。
美、欧已有的系统都反映出这一特点：即在实验室的白噪声环境下，两者都接近理论值。但一旦处于实际的地面广播环境下。两套系
统性能都发生明显的劣化。美国系统虽然在白噪声性能方面优于欧洲系统，但美国系统没有考虑严重的多径环境柯衰落现象。其接收实际
地面广播信号能力逊于欧洲系统。事实上，现有系统在白噪声条件下具有增益的编码在实际环境中不但无助于提高性能，反而加剧了系统
性能的恶化。
地面广播的信道特性变化剧烈，信号幅度、相位的变化。多径的时延和幅度的变化速度都远比卫星和有线电缆信道复杂。系统古巴稳
定工作的区域有限，对系统信号处理能力。尤其是处理速度及稳定性要求苛刻。再加上地面广播要求与现有模拟电视广播兼容。大功率非
线性发射使相邻频道间的干扰加剧，若系统各个纠错编码保护环节不能很好地协调工作，就会顾此失彼，各部分性能互相牵制，使系统始
终处于不稳定和亚优化的状态。
4
中国传输标准方案的技术要求
(1)
按重要性顺序，尽量满足上述第二节中所列出的数字电视地面广播需求条件：系统具备固定接收和移动接收两种主要工作模式，能
够实现在强多径和动态环境中稳定接收的同时，保证系统的传输数据容量不低于现有国外系统的对应值。具体说，系统的整体性能应至少
与欧洲系统一样好或更加优异。
(2)
考虑到数字地面广播和有线电缆广播可能构成未来数字电视广播的主要市场，所研制的地面传输方案应使其接收机易于兼容数字有
线电缆解调解码方案。即系统应兼容数字有线电缆方案。
(3)
系统应及早形成接收芯片的设计方案，并应以中国企业首先申请接收技术实现专刺和研制成功符合标准方案的样片。
在恶劣的地面广播多变通道条件下，设计一个能够在周定和移动接收环境中，稳定实现大数据容量传输的数字电视地面广播系统是比
较困难的。已有国外标准方案都存在技术缺陷。中国目前正在研究制定自己的数字电视标准，在地面广播传输领域巳积累了相当多的实际
经验，具有较好的研究基础。只要继续在政府支持下，不懈努力，汲取现代技术精华，完全有可能形成技术先进、性能优越的传输标准方
案。这对于中国数字电视产业乃至整个信息产业的健康发展将产生深远影响。
参考文献
[1]
孙西振.数字电视地面广播传输标准研究[D].山东大学，2006.
作者简介
:李宏伟，男，1969年12月出生，河北省承德市双桥区人，承德广播电视台记者，河北省承德党校大专。
