新型正交异性桥面板疲劳性能分析　

陶永亮　，张俊平　，黄海云　

（１．广州大学土木工程学院，广东广州５１０００６；２．广东省交通职业技术学院，广东广州５１０１７０）　

摘要：为了减少传统正交异性板的疲劳损伤以及提高其抗疲劳特性，邓文中院士提出了一种新型的正交异　

性板截面型式．文章主要以这种新型的桥面板为研究对象，通过有限元软件分析计算，可知其疲劳性能优于传　

统正交异性板．　关键词：新型正交异性桥面板；标准疲劳车；有限元分析；疲劳性能　

中图分类号：Ｕ　４４１　文献标志码：Ａ　

正交异性桥面板因自重轻，承载能力大，施工　

周期短等优点，在大、中跨径桥梁中得到广泛的应　

用．然而，由于桥面板直接承受车轮荷载的反复作　

用，并且应力影响线较短，一辆车经过时会引起数　

次的应力循环，加之焊接处的应力集中及残余的　

焊接缺陷，正交异性板在使用过程中易发生疲劳　

开裂．近年来，由于我国公路运营车辆荷载增长较　

快，加上超载问题屡禁不止，钢桥正交异性板的疲　

劳开裂已经成为桥梁界一个比较棘手问题，一些　

大型重要桥梁因此而不得不采取限载或分流措　

施，成为学术界关注的焦点之一．　

为改善正交异性板的受力及疲劳性能，邓文　

中院士提出了一个新的构思¨　，在传统正交异性　

板的基础上加厚桥面板、加大纵肋尺寸，同时增大　

纵肋和横梁，并采用热轧的方法制造纵肋．该新型　

的正交异性桥面板的主要截面尺寸：桥面板厚１８　

ｍｍ，采用３８０　ｍｍ高的变厚度圆弧形纵肋，肋间距　

８００　ｍｍ，横隔板厚度为１２　ｍｍ，横隔板间距为８　１ＴＩ，　

传统与新型正交异性板截面具体尺寸见图１～２．　

开口肋正交异性钢桥面疲劳设计参数研究

叶华文;徐勋;强士中;侯苏伟

【期刊名称】《西南交通大学学报》

【年(卷),期】2012(047)003

【摘要】为评估重庆两江大桥单索面斜拉桥正交异性钢桥面板疲劳设计参数的合理性,对由盖板、板肋和横隔板组成的箱形正交异性钢桥面板模型进行了疲劳试验和有限元分析.基于应力等效方法,对桥面板、横隔板与纵肋三向交叉部位,进行了竖向和横向双向加载试验、等效实桥疲劳应力幅值2 000万次作用疲劳试验,在此基础上,分析了3种开孔方式、构造细节、横隔板厚度及铺装层厚度等因素对疲劳性能的影响.研究结果表明:横隔板厚度和铺装层厚度对疲劳性能的影响很大；与钥匙形和圆形相比,苹果形开孔结构的主拉应力最小,为13.7 MPa,疲劳性能最优.建议开口肋正交异性板构造横隔板厚度大于16 mm,并采用苹果形开孔方式.

【总页数】8页(P379-386)

【作者】叶华文;徐勋;强士中;侯苏伟

【作者单位】西南交通大学土木工程学院,四川成都610031;西南交通大学土木工程学院,四川成都610031;西南交通大学土木工程学院,四川成都610031;西南交通大学土木工程学院,四川成都610031

【正文语种】中文

【中图分类】TU338;U443.31

【相关文献】 1.新型镦边U肋正交异性钢桥面板疲劳设计参数研究 [J], 黄懋科;罗雪峰

2.正交异性钢桥面板开口肋空孔形式疲劳优化分析 [J], 陶晓燕

3.新型半开口纵肋正交异性钢桥面板疲劳性能试验研究 [J], 王仁贵;欧阳;徐秀丽;肖汝诚

4.基于3D-DIC的正交异性钢桥面板横隔板开口处疲劳性能试验研究 [J], 李枝军;

王浩; 王仁贵; 徐秀丽; 李雪红

5.开口加劲肋正交异性钢桥面铺装力学行为特性研究 [J], 姚波;张磊;程刚

因版权原因，仅展示原文概要，查看原文内容请购买

钢桥梁制造有关问题之八

再论正交异性钢桥面板疲劳控制技术----

正交异性钢桥面板疲劳细节优化方案探讨

张剑峰李军平车平

前言

正交异性钢桥面板广泛应用于大跨度桥梁中，该类结构在运营过程中出现了大量疲劳裂纹，引起了大家的广泛关注。近二十年来，国内的多家机构对正交异性钢桥面板的疲劳问题进行了大量研究，力求解决这一难题，并取得了一定的成果。目前,针对该结构细节提出了多项创新优化方案，其中部分方案已应用于新建项目。本文就各优化方案再次进行探讨。

1、正交异性钢桥面板疲劳裂纹成因

正交异性钢桥面板的疲劳是一个系统问题，外因是反复作用的汽车荷载，内因就是构造细节(包括制造因素的影响)，外因和内因的共同作用从而萌生裂纹。针对正交异性钢桥面板的疲劳裂纹，国内外多个机构进行了大量的试验研究，研究结果表明，此结构的疲劳裂纹可分为由荷载引起的开裂和面外变形引起的开裂，前者也称为主应力引起的开裂，后者也称为次应力引起的开裂。[1]

1.1 主应力引起的疲劳裂纹

正交异性钢桥面板由主应力引起疲劳裂纹的部位不多，主要是U肋嵌补段对接焊部位，因现场仰焊难以保证焊缝质量,且背面贴钢衬垫的结构细节导致其疲劳等级较低，在车辆荷载作用下，该对接焊缝很容易萌生疲劳裂纹。根据研究成果，目前已将该部位的连接方式由焊接改成高强度螺栓连接，实桥应用情况良好，其疲劳问题已基本得到解决，在此不予讨论。

1.2 面外变形引起的疲劳裂纹

正交异性钢桥面板疲劳裂纹主要集中在U肋与横隔板交叉部位下端(即横隔板弧形缺口)，以及U肋与面板的焊缝部位。统计数据表明，以上两类疲劳开裂分别约占疲劳裂纹总数的38.2%和18.9%[2]。究其根源，此两类裂纹均属于面外变形引起的疲劳开裂。

1.2.1 U肋与面板焊缝的裂纹

正交异性钢桥面板直接承受轮载反复作用，面板产生如图1所示的结构变形，纵肋与面板连接处承受相互平衡的三个弯矩的共同作用，焊缝两侧力矩交替变化，于是，在焊根和焊趾处产生弯曲次应力，疲劳裂纹便从焊趾和焊根处萌生扩展。在轮载的反复作用下，焊根处的钢板反复进行面外变形，即不停地开合，由于焊根处为一个天然缺口，应力集中较为明显，从而，大幅降低了疲劳强度。其中，焊趾处可通过控制焊接参数、消除咬边等危害性缺陷来解决。在内焊设备未开发出来之前，焊缝内部无法焊接，焊根处通常要求增加焊缝厚度以减小其应力峰值，故相关规范均要求焊缝的熔透率不低于75%，且焊缝的有效厚度大于U肋板厚。试验研究表明，只要达到此要求，疲劳性能基本能满足要求，但在生产中往往很难做到100%达到。

正交异性桥面板

第 4 章虎门大桥正交异性钢桥面板疲劳问题研究 ....................................................................... 2 4.1 绪论 ....................................................................................................................................... 2

4.1.1 正交异性钢桥面板的发展概况 .................................................................................... 2

4.1.2 正交异性钢桥面板的疲劳细节 .................................................................................... 9 4.2 虎门大桥疲劳裂纹现状及成因 ...............................................................................................18

4.2.1 虎门大桥疲劳裂纹现状 ............................................................................................ 18

4.2.2 虎门大桥疲劳裂纹的成因分析 .................................................................................. 22 4.3 正交异性钢桥面板局部应力分析 ............................................................................................28 4.3.1 有限元分析模型 ....................................................................................................... 28

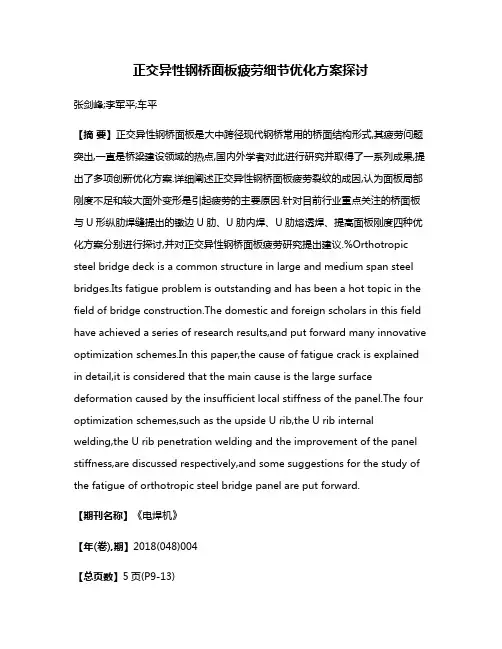

正交异性钢桥面板疲劳细节优化方案探讨

张剑峰;李军平;车平

【摘要】正交异性钢桥面板是大中跨径现代钢桥常用的桥面结构形式,其疲劳问题突出,一直是桥梁建设领域的热点,国内外学者对此进行研究并取得了一系列成果,提出了多项创新优化方案.详细阐述正交异性钢桥面板疲劳裂纹的成因,认为面板局部刚度不足和较大面外变形是引起疲劳的主要原因.针对目前行业重点关注的桥面板与U形纵肋焊缝提出的镦边U肋、U肋内焊、U肋熔透焊、提高面板刚度四种优化方案分别进行探讨,并对正交异性钢桥面板疲劳研究提出建议.%Orthotropic

steel bridge deck is a common structure in large and medium span steel

bridges.Its fatigue problem is outstanding and has been a hot topic in the

field of bridge construction.The domestic and foreign scholars in this field

have achieved a series of research results,and put forward many innovative

optimization schemes.In this paper,the cause of fatigue crack is explained

in detail,it is considered that the main cause is the large surface

deformation caused by the insufficient local stiffness of the panel.The four

optimization schemes,such as the upside U rib,the U rib internal

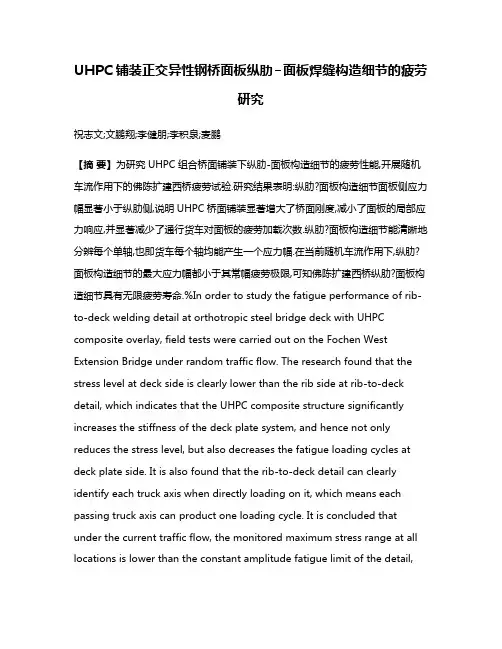

UHPC铺装正交异性钢桥面板纵肋
