基于孔隙结构的页岩渗透率计算方法
２０１４年第３８卷 第２期 中国石油大学学报（自然科学版） Ｊｏｕｒｎａｌ ｏｆ Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｐｅｔｒｏｌｅｕｍ Ｖｏｌ＿３８ Ｎｏ．２ Ａｐｒ．２０１４
文章编号：１６７３—５００５（２０１４）０２－００９２－０７ ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１６７３－５００５．２０１４．０２．０１４
基于孔隙结构的页岩渗透率计算方法
孙 海 ，一，姚 军 ，张 磊 ，王晨晨 ，孙致学 ，闫永平。，庞 鹏
（１．中国石油大学石油工程学院，山东青岛２６６５８０；２．中国石油大学地球科学与技术学院，山东青岛２６６５８０；
３．长庆油田分公司油气工艺研究院．陕西西安７１００２１）
摘要：采用修正表观渗透率的达西定律可描述气体在致密页岩中的运移机制。表观渗透率可用固有渗透率和孔隙 度表示，而常规的试验方法无法准确测量页岩气藏的固有渗透率和孔隙度。提出一种基于孔隙结构图像的页岩固 有渗透率、孔隙度和表观渗透率计算方法，首先基于Ｘ射线衍射和扫描电镜分析页岩岩心的矿物组成和孔隙结构， 采用马尔科夫链蒙特卡洛方法构建页岩三维数字岩心，并应用格子Ｂｏｈｚｍａｎｎ方法计算数字岩心的孔隙度和固有渗 透率．得到固有渗透率和孔隙度的关系式并计算页岩的表观渗透率。结果表明：页岩中孔隙主要为纳米级孔隙和微 米级孔隙：努森数小于０．Ｏｌ时表观渗透率等于固有渗透率，此时达西定律仍然适用；努森数大于０．Ｏｌ时，数值越大，
表观渗透率系数越大，此时达西定律不再适用；固有渗透率越小，压力越小，表观渗透率系数越大。 关键词：数字岩心；页岩气；格子Ｂｏｌ￣ｍａｎｎ方法；马尔科夫链蒙特卡洛方法；渗透率 中图分类号：ＴＥ ３１１ 文献标志码：Ａ
Ａ ｃｏｍｐｕｔｉｎｇ ｍｅｔｈｏｄ ｏｆ ｓｈａｌｅ ｐｅｒｍｅａｂｉｌｉｔｙ ｂａｓｅｄ ｏｎ ｐｏｒｅ ｓｔｒｕｃｔｕｒｅｓ
ＳＵＮ Ｈａｉ ｒ，ＹＡＯ Ｊｕｎ ，ＺＨＡＮＧ Ｌｅｉ ，ＷＡＮＧ Ｃｈｅｎ．ｃｈｅｎ ，ＳＵＮ Ｚｈｉ－ｘｕｅ ，
ＹＡＮ Ｙｏｎｇ．ｐｉｎｇ ，ＰＡＮＧ Ｐｅｎｇ
（１．Ｓｃｈｏｏｌ ｏｆ Ｐｅｔｒｏｌｅｕｍ Ｅｎｇｉｎｅｅｒｉｎｇ ｉｎ Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｐｅｔｒｏｌｅｕｍ，Ｑｉｎｇｄａｏ ２６６５８０，Ｃｈｉｎａ； ２．Ｓｃｈｏｏｌ ｏｆ Ｇｅｏｓｃｉｅｎｃｅｓ ｉｎ Ｃｈｉｎａ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｐｅｔｒｏｌｅｕｍ，Ｑｉｎｇｄａｏ ２６６５８０，Ｃｈｉｎａ； ３．Ｏｉｌ＆Ｇａｓ Ｔｅｃｈｎｏｌｏｇｙ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｃｈａｎｇｑｉｎｇ Ｏｉｌｆｉｅｌｄ Ｃｏｍｐａｎｙ，Ｘｉ。ａｎ ７１００２１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａ ｍｏｄｉｆｉｅｄ Ｄａｒｃｙ‘Ｓ ｌａｗ ｗｉｔｈ ａｐｐａｒｅｎｔ ｐｅｒｍｅａｂｉｌｉｔｙ ｉｓ ｕｓｅｄ ｔｏ ｄｅｓｃｒｉｂｅ ｔｈｅ ｇａｓ ｔｒａｎｓｐｏｒｔ ｍｅｃｈａｎｉｓｍｓ ｉｎ ｔｉｇｈｔ ｓｈａｌｅ ｒｏｃｋｓ，ａｎｄ ｔｈｅ ａｐｐａｒｅｎｔ ｐｅｒｍｅａｂｉｌｉｔｙ ｃａｎ ｂｅ ｃｏｒｒｅｌａｔｅｄ ｔｏ ｔｈｅ ｉｎｔｒｉｎｓｉｃ ｐｅｒｍｅａｂｉｌｉｔｙ ａｎｄ ｐｏｒｏｓｉｔｙ ｏｆ ｔｈｅ ｒｏｃｋｓ，ｗｈｉｃｈ ａｒｅ ｄｉｆｆｉ—
ｃｕｌｔ ｔｏ ｍｅａｓｕｒｅ ｕｓｉｎｇ ｃｏｎｖｅｎｔｉｏｎａｌ ｅｘｐｅｒｉｍｅｎｔａｌ ｍｅｔｈｏｄｓ．Ａ ｎｅｗ ｃｏｍｐｕｔｉｎｇ ｍｅｔｈｏｄ ｆｏｒ ｔｈｅ ｉｎｔｒｉｎｓｉｃ ｐｅｒｍｅａｂｉｌｉｔｙ，ｐｏｒｏｓｉｔｙ ａｎｄ ａｐｐａｒｅｎｔ ｐｅｒｍｅａｂｉｌｉｔｙ ｏｆ ｓｈａｌｅ ｗａｓ ｐｒｏｐｏｓｅｄ ｂａｓｅｄ ｏｎ ｔｈｅ ｄａｔａ ｏｂｔａｉｎｅｄ ｆｒｏｍ ｐｏｒｅ ｓｔｒｕｃｔｕｒｅ ｉｍａｇｅｓ．Ｆｉｒｓｔｌｙ，Ｘ—ｒａｙ ｄｉｆ－ ｆｒａｃｔｉｏｎ（ＸＲＤ）ａｎｄ ｓｃａｎｎｉｎｇ ｅｌｅｃｔｒｏｎ ｍｉｃｒｏｓｃｏｐｙ（ＳＥＭ）ｗｅｒｅ ｕｓｅｄ ｔｏ ａｎａｌｙｚｅ ｔｈｅ ｍｉｎｅｒａｌ ｃｏｍｐｏｓｉｔｉｏｎｓ ａｎｄ ｐｏｒｅ ｓｔｒｕｃｔｕｒｅｓ ｏｆ ａ ｓｈａｌｅ ｒｏｃｋ ｓａｍｐｌｅ．Ｔｈｅｎ ａ ３Ｄ ｄｉｇｉｔａｌ ｒｏｃｋ ｗａｓ ｃｏｎｓｔｒｕｃｔｅｄ ｕｓｉｎｇ ｔｈｅ Ｍａｒｋｏｖ ｃｈａｉｎ Ｍｏｎｔｅ Ｃａｒｌｏ（ＭＣＭＣ）ｍｅｔｈｏｄ，ａｎｄ ｔｈｅ ｒｏｃｋ。Ｓ ｐａｒａｍｅｔｅｒｓ，ｓｕｃｈ ａｓ ｉｎｔｒｉｎｓｉｃ ｐｅｒｍｅａｂｉｌｉｔｙ ａｎｄ ｐｏｒｏｓｉｔｙ，ｗｅｒｅ ｃａｌｃｕｌａｔｅｄ ｕｓｉｎｇ ｔｈｅ ｌａｔｔｉｃｅ Ｂｏｈｚｍａｎｎ ｍｅｔｈｏｄ
（ＬＢＭ）．Ｆｉｎａｌｌｙ，ａ ｍｏｄｅｌ ｏｆ ｔｈｅ ｃｏｒｒｅｌａｔｉｏｎ ｂｅｔｗｅｅｎ ｔｈ ｉｎｔｒｉｎｓｉｃ ｐｅｒｍｅａｂｉｌｉｔｙ ａｎｄ ｐｏｒｏｓｉｔｙ ｏｆ ｔｈｅ ｓｈａｌｅ ｒｏｃｋ ｗａｓ ｅｓｔａｂｌｉｓｈｅｄ， ａｎｄ ｔｈｅ ａｐｐａｒｅｎｔ ｐｅｒｍｅａｂｉｌｉｔｙ ｗａｓ ｃａｌｃｕｌａｔｅｄ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｍａｉｎ ｐｏｒｅｓ ｉｎ ｔｈｅ ｓｈａｌｅ ｍａｔｒｉｘ ｃａｎ ｂｅ ｃｌａｓｓｉｆｉｅｄ ａｓ ｎａｎｏ．ｍｉｃｒｏ ｐｏｒｅｓ．Ｔｈｅ ａｐｐａｒｅｎｔ ｐｅｒｍｅａｂｉｌｉｔｙ ｉｓ ｆｏｕｎｄ．ｗｈｅｎ ｔｈｅ Ｋｎｕｄｓｅｎ ｎｕｍｂｅｒ ｉｓ ｌｅｓｓ ｔｈａｎ ０．０１，ｔｏ ｂｅ ｅｑｕａｌ ｔｏ ｔｈｅ ｉｎ— ｔｒｉｎｓｉｃ ｐｅｒｍｅａｂｉｌｉｔｙ．ａｎｄ ｔｈｅ Ｄａｒｃｙ。Ｓ ｌａｗ ｃａｎ ｂｅ ｕｓｅｄ．Ｗｈｅｎ ｔｈｅ Ｋｎｕｄｓｅｎ ｎｕｍｂｅｒ ｉｓ ｈｉｇｈｅｒ ｔｈａｎ ０．０１，ｔｈｅ Ｄａｒｃｙ Ｓ ｌａｗ ｃａｎ—
ｎｏｔ ｂｅ ｕｓｅｄ，ａｎｄ ｔｈｅ ｈｉｇｈｅｒ ｔｈｅ Ｋｎｕｄｓｅｎ ｎｕｍｂｅｒ ａｎｄ ｔｈｅ ｓｍａｌｌｅｒ ｔｈｅ ｉｎｔｒｉｎｓｉｃ ｐｅｒｍｅａｂｉｌｉｔｙ ａｎｄ ｐｒｅｓｓｕｒｅ，ｔｈｅ ｂｉｇｇｅｒ ｔｈｅ ｄｅｖｉ— ａｔｉｏｎ ｂｅｔｗｅｅｎ ｔｈｅ ａｐｐａｒｅｎｔ ｐｅｒｍｅａｂｉｌｉｔｙ ａｎｄ ｔｈｅ ｉｎｔｒｉｎｓｉｃ ｐｅｒｍｅａｂｉｌｉｔｙ． Ｋｅｙ ｗｏｒｄｓ：ｄｉｇｉｔａｌ ｒｏｃｋ；ｓｈａｌｅ ｇａｓ；ｌａｔｔｉｃｅ Ｂｏｈｚｍａｎｎ ｍｅｔｈｏｄ；Ｍａｒｋｏｖ ｃｈａｉｎ Ｍｏｎｔｅ Ｃａｒｌｏ ｍｅｔｈｏｄ；ｐｅｒｍｅａｂｉｌｉｔｙ
收稿日期：２０１３—０５—２６ 基金项目：国家自然科学基金重点项目（５１２３４００７）；教育部博士点基金项目（２０１１０１３３１２００１２）；中国石油大学（华东）自主创新项目 （１１ＣＸＯ５００７Ａ）；国土资源部海洋油气资源与环境地质重点实验室开放基金项目（ＭＲＥ２０１２０７） 作者简介：孙海（１９８４一），男，博士，主要从事油藏渗流理论和油藏数值模拟方面的研究。Ｅ－ｍａｉｌ：ｓｕｎｈａｉｕｐｃ＠ｓｉｎａ．ｔｏｍ。
第３８卷 第２期 孙 海，等：基于孔隙结构的页岩渗透率计算方法 ·９５·
性。格子Ｂｏｈｚｍａｎｎ方法可用来计算多孔介质的渗
透率等物性参数［１９－２２］。
采用Ｄ３Ｑ１９格子模型（图５），速度离散的
Ｂｏｈｚｍａｎｎ．ＢＧＫ方程为
（ｒ＋ｅ ，ｔ＋６ ）＝ （ｒ， ）一￣Ｅｌ／（ｒ，ｔ）一厂ｅ （ｒ， ）］．
（５）
式中 （ｒ，ｔ）为时间ｔ、位置ｒ（ ，ｙ，ｚ）的第ｉ方向上
的粒子分布函数；ｅ 为ｉ方向的速度；ｒ为松弛时间；
为时间步长 （ｒ，ｔ）为离散速度空间的局部平衡
态分布函数。
图５ ＤａＱ１９格子模型示意图
Ｆｉｇ．５ Ｓｋｅｔｃｈ ｍａｐ ｏｆ Ｄ３Ｑ１９ ｍｏｄｅｌ
Ｄ３Ｑ１９的速度配置为
（０，０，０），ｉ＝０；
（±ｌ，０，０），（０，±１，０），（０，０，±１），
１，２，…，６；
（±ｌ，±１，０），（±１，０，±１），（０，±１，±１），
ｉ＝７，８，…，１８．
（６）
Ｄ３Ｑ１９模型的平衡态分布函数为
（ｒ，ｔ）＝
ｐ ［ ＋ （ｅ ）＋２－￣４（ｅ ） 一 １。２ “ 】· （７）
其中ｃ。为无量纲的格子声速，ｃ ＝１／√ ； 为权重因
子，
０
ｌ
７
局部宏观格子密度Ｐ（ｒ，ｔ）、格子速度 （ｒ，￡）、格
子压力Ｐ（ｒ，ｔ）和格子黏度Ｉ－ｔ（ｒ，ｔ）可以用粒度分布
函数来表示：
ＪＤ（ｒ， ）＝ｙ， （ｒ， ），ｐ（ｒ， ）：ｃ ｐ（ｒ， ）， ｉ 一 （ ） ， （ ） 。（９）
出入口边界采用压力边界，初始格子速度都为
０．初始格子密度都为１。可用格子Ｂｏｈｚｍａｎｎ方法
计算三维页岩数字岩心的固有渗透率 ２０－２１］。
ｋ＝一／．ｔ（ｒ，ｔ） Ｎ ∑∑Ｚ（ｒ，ｔ）ｅ １ ｉ＝０ （１０）
∑∑ （叫）ｅ
式中，ｋ为格子渗透率；Ⅳ为孔隙空间的格子总数；
为格子方向，此时ｎ＝１８。
孔隙度计算式为
墨’
（１１）
固有渗透率和格子渗透率的关系式为
ｋ ＝ｋＤ ． （１２）
式中，Ｄ为格子分辨率，ｍ。
５ 计算结果分析
５．１ 格子Ｂｏｌｔｚｍａｎｎ方法的准确性验证
为了验证本文中格子Ｂｏｈｚｍａｎｎ方法计算固有
渗透率的准确性，用该方法模拟圆管的泊肃叶流动，
由泊肃叶定律可知圆管流动的固有渗透率为
ｋ ＝Ｒ ／８． （１３）
式中，尺为圆管半径，ｍ。
图６表示圆管流动固有渗透率模拟值和泊肃叶
定律理论值之间的对比。本文的固有渗透率模拟值
与理论值间的误差值为４．２４％～４．３２％．因此本文
格子Ｂｏｌｔｚｍａｎｎ方法可以准确计算固有渗透率。
Ｉｏ．Ｈ
Ｉ ＾ ■ 黛 囊ｌＯ－ｍ
０ ５．０ １０．０ １５．０ ２０．０捌ｉ．０ 半径重／ｌＯ －
图６ 圆管流动ＬＢＭ模拟渗透率与泊肃叶定律对比
Ｆｉｇ．６ ＬＢＭ ｓｉｍｕｌａｔｅｄ ｐｅｒｍｅａｂｉｌｉｔｙ ｃｏｍｐａｒｅｄ ｗｉｔｈ Ｐｏｉｓｅｕｉｌｌ
ｅ ｌａｗ ９６· 中国石油大学学报（自然科学版） ２０１４年４月
５．２ 页岩固有渗透率
采用格子Ｂｏｌｔｚｍａｎｎ方法计算重构的页岩三维
数字岩心的孔隙度和渗透率．结果如表１所示。从表
１可以看出，固有渗透率与孔隙度和分辨率有一定的
关系，孔隙度越大，分辨率越大，固有渗透率越大。
表１ 格子Ｂｏｌｔｚｍａｎｎ方法计算的页岩三维数字
岩心的物性参数
Ｔａｂｌｅ １ Ｒｏｃｋ ｐａｒａｍｅｔｅｒｓ ｏｆ ｓｈａｌｅ ｄｉｇｉｔａｌ ｃｏｒｅｓ ｃｏｍｐｕｔｅｄ ｂｙ Ｌａｔｔｉｃｅ Ｂｏｌｔｚｍａｎｎ ｍｅｔｈｏｄ
般采用Ｋｏｚｅｎｙ．Ｃａｒｍａｎ方程描述多孔介质中
固有渗透率与孔隙度的关系，ｋ—ｃ关系式［２。］为
ｃ ． （１４）
式中，Ｄ。为颗粒尺度；Ｃ为比例系数（与多孔介质形
状有关）。基于页岩数字岩心的计算结果，得到页
岩固有渗透率与孔隙度关系式，即
４．５５８ ３Ｄ （ ） ． （１５）
并与ｋ—Ｃ关系进行了对比，如图７所示。可以看出
，ｌ／Ｏ－，）０ 图７ 页岩固有渗透率与孔隙度的关系 Ｆｉｇ．７ Ｃｏｒｒｅｃｔｉｏｎ ｂｅｔｗｅｅｎ ｉｎｔｒｉｎｓｉｃ ｐｅｒｍｅａｂｉｌｉｔｙ
陆相页岩油储层评价关键参数及方法
陆相页岩油储层评价关键参数及方法
陆相页岩油是指在陆地环境中形成的含油页岩，其储层评价是指对这种页岩的油气储层性质进行评估分析的过程。在陆相页岩油储层评价中，有一些关键参数和方法是非常重要的，通过对这些参数和方法的全面分析，可以更好地理解和评估陆相页岩油储层的含油性质。
一、孔隙结构参数的评价
1. 孔隙度
孔隙度是指储层中孔隙空间所占的比例，通常以百分比表示。对于陆相页岩油储层，孔隙度的评价非常重要，因为孔隙度的大小直接影响着储层的储集性能和渗流性能。通过对孔隙度的评价，可以判断出储层中是否存在足够的孔隙空间来储存油气。
2. 孔隙结构
除了孔隙度外，孔隙结构也是评价陆相页岩油储层的重要参数之一。孔隙结构包括孔隙大小、孔隙形状、孔隙连通性等，这些参数直接影响着储层的孔隙体积和孔隙连接情况。通过对孔隙结构的评价，可以更准确地描述储层的孔隙特征，为页岩油的开发提供重要的参考。
二、岩矿组成参数的评价
1. 含油量 对于陆相页岩油储层的评价，含油量是一个至关重要的参数。通过对含油量的评价，可以判断出储层中的有效含油空间和油气资源量，为页岩油的勘探和开发提供了重要的依据。
2. 岩矿成分
除了含油量外，岩矿成分也是评价陆相页岩油储层的关键参数之一。岩矿成分包括有机质含量、粘土矿物含量、碳酸盐矿物含量等，这些参数可以反映出储层的岩矿组成情况，从而为页岩油的成因和分布特征提供重要的依据。
三、地球物理参数的评价
1. 岩石物理参数
陆相页岩油储层的地球物理参数评价也是非常重要的。岩石物理参数包括密度、声波速度、磁化率等，通过对这些参数的评价，可以更准确地描述储层的岩石物理性质，为页岩油的勘探和开发提供重要的地球物理依据。
2. 孔隙流体参数
除了岩石物理参数外，孔隙流体参数也是评价陆相页岩油储层的重要参数之一。孔隙流体参数包括孔隙水和孔隙气的饱和度、渗透率、粘度等，通过对这些参数的评价，可以更准确地描述储层的孔隙流体性质，为页岩油的开发提供重要的地球物理依据。
物理实验技术中的渗透率测量方法与技巧
物理实验技术中的渗透率测量方法与技巧
引言
渗透率是指流体在固体或多孔介质中传递的能力，是描述固体孔隙结构与流体传递特性的重要参数。在物理实验中，准确测量渗透率对于研究材料的渗透性质和分析流体在多孔介质中的行为具有关键意义。本文将介绍几种常见的渗透率测量方法与技巧。
一、常规法测量渗透率
常规法测量渗透率是目前应用最广泛和成熟的方法之一。该方法通常使用固态试样，通过测量流体在试样中的渗透速度来计算渗透率。具体操作步骤如下：
1. 准备试样：选择材料并加工成合适的形状和尺寸。常见的试样形状包括圆片、方块等。试样的孔隙率和孔径大小对结果有一定影响。
2. 构建实验装置：通常使用渗流器和流体供应系统组成实验装置。渗流器应具备压力调节和温度控制功能，以保障流体在试样中的稳定渗透。
3. 测量流量和压差：通过流量计和压力传感器测量流体在试样中的流量和压差。流量和压差的变化趋势可以反映渗透率的变化规律。
4. 计算渗透率：根据流量和压差的测量结果，可以利用达西定律或庄心法则等计算方法得到试样的渗透率。
二、压汞法测量渗透率
压汞法是一种非常经典的测量渗透率的方法，适用于具有密闭孔隙结构的材料。它利用压汞仪在不同压力条件下测量试样的孔隙度，并将数据与经验公式对应，从而计算渗透率。下面是使用压汞法测量渗透率的一般步骤： 1. 试样预处理：将试样表面处理成光滑均匀的状态，以确保汞在试样中受到均匀分布。
2. 试样固定和浸润：将试样放置在压汞仪内固定好，并浸润试样到一定压力，使汞能够填满孔隙。
3. 参数测量与记录：根据压汞仪的操作说明，测量不同压力下试样内外周围的汞柱高度，并记录数据。
4. 计算渗透率：根据实验数据和经验公式，利用压汞曲线对试样进行拟合，并由此计算出渗透率。
三、数值模拟与计算分析
随着计算机技术的发展，数值模拟与计算分析在渗透率测量中也越来越得到重视。通过建立数学模型和计算流体力学方法，可以模拟多孔介质中流体的传递过程，并进一步计算出渗透率。数值模拟与计算分析的步骤如下：
基于储层分类的渗透率计算方法
基于储层分类的渗透率计算方法
王珍珍;顾兴明
【摘 要】根据岩心物性分析数据对孔渗关系进行相关性分析,在此基础上,从砂体内部的物性及渗流差异出发,采用流动单元的方法对储层进行分类,分别建立渗透率模型,其能有效提高渗透率模型的计算精度.经与岩心分析资料对比表明,利用本方法获得的模型计算出的渗透率值与岩心分析值十分接近,能够满足生产的要求.
【期刊名称】《承德石油高等专科学校学报》
【年(卷),期】2015(017)003
【总页数】5页(P1-4,11)
【关键词】孔隙度;渗透率;流动单元;储层分类;岩心分析
【作 者】王珍珍;顾兴明
【作者单位】山东胜软科技股份有限公司胜软油气勘探开发研究院,山东 东营257000;山东胜软科技股份有限公司胜软油气勘探开发研究院,山东 东营257000
【正文语种】中 文
【中图分类】P618.13
目前，没有一种可以直接探测地层渗透率的测井方法。测井工作者只有利用斯通利波来计算地层渗透率[1-2］，在有核磁共振测井资料的井段，也可以利用核磁共振测井信息，结合毛管压力曲线、MDT测试资料达到对储层渗透率进行评价[3-5］。渗透率的大小受诸多因素控制，如孔隙度、孔隙结构、颗粒大小等，因此又经常采用间接计算渗透率的方法，如先计算地层孔隙度、束缚水饱和度、颗粒大小等参数，然后依据实验分析建立这些参数与渗透率的关系，从而达到计算地层渗透率的目的。这种间接计算渗透率的方法不但误差大，而且区域局限性也强，给测井解释带来很大困难。
1 几种渗透率模型
多年来，对渗透率的探讨大多集中在应用孔隙度和束缚水饱和度Swi来评价地层渗透率，研究者主要有Wyllie和Rose(1950)、Timur(1968)、Coasts和Dumanoir(1972)。渗透率的计算公式一般为:
式中:φ—孔隙度;K—渗透率;A—与油气类型有关的系数;B、C—与岩性指数和饱和度指数有关的系数。例如，Timur(1968)根据岩心分析的渗透率资料和测井解释结果建立的公式为:
页岩渗透率测定方法及影响因素研究进展
第30卷第5期油气地质与采收率Vol.30，No.52023年9月PetroleumGeologyandRecoveryEfficiencySep.2023
—————————————收稿日期：2022-04-25。作者简介：杨术刚（1993—），男，四川广元人，工程师，博士，从事气田采出水回注、CO2地质封存、地下水环境保护等方面的研究工作。E-mail：*****************.cn。基金项目：中国石油科学研究与技术开发项目“高含盐污水低成本脱盐外排与回注风险监控技术研究”（2021DJ6602）、“高效贫水吸收剂开发与采出水回注协同CO2封存技术研究”（2021DQ03-A2）和“CCUS/CCS埋存地质体选区评价及监测关键技术研究”（2021ZZ01-05）。引用格式：杨术刚，张坤峰，刘双星，等.页岩渗透率测定方法及影响因素研究进展[J].油气地质与采收率，2023，30（5）：31-40.YANGShugang，ZHANGKunfeng，LIUShuangxing，etal.Researchprogressonmeasurementmethodsandinfluencingfactorsofshalepermeability[J].PetroleumGeologyandRecoveryEfficiency，2023，30（5）：31-40.
页岩渗透率测定方法及影响因素研究进展
杨术刚1，2，张坤峰1，2，刘双星1，2，赵兴雷1，2（1.中国石油集团安全环保技术研究院有限公司，北京102206；2.石油石化污染物控制与处理国家重点实验室，北京102206）
摘要：页岩渗透率及其分布关系页岩油气开发、常规油气藏储量评估、地下储气库及CO2地质封存盖层封闭性、核废料地质处置与气田采出水回注安全性等能源环境领域重点课题，其渗透率特征研究具有广泛的理论与工程实践意义。为此，系统阐述了页岩渗透率测定方法与影响因素研究进展，结果表明，页岩渗透率为微达西至纳达西，通常采用稳态法和脉冲衰减法测得，影响页岩渗透率的因素包括但不限于流体类型及饱和度、矿物组成、孔隙压力、有效应力、实验温度、各向异性以及流体-页岩化学溶蚀与沉淀作用，不同条件下的流体-页岩相互作用差异及孔隙有效渗流半径变化是渗透率改变的根本原因。关键词：页岩；渗透率；测定方法；影响因素；流体-页岩相互作用文章编号：1009-9603（2023）05-0031-10DOI：10.13673/j.pgre.202204016中图分类号：TE122文献标识码：A

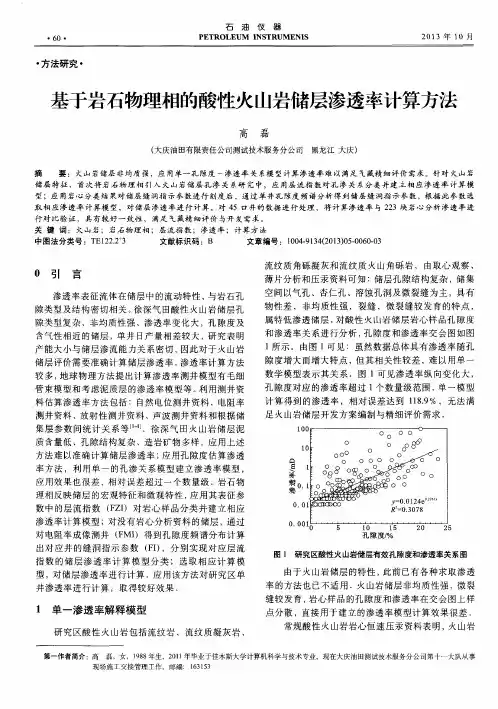

基于岩石物理相的酸性火山岩储层渗透率计算方法
