变拆迁补偿输油管布置的优化模型 问题：某油田计划在铁路线一侧建造两家炼油厂，同时在铁路线上增建一个车站，用来运送成品油。
由于这种模式具有一定的普遍性，油田设计院希望建立管线建设费用最省的一般数学模型与方法。
1. 针对两炼油厂到铁路线距离和两炼油厂间距离的各种不同情形，提出你的设计方案。
在方案设计时，若有共用管线，应考虑共用管线费用与非共用管线费用相同或不同的情形。
2. 设计院目前需对一更为复杂的情形进行具体的设计。
两炼油厂的具体位置由附图所示，其中A 厂位于郊区（图中的I 区域），B 厂位于城区（图中的II 区域），两个区域的分界线用图中的虚线表示。
图中各字母表示的距离（单位：千米）分别为a = 5，b = 8，c = 15，l = 20。
若所有管线的铺设费用均为每千米7.2万元。
铺设在城区的管线还需增加拆迁和工程补偿等附加费用，为对此项附加费用进行估计，聘请三家工程咨询公司（其中公司一具有甲级资质，公司二和公司三具有乙级资质）进行了估算。
估算结果如下表所示：请为设计院给出管线布置方案及相应的费用。
问题推广：3. 在该实际问题中，为进一步节省费用，可以根据炼油厂的生产能力，选用相适应的油管。
这时的管线铺设费用将分别降为输送A 厂成品油的每千米5.6万元，输送B 厂成品油的每千米6.0万元，共用管线费用为每千米7.2万元，拆迁等附加费用同上。
请给出管线最佳布置方案及相应的费用。
4.假如拆迁费用与距郊区的距离呈线性关系()10k x x 万元/千米，进一步考虑问题2.工程咨询公司 公司一 公司二 公司三 附加费用（万元/千米） 21 24 20一、 问题分析在铁路线一侧建造两家炼油厂，并在铁路线上增建一个车站，用来运送成品油，根据各种不同的情况，输油管线设计方案不同。
共用管线费用一般比非共用管线费用贵，但不会超过2倍，否则不用共用管线。
本问题涉及炼油厂及车站位置等，可以借助几何方法来描述。
二、 模型假设与符号说明模型假设（1）两炼油厂分别为A 、B ，位于铁道线的同侧；（2）铁路是一条直线，不考虑其弯曲情况，且E 点为车站； （3）相同资质的工程咨询公司在估价中权重相等；（4） 点P 为共用管线与非共用管线的节点；共用管线费用是非共用管线费用k倍，且（12k ≤≤）（5）不考虑施工工艺对管道铺设的影响。
输油管布置的数学模型

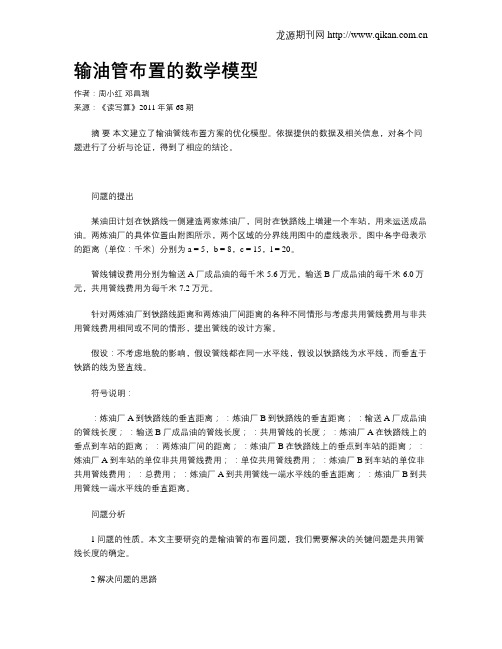

输油管布置的数学模型作者：周小红邓昌瑞来源：《读写算》2011年第68期摘要本文建立了输油管线布置方案的优化模型。
依据提供的数据及相关信息，对各个问题进行了分析与论证，得到了相应的结论。
问题的提出某油田计划在铁路线一侧建造两家炼油厂，同时在铁路线上增建一个车站，用来运送成品油。
两炼油厂的具体位置由附图所示，两个区域的分界线用图中的虚线表示。
图中各字母表示的距离（单位：千米）分别为a = 5，b = 8，c = 15，l = 20。
管线铺设费用分别为输送A厂成品油的每千米5.6万元，输送B厂成品油的每千米6.0万元，共用管线费用为每千米7.2万元。
针对两炼油厂到铁路线距离和两炼油厂间距离的各种不同情形与考虑共用管线费用与非共用管线费用相同或不同的情形，提出管线的设计方案。
假设：不考虑地貌的影响，假设管线都在同一水平线，假设以铁路线为水平线，而垂直于铁路的线为竖直线。
符号说明：：炼油厂A到铁路线的垂直距离；：炼油厂B到铁路线的垂直距离；：输送A厂成品油的管线长度；：输送B厂成品油的管线长度；：共用管线的长度；：炼油厂A在铁路线上的垂点到车站的距离；：两炼油厂间的距离；：炼油厂B在铁路线上的垂点到车站的距离；：炼油厂A到车站的单位非共用管线费用；：单位共用管线费用；：炼油厂B到车站的单位非共用管线费用；：总费用；：炼油厂A到共用管线一端水平线的垂直距离；：炼油厂B到共用管线一端水平线的垂直距离。
问题分析1问题的性质。
本文主要研究的是输油管的布置问题，我们需要解决的关键问题是共用管线长度的确定。
2解决问题的思路(1)输油管布置：根据问题的要求以“费用最少”为目标，主要针对两炼油厂到铁路线距离和两炼油长间距离的不同情况建立不同的方案。
对两炼油厂间水平距离的不同的分析：有两种情况：(Ⅰ)两炼油厂间水平距离为0；(Ⅱ)两炼油厂间水平距离不为0。
对有共用管线情况的分析，考虑到共用管线有多种情况：（1）当管线费用与非共用管线费用相同时；（2）当单位共用管线费用小于两种单位非共用管线费用之和时；（3）当单位共用管线费用大于两种单位非共用管线费用之和时。
输油管的最优设计
输油管的最优设计模型摘要：本文是对铁路线一侧建造两家炼油厂，同时在铁路线上增建一个车站的输油管设计问题。
根据两炼油厂间的距离和各自到铁路线距离的不同情形，设计出在不同条件下的管线建设方案，使管线建设费用达到最少。
针对问题一，在费用相同的情况下，建立最短距离函数m in f ，并对其求极值，分析,,l a b 之间的关系得到三种管线建设方案和对应所需建设费用（见8P 表一）。
在费用不同的情况下，建立管线建设费用函数min 12()()F t k QA QB k QP =⨯++⨯，用类似方法，分析12,,,,l a b k k 之间的关系得到三种管线设计路线和所需费用（见11P 表二）。
针对问题二，用层次分析法，计算出采取三家工程咨询公司估算值的权重i w 。
由附加费用331iii k hw ==⨯∑得到321.5k =万元/千米。
在问题一得基础上建立管线总费用函数，通过求解其最小值得到管线设计方案为,,BT TQ AQ （见16p 图七），所需的费用F=282.69万元。
针对问题三，在问题二的基础上建立管线总费用函数，通过求解其最小值得到管线最佳布置方案（见19P 图八）和所需的最小费用为251.96F =万元。
关键词： 输油管设计 费用函数 求导 最小值 层次分析一问题重述某油田计划在铁路线一侧建造两家炼油厂，同时在铁路线上增建一个车站，用来运送成品油。
由于这种模式具有一定的普遍性，油田设计院希望建立管线建设费用最省的一般数学模型与方法。
问题1：针对两炼油厂到铁路线距离和两炼油厂间距离的各种不同情形，提出设计方案。
在方案设计时，若有共用管线，应考虑共用管线费用与非共用管线费用相同或不同的情形。
问题 2：设计院目前需对一更为复杂的情形进行具体的设计。
两炼油厂的具体位置由附图一所示，其中A厂位于郊区（图中的I区域），B厂位于城区（图中的II区域），两个区域的分界线用图中的虚线表示。
图中各字母表示的距离（单位：千米）分别为a = 5，b = 8，c = 15，l = 20。
输油管线的最佳布置模型及应用
