PPS树脂-脉冲组合式旋流干燥装置--技术说明
1 1万吨/年聚苯硫醚装置脉冲组合式旋流干燥装置技术、性能、质量综合说明
一、 简介
PPS树脂生产过程中干燥是最后一个重要的单元操作。干燥效果的好坏，将直接影响PPS树脂的成品质量及过程能耗，脉冲组合式旋流干燥技术是我公司优质产品，该技术具有设备体积小，易安装，干燥强度大，无堵塞，易更换品种的优点，可大幅度降低干燥能耗，提高干燥效率，是PPS树脂干燥的理想设备。
本系统提供从从离心机下料口法兰至成品料仓出料口（包含成品料仓，但不包含冷风送料至成品料仓之间连接管道）的整套干燥系统范围内的系统设计，是一个完整的功能齐全的干燥系统，主干燥工艺采用一级气流管+二级气流管+旋流干燥器的形式。
二、工作原理：
因物料终水分较低≤0.4%，本系统采用脉冲组合式旋流干燥技术设计。
脉冲式气流干燥器的特征是气流干燥管径交替缩小和扩大。可以充分发挥加速段具有较高的传热传质作用，以强化干燥过程。加入的物料颗粒首先进入管径小的干燥管内，颗粒得到加速，当其加速运动终了时，干燥管径突然扩大，颗粒依惯性进入管径大的干燥管。颗粒在运动过程中，由于受到阻力而不断减速，直至减速终了，干燥管又突然缩小，这样颗粒又被加速，如此重复交替地使管径缩小和扩大，那么颗粒的运动速度也交替地加速和减速，空气和颗粒间的相对速度和传热面积均较大，从而强化了传热传质的速率。
本系统采用二路热风进入，大部分热空气1进入主脉冲干燥机与湿物料接触，进行恒速干燥，快速去除大部分水分，将水分降至3-5%。产品经旋风收集后由螺旋输送至二级干燥系统，第二部分热空气进入二级脉冲旋流干燥器完成降速段干燥，将物料终水分达到≤0.4%，尾气经旋风分离后汇入热空气1中，经脉冲布袋除尘后排放。
两级干燥可确保物料终水分达到设计要求。
三、脉冲组合式旋流干燥装置技术优点设计说明：
a) 干燥热风充分利用，干燥过程蒸汽耗量低。
因第一路干燥热风排放时，物料仍含有一部分水分，（2-5%树脂干燥的临界湿度），这样排放的尾气可具有更高的相对湿度和更低的排放温度。若采用一级干燥一步完成，排放尾气与干燥物料（湿含量≤0.4%，）在旋风分离时，较干的成品物料有一定的吸湿趋势，而排放尾气又要求对含湿量≤0.4%的物料仍具有干燥能力，因此要求排放尾气具有较低的相对湿度和较高的排放温度，从而造成能量的浪费。
b) 具有更高的干燥强度。脉冲组合式旋流干燥装置，采用二路热风进入，高温低湿的热空气进入二级旋流干燥装置，使干燥的传热传质具有相当大的推动力，因此提高物料的干燥速度，提高设备的干燥强度，缩小设备体积，旋流干燥器排出的尾气再进入一级气流干燥管内，其余热得到进一步利用。
c) 系统动力能耗低。因采用二路热风进入设计，明显比一级干燥节约动力消耗。常年运行节电效果相当客观。
d) 设备投资小，厂房占地小，第二路热风体积流量相对于第一路较小，第二级气流管道、旋流干燥器，旋风除尘器等设备体积较小，节约了设备投资，也减少了设备占地尺寸。
e) 工人劳动强度小，系统自动化程度高。操作简单，进料加料器自动稳定自行调节，工人只需监控即可，物料在极短时间内（2~6秒）就完成了干燥，劳动强度小。
f) 操作弹性大，随着离心机下料量的变化，可通过调节蒸汽流量来维持正常生产，来保证半负荷至满负荷都能正常开车，本系统设计在40-110%均能正常使用。
g) 物料不与外界接触，无污染，所有物料接触部分均使用优质不锈钢304制作，进风采用空气过滤器过滤，不会使产品产生黑黄点，设备所有焊缝均打磨抛光，无粉尘残留，尾气经脉冲布袋除尘后排放，符合环保要求。 2 h) 为节约能耗，采用蒸汽冷凝水预热进风冷空气，充分利用热能，节约蒸汽耗量。
i) 加料器优化设计采用无轴螺旋设计，避免了普通螺旋加料器因前端轴套磨损造成绞龙卡死的隐患。本装置设计了进料破碎装置可将大块物料破碎，配套变频调速电机，可长时间稳定运行，无故障。
j) 采用优化后的高效旋风，收料率高阻力小,减少布袋负荷。
k) 加大布袋除尘器过滤面积，取640m2。布袋过滤风速降低至≤1.2m/min,采用上拆式结构，装拆方便。
l) 由于物料出料温度偏高，采用气力输送系统可完成对物料的冷却、集中输送收集。
m) 本套设备自动化程度高，控制简单。进料系统采用自动控制，实现进料速度与排风温度自动匹配，从而保证成品品质。送引风机安全连锁，系统设计有多处在线检测装置，保证系统可长时间稳定运行，无安全隐患。
四、设备节能性的体现：
（1）蒸汽冷凝水余热再利用设计，节约能耗约10%。
（2）二级干燥尾气返回一级干燥使用，可回收重复利用热能。
（3）进风温度恒温控制，蒸汽控制采用蒸汽角座阀温控灵敏，节约蒸汽耗量。
（4）合理配置脉冲控制仪，可调节脉频及脉宽，节约压缩空气耗量。
（5）系统鼓风机、引风机、加料器等采用变频控制，可以节约电能。
（6）所有电机均采用高效节能电机。
（7）设备建议制作保温，节约能耗。
五、设备创新性的体现：
（1）采用变频调速的无轴螺旋加料器，（配置变频电机），避免了普通螺旋加料器因物料对前端轴套挤压及轴套磨损造成绞龙卡死的隐患。无轴螺旋不会产生物料“抱轴”现象，可长时间稳定运行，无故障。该无轴螺旋已在我厂多套设备上使用，用户反映很好。
（2）气流干燥机混合管易堆积物料的解决：
气流干燥机经常出现长时间运行后，混合管易堆积物料，主要由于部分大块物料不能被吹起掉落造成。该问题我公司已彻底解决，主要由：
● 1、对加料器进行调整，采用无轴螺旋输送，避免了出料端物料的挤压，无块状物料的产生，不易掉落。
● 2、加料器进口位置设计合理，在气流文丘里管上部，加入到气流干燥机内的物料易被吹起，即使有下落的物料也会受到最大的气流风速被吹起，彻底解决物料积料的问题。
（3）在设备合理位置上设计检修平台、检修口、清洗口，对易集料的部分设计手孔，各管道连接利于拆卸及安装，采用整体硅胶垫，清洗更换容易，满足日常检修需要。
（4）高效旋风除尘器的设计
我公司采用的高效旋风分离的形式，吸取国外先进技术优化吸收设计，旋风制作采用圆弧过渡，无死角，出料口设气锤，可以彻底出料不架桥，关键是物料收率高，可达98%以上，压降低的优点。可帮助用户最大限度的得到优质产品。
（5）气流主机有测压力装置根据负压可以观察运行状态。
（6）脉冲布袋除尘器有压差变送器，可以判断布袋是否有堵塞。
六、气流干燥机技术参数：
物料名称：PPS树脂,包含杂质:聚苯硫醚、盐、齐聚物、NMP溶剂
表观密度0.45-0.55g/cm3
产品干基产量：年产量10000吨，产品量: 1250-1500kg/h（干基量）
粒径：聚苯硫醚（PPS）粉料为一种不规则，含微孔树脂颗粒粒径分布为100μm-1mm；
树脂软化温度＞200℃
尺寸分布：长：1-3mm，宽：1mm，厚：0.1-0.3mm； 3 干燥效果：进料含水量30%-40%，干燥后含湿量：＜0.4% ；
热源：0.8MpaG饱和蒸汽
安装地点：室内（防爆区域，防爆等级DIIBT4）
操作弹性：40%-120%。
环境温度15~35℃，相对湿度≤61%，平均气压95.6kPa.A
热空气进口温度(物料接触温度)为≤120℃
成品料仓：数量2个，容积30m3/个（根据甲方设计院工程图设计制造）。
震动筛：数量2个（一开一备），选用旋振筛。
七、主要工艺技术参数计算书
1、热量衡算
产量：1500kg/h 初水分：30-40%
第一级气流设计干燥至水分为3-5%，
二级气流干燥终水分至0.4%。
设产品的绝干比热C=0.4Kcal/Kg.℃
环境温度t0=15℃，料温θ1取15℃，进风温度t1取120℃，一级出风温度t2取50℃
干燥料温θ2取40℃，
空气的湿含量X1=0.008Kg水汽/Kg干空气
产量：G1=1500kg/h 初水分ω1：5% 终水分ω2： 0.4%
二级干燥蒸发水分：W = G1（ω1－ω2）/（1－ω1）
二级干燥蒸发水分：W水取72Kg/h
产量：G1=1572kg/h 初水分ω1：40% 终水分ω2： 5%
一级干燥蒸发水分：W = G1（ω1－ω2）/（1－ω1）
一级干燥蒸发水分：W水取917Kg/h
一级干燥蒸发水分所需热量：
Q1＝ W水*（595+0.45*t2-1*t0）取55.5*104 Kcal/h
产品升温所需热量：
Q2＝ W产*C*（θ2-θ1）取1.5*104 Kcal/h
尾气排出带走热量：Q3=C*M*（t2-t0）=8.4M
热损失10％，Q4=0.10(Q1+Q2+Q3)=5.7*104 Kcal/h+0.84M
干燥新风带入的热量Q0=0.24*M*（t1-t0）=24M
根据热量守恒定律Q0=Q1+Q2+Q3+Q4，
计算M=42479kg/h，扩大15%系数选取，M=48847kg/h
理论计算干燥所需的热量：Q0=117*104 Kcal/h，
考虑冬季实际生产环境，总热量选取：Q0=130*104 Kcal/h，
计算结果如下：
一级气流干燥蒸发水分：W水计算取920Kg/h，
一级气流干燥所需的热量：Q0取130*104 Kcal/h
二级气流干燥蒸发水分：W水计算取80Kg/h
二级气流干燥所需的热量：Q0取30*104 Kcal/h
2、一级干燥机各温度下空气体积流量：
V20=40000m3/h左右
V120=51000m3/h 左右
V50=41400m3/h 考虑二级气流风量9000m3/h，总体排风量计算取51000m3/h左右。
3、一级干燥机风管直径确定：
直管风速取21-25m/s，计算直径选取D=900mm 4 脉冲风速取10-12m/s，计算直径选取D=1300mm
气流高度：最高处26m
物料停留时间：经计算＞2.5s满足一级干燥需要。
设备采用负压干燥
进料配置无轴螺旋输送机，将物料输送至气流干燥管内
4、空气过滤器
一级气流干燥规格尺寸：1600mm*1600mm*600mm ，过滤面积S=20m2 ，可滤除粒径≥5微米的尘埃。
过滤材质：无纺布，壳体：碳钢
数量：1套
5、旋风除尘器的计算：
一级干燥系统采用高效旋风除尘器，
引风量取51000m3/h，采用高效长锥体旋风除尘器形式，低进口风速设计，取13-16m/s
D20.7*0.2*V*3600=51000
经计算型号为CZTΦ2400mm ，配套旋风料仓、支架。
可有效提高收料率，除尘效率高。可达98%以上。
材质不锈钢304，厚度3.0mm/
6、脉冲布袋除尘器：
引风量取51000m3/h，布袋过滤风速V≤0.02m/s，
计算选取过滤面积S=640m2
布袋除尘器型号为MC-560-3000mm
过滤布袋：Φ120*3000，560袋（覆膜PTEF布袋），过滤面积640m2
7、尾气风尘排放：
尾气经脉冲布袋除尘器过滤后排放，布袋除尘器的除尘率为：99.9％
尾气风尘浓度为：0. 001×1250/51000=25mg/m3<30 mg/m3
尾气排放低于国家大气污染物综合排放标准。
XSG14型旋转闪蒸干燥机 双甘膦烘干处理设备
升华集团控股有限公司招标中心 SHSB(宁夏格瑞)12-582 宁夏格瑞精细化工有限公司设备采购项目 旋转闪蒸干燥机 技 术 方 案 说 明
XSG14型旋转闪蒸干燥机技术说明
一、用途及适用范围
本系列干燥机适用于各种粉状、颗粒状、块状、泥浆状物料的干燥，广泛适用于食品、化工、医药、建材等行业，如有机物、陶瓷等。
二、工作原理
热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、磨擦而被微粒化，强化了传质传热。在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械粉碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。
三、特点
1、由于物料受到离心、剪切、碰撞、磨擦而被微粒化呈高度分散状态及固气两相间的相对速度较大，强化了传质传热，使该机生产强度高；
2、干燥气体进入干燥机底部，产生强烈的旋转气流，对器壁上物料产生强烈的冲刷带出作用，消除粘壁现象；
3、在干燥机底部高温区，热敏性物料不与热表面直接接触，并装有特殊装置，解决了热敏性物料的焦化变色问题； 4、由于干燥室内周气速高，物料停留时间短，达到高效、快速、小设备大生产；
5、干燥室上部加装陶析环及旋流片，可以控制出口物料的粒度及湿度，以达到不同物料的终水分粒度的要求。
1详3细6咨1询6联1系1方2式9顾8先8生！
四、技术参数
工况条件
4.1介质名称:双甘膦；
4.2湿粉平均含水率：20%；
4.3干粉平均含水率：≤0.5%；
4.4干粉堆积密度：≈0.75g/ml；
4.5黏度：非粘性固体；
4.6加热方式：0.8Mpa饱和蒸汽；
4.7环境温度：常温。
技术要求
4.1进风温度：150-160℃；
4.2出风温度：90-100℃；
二五酸气流干燥技术说明

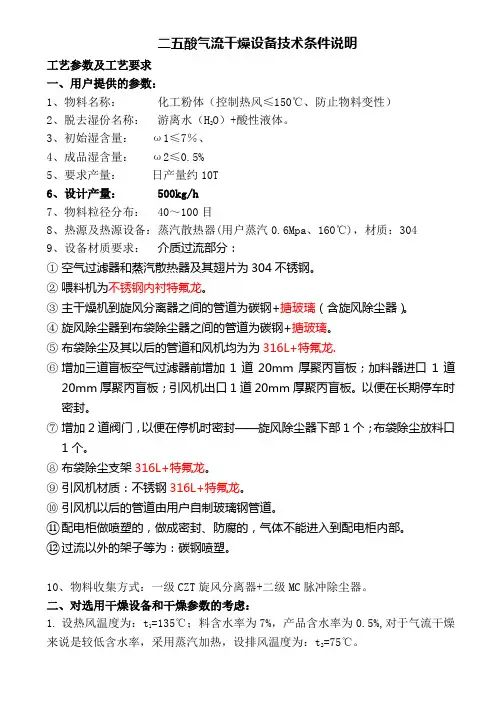

二五酸气流干燥设备技术条件说明
工艺参数及工艺要求
一、用户提供的参数：
1、物料名称： 化工粉体（控制热风≤150℃、防止物料变性）
2、脱去湿份名称： 游离水（H2O）+酸性液体。
3、初始湿含量： ω1≤7％、
4、成品湿含量： ω2≤0.5%
5、要求产量： 日产量约10T
6、设计产量： 500kg/h
7、物料粒径分布： 40～100目
8、热源及热源设备：蒸汽散热器(用户蒸汽0.6Mpa、160℃)，材质：304
9、设备材质要求： 介质过流部分：
① 空气过滤器和蒸汽散热器及其翅片为304不锈钢。
② 喂料机为不锈钢内衬特氟龙。
③ 主干燥机到旋风分离器之间的管道为碳钢+搪玻璃（含旋风除尘器）。
④ 旋风除尘器到布袋除尘器之间的管道为碳钢+搪玻璃。
⑤ 布袋除尘及其以后的管道和风机均为为316L+特氟龙.
⑥ 增加三道盲板空气过滤器前增加1道20mm厚聚丙盲板；加料器进口1道20mm厚聚丙盲板；引风机出口1道20mm厚聚丙盲板。以便在长期停车时密封。
⑦ 增加2道阀门，以便在停机时密封——旋风除尘器下部1个；布袋除尘放料口1个。
⑧ 布袋除尘支架316L+特氟龙。
⑨ 引风机材质：不锈钢316L+特氟龙。
⑩ 引风机以后的管道由用户自制玻璃钢管道。
⑪ 配电柜做喷塑的，做成密封、防腐的，气体不能进入到配电柜内部。
⑫ 过流以外的架子等为：碳钢喷塑。
10、物料收集方式：一级CZT旋风分离器+二级MC脉冲除尘器。
二、对选用干燥设备和干燥参数的考虑：
1. 设热风温度为：t1=135℃；料含水率为7%，产品含水率为0.5%,对于气流干燥 第 1 页 共5页
来说是较低含水率，采用蒸汽加热，设排风温度为：t2=75℃。
A、操作条件
年产2.5万吨氯化钙 LPG-4000型碳酸氯化钙喷雾干燥装置技术方案说明
1详3细6咨1询6联1系1方2式9顾8先8生！
1
年产2.5万吨氯化钙喷雾干燥设备
LPG4000型喷雾干燥机
技
术
说
明
1详3细6咨1询6联1系1方2式9顾8先8生！
2 一、LPG-4000型碳酸氯化钙喷雾干燥装置技术方案说明
A、需方提供的技术规格及要求（设计依据）：
（1） 物料名称 氯化钙
（2） 产量 25000吨/年，
（3） 进风温度 350℃-400℃
（4） 产品初含水量 52%
（5） 产品终含水量 3%
（6） 热源介质 间接式燃煤热风炉加热
B、喷雾干燥系统及附属设备主要技术参数：
（1） 喷雾主塔外形尺寸 直径X高度 φ10.2m*22.0 m
（2） 装机功率 428kw
（3） 加热方式 700万大卡间接式燃煤热风炉加热，
（4） 进口温度 350-400℃
（5） 出口温度 110-120℃
（6） 控制方式 PLC+触摸屏数显集中控制
（7） 气锤压缩空气耗量 0.2m3 /min左右（压力0.4-0.6MPa）
（8） 收料方式 主塔锥体+高效长锥体旋风除尘器
（9） 水分蒸发量 4250kg/h
二、 工作原理
常温空气经空气过滤器净化后，由送风机向热风炉中鼓冷风。从热风炉中出来的热风，送到热风管道进入安装在干燥塔顶部的整流形热风分配器，热风分配器将热风均匀地送入干燥塔内。
物料由螺杆泵输送到安装在干燥塔顶部的离心雾化器内，在高速离心力的作用下，雾化器将料液雾化成细小的雾滴群，使料液的表面积大大增加，然后在与热空气充分交换的情况下，水份迅速蒸发，干燥成小颗粒，随尾气进入旋风除尘器，后经引风机经水沫除尘排出。整个系统为全封闭式。卫生指标高，产品外观好，速溶性和流动性好，色泽一致等优点。
酸相法氯化聚乙烯(CPE)专用组合干燥机,氯化聚乙烯气流沸腾组合烘干设备

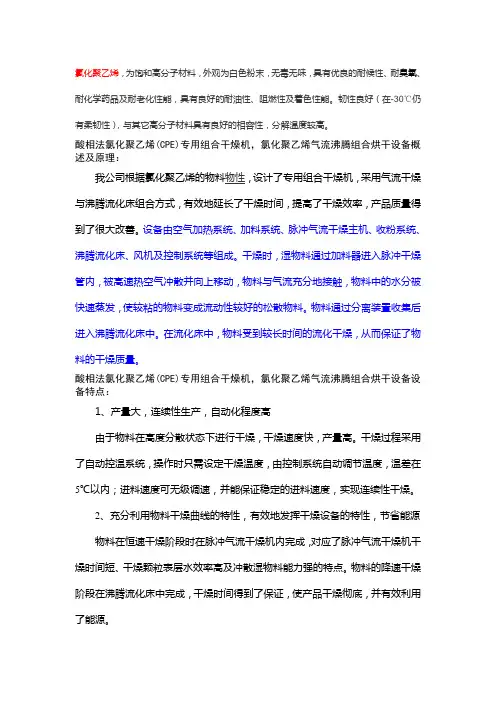

氯化聚乙烯，为饱和高分子材料，外观为白色粉末，无毒无味，具有优良的耐候性、耐臭氧、耐化学药品及耐老化性能，具有良好的耐油性、阻燃性及着色性能。韧性良好（在-30℃仍有柔韧性），与其它高分子材料具有良好的相容性，分解温度较高。
