FANUC 0 系统常用参数
FANUC 0 系统常用参数
序号 T系列 M系列
1.1 显示1程式位置0考虑补正实际位置 显示1程式位置0考虑补正实际位置
1.2 用MDIstart键1可以0无法启动程式加工 同前
1.3 重新设定后刀具补正1消除0不消除 重新设定1保留G43G44补正0不保留
1.4 刀具补正1为半径0直径 刀具补正为1增量0绝对
1.5 原点减速信号1为1，0为0 同前
1.6 快速移动dry run1有效，0无效 同前
2.6 手动教导模式手轮1进给0不进给 同前
2.5 手轮控双轴时轴选择开关1有效0无效 G76G87刀具逃逸方向
2.4 G76G87刀具逃逸方向
3 主轴和位置解码器齿数比 同前
3.6 3.7主轴和位置解码器齿数比 1刀长补正和指定平面垂直轴，0Z轴
3.1 3.3 4、ZYX各轴上电背隙方向1负向○正向 同前
8.5 快速可调信号0有效1无效 同前
10.4 9000-9999程序1不可编辑0可 同前
11.1 上电1G01，0GO状态 同前
11.2 第四轴为1直线轴0旋转轴
11.6 11.0罗距误差补正倍率 同前
13 job状态手轮1有效0无效 同前
14.2 刀具重设1取消○不取消原补正量
15.7 忽略小数点以1mm、inch‘sec输入0最小单位 同前
19.5 M02执行后1回到程式开头0不回 同前
21 各轴有1绝对编码器0无 同前
22 绝对编码器1设原点○不设 同前
23 屏显语种 同前
24.1 输入输出单位1 0.01mm，0,0.001mm
30.7 上电1G91，0G90状态 同前
49.4 手动可控轴数1,3 0，1 同前
49.7 快速和进给上限速度以1与一般同0不同 同前
60.4 14"CRT诊断为1 14"，0 9" 同前
60.7 CRT1彩色0单色 同前
63.3 刚性攻丝主轴位置解码1任意齿比0 28参数
63.4 刚性攻丝途中调整率一无效0有效
64 主轴与第二解码器齿数比 同前
65.7 一单节中1有3个M码0，1个 同前
121 手动操作倍率 同前
254 刚性攻丝主轴及z轴加减速类别0指数1直线
255 刚性攻丝主轴背隙量
256 刚性攻丝M 码
258 刚性攻丝拉伸途中的调整率 504 507各轴位置极限偏差 同前
508 511各轴删格偏移量 同前
512 515环路增益 同前
517 伺服回路增益 同前
518 524快速进给速度 同前
525 快速时加减速时间常数 同前
527 切削上限速 同前
529 切削加减速时间常数 同前
530 加减速时最低速度 同前
531 主轴转速实际与命令允差 G73回退量
532 主轴转速允许范围 G73开始点设定
535 538各轴背隙量 同前
539 主轴速度指令电压补正 主轴转速上限
548 指数加减速手动下限速度 同前
551 主轴周速一定控制时最低速度 同前
556 主轴周速 一定控制时最高速 三段换档高档最低速
559 562各轴手动时移动速度 同前
577 主轴速度补正
580 内侧转角自动调速终点减速距离
581 内侧转角自动速度调整终点减速距离
585 主轴快速进给最低速
586 主轴定向转速 三段换档中高档换档速度
591 C轴家具松夹延时时间
592 孔加工避开量d
593 596停止是位置偏差极限值 同前
601 604手进给指数加减速时间常数 同前
605 608手动进给指数加减速下限速 同前
620 刚性攻丝z轴移动中偏差极限
621 刚性攻丝主轴移动中偏差极限
622 刚性攻丝Z轴停止中偏差极限
623 刚性攻丝主轴停止中偏差极限
630 9"屏显横偏量 同前
631 9"屏显纵偏量 同前
700 707轴行程 同前
708 711自动坐标系时原点坐标值 同前
717 G71G72的切深
718 G71G72的预留量
719 复合切削G73X 预留量
720 G73z预留量
721 G73分区数
722 G74G75 回退量
723 G76 最后精加工次数 724 G76刀尖角度
725 G76最小切深
726 G76精加工预留量
728 刀具磨耗增量允许值
729 刀具磨耗补正最大允许值
735 第二原点到第一原点坐标x 同前
736 第二原点到第一原点坐标y 同前
737 第二原点到第一原点坐标z 同前
738 第二原点到第一原点坐标4 同前
755 778 工件坐标系
779 加工零件总数 同前
780 783第三原点 同前
784 787第四原点 同前
788 796F 一位进给速度
1000 x轴罗距误差补正原点 x轴罗距误差补正原点
1001 1128x轴罗距误差补正 1128x轴罗距误差补正
2000 z轴罗距误差补正原点 y轴罗距误差补正原点
2001 2128z轴罗距误差补正 y轴罗距误差补正值
3000 3轴罗距误差补正原点 z轴罗距误差补正原点
3001 3128Y轴罗距误差补正 z轴罗距误差补正
4000 4轴罗距误差补正原点 同前
4001 4128四轴罗距误差补正 同前
5000 5轴罗距误差补正原点 同前
5001 5128五轴罗距误差补正 同前
6000 6轴罗距误差补正原点 同前
6001 6128六轴罗距误差补正 同前
7000 7714五六轴控制 同前
FANUC 0 系统
序号 故障征兆 故障原因 解决办法
1 当选完刀号后，X、Y轴移动的同时，机床也进行换刀的动作，但是，X、Y轴移动的距离，与X、Y轴的移动指令不相吻合，并且每次的实际移动距离与移动指令之差还不一样 没有任何报警，应属于参数问题。 1．修改参数0009号TMF，由0000****修改为0111****，该故障得以解决。当0009=0000****时，TMF=16msec。当0009=0111****时，TMF=128msec。
2．冬天，有可能润滑油的黏度大。
2 手动脉冲发生器偶尔失效 手动脉冲发生器的信号回路产生故障 1. 确认手动脉冲发生器是否正常。2. 更换存储板
3 机床不能回机床参考点 检查参数534，最好在200~500之间 1） 把机床移动至坐标的中间位置再试试。2） 更换电机位置编码器
4 机床工作三小时，X轴发现振动声音 在显示器屏幕上没有报警，是由参数设置不正确而引起的 1）、修改8103#2=0→1
2）、修改8121=120→100
5 进给轴低速运行时，有爬行现象 调整参数 1） 调整伺服增益参数；
2） 调整电机的负载惯量化。
6 机床回参考点时，每次返回参考点时的位置都不一样 调整参数 重新计算并调整参考计数容量的值，即参数4号~7号或者参数570~573的值
7 切削螺纹时，乱扣 更换了位置编码器和主轴伺服放大器及存储板都无效时 参数49号设定不对，修改参数49#6由0→1。
8 不能进行螺纹切削 位置编码器反馈信号线路 1） 更换主轴位置编码器；2） 修改参数；
9 在单脉冲方式下，给机床1μ指令，实际走30μ的距离。 参数问题 参数8103设定错误，修改8103#5由1→0
10 车床：用MX不能输入刀偏量 未设参数 参数10#7位设1
11 X、Y轴加工圆度超差 没有报警 调整参数：1）伺服的增益：要求两轴一致。2）伺服控制参数：见伺服参数说明书。3）加反向间隙补偿。
12 轮毂加工车床，当高节奏地加工轮毂时，经常出现电源单元和主轴伺服单元的模块严重烧毁 由于主轴频繁高低速启动 更换电源控制单元和主轴伺服控制单元的功率驱动模块。并用A50L-0001-0303替换以前使用的功率模块。 13 立式加工中心，按急停，Z轴往下下降2mm Z轴电机的制动器回路处理不妥 1） 按伺服的说明书，正确地设计Z轴的制动器回路；2） 检查参数8X05#6=1、8X83=200左右。
14 加工中心：Z轴运动时产生振动，并且通过交换印刷板实验确认Z轴控制单元及电机正常 参数设置而引起的故障 1）调整参数517。2）检查并调整8300至8400之间的参数。
15 X轴加工一段时间后，X轴坐标发生偏移 如果更换电机编码器无效，应属机械故障 1) 更换电机编码器,无效。2) 检查并调整丝杆与电机之间的联轴节。
16 主轴低速不稳，而且不能准停 反馈信号不好 1） 检查确认主轴电机反馈信号插头是否松动。2）更换主轴电机编码器。3）更换定位用的磁传感器。
17 当使用模拟主轴时，模拟电压没有输出 1） 主板上是否有87103芯片。2） 检查参数0539~542的数值或者重新计算和设定主轴箱的齿轮比。3） 更换主板。
18 控制系统在运行模拟主轴时，没有模拟电压的输出 模拟电压的输出回路有故障或参数有问题 1） 请确认SSTP*=1,即G120#6=1
2）设定模拟电压10V时所对应的最高转速成的参数，例如：对于T系列，设定PRM540=6000
3）在AUTO或MDI方式下，输入S指令，就可以用万用表在M12或M26端口上测量出SVC的输出。
4）如果没有，请更换主板
19 机床油泵不能启动，机床换刀时的油缸没有动作 输入/输出板输出信号回路有故障 1）检查输入/输出板上的元件TD62107是否有明显烧毁痕迹
2）更换输入/输出卡或输入/输出卡上的元件TD62107
20 电源报警红灯亮，显示器屏幕没有显示 外部电源有短路或内部印刷板电源短路 1） 测量+5V、+15V、+24V及+24E对地的电阻。
2） 如果是系统印刷板内部短路造成，可把印刷板外接的信号线插座全部拔下，然后把印刷板一块一块地往下拔，每拔一块后，打开电源，直到发现拔下其中一块印刷板后，就可以通上电，这样可以认为是由该印刷板内部电源短路造成的。
21 系统显示器屏幕上显示NOT READY 查诊断G121.4=0，急停回路出现故障 1)查电气图中的急停回路；2)查机床各轴的行程开关是否有断线，是否完好；3)把系统的参数，程序等全部清除后，重新输入参数、加工程序等系统数据。
22 在手动或自动方式下机床都不运行 1）位置画面显示的数字不变化 1)诊断G121.4(*ESP信号)是否等于1;
2)诊断G121.7(ERS信号)是否等于0；
3)诊断G104.6(RRW信号)是否等于0;
4)诊断G122#0，#1、#2的状态。
G122=*****101即JOG状态。
G122=*****001即AUTO状态。
5)到位检查是否在执行，请确认。DGN800（位置偏差）>PRM500（到位宽度）。
6)检查各个轴互锁信号诊断G128#0~#3(ITX，ITY，ITZ，IT4)是否等于0。
7)检查倍率信号G121#0~#3（*OV1，*OV2，*OV4，*OV8）。如果PRM03#4 （OVRI）=0，当G121=****1111时，倍率为100%。
fanuc series 0i-mf 参数说明书
fanuc series 0i-mf 参数说明书
Fanuc 0i-MF是Fanuc公司的最新一代数控系统，具有功能强大、操作简便、稳定可靠的特点。下面将对Fanuc 0i-MF的参数进行说明。
1.硬件参数
Fanuc 0i-MF采用高性能的工控机作为控制器，具有以下硬件参数：
-主处理器：采用高性能多核处理器，保证了系统的高效稳定运行；
-存储器：内置大容量存储器，可存储大量的加工程序和参数设置；
-显示器：高分辨率彩色触摸屏显示器，操作界面友好，操作简便；
- I/O接口：提供多个数字输入输出和模拟输入输出接口，可连接多种外部设备。
2.轴控制参数
Fanuc 0i-MF支持多轴同时控制，具有以下参数设置：
-轴数：最多可控制32个轴，可根据加工需求进行灵活配置； -运动控制方式：支持点位控制、直线插补、圆弧插补等多种运动方式；
-轴速度：可根据加工需求设置轴的最大速度和加速度；
-轴精度：可根据精度要求设置轴的回零精度和运动精度。
3.运动控制参数
Fanuc 0i-MF具有强大的运动控制功能，可以精确控制加工过程，具有以下参数设置：
-插补周期：可根据加工要求设置插补周期，确保运动平滑；
-进给速度：可根据加工物料和加工工艺设置进给速度；
-快速移动速度：支持设置快速移动速度，提高加工效率；
-加工时间：可根据加工过程的复杂程度设置加工时间。
4.输入输出参数
Fanuc 0i-MF支持多种输入输出设备和接口，可以满足不同的外部连接需求，具有以下参数设置：
-数字输入输出：支持设置多个数字输入输出和开关量输入输出； -模拟输入输出：支持设置多个模拟输入输出和模拟量输入输出；
-通信接口：支持以太网、RS232、USB等多种通信接口，方便与外部设备进行数据交互。
5.用户界面参数
Fanuc 0i-MF操作界面简单直观，友好易用，可自定义设置，具有以下参数设置：
-显示语言：支持多种语言选择，适应不同国家和地区的操作需求；
FANUC常用系统参数说明
FANUC常用系统参数说明
FANUC常用系统参数是一些特定的数值，在FANUC系统中用来配置和调整机床和控制系统的功能和性能。这些参数可以被读取、修改和保存，以满足特定的加工需求和设备配置。下面是一些常用的FANUC系统参数的说明：
1.机床坐标系参数（G53,G54-G59）：这些参数用于定义机床的坐标系。每个坐标系可以代表不同的加工位置和工件夹持方式。通过调整这些参数，可以在不同的工件加工过程中实现坐标系的切换和调整。
2.加工坐标系参数（G92）：这个参数用于定义加工过程中的零点和坐标系位置。通过调整这些参数，可以将工件的零点和坐标系原点设置为加工过程中的任意位置。
3.进给速率参数（F）：这个参数用于定义进给速率。通过调整这个参数，可以控制机床的进给速度，以便在不同的加工条件下达到最佳的加工效果。
4.进给倍率参数（G93,G94,G95）：这些参数用于设置进给倍率。通过调整这些参数，可以在加工过程中调整进给速率的倍数，以满足不同的加工要求。
5.插补方式参数（G01,G02,G03）：这些参数用于定义插补方式。通过调整这些参数，可以控制机床的插补方式，包括直线插补、圆弧插补等，以满足不同的加工需求。
6.主轴转速参数（S）：这个参数用于定义主轴的转速。通过调整这个参数，可以控制主轴的转速，以满足不同的加工要求。 7.刀具半径补偿参数（G40,G41,G42）：这些参数用于刀具半径补偿。通过调整这些参数，可以在加工过程中补偿刀具半径的影响，以确保加工轮廓的准确性和精度。
8.切削进给参数（G96,G97）：这些参数用于定义切削进给方式。通过调整这些参数，可以选择恒速切削进给（G96）或恒功率切削进给（G97），以适应不同的切削条件。
9.向前补偿参数（G43,G49）：这些参数用于定义向前补偿。通过调整这些参数，可以在加工过程中补偿刀具的尺寸和位置变化，以确保加工结果的准确性和精度。
Fanuc常用系统参数
传播优秀Word版文档 ，希望对您有帮助，可双击去除！
1 / 23 1 Fanuc系统参数
一．16系统类参数
1． SETTING 参数
参数号 符号 意义 16-T 16-M
0/0 TVC 代码竖向校验 O O
0/1 ISO EIA/ISO代码 O O
0/2 INI MDI方式公/英制 O O
0/5 SEQ 自动加顺序号 O O
2/0 RDG 远程诊断 O O
3216 自动加程序段号时程序段号的间隔 O O
2．RS232C口参数
20 I/O通道（接口板）：
0,1: 主CPU板JD5A
2: 主CPU板JD5B
3: 远程缓冲JD5C或选择板1的JD6A(RS-422)
5: Data Server
10 :DNC1/DNC2接口 O O
100/3 NCR 程序段结束的输出码 O O
100/5 ND3 DNC运行时:读一段/读至缓冲器满 O O
传播优秀Word版文档 ，希望对您有帮助，可双击去除！
I/O 通道0的参数:
101/0 SB2 停止位数 O O
101/3 ASII 数据输入代码:ASCII或EIA/ISO O O
101/7 NFD 数据输出时数据后的同步孔的输出 O O
102 输入输出设备号:
0：普通RS-232口设备（用DC1-DC4码）
3：Handy File（3〃软盘驱动器） O O
103 波特率：
10：4800
11：9600
12：19200 O O
I/O 通道1的参数:
111/0 SB2 停止位数 O O
111/3 ASI 数据输入代码:ASCII或EIA/ISO O O
111/7 NFD 数据输出时数据后的同步孔的输出 O O
112 输入输出设备号:
0：普通RS-232口设备（用DC1-DC4码）
3：Handy File（3〃软盘驱动器） O O
FANUC0i系统参数
免费提供FANUC0i系统的系统参数供同行参考
FANUC-0iA 的参数 參數型號意義 0.0TVONTV 檢查 0.1ISO傳輸碼為ISO/EIA
0.2INI輸入單位為mm(毫米)/inch(英吋) 0.5SEQ序號自動插入 1.1FVC紙帶格式 12.0MIX鏡像 20I/ORS-232 通訊頻道 傳輸(I/O=0) 參數型號意義
101.0SB2設定STOP 位元為1或2 101.3ASI設定ASCII 碼 102傳輸設備設定
103傳輸速率 傳輸(I/O=1) 參數型號意義 111.0SB2設定STOP 位元為1或2
111.3ASI設定ASCII 碼 112傳輸設備設定 113傳輸速率 傳輸(I/O=2) 參數型號意義 121.0SB2設定STOP 位元為1或2 121.3ASI設定ASCII 碼 122傳輸設備設定 123傳輸速率 行程限制 參數型號意義 1320各軸第一行程正方向限制
1321各軸第一行程負方向限制 1322各軸第二行程正方向限制 1323各軸第二行程負方向限制 進給率 參數型號意義 1420各軸快速移動進給率 1410空跑(dry
run)速度 1422所有軸切削最大進給率 1430各軸切削最大進給率 1431先行控制所有軸切削最大進給率 1432先行控制各軸切削最大進給率 1425原點復歸減速後FL速度 1421快速移動FO速度 1423各軸JOG模式進給速度 1424各軸快速移動進給速度 加減速控制 參數型號意義 1620各軸快速移動加減速時間常數 1622切削進給加減速時間常數(指數型) 1622補間後加減速時間常數 1621鍾型加減速時間常數 1623切削進給FL速率(指數型) 1624補間後加減速時間常數(指數型) 1625JOG 進給FL速率(指數型) 伺服 參數型號意義 1800.1當VRDY在PRDY之前輸出伺服 1800.4切削和快速進給背隙補正量分開設 1815.1分離式檢出器使用有效/無效 1815.5絕對式檢出器使用有效/無效 1816.4DMR 1820CMR
FANUC常用系统参数说明 2
创作时间：二零二一年六月三十日
创作时间：二零二一年六月三十日 FANUC0之南宫帮珍创作
创作时间：二零二一年六月三十日
小括号（）改为中括号【】将3204中的PAR由0改为1.
释放风扇报警（ALM701）参数PRM8901#0(FAN)
O8000-O8999保密设置NE8(NO.3202#0).
O9000-O9999保密设置NE9(NO.3202#4).
FANUC Series Oi-MD：在显示器上修改梯图.
按SYSTEM键,按右扩展键几次,直到显示器下面呈现[PMCCNF]时,按[PMCCNF]软键,按[设定]软键,在呈现的画面上将:编程允许(EDIT ENABLE),内置编程器许可(PROGRAMMER ENABLE),编纂后保管到快闪存储器（WRITE TO F-ROM (EDIT)）,这三项翻开即可修改梯图.FANUC Series Oi-MC ：按SYSTEM 键, 按 [ > ] 软键几次, 当呈现[PMCPRM]软键时按此键, 按[SETING]软键, 在呈现的画面上将：EDIT ENABLE置1 WRITE TO F-ROM (EDIT)置1PROGRAMMER ENABLE 置1这三项翻开即可修改梯图.这三项只要能置为1 , 就能进入梯图修改 , 若置不了1, 就是有参数封住了,
防止他人乱改梯图.对有密码的梯形图, 要输入密码才可以看到,
才可以修改.为使用梯形图编纂功能, 应该在 “PARAMETERS FOR ONLINE MONITOR”中把“RS-232-C”和“F-BUS”选择为“NOT USE”, 以使在线监控功能无效.
自动拔出顺序号：0000 #5 SEQ 创作时间：二零二一年六月三十日
创作时间：二零二一年六月三十日 自动拔出顺序号增量值：3216
最年夜主轴转速：3772
加工中心乱刀修正
System------参数-----PNMNET-----数据-----把持-----缩放-----寻找.

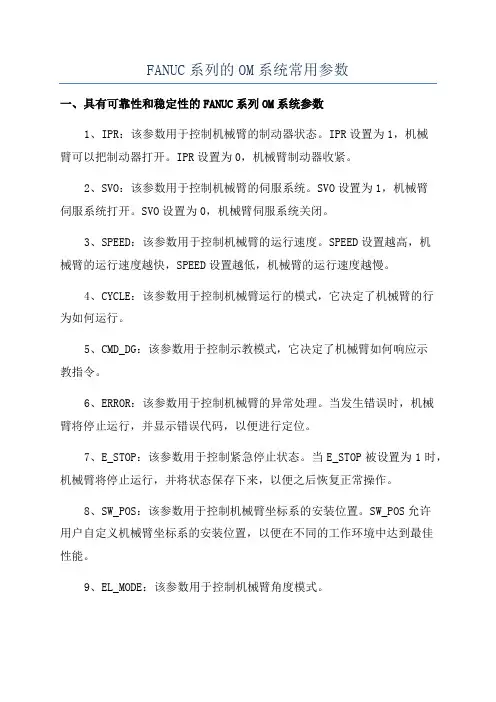

FANUC系列的OM系统常用参数
FANUC系列的OM系统常用参数
一、具有可靠性和稳定性的FANUC系列OM系统参数
1、IPR：该参数用于控制机械臂的制动器状态。IPR设置为1，机械臂可以把制动器打开。IPR设置为0，机械臂制动器收紧。
2、SVO：该参数用于控制机械臂的伺服系统。SVO设置为1，机械臂伺服系统打开。SVO设置为0，机械臂伺服系统关闭。
3、SPEED：该参数用于控制机械臂的运行速度。SPEED设置越高，机械臂的运行速度越快，SPEED设置越低，机械臂的运行速度越慢。
4、CYCLE：该参数用于控制机械臂运行的模式，它决定了机械臂的行为如何运行。
5、CMD_DG：该参数用于控制示教模式，它决定了机械臂如何响应示教指令。
6、ERROR：该参数用于控制机械臂的异常处理。当发生错误时，机械臂将停止运行，并显示错误代码，以便进行定位。
7、E_STOP：该参数用于控制紧急停止状态。当E_STOP被设置为1时，机械臂将停止运行，并将状态保存下来，以便之后恢复正常操作。
8、SW_POS：该参数用于控制机械臂坐标系的安装位置。SW_POS允许用户自定义机械臂坐标系的安装位置，以便在不同的工作环境中达到最佳性能。
9、EL_MODE：该参数用于控制机械臂角度模式。
FANUC 0i 系统参数
FANUC 0i 系统参数
1. 参数的显示
按MDI面板上功能键→[参数]
2. 参数的设定
MDI方式→[SYSTEM] →PARAMETER WRITE（参数写入）＝0/1
(0 不许写入，1 允许写入)
如从本序号开始修改数据，可在数据和数据之间用（;）分隔进行连续输入
参数设定之后，将PARAMETER WRITE（参数写入）画面修改为=1
3. 参数说明
对于位和位轴参数，每个数据号由8位组成，每一位意义不同
每个数据有一定的数数据范围
4. 参数界面
没有记载的
空白参数，是为扩展而备用，必须将其设置为0
5. 有关SETTING的参数 N0000. ＃0 TVC 是否进行TV校验（0 进行，1 不进行）
＃1 ISO 输出时代码为（0 EIA代码，1 ISO代码）
＃2 INI 输入单位为（0 公制，1 英制）
＃5 SEQ 是否进行顺序号自动插入（0 不进行，1 进行） N0001 ＃1 FCV 纸带格式为（0 标准格式，1 FS10/11格式） N0012 ＃0 MIRx 各轴镜像设定（0 镜像关闭，1 镜像开通） N0020 I/O 通道
设定为0或1 RS-232-C串行接口1
设定为2 RS-232-C串行接口1 N0100 ＃1 CTV （0 注释部分进行TV校验，1 注释部分不进行TV校验）
＃3 （0 ISO代码对EOB输出LF、CR， 1 ISO代码对EOB仅输出LF）
＃5 DN3 （在DNC运行时，0 一段一段的读，1 连续读到缓冲器满为止）
＃6 IOP (0 NC复位能停止程序输出/输入，1 用[STOP]停止程序输出/输入)
#7 ENS (读取EIA代码时发现NULL代码时，0 产生报警，1 不产生报警) N0101 有关通道I/O的参数
＃0 SB2 停止位数（0 1位，1 2位）
＃3 ASI 数据输入时的代码（0 EIA或ISO自动识别，1 ASC码）
FANUC0系统参数
FANUC0系统参数
1.系统参数类型：FANUC0系统参数分为三种类型：系统参数、加工参数和程序参数。系统参数是机床控制系统的基本参数，包括机床坐标系的设定、插补方式、进给伺服和主轴伺服的参数设置等。加工参数是用于加工过程中的参数设定，包括进给速度、进给倍率、进给方式等。程序参数是用于程序运行时的参数设定，包括循环次数、暂停时间、工件坐标系转换等。
2.系统参数的作用：系统参数对整个机床的运行和加工过程起到关键作用。它们决定了机床的坐标系、插补方式、进给速度和位置等设置，以确保机床的准确性和稳定性。通过设定系统参数，可以实现不同的加工要求和运行条件，提高加工效率和质量。
3.常见的系统参数：FANUC0系统参数有很多，下面列举几个常见的参数作为示例：
-G50:设置进给倍率，用于调整进给速度。
-G54-G59:设定工件坐标系，用于定义工件的起始点和坐标。
-G90:设置绝对坐标系，用于确定机床坐标的基准点。
-G91:设置增量坐标系，用于相对于当前位置进行坐标运动。
-G94:设置每分钟进给速度，用于调整进给率。
4.参数修改和保存：FANUC0系统参数可以通过相关指令进行修改和保存。一般来说，修改系统参数需要有相应的操作权限，以防止误操作导致机床损坏或人员伤害。在参数修改时，需要仔细确认设定值，避免错误造成不必要的损失。 总结：FANUC0系统参数是机床控制系统的关键设置，用于满足不同加工要求和运行条件。它们包括三种类型的参数：系统参数、加工参数和程序参数，分别用于机床控制、加工过程和程序运行时的设定。通过合理设置系统参数，可以提高机床的准确性、稳定性和加工效率，满足各种加工需求。在修改和保存参数时，需要谨慎操作，确保设定值正确，以避免不必要的损失。
fanuc常用参数
fanuc常用参数
Fanuc是一种集成电路，常用于数控机床的控制系统中，其参数的设置对于机床的运转和加工结果具有至关重要的作用。下面将介绍Fanuc开发的一些常用参数及其相关的参考内容。
1. R参数
R参数是Fanuc控制系统用来调整切削进给速度的一个参数。由于每种材料的切削性质不同，因此需要根据不同的加工材料进行调整。
参考内容：根据不同的材料，可以设置不同的R数值。一般来说，对于黄铜、铝合金等比较软的材料，需要设置较大的R值，以保证刀具不会因为进给速度过快而被磨损。而对于硬质合金等材料，则需要设置较小的R值，以保证刀具进给速度的稳定性。
2. F参数
F参数用于控制主轴的进给速度。在加工过程中，需要根据不同的加工要求和切削条件进行设置。
参考内容：根据不同的加工要求，可以在G代码中设置不同的F值。一般来说，加工大型工件时需要较低的进给速度，而加工小型工件时则可以适当提高进给速度。在切削条件较差的情况下，也需要适当降低进给速度以保障切削质量。
3. G参数
G参数是Fanuc控制系统所使用的语言。在进行加工操作时，需要编写G代码，用来控制机床的各项操作，包括切削进给、主轴转速等。
参考内容：在编写G代码时，需要根据具体的加工步骤和要求来设置相应的G参数。比如，在进给过程中，需要设置G01，表示线性进给。在顺时针或逆时针旋转时，需要分别使用G02和G03命令。
4. P参数
P参数通常用来进行辅助功能的设置，比如刀具长度补偿、孔加工、线割等。
参考内容：在使用P参数时，需要根据不同的功能进行设置。比如刀具长度补偿，可以使用P值来控制刀具头到工件表面的距离，以保证切削的准确性。
5. T参数
T参数通常用来设置刀具的切削参数。在进行不同的切削操作时，需要使用不同的刀具，并设置相应的刀具参数。
参考内容：在进行刀具的切削参数设置时，需要考虑到切削条件、材料、刀具类型等因素。不同的切削操作需要使用不同的刀具，并设定相应的刀具编号。在机床的资料手册中可以查看不同的刀具参数设置内容。
FANUC_0i系统参数的设定方法
FANUC_0i系统参数的设定方法
FANUC_0i系统参数是机床控制系统中的一种重要参数，它们决定了机床的运行模式、功能和性能。正确设置FANUC_0i系统参数对于机床的正常运行和高效生产非常重要。下面将介绍FANUC_0i系统参数的设定方法。
其次，设定FANUC_0i系统参数需要进入系统参数设定模式。可以通过以下步骤进入系统参数设定模式：
1.打开机床电源，进入FANUC_0i系统界面。
2.在FANUC_0i系统界面上按下“SYSTEM”按钮，进入系统菜单。
3.在系统菜单中选择“PARAMETER”选项，进入参数菜单。
4.在参数菜单中选择“SYSTEM”选项，进入系统参数菜单。
5.在系统参数菜单中选择“EDIT”选项，进入系统参数设定模式。
进入系统参数设定模式后，可以根据实际需要对FANUC_0i系统参数进行设定。下面是一些常见的FANUC_0i系统参数的设定方法：
1.机床坐标系参数：机床坐标系参数用于定义机床的坐标系原点和坐标轴方向。可以根据实际情况设定机床坐标系参数，通常需要根据机床的结构和操作习惯进行调整。
2.运动参数运动参数：运动参数用于定义机床的运动速度和加减速度。可以根据加工工件的要求和机床的性能设定运动参数，以确保机床的运动平稳和加工质量。 3.工具补偿参数：工具补偿参数用于定义刀具的几何和补偿信息。可以根据使用的刀具和加工工件的要求设定工具补偿参数，以确保刀具的补偿精度和加工质量。
4.编程参数：编程参数用于定义机床的编程方式和规范。可以根据编程人员的习惯和加工工件的要求设定编程参数，以确保编程的准确性和可读性。
在设定FANUC_0i系统参数时，需要注意以下几点：
1.确保设定参数的合理性，避免设定错误导致机床故障或加工质量下降。
2.保存设定参数的备份，以备后续需要恢复时使用。
3.定期检查和更新设定参数，以适应机床的运行状态和加工工艺的变化。
总之，正确设定FANUC_0i系统参数对于机床的正常运行和高效生产至关重要。通过了解各个参数的含义和作用，并根据实际需要进行合理的设定，可以提高机床的运行效率和加工质量。
