军用方舱的电磁屏蔽设计
第３２卷第４期 ２００６年４月 电子工矗痂 ＥＬＥＣＴＲ０ＮＩＣ ＥＮＧ ＮＥＥＲ Ｖｏ１．３２ Ｎｏ．４ Ａｐｒ．２００６
军用方舱的电磁屏蔽设计
韩炳森 ，李为民’，徐筱麟
（１．总参通信部驻长沙地区军事代表室，湖南省长沙市４１００１４；
２．解放军理工大学通信工程学院无线通信系，江苏省南京市２１０００７）
摘要：阐述了军用方舱电磁屏蔽的重要性，介绍了方舱舱体的屏蔽要求、方舱舱体的结构及舱
体材料的选择方法，分析了影响军用方舱屏蔽效能的结构要素，指出舱体设计时应采取的相应屏蔽措
施，提出结构设计时保证门、窗、孔口处的电连续性是实现军用方舱电磁兼容性的关键。并指出合理
的工艺和生产过程中的严格控制是完成方舱电磁兼容性的有力保证。最后介绍了方舱舱体的接地技
术。
关键词：军用方舱；方舱舱体；电磁屏蔽；屏蔽设计 中图分类号：ＴＮ９１１．４
Ｉｌ引言
方舱作艿ｒ一种移动箱式工作问，具有一定的强度、
刚度和使用寿命，并以其良好的防护能力、密封性能、
运输灵活性广泛应用于武器系统、指挥中心、技术勤务
以及野战医疗等方面，而电磁屏蔽又为方舱顺利完成 任务提供了保障。随着微波技术的发展，电子侦察、电
子对抗等技术水平的不断提高，对方舱舱体的电磁屏
蔽性能要求也越来越高，所以增加和提高方舱的电磁
屏蔽性能是当务之急。
】【 电磁屏蔽方舱的概念、要求及结构
电磁屏蔽方舱就是活动的电磁屏蔽室，它既具有
般军用方舱要求的各种性能，又具备电磁屏蔽室要
求的电磁屏蔽性能，是两者有机结合形成的一种新的
军用装备平台。按ＧＪＢ ８７０＿＿９０《军用电子设备方舱
通用规范》要求，屏蔽方舱对频率范围为０．１５ ＭＨｚ— ｌ０ ＧＨｚ的电磁波的衰减量不得低于６０ ｄＢ。
ＧＪＢ ｌ１２６＿＿９ｌ（（ＣＡＦ４０ＰＤ方舱规范》将方舱的电
磁屏蔽要求分３级：
ａ）Ｉ级：对频率范围为０．１５ ＭＨｚ一１０ ＧＨｚ电磁
波的衰减量为６０ ｄＢ。 ‘
ｂ）１Ｉ级：对频率范围为０．１５ ＭＨｚ一１０ ＧＨｚ电磁
波的衰减量为４０ ｄＢ。 ｃ）Ⅲ级：无电磁屏蔽要求。
电磁屏蔽方舱舱体和一般方舱舱体一样，主要由
前板、后板、左板、右板、顶板、底板等组成，这些大板由
：龟件、角柱、端梁、侧梁等联接成一个整体，再加上ｆ－Ｉ、
收稿日期：２００５４）９４）９；修回日期：２００５—１１４）１。 窗、孔口、滑橇及其他附件就构成了一个方舱舱体。两 者的区别是电磁屏蔽方舱舱体在设计、加工、组装时一
定要考虑舱体各部分的电气连续性。
２方舱舱体屏蔽设计
在屏蔽方舱舱体结构设计时，一方面要满足舱体 的刚度、强度要求，另一方面必须满足屏蔽效能指标。
在方舱设计结构上可采取如下措施：
ａ）尽可能减少接缝，将各壁板设计成整张铝板。 与小板方舱相比，既提高了屏蔽性能，又提高了方舱的
密封性能、三防性能及表面质量。 ｂ）尽可能防止内外蒙皮的导通，除各孔口有局部 导通外，其余均采用断热桥结构，既可提高屏蔽性能， 又可提高方舱的保温性能。
方舱六大壁板的联接是靠内外包边加铆钉联接而
成的，因而要选择合适的铆钉距离。Ⅱ级方舱（厢体） 外包边拉铆钉双排交错，要求单排钉距９０ ｍｍ，内包边
钉距４０ ｍｍ；Ｉ级方舱（厢体）外包边拉铆钉双排交
错，单排钉距４０ ｍｍ，内包边钉距２０ ｍｍ，且包边搭接 面必需清洁，不导电的防护层应去掉。舱壁上的换气
通风孔采用截止波导，既满足屏蔽效能要求，又满足通
风量要求，波导与舱体要有很好的点联接。方舱在工 作时电源孔口及信号孔口上的门是打开的，此处的屏
蔽只有靠波纹板实现。一般波纹板为３ ｍｍ铝板，其 磁场屏蔽性能可达ｌｌ９ ｄＢ，只要保证波纹板与舱体有
很好的电接触，此处的屏蔽性能就能满足军标要求。 对一定要有采光窗口的方舱来说，其采光窗孔口除两
道金属屏蔽网屏蔽外，还可以增设其他的屏蔽措施，例
如采用导电玻璃、增加屏蔽小ｆ－ＩＶ。然而这些措施将
给设计、工艺制造带来很多不便，且采用导电玻璃将影
ｌ１·
维普资讯 http://www.cqvip.com 通信技术· 电子工程师 ２００６年４月
响光线的射透性。因此，对于电磁屏蔽效能要求高的
方舱，应尽可能不用采光窗。进入方舱的电源线及引
出方舱的所有导线（包括对外转接电源线、信号线等）
必须经过滤波。
２．１大板厚度的确定 根据电磁屏蔽效能计算可知，当大板蒙皮两层之 间距离为１／４波长的奇数倍时，屏蔽效能最好，距离为
１／４波长偶数倍时屏蔽效能最差。但不论是哪种情 况，屏蔽效能都远高于所要求的指标。实际上，大板厚
度是多种因素共同确定的，如方舱舱体刚度、强度、保
温性能、质量及工艺等。 ２．２舱体内、外蒙皮的选择
方舱舱体内、外蒙皮一般要求外观平整、密封性
好、刚度强度高、导电性能好，因此普遍选用铝板。按 照金属板对电磁波吸收损耗公式计算，单层铝板厚度
０．５ ｍｍ就可以满足在０．１５ ＭＨｚ一１０ ＧＨｚ范围屏 蔽为６０ ｄＢ以上的要求。
但是，在１０ ｋＨｚ一２０ ＧＨｚ内，铝板对低频磁场的
屏蔽作用大大降低，这时需要用高导磁率的材料，经查
表可知冷轧钢的相对磁导率 ＝１８０，相对电导率
＝０．１７，计算得单层厚度ｔ＝０．８ ｍｍ时可以满足 １０ ｋＨｚ一２０ ＧＨｚ范围内屏蔽为６０ ｄＢ以上的要求。
因此，在０．１５ ＭＨｚ一１０ ＧＨｚ范围内屏蔽为６０ ｄＢ
的方舱舱体内、外蒙皮，结合市场供应情况，一般采用
６＝（１．２—２．０）ｍｍ的铝板。在１０ ｋＨｚ一２０ ＧＨｚ范围
内屏蔽６０ ｄＢ的舱体，一般外部蒙皮采用６＝（１．２—
２．０）ｍｍ的铝板，内部蒙皮采用６ ｉＩ １．０ ｍｍ的冷轧钢 板。
２．３门、窗、孔口的屏蔽设计 ２．３．１门、窗、孔口的布置原则
屏蔽方舱应尽量减少门、窗、孔口的数量，小孔口
不宜集中排布。屏蔽工作间最多开设１个工作门、
１个应急门，且工作门和应急门不能在一个壁板上。
舱体允许开设电源孔口或信号孔口，电源孔口和信号 孔口之间的距离应保持最大，尽可能不在一个壁板上；
舱体允许开设轴流风机孔口（２个孔口：１个进风孔
口、１个排风孔口），风机口尽可能与工作门不在同一
个壁板，与电源孔口之间的距离应保持最大。
Ｉ级屏蔽方舱开设散热孔口处的波导板面积（孔
口通过尺寸）不宜大于７００ ｍｍ×７００ ｍｍ，不开设采光
窗；ＩＩ级屏蔽方舱开设散热孔口的波导板面积（孔口 通过尺寸）不宜大于７００ ｍｍ×１ ２００ ｍｍ，允许在左、右
壁板上各开设１个采光窗，开设采光窗的壁板，不宜在
该壁板上开设工作门及应急门。
１２· ２．３．２门的屏蔽设计 门是舱体最大的开口，ｆｑ，ｇｌ门框之间形成的缝隙，
是电磁波泄露的重要途径，因此，解决好门的电磁波屏 蔽对舱体屏蔽是非常重要的。为保证门体与门框之间
的电气连续性，设计时注意如下事项：
ａ）门框、门体边框的铝型材要进行表面处理，要
求屏效为４０ ｄＢ的舱的型材进行导电氧化处理，要求
屏效为６０ ｄＢ的舱的型材进行镀镍磷合金处理，保证
接触面有较好的耐磨性和导电性。
ｂ）采取垫屏蔽衬垫或焊接的方式，保证蒙皮与门
框及门体边框可靠的电气连续性。 ｃ）门框、门体组装时要保证其平面度符合设计要
求，并确保门与门框周边间隙的一致性，以保证门与门 框四周的电气连续性。
ｄ）ｆｑ，ｇｌ门框通过金属丝网导电衬垫连接，金属丝 网衬垫的材料、尺寸要根据屏蔽效能要求确定，一般衬
垫压缩量为３５％左右时屏蔽效能最佳。 ｅ）门把手中间采用非贯通式轴，在轴中部采用非
金属连接件使轴断开，防止因天线效应造成电磁波泄
露。 ２．３．３信号口、电源口的屏蔽设计
般的方舱舱体上信号口、电源口开口尺寸不大，
但是数量较多，在设计时要加以重视。主要采取措施 解决好孔口面板与孔口面板支架、孔口面板支架与内
蒙皮及孔口罩与内蒙皮之间的电连续问题，具体有加
衬垫、锡焊、加密铆钉等办法。
２．３．４采光窗的屏蔽设计
方舱舱体窗户的屏蔽性能与采光性能是一对矛 盾，也是舱体屏蔽中的一个难题。设计时应采取以下
措施： ａ）制作采光窗户的专用铝型材，以便与内外蒙
皮、屏蔽丝网有较好的电连续性。
ｂ）设计良导体与８０目铜丝网组成的屏蔽网，并
可靠安装。
ｃ）订购金属丝网屏蔽玻璃，安装时保证金属丝网
与窗框的电连续。
２．３．５通风口的屏蔽设计 通风口一般采用安装通风波导窗来进行屏蔽，屏
蔽的效果取决于波导窗与内蒙皮的电连接及波导窗本
身的屏蔽指标，前者采取加衬垫、焊接等办法，后者要
合理设计波导窗的几何参数。
波导窗有矩形、圆形、六角形蜂窝状３种结构形
式，其中六角形蜂窝状波导窗具有更好的工艺特性，因
此被广泛采用。波导窗在要求的截止频率下的屏蔽效 能受到波导孔径、波导长度的影响。
维普资讯 http://www.cqvip.com 第３２卷第４期 韩炳森，等：军用方舱的电磁屏蔽设计 ·通信技术·
截止频率． （单位为Ｈｚ）为：
１ ＝ ×１０ （１） Ｗ 式中： 为六角形波导的外接圆直径（单位为ｃｍ）。
低于截止频率的电磁波在波导中传播时，波导管
的衰减损耗ｓ （相当于吸收损耗，单位为ｄＢ）为：
厂——■ ＳＡ＝１．８７３Ｌｚ×１０ ／１一《寺ｌ （２） 、．，
式中 为电磁波的频率（单位为Ｈｚ）；ｚ为波导管的长 度（单位为ｃｍ）。
从式（１）、（２）可以看出，波导管的断面尺寸决定
了截止频率，波导管的长度提供的额外损耗增加屏蔽
：效能，即长度决定屏蔽效能。
因此，首先要根据干扰的最高频率来确定截止波
导和截止频率，一般地取 ＝（３—５） 高；其次，根据
计算截止波导管的开口最大尺寸，接着按式（２）计算
哉止波导管的长度。
波导窗从专业生产厂家订‘购，为了保证总体屏效
指标，在订购波导窗时，一般要求比系统设计指标高出
ｌ０ ｄＢ一２０ ｄＢ，波导窗的参数还要参考专业生产厂家 提供的型号。
２．４空调安装的屏蔽设计 对于空调机来说，Ｉ级屏蔽方舱推荐采用窗式空
调，Ⅱ屏蔽方舱推荐采用分体式空调。空调过孔包括
气管、液管、排水管、室内／室外机控制线和电源线。
由于气管和液管为铜管，本身就形成了单孔的波
导，具有良好的屏蔽效果。当铜管贯穿方舱板时，保证
铜管与方舱内外蒙皮可靠电气连接，可以采用特制的
指型簧片使其穿过舱壁时紧贴舱壁。
排水管也可采用矩形波导的形式，截止频率的计 算方法同式（１），只是式中的 为矩形截面宽度。由
于排水管内径不能太小，可以通过增加排水管的长度
提高其屏蔽效能，同时保证排水管外壁与方舱的内外 蒙皮实现可靠的电气连接。
对于控制线与电源线，需选用相应的电源滤波器，
采用穿墙式的安装形式。
２．５搭接 无论是导电搭接还是非导电搭接均不能产生搭接
腐蚀。具有导电搭接的接合面，必须是导电氧化表面
或金属本体面，搭接处不得有金属或非金属等杂物驻
留其上。 ２．６舱体组装时屏蔽设计 屏蔽方舱与一般方舱的区别在于其增加了屏蔽性
能，因此由６块大板组装成整体时要特别注意采取屏
蔽措施。 为减少缝隙的泄露，可以适当加宽舱体内外角柱、
端梁、侧梁的宽度，以增加缝隙的深度，加大接触面积。
适当增加铆钉数量，减小铆钉间距，或者增加铆钉

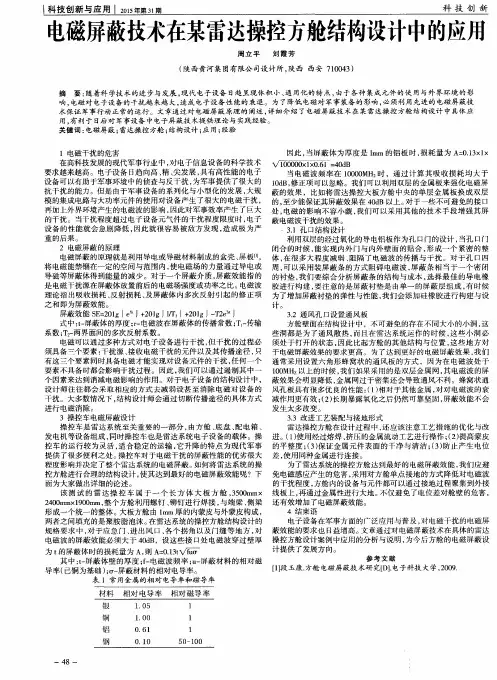

电磁屏蔽技术在某雷达操控方舱结构设计中的应用
科技创新与应用Ｉ ２０１５年第３１期 科技创新 电磁屏蔽技术在某雷达操控方舱结构设计中的应用 周立平 刘霞芳 （陕西黄河集团有限公司设计所，陕西西安７１００４３） 摘要：随着科学技术的进步与发展，现代电子设备日趋呈现体积小、通用化的特点，由于各种集成元件的使用与外界环境的影 响，电磁对电子设备的干扰越来越大，造成电子设备性能的衰退。为了降低电磁对军事装备的影响，必须利用先进的电磁屏蔽技 术保证军事行动正常的运行。文章通过对电磁屏蔽原理的阐述，详细介绍了电磁屏蔽技术在某雷达操控方舱结构设计中具体应 用，有利于日后对军事设备中电子屏蔽技术提供理论与实践经验。 关健词：电磁屏蔽；雷达操控方舱；结构设计；应用；经验 １电磁干扰的危害 在高科技发展的现代军事行业中，对电子信息设备的科学技术 要求越来越高。电子设备日趋向高、精、尖发展，具有高性能的电子 设备可以有助于军事环境中的侦查与反干扰，为军事提供了很大的 抗干扰的能力。但是由于军事设备的系列化与小型化的发展，大规 模的集成电路与大功率元件的使用对设备产生了很大的电磁干扰， 再加上外界环境产生的电磁波的影响，因此对军事效率产生了巨大 的干扰。当干扰程度超过电子设备元气件的干扰程度限度时，电子 设备的性能就会急剧降低，因此就很容易被敌方发现，造成极为严 重的后果。 ２电磁屏蔽的原理 电磁屏蔽的原理就是利用导电或导磁材料制成的盒壳、屏板ｌｌ＿， 将电磁能禁锢在一定的空间与范围内，使电磁场的力量通过导电或 导磁等屏蔽体得到能量的减少。对于一个屏蔽介质，屏蔽效能指的 是电磁干扰源在屏蔽体放置前后的电磁场强度或功率之比。电磁波 理论指出吸收损耗、反射损耗、及屏蔽体内多次反射引起的修正项 之和即为屏蔽效能。 屏蔽效能ＳＥ＝２０１ｇ Ｊ ｅ Ｊ＋２０１ｇ Ｊ ｌ厂ｒＩ Ｊ＋２０１ｇ Ｊ—Ｔ２ｅ Ｊ 式中：卜屏蔽体的厚度；ｒ一电磁波在屏蔽体的传播常数；Ｔ 一传输 系数；Ｔ２一两界面间的多次反射系数。 电磁可以通过多种方式对电子设备进行干扰，但干扰的过程必 须具备 个要素：干扰源、接收电磁干扰的元件以及其传播途径，只 有这三个要素同时具备电磁才能实现对设备元件的干扰，任何一个 要素不具备时都会影响干扰过程。因此，我们可以通过遏制其中一 个因素来达到消减电磁影响的作用。对于电子设备的结构设计中， 设计师往往都会采取相应的方式去减弱设甚至消除电磁对设备的 干扰。大多数情况下，结构设计师会通过切断传播途径的具体方式 进行电磁消除。 ３操控车电磁屏蔽设计 操控车是雷达系统至关重要的一部分，由方舱、底盘、配电箱、 发电机等设备组成，同时操控车也是雷达系统电子设备的载体。操 控车的运行较为灵活，适合稳定的运输，它升降的特点为现代军事 提供了很多便利之处。操控车对于电磁干扰的屏蔽性能的优劣很大 程度影响并决定了整个雷达系统的电磁屏蔽。如何将雷达系统的操 控方舱进行合理的结构设计，使其达到最好的电磁屏蔽效能呢？下 面为大家做出详细的论述。 该测试的雷达操控车属于一个长方体大板方舱，３５００ｍｉｎｘ ２４００ｍｍｘ１９００ｍｍ，整个方舱利用螺钉、铆钉进行焊接，与端梁、侧梁 形成一个统一的整体。大板方舱由ｌｍｍ厚的内蒙皮与外蒙皮构成， 两者之间填充的是聚胺脂泡沫。在雷达系统的操控方舱结构设计的 规格要求中，对于应急门、进出风口、各个拐角以及门缝等地方，对 电磁波的屏蔽效能必须大于４０ｄＢ，设这些接口处电磁波穿过壁厚 为ｔ的屏蔽体时的损耗量为Ａ，则Ａ＝Ｏ．１３ｔ、／ｆｕ【『 其中：ｔ一屏蔽体壁的厚度；ｆ＿电磁波频率；ｕ一屏蔽材料的相对磁 导率（已铜为基础）；ｏ－一屏蔽材料的相对电导率。 —．４８—— 表１常用金属的相对电导率和磁导率 因此，当屏蔽体为厚度是Ｉｍｍ的铝板时，损耗量为Ａ＝０．１３ｘｌｘ 、／ ００丽×１ ＝４０ｄＢ 当电磁波频率在ＩＯ０００ＭＨ 时，通过计算其吸收损耗均大于 ｌＯｄＢ，修正项可以忽略。我们可以利用双层的金属板来强化电磁屏 蔽的效果，比如将雷达操控大板方舱中央的单层金属板换成双层 的，至少能保证其屏蔽效果在４０ｄＢ以上。对于一些不可避免的接口 处，电磁的影响不容小觑，我们可以采用其他的技术手段增强其屏 蔽电磁波干扰的效果。 ，３．１孑Ｌ口结构设计 利用双层的经过氧化的导电铝板作为孑Ｌ口门的设计，当孑Ｌ口门 闭合的时候，能实现内外门与内外壁面的贴合，形成一个紧密的整 体，在很多大程度减弱、阻隔了电磁波的传播与干扰。对于孔口四 周，可以采用装屏蔽条的方式阻碍电磁波，屏蔽条相当于一个密闭 的衬垫，我们要综合分析屏蔽条的结构与成本，选择最佳的导电橡 胶进行构建，要注意的是屏蔽衬垫是由单一的屏蔽层组成，有时候 为了增加屏蔽衬垫的弹性与性能，我们会添加硅橡胶进行构建与设 计。 ３．２通风孑Ｌ口设置通风板 方舱壁面在结构设计中，不可避免的存在不同大小的小洞，这 些｝同都是为了通风散热，而且在雷达系统运作的时候，这些小洞必 须处于打开的状态，因此比起方舱的其他结构与位置，这些地方对 于电磁屏蔽效果的要求更高。为了达到更好的电磁屏蔽效果，我们 通常采用设置六角形蜂窝状的通风板的方式，因为在电磁波处于 ＩＯＯＭＨ 以上的时候，我们如果采用的是双层金属网，其电磁波的屏 蔽效果会明显降低，金属网过于密集还会导致通风不利。蜂窝状通 风孑Ｌ板具有很多优良的性能：（１）相对于其他金属，对对电磁波的衰 减作用更有效；（２）长期暴露氧化之后仍然可靠坚固，屏蔽效能不会 发生太多改变。 ３．３改进工艺装配与接地形式 雷达操控方舱在设计过程中，还应该注意工艺措施的优化与改 进。（１）使用经过熔焊、挤压的金属流动工艺进行操作；（２）提高蒙皮 的平整度；（３）保证金属元件表面的干净与清洁；（３）防止产生电位 差，使用同种金属进行连接。 为了雷达系统的操控方舱达到最好的电磁屏蔽效能，我们应避 免电磁感应产生的危害，采用对方舱单点接地的方式降低对电磁波 的干扰程度，方舱内的设备与元件都可以通过接地过程聚集到外接 线板上，再通过金属性进行大地。不仅避免了电位差对舱壁的危害， 还有效增加了电磁屏蔽效能。 ４结束语 电子设备在军事方面的广泛应用与普及，对电磁干扰的电磁屏 蔽效能的要求也日益增高。文章通过对电磁屏蔽技术在具体的雷达 操控方舱设计案例中应用的分析与说明，为今后方舱的电磁屏蔽设 计提供了发展方向。 参考文献 『１１段玉康．方舱电磁屏蔽技术研究『Ｄ１．电子科技大学，２００９．
军用屏蔽机房系统设计方案
路漫漫其修远兮，吾将上下而求索 -
百度文库
11 军用屏蔽机房系统设计方案
军
用
屏
蔽
机
房
系
统
设
计
方
案 路漫漫其修远兮，吾将上下而求索 -
百度文库
22
设计单位：广州莱安智能化系统开发有限公司
地址：广州市天河区中山大道建中路11号103
欢迎来电索取详细方案或来电洽谈机房、机房监控、机房建设、楼宇智能化等各类机房设备业务，免费提供设计方案，价格实惠
目录
第一章 工程概述...................................................................................................................2
1、军用屏蔽机房工程概述....................................................................................................2
2、军用屏蔽机房工程内容与范围........................................................................................2
3、军用屏蔽机房设计依据...................................................................................................3
第二章 技术设计方案............................................................................................................3
1、军用屏蔽机房钢板焊接式电磁屏蔽室.............................................................................4 路漫漫其修远兮，吾将上下而求索 -
电磁屏蔽方舱质量控制要点研究
电磁屏蔽方舱质量控制要点研究
一、引言
电磁屏蔽方舱是一种特殊的控制室，用于在高频电磁辐射环境中进行工作。为了保证电磁屏蔽方舱的工作效果和质量，需要进行严格的质量控制。本文将研究电磁屏蔽方舱质量控制的要点。
二、质量控制的目标
电磁屏蔽方舱的质量控制的目标是确保方舱具有良好的电磁屏蔽效果，并满足相关的安全和工作要求。具体要求如下：
1. 电磁屏蔽性能：方舱需要能够有效屏蔽外界的电磁辐射，确保内部设备的正常工作。
2. 安全性能：方舱需要具备防火、防爆等安全性能，确保人员和设备的安全。
3. 结构强度：方舱需要具备足够的结构强度，能够承受外部环境的压力。
4. 环境舒适性：方舱需要具备良好的通风、散热等环境舒适性能，确保人员的工作环境良好。
三、质量控制的要点
1. 设计要点：方舱的设计要满足相关的电磁屏蔽要求，包括电磁泄漏、电磁兼容等方面的要求。设计需要考虑结构强度和安全性能，确保方舱的安全稳定。
2. 材料选用：方舱的材料需要具备良好的电磁屏蔽性能，包括导电性能、电磁吸收性能等。材料需要符合安全环保要求，避免对人体和环境造成损害。
3. 制造工艺：方舱的制造过程需要按照相应的制造规范进行。包括焊接、组装等过程需要符合相关要求，防止质量缺陷和工艺问题。
4. 质量检验：方舱的质量检验需要进行全面、细致的检查。包括电磁屏蔽性能的测试、结构强度的测试等。对材料的检验、工艺的检验也需要进行，确保方舱的质量符合相关标准。
5. 使用维护：方舱在使用过程中需要定期进行维护，并建立相应的维护记录。包括对电磁屏蔽效果的检查、结构的检查等。任何质量问题都需要及时处理和记录，并进行问题分析，防止类似问题再次发生。
四、质量控制的措施 为了保证电磁屏蔽方舱的质量，可以采取以下措施：
1. 建立质量管理体系：建立一套完整的质量管理体系，包括质量目标、质量标准、工作流程等。建立相应的质量检验和评估机制，确保质量问题能够及时发现和解决。
军用电磁屏蔽方舱转接孔口的屏蔽设计
军用电磁屏蔽方舱转接孔口的屏蔽设计
ZHANG Qi;GAO Dinghan;WANG Huang
【摘 要】现代战争对装载各类高性能电子设备的方舱提出了越来越高的电磁屏蔽要求,使用高性能电磁屏蔽方舱已成为保证武器装备战斗力和生存能力的重要手段.针对某型军用屏蔽方舱转接孔口设计的情况,从方舱的电磁屏蔽原理入手,依据电磁屏蔽效能的理论计算方法,详述屏蔽方舱转接孔口的结构设计要素.最后按照国军标进行屏蔽测试验证,方舱转接孔口能够达到屏蔽指标要求,可为同类屏蔽方舱设计提供参考.
【期刊名称】《新技术新工艺》
【年(卷),期】2019(000)006
【总页数】3页(P56-58)
【关键词】方舱;转接孔口;电磁屏蔽;屏蔽效能;屏蔽测试
【作 者】ZHANG Qi;GAO Dinghan;WANG Huang
【作者单位】;;
【正文语种】中 文
【中图分类】TH122
随着战场环境的日益恶化，对作战功能设备抗各种环境的能力提出了越来越高的要求。无疑，提高方舱对环境的防护能力是最直接、最经济、最有效的途径[1]。目前方舱大板通常采用夹芯板结构，考虑到方舱制造工艺、环境适应性以及电磁屏蔽，一般采用“内外连续”的双层屏蔽结构，而大板的双层结构在方舱舱门、采光窗以及转接孔口处均需局部开孔断开，若无法保证形成电连续体，则会导致电磁泄漏。因此转接孔口的屏蔽设计对于整个方舱的屏蔽实现就显得尤为重要。
1 电磁屏蔽原理
电磁屏蔽一方面屏蔽外部的电磁能量对内部设备的辐射，另一方面也以相同的屏蔽量屏蔽内部设备的电磁能量向外部泄漏，方舱的电磁屏蔽主要是控制辐射能量传播[2]。电磁屏蔽分为电场屏蔽、磁场屏蔽以及电磁场屏蔽。
1)电场屏蔽。当干扰源以电压形式产生对外干扰时，电子设备与干扰源之间就存在容性电场耦合，采取电场屏蔽是最直接有效的抗干扰方法。同时电场耦合干扰的严重程度与频率相关，频率升高，干扰变强。因此，频率越高，越有屏蔽的必要性。
方舱电磁屏蔽问题分析及改进措施
第１卷第２期 ２０１０年４月 指挥信息系统与技术 Ｃｏｍｍａｎｄ Ｉｎｆｏｒｍａｔｉｏｎ Ｓｙｓｔｅｍ＆Ｔｅｃｈｎｏｌｏｇｙ Ｖ０Ｉ．１ Ｎｏ．２ Ａｐｒ．２０１０
・实践与应用・
方舱电磁屏蔽问题分析及改进措施
刘传贵 张同号
（中国电子科技集团公司第二十八研究所 南京２１０００７）
摘要：介绍方舱电磁屏蔽基本情况，分析方舱电磁泄露的重点部位及影响要素，结合方舱设 计、生产中碰到的实际问题进行详细的分析，并提出改进建议，便于进一步优化设计、提高生产
工艺水平。
关键词：方舱；电磁屏蔽；改进建议 中图分类号：ＴＭ１５ 文献标识码：Ａ
Ａｎａｌｙｓｉｓ ａｎｄ Ｉｍｐｒｏｖｅｍｅｎｔ ｏｆ Ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ Ｓｈｉｅｌｄｉｎｇ Ｓｈｅｌｔｅｒ
Ｌｉｕ Ｃｈｕａｎｇｕｉ Ｚｈａｎｇ Ｔｏｎｇｈａｏ
（Ｔｈｅ ２８ｔｈ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｃｈｉｎａ Ｅｌｅｃｔｒｏｎｉｃｓ Ｔｅｃｈｎｏｌｏｇｙ Ｇｒｏｕｐ Ｃｏｒｐｏｒａｔｉｏｎ，Ｎａｍｉｎｇ ２１０００７，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｆｕｎｄａｍｅｎｔａｌ ｃｏｎｄｉｔｉｏｎ ｏｆ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｓｈｉｅｌｄｉｎｇ ｓｈｅｌｔｅｒ，ａｎｄ ａｒｉａ—
ｌｙｓｅｓ ｔｈｅ ｉｎｆｌｕｅｎｃｉｎｇ ｆａｃｔｏｒ ａｎｄ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｌｅａｋ ｃｏｍｐｏｎｅｎｔ ｏｆ ｔｈｅ ｓｈｅｌｔｅｒ．Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ａｃｔｕａｌ
ｐｒｏｂｌｅｍ，ｉｔ ｐｒｏｖｉｄｅｓ ｓｕｇｇｅｓｔｉｏｎ ｆｏｒ ｉｍｐｒｏｖｉｎｇ ｄｅｓｉｇｎ ａｎｄ ｐｒｏｄｕｃｔｉｏｎ ｔｅｃｈｎｉｃｓ．
Ｋｅｙ ｗｏｒｄｓ：ｓｈｅｌｔｅｒ；ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｓｈｉｅｌｄｉｎｇ；ｓｕｇｇｅｓｔｉｏｎ ｆｏｒ ｉｍｐｒｏｖｅｍｅｎｔ

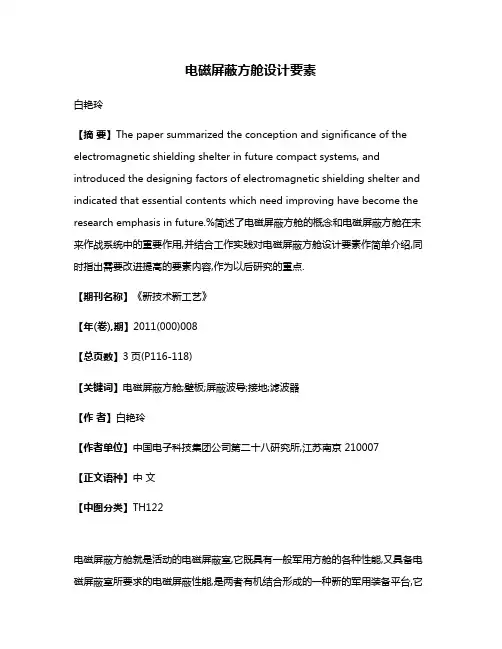

电磁屏蔽方舱设计要素
