轻量化复合材料电子方舱电磁屏蔽解析
复合材料方舱发展和研制，已经过了三十多年的探索和应用，取得了较大进步和发展，但是和国外先进国家相比，在电磁屏蔽、防化洗消、防弹防爆、防侦察技术等方面还有较大差距。
近年来，传统的金属蒙皮方舱因重量过大而逐渐退出历史舞台，以复合材料为基材的轻量化方舱已经成为新趋势，因此，整舱屏蔽方案十分重要。
随着电子技术的发展，越来越多先进复杂的电子设备如指挥控制系统、通信系统、探测与预警系统、雷达系统等安装在方舱上，这些电子设备通常都由晶体管或集成电路等制成，它们易受电磁干扰，易遭电磁脉冲损坏，所以方舱必须为其内部的电子设备提供足够的电磁屏蔽防护能力。
复合材料电子方舱因必须使用大量碳纤维来实现强度和轻量化的标准，众所周知，碳纤维是良性导体，但做成复合材料后，基本不导电，而电子方舱必须具备良好的电磁屏蔽特性，同时具有先进的防护能力、密封性能、运输灵活性等才可广泛应用于武器系统、指挥中心、技术勤务以及野战医疗等方面。
而电磁屏蔽又为方舱顺利完成任务提供了保障，所以增加和提高方舱的电磁屏蔽性能迫在眉睫。
目前美国在电子方舱上的电
磁屏蔽设计已经相当成熟，电磁
屏蔽的衰减量达到60分贝以上，
要求高的甚至在80分贝以上，引
入一款国际已经经过反复验证的
材料—美国Dexmet 高精密延展金
属网，其独特的精密延展技术使
金属网结构牢固稳定。
DEXMET 的精密延展技术一直是全球的领导者地位，是世界上唯一可以将延展材料的厚度降低到0 .025mm 厚，并且孔径尺寸可降低到25微米的制造商，以DEXMET 精密延展金属网为核心的飞机雷电防护技术已成熟应
用国外多年，是波音、空客、庞巴迪等延展金属网供应商，满足特定的重量、开放区域和导电性的精准要求，产品具有AS9100，ISO9001多重国际权威认证，所有原材料均依照美国材料与试验协会ASTM标准。
产品优势：Array
1、厚度均匀，消除了间接性电性能中
断，导电率高；
2、预埋在复合材料中，共同固化成型；
3、成型工艺好，采用结构性屏蔽
4、开孔面积大小均匀，不易变形
5、连接位置不需要焊接，只需要搭接，
消除开焊问题，工艺性能更好
配置不同克重的铜网和镍网分别针对
高频屏蔽和低频磁屏蔽，独特的延展拉伸工艺使产品具有开放的网格结构，实现结构性屏蔽；
屏蔽效能：在屏蔽效能测试方面，根据 GJB 6190-2008暗室法进行测试；频段是100k-18G全频段测试，屏蔽效果良好，双层的性能更加优越，整体的屏蔽效能值有5dB 左右的提升，不同的产品组合可以分别满足40dB和60dB的要求；
整舱屏蔽方案还包括材料如屏蔽窗、透明屏蔽膜、屏蔽蜂窝通风板以及金属丝网衬垫等，每种材料都要有严格严谨的材料屏蔽效能测试报告，而金属丝网衬垫系列产品、导电粘合剂、屏蔽密封剂也是整舱屏蔽的必须辅材，点滴严谨才能保证完美的电磁屏蔽效果。
DEXMET授权大连义邦科技有限公司版权所有转载请注明出
marketing@。

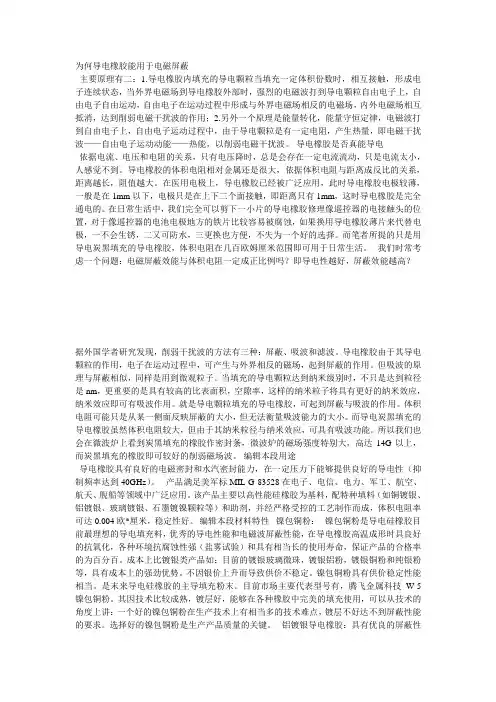

为何导电橡胶能用于电磁屏蔽
为何导电橡胶能用于电磁屏蔽主要原理有二：1.导电橡胶内填充的导电颗粒当填充一定体积份数时，相互接触，形成电子连续状态，当外界电磁场到导电橡胶外部时，强烈的电磁波打到导电颗粒自由电子上，自由电子自由运动，自由电子在运动过程中形成与外界电磁场相反的电磁场，内外电磁场相互抵消，达到削弱电磁干扰波的作用；2.另外一个原理是能量转化，能量守恒定律，电磁波打到自由电子上，自由电子运动过程中，由于导电颗粒是有一定电阻，产生热量，即电磁干扰波——自由电子运动动能——热能，以削弱电磁干扰波。
导电橡胶是否真能导电依据电流、电压和电阻的关系，只有电压降时，总是会存在一定电流流动，只是电流太小，人感觉不到。
导电橡胶的体积电阻相对金属还是很大，依据体积电阻与距离成反比的关系，距离越长，阻值越大。
在医用电极上，导电橡胶已经被广泛应用，此时导电橡胶电极较薄，一般是在1mm以下，电极只是在上下二个面接触，即距离只有1mm，这时导电橡胶是完全通电的。
在日常生活中，我们完全可以剪下一小片的导电橡胶修理像遥控器的电接触头的位置，对于像遥控器的电池电极地方的铁片比较容易被腐蚀，如果换用导电橡胶薄片来代替电极，一不会生锈，二又可防水，三更换也方便，不失为一个好的选择。
而笔者所提的只是用导电炭黑填充的导电橡胶，体积电阻在几百欧姆厘米范围即可用于日常生活。
我们时常考虑一个问题：电磁屏蔽效能与体积电阻一定成正比例吗？即导电性越好，屏蔽效能越高？据外国学者研究发现，削弱干扰波的方法有三种：屏蔽、吸波和滤波。
导电橡胶由于其导电颗粒的作用，电子在运动过程中，可产生与外界相反的磁场，起到屏蔽的作用。
但吸波的原理与屏蔽相似，同样是用到微观粒子。
当填充的导电颗粒达到纳米级别时，不只是达到粒径是nm，更重要的是具有较高的比表面积，空隙率，这样的纳米粒子将具有更好的纳米效应，纳米效应即可有吸波作用。
就是导电颗粒填充的导电橡胶，可起到屏蔽与吸波的作用。
体积电阻可能只是从某一侧面反映屏蔽的大小，但无法衡量吸波能力的大小。
屏蔽效能测试方案
屏蔽室屏蔽效能 测试频率
测试频率应该参考国家或军队无线电管理机构提供的频率列表
建议从供工业、科学和医疗设备（ISM）使用的频率或推荐频率表选择
屏蔽室 低频段测量（9kHz-20MHz）
屏蔽室 谐振频段测量（20MHz-300MHz）
屏蔽室 高频段测量（300MHz-1GHz）
屏蔽室 高频段测量（1GHz-18GHz）
DSA800+TG 或DSA1000+TG
方案二 2
DR-S01+测试支架 北京鼎容实创
DR-S02
3
Rigol
RF Attenuator Kit
4
Rigol
CB-NM-NM-75-L-12G
设备名称 频谱分析仪 射频信号源 法兰同轴屏蔽效能测试装置 法兰同轴屏蔽效能测试仪 10dB衰减器*2 射频连接电缆*2
应用领域
应用领域
什么是屏蔽效能(Shielding Effectiveness)？
定义：在同一激励电平下，有屏蔽材料与无屏蔽材料时所接收到的功率 或电压之比，并以对数表示。
SE = 20lg（V0/V1） = 10lg（P0/P1 ）
式中，SE—屏蔽效能，dB； V0—无屏蔽材料时的接收电压； V1—有屏蔽材料时的接收电压； P0—无屏蔽材料时的接收功率； P1—有屏蔽材料时的接收功率。
屏蔽效能 典型测试结果
标准法规
SJ 20524:1995 材料屏蔽效能的测量方法 GJB 6190:2008 电磁屏蔽材料屏蔽效能测量方法 GB/T 25471:2010 电磁屏蔽涂料的屏蔽效能测量方法 GB/T 12190:2006 电磁屏蔽室屏蔽效能的测量方法 GJB 6785-2009 军用电子设备方舱屏蔽效能测试方法 GJB 3039:1997 舰船屏蔽舱室要求和屏蔽效能测试方法 IEEE Std 299:2006 IEEE standard method for measuring the effectiveness of electromagnetic shielding enclosures. ASTM D4935:2010 Standard Test Method for Measuring the Electromagnetic Shielding Effectiveness of Planar Materials. IEEE Std 1302:2008 IEEE Guide for the Electromagnetic Characterization of Conductive Gaskets in the Frequency Range of DC to 18 GHz. MIL-DTL-83528C:2001 Gasketing Material，Conductive，Shielding Gasket， Electronic，Elastomer，EMI/RFI. SAE ARP 1173：2004 Test procedure to measure the RF shielding characteristics pf EMI gaskets. SAE ARP 1705A:2006 Coaxial test procedure to measure the RF shielding characteristics of EMI gasket materials. DESC 92017 DEF STAN 59-103
电子战装备电磁脉冲防护
天线及其连接电缆、设备间的长 连接线和交流电源引人的。特别 是天线和连接电缆以及通讯设备 的前端要经受非常高的电压和电 流。电磁脉冲的防护装置必须是 既能保护设备，又不影响设备的 工作性能，而且还能承受电磁脉 冲感应的瞬态能力。 火花隙放电器由两个或两个 以上电极组成，电极之间由空气 或其它气体隔离，电极连接到被 保护的线路和接地系统之间。当 电压超过某一值时， 气隙被击穿， 流过器件的电流增大， 电压降低， 把藕合的能量短路到地，从而保 护了与线路相连的设备。 气体放电管是充有低压气体 的放电器，可以获得较低的击穿 电压。与火花隙放电器相比， 它的 峰值电流和电荷释放能力受到较 大的限制。用于由外部屏蔽长电 缆引人设备的线对、或设备内部 裸露线对的二次防护时，采用平 衡双线型式效果较好。在同轴线 上采用同轴型放电管比较有效。 它的极间电容小，在非导通状态
２７
尖端科技 !"#$$%&’()*+,-./0-,/1+
ＳＣＩＥＮＣＥ ＆ ＴＥＣＨ ＮＯＬＯＧＹ
下几乎没有损耗，但是把放电电 流限制在!"" #$时会发生辉光放 电。 火花隙放电器和气体放电管 在击穿点上呈现负动态阻抗， 即 这些放电装置的端电压将随着放 电电流增加而下降。由于它们的 这种特性，往往会在被防护线路 中引起难以预测的不稳定。另外， 放电电压和电流的突变，还可能 激励被防护的电路。为此， 我们把 低通滤波器接在火花隙放电器之 后。因为在电源线上线性滤波器 通常承受不了过高的峰值电压， 所以先用火花隙放电器限制电 压， 再用滤波器起隔离作用， 使内 部电路不受负动态阻抗及其激励 作用的影响。滤波器的输入并联 电容会降低电压上升速率，保护 装置的击穿电压有所下降。当感 应的电磁脉冲浪涌上升到一定幅 度时，火花隙击穿进行第一级保 护， 但仍有较大电压输出， 该电压 再经低通滤波器，幅度就进一步 减小， 上升速度也明显降低了。 %&% 合理设计电路 在电路设计中，用时间鉴别 对电磁脉冲的防护是有效的。假 如设计一个电路， 使所希望的信 号必须在特定的时间周期内出 现， 该周期比电磁脉冲的周期要 长， 这样就可以避免电磁脉冲可 能引起的差错。在某些场合， 通 过设计网络响应， 要求信号同时 或以某种时序出现在不同的编 码线上。 因为电磁脉冲引起的瞬 时干扰不满足这种特殊要求， 所 以电路就不予响应。 用编码和定时鉴别， 或者同 时使用的逻辑设计可以加强对 任意瞬变过程的防护。例如， 设 计一个时序系统， 这个系统以特 定的脉冲编码顺序， 而不是根据
复杂电磁环境及防护
复杂电磁环境及防护复杂电磁环境可以综合定义为：在某一空间内由时域、频域、空域和能量域分布复杂的多种电磁信号叠加，它对电子装备、火工品、燃油和人员等有不同程度的危害。
复杂电磁环境是综合性名词，主要用于顶层策划和宏观分析。
实质上电磁环境都是复杂的、动态的，在技术设计层面都应进行分解和分类，成为可描述的技术参数。
1.1 按电磁能量的来源划分有：（1）自然电磁现象和人为电磁现象（2）我方电子装备辐射和敌方电子装备辐射（3）无意电磁辐射（电磁兼容范畴）和有意电磁辐射（电子对抗范畴）1.2 按电磁场信号特性划分有：（1）随机或无规则波形（2）无调制波形（脉冲，连续正弦波）（3）调制波形（脉冲调制，模拟量调制）在电子装备使用过程中，使用方常常应用“复杂”这个词来形容装备附近的电磁环境，其原因是多方面的。
（1）电磁环境集成的不确定性电子装备在不同空间电磁信号的叠加是不确定的，电磁信号的组合受多种因素限制。
（2）电磁环境测量的不确定性电磁环境测量数据受时间，方向及频谱等因素影响。
测试结果具有统计特性，另外，在特定条件下，电磁干扰信号电平是很低的，例如雷达接收机极限灵敏度-110dBm，天线增益40dB。
其干扰信号用一般干扰测量仪或频谱仪是测不到的。
（3）未来战场上广泛使用电子对抗技术和强电磁脉冲技术，这些技术参数是不可预知的，并且攻防双方都应用可变参数。
为了进行电磁防护，提高电子装备的电磁生存能力，电子装备设计时需要对可能造成电磁干扰的电磁环境进行分类分析。
2.复杂电磁环境的分析2.1 电子对抗（电子战）和电磁环境效应内容的区别电磁环境效应是在能量域研究电磁能量对电子装备、军械等的影响。
主要涉及电子装备（含接收器通道外）对电磁能量敏感程度，并且要求对接收器通道内器件不损坏、不烧毁。
电子对抗是在信息域研究接收器通道内的电子对抗。
主要通过信号处理剔除干扰，当然也应用了信道捷变频，天线旁瓣对消等措施。
电磁环境效应包含了一些电子对抗的内容，但电子对抗有其独特的技术内容，两者有较大区别。
电磁干扰与防护
2020/4/14
.
17
3.高频磁屏蔽
镀铜电磁屏蔽盒
高频磁屏蔽是采用导电良好 的金属材料做成屏蔽罩、屏蔽盒 等不同的外形，将被保护的电路 包围在其中。它屏蔽的干扰对象 是高频（40kHz以上）磁场。 干 扰源产生的高频磁场遇到导电良 好的电磁屏蔽层时，就在其外表 面感应出同频率的电涡流，从而 消耗了高频干扰源磁场的能量。 其次，电涡流也将产生一个新的 磁场，抵消了一部分干扰磁场的 能量，从而使电磁屏蔽层内部的 电路免受高频干扰磁场的影响。
.
干扰途径
传导型（通过路的干扰）： 供电干扰（电源干扰）：来自电源本身或
由于电源异常抖动引起的干扰 强电干扰（信号通道干扰）：来自信号通
道内部的各种干扰 接地干扰：由于接地不当引起的干扰
辐射型（通过场的干扰）： 辐射干扰：来自空间的电磁干扰
2020/4/14
.
4
电吹风机干扰电视机的演示
电吹风机产 生的电磁波干扰 以两种途径到达 电视机：一是通 过共用的电源插 座，二是以空间 电磁场传输的方 式由电视机的天 线接收。应设法 切断这些干扰途
2020/4/14
.
未加屏蔽罩时，中频变 压器线圈易受外界干扰。
加屏蔽罩后的中频变压器
10
1.静电屏蔽
静电屏蔽是用铜或铝等导电性良好的金属 为材料制作成封闭的金属容器，把需要屏蔽的 电路置于其中，使外部干扰电场的电力场不影 响其内部的电路，反之，若封闭的金属容器与 地线连接，容器内电路产生的电力线也无法影 响外电路。
静电屏蔽线或静电屏蔽盒对低频磁场不 起隔离作用。必须采用高导磁材料作屏蔽层， 以便让低频干扰磁力线只从磁阻很小的磁屏 蔽层上通过，使低频磁屏蔽层内部的电路免 受低频磁场耦合干扰的影响。有时还将屏蔽 线穿在接地的铁质蛇皮管或普通铁管内，同 时达到静电屏蔽和低频屏蔽的目的。
屏蔽效能测试系统
屏蔽效能测试系统1系统介绍SEMS是完全符合医院、工业屏蔽环境及军用电子方舱和屏蔽室屏蔽效能测试需求的自动化测试系统。
本系统可自动﹑高速和精确地测试屏蔽环境电磁场的衰减值。
2 应用范围核磁共振屏蔽环境（磁共振现象）EMI/EMC测试屏蔽和暗室环境民用和军用电磁场保护屏蔽室3系统描述屏蔽效能测试系统由一个发射器和接收器组成，标配有一对小天线，一对用于测试磁场衰减值，测试频率范围：2MHz～128MHz。
另外一对天线用于测试电场衰减值，测试频率范围：60～300MHz。
与现行的屏蔽效能测试系统不同，现行得屏蔽效能测试系统只能测试一些频率点，SEMS系统可以持续测试整个频率范围，同时改进系统测试同步性，TX（发射器）和RX（接收器）通过无线系统连接自动测试，降低了使用误差。
3.1 SEMS天线（电磁场频率范围：10kHz～300MHz）一对Mod.L1磁场环天线，覆盖频率范围2～128MHz（或者10kHz的环天线Mod.L2）。
一对Mod.B1磁场锥形天线，覆盖频率范围60～300MHz（或者1MHz的杆天线Mod.R1）。
3.2标准附件（1）SEMS接收器（2）SEMS发射器（3）2个双锥形天线（60MHz～300MHz）（4）2个环形天线（2MHz～128MHz）（5）2个RS232/无线（6）2个电池充电器（7）2.4GHz有源桥（8）2个天线适配器（9）RS232线缆和RS232-USB适配器（10）用户手册和SEMS电脑软件（USB中）（11）携带包3.3其他附件（1）2个环形天线L2，频率范围：10kHz～4MHz（2）2个杆天线R1，频率范围：1MHz～60MHz,外加10dB衰减器 （3）2个木质三脚架，TR-02-A3.4技术参数SEMS频率范围 10kHz～300MHz分辨率 10HzRF输出（TX） 50ΩN头母头最大输出功率（典型） +30dBRF输入 50ΩN头母头VSWR <1.2衰减器 0～20 dB最大输入功率 110dBuV动态范围 120dBIF带宽3dB带宽 5/150Hz衰减值测量精度 10kHz～30MHz ±1.0dB30MHz～300MHz ±1.0dBI/O接口 RS232/无线蜂鸣器 设置衰减等级符合国际标准 MIL-STD-285，IEEE STD 299 EN 50147-1NSA65-6操作温度 0～40℃电池 不可更换的充电Li-Ion电池（6小时操作时间）天线环形Mod.L1 锥形Mod.B1 频率范围：2～128MHz 直径：30cm频率范围：60～300MHz 宽度：35cm校准设置和测量 可编程软件 可选附件环天线Mod.L2杆天线Mod.R1 木质三角架光纤30m 频率范围：10kHz～4MHz 直径：30cm频率范围：1MHz～60MHz 可调高度重量和尺寸总重量 9.4kg箱子尺寸 52×43×23cm4 与传统测试系统的对比4.1 传统测试系统（1）连接同轴线缆连接发射和接受天线（2）电源供电的电源同时必须还要提供仪器链的信号发生器/频谱分析仪电源（3）动力外部放大器增加信号强度，所以，测量动态的（4）连接到PC机PC机必须能自动测量，测试并存储数据（5）测量操作者必须需要两个操作者进行测试4.2 SEMS系统（1）连接SEMS系统的天线直接连接到TX和RX模块，不需要任何线缆（2）电源SEMS系统的TX和RX模块配有可充电电池，可独立工作6小时。
屏蔽效能测试方案
推荐配置
DSA800/1000 频谱分析仪 DSG3000 射频信号源 射频功放（可选） 天线： 低频：环天线 谐振：双锥天线 高频300MHz-1GHz： 发射：半波长偶极子天线 接收：八分之一波长偶极子天线 高频1GHz-18GHz： 喇叭天线
典型测试案例-IC芯片封装（集成电路天线测量法）
• ASTM-ES-7双屏蔽盒测试法（近场） • ASTM-ES-7同轴传输线测试法（远场） • 改进的MIL-STD-285测试法（近场）
法兰同轴测试法（频谱分析仪+射频信号源）
频率范围：30MHz～1.5GHz 试样厚度：小于等于10mm 可测试电磁屏蔽材料对平面波的屏蔽效能
参考试样 负载试样
屏蔽效能 典型测试结果
标准法规
SJ 20524:1995 材料屏蔽效能的测量方法 GJB 6190:2008 电磁屏蔽材料屏蔽效能测量方法 GB/T 25471:2010 电磁屏蔽涂料的屏蔽效能测量方法 GB/T 12190:2006 电磁屏蔽室屏蔽效能的测量方法 GJB 6785-2009 军用电子设备方舱屏蔽效能测试方法 GJB 3039:1997 舰船屏蔽舱室要求和屏蔽效能测试方法 IEEE Std 299:2006 IEEE standard method for measuring the effectiveness of electromagnetic shielding enclosures. ASTM D4935:2010 Standard Test Method for Measuring the Electromagnetic Shielding Effectiveness of Planar Materials. IEEE Std 1302:2008 IEEE Guide for the Electromagnetic Characterization of Conductive Gaskets in the Frequency Range of DC to 18 GHz. MIL-DTL-83528C:2001 Gasketing Material，Conductive，Shielding Gasket， Electronic，Elastomer，EMI/RFI. SAE ARP 1173：2004 Test procedure to measure the RF shielding characteristics pf EMI gaskets. SAE ARP 1705A:2006 Coaxial test procedure to measure the RF shielding characteristics of EMI gasket materials. DESC 92017 DEF STAN 59-103
军用电子方舱的总体设计
军用电子方舱的总体设计
沈龙;苏秀臣
【期刊名称】《电信技术研究》
【年(卷),期】1997(000)005
【摘要】本文通过对某重点工程所配用的军用方舱的总体要求分别从方舱的工程
力学分析，电磁兼容与屏蔽技术，缓冲隔振技术，热设计与冷却技术，安全防护技术，环境防护设计，表面伪装技术，可靠性设计，方舱及所配机柜和机箱的标准化，人机工程技术的应用等二个方面技术作了简要的介绍，系统地介绍了军用电子方舱的总体设计的基本要求，对军用电子方舱及其配置的机械结构设计具有一定的借鉴和参考价值。
【总页数】5页(P11-15)
【作者】沈龙;苏秀臣
【作者单位】不详;不详
【正文语种】中文
【中图分类】E939
【相关文献】
1.电子通信方舱结构总体设计技术 [J], 冷献春;周淑蓉
2.GJB 6785-2009对军用电子设备方舱屏蔽效能测试的要求 [J], 赵磊
3.对军用电子设备方舱运载方式的探讨 [J], 霍朝贞
4."军用电子方舱机动轮通用规范"的主要内容及其说明 [J], 戚仁欣;张炳元
5.军用电子设备方舱人机工程设计与应用 [J], 张勇波;钟金金
因版权原因，仅展示原文概要，查看原文内容请购买。
军用方舱行业分析报告
军用方舱还可应用于科研试验、野外作业等领域，如移动实验室、野外观测站等，为科研 工作者提供便捷的工作环境。
客户需求变化趋势
1 2 3
个性化定制需求增加 随着军用方舱应用场景的不断拓展，客户对产品 的个性化定制需求也在不断增加，如特殊尺寸、 特殊材料等。
智能化、信息化需求提升 现代战争对信息化、智能化的要求越来越高，军 用方舱的客户需求也呈现出对智能化、信息化配 置的需求提升趋势。
分类
根据用途可分为指挥方舱、医疗方舱、 住宿方舱等；根据结构可分为硬壁方 舱和软壁方舱。
发展历程及现状
发展历程
军用方舱起源于20世纪60年代，随着军事技术的发展和战争 形态的变化，逐渐从单一的住宿功能向多功能、模块化方向 发展。
现状
目前，军用方舱已广泛应用于各国军队，成为现代战争和军 事行动中不可或缺的重要装备。同时，随着军民融合政策的 推进，军用方舱在民用领域的应用也逐渐增多。
钢材供应
军用方舱的主要原材料为高强度 钢材，其供应受到国内外钢铁市 场波动、贸易政策等多方面因素
影响。
铝材供应
部分军用方舱采用铝制材料以减 轻重量，铝材市场价格波动和供 需变化对方舱成本有一定影响。
其他辅助材料
包括密封材料、绝缘材料等，这 些材料的品质和供应稳定性对军 用方舱的性能和生产成本具有重
要影响。
对行业影响预测
政策法规的变动将对军用方舱行业产生深远 影响。一方面，政策法规的调整将促进行业 内的兼并重组和优胜劣汰，提高行业整体竞 争力；另一方面，政策法规的变动将为企业
拓展市场、提升品牌影响力提供更多机遇。 同时，政策法规的变动也将对军用方舱行业 的技术创新、产品质量提升等方面提出更高
要求。
军用方舱发展趋势
军用方舱发展趋势军用方舱是装载军事设备和人员并提供所需要的工作条件和环境防护的由夹芯板组装成型的可移动厢体,适于作为武器装备系统、指挥通讯中心、技术支援和后勤保障装备以及各类军事装备和人员的装载体和工作间。
它广泛应用于指挥、控制、侦察、探测、通信、电子对抗、机要、文化宣传、动力电站、检测试验、维修保养、备件储运、抢救、勤务作业、气象、计量、军需、医疗卫生、野营生活等各个领域。
我国从70年代末开始了对方舱的调研工作,80年代初开始研制方舱。
1982年，原电子部国营第4192厂研制出我国第一台骨架式F4方舱，由此之后，我国开始了自行设计、生产方舱的历史。
1989年,原电子部第705厂研制出第一台大板式方舱。
到现在为止,军用方舱的研究和应用已走过了近30年的历程.回顾这段历程,显而易见，现在的方舱技术已更加完善、应用范围更加广泛,并且在地面装备发展建设中起着不可替代的作用。
所以说，军用方舱的发展历程是一个从低级向高级，从小到大不断发展，不断完善的过程.方舱的特点方舱的定义方舱是一种“有一定防护能力的、可运输的箱式工作问,可为人员和装备提供适宜的工作环境，便于实施多种方式载运的独立舱室。
"作为武器装备系统、指挥通信中心、技术保障器材以及各类军事人员的装载体和工作间,被广泛应用于各军兵种。
随着方舱应用范围的不断扩大、技术的不断发展，愈发体现出方舱标准化的重要性，它应该:*具有―定的刚度、强度和使用寿命,能作为独立的工作间使用,并为人员和设备提供适宜的生活和工作环境；＊适用于多种运输方式；*具有快速装卸的功能。
方舱车与厢式车的区别根据以上定义分析，方舱车与厢式车相比主要区别为：“方舱适用于多种运输和具有快速装卸的功能"。
正因为这两种功能,方舱车与厢式车相比,发展空间更大，应用范围更广.方舱与集装箱的区别虽然方舱的尺寸系列源于集装箱尺寸系列，但方舱与集装箱有着本质的区别，主要在于：方舱是以适应人员和设备使用和操作的工作环境为主,而集装箱是以装载货物运输为主,性能不同，应用对象不同。
