48Si2Mn2Cr1Mo高强贝氏体耐磨钢
高强贝氏体耐磨钢广泛应用于港口、电厂等行业输送系统和挖掘机铲车等机械设备的关键部位。此次舞钢生产的贝氏体耐磨钢主要包括35Si2Mn2Cr1、48Si2Mn2Cr1Mo两个牌号，不仅具有良好的耐腐蚀、焊接等性能，还具有高强高韧性、高硬度、高耐磨性等一般钢种不具备的优点，其中，48Si2Mn2Cr1Mo强度级别可达2000MPa，国内仅有少数钢厂试制过。
1.48Si2Mn2Cr1Mo化学成分
2.48Si2Mn2Cr1Mo冶炼方法
高炉+转炉+LF精炼炉+RH真空脱气炉
3.48Si2Mn2Cr1Mo交货状态
钢板以670℃回火状态交货，毛边交货。
牌号 C Si Mn P S Cr Mo
48Si2Mn2Cr1Mo 0.46-0.51 1.90-2.30 1.60-1.90 ≤0.015 ≤0.005 1.00-1.40 0.28-0.32 4.48Si2Mn2Cr1Mo力学性能
钢板的布氏硬度≤340HBW
5.48Si2Mn2Cr1Mo表面质量
钢板表面不允许存在裂纹、气泡、结疤、折叠和夹杂等缺陷。钢板不得有分层。如有上述表面缺陷，允许清理，清理深度从钢板实际尺寸算起，不得超过钢板厚度公差之半，并应保证钢板的最小厚度。缺陷清理处应平滑无棱角。
钢板表面允许有不妨碍检查表面缺陷的薄层氧化铁皮、铁锈、由压入氧化铁皮脱落所引起的表面粗糙、划伤、压痕及其他局部缺陷， 但其深度不得大于厚度公差之半，并应保证钢板的最小厚度。
6.试验方法
序号 检验项目 取样数量（个） 取样方法 试验方法
1 化学分析 1/炉 GB/T 20066 GB/T223 GB/T4336 GB/T20123
2 布氏硬度 1 GB/T2975 GB/T231.1
3 尺寸 逐张 GB/T709 适宜精度的卡尺、千分尺
4 表面 逐张 - 目视
《2024年高碳Cr-Si-Mo轴承钢的组织及力学性能》范文
《高碳Cr-Si-Mo轴承钢的组织及力学性能》篇一
一、引言
随着现代工业的快速发展，轴承作为机械设备的核心部件，其性能和寿命直接关系到设备的稳定性和可靠性。高碳Cr-Si-Mo轴承钢因其优良的硬度、耐磨性及抗疲劳性能在工业领域中广泛应用。然而，为了进一步优化其性能，了解其微观组织和力学性能之间的关系变得尤为重要。本文将探讨高碳Cr-Si-Mo轴承钢的组织结构及力学性能，旨在为相关研究提供理论依据。
二、实验材料与方法
本实验所采用的高碳Cr-Si-Mo轴承钢来自某知名钢铁企业，其化学成分经过严格把控。通过金相显微镜、扫描电子显微镜、透射电子显微镜等设备，对钢材的微观组织进行观察和分析。同时，利用硬度计、拉伸试验机等设备，对钢材的力学性能进行测试。
三、组织结构分析
1. 显微组织观察
通过金相显微镜观察，高碳Cr-Si-Mo轴承钢的显微组织主要由高硬度的碳化物、珠光体及基体组织组成。其中，碳化物的存在有助于提高钢材的硬度和耐磨性。此外，通过扫描电子显微镜和透射电子显微镜观察，可发现钢中存在大量细小的析出物，这些析出物对提高钢材的抗疲劳性能具有重要作用。 2. 晶粒结构分析
高碳Cr-Si-Mo轴承钢的晶粒结构较为均匀，晶界清晰可见。在晶粒内部，存在大量的位错和亚结构，这些结构对钢材的力学性能具有重要影响。
四、力学性能研究
1. 硬度测试
高碳Cr-Si-Mo轴承钢的硬度较高，这主要得益于其高碳含量和细小的晶粒结构。在经过适当的热处理后，其硬度可达到较高水平，满足轴承的使用要求。
2. 抗拉强度与延伸率
高碳Cr-Si-Mo轴承钢具有较高的抗拉强度，这得益于其均匀的晶粒结构和细小的析出物。同时，钢材的延伸率也较高，表明其具有良好的塑性和韧性。
3. 耐磨性与抗疲劳性能
高碳Cr-Si-Mo轴承钢的耐磨性和抗疲劳性能优异，这主要归功于其高硬度的碳化物和细小析出物的共同作用。此外，钢材的均匀晶粒结构和较低的内部应力也有助于提高其抗疲劳性能。
耐磨铸钢的牌号及成分
耐磨铸钢是一种用于制造耐磨零件的特殊铸造材料。它通常具有较高的耐磨性、抗冲击性和热稳定性，适用于在高冲击和磨损环境下工作的设备和零部件。以下是一些常见的耐磨铸钢牌号及其主要成分：
1. ASTM A532：这个标准涵盖了一系列耐磨铸钢牌号，如ASTM A532 Class I Type A、ASTM A532 Class I Type B、ASTM A532 Class II Type A、ASTM A532 Class II Type B等。这些材料主要成分包括高铬铸铁、高铬钼合金、高铬镍合金等。
2. GX120Mn12：这是一种锰钢铸铁材料，也被称为哈多克斯钢。其主要成分包括高锰含量（约11%-14%）和少量的碳（约1.15%-1.35%）、硅、铬等。
3. GX260Cr27：这是一种铬合金铸铁材料，其主要成分包括高铬含量（约23%-30%）、一定量的镍、硅、锰等。
4. 15CrMoG：这是一种低合金高温耐磨钢，主要用于高温和高压环境下的耐磨零件制造。其主要成分包括约0.12%-0.18%的碳、约0.40%-0.70%的硅、约0.40%-0.70%的锰、约0.90%-1.20%的铬、约0.15%-0.25%的钼等。
以上仅列举了一些常见的耐磨铸钢牌号及其主要成分，不同的厂商和应用可能会有不同的牌号和成分组合。在选择和使用耐磨铸钢材料时，建议参考相关标准和技术规范，并根据具体的工况条件和要求进行选择。
Cr2Mn2SiWMoV钢-高耐磨、微变形冷作模具钢的特性
Cr2Mn2SiWMoV钢-高耐磨、微变形冷作模具钢的特性
（1）模具钢的特性高耐磨、微变形冷作模具钢，该钢淬火温度低、零件
淬火变形均匀，经常规热处理以后，硬度为58～60HRC，变形率＜0.07%，抗弯
强度σbb=2500～3000MPa，冲击韧性值αku=3～4J/cm2。该钢的强韧性及微变形率
水平居于Cr12和Cr12MoV钢之间。
该钢不易退火。需锻后多次退火。该钢在退火时，先进行790℃加热2h，
再在720℃退火保温，为获得≤255HBS的硬度，等温持续时间≥6～8h，
东莞弘超模具商城但该钢的淬透性明显超过Cr12钢，一般尺寸大小的模具
均可通过空气冷却淬火，在温度820～940℃范围内加热淬火，可获得≥60HRC
的高硬度，该钢在940℃加热淬火，硬度最高。空冷微变形，淬火温度860～920
℃，在下限温度加热淬火，零件翘曲小而胀大；在上限温度加热淬火，零件翘
曲大而收缩。在400℃回火以后，硬度值为55HRC；200～350℃回火以后，体积
膨胀，并出现回火脆性，回火以后强度峰值在300℃，冲击韧性峰值在200℃和
400℃。
（2）供货状态退火态。
（3）化学成分（质量分数，%）C0.95～1.05、Si0.60～0.90、Mn1.80～
2.30、Cr2.30～2.60、W0.70～1.10、Mo0.50～0.80，V0.10～0.25。
（4）相变点温度（近似值）Ac1=770℃，Ar1=640℃，860℃加热保温时Ms=190
℃。
（5）等温球化退火规范（790～810）℃×（2～3）h，随炉冷却，（700～
720）℃×（6～8）h，再缓冷至≤600℃，出炉空冷，钢的硬度≤255HBS。为获
得此硬度值，等温持续时间不得少于6～8h。
（6）热加工项目加热温度/℃开锻温度/℃终锻温度/℃冷却方式
钢锭1140~11601040~1060≥900缓冷
钢坯1120~11401020~1040≥850缓冷
（7）典型应用举例
焊材对照
电站典型钢材焊材对照表钢 材
类 别级别国内钢号 美国钢号（AMTM）美国钢号
（ASTM）日本钢号
（JIS）西德钢号
（DIN）苏联钢号焊条焊丝预热
（℃）
SA106C、SA181 70A106CSTPT49、SB49E50××(J507)TIG—J50100~200
150~200
150~250
200~300
250~350TIG—R31
TIG－R34TIG－R40Union IP23
TIG－R82TGS－9cbC9MV－IGER90S－B９MTS-3E5515-B3-VWB（R347）E60××-B3（R407）E55××-B3VNb（R417）Thermanit P23
E9Mo－××（R707）E2-11MoVNi－××（R807）E2-11MoVNiW-××（R817）Ｅ9015－b9(R707)CM－9cb (R707)FOXC9MV (707)Chromo9VTIG—J50
TIG—J50
TIG—J50TIG—R10
TIG—R10
TIG—R30E43××(J422)E50××(J507)
E50××(J507)E55××－G(J557)
E60××—D1(J607)E70××—D2(J707)
E50××-A1（R107）E55××-B1（R207）
E55××-B2（R307）
E55××-B2V（R317）E55××-VW(R327)E55××-B2VNb(R337)10、20、15K、20K、22K
16M
12CrMo、15CrMo
10CrMo910
X12CrMoV121X20CrMoWV121st35.8、st38.5、st41、st45.8
WCB
BHW35、WCF62、WCF80、15NiCuMoNb5(W36)
15Mo3、16Mo5
13CrMo44、14MoV63、16CrMo44、20CrMo5
13CrMoV42、22CrMo44
STBA24、STPA24、SCMV4
STPA25、STPA26、SCMV6SS41、SB53B、SB42、SGP、SB46、STB35、STB42、STPT38、STPT42、STPG28、STPG42、STPY41
48cr and 28ni金属钢板的化学成分
48cr and 28ni金属钢板的化学成分
48Cr和28Ni金属钢板指的是含有48%的铬（Cr）和28%的镍（Ni）的金属钢板。这种金属钢板的化学成分表示：
C0.26~0.34%
Si0.17~0.37%
Mn0.50~0.80%
Cr0.80~1.20%
Ni2.00~3.00%
Mo0.30~0.60%
S≤0.035%
P≤0.035%
Cu≤0.25%
其中，C代表碳，Si代表硅，Mn代表锰，Cr代表铬，Ni代表镍，Mo代表钼，S代表硫，P代表磷，Cu代表铜。这些元素在钢板中各自具有不同的作用和影响，如提高强度、改善韧性、增加耐蚀性等。
《2024年高碳Cr-Si-Mo轴承钢的组织及力学性能》范文 2

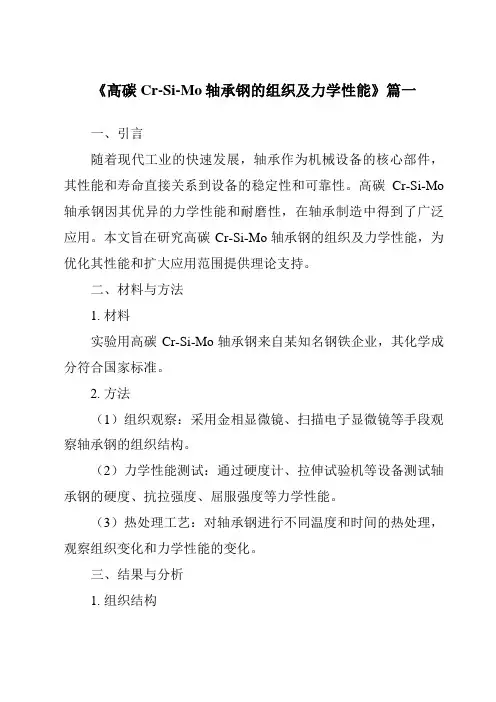

《高碳Cr-Si-Mo轴承钢的组织及力学性能》篇一
一、引言
随着现代工业的快速发展，轴承作为机械设备的核心部件，其性能和寿命直接关系到设备的稳定性和可靠性。高碳Cr-Si-Mo轴承钢因其优异的力学性能和耐磨性，在轴承制造中得到了广泛应用。本文旨在研究高碳Cr-Si-Mo轴承钢的组织及力学性能，为优化其性能和扩大应用范围提供理论支持。
二、材料与方法
1. 材料
实验用高碳Cr-Si-Mo轴承钢来自某知名钢铁企业，其化学成分符合国家标准。
2. 方法
（1）组织观察：采用金相显微镜、扫描电子显微镜等手段观察轴承钢的组织结构。
（2）力学性能测试：通过硬度计、拉伸试验机等设备测试轴承钢的硬度、抗拉强度、屈服强度等力学性能。
（3）热处理工艺：对轴承钢进行不同温度和时间的热处理，观察组织变化和力学性能的变化。
三、结果与分析
1. 组织结构 高碳Cr-Si-Mo轴承钢的组织主要由珠光体、渗碳体及铬、硅、钼等合金元素形成的复杂化合物组成。金相显微镜下可见，组织分布均匀，珠光体片层间距较小，有利于提高材料的力学性能。
2. 力学性能
（1）硬度：高碳Cr-Si-Mo轴承钢的硬度较高，具有较好的耐磨性。经过热处理后，硬度可进一步提高。
（2）抗拉强度与屈服强度：高碳Cr-Si-Mo轴承钢的抗拉强度和屈服强度均较高，表现出良好的力学性能。热处理过程中，适当提高温度和延长时间可进一步提高其抗拉强度和屈服强度。
3. 热处理工艺对组织及力学性能的影响
不同温度和时间下的热处理对高碳Cr-Si-Mo轴承钢的组织及力学性能具有显著影响。适当提高热处理温度和延长保温时间可使珠光体片层间距减小，组织更加致密，从而提高材料的硬度和抗拉强度等力学性能。但过高的热处理温度和过长的保温时间可能导致组织粗化，反而降低材料的性能。因此，选择合适的热处理工艺对优化高碳Cr-Si-Mo轴承钢的性能至关重要。
四、讨论
高碳Cr-Si-Mo轴承钢的优异性能主要得益于其组织结构和合金元素的共同作用。铬元素可以提高材料的耐腐蚀性和抗氧化性；硅元素有助于提高材料的硬度和耐磨性；钼元素则具有固溶强化作用，提高材料的抗拉强度和屈服强度。此外，适当的热处理工艺可以进一步优化组织结构，提高材料的力学性能。 然而，高碳Cr-Si-Mo轴承钢在实际应用中仍存在一些问题，如组织不均匀、热处理工艺复杂等。因此，需要进一步研究优化其成分设计和热处理工艺，以提高材料的综合性能。同时，还应关注其在不同工况下的应用表现，为实际应用提供更多依据。
高碳高铬耐磨钢成分含量表
高碳高铬耐磨钢成分含量表
高碳高铬耐磨钢主要成分：莱氏体高碳高铬钢
化学成份(%)：C :1.05 Cr :0.7 Mn :1.00 Si :0.35 W :0.50 V :0.05
2379为莱氏体高碳高铬钢，耐磨性及韧性极高，锐边保持性能良好及保留回火，经特别处理后可进行氮化。
高碳高铬钢 2379应用：
适用于高耐磨性长寿命的各类冷冲模具及重型落料模、冷挤压、深拉伸模等。Buderus1.2379为含12%铬合金工具钢,其特性是耐磨性高高抗压强度尺寸稳定性好良好的加工性能与良好的韧性优良的抗回火软化性。
2379模具钢主要特性：
1、耐磨性高
2、高抗压强度
3、尺寸稳定性好
4、良好的加工性能与
5、良好的韧性
6、优良的抗回火软化性
2379模具钢主要应用：
1、大型长寿命塑胶注塑模，如家电制品，电脑外壳等模具。 2、热塑性塑胶的挤压模具
3、吹塑模具
4、成型工具
5、结构零件
zg42cr2mnsi2more化学成分
zg42cr2mnsi2more化学成分
Zg42Cr2MnSi2MoRe是一种合金钢，它由不同的化学元素组成，具有特殊的物理和化学性质。这种合金钢的主要成分包括碳（C）、铬（Cr）、锰（Mn）、硅（Si）、钼（Mo）和铼（Re）。
碳是Zg42Cr2MnSi2MoRe中最基本的元素之一。它在合金钢中起着增加硬度和强度的作用。铬是一种耐腐蚀的元素，能够提高合金钢的耐腐蚀性能。锰可增加钢的硬度和强度，并提高抗冲击性能。硅能够提高合金钢的硬度和强度，并改善热处理性能。钼是一种能够提高合金钢的硬度和强度的元素，同时还能提高其耐热性和耐腐蚀性。铼在合金钢中起到提高硬度和强度的作用。
Zg42Cr2MnSi2MoRe合金钢在工业上有广泛的应用。由于其良好的机械性能和耐腐蚀性能，它常被用于制造高强度的机械零件和工具。此外，由于其耐热性能和耐腐蚀性能，Zg42Cr2MnSi2MoRe合金钢还被广泛应用于航空航天、船舶制造和化工等领域。
Zg42Cr2MnSi2MoRe合金钢的化学成分使其具有出色的机械性能、耐腐蚀性能和耐热性能。它的广泛应用表明了它在工业生产中的重要性。通过合理的配比和处理工艺，我们可以生产出更高质量的Zg42Cr2MnSi2MoRe合金钢，以满足不同领域的需求。
铬钢型号与用途对照表
铬钢型号与用途对照表
铬钢是一种重要的合金钢，由于其优良的硬度和耐磨性，被广泛应用于各种领域。以下是几种常见的铬钢型号及其用途对照表：
1. 45钢：这是一种常用的中碳钢，含有适量的铬元素，可以提高钢材的硬度和耐磨性。由于其强度较高，常用于制造机械零件、刀具等。
2. 40Cr钢：这是一种高强度的铬钢，适用于制造高强度和高硬度的机械零件。40Cr钢材的强度和韧性都比较好，可以在高温和高压下稳定工作。同时，其良好的可焊性和热加工性能也让它成为一种较为优秀的工业材料，被广泛应用于工程机械、汽车、铁路等领域。
3. 20CrMnTi钢：这是一种合金钢，含有铬、锰、钛等元素，可以提高钢材的强度和韧性。20CrMnTi钢材的耐磨性也比较好，常用于制造轴承、齿轮等机械零件。
4. 42CrMo钢：又称为国内的42CrMo4，是一种钼合金马氏体淬硬钢，具有高的强度和韧性。主要成分是铬、钼和钢，主要应用于高负荷的工作场所，如航空、化工、石油等领域。与此同时，42CrMo也是一种优秀的模具钢材，被广泛应用于模具制造过程中。
5. 20CrMo钢：属于中碳合金钢，含有较多的铬和钼元素，具有良好的韧性和可焊性。它广泛用于轴承、齿轮、连杆等机械零件的制造。相比于40Cr和42CrMo，20CrMo的强度和硬度略低，但是具有更好的可加工性，被广泛地应用于冷热切削、薄壁件加工等领域。
不同型号的铬钢具有不同的特性和用途，用户可以根据具体需求选择合适的材料。
回火温度对无碳化物贝氏体钢组织和性能的影响
844nm
FOUNDRV 铸钢•铸铁Vol.68 No.8 2019
回火温度对无碳化物贝氏体钢组织和性能的影响
李晴，程巨强
(西安工业大学材料与化工学院，陕西西安710021 )
摘要：研究了无碳化物高强度贝氏体钢正火后回火温度对其组织和性能的影响。结果表明，
经920丈奥氏体化加热空冷及200〜350 t
回火，实验钢具有良好的强韧性。该温度范围回火获
得的抗拉强度为1 370~1 472 MPa
,断后伸长率为15%~16°/。，断面收缩率为47%〜62%,冲击
功/1
kvS
76~86J
;组织主要为板条状贝氏体铁素体和残余奥氏体，即无碳化物贝氏体组织。
550丈回火冲击值最低，出现贝氏体回火脆性，断口特征为沿晶脆性断裂。
关键词：无碳化物贝氏体钢；空冷；回火温度；组织；性能
典型贝氏体组织由贝氏体铁素体和碳化物组成，分为下贝氏体和上贝氏体组
织，上贝氏体组织由于碳化物分布在铁素体板条之间，降低了韧性，应用受到限制。
采用阻碍碳化物析出的元素合金化，通过空冷热处理得到的贝氏体铁素体和残余奧
氏体组成的无碳化物贝氏体组织，可以极大改善无碳贝氏体钢的韧性。无碳化物贝
氏体钢以其高硬度、高韧性、可焊及高耐磨性已应用于矿山、工程机械等领域[1_5]。
本文以新研制的一种无碳化物贝氏体钢为研究对象，通过优化热处理工艺，研究了
回火温度对其组织和性能的影响，为这种材料实际热处理工艺的制定提供参考。
1试验材料与研究方法
试验材料为新研制的一种20SiMn
2Mo
无碳化物贝氏体钢。试验材料的热处理工
艺为：奥氏体化温度920丈，保温20 min
后空冷到室温，然后进行200~700 t
不同温
度回火。性能试样取自于直径为50 mm
的棒料，冲击试样尺寸为10 mm
x
10 mm
x
55 mm
, V
型缺口，拉伸试样加工成直径为8 mm
标准短试样。金相试样经4%的硝酸
酒精溶液腐蚀后，用NIKON
-EPIPHOT
300型光学显微镜观察其金相组织，并用X
