时序逻辑电路分析与设计(2)
时序逻辑电路的设计方法
时序逻辑电路的设计方法
时序逻辑电路是指由组合逻辑电路、存储器件和时钟信号组成的一种电路。它与组合逻辑电路不同的是，时序逻辑电路可以根据不同的输入信号产生不同的输出，而组合逻辑电路的输出只取决于当前的输入。时序逻辑电路广泛应用于各种计算机和数字系统中。
首先是功能规范的设计。这个步骤定义了对电路的功能要求，包括输入和输出的信号类型和范围，以及输出与输入之间的关系。在这个步骤中，需要考虑电路的功能、性能和复杂度等因素，以及对工程的其他限制。
第二步是状态图和状态转移表的设计。状态图是描述电路不同状态之间的转移关系的图形，每个状态是一个节点，状态之间的转移是有向边。状态转移表则是用表格的形式描述状态之间的转移关系。在这个步骤中，需要确定电路的初始状态和输入信号对状态的影响。
第三步是状态方程和状态表的设计。状态方程是用逻辑方程的形式描述每个状态输出与输入信号之间的关系。状态表是用表格的形式描述每个状态输出与输入信号之间的关系。在这个步骤中，需要使用状态图和状态转移表来确定每个状态的输出逻辑方程和输入输出关系。
最后一步是电路逻辑的设计和测试。根据前面步骤中得出的状态方程和状态表，可以使用逻辑门和存储器件等来实现时序逻辑电路。在此过程中，常用的电路设计方法有门级设计和扫描设计等。设计完成后，需要对电路进行测试，以验证其功能和正确性。
此外，还有一些设计时的注意事项。首先是时钟信号的引入和控制。时频信号是时序逻辑电路的基础，需要正确地引入和控制时钟信号，避免产生不稳定和错误的输出。其次是信号延迟和时序正确性的保证。时序逻辑电路中存在信号传播延迟和时序正确性的问题，需要合理设计时序，避免产生冲突和错误。
总结起来，时序逻辑电路的设计方法包括功能规范、状态图和状态转移表的设计、状态方程和状态表的设计、电路逻辑的设计和测试。在设计过程中，需要注意时钟信号的引入和控制，以及信号传播延迟和时序正确性的保证。这些方法和注意事项可以帮助工程师设计出功能准确、可靠稳定的时序逻辑电路。

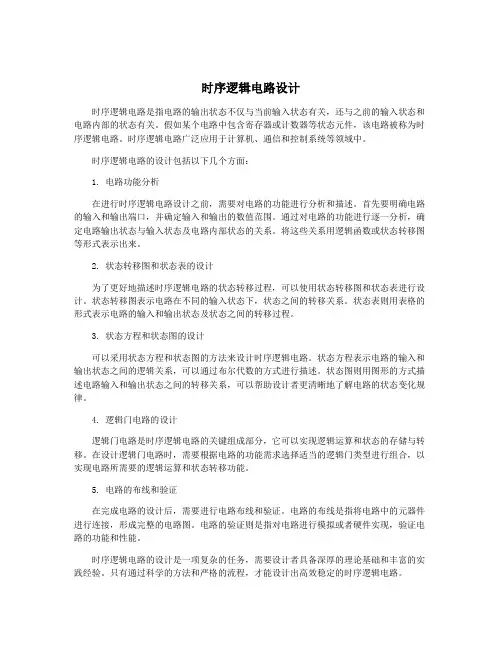

时序逻辑电路设计
时序逻辑电路设计
时序逻辑电路是指电路的输出状态不仅与当前输入状态有关，还与之前的输入状态和电路内部的状态有关。假如某个电路中包含寄存器或计数器等状态元件，该电路被称为时序逻辑电路。时序逻辑电路广泛应用于计算机、通信和控制系统等领域中。
时序逻辑电路的设计包括以下几个方面：
1. 电路功能分析
在进行时序逻辑电路设计之前，需要对电路的功能进行分析和描述。首先要明确电路的输入和输出端口，并确定输入和输出的数值范围。通过对电路的功能进行逐一分析，确定电路输出状态与输入状态及电路内部状态的关系。将这些关系用逻辑函数或状态转移图等形式表示出来。
2. 状态转移图和状态表的设计
为了更好地描述时序逻辑电路的状态转移过程，可以使用状态转移图和状态表进行设计。状态转移图表示电路在不同的输入状态下，状态之间的转移关系。状态表则用表格的形式表示电路的输入和输出状态及状态之间的转移过程。
3. 状态方程和状态图的设计
可以采用状态方程和状态图的方法来设计时序逻辑电路。状态方程表示电路的输入和输出状态之间的逻辑关系，可以通过布尔代数的方式进行描述。状态图则用图形的方式描述电路输入和输出状态之间的转移关系，可以帮助设计者更清晰地了解电路的状态变化规律。
4. 逻辑门电路的设计
逻辑门电路是时序逻辑电路的关键组成部分，它可以实现逻辑运算和状态的存储与转移。在设计逻辑门电路时，需要根据电路的功能需求选择适当的逻辑门类型进行组合，以实现电路所需要的逻辑运算和状态转移功能。
5. 电路的布线和验证
在完成电路的设计后，需要进行电路布线和验证。电路的布线是指将电路中的元器件进行连接，形成完整的电路图。电路的验证则是指对电路进行模拟或者硬件实现，验证电路的功能和性能。
时序逻辑电路的设计是一项复杂的任务，需要设计者具备深厚的理论基础和丰富的实践经验。只有通过科学的方法和严格的流程，才能设计出高效稳定的时序逻辑电路。 在时序逻辑电路设计过程中，还需要注意以下问题：
时序逻辑电路
第五章 时序逻辑电路
前面介绍的组合逻辑电路无记忆功能。而时序逻辑电路的输出状态不仅取决于当时的输入信号，而且与电路原来的状态有关，或者说与电路以前的输入状态有关，具有记忆功能。触发器是时序逻辑电路的基本单元。
本章讨论的内容为时序逻辑电路的分析方法、寄存器和计数器的原理及应用。
第一节 时序逻辑电路的分析
一、概述
1、时序逻辑电路的组成
时序逻辑电路由组合逻辑电路和存储电路两部分组成，结构框图如图5-1所示。图中外部输入信号用X（x1，x2，„ ，xn）表示；电路的输出信号用Y（y1，y2，„ ，ym）表示；存储电路的输入信号用Z（z1，z2，„ ，zk）表示；存储电路的输出信号和组合逻辑电路的内部输入信号用Q（q1，q2，„ ，qj）表示。
图5-1 时序逻辑电路的结构框图
可见，为了实现时序逻辑电路的逻辑功能，电路中必须包含存储电路，而且存储电路的输出还必须反馈到输入端，与外部输入信号一起决定电路的输出状态。存储电路通常由触发器组成。
2、时序逻辑电路逻辑功能的描述方法
用于描述触发器逻辑功能的各种方法，一般也适用于描述时序逻辑电路的逻辑功能，主要有以下几种。
（1）逻辑表达式
图5-1中的几种信号之间的逻辑关系可用下列逻辑表达式来描述：
Y =F(X，Qn)
Z =G(X，Qn)
Qn+1=H(Z，Qn)
它们依次为输出方程、状态方程和存储电路的驱动方程。由逻辑表达式可见电路的输出Y不仅与当时的输入X有关，而且与存储电路的状态Qn有关。
（2）状态转换真值表
状态转换真值表反映了时序逻辑电路的输出Y、次态Qn+1与其输入X、现态Qn的对应关系，又称状态转换表。状态转换表可由逻辑表达式获得。
（3）状态转换图 状态转换图又称状态图，是状态转换表的图形表示，它反映了时序逻辑电路状态的转换与输入、输出取值的规律。
（4）波形图
波形图又称为时序图，是电路在时钟脉冲序列CP的作用下，电路的状态、输出随时间变化的波形。应用波形图，便于通过实验的方法检查时序逻辑电路的逻辑功能。
实验十一 时序逻辑电路的设计与测试
实验十一 时序逻辑电路的设计与测试
一、实验目的
1． 掌握时序逻辑电路的设计原理与方法。
2． 掌握时序逻辑电路的实验测试方法。
二、实验原理
该实验是基于JK触发器的时序逻辑电路设计，要求设计出符合一定规律的红、绿、黄三色亮灭循环显示的电路，并且在实验板上搭建实现出来。主要的设计和测试步骤如下：
（1）根据设计的循环显示要求，列出有关Q3Q2Q1状态表；
（2）根据状态表，写出各触发器的输入端J和K的状态；
（3）画出各触发器的输入端J和K关于Q3Q2Q1的卡诺图；
（4）确定各触发器的数软J和K的最简方程；
（5）根据所得的最简方程设计相应的时序逻辑电路；
（6）在实验板上，有步骤有次序的搭建实验电路，测试所设计的电路是否满足要求。
具体设计过程参见【附录二】提供的实例。
三、预习要求
1． 查阅附录芯片CC4027B和芯片74LS00的管脚定义。
2． 阅读理论教材关于时序逻辑电路的内容，掌握实验的理论基础。
四、实验设备与仪器
1． 数字电路实验板（箱）；
2． 芯片：CC4027B；74LS00；74LS20。
五、实验内容
请任意选择下列一组彩灯循环显示的任务要求，设计相应的时序电路，并搭建实验线路测试之。
1． 设计任务（一）
红绿黄亮灭
2． 设计任务（二）
亮灭红绿黄
3． 设计任务（三）
亮灭红绿黄 4． 设计任务（四）
亮灭红绿黄
5．设计任务（五）
亮灭红绿黄
6．设计任务（六）
亮灭红绿黄
7．设计任务（七）
亮灭红绿黄
8．设计任务（八）
亮灭红绿黄
六、实验报告
1． 根据实验内容的设计要求，完成实验时序电路的设计和测试。
2． 小结时序逻辑电路的设计思路与测试方法。
3． 实验的心得与体会。
七、实验注意事项
1．进行实验连线的过程中，注意有步骤的接线，避免多接和漏接的情况。
2．在设计好的时序逻辑电路中，若管脚没有接任何信号，处于悬空状态，注意最好给其提供高电平信号。
时序逻辑电路 2
第六章 时序逻辑电路
时序逻辑电路简称时序电路，与组合逻辑电路并驾齐驱，是数字电路两大重要分支之一。本章首先介绍时序逻辑电路的基本概念、特点及时序逻辑电路的一般分析方法。然后重点讨论典型时序逻辑部件计数器和寄存器的工作原理、逻辑功能、集成芯片及其使用方法及典型应用。最后简要介绍同步时序逻辑电路的设计方法。
6.1 时序逻辑电路的基本概念
一．时序逻辑电路的结构及特点
时序逻辑电路——电路任何一个时刻的输出状态不仅取决于当时的输入信号，还与电路的原状态有关。
时序电路中必须含有具有记忆能力的存储器件。存储器件的种类很多，如触发器、延迟线、磁性器件等，但最常用的是触发器。
由触发器作存储器件的时序电路的基本结构框图如图6.1.1所示，一般来说，它由组和电路和触发器两部分组成。
×éºÏµç·´¥·¢Æ÷µç·1XiXZ1Zj1QmQ1DDm¡¡¡¡ÊäÈëÐźÅÐźÅÊä³ö´¥·¢Æ÷´¥·¢Æ÷ÊäÈëÐźÅÊä³öÐźÅCPͼ6.1.1 ʱÐòÂß¼µç·¿òͼ
二． 时序逻辑电路的分类
按照电路状态转换情况不同，时序电路分为同步时序电路和异步时序电路两大类。
按照电路中输出变量是否和输入变量直接相关，时序电路又分为米里（Mealy）型电路和莫尔（Moore）型电路。米里型电路的外部输出Z既与触发器的状态Qn有关，又与外部输入X有关。而莫尔型电路的外部输出Z仅与触发器的状态Qn有关，而与外部输入X无关。
6.2 时序逻辑电路的一般分析方法
2
一． 分析时序逻辑电路的一般步骤
1．根据给定的时序电路图写出下列各逻辑方程式：
（1）各触发器的时钟方程。
（2）时序电路的输出方程。
（3）各触发器的驱动方程。
2．将驱动方程代入相应触发器的特性方程，求得各触发器的次态方程，也就是时序逻辑电路的状态方程。
数电基础：时序逻辑电路
数电基础：时序逻辑电路
虽然每个数字电路系统可能包含有，但是在实际应⽤中绝⼤多数的系统还包括，我们将这样的系统描述为时序电路。
时序电路是由最基本的加上反馈逻辑回路（输出到输⼊）或器件组合⽽成的电路，与最本质的区别在于时序电路具有记忆功能。
1. 简介 是数字逻辑电路的重要组成部分,时序逻辑电路⼜称,主要由 存储电路 和 组合逻辑电路 两部分组成。它和我们熟悉的其他电路
不同,其在任何⼀个时刻的输出状态由当时的输⼊信号和电路原来的状态共同决定,⽽它的状态主要是由存储电路来记忆和表⽰的。同时时序
逻辑电路在结构以及功能上的特殊性,相较其他种类的数字逻辑电路⽽⾔,往往具有难度⼤、电路复杂并且应⽤范围⼴的特点 。
在数字电路通常分为和时序逻辑电路两⼤类，组合逻辑电路的特点是输⼊的变化直接反映了输出的变化，其输出的状态仅取决于输⼊的当前
的状态，与输⼊、输出的原始状态⽆关，⽽是⼀种输出不仅与当前的输⼊有关，⽽且与其输出状态的原始状态有关，其相当于在组合逻辑的
输⼊端加上了⼀个反馈输⼊，在其电路中有⼀个存储电路，其可以将输出的状态保持住，我们可以⽤下图的框图来描述时序电路的构成。
从上⾯的图上可以看出，其输出是输⼊及输出前⼀个时刻的状态的函数，这时就⽆法⽤组合逻辑电路的函数表达式的⽅法来表⽰其输出函数
表达式了，在这⾥引⼊了现态（Present state)和次态（Next State)的概念,当现态表⽰现在的状态（通常⽤Qn来表⽰），⽽次态表⽰输⼊
发⽣变化后其输出的状态 （通常⽤Qn+1表⽰），那么输⼊变化后的输出状态表⽰为
Qn+1=f(X,Qn)，其中：X为输⼊变量。
组合电路和存储元件互联后组成了时序电路。存储元件是能够存储信息的电路。存储元件在某⼀时刻存储的⼆进制信息定义为该时刻
存储元件的状态。时序电路通过其输⼊端从周围接受⼆进制信息。时序电路的输⼊以及存储元件的当前状态共同决定了时序电路输出
的⼆进制数据，同时它们也确定了存储元件的下⼀个状态。时序电路的输出不仅仅是输⼊的函数，⽽且也是存储元件的当前状态的函
同步时序逻辑电路设计
1
实 验 六：同步时序逻辑电路设计
姓名：张娜 学号：20091060057 专业：通信工程 指导老师：官铮
（一）实验目的
（1）、掌握触发器组成的同步时序逻辑电路的一般设计方法
（2）、掌握MSI时序逻辑器件74LS160,74LS194的逻辑功能和使用方法
（3）、熟悉MSI时序逻辑器件的一般设计方法
（二）预习要求
（1）、复习时序电路的分析与设计，常用集成时序逻辑器件及用用相关知识
（2）、复习MSI时序逻辑器件74LS160,74LS194的逻辑功能
（三）实验器材
（1）、直流稳压电源、数字逻辑电路实验箱、万用表、示波器
（2）、TTL SSI 逻辑门、74LS74、74LS76、74LS160、74LS194
（四）实验内容
2、十进制计数器
试用JK触发器设计一个8421BCD码同步计数器，要求能够自动启动。给出完整的状态图，驱动方程和逻辑电路图，并完成试验验证。
4、模M=13的扭环形计数器
下图所示为一自启动扭环形计数器的状态图。试用时序逻辑器件74LS194将该电路设计出来，画出逻辑电路图并完成试验验证。（要求为同步电路）
模M=13的自启动环形计数器状态图
1110000
0000011 1100000
0000000 0000001 1000000 0000111 0001111 0011111 0111111 1111111 1111000 1111100 1111110 2
（五）实验分析及结果
实验2的分析及结果
1、 状态表
Q3 Q2 Q1 Q0 Q3n+1 Q2n+1 Q1n+1 Q0n+1
0 0 0 0 0 0 0 1
0 0 0 1 0 0 1 0
0 0 1 0 0 0 1 1
0 0 1 1
0 1 0
0
0 1 0 0 0 1 0 1
0 1 0 1 0 1 1 0
0 1 1 0 0 1 1 1
0 1 1 1 1 0 0 0
实验三-VHDL时序逻辑电路设计
精品文档
。 1欢迎下载 实验三 VHDL 时序逻辑电路设计
一、实验目的
1． 熟悉用VHDL语言设计时序逻辑电路的方法
2． 熟悉用Quartus文本输入法进行电路设计
二、实验所用仪器元件及用途
1． 计算机：装有Quartus软件，为VHDL语言提供操作场所。
2． 直流稳压电源：通过USB接口实现，为实验开发板提供稳定电源。
3． 数字系统与逻辑设计实验开发板：使试验结果下载到开发板上，实现整个实验的最终结果。
三、实验内容
1． 用VHDL语言设计实现一个8421码十进制计数器。
（1） 实验内容及要求：在Quartus平台上设计程序和仿真题目要求，并下载到实验板上验证试验结果。
（2） 试验结果：VHDL代码和仿真结果。
2． 用VHDL语言设计实现一个分频系数为8，分频输出信号占空比为50%的分频器。
（1） 实验内容及要求：在Quartus平台上设计程序和仿真题目要求。
（2） 试验结果：VHDL代码和仿真结果。
3． 用VHDL语言设计实现一个控制8个发光二极管亮灭的电路。
（1） 实验内容及要求：在Quartus平台上设计程序和仿真题目要求，并下载到实验板上验证试验结果。
a. 单点移动模式：一个点在8个发光二极管上来回的亮
b. 幕布式：从中间两个点，同时向两边依次点亮直至全亮，然后再向中间点灭，依次往复
c. 通过拨码开关或按键控制两种模式的转换
（2） 试验结果：VHDL代码和仿真结果。
四、实验设计思路及过程
1.8421码十进制计数器状态转移表
左图为8421码十进制计数器的状态转移表，abcd为初状态，ABCD为下一状态，每当有“1”出现时，相应的管脚就亮灯，从而从0000到1001的灯依次出现。
VHDL代码如下：
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL; a b c d A B C D
数字电路与逻辑设计微课版(第6章 时序逻辑电路)教案
1
第6章 时序逻辑电路
本章的主要知识点时序逻辑电路的基本知识、时序逻辑电路的分析和设计、关于自启动的修正问题、常用的中规模时序电路。
1. 参考学时
10学时（总学时32学时，课时为48课时可分配12学时）。
2. 教学目标（能力要求）
掌握同步时序逻辑电路的分析和设计方法；
掌握电路挂起的修正方法；
掌握常用的中规模时序逻辑电路（计数器、寄存器）的外部特性及使用方法；
掌握脉冲异步时序逻辑电路的分析和设计方法；
掌握中规模时序逻辑电路的分析和设计方法。
3. 教学重点
同步时序逻辑电路的设计：包括设计中的原始状态图、状态表、状态化简、状态编码、确定激励函数和输出函数等；
同步时序逻辑电路的自启动的分析：能根据设计好的电路分析电路是否存在自启动的问题，并学会修正它。
脉冲异步时序逻辑电路的分析和设计方法：了解和同步时序逻辑电路的分析和设计方法的差异性，并熟练掌握脉冲异步时序逻辑电路的分析和设计方法
中规模时序逻辑电路的外部特性及使用方法：通过理论分析来学习常用中规模时序逻辑电路的外部特性及使用方法，通过具体实例来学习中规模时序逻辑电路的分析和设计方法
4. 教学难点
原始状态图：学生开始不知道如何增加状态，什么时候增加状态
自启动的修正：学生能分析出挂起，但是对于修正比较困难
脉冲异步时序逻辑电路的分析：当脉冲异步时序逻辑电路的存储电路是没用统一时钟端的钟控触发器时，如何分步找到每个触发器的时钟的跳变时刻对学生来说是一大挑战
计数器的使用方法：掌握置数法、清零法、级联法实现任意模的计数器 2
5. 教学主要内容
（1） 时序逻辑电路概述（15分钟）
（2） 小规模时序逻辑电路分析（120分钟）
➢ 小规模时序逻辑电路的分析方法和步骤
➢ 小规模同步时序逻辑电路的分析
➢ 小规模异步时序逻辑电路的分析
（3） 小规模时序逻辑电路设计（180分钟）
数字电路第6章(1时序逻辑电路分析方法)
第 11 页 数字电路第6章(1时序逻辑电路分析方法)
1、第六章时序规律电路本章主要内容6.1概述6.2时序规律电路的分析方法6.3若干常用的时序规律电路6.4时序规律电路的设计方法6.5时序规律电路中的竞争-冒险现象1.时序规律电路的特点2.时序规律电路的分类3.时序规律电路的功能描述方法§6.1概述一、时序规律电路的特点1、功能：任一时刻的输出不仅取决于该时刻的输入；还与电路原来的状态有关。例:串行加法器:两个多位数从低位到高位逐位相加一、时序规律电路的特点2.电路结构①包含存储电路和组合电路，且存储电路必不行少；②存储电路的输出状态必需反馈到组合电路输入端，与输入变量共同确定组合规律的输出。yi:输出信号xi:输
2、入信号qi:存储电路的状态zi:存储电路的输入可以用三个方程组来描述：Z=G(X,Q)二、时序电路的分类1.依据存储电路中触发器的动作特点不同时序电路存储电路里全部触发器有一个统一的时钟源;触发器状态改变与时钟脉冲同步.同步：异步：没有统一的时钟脉冲，电路中要更新状态的触发器的翻转有先有后，是异步进行的。二、时序电路的分类2.依据输出信号的特点不同时序电路输出信号不仅取决于存储电路的状态，而且还取决于输入变量。Y=F(X,Q)米利(Mealy)型：穆尔(Moore)型：输出状态仅取决于存储电路的状态。犹如步计数器Y=F(Q)三、时序规律电路的功能描述方法描述方法
