环氧树脂施工方法
一、工法特点及选用范围
1、该工法适用于防辐射的核电站墙体及底板，融合了一般工业厂房涂料施工方法的优点，尤其
是对大面积混凝土表面施工，采用此法涂装更具优势。
2、该工法充分利用电动磨光机、空压搅拌机、真空喷涂机等先进设备，在精密仪器的监测的监
测及精心施工控制下，达到施工快捷、质量保证、经济节约的目的。
二、工艺原理
环氧树脂涂层是通过在墙体或底板上用环氧权脂底漆处理基层，再涂刷面漆形成致密的、耐高温、
高压的保护层，从而达到防辐射的目的。
1、构成涂层的环氧树脂简介
环氧树脂的具有两以上环氧基的化合物，具有硬化剂活性水素附加结合而成的高分子合物，具有
硬化剂海参性水素附加结合而形成的高分子化合物。
秦山三期核核电站主要采用了韩车卡宝拉因公司生产的C/L195C/L890两种环氧树脂涂料。
C/L195和C/L890均是双组份环氧树脂，即主剂（Part A）和硬化剂（Part B）组成。
主剂（Part A）和硬化剂（Part B）分装在两上封闭桶内，使用时在现场按体积1:1混合，搅
拌均匀后即可使用。
2、环氧树脂涂层的构造
各种级别的环氧树脂涂层都由底漆（C/L195）和面漆（C/L890）构成，只是随级别不同而面
漆的层数不同，其中玻璃纤维级环氧树脂中还要铺设一层玻璃纤维布。
安全壳级环氧树脂涂层为四层面漆，厚度为0.5mm；去污级环氧树脂涂层为两层面漆，厚度为
0.25mm；玻璃纤维级环氧树脂涂层为五层面漆，厚度为0.8mm。
3、环氧树脂涂层的作用
安全壳表面环氧树脂涂料作为主要屏障阻止核辐射污染从安全壳中泄漏；避免混凝土或其它结构
长期暴露于辐射中而受损，并容易去污。
4、环氧树脂涂层的类型及部位
环氧树脂在重水堆电项目中主要应用在混凝土表面，根据涂层的重要程度和部位分为三个等级；
安全壳级环氧树脂涂层、去污级环氧树脂涂层和玻璃纤维级环氧树脂涂层。
其中，反应堆厂房筒体墙为安全壳级环氧树脂涂层；反应堆厂房内部结构、辅助厂房墙体为去污
级环氧树脂涂层；筒体墙贯穿件周围、穹顶及废液储存池内侧壁为玻璃纤维级环氧树脂涂层。
三、工艺流程
由于玻璃纤维布级环氧树脂和去污级环氧树脂施工与安全壳级环氧树脂施工工艺基本相同，仅施
工层数不同，且玻璃纤维布及环氧树脂的第一层面漆喷涂完毕立即铺贴玻璃纤维布，不需养护就
喷涂第二层面漆，其余三层环氧树脂面漆与安全壳级环氧树脂面漆施工工艺基本相同。因此，在
此仅简单介绍安全级氧树脂施工流程。
基层打磨→环氧树脂砂浆修补及底漆满涂→养护→电动打磨，清理→环氧树脂修补→第一层面漆
喷涂→养护→电动打磨，清理→环氧树脂修补→第二层面漆喷涂→养护→电动打磨，清理→环氧
树脂修补→第三层面漆喷涂→养护→电动打磨，清理→环氧树脂修补→第四层面漆喷涂（最后一
道面漆一般不用打磨）→养护
四、操作要点
1、基层处理
用机械打磨或喷砂的方法除去混凝土表面的浮浆。对于混凝土表面的裂缝或蜂窝、麻面以及拉墙
螺杆用的锥体孔等缺陷，要进行修补处理。
对于混凝土裂缝，要沿裂缝方向将其切成V型开口，将松动石子、骨料等精除等待修补；对于
混凝土表面的气囊、针孔等缺陷用小锤扩成V型开口等修补；对于拉墙螺杆用的锥体孔及较大
的混凝土缺陷（孔隙深度大于50mm），要用干砂浆或混凝土修补，进行必要养护，至干透为
止。
修补后的混凝土表面要用强力打磨法将混凝土表面打磨平整，用高压空气将表面清理干净最终使
混凝土表面粗糙、均匀、干净，用手触摸时无灰尘和其它杂质，以利于下层涂漆的施工。
2、环氧树脂砂浆修补混凝土基层及满涂
（1）用环氧树脂砂浆填补混凝土表面经处理后产生的V型开口，使混凝土表面形成一个平面，
待修补的环氧树脂砂浆干燥后，在整个混凝土表面满刮一层环氧树脂砂浆，以盖住混凝土表面微
小的缺陷。环氧树脂砂浆干透后，用平板砂光机将表面打磨平整。
（2）打磨好的表面存在的小缺陷时，可用环氧树脂面漆C/L890直接修补；打磨好的表面存在
在较大的缺陷时，要用环氧树脂砂浆修补，修补完、干燥后进行打磨直至满足要求。
3、环氧树脂面漆施工
（1）按体积比1:1将C/L890的主剂与硬化剂混合并搅拌均匀后，掺入体积配合比为15%的
2#或33#稀释剂（一般夏季常用2#，其它季节用33#），充分混合搅拌均匀后即可使用。对
于大面积涂层，采用真空喷涂机施工环氧树脂，在规定的厚度范围内，每层环氧树脂都采用纵向
一遍，横向一遍的喷涂方法，每层湿膜厚度约为0.225mm。对于小面积涂层，采用软毛刷涂
装达到涂层规定的厚度。为确保完全覆盖，对于同一种面漆，保证成形颜色的同时使相邻两层采
用不同的颜色间隔涂装。
（2）安全壳级和去污级环氧树脂涂层面漆施工方法按照上述做法进行，安全壳级面漆要漆四层，
去污级面漆要涂两层。
（3）玻璃纤维级涂层漆施工要复杂一些。待环氧树脂砂浆完成后，在贯穿件及一些重要节点周
围用聚硫橡胶密封，用铝箔带交其覆盖，粘贴，表面再喷涂第一层C/L890面漆，将玻璃纤维
布嵌入环氧树脂中，然后再喷涂一层C/L890面漆，待环氧树脂养护期满并干透后，在面层上
喷涂三层C/L890即可。（贯穿件位置玻璃纤维环氧树脂施工节点图1）
4、环氧树脂的拌和
保证环氧树脂主剂与硬化剂按体积比1:1拌和均匀，要求用机械搅拌（少量时可采用手工工具
拌各），搅拌时间1~2分钟。且拌和好的环氧树脂要在2小时内用完。
5、施工缝的留设
相邻环氧树脂涂层施工面留设施工缝时，在施工缝处用胶带纸粘贴依次错台留设不小于25mm
宽度的搭接缝。
五、器材设备
1、施工器材
喷漆设备、喷砂设备、平板砂光机、角向磨光机、电动空压机、带搅拌叶的慢速电动钻、加热器、
排队气扇、鼓风机、吊篮、钢丝刷、钢抹子、油漆刷、刮刀、平铲、砂纸、护目镜、防尘口罩等。
2、检测仪表
干湿温度测试仪、表面温度测试仪、湿膜测厚仪、干膜测厚仪、粘结力测试仪。
六、劳动力组织
(1)现场工程师 2名
(2)工长 2名
(3)质检员 2名
(4)安全员 1名
(5)涂装工人 若干名
七、安全措施
1、操作人员要经过培训，熟悉喷涂机械、吊篮、以及加热器等的使用，了解环氧树脂及其稀释
剂的特性，掌握基本防护措施后，经考核合格方可上岗。
2、环氧树脂及其稀释剂具有一定的毒性及腐蚀性，施工时要做好下述防护工作：
（1）个人防护：
除一般安全备品外，还要戴好防毒口罩、胶手套、封闭式防护眼镜。并要求操作人员在施工时感
觉头痛、心悸或恶心时，要立即离开工作地点，到通风口换气，如仍不舒服应到保健站治疗。
（2）区域防护：
施工区域不准使用明火，且区域内必须有足够的通风设备以确保良好的通风。
3、高空施工人员除戴好安全帽、穿好安全鞋以外，还必须配带安全带。
八、质量要求
1、环氧树脂涂层施工前混凝土养护最少需要28天以上（21℃，50%相对湿度基准），涂装前，
混凝土的含水率在15%以内。温湿度要求见下表：
C/L195环氧树脂：
涂料条件 涂 料 被涂表面 大气温度 湿 度
正常条件 16-24℃ 16-24℃ 16-24℃ 30%-70%
最 小 13℃ 10℃ 7℃ 0%
最 大 32℃ 32℃ 35℃ 95%
露 点 被涂表面的温度应高于露点3℃以上。
C/L890环氧树脂：
涂料条件 涂 料 被涂表面 大气温度 湿 度
正常条件 16-24℃ 16-29℃ 16-32℃ 80%
最 小 10℃ 10℃ 7℃ 0%
最 大 32℃ 52℃ 43℃ 90%
露 点 被涂表面的温度应高于露点3℃以上。
注：在冬季环境条件超出上述要求时，不能进行施工。除非将施工区域封闭，加热后达到施工要
求方能施工。
2、每层涂层在21℃时应最少养护24小时，每降低6℃，最小养护时间要提高50%。
3、每层涂层干膜厚度为0.13-0.15mm。去污级涂层总厚为0.25-0.30mm，安全壳级涂层总
厚为0.5-0.6mm，玻璃纤维级涂层总厚为0.8mm。
4、干膜厚度测量按如下项目进行：
（1）待测区每100m2取2个独立的，每个点测三数值求均值；
（2）个点的均值不能小于规定的最小厚度（即去污级为0.25mm，安全壳级为0.50mm，玻
璃纤维级为0.80mm）。
（3）每100m2测量的每个点厚度的最小值不能小于规定厚度的80%，（即：去污级为0.20
mm，安全壳级为0.40mm，玻璃纤维级为0.64mm。）
5、按要求每250m2取一个测试点进行粘结力试验，最小粘结强度为700KPa。
6、从事环氧树脂施工的人员要经过培训，达到技能标准并考核合格后方能进行施工。
7、按规范及施工程序要求对涂膜厚度进行如下检查：
（1）在每天工作中，对照覆盖面积所使用的数量，保持连续的交叉检查；
（2）在涂装过程中，要按照规范要求的频率测量湿膜厚度以确保得到规定的干膜厚度；
（3）按工程技术人员指示切除干膜的小部分样品以检查干膜厚度；
（4）每一涂层使用规定的颜色以确保实现正确的覆盖。
8、每一层都要进行目视检查以确何环氧树脂粘结是牢固的，并消除针孔、漆膜起泡、漏涂、隆
起、过喷等质量通病。确保下层环氧树脂施工前，本层被损坏的部位得到有效修补。
环氧树脂施工方案
环氧树脂施工方案环氧树脂是一种常用的建筑材料，用于地坪、涂料、粘接剂等方面。
环氧树脂施工方案是指在施工过程中应遵循的一系列操作步骤和技术要求，以保证施工质量和效果。
首先，在开始施工之前，需要对施工现场进行清理和准备工作。
清理工作包括清除灰尘、油污和杂物，并确保表面干燥和平整。
准备工作包括确定施工图纸和材料清单，准备所需工具和设备，以及确保施工人员的安全。
其次，根据施工图纸确定环氧树脂的用量和施工方式。
一般来说，环氧树脂的用量应根据地坪面积和预期使用寿命进行计算。
施工方式包括刮涂法、滚涂法和喷涂法等。
在选择施工方式时，需考虑施工现场的条件、施工人员的技术水平和施工周期等因素。
第三，进行环氧树脂的基层处理。
基层处理是确保环氧树脂与基层附着牢固的重要步骤。
基层处理可以采用打磨、清洗和防潮等方式。
打磨可以去除基层的污物和表面劣质层，提高附着力。
清洗可以去除灰尘和油污，确保基层表面干净。
防潮可以减少基层表面的水分含量，防止环氧树脂渗透不良。
接下来，进行环氧树脂的配比、搅拌和施工。
环氧树脂的配比需要根据厂家提供的配比比例来进行，以保证材料性能的稳定性。
搅拌时需注意搅拌时间和速度，以及避免空气进入混合物。
施工时需均匀涂布，注意涂布厚度和涂布方式。
一般来说，可以先用批刀或滚筒涂布，再用刮板进行整平，最后采用滚涂或者压涂进行二次涂布。
最后，进行环氧树脂的养护和验收。
在施工完成后，需要对环氧树脂进行养护，以保证其性能的完全发挥。
养护时需注意保持施工区域的温度和湿度，并避免人员和设备的过度活动。
通常情况下，环氧树脂的养护周期为7-14天。
养护结束后，可进行验收工作，包括对施工质量、外观效果、使用寿命和安全性等方面进行检查和评估。
在环氧树脂施工方案中，还需注意施工人员的素质和经验，确保施工过程的严谨和稳定。
施工现场需严格按照工艺流程操作，遵循施工方案和施工规范。
此外，还需根据施工环境、施工要求和用户需求等因素进行相应的调整和改进，以提高施工质量和效果。
环氧树脂堵漏施工方案
环氧树脂堵漏施工方案一、背景介绍环氧树脂是一种常用的材料，具有优异的耐磨损、耐腐蚀、耐冲击等特性，被广泛应用于建筑防水、堵漏、维修等领域。
本文将介绍环氧树脂堵漏施工方案，帮助读者了解环氧树脂堵漏的原理和具体操作步骤。
二、环氧树脂堵漏原理环氧树脂堵漏是利用环氧树脂的化学性质和物理性能，使其在漏水处形成一层致密的防水薄膜，从而达到堵漏的目的。
具体原理如下：1.填补漏洞：环氧树脂具有流动性，可以填补各种细小的漏洞或裂缝，如墙体开裂、管道渗漏等。
2.起到粘结剂的作用：环氧树脂可以牢固地粘结在被堵漏物体的表面上，形成一层坚固的防水层。
3.抗压抗震：由于环氧树脂的高硬度和韧性，堵漏部位在受到压力或震动的情况下，仍能保持较好的防水效果。
三、环氧树脂堵漏施工步骤1. 检查漏水点在进行堵漏施工前，首先需要仔细检查漏水点的位置及情况，确定堵漏的范围和方式。
常见的漏水点包括墙体裂缝、地板缝隙、管道接口等。
2. 准备工作在进行环氧树脂堵漏施工前，需要进行准备工作：•清洁表面：清除漏水部位附着的污垢、油脂等杂质，确保堵漏材料能够充分接触并粘结在表面上。
•防护措施：对于周围易受损部位，如地板、墙面等，可以采取临时覆盖、遮盖等措施，以防止堵漏施工时对其造成损坏。
•环氧树脂混合：按照产品说明书上的比例将树脂和固化剂混合均匀。
3. 进行堵漏施工根据不同的漏水点和要求，可以选择不同的施工方式，如下所示：3.1 墙体裂缝堵漏•用刷子或滚筒将环氧树脂涂布在墙体裂缝的表面上，注意涂布均匀。
•填补漏洞：使用填缝剂将较大的裂缝进行填充，等待其干燥。
•重复涂布：根据需要，可以多次涂布环氧树脂，以增加防水层的厚度和耐磨性。
3.2 地板漏水堵漏•清洁地面：清理地板表面的杂质，例如积水、灰尘等。
•涂布环氧树脂：使用刷子或滚筒均匀地涂布环氧树脂在地板漏水的区域上。
•防滑处理：对于需要经常行走的地板，可以在环氧树脂未干涸前撒上砂子，以增加地面的防滑性能。
水性环氧树脂使用方法
水性环氧树脂使用方法
水性环氧树脂是一种环保型的涂料材料，其使用方法如下：
1. 准备：将水性环氧树脂和固化剂按照规定的比例混合均匀。
注意，在混合前确保树脂和固化剂都处于适宜的温度范围内。
2. 施工前处理：清洁和处理施工表面，确保表面平整、无油、无灰尘、无杂质。
3. 涂装：使用刷子、辊筒或喷枪将水性环氧树脂涂布在施工表面上。
注意，涂布时要均匀涂刷或喷涂，并确保涂层的厚度均匀。
4. 固化：涂布完成后，将涂料进行固化。
根据具体的材料，可能需要将其放置在通风良好的地方，以便水分和有机溶剂挥发。
5. 二次涂装：如果需要，可以进行二次涂装，通常在第一层涂层固化后使用相同的涂料进行继续施工。
在涂布第二层之前，请确保第一层涂层已经完全干燥。
6. 可选的抛光：根据需要，水性环氧树脂的表面可以进行抛光，以增加其光泽和光滑度。
需要注意的是，使用水性环氧树脂时，应严格按照产品说明书上的使用方法进行操作。
同时，为了获得最佳效果，还需要根据环境条件调整施工工艺和干燥时间。
环氧树脂胶的使用方法及施工工艺
环氧树脂胶的使用方法及施工工艺下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!环氧树脂胶的使用方法及施工工艺一、准备工作在开始使用环氧树脂胶进行施工之前，需要进行充分的准备工作，以确保施工顺利进行。
环氧树脂灌缝施工工艺
环氧树脂灌缝施工工艺介绍环氧树脂灌缝施工工艺是一种常用于建筑、道路、桥梁等工程中的灌缝方法。
在施工过程中，通过将环氧树脂灌注到构件缝隙中，形成一层坚固密封的连接，提高结构的稳定性和耐久性。
本文将深入探讨环氧树脂灌缝施工工艺的关键步骤、注意事项以及优势。
关键步骤1. 清洁缝隙在进行环氧树脂灌缝施工之前，首先需要彻底清洁构件缝隙。
清洁过程应包括以下几个步骤： - 使用扫帚或吸尘器清理缝隙内的杂物和灰尘。
- 使用高压水枪冲洗缝隙，确保其表面干净、无污染物。
- 使用清洁剂和刷子清洁缝隙内壁，去除有机物、油脂或污渍。
2. 准备环氧树脂根据施工需要，准备好适量的环氧树脂。
环氧树脂是一种双组分材料，需要按照一定的比例将环氧树脂和固化剂混合。
在混合过程中，应确保两者充分混合均匀，避免出现明显的筹码状或颜色不一致的情况。
3. 灌注环氧树脂将混合好的环氧树脂缓慢均匀地灌注至清洁后的缝隙中。
为了确保灌注过程顺利进行，可以采取以下措施： - 使用专用工具，如滴管或注射器，将树脂准确地注入缝隙。
- 控制好灌注速度，以免发生溢出或无法充分填充缝隙的情况。
- 在缝隙的两端开始灌注，并逐渐向中间推进，确保灌注工作均匀、连续。
4. 振捣与充实在环氧树脂灌注完成后，应进行振捣与充实工作，以确保环氧树脂填充至缝隙的每一个角落。
具体操作包括： - 使用振动棒振捣缝隙，消除空隙，使树脂更好地填充缝隙。
- 在振捣的同时，可以使用钢板或钢棒充实缝隙，推动环氧树脂的进一步渗透、填充。
5. 后续处理环氧树脂灌缝完成后，还需进行一些后续处理工作： - 去除多余的环氧树脂，确保施工表面的整洁和美观。
- 根据需要，对施工表面进行必要的抛光和修整。
注意事项在进行环氧树脂灌缝施工时，需要注意以下几点： 1. 施工环境：施工现场应保持干燥、无尘、无风，并确保温度适宜，避免低温或高温对环氧树脂固化的影响。
2. 比例配比：在混合环氧树脂和固化剂时，应按照规定的比例进行配比，确保施工质量。
环氧树脂管道施工工艺

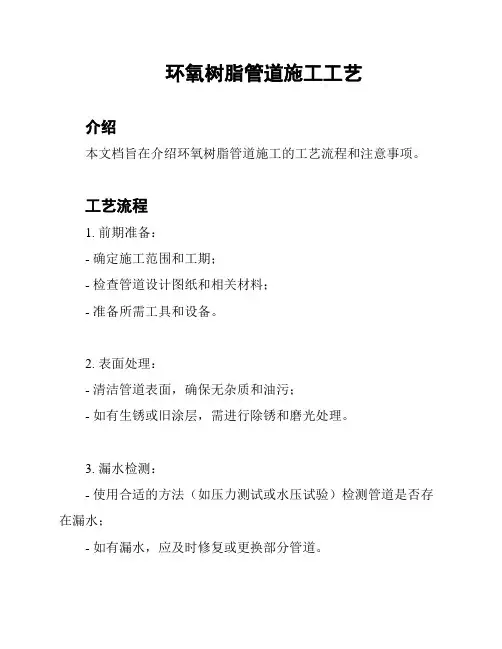

环氧树脂管道施工工艺
介绍
本文档旨在介绍环氧树脂管道施工的工艺流程和注意事项。
工艺流程
1. 前期准备：
- 确定施工范围和工期；
- 检查管道设计图纸和相关材料；
- 准备所需工具和设备。
2. 表面处理：
- 清洁管道表面，确保无杂质和油污；
- 如有生锈或旧涂层，需进行除锈和磨光处理。
3. 漏水检测：
- 使用合适的方法（如压力测试或水压试验）检测管道是否存在漏水；
- 如有漏水，应及时修复或更换部分管道。
4. 混合环氧树脂涂料：
- 按照材料说明书的要求，将环氧树脂涂料和固化剂按比例混合；
- 搅拌均匀，确保固化剂充分被溶解。
5. 涂层施工：
- 使用刷子、辊筒或喷雾器将混合好的涂料均匀地涂在管道表面；
- 可根据需要进行多层涂布，确保涂层的厚度达到要求。
6. 干燥固化：
- 根据涂料说明书，等待涂层干燥固化的时间；
- 避免施工过程中的污染和物体接触。
7. 检验和保护：
- 检查涂层的平整度和附着力，确保质量达标；
- 在施工完成后，对管道进行保护措施，避免外界因素损害涂层。
注意事项
- 在施工过程中，应遵守相关安全操作规范，佩戴必要的个人防护装备；
- 施工环境应保持通风良好，避免有害气体的积聚；
- 根据管道不同的材质和用途，选择合适的环氧树脂涂料和涂布方法；
- 涂料的配比和涂布厚度应按照要求进行，避免施工质量不达标；
- 施工完成后，及时清理和维护工具设备，避免涂料干固。
以上是环氧树脂管道施工的工艺流程和注意事项。
希望本文档能帮助您顺利进行管道施工工作。
如有疑问，请随时咨询。
环氧树脂防水涂料施工工艺
环氧树脂防水涂料施工工艺
环氧树脂防水涂料是一种常用的防水材料，其施工工艺如下：
1. 基层处理：将需要施工的基面清理干净，去除杂物和灰尘，保证表面干燥、坚实、平整。
2. 底漆涂刷：在基层上均匀涂刷一层环氧树脂底漆，增强涂层与基面的附着力。
3. 中涂涂刷：待底漆干燥后，再涂刷一层环氧树脂中涂，增加涂层厚度和防水效果。
4. 面漆涂刷：最后涂刷一层面漆，保护涂层不受外界环境的影响，同时提高涂层的美观度。
5. 检查验收：等面漆完全干燥后，进行检查验收，确保涂层无起泡、开裂、脱落等问题。
需要注意的是，环氧树脂防水涂料施工时应注意以下几点：
1. 施工环境温度应在5℃以上，相对湿度不大于80%。
2. 涂料应搅拌均匀后再使用，避免出现色差或质量问题。
3. 涂刷时应保持涂层均匀，避免出现厚薄不均的情况。
4. 施工过程中要注意个人防护措施，避免涂料溅入眼睛或口腔等部位。
环氧树脂施工方案
环氧树脂施工方案1.施工前准备1.1确定施工区域：根据项目需求确定需要施工的具体区域。
1.2材料准备：准备环氧树脂、固化剂、颜料、填充物等所需材料。
1.3设备准备：准备环氧树脂施工所需的器械设备，如批刀、滚筒、搅拌器、电动打磨机等。
1.4基面处理：对待施工区域的基面进行清理和处理，确保基面干净、平整、坚固。
1.5安全措施：施工前做好安全措施，确保施工过程中的人身安全。
2.施工步骤2.1粉尘清除：用工业吸尘器将施工区域的粉尘彻底清除。
2.2环氧底涂：将环氧树脂和固化剂按照一定比例混合搅拌均匀，倒入施工区域，用滚筒或批刀均匀涂抹，形成一层薄膜。
根据不同的底材选择适当的底涂材料，确保底涂层与底材之间的粘结牢固。
2.3中涂施工：在底涂层完全干燥后，再次将环氧树脂和固化剂按照一定比例混合搅拌均匀，均匀涂抹在底涂层上，用批刀或滚筒使其均匀覆盖整个施工区域。
2.4施工花纹：在中涂层未固化之前，可以根据需要施工花纹或装饰纹理，比如用特殊的工具或模具制作花纹。
2.5嵌入填充物：如果需要在施工区域嵌入填充物，可在中涂层还未固化时进行，将填充物均匀撒在施工区域上并稍作压实。
2.6顶涂施工：当中涂层固化后，再次将环氧树脂和固化剂按照一定比例混合搅拌均匀，涂抹到中涂层表面，用滚筒或批刀均匀覆盖整个施工区域，形成顶涂层。
2.7表面处理：在顶涂层涂抹完毕后，在其未完全固化时，可以用电动打磨机对表面进行处理，使施工区域表面更加光滑和细腻。
2.8养护：施工完成后，根据环氧树脂材料的要求进行养护，通常需要在施工区域内贴膜保护，并进行适当的通风和光照。
3.施工要注意的问题3.1严格按照环氧树脂和固化剂的比例进行混合，确保施工材料质量合格。
3.2每一道涂层的施工厚度要控制在规定范围内，避免涂层过厚或过薄。
3.3施工过程中尽量避免灰尘、污物等杂物进入施工区域，保持施工区域的清洁。
3.4施工环境的温度和湿度要符合施工要求，避免施工过程中出现环境适宜条件不满足的问题。
环氧树脂封缝施工方案
环氧树脂封§1施工方案
一■定位:
确定需要进行作业裂缝位置。
二.清缝处理：
对于混凝土构件上的裂缝，用角磨机、钢丝刷或砂轮等工具打磨要处理的裂缝表面；清除裂缝表面的灰尘、浮渣及松散层等污物，露出混凝土新面，然后再用毛刷蘸甲苯、酒精等有机溶液，把沿裂缝两侧30~50mm 处擦洗干净并保持干燥。
三.封缝：
(1)裂缝处理：首先清理混凝土表面，对裂缝走向两侧各IOCm范围内的原构件表面打磨平整，直至露出坚实的骨料新面，清除表面尘土、浮浆、污垢、油渍、原有涂装、抹灰层或其它饰面层；其次除去裸露钢筋表面的锈迹或油污，最后清除裂缝缝内的灰尘等杂物，采用工业丙酮擦拭一遍构件表面。
(2)配胶：裂缝一般封闭采用环氧树脂材料,其材料性能应符合《公路桥梁加固设计规范》相关规定，按照产品说明书要求配兑环氧树脂封缝胶。
(3)施工：用小铲将环氧树脂封缝胶刮抹道裂缝上，厚度2mm,宽度4~5cm,抹胶时要刮抹平整，保证封闭可靠。
环氧树脂注浆液施工工艺
环氧树脂注浆液施工工艺1. 简介环氧树脂注浆液施工工艺是一种用于修补和加固混凝土结构的技术。
通过将环氧树脂注入混凝土中的裂缝和空隙，可以增加结构的强度和耐久性。
本文将详细介绍环氧树脂注浆液施工工艺的步骤和注意事项。
2. 施工准备在进行环氧树脂注浆液施工前，需要做好以下准备工作：•混凝土表面清理：将混凝土表面清理干净，去除任何杂质和污垢。
可以使用高压水枪清洗或机械刷洗。
•裂缝和空隙处理：修补和处理混凝土结构中的裂缝和空隙。
可以使用砂浆进行填补和修复。
•环氧树脂选择：根据具体情况选择合适的环氧树脂注浆液。
树脂的选择应考虑其粘度、黏附力、耐腐蚀性等性能。
•注浆设备准备：准备好注浆设备，包括注浆泵、混合器、胶管等。
确保设备工作正常、清洁。
3. 施工步骤3.1 打孔根据混凝土结构的状况，确定需要注浆的位置和孔洞数量。
使用电钻和合适的钻头在混凝土中打孔，孔洞的直径和间距应按照注浆液的流动性和渗透性要求来确定。
孔洞的深度一般至少达到混凝土结构的中心位置。
3.2 清洗孔洞使用气管或高压水枪清洗孔洞中的碎石、灰尘和其他杂质。
确保孔洞表面干燥清洁，以提高注浆效果。
3.3 安装注浆管将注浆管插入打好的孔洞中，确保注浆管的密封性和稳定性。
注浆管的长度应根据混凝土结构的厚度和需要注浆的位置来确定。
3.4 注浆液配制根据环氧树脂的使用说明书，按照正确的比例将环氧树脂和固化剂充分混合，通常需要使用搅拌器或混合器进行搅拌。
搅拌时间一般不少于3分钟，确保树脂和固化剂充分混合均匀。
3.5 注浆将已经调制好的环氧树脂注入注浆泵中，并连接好胶管。
开启注浆泵，将环氧树脂缓慢注入孔洞中，直到注浆液从孔洞周围的裂缝处溢出。
3.6 注浆完毕待注浆液充分渗透和填充孔洞后，关闭注浆泵，等待注浆液固化。
根据环氧树脂的固化时间和环境温度，通常需要等待数小时至数天。
4. 注意事项在进行环氧树脂注浆液施工时，需要注意以下事项：•施工过程中要佩戴个人防护装备，如手套、口罩和安全眼镜，以防止环氧树脂对皮肤和眼睛的刺激。
