数控机床组成的认识
机械部件的安装与调试
数控机床的种类
按工艺用途分类
按运动方式分类
按控制方式分类
按数控制机床的性能分类
按所用数控装置的构成方式分类
按
工
艺
用
途
分
类
金属切削类数控机床:包括数控车床，数控钻床，数
控铣床，数控磨床，数控镗床发及加工中心。这些
机床都有适用于单件、小批量和多品种和零件加工，
具有很好的加工尺寸的一致性、很高的生产率和自
动化程度，以及很高的设备柔性。
金属成型类数控机床:这类机床包括数控折弯机
，数控组合冲床、数控弯管机、数控回转头压力机
等。
数控特种加工机床:这类机床包括数控线（电极）切
割机床、数控电火花加工机床、数控火焰切割机、
数控激光切割机床、专用组合机床等。
其他类型的数控设备:非加工设备采用数控技术，如
自动装配机、多坐标测量机、自动绘图机和工业机
器人等。
按
运
动
方
式
分
类
点位控制:点位控制数控机床的特点是机床的运动部
件只能够实现从一个位置到另一个位置的精确运动，
在运动和定位过程中不进行任何加工工序。如数控
钻床、数按坐标镗床、数控焊机和数控弯管机等。
直线控制:点位直线控制的特点是机床的运动部件不
仅要实现一个坐标位置到另一个位置的精确移动和
定位，而且能实现平行于坐标轴的直线进给运动或
控制两个坐标轴实现斜线进给运动。
轮廓控制:轮廓控制数控机床的特点是机床的运动部
件能够实现两个坐标轴同时进行联动控制。它不仅
要求控制机床运动部件的起点与终点坐标位置，而
且要求控制整个加工过程每一点的速度和位移量，
即要求控制运动轨迹，将零件加工成在平面内的直
线、曲线或在空间的曲面。
按
控
制
方
式
分
类
开环控制：即不带位置反馈装置的控制方
式。
半闭环控制：指在开环控制伺服电动机轴
上装有角位移检测装置，通过检测伺服电
动机的转角间接地检测出运动部件的位移
反馈给数控装置的比较器，与输入的指令
进行比较，用差值控制运动部件。
闭环控制：是在机床的最终的运动部件的
相应位置直接直线或回转式检测装置，将
直接测量到的位移或角位移值反馈到数控
装置的比较器中与输入指令移量进行比较，
用差值控制运动部件，使运动部件严格按
实际需要的位移量运动。
按
数
控
制
机
床
的
性
能
分
类
经济型数控机床
按
数
控
制
机
床
的
性
能
分
类
中档型数控机床
按
数
控
制
机
床
的
性
能
分
类
高档型数控机床
按所用数控装置的构成方式分类
硬线数控系统
软线数控系统
数控车床各组成部件名称、功能或作用
数控车床是由床身、主轴箱、刀架进给系统、尾
座、液压系统、冷却系统、润滑系统、排屑器等
部分组成。
数控车床的床身
结构和导轨有多种
形式, 主要有水平
床身、倾斜床身、
水平床身斜滑鞍等。
中小规格的数控车
床采用倾斜床身和
水平床身斜滑鞍较
多。倾斜床身多采
用30º、45º、60º、
75º和90º角, 常用的
有45º, 60º和75º角。
大型数控车床和小
型精密数控车床采
用水平床身较多。
图2主轴部件图3进给溜板
如图2所示。数控车床的主传动系统一般采用直流或交流无级调
速电动机, 通过皮带传动, 带动主轴旋转, 实现自动无级调速及
恒切速度控制。主轴组件是机床实现旋转运动的执行件。
进给传动系统如图3所示。横向进给传动系统是带动刀架作横向
(X轴)移动的装置, 它控制工件的径向尺寸。纵向进给装置是带动
刀架作轴向(Z轴)运动的装置, 它控制工件的轴向尺寸。
刀架是数控车床的重要部件, 它安装各种切削加工刀具, 其结
构直接影响机床的切削性能和工作效率。
数控车床的刀架分为转塔式和排刀式刀架两大类。转塔式刀
架是普遍采用的刀架形式, 它通过转塔头的旋转、分度、定
位来实现机床的自动换刀工作。如图4所示。两坐标连续控
制的数控车床, 一般都采用6~12工位转塔式刀架。排刀式刀
架主要用于小型数控车床, 适用于短轴或套类零件加工。如
图5所示。
图
4
转
塔
式
刀
架
图
5
排
刀
式
刀
架
数控铣床各组成部件名称、功能或作用
以XK5040A型数控立式升降台铣床为例介绍其组成情
况。Ⅺ锯040A型数控立式升降台铣床配有Ⅳ四3MA数
控系统，采用全数字交流伺服驱动。
该机床由6个主要部分组成．即床身部分，铣头部分，
工作台部分，横进给部分，升降台部分，冷却、润滑
部分。数控车床是由床身部分，铣头部分，工作台部
分，横进给部分，升降台部分，冷却、润滑等部分组
成。
铣头部分由有级（或无级）变速箱和铣头两个部件组成。铣头主轴支承在
高精度轴承上．保证主轴具有高回转精度和良好的刚性；主轴装有快速换刀
螺母，前端锥采用1$0505锥度；主轴采用机械无级变速，其调节范围宽，
传动平稳，操作方便。刹车机构能使主轴迅速制动，可节省辅助时间，刹车
时通过制动手柄撑开止动环使主轴立即制动。启动主电动机时，应注意松开
主轴制动手柄。铣头部件还装有伺服电机、内齿带轮、滚珠丝杠副及主轴套
简，它们形成垂直方向（z方向）进给传动链，使主轴作垂向直线运动。
冷却系统：其冷却系统是由冷却泵、出水管、回水
管、开关及喷嘴等组成，冷却泵安装在机床底座的
内腔里，冷却泵将切削液从底座内储液池打
至出水管，然后经喷嘴喷出，对切削区进行冷却。
润滑系统及方式：润滑系统是由手动润捐油泵、分
油器、节流阀、油管等
组成。机床采用周期润滑方式，用手动润滑油泵，
通过分油器对主轴套筒、
纵横向导轨及三向滚珠丝杆进行润滑，以提高机床
的使用寿命。
升降台前方装有交流伺服电机．驱动床鞍作
横向进给运动，其传动原理与工
作台的纵向进给相同。此外．在横向滚珠丝
杠前端还装有进给手轮，可实现
手动进给。升降台左侧装有锁紧手柄，轴的
前端装有长手柄，可带动锥齿轮
及升降台丝杆旋转，从而获得升降台的升降
运动。
加工中心各组成部件名称、功能或作用
加工中心主要由基础部件、主轴部件、进给机构、
数控系统、自动换刀系统、辅助装置等部分组成。
(1)基础部件
基础部件由床身、立柱和工作台等部件组成，
它们主要承受加工中心的静负载以及在加工
时产生的切削负载，因此，必须具备足够的
强度.这些大件通常是铸铁或焊接而成的锅结
构件.是加工中心中体积和质量最大的基础构
件。
(2)主轴部件
由主轴箱、主轴电动机、主轴和主轴轴承等
零件组成.主轴的启动、停止和变速等动作由
数控系统控制，并通过装在主轴上的刀具参
与切削运动，是切削加工的功率输出部。
(3)进给机构
由进给伺服电动机、机械传动装置和位移测
量元件等组成.它驱动工作台等移动部件形成
进给运动。
(4)数控系统
加工中心的数控部分是由数控装置、PLC、
伺服驭动装置以及操作面板等组成。它是完
成加工过程的控制中心。
(5)自动换刀系统
自动换刀装置(Automatic Tool
Changer,ATC)由刀库、机械手等部件组成.
当需要换刀时,数控系统发出指令，由机械手
(或通过其他方式)将刀具从刀库取出装入主
轴孔中。
(6)辅助装置
辅助装置包括润滑、冷却、排屑、防护、液
压、气动和检测系统等部分。这些装置虽然
不直接参与切削运动，但对加工中心的加工
效率、加工精度和可靠性起着保降作用.因此，
也是加工中心中不可缺少的部分。
描述数控机床结构及各部件功能
描述数控机床结构及各部件功能篇一我还记得第一次走进机械加工车间的场景，那简直就像走进了一个钢铁巨兽的巢穴。
车间里弥漫着机油淡淡的香味和金属摩擦发出的独特声响。
我跟着师傅，就像一个小跟班似的，眼睛睁得大大的，好奇地看着周围那些巨大而又神秘的机器。
在这些机器里，最吸引我的就是数控机床了。
它就像一个超级英雄，静静地站在那里，等待着大展身手。
数控机床的整体结构就像一个复杂而又有序的城堡。
先来说说它的床身吧，床身就像是城堡的地基，稳稳地扎在地面上。
它是由坚固的铸铁制成的，厚重而结实。
这床身要是有感情，估计会说：“哼，不管你们在我身上怎么折腾，我都不会动摇分毫！”它的作用可大了，为整个机床提供稳定的支撑，确保在加工过程中不会因为震动而影响加工精度。
再看看那工作台，就像一个勤劳的小助手，在床身上跑来跑去。
它是用来装夹工件的，就好比我们吃饭时的餐盘，把食物（工件）稳稳地放在上面。
工作台可以在床身上按照设定的程序精确地移动，这全靠下面的导轨和丝杠。
导轨就像轨道一样，引导着工作台沿着正确的方向前进；丝杠就像一个精确的传输带，带动工作台按照指令准确地移动。
还有那主轴箱，它高高地悬在床身的上方，像一个威严的指挥官。
主轴箱里面装着主轴，主轴就像一个高速旋转的舞者。
当加工零件时，刀具就装在主轴上，主轴带着刀具飞速旋转，就像舞者挥动着手中的彩带，对工件进行切削加工。
主轴的转速可是很关键的，如果转速不合适，就像跳舞的节奏乱了一样，加工出来的零件质量肯定就不行了。
刀库就像一个兵器库，里面装满了各种各样的刀具。
当加工不同形状和要求的零件时，就会像从兵器库里挑选合适的兵器一样，从刀库中调出合适的刀具安装到主轴上。
数控系统则是数控机床的大脑。
它就像一个超级聪明的魔法师，控制着机床的每一个动作。
操作人员把加工零件的程序输入到数控系统中，这个系统就会指挥着其他部件有条不紊地工作。
要是数控系统出了问题，那整个机床就像没了灵魂一样，只能干瞪眼了。
数控机床的机械结构概述ppt(52张)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
具有适应无人化、柔性化加工的特殊部件
数控机床结构与装调工艺
广泛采用高效、无间隙传动装置和新技术、新产品
数控机床进行的是高速、高精度加工，再简化机械结构 的同时，对于机械传动装置和元件也提出了更高的要求。高 效、无间隙传动装置和元件在数控机床上去得了广泛的应用。 如：滚珠丝杠副、塑料滑动导轨、静压导轨、直线滚动导轨 等高效执行部件，不仅可以减少进给系统的摩擦阻力，提高 传动效率；而且还可以使运动平稳和获得较高的定位精度。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
对机械结构、零部件的要求高
高速、高效、高精度的加工要求，无人化管理以及工艺复 合化、功能集成化，一方面可以大大的提高生产率，同时，也 必然会使机床的开机时间，工作负载随之增加，机床必须在高 负荷下，长时间可靠工作。因此，对组成机床的各种零部件和 控制系统的可靠性要求很高。
数控机床的机械结构概述(ppt52页)
数控机床的机械结构概述(ppt52页)
数控机床结构与装调工艺
三、数控机床对机械结构的基本要求
具有较高的静、动刚度和良好抗震性
机床的刚度反映了机床机构抵抗变形的能力。机床 变形产生的误差，通常很难通过调整和补偿的方法予以 彻底的解决。为了满足数控机床高效、高精度、高可靠 性以及自动化的要求，与普通机床相比，数控机床应具 有更高的静刚度。此外，为了充分发挥机床的效率，加 大切削用量，还必须提高机床的抗震性，避免切削时产 生的共振和颤振。而提高机构的动刚度是提高机床抗震 性的基本途径。
数控机床的组成及分类
数控机床的组成及分类
数控机床的组成及分类数控机床是现代工业中不可或缺的设备，它以计算机技术为基础，能够自动执行各种加工任务。
了解数控机床的组成和分类对于理解其工作原理和应用具有重要意义。
数控机床主要由五个部分组成：机床本体、数控装置、执行机构、传感器和刀具。
机床本体是数控机床的基础部分，包括床身、工作台和主轴等。
数控装置是控制机床运动和加工过程的核心，它由计算机和控制器组成。
执行机构负责将数控装置发出的指令转化为机床的实际运动。
传感器用于检测加工过程中的各种参数，如温度、压力和位置等。
刀具则是进行加工的工具，根据不同的加工要求选择不同的刀具。
根据加工方式和结构特点，数控机床可以分为多种类型。
常见的有数控铣床、数控车床、数控钻床和数控磨床等。
数控铣床主要用于平面和曲面的加工，能够进行多轴加工。
数控车床则适用于轴对称零件的加工，具有高精度和高效率的特点。
数控钻床主要用于孔加工，能够进行自动定位和钻孔操作。
数控磨床则用于高精度的磨削加工，能够实现多种形状的加工要求。
数控机床是现代工业中不可或缺的设备，它的组成和分类对于理解其工作原理和应用具有重要意义。
通过了解数控机床的组成和分类，我们可以更好地选择和应用适合的数控机床，提高生产效率和产品质量。

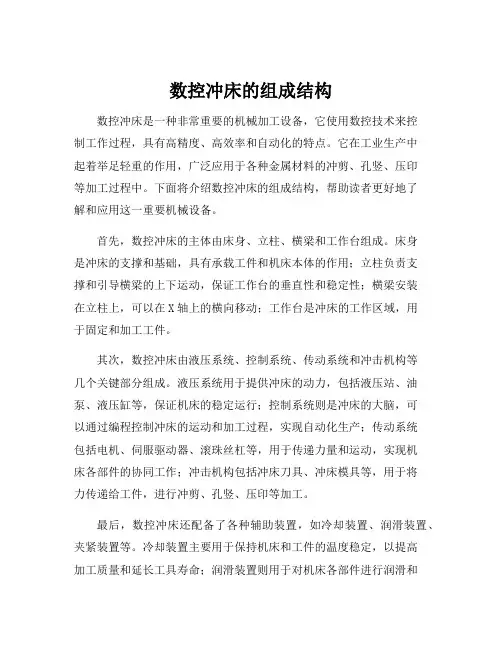

数控冲床的组成结构
数控冲床的组成结构数控冲床是一种非常重要的机械加工设备，它使用数控技术来控制工作过程，具有高精度、高效率和自动化的特点。
它在工业生产中起着举足轻重的作用，广泛应用于各种金属材料的冲剪、孔竖、压印等加工过程中。
下面将介绍数控冲床的组成结构，帮助读者更好地了解和应用这一重要机械设备。
首先，数控冲床的主体由床身、立柱、横梁和工作台组成。
床身是冲床的支撑和基础，具有承载工件和机床本体的作用；立柱负责支撑和引导横梁的上下运动，保证工作台的垂直性和稳定性；横梁安装在立柱上，可以在X轴上的横向移动；工作台是冲床的工作区域，用于固定和加工工件。
其次，数控冲床由液压系统、控制系统、传动系统和冲击机构等几个关键部分组成。
液压系统用于提供冲床的动力，包括液压站、油泵、液压缸等，保证机床的稳定运行；控制系统则是冲床的大脑，可以通过编程控制冲床的运动和加工过程，实现自动化生产；传动系统包括电机、伺服驱动器、滚珠丝杠等，用于传递力量和运动，实现机床各部件的协同工作；冲击机构包括冲床刀具、冲床模具等，用于将力传递给工件，进行冲剪、孔竖、压印等加工。
最后，数控冲床还配备了各种辅助装置，如冷却装置、润滑装置、夹紧装置等。
冷却装置主要用于保持机床和工件的温度稳定，以提高加工质量和延长工具寿命；润滑装置则用于对机床各部件进行润滑和保护，减少磨损和摩擦；夹紧装置用于固定工件，保证其在加工过程中的稳定性和安全性。
综上所述，数控冲床是一种复杂的机械设备，由床身、立柱、横梁、工作台、液压系统、控制系统、传动系统、冲击机构和各种辅助装置等组成。
了解和掌握冲床的组成结构，对于正确使用和维护冲床具有重要的指导意义。
希望本文能够对读者有所帮助，进一步推动数控冲床在工业生产中的应用和发展。
数控车床的基本构成
数控车床的基本构成
数控车床的基本构成主要包括以下几个方面：
1. 主机部分：数控车床的主机部分包括床身、主轴、刀架和进给系统等。
床身是数控车床的基础结构，用于支撑和固定各个部件。
主轴是数控车床的主要运动部件，负责驱动工件和刀具进行转动。
2. 刀架部分：刀架是安装和切削刀具的部件，数控车床通常可以配备多个刀架，用于进行不同类型的切削操作。
刀架一般包括刀架座、刀架滑板和刀杆等。
3. 控制系统：控制系统是数控车床的重要组成部分，用于控制机床的运动和切削操作。
数控车床的控制系统通常包括机床控制器、数控系统和编程单元等，可以通过编程和输入指令来实现自动化加工。
4. 进给系统：进给系统是数控车床实现工件和刀具相对运动的部分。
进给系统一般包括进给电机、导轨、丝杠和滚珠螺杆等，通过控制进给电机来实现工件的直线运动。
5. 辅助设备：数控车床的辅助设备包括冷却系统、强制润滑系统和自动换刀系统等。
冷却系统用于冷却刀具和工件，减少摩擦和热量的产生。
强制润滑系统用于对机床进行润滑和冷却，保证机床的正常运转。
自动换刀系统可以实现自动更换刀具，提高加工效率和精度。
总之，数控车床的基本构成主要包括主机部分、刀架部分、控制系统、进给系统和辅助设备等。
这些部分相互协调，共同实现数控车床的自动化加工和精确控制。
数控机床的工作原理和组成结构
质
格式和代码编写出工件的加工程序，并存储在一种 载体上，如穿孔纸带、磁带、软磁盘等。
• 数控装置是数控机床的核心，其功能是接受输入的
加工信息，经过数控装置的系统软件和逻辑电路进
行译码、运算和逻辑处理，向伺服系统发出相应的
脉冲，并通过伺服系统控制机床运动部件按加工程
数
序指令运动。
控
装
置
• 伺服系统是数控系统的一个重要组成部分，它将数控装置送来 的脉冲运动指令信息进行放大，它相当于手工操作人员的手，
• 6.生产准备工作复杂 • 由于整个加工过程采用程序控制，数控加工的前期准备工作
较为复杂，包含工艺确定、程序编制等。 • 7.投资大，维修困难 • 数控机床是一种高度自动化机床，必须配有数控装置或电子
计算机，机床加工精度因受切削用量大、连续加工发热多等 影响，使其设计要求比普通机床更加严格，制造要求更精密， 因此数控机床的制造成本比较高。此外，数控机床属于典 型的机电一体化产品，控制系统比较复杂、技术含量高，一 些元器件、部件精密度 较高，同时一些进口机床的技术开 发受到条件的限制，所以对数控机床的调试和维修比较困难。
驱动机床的移动部件（刀架或工作台）按规定的轨迹和速度移
伺
动或精确定位，加工出符合图样要求的工件。伺服系统由
服
伺服驱动电路、功率放大电路、伺服与机床上执行部件和机械传动部件
组成数控机床的进给系统。
• 每个作进给运动的执行部件，都配有一套伺服驱动
系统。
• 数控系统的控制对象，是实现加工零件的执行部
数控机床的组成和工作原理
数控机床的介绍
• 数控机床是数字控制机床（Computer numerical control machine tools）的简称，是一种装有程序 控制系统的自动化机床。该控制系统能够处理具 有控制编码的程序，并将其译码，通过信息载体 输入数控装置。经运算处理由数控装置发出各种 控制信号，控制机床的动作，按图纸要求的形状 和尺寸，自动地将零件加工出来。数控机床较好 地解决了复杂、精密、小批量、多品种的零件加 工问题，是一种柔性的、高效能的自动化机床， 代表了现代机床控制技术的发展方向，是一种典 型的机电一体化产品。
简述数控铣床的各部分组成及其功能
简述数控铣床的各部分组成及其功能
数控铣床是一种用于加工金属、塑料等材料的机床，它是通过计算机
程序控制刀具和工件的移动来实现精密加工的。
下面将详细介绍数控
铣床的各部分组成及其功能。
1. 机身：数控铣床的主体部分，通常由铸造或焊接而成。
它支撑着所
有其他组件，并提供了稳定的加工平台。
2. 工作台：位于机身上方，用于固定待加工的工件。
通常由T型槽和
螺纹孔组成，以便夹紧和固定不同形状和大小的工件。
3. 刀架：用于固定刀具并使其能够在三个方向上移动。
刀架通常由主轴、伸缩臂、升降装置和旋转装置等组成。
4. 主轴：负责驱动刀具旋转并提供加工力。
主轴通常由电机、变速器、轴承和冷却系统等组成。
5. 控制系统：负责编程、监测和控制整个加工过程。
它包括计算机、
数控系统、编程软件和操作面板等组件。
6. 切削液系统：用于冷却和润滑切削过程中的刀具和工件。
它通常由
泵、储液箱、喷嘴和管道等组成。
7. 夹具：用于夹紧工件以保持其稳定性。
夹具通常由夹具底座、夹紧块和螺栓等组成。
8. 传感器：用于测量加工过程中的各种参数，如位置、速度、力和温度等。
传感器通常包括编码器、位移传感器和压力传感器等。
总之，数控铣床是一种高精度的机床，它由多个部分组成，每个部分都有特定的功能，共同协作实现精密加工。
数控机床认识实验报告
数控机床认识实验报告数控机床实验报告数实控验报班级姓名：学号：机告床书《》实验一：《宇航数控加工仿真系统》功能熟悉实验二：数控车床编程与仿真操作1.数控车床由哪几部分组成？答：数控车床由数控装置、床身、主轴箱、刀架进给系统、尾座、液压系统、冷却系统、润滑系统、排屑器等部分组成。
数控车床分为立式数控车床和卧式数控车床两种类型。
2.为什么每次启动系统后要进行“回零”操作？答：机床断电后,就不知道机床坐标的位置,所以进行回零,进行位置确定每次开机启动数控系统的机械零点和实际的机械零点可能有误差，回零操作是对机械零点的校正。
3.绘出运行程序的仿真轨迹，并标出轨迹各段所对应的程序段号。
答：略4.简述对刀过程?答：（1）一般对刀，一般对刀是指在机床上使用相对位置检测手动对刀。
下面以Z向对刀为例说明对刀方法：刀具安装后，先移动刀具手动切削工件右端面，再沿X向退刀，将右端面与加工原点距离N输入数控系统，即完成这把刀具Z向对刀过程。
（2）机外对刀仪对刀，机外对刀的本质是测量出刀具假想刀尖点到刀具台基准之间X及Z方向的距离。
利用机外对刀仪可将刀具预先在机床外校对好，以便装上机床后将对刀长度输入相应刀具补偿号即可以使用。
（3）自动对刀，自动对刀是通过刀尖检测系统实现的，刀尖以设定的速度向接触式传感器接近，当刀尖与传感器接触并发出信号，数控系统立即记下该瞬间的坐标值，并自动修正刀具补偿值。
5.G00与G01指令有何不同？答：G00指令表示刀具以机床给定的快速进给速度移动到目标点，又称为点定位指令,G01指令使刀具以设定的进给速度从所在点出发，直线插补至目标点。
6.简述用MDI方式换2号刀的操作过程。
答：按下程序建按下MDI建输入一段换刀程序T0101的刀具指令按循环启动实验三：数控铣床编程与仿真操作1.数控铣床由哪几部分组成？答：（1）、主轴箱包括主轴箱体和主轴传动系统。
（2）、进给伺服系统由进给电动机和进给执行机构组成。
数控机床的组成部分及功能
数控机床的组成及基本结构一、程序编制及程序载体数控程序是数控机床自动加工零件的工作指令。
在对加工零件进行工艺分析的基础上，确定零件坐标系在机床坐标系上的相对位置，即零件在机床上的安装位置；刀具与零件相对运动的尺寸参数；零件加工的工艺路线、切削加工的工艺参数以及辅助装置的动作等。
得到零件的所有运动、尺寸、工艺参数等加工信息后，用由文字、数字和符号组成的标准数控代码，按规定的方法和格式，编制零件加工的数控程序单。
编制程序的工作可由人工进行；对于形状复杂的零件，则要在专用的编程机或通用计算机上进行自动编程（APT）或CAD/CAM设计。
编好的数控程序，存放在便于输入到数控装置的一种存储载体上，它可以是穿孔纸带、磁带和磁盘等，采用哪一种存储载体，取决于数控装置的设计类型。
二、输入装置输入装置的作用是将程序载体（信息载体）上的数控代码传递并存入数控系统内。
根据控制存储介质的不同，输入装置可以是光电阅读机、磁带机或软盘驱动器等。
数控机床加工程序也可通过键盘用手工方式直接输入数控系统；数控加工程序还可由编程计算机用RS232C或采用网络通信方式传送到数控系统中。
零件加工程序输入过程有两种不同的方式：一种是边读入边加工（数控系统内存较小时），另一种是一次将零件加工程序全部读入数控装置内部的存储器，加工时再从内部存储器中逐段逐段调出进行加工。
三、数控装置数控装置是数控机床的核心。
数控装置从内部存储器中取出或接受输入装置送来的一段或几段数控加工程序，经过数控装置的逻辑电路或系统软件进行编译、运算和逻辑处理后，输出各种控制信息和指令，控制机床各部分的工作，使其进行规定的有序运动和动作。
零件的轮廓图形往往由直线、圆弧或其他非圆弧曲线组成，刀具在加工过程中必须按零件形状和尺寸的要求进行运动，即按图形轨迹移动。
但输入的零件加工程序只能是各线段轨迹的起点和终点坐标值等数据，不能满足要求，因此要进行轨迹插补，也就是在线段的起点和终点坐标值之间进行“数据点的密化”，求出一系列中间点的坐标值，并向相应坐标输出脉冲信号，控制各坐标轴（即进给运动的各执行元件）的进给速度、进给方向和进给位移量等。
数控机床主轴部件结构
数控机床主轴部件结构1.主轴箱体：主轴箱体是主轴部件的主要支撑部分，通常由铸铁或钢板焊接而成。
其主要功能是支撑主轴轴承和主轴电机，并提供刚性和稳定的工作环境。
主轴箱体通常有进给箱和冷却箱两个部分，进给箱用于传送动力和转矩到主轴，而冷却箱则用于散热和冷却主轴。
2.主轴轴承：主轴轴承用于支撑和定位主轴，使其能够高速旋转并承受工作负载。
根据不同的需求，主轴轴承可以分为滚动轴承和滑动轴承两种类型。
滚动轴承主要有角接触球轴承、圆锥滚子轴承和球面滚子轴承等；滑动轴承则有液体静压轴承和磁浮轴承等。
主轴轴承通常由高速钢或陶瓷制成，以提供低摩擦和高刚度的特性。
3.主轴电机：主轴电机用于提供主轴的驱动力和转矩。
根据不同的需求和机床类型，主轴电机可以采用交流电机、直流电机或伺服电机等。
交流电机通常具有较好的响应性和调速性能，而直流电机则提供更高的转矩和速度范围。
伺服电机则结合了交流电机和伺服控制系统，可实现更精确的位置和速度控制。
4.主轴夹头：主轴夹头用于夹持工件或刀具，使其与主轴保持刚性连接。
主轴夹头通常有机械夹头和液压夹头两种类型。
机械夹头通过螺纹、卡盘或夹具等机械结构实现夹紧，适用于一般的加工需求。
液压夹头则通过液压系统提供更高的夹紧力和精确的夹紧位置，适用于高精度加工和重负载切削。
除了以上主要部件，数控机床主轴还可能包括冷却系统、振动补偿系统、联轴器等。
冷却系统用于降低主轴温度，保证加工质量和主轴寿命；振动补偿系统用于抑制主轴振动，提高加工质量和效率；联轴器用于连接主轴电机和主轴轴承，传递动力和转矩。
总之，数控机床主轴部件结构的设计旨在实现稳定高速、高精度的加工要求。
不同的机床和加工需求可能会有不同的主轴结构和配置，但其核心目标都是提供高效的驱动力和承载能力，以满足工业生产的要求。
