用于磁悬浮列车的长定子同步直线电动机电磁设计
用于磁悬浮列车的长定子同步直线电动机电磁设计
国外的交通研究报告指出,距离约为800 km 的大城市之间的中远程运输,对于汽车和火
车来说距离太远,对飞机又显得太近,从成本上来说很不经济. 然而,这一距离对于磁悬浮列
车来说却非常适合,磁悬浮列车以高达500 km/ h 的运行速度可以填补汽车、火车与飞机之
间的交通运输空挡,还能减轻汽车和飞机对环境的污染[ 1 ]. 因此磁悬浮列车将成为现有交
通运输系统的有力补充,并使工业国家存在的高速长途运输问题有望得以解决.
高速磁悬浮铁道运输有EMS 与EDS 两大系统. EMS(机车车辆侧驱动) 是一种吸引式电
磁悬浮系统, EDS(轨道侧驱动) 是一种排斥式电动悬浮系统. 德国磁悬浮列车的发展经历
了从长定子同步直线电动机的EDS , 到短定子异步直线电动机的EMS , 再到长定子同步直线
电动机的 EMS 的过程,并最终确定了长定子EMS 的发展路线.
德国高速磁悬浮列车以其无接触式电磁悬浮、驱动和导向系统为铁路交通开辟了新的前
景. 磁悬浮列车的速度高达500 km/ h , 尽管运行速度很高但能量消耗却不大,运行时没有
摩擦损耗,舒适性好,对环境的影响很小[ 2 ]. 另外其悬浮和导向系统环绕导轨(即车辆从外
面包着路面),且悬浮、导向和制动功能被设计成既是冗余的又是各不相同的,因此运行时非
常安全.
德国磁悬浮列车经过长达数10 年的发展,技术已趋于成熟,目前几个国家如德国、美国
和中国等正考虑将长定子磁悬浮列车投入使用. 在美国,拉斯维加斯已决定在该城与洛杉矶
之间的交通线上使用德国的高速磁悬浮列车;德国针对磁悬浮列车在国内的应用,也展开了大
规模的调查, 莱茵走廊/ 美茵—莱茵 / 鲁尔以及北德和南德地区均属考虑之列;中国
上海正在建造磁悬浮铁路,使用德国高速磁悬浮列车TR -08 技术,力争成为世界上第一条实
际应用的磁悬浮铁路.
1 长定子同步直线电动机
1. 1 工作原理
德国TR 型磁悬浮列车无接触式的牵引技术要求采用长定子同步直线电机驱动. 电机定
子铁心由015 mm 厚的电工钢片叠压而成,被固定在导轨的下部;定子三相绕组由防护电缆组
成,预先成形,并由敷线车将其嵌放在导轨两侧的定子槽中. 定子三相绕组通电后,产生一个
移行磁场,与布置在车辆上的悬浮(励磁) 磁铁相互作用,实现牵引. 其工作原理.
图1 长定子同步直线电机的工作原理图
为获得恒定的悬浮力,德国TR 型磁悬浮列车采用吸引式电磁悬浮原理,由同步电机的定
子铁心与车辆上的悬浮磁铁之间形成气隙磁通产生悬浮力. 其悬浮和牵引系统合二为一,这
也是德国TR 型磁悬浮列车的优势所在. 为满足列车高速运行的要求, TR 型磁悬浮列车采用
独立的导向系统,线路两侧垂直地布置有钢板(导向和制动轨),车辆两侧相应地布置有导向
磁铁,它与线路的钢板形成闭合回路. 电磁铁线圈通电后,可产生足够的横向导向力,但独立
导向系统增加了车的重量和线路成本[ 3 ].
因线路很长,为避免能量损失,将长定子线路分成独立区段,只在车辆所在区段接通电源,
由变电站向安装在线路两侧的定子三相绕组供电. 改变三相交流电流频率,可从静止到运行
速度范围内连续调整牵引力.
1. 2 电磁设计特点
长定子同步直线电动机与一般旋转电机相比,设计计算大致相同,需要经过磁路计算、参
数计算、额定励磁磁动势计算、励磁数据计算、损耗和效率计算几个部分[4 ]. 所不同的是
设计长定子同步直线电动机时,要考虑长定子直线电机的自身特点、以及与一般旋转电机的不
同之处,主要表现为:
(1) 旋转电机转子受离心力作用,直线电机转子不受离心力. (2) 旋转电机径向单边磁拉力互相抵消,只剩下切向力,产生电磁转矩;直线电机单边磁
拉力不抵消, 正好利用它作为悬浮力.
(3) 直线电机具有边缘效应.
(4) 一般旋转电机定子绕组长期工作,绕组内一直流有电流;而长定子直线电机定子绕
组是短时间通电,短时工作.
综上所述,可见长定子同步直线电动机有其自身的电磁设计特点,现归纳如下:
(1) 电机极数多, 取每极每相槽数q = 1 ;为便于布置绕组, 长定子采用单层绕组, 用
电缆线直接埋入.
(2) 长定子绕组短时工作, 定子绕组电流密度j1 可选得大一些.
(3) 由于每极每相槽数q = 1 且采用均匀气隙, 定子齿谐波磁动势较大, 利用其产生
的一阶和二阶齿谐波磁场与装在转子励磁磁极表面上的直线发电机绕组相互作用, 在直线发
电机绕组中感应出交流电, 输出电功率. 当列车运行速度超过100 km/ h 时, 车辆所必需的
励磁磁能、空调、照明装置以及辅助装置所必需的能源均由直线发电机提供.
(4) 转子不受离心力的影响, 而且气隙均匀, 因此主极不再需要模压的极靴.
(5) 利用单边磁拉力作为悬浮力, 因此直线电机除计算推力外, 还要计算悬浮力.
( 6) 边缘效应要用有限元法计算, 对直轴同步电抗x d 、交轴同步电抗x q 和直轴
瞬态电抗x d ′等参数及推力要进行适当修正.
(7)旋转同步电机的集肤效应系数KF 的计算公式不能用于直线电机, 频率f > 30 Hz
时,直线电机随频率变化的系数取 KF = 1 +0.004(f -30). 另外,因结构不同,旋转同步电
机的机械损耗和温升的计算公式均不适用于直线电机,需采用新的计算公式.
(8)悬浮和牵引系统合二为一,可根据列车重量确定电机磁路所需励磁.先由车重确定悬
浮力的大小,然后计算出气隙磁密和气隙磁通,即可确定磁路所需励磁磁动势.
(9)列车重量在运行时可近似看作常数,因此悬浮力及产生悬浮力的气隙磁密基本恒定,
运行时调节励磁电流以保持气隙磁密不变,可见推力大小与定子绕组电流成正比.
(10)由速度公式v=2 fτ可知,频率增加时,速度增大,运行阻力必定增大,因此所需
推力及电流须相应增大,即频率最大时运行阻力最大,相应的推力及电流的稳态值也将为最
大.
图2 主程序框图
(12)运行时保持气隙磁通不变,则电机磁路各部分的磁通密度也不变,因此磁路所需励
磁磁动势一定而与频率无关.
(13)电枢反应发生在列车所在位置,电枢反应电抗及电枢反应磁动势计算与一般旋转电
机相同.无列车处,定子绕组只产生漏磁通和漏电动势.
(14)由于铁耗近似与频率的1.3 次方成正比,还与气隙磁密的平方成正比,而列车重量
一定时气隙磁密不变,因此铁耗只随频率变化,频率最大时铁耗最大;又由于铜耗与电流的平
方成正比,而频率最大时电流稳态值最大,因此频率最大时稳态运行时的铜耗也最大.
1.3 电磁设计程序框图在长定子同步直线电动机电磁设计特点的基础上,编制了其电
磁设计程序,主程序框图.
2 计算例题
用本程序对长定子同步直线电动机进行了计算,算例尺寸. 列车由两节车辆组成,总长
54. 2 m , 列车总重 108. 4 t , 最大速度400 km/ h , 运行阻力60. 4 kN (400 km/ h 时).
电动机Y接法,最大相电压 4 500 V , 最大相电流1 200 A , 供电频率0~215 Hz , 主极极
对数160 , 极距258 mm , 气隙10 mm.
图3 长定子同步直线电动机算例尺寸 计算得到的参数值为: 75 ℃ 、215 Hz 时,300 m 供电区段定子每相电阻为0. 283 8
Ω ,定子漏抗为21021 8Ω , 直轴同步电抗为1. 195 8Ω ,交轴同步电抗
为0. 943 3Ω ,励磁绕组电阻为0. 815 5Ω ,励磁绕组漏抗为 0. 172 9 Ω.
其它主要计算数据为:气隙磁位降为11 967 A , 空载所需励磁磁动势为12 630 A , 额定负
载时所需励磁磁动势为1 2280 A. 空载时励磁绕组电流密度为1. 79 A/mm2,额定负载时励磁
绕组电流密度为1. 74 A/ mm2 ,励磁装置额定电压为 295 V ,额定电流为307 A ,额定容量
为90 kW.
300 m 供电区段内,当列车以400 km/ h 的速度恒速运行时,电动机额定相电压为4441 V ,
额定相电流为758 A ,总损耗为647 W ,额定效率为91 %.
3 结束语
介绍了长定子同步直线电动机的工作原理,指出了其电磁设计特点并编制了电磁设计程
序,为长定子同步直线电动机的计算提供了依据.
磁悬浮列车的工作原理及技术经济特性
磁悬浮列车的工作原理及技术经济特性
摘要:直线电机已末尾在磁悬浮铁路、城市轨道交通中运用。引见了直线电机的分类、3种典型的磁悬浮铁路和直线电机驱动的轮轨交通,对上述交通方式的技术经济特征停止了对比,总结了上述交通方式的适用范围。
关键词:直线电机;磁悬浮;城市轨道交通;适用范围
The Modes and features of the Transit Systems Driven by Linear Motor
WEI Qingchao1, FENG Yawei1, SHI Hong1,2
(1. School of Civil Engineering and Architecture, Beijing Jiaotong University
2. Beijing Urban Engineering Design & Research Institute.)
Abstract: Linear motor has been successfully used in Meglev transit system and rapid
rail transit system for years. The transit systems driven by linear motor are
classified as Maglev system and wheel-rail system. The typical Maglev system
includes Japanese MLX system, German TransRapid system and Japanese HSST system.
The technical and economic features of these systems are compared and the suitable
application fields of these systems are summarized in the paper.
磁悬浮列车原理
磁悬浮列车原理
磁悬浮列车综述
你一定听说过磁悬浮列车吧,最近它的上镜率可是居高不下,大家都在密切地关注着它的发展态势。我们一直都在盼望着火车的提速,可经过几轮的努
力,却总是达不到心中理想的标准,如果你家住在西安,距北京1000多公里,
原先回家要17个小时,现在要14个小时,唉,只减少了区区3个小时,还要
有难熬的一宿呀!可是你知道吗?普通磁悬浮列车的时速就可以达到500公里/小时,那么,回家就只需要不到3个小时,跟飞机差不多了!
其实,在本世纪五、六十年代,铁路曾经被认为是一个夕阳运输产业。因
为面对航空、高速公路等运输对手的强劲挑战,它蜗牛般的爬行速度,已越来
越不适应现代工业社会物流和人流的快速流动需要了。但七十年代以来,特别是近几年,随着铁路高速化成为世界的热点和重点,铁路重新赢回了它在各国
交通运输格局中举足轻重的地位。法国、日本、俄国、美国等国家列车时速由
200公里向300公里飞速发展。据1995年举行的国际铁路会议预测,到本世纪
末,德国、日本、法国等国家的高速铁路运营时速将达到360公里。
但要使列车在如此高的速度下持续行驶,传统的车轮加钢轨组成的系统,已经无能为力了。这是因为传统的轮轨粘着式铁路,是利用车轮与钢轨之间的
粘着力使列车前进的。它的粘着系数随列车速度的增加而减小,走行阻力却随
列车速度的增加而增加,当车速增至粘着系数曲线和走行阻力曲线的交点时,就达到了极限。据科研人员推算,普通轮轨列车最大时速为350-400公里左右。
如果考虑到噪音、震动、车轮和钢轨磨损等因素,实际速度不可能达到最大时
速。所以,欧洲、日本现在正运行的高速列车,在速度上已没有多大潜力。要
进一步提高速度,必须转向新的技术,这就是超常规的列车-磁悬浮列车。
尽管我们还将磁悬浮列车的轨道称为"铁路",但这两个字已经不够贴切了。就拿铁轨来说,实际上它已不复存在。轨道只剩下一条,而且也不能称其为"轨
道"了,因为轮子并没有从上面滚过。事实上,磁悬浮列车连轮子也没有了。"
磁悬浮列车是一种采用无接触的电磁悬浮
佳木斯大学
Jiamusi University
------------------------------------------------------------------------------------------------------------------------------------------------------
题目:超导磁悬浮列车
班级:工业设计一班
组长:何飘
组员:宋绍华 罗雅文 黄喆达 刘超
结课论文 超导磁悬浮列车
磁悬浮列车是一种采用无接触的电磁悬浮、导向和驱动系统的磁悬浮高速列车系统。应用准确的定义来说,磁悬浮列车实际上是依靠电磁吸力或电动斥力将列车悬浮于空中并进行导向,实现列车与地面轨道间的无机械接触,再利用线性电机驱动列车运行。根据吸引力和排斥力的基本原理,国际上磁悬浮列车有两个发展方向。一个是以德国为代表的常规磁铁吸引式悬浮系统--EMS系统,利用常规的电磁铁与一般铁性物质相吸引的基本原理,把列车吸引上来,悬空运行,悬浮的气隙较小,一般为10毫米左右。常导型高速磁悬浮列车的速度可达每小时400-500公里,适合于城市间的长距离快速运输;另一个是以日本的为代表的排斥式悬浮系统--EDS系统,它使用超导的磁悬浮原理,使车轮和钢轨之间产生排斥力,使列车悬空运行,这种磁悬浮列车的悬浮气隙较大,一般为100毫米左右,速度可达每小时500公里以上。这两个国家都坚定地认为自己国家的系统是最好的,都在把各自的技术推向实用化阶段。估计到下一个世纪,这两种技术路线将依然并存。
自1825年世界上第一条标准轨铁路出现以来,轮轨火车一直是人们出行的交通工具.然而,随着火车速度的提高,轮子和钢轨之间产生的猛烈冲击引起列车的强烈震动,发出很强的噪音,从而使乘客感到不舒服.由于列车行驶速度愈高,阻力就愈大.所以,当火车行驶速度超过每小时300公里时,就很难再提速了.
物理八年级人教新课标磁悬浮列车资料

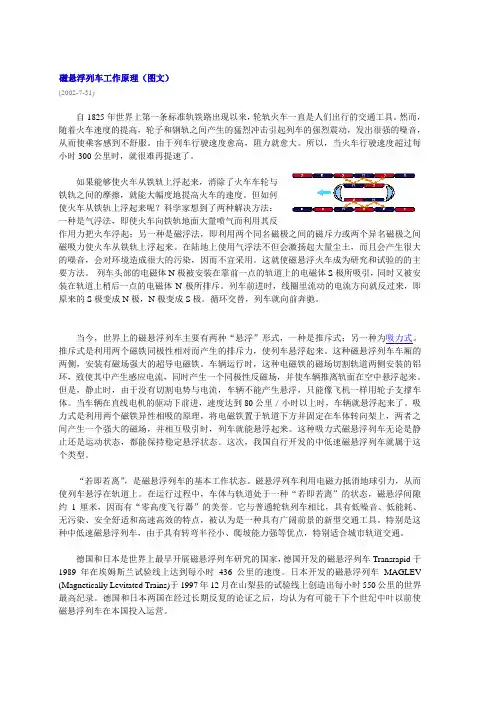

磁悬浮列车工作原理(图文)
(2002-7-31)
自1825年世界上第一条标准轨铁路出现以来,轮轨火车一直是人们出行的交通工具。然而,随着火车速度的提高,轮子和钢轨之间产生的猛烈冲击引起列车的强烈震动,发出很强的噪音,从而使乘客感到不舒服。由于列车行驶速度愈高,阻力就愈大。所以,当火车行驶速度超过每小时300公里时,就很难再提速了。
如果能够使火车从铁轨上浮起来,消除了火车车轮与铁轨之间的摩擦,就能大幅度地提高火车的速度。但如何使火车从铁轨上浮起来呢?科学家想到了两种解决方法:一种是气浮法,即使火车向铁轨地面大量喷气而利用其反作用力把火车浮起;另一种是磁浮法,即利用两个同名磁极之间的磁斥力或两个异名磁极之间磁吸力使火车从铁轨上浮起来。在陆地上使用气浮法不但会激扬起大量尘土,而且会产生很大的噪音,会对环境造成很大的污染,因而不宜采用。这就使磁悬浮火车成为研究和试验的的主要方法。 列车头部的电磁体N极被安装在靠前一点的轨道上的电磁体S极所吸引,同时又被安装在轨道上稍后一点的电磁体N极所排斥。列车前进时,线圈里流动的电流方向就反过来,即原来的S极变成N极,N极变成S极。循环交替,列车就向前奔驰。
当今,世界上的磁悬浮列车主要有两种“悬浮”形式,一种是推斥式;另一种为吸力式。推斥式是利用两个磁铁同极性相对而产生的排斥力,使列车悬浮起来。这种磁悬浮列车车厢的两侧,安装有磁场强大的超导电磁铁。车辆运行时,这种电磁铁的磁场切割轨道两侧安装的铝环,致使其中产生感应电流,同时产生一个同极性反磁场,并使车辆推离轨面在空中悬浮起来。但是,静止时,由于没有切割电势与电流,车辆不能产生悬浮,只能像飞机一样用轮子支撑车体。当车辆在直线电机的驱动下前进,速度达到80公里/小时以上时,车辆就悬浮起来了。吸力式是利用两个磁铁异性相吸的原理,将电磁铁置于轨道下方并固定在车体转向架上,两者之间产生一个强大的磁场,并相互吸引时,列车就能悬浮起来。这种吸力式磁悬浮列车无论是静止还是运动状态,都能保持稳定悬浮状态。这次,我国自行开发的中低速磁悬浮列车就属于这个类型。

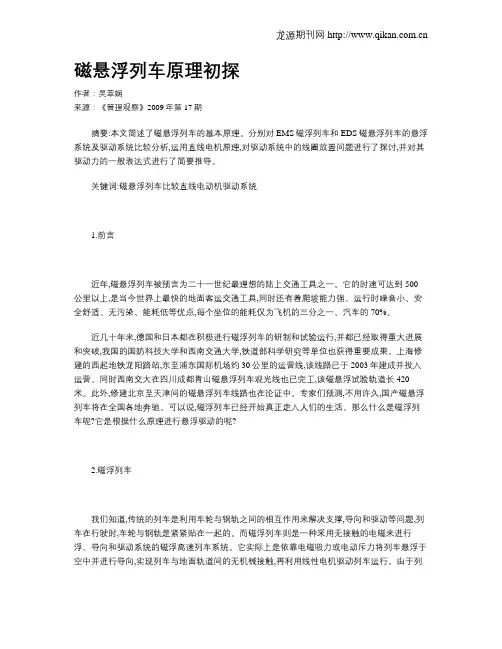

磁悬浮列车原理初探
