插装阀详细版

1插装阀概述

二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插

到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复

合阀。因每个插装阀基本组件有且只有两个油口，故被称为二通插装

阀，早期又称为逻辑阀。

1.1二通插装阀的特点

二通插装阀具有下列特点：流通能力大，压力损失小，适用于大

流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污

能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，

寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳

定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组

成集成化系统。1.2二通插装阀的组成

二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四

部分组成。图1是二通插装阀的典型结构。

图1二通插装阀的典型结构

控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀

等。控制盖板内有控制油通道，配有一个或多个阻尼螺塞。通常盖板

有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。由于盖板是按

通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不

用。为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。

另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。

图2盖板控制油孔

先导控制元件称作先导阀，是小通径的电磁换向阀。块体是嵌入

插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基

础阀体。

插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。每只插件有

两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B

口。阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。因

而插装阀的功能等同于2位2通阀。故称二通插装阀，简称插装阀。

图3插装元件

根据用途不同分为方向阀组件、压力阀组件和流量阀组件。同一

通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不

同。三种组件均有两个主油口A和B、一个控制口x，如图4所示。

a)方向阀组件b)压力阀组件c)流量阀组件

1-阀套2-密封件3-阀芯4-弹簧5-盖板6-阻尼孔7-阀芯

行程调节杆图3-89插装阀基本组件2插装阀主要组合与功能

2.1插装方向控制阀插装阀可以组合成各式方向控制阀。1作单向阀如图5a和5b，将x腔和A或B腔连通，即成为单向阀。连接方法不同，其导通方式也不同。若在控制盖板上如图5c连接一个二位三通液动换向阀，即可组成液控单向阀。

图52．作二位二通阀如图6a和6c连接二位三通阀，即可组成二位二通电液阀。

3．作二位三通阀如图7连接二位四通阀，即可组成二位三通电液换向阀。4．作二位四通阀如图8连接二位四通阀，即可组成二位四通电液换向阀。

5．作三位四通阀O型换向阀如图9连接三位四通阀换向阀和单向阀，即可组成三位四通阀中位为O型电液换向阀。

6．作多机能四通阀如图10连接换向阀，利用对电磁换向阀的控制实现多机能功能。先导阀控制状态下的机能如表1。电磁铁的带电状态用符号“+”表示；断电状态用“-”表示。表1先导阀控制的滑阀机能

2.2插装压力控制阀对插装阀的x腔进行压力控制，便可构成压力控制阀。1．作溢流阀或顺序阀如图11a，在压力型插装阀芯的控制盖板上连接先导调压阀（溢1YA2YA3YA4YA中位机能1YA2YA3YA4YA中位机能

＋＋＋＋＋－＋－

＋＋＋－＋－－＋

＋＋－＋－＋＋＋

＋＋－－－＋＋－

＋－＋＋－＋－＋

－－＋＋－－＋－

＋－－－－－－＋

－＋－－－－－－流阀），当出油口接油箱，此阀起溢流阀作用；当出油口接另一工作油路，则为顺序阀。

2．作卸荷阀如图11b连接二位二通换向阀，当电磁铁通电时，出口接油箱，则构成卸荷阀。3．作减压阀采用插装阀芯和溢流阀如图11c连接，则构成减压阀。液压油从P1流入P2流出，出口油液通过阀芯上的中心阻尼孔、盖板和先导阀接通。当减压阀出口的压力较小，不足以顶开先导阀芯时，主阀芯上的阻尼孔只起通油作用，使主阀芯上、下两腔的液压力相等，而上腔又有一个小弹簧作用，必使主阀芯处在下端极限位置，减压阀芯大开，不起减压作用；当压力增大到先导阀的开启压力时，先导阀打开，泄漏油液单独流回油箱，实行外泄。减压阀在调定压力下正常工作时，由于出口压力与先导阀溢流压力和主阀芯弹簧力的平衡作用，维持节流降压口为某定值。当出口压力增大，由于阻尼孔液流阻力的作用产生压力降，主阀芯所受的力不平衡，使阀芯上移，减小节流降压口，使节流降压作用增强；反之，出口的压力减小时，阀芯下移，增大节流降压口，使节流降压作用减弱，控制出口的压力维持在调定值。2.3插装流量控制阀

插装流量阀同样有节流阀和调速阀等型式。1．作节流阀在方向控制插装阀的盖板上安装阀芯行程调节器，调节阀芯和阀体间节流口的开度便可控制阀口的通流面积，起节流阀的作用，如图12a。实际应用时，起节流阀作用的插装阀芯一般采用滑阀结构，并在阀芯上开节流沟槽。2．作调速阀插装式节流阀同样具有随负载变化流量不稳定的问题。如果采取措施保证节流阀的进、出口压力差恒定，则可实现调速阀功能。如图12b连接的减压阀和节流阀就起到这样的作用。

3插装阀设计使用注意事项

1)插装阀在工作中，由于复位弹簧力较小，因此阀的状态主要决

定于作用在A、B、X三腔的油液压力，而pA、pB由系统或负载决定。

若采用外控(即控制油来自工作系统之外的其他油源)，则px是可控的；

若采用内控(即控制油来自工作系统本身)，则px也将受到负载压力的

影响。所以负载压力的变化及各种冲击压力的影响，对内控控制压力

的干扰是难免的。因此，在进行插装阀系统设计时必须经过仔细分析

计算，清楚了解整个工作循环中每个支路压力变化的情况，尤其注意

分析动作转换过程冲击压力的干扰，特别是内控方式。须重视梭阀和

单向阀的运用，否则将造成局部误动作或整个系统的瘫痪。

2)如果若干个插装阀共用一个回油或泄油管路，为了避免管路压力冲击引起意外的阀芯移位，应设置单独的回油或泄油管路。

3)应注意面积比、开启压力、开启速度及密封性对阀的工作影响。

4)由于插装阀回路均是由一个个独立的控制液阻组合而成，所以

它们的动作一致性不可能像传统液压阀那样可靠。为此，应合理设计

先导油路，并通过使用梭阀或单向阀等元件的技术措施，以避免出现

瞬间路通而导致系统出现工作失常甚至瘫痪现象。

5)阀块又称集成块或通道块，它是安装插装元件、控制盖板及与

外部管道连接的基础阀体。阀块中有插装元件的安装孔(也称插入孔)

及主油路孔道和控制油路孔道，有安装控制盖板的加工平面、安装外

部管道的加工平面及阀块的安装平面等。二通插装阀的安装连接尺寸

及要求应符合国家标准(GB2877)。阀块可选用插装阀制造厂商的标准

件，也可根据需要自行设计。4插装阀集成液压系统的油路标示与识图

插装阀构成的液压系统油路比一般系统要复杂，通过油路标示可

较好地展示油路走向。

4.4.11液压系统相关资料

某3150kN液压机插装阀系统如图13所示。系统包括五个插装阀

集成块。

由F1、F2组成进油调压回路，F1为单向阀，用以防止系统中的油

液向泵倒流，F2的先导溢流阀2用来调整系统压力，先导溢流阀1用于

限制系统最高压力，缓冲阀3与电磁换向阀4配合，用于液压泵卸载、

升压缓冲；由F3、F4组成上缸上腔油液三通回路，先导溢流阀6为上缸上腔

安全阀，缓冲阀7与电磁换向阀8配合，用于上缸上腔泄压缓冲；

由F5、F6组成上缸下腔油液三通回路，先导溢流阀11用于调整上

缸下腔平衡压力，先导溢流阀10为上缸下腔安全阀；

由F7、F8组成下缸上腔油液三通回路，先导溢流阀15为下缸上腔

安全阀，单向阀14用于下缸作液压垫时，活塞浮动下行时上腔补油；

由F9、F10组成下缸下腔油液三通回路，先导溢流阀18下缸下腔

安全阀。

另外，进油主阀F3、F5、F7、F、9的控制油路上都有一个压力

选择梭阀，用于保证锥阀关闭可靠，防止反压使之开启。

图133150kN液压机插装阀集成系统

系统实现上缸加压、下缸顶出自动工作循环的工作原理如下。

(1)启动按启动按钮，电磁铁全部处于失电状态，三位电磁阀4

处于中位。插装阀F2控制腔经阀3、阀4与油箱连通，主阀开启。泵输

出油液经阀F2流回油箱，泵空载启动。

(2)上缸快速下行电磁铁1Y、3Y、6Y得电，插装阀F2关闭，F3、F6开启，泵向系统供油，输出油经阀Fl、F3进入上缸上腔。上缸下腔油

液经阀F6快速排回油箱。于是液压机上滑块在自重作用下加速下行，

上缸上腔产生负压，通过充液阀21从上部油箱充液。

(3)上缸减速下行当滑块下降至一定位置触动行程开关2s后，电

磁铁6Y失电，7Y得电，插装阀F6控制腔与先导溢流阀11接通，阀F6

在阀11的调定压力下溢流，上缸下腔产生一定背压。上缸上腔压力

相应增高，充液阀21关闭。上缸上腔进油仅为泵的流量，滑块减速。

(4)上缸工作行程当上缸减速下行接近工件时，上缸上腔压力由

压制负载决定，上缸上腔压力升高，变量泵输出流量自动减小。当压

力升达先导溢流阀2调定压力时，泵的流量全部经阀F2溢流，滑块停

止运动。

(5)保压当上缸上腔压力达到所要求的工作压力后，电接点压力

表发信号，使电磁铁1Y、3Y、7Y全部失电，阀F3、F6关闭。上缸上

腔闭锁，实现保压。同时阀F2开启，泵卸载。

(6)泄压上缸上腔保压一段时间后，时间继电器发信号，使电磁

铁4Y得电，阀F4控制腔通过缓冲阀7及电磁换向阀8与油箱相通，由

于缓冲阀7的作用，阀F4缓慢开启，从而实现上缸上腔无冲击泄压。

(7)上缸回程上缸上腔压力降至一定值后，电接点压力表发信

号，使电磁铁2Y、5Y、4Y、12Y得电，插装阀砣关闭，阀F5、F4开

启，充液阀21开启，压力油经阀F1、阀F5进入上缸下腔，上缸上腔油

液经充液阀21和阀F4分别至上部油箱和主油箱。上缸实现回程。

(8)上缸停止当上缸回程到达上端点，行程开关1S发信号，使

合集下载

系统培训讲座第一章-二通插装阀

第 1 页共 4 页

液压所培训讲座（一）

讲座类别设计院级地点设计院第一会议室

出席人全体液压所与部分主机所人员时间

授课人内容为课后整理版

标题：二通插装阀

一、液压元件的发展过程

㈠管式阀

第一代产品。过去产品中用的此类阀，都是单个使用。管式阀都安装在管路中，所以会造成不易布局、拆卸麻烦、容易漏油等缺点。管式阀包括：压力阀、方向阀、节流阀。

㈡板式阀

第二代产品。并衍生出叠加阀。将阀叠加集成在阀板上形成板式阀，可以减少管路的连接从而既可以方便布局又可以方便维修减少漏油点。

㈢插装阀

第三代产品。根据要求进行集成，过流量较大。

二、插装阀

（一）插装阀的介绍

液压阀的结构形式可分为滑阀和锥形阀结构两种。

滑阀通过环面积过油，所以过油量比较小，且阀体结构不能做的太大。

锥形阀通过圆面积过油流量比较大，换向冲击小。插装阀采用此结构。锥阀结构可以集成化，结构简单可以简化液压系统。

插装阀的特点：可以集成化且过油量比较大。

（二）二通插装阀的结构

其结构可分为阀套、阀芯、弹簧以及密封件。（详见附图1）

第 2 页共 4 页 2012年系统培训讲座（一）

附图1：二通插装阀结构图

<2>二通插装阀的特点

二通插装阀结构简单，由于其结构尺寸都是应用的国际化标准阀芯，所以通用性很强，相对于滑阀结构来说二通插装阀的质量小。在插件中都有阻尼螺钉进行调节，可以使整个阀体换向更平稳、冲击更小。

附图2：二通插装阀整体结构图

2012年系统培训讲座（一）阀套阀芯弹簧

B腔

A腔

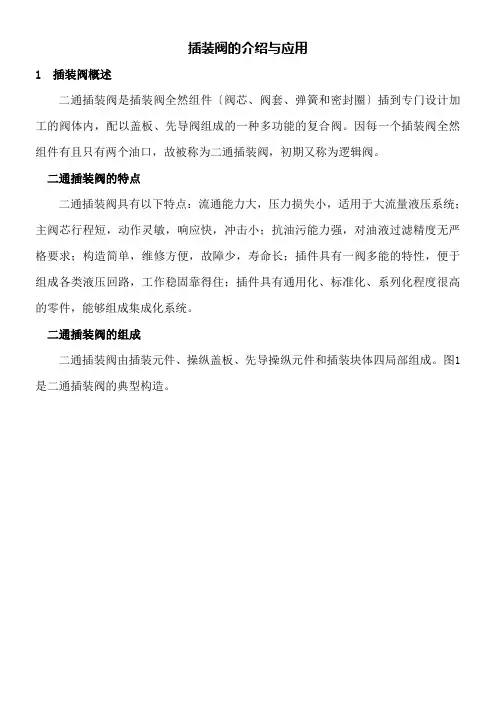

插装阀的介绍与应用

1 插装阀概述

二通插装阀是插装阀全然组件〔阀芯、阀套、弹簧和密封圈〕插到专门设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。因每一个插装阀全然组件有且只有两个油口，故被称为二通插装阀，初期又称为逻辑阀。

二通插装阀的特点

二通插装阀具有以下特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；构造简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各类液压回路，工作稳固靠得住；插件具有通用化、标准化、系列化程度很高的零件，能够组成集成化系统。

二通插装阀的组成

二通插装阀由插装元件、操纵盖板、先导操纵元件和插装块体四局部组成。图1是二通插装阀的典型构造。图1 二通插装阀的典型构造

操纵盖板用以固定插装件，安装先导操纵阀，内装棱阀、溢流阀等。操纵盖板内有操纵油通道，配有一个或多个阻尼螺塞。通常盖板有五个操纵油孔：X、Y、Z1、Z2和中心孔a(见图2)。由于盖板是按通用性来设计的，具体运用到某个操纵油路上有的孔可能被堵住不用。为避免将盖板装错，盖板上的定位孔，起标定盖板方位的作用。另外，拆卸盖板之前就必需看清、记牢盖板的安装方式。图2 盖板操纵油孔

先导操纵元件称作先导阀，是小通径的电磁换向阀。块体是嵌入插装元件，安装操纵盖板和其它操纵阀、沟通主油路与操纵油路的根底阀体。

插装元件由阀芯、阀套、弹簧和密封件组成(图3)。每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B口。阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。因此插装阀的功能等同于2位2通阀。故称二通插装阀，简称插装阀。图3 插装元件

依照用途不同分为方向阀组件、压力阀组件和流量阀组件。同一通径的三种组件安装尺寸一样，但阀芯的构造形式和阀套座直径不同。三种组件均有两个主油口A

二通插装阀

及其集成系统

2004年11月2日

2 目录

1、概术

2、二通插装阀的结构及工作原理：

（1）、插入元件

（2）、先导元件

（3）控制盖板

（4）、插装阀体

3、插入元件的结构及工作原理

3．1基本结构

3．2、几种最常用的插入元件主要用途介绍

3．2．1、方向插入元件

3．2．2、压力插入元件

4、控制部分

4.1、二通插装阀常用的先导元件

4．2、二通插装阀控制盖板：

4.2.1、方向阀控制盖板：图8

4.2.2、压力控制盖板：图9

4.2．3、节流控制盖板。图10

5、二通插装阀组合能力强的重要特性介绍

6、二通插装阀集成系统：

3 二通插装阀及其集成系统

1、概术：

1.1、液压系统类型：滑阀式管式连接系统、滑阀式板式集成系统、叠加阀集成系统、二通插装阀集成系统以及它们组成的混合系统。

1．2液压系统组成：液压传动系统主要由三部组成：1、能量转换装置：泵、马达和油缸等组成(将原动机的机械能转变成液压能再通过液压系统的执行机构将液压能转变成机械的旋转运动或直线运动)。2、液压控制系统：即由联接起来的各种阀（包括各种方向阀、压力阀和流量等组成），通过他们控制液压系统的压力、油液的流量和流向，以满足机器所规定的工艺循环和动作要求；3、辅助动系：包括油箱、滤油器、油温水冷装置、空气滤清器以及各种仪表等。

液压控制系统好坏直接影响液压机的性能（系统的可靠性、密封性、经济性、安装维修方便性等），没有先进的液压控制系统就不会有先进的液压系统；而二通插装阀的集成系统是当今比较先进的液压控制系统，它的主要特点：1、通流能力大、流阻损失小、内泄漏少。2、大大简化了安装管道，结构紧凑，安装维修方便。3、标准化程度高（插入元件、先导元件、控制盖板，JK块体等都已标准化），工艺性能好。4、开关响应速度快、动作可靠。5、结构简单，抗污染能力强。

2、二通插装阀的结构及工作原理：

插装阀的介绍与应用Word版

传播优秀Word版文档，希望对您有帮助，可双击去除！

插装阀的介绍与应用

1 插装阀概述

二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。

1.1 二通插装阀的特点

二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。

1.2 二通插装阀的组成

二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。图1是二通插装阀的典型结构。传播优秀Word版文档，希望对您有帮助，可双击去除！

图1 二通插装阀的典型结构

控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。控制盖板内有控制油通道，配有一个或多个阻尼螺塞。通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。传播优秀Word版文档，希望对您有帮助，可双击去除！

图2 盖板控制油孔

先导控制元件称作先导阀，是小通径的电磁换向阀。块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。

插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B口。阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。因而插装阀的功能等同于2位2通阀。故称二通插装阀，简称插装阀。

插装阀的介绍与应用 2

1 插装阀概述

页脚内容1 插装阀的介绍与应用

1 插装阀概述

1.1 二通插装阀的特点

1.2 二通插装阀的组成

二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。图1是二通插装阀的典型结构。 1 插装阀概述

页脚内容2 图1 二通插装阀的典型结构

页脚内容3 图2 盖板控制油孔

先导控制元件称作先导阀，是小通径的电磁换向阀。块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。

插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B口。阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。因而插装阀的功能等同于2位2通阀。故称二通插装阀，简称插装阀。 1 插装阀概述

页脚内容4

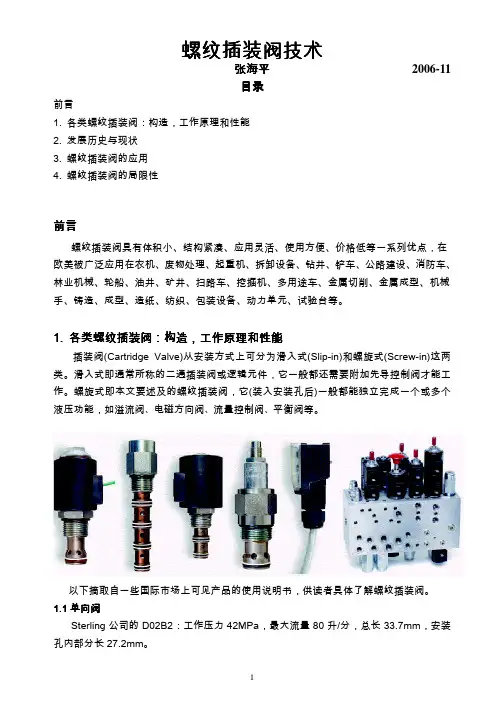

螺纹插装阀技术
