台背填土检验批质量验收记录表
台背填土质量检验标准
11.5.7 台背填土质量检验应符合国家现行标准《城慎道路工程施工与质量验收规范》CJJ1 有关规定，且应符合下列规定：
主控项目
1 台身、挡墙混凝土强度达到设计强度的75%以上时，方可回填土。
检查数量：全数检查。
检验方法：观察、检查同条件养护试件试验报告。
2 拱桥台背填土应在承受拱圈水平推力前完成。
检在数量：全数检查。
检验方法：观察。
一般项目
3 台背填土的长度，台身顶面处不应小于桥台高度加2m，底面不应小于2m，拱桥台背填土长度不应小于台高的3～
4 倍。
检查数量：全数检查。
检验方法：观察、用钢尺量，检查施工记录。
台背填土现场质量检验报告单
台背填土现场质量检验报告单
承包单位： 合同号：
监理单位： 编 号：
工程名称 XX 施工时间 年 月 日
桩号及部位 XX 检验时间 年 月 日
项
次
检验项目 规定值或允许偏差 检验结果 检验频率和方法
1 压实度 （%） 高速、一级公路 二级 公路 三、四 级公路 XX
每50m2每压实层至少检
查1点
96 95 94
XX XX XX XX XX
XX XX XX XX XX
XX XX XX XX XX
XX XX XX XX XX
结论：
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
监理工程师： 日期： 年 月 日
承包人： 日期： 年 月 日
挡土墙墙背回填质量检验表
工程名称 检查桩号 基本要求
项 次
检查项目
1△
压实度(%)
2
挡土墙墙背回填质量检验表
编 号：
挡护-检-18表
防护工程
施工单位
监理单位
按JTG F80/1-2004标准的6.6.1条基本要求检查
规定值或 允许偏差
检查方法和频率
检验日期
年月日1 Nhomakorabea2
实测值或允许偏差值 345678
9
10
平均值 或
代表值
合格 率%
不小于设计值
按附录B检查，每50m²每压实 层至少检查1点
3
4
外 观 1、填土表面平整，边线顺直。 鉴 2、边坡坡面平顺稳定，不得亏坡，曲线圆滑。 定
检查意 见：
外观 评述
质检资料 评述
检查意见：
监理员：
专业监理工程师： 年 月 日日
年月
台背填土分项工程质量检验评定表
建设项目：施工单位：监理单位：合同号：
桩号（墩台号、孔号）：分项工程名称：工程部位：表号：529
基本要求
详见检验评定标准对该分项工程的基本要求
项次
检查项目
规定值或允许偏差
检查方法和频率
实测值或实测偏差值
质量评定12Fra bibliotek34
5
6
7
8
9
10
平均值或代表值
合格率%
权
值
得分
1△
压实度（%）
高速、一级公路
二级公路
三、四级公路
按附录B检查，每50m2每压实层至少检查1点
1
96
95
94
合计
分项工程加权得分
外观鉴定
减分
检查意见
质量保证资料
减分
工程质量等级评定
评分质量等级
检验负责人：检测：记录：年月日
土方回填工程质量控制检查表
基槽
场地平整
管沟
地（路）面基层
人工
机械
主控项目
1
标高
－50
±30
－50
－50
水准仪
2
分层压实系数
设计要求
按规定方法
一般项目
1
回填土料
设计要求
取样检查或直观鉴别
2
分层厚度及含水量
设计要求
水准仪及抽样检查
3
表面平整度
20
20
30
20
20
人：
日期：
检查结果：
监理工程师：

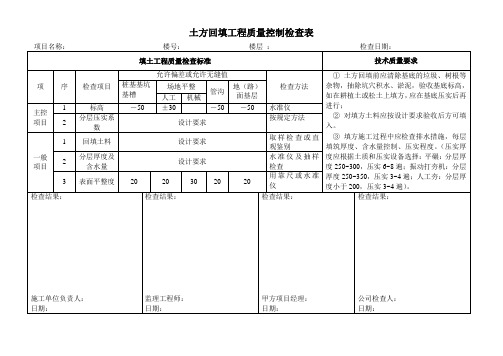

土方回填工程质量控制检查表
项目名称：楼号：楼层：检查日期：
填土工程质量检查标准
技术质量要求
项
序
检查项目
允许偏差或允许无缝值
检查方法
①土方回填前应清除基底的垃圾、树根等杂物，抽除坑穴积水、淤泥，验收基底标高，如在耕植土或松土上填方，应在基底压实后再进行；
②对填方土料应按设计要求验收后方可填入。
③填方施工过程中应检查排水措施，每层填筑厚度、含水量控制、压实程度。（压实厚度应根据土质和压实设备选择：平碾：分层厚度250~300，压实6~8遍；振动打夯机：分层厚度250~350，压实3~4遍；人工夯：分层厚度小于200，压实3~4遍）。
日期：
检查结果：
甲方项目经理：
日期：
检查结果：
公司检查人：
日期：
(监抽)台背填土现场质量检验表检表591
成都～自贡～泸州～赤水（川黔界）高速公路成都至眉山（仁寿）段工程项目
台背填土现场质量检验表
承包单位：中铁十四局集团有限公司合同号： CR13
监理单位：四川公路工程咨询监理公司编号：
检表59 工程名称桥梁工程施工日期年月日桩号及工程部位检验日期年月日
基本要求1、台背填土应采用透水性材料或设计规定的填料，严禁采用腐殖土、盐渍土、淤泥、土垩土、硅藻土和冻土块。
填料中不应含有机物、冰块、草皮、树根等杂物及生活拉圾；
2、必须分层填筑压实，每层表面平整，路拱合适；
3、台身强度达到设计强度的75%以上时，方可进行填土；
4、拱桥台背填土必须在承受拱圈水平推力以前完成；
5、台背填土的长度，不得小于规范规定，即台身顶面处不小于桥台高度加2m，底面不小于2m；拱桥台背填土长度不应小于台高的3～4倍。
检查项目规定值或
允许偏差
实测值或偏差值检查方法及频率
压实度（%）96 按附录B检查，每50m2每压实层至少检查1点
备注：
